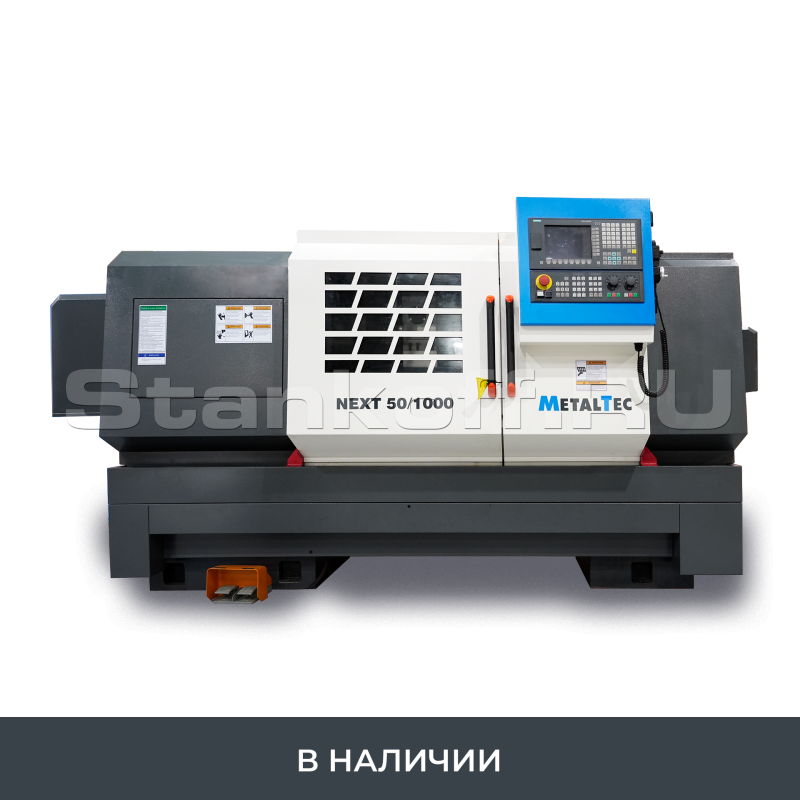

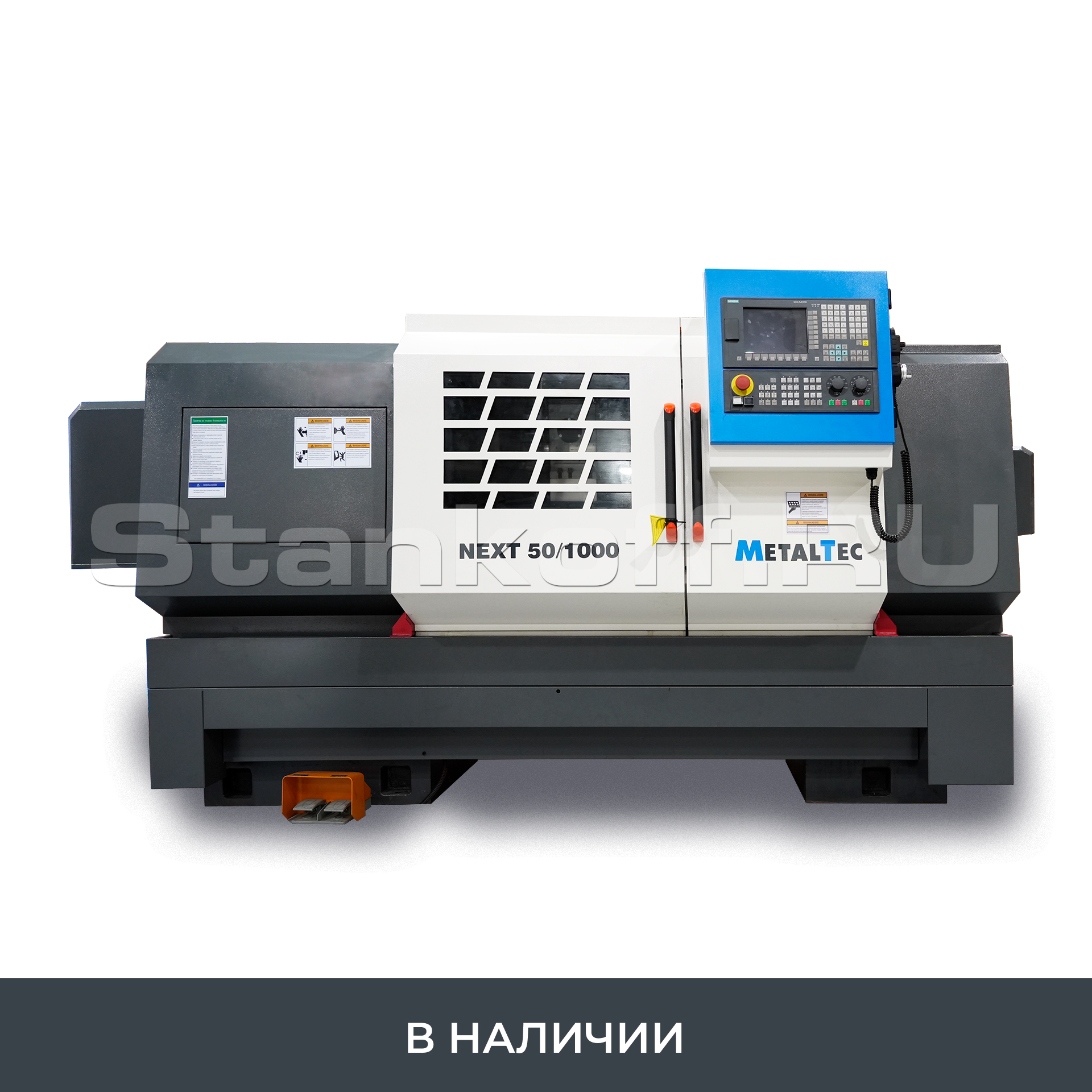

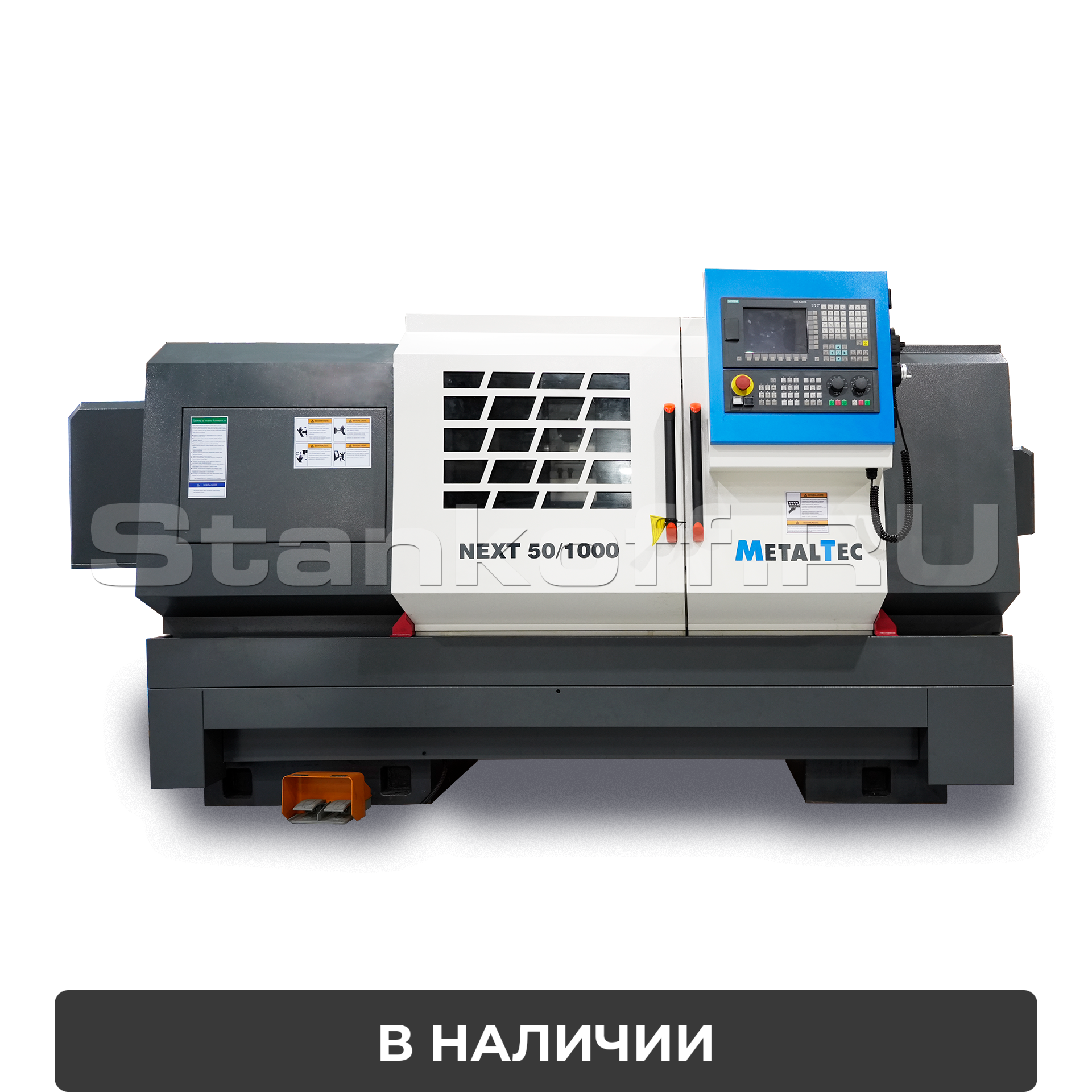

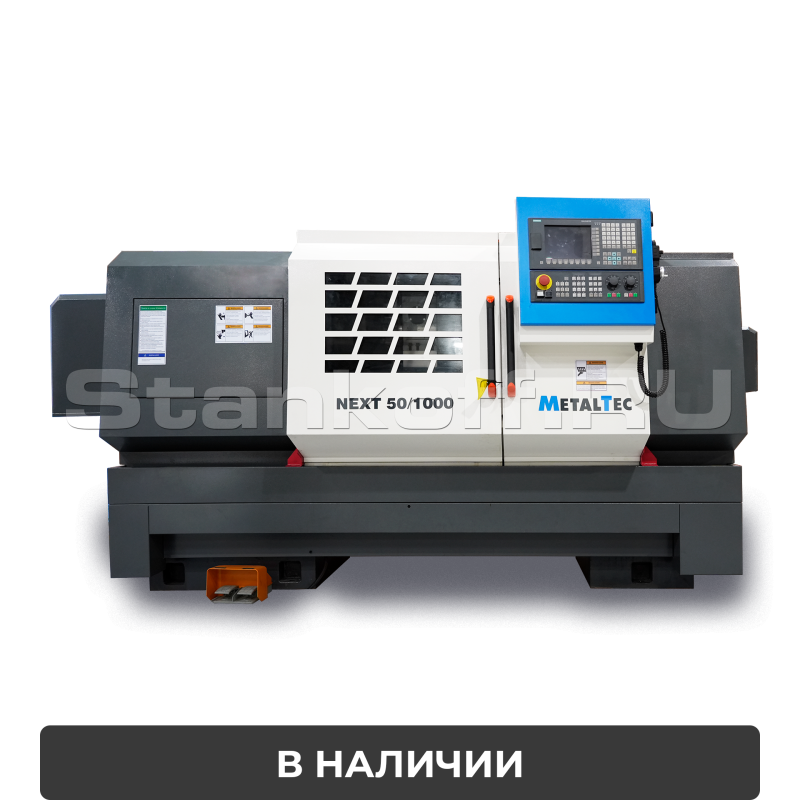

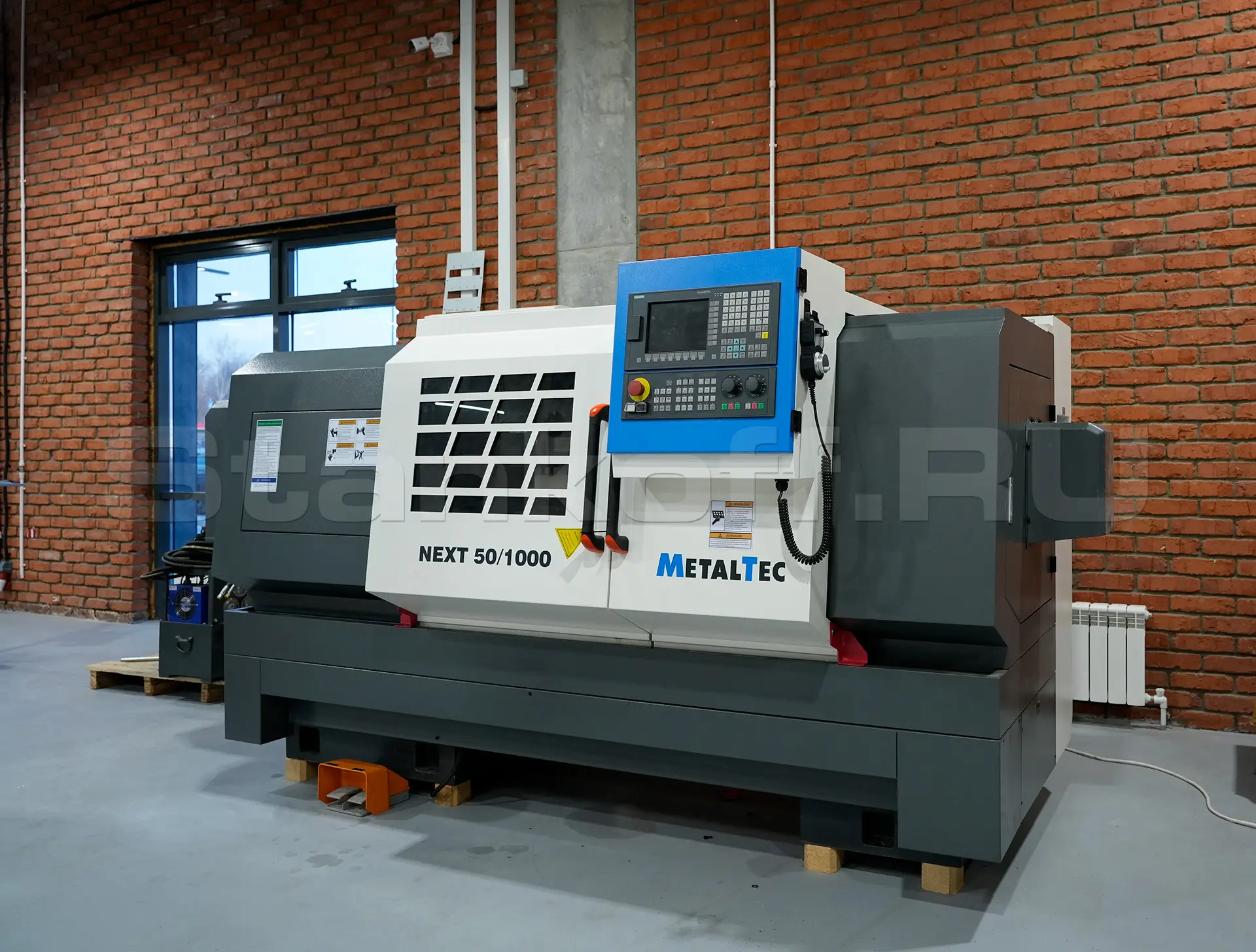

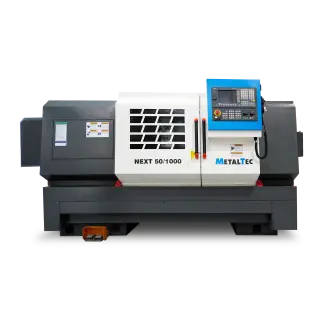

Токарный станок ЧПУ с горизонтальной станиной NEXT-S 50x1000

Name: Токарный станок ЧПУ с горизонтальной станиной NEXT-S 50x1000
Brand: MetalTec
Price: 3031224 RUB
Availability: PreOrder
Rating: 5 (8 reviews)

/ 7

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул NEXT-S 50x1000

Расстояние между центрами, мм	1000
Макс. расстояние над станиной, мм	500
Макс. диаметр обработки над станиной, мм	390
Макс. диаметр над суппортом, мм	290
Шпиндель
Макс. обороты, об/мин	35 - 2000
Отверстие шпинделя, мм	82 (65 мм после гидравлического патрона)
Торец шпинделя	A2-8
Диаметр патрона, мм	250
Перемещение суппорта
Ход по оси Х, мм	290
Ход по оси Z, мм	920
Обрабатываемая заготовка (вал), мм	900
X / Z ускоренное перемещение, м/мин	6 / 12
Инструментальный резцедержатель
Тип	электрический 8-ми позиционный резцедержатель
Количество инструмента, шт.	8
Прямоугольный блок, мм	25 x 25 (3 шт.)
Блок для расточного инструмента, мм	Ø 40 (3 шт.)
Задняя бабка
Тип	гидравлическая
Макс. перемещение, мм	80
Конус	MT5
Двигатель
Мощность двигателя, кВт	11 / 15
Номинальный / макс. выходной крутящий момент шпинделя	133 / 181
Насос СОЖ, Вт	200
Параметры точности
Точность обработки	IT6
Округлость обрабатываемой детали, мм	0,005 / 0,004
Цилиндрическая степень обработки заготовки, мм	0,03 (0,024) / 300
Плоскостность обрабатываемой заготовки, мм	0,025 (0,020) / Ø300
Шероховатость поверхности обрабатываемых деталей, мм	Ra1.6μm
Точность позиционирования по оси X, мм	0,032 / 0,031
Точность позиционирования по оси Z, мм	0,045 / 0,032
Повторяемость по оси X, мм	0,009 / 0,008
Повторяемость по оси Z, мм	0,014 / 0,013
Габаритные размеры
Длина, мм	3300
Ширина, мм	1600
Высота, мм	1700
Вес, кг	2400
Габаритные размеры в упаковке
Длина, мм	3500
Ширина, мм	1850
Высота, мм	2100
Вес, кг	2700

Все характеристики

Модели серии

Все товары

NEXT-F 50x1000

NEXT-F 36x750

NEXT-S 36x750

NEXT 36x750 Pro

3 031 224 ₽

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный станок ЧПУ с горизонтальной станиной - NEXT-S 50x1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Особенности

Горизонтальная станина из чугуна обеспечивает высокую жесткость;
Станина имеет индукционную закалку с твердостью > HRC55;
Гидравлическая задняя бабка;
Полное кабинетное ограждение;
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
Проходное отверстие шпинделя 49 мм;
Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев;
Шкаф с электрокомпонентами, степень защиты IP54.

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия;
Эргономичный дизайн и удобное расположение основных модулей станка;
Станок компактный, занимает мало пространства на производстве;
Литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
Чугунная станина сводит на нет рабочие вибрации;
Мощный двигатель для стабильной и высоко производительной работы;
Система установки и смены инструмента для решения технических задач любой сложности;
Подача смазочно-охлаждающей жидкости в зону резки;
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.

Параметры точности станка

Точность обработки		IT6	IT6
Округлость обрабатываемой детали		（mm)	0,005	0,004
Цилиндрическая степень обработки заготовки		（mm)	0.03/300	0.024/300
Плоскостность обрабатываемой заготовки		（mm)	0.025/ф300	0.020/ф300
Шероховатость поверхности обрабатываемых деталей		（mm)	Ra1.6μm	Ra1.6μm
Точность позиционирования	Ось X	0,032	0,031	0,031
Точность позиционирования	Ось Z	0,040	0,032	0,032
Повторяемость	Ось X	0,009	0,008	0,008
Повторяемость	Ось Z	0,011	0,010	0,010

Конструктивные особенности

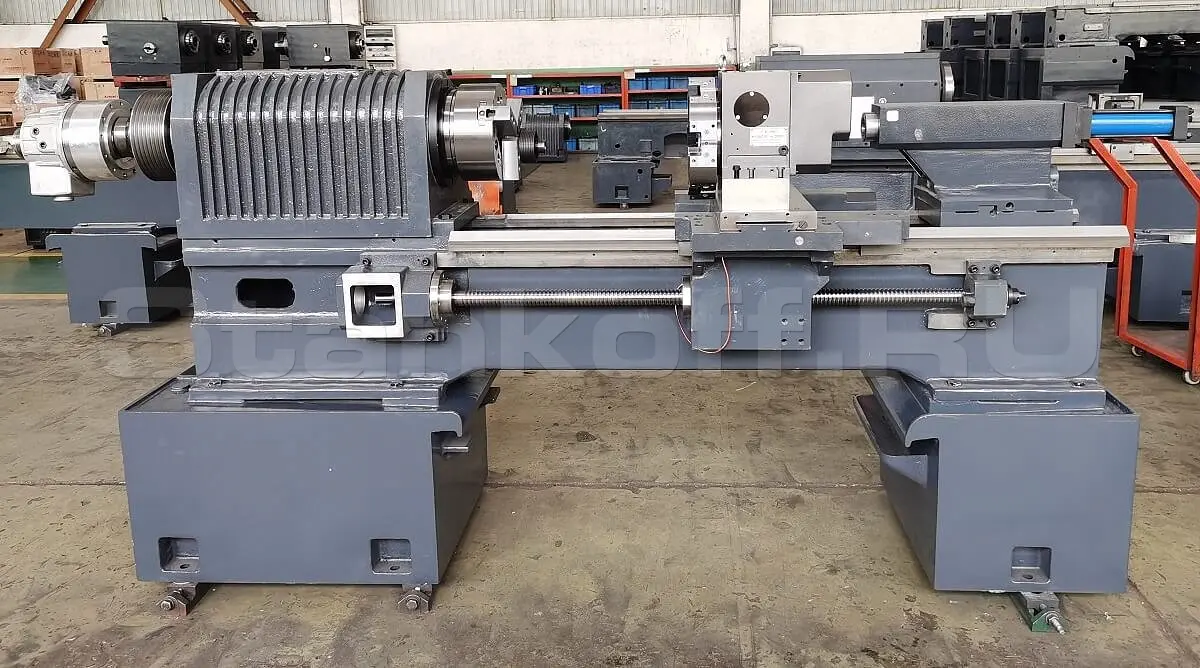

Массивная станина из чугуна

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

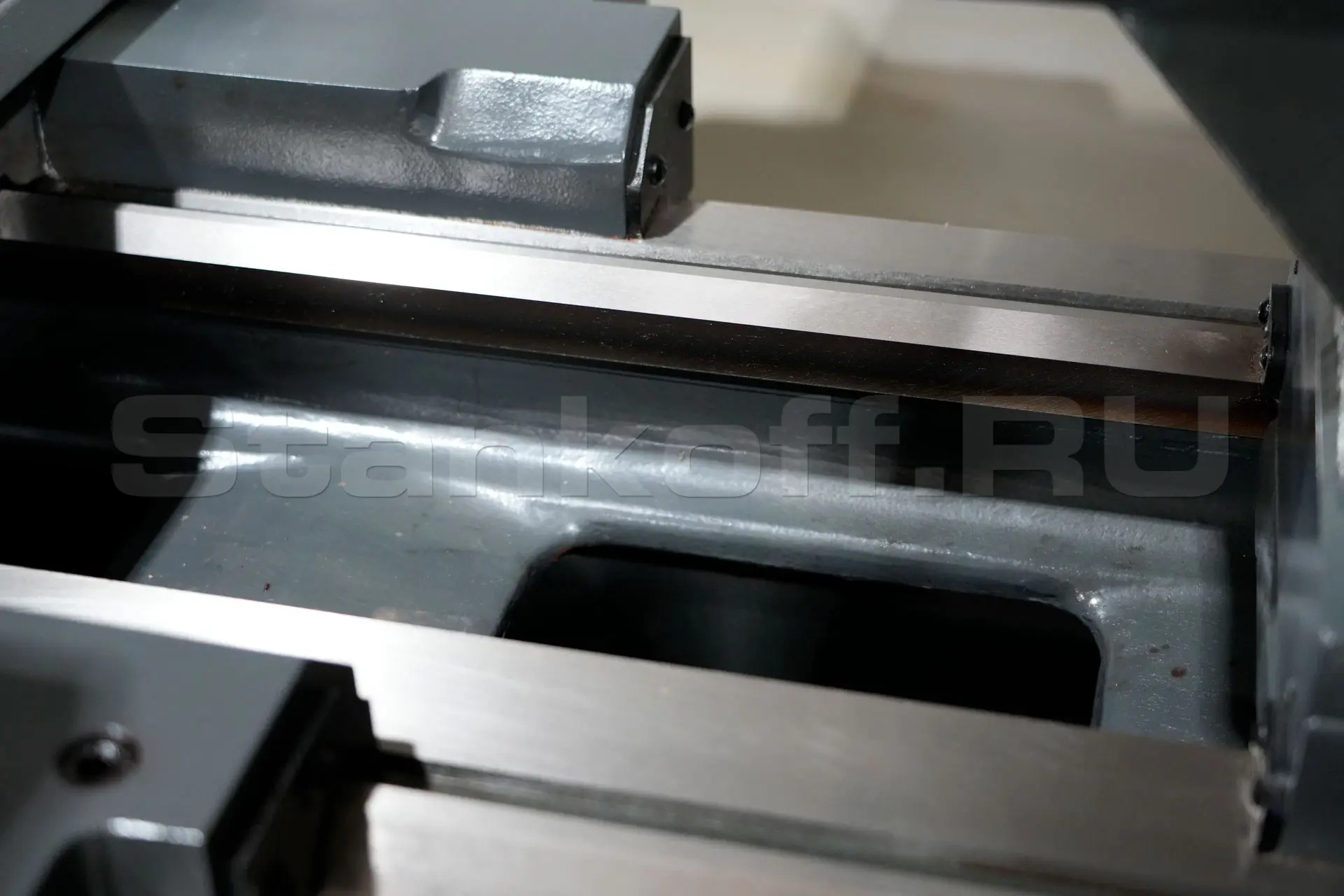

Направляющие скольжения

Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

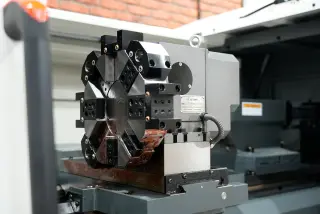

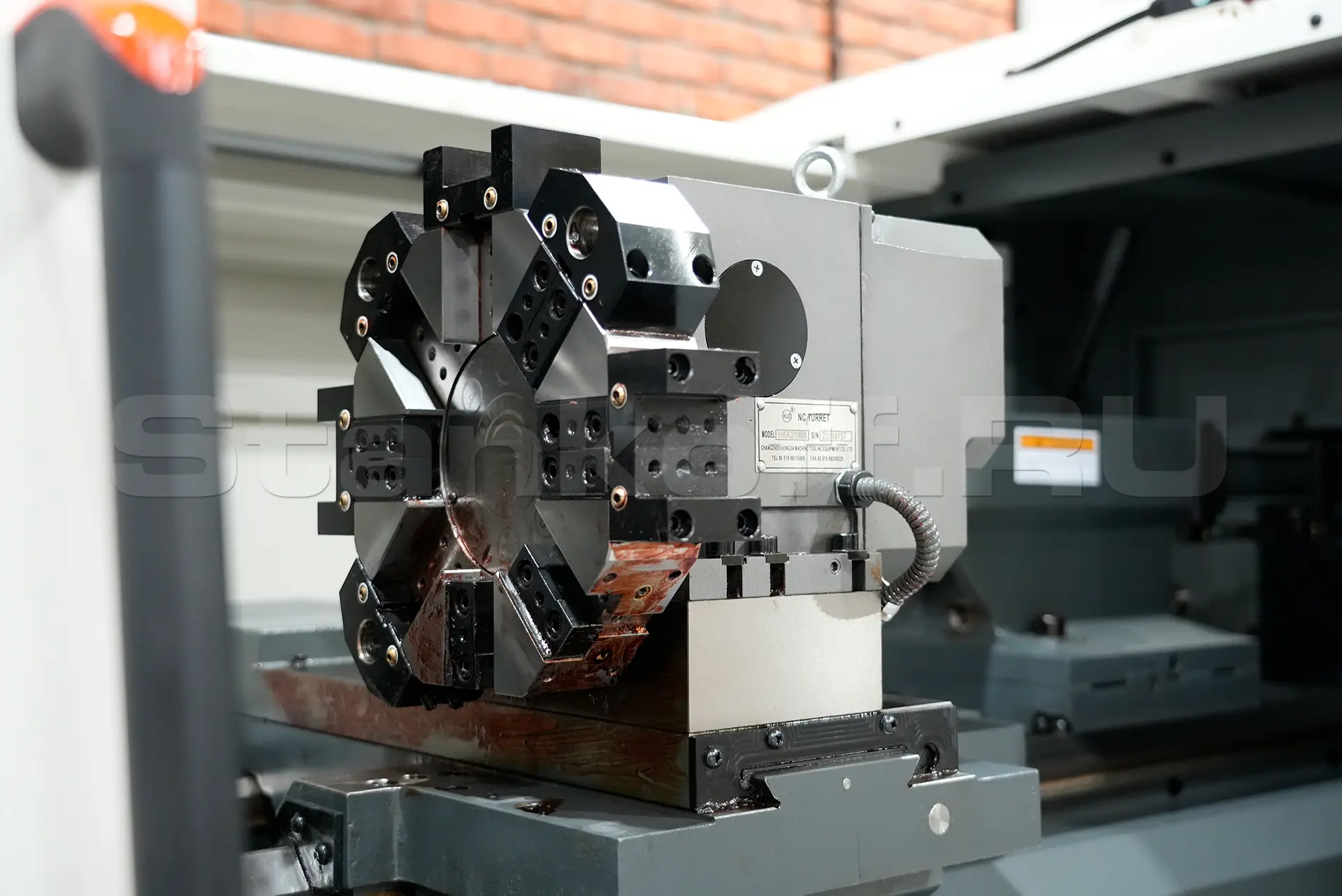

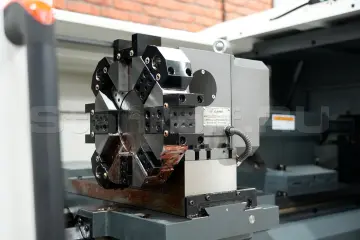

8-МИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ

Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

Высокоточный шпиндель

Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

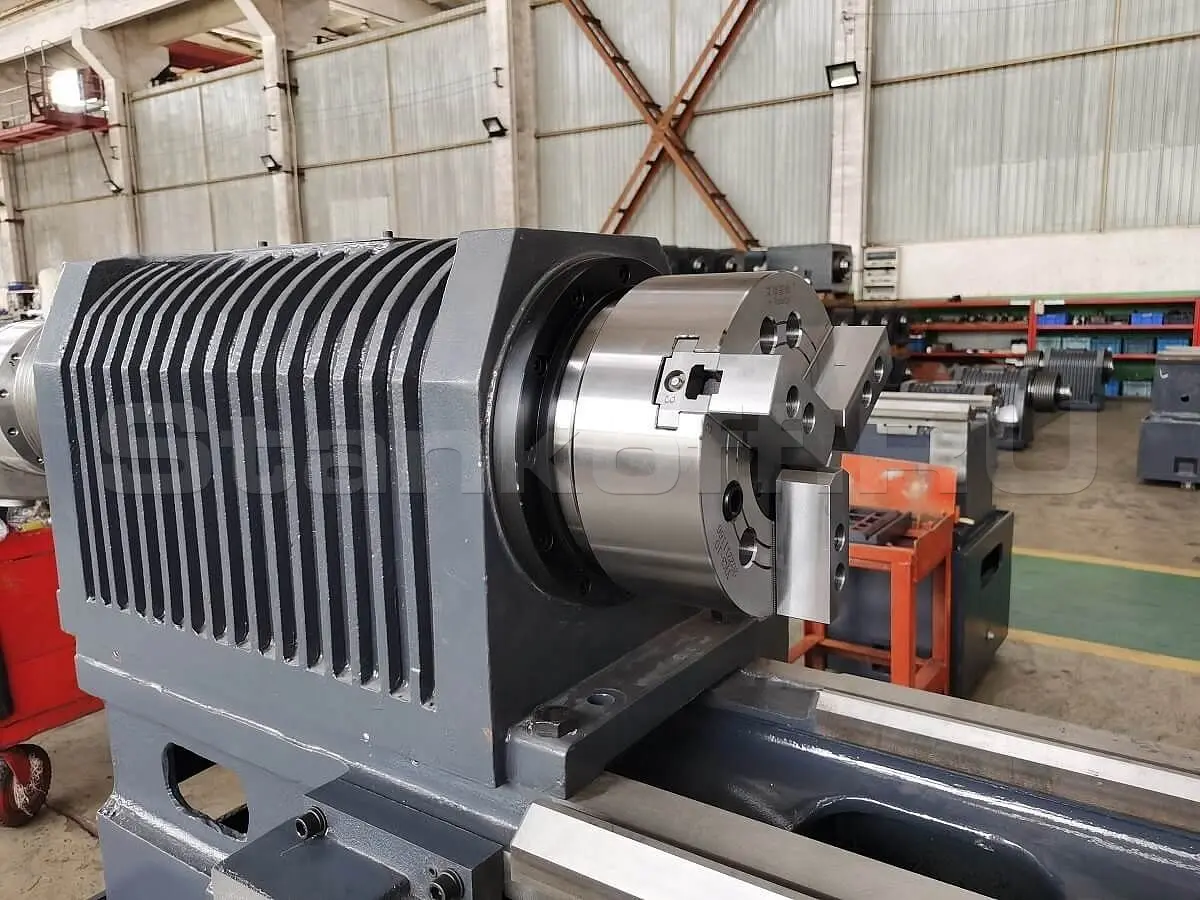

Конструкция блока базирования шпинделя

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

Высокоскоростной электродвигатель главного привода

Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 11/15 кВт.

Шарико-винтовая передача (Класс точности С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

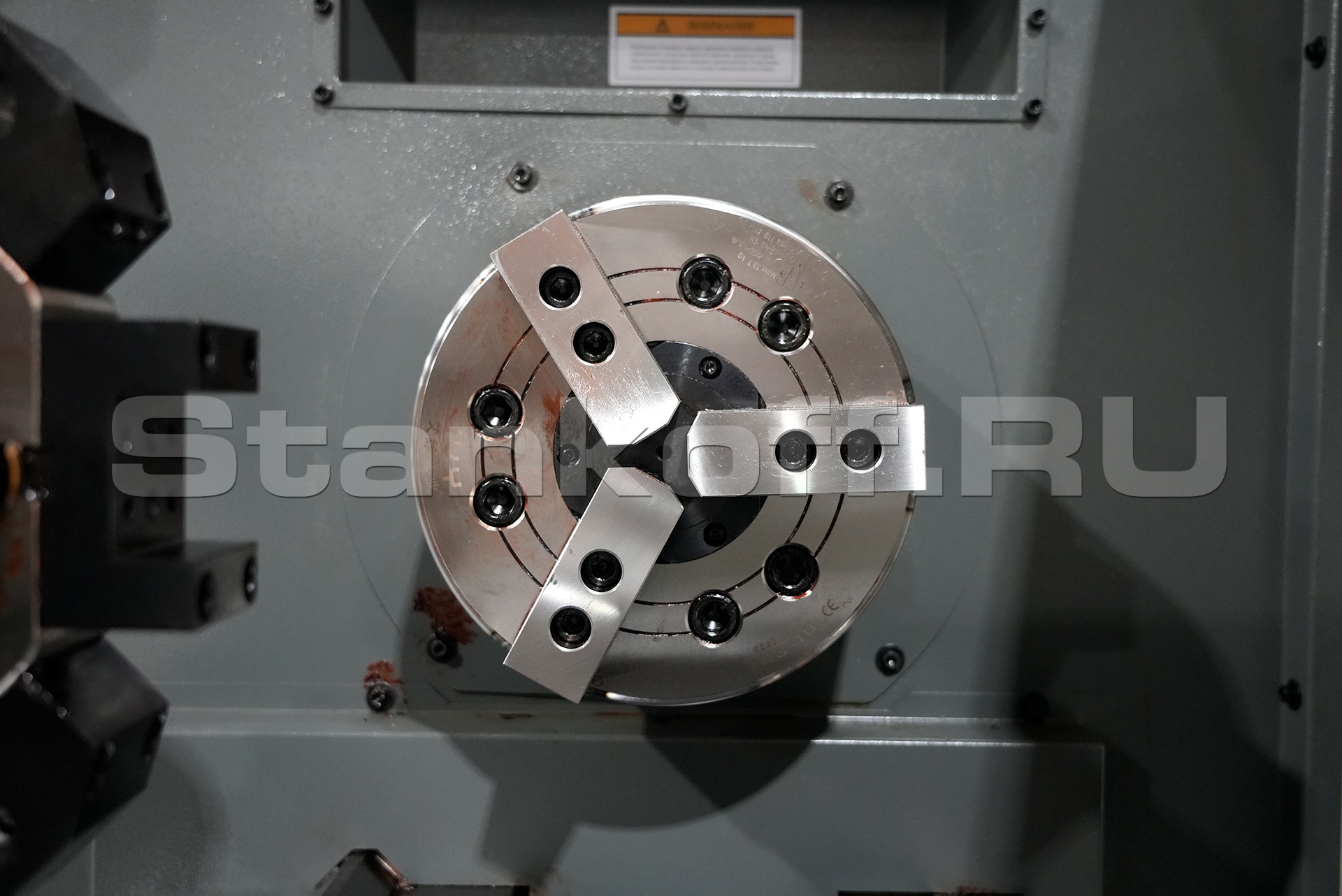

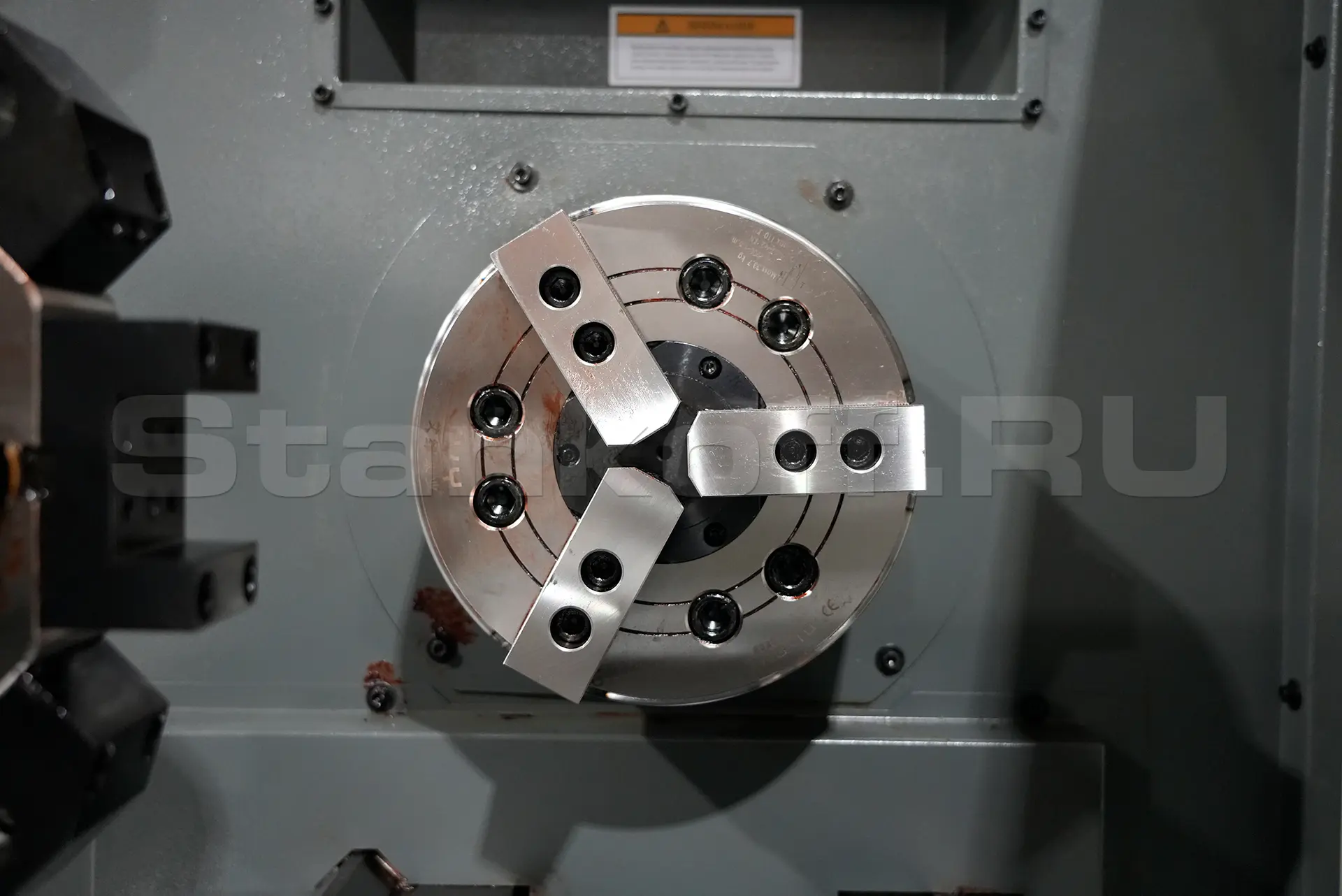

3-х кулачковый зажимной матрон (Гидравлический зажим)

На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки.Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом

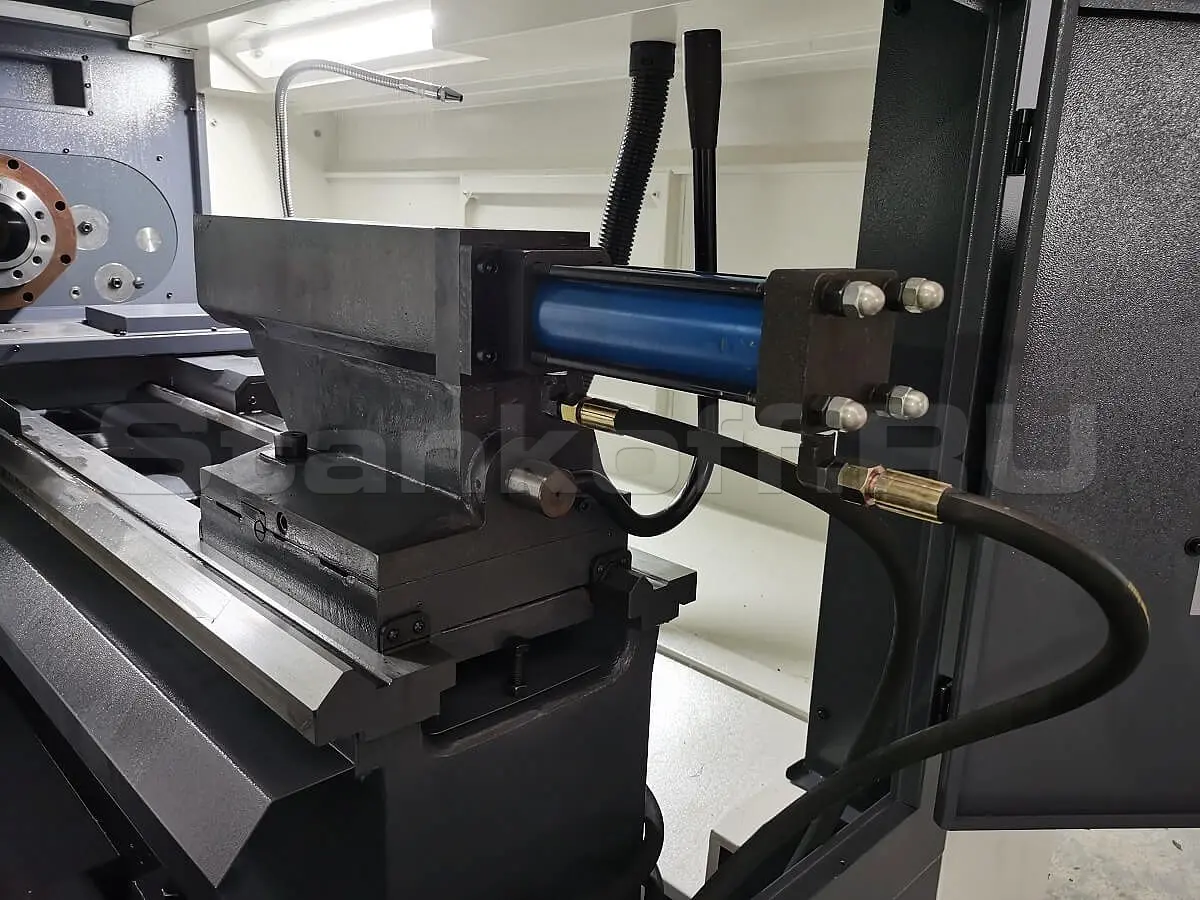

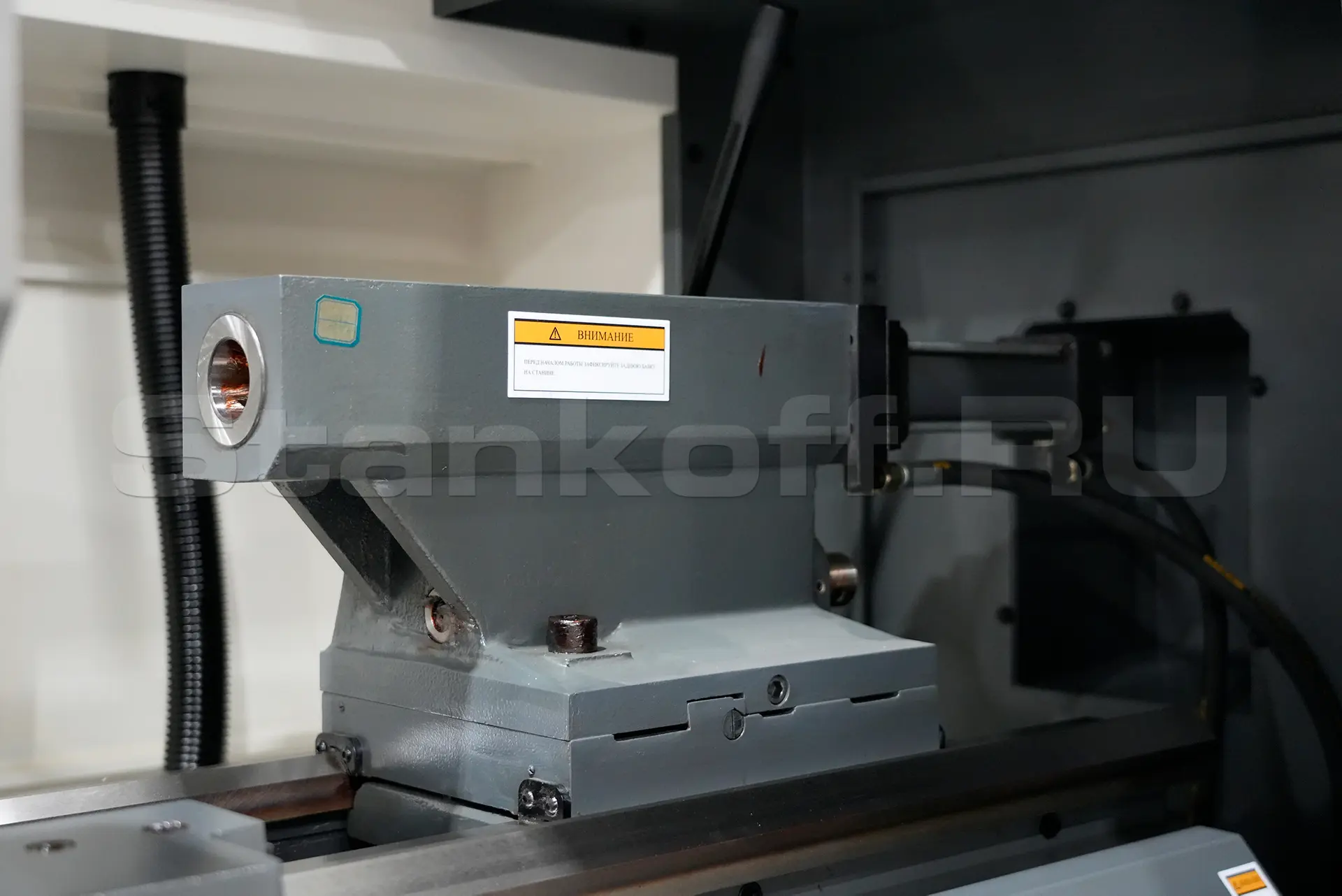

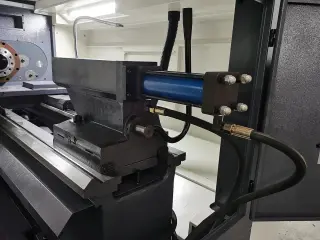

Задняя гидравлическая бабка

Станок поставляется с задней бабкой с гидравлическим приводом. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

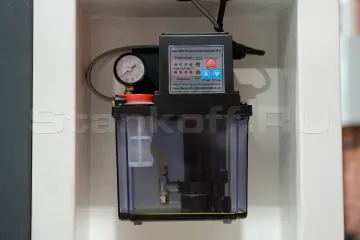

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка

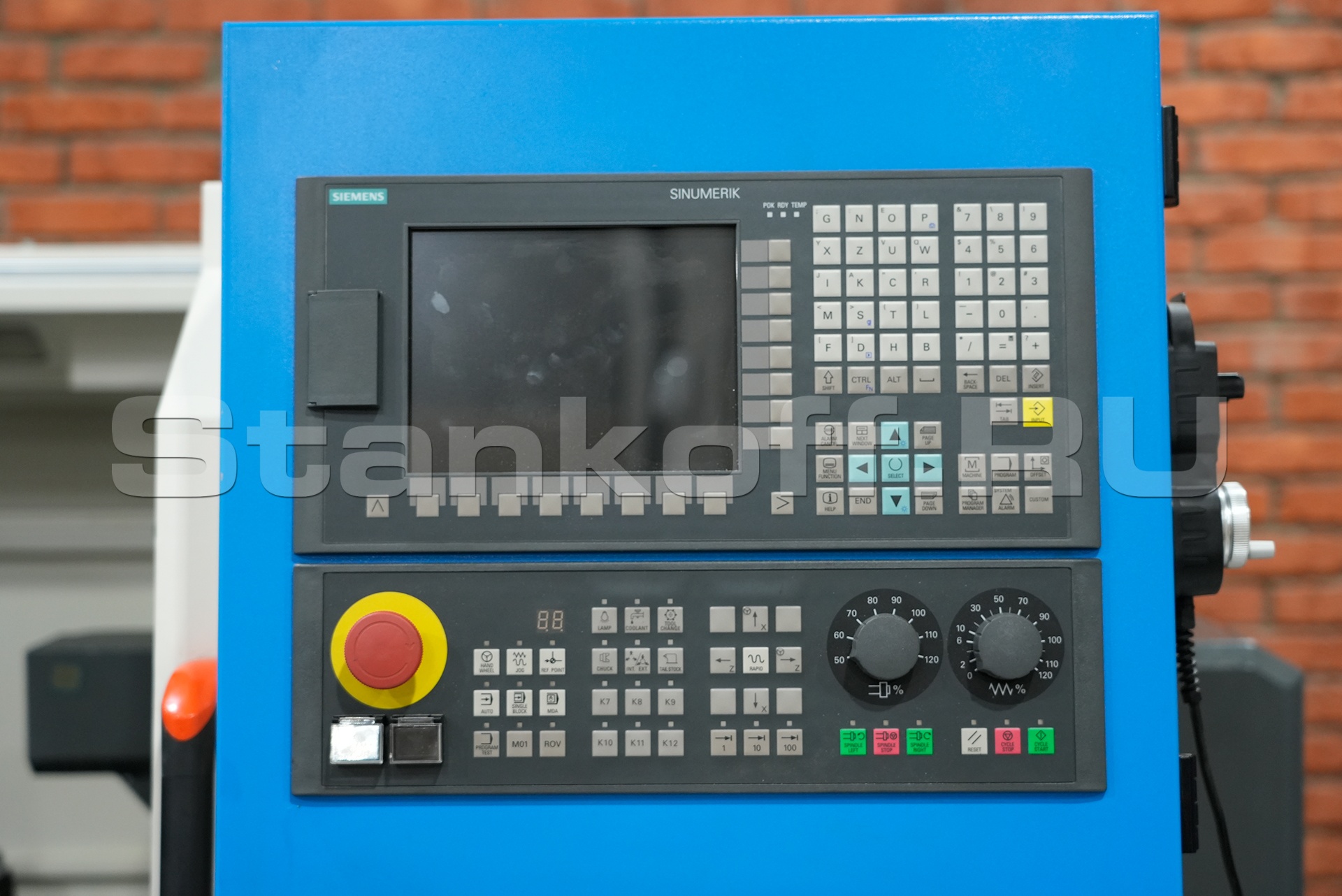

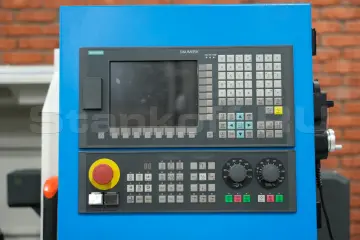

Siemens SINUMERIK 808D Advanced

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ Siemens SINUMERIK 808D Advanced и в жестких условиях окружающей среды

Характеристики

Расстояние между центрами, мм	1000
Макс. расстояние над станиной, мм	500
Макс. диаметр обработки над станиной, мм	390
Макс. диаметр над суппортом, мм	290
Шпиндель
Макс. обороты, об/мин	35 - 2000
Отверстие шпинделя, мм	82 (65 мм после гидравлического патрона)
Торец шпинделя	A2-8
Диаметр патрона, мм	250
Перемещение суппорта
Ход по оси Х, мм	290
Ход по оси Z, мм	920
Обрабатываемая заготовка (вал), мм	900
X / Z ускоренное перемещение, м/мин	6 / 12
Инструментальный резцедержатель
Тип	электрический 8-ми позиционный резцедержатель
Количество инструмента, шт.	8
Прямоугольный блок, мм	25 x 25 (3 шт.)
Блок для расточного инструмента, мм	Ø 40 (3 шт.)
Задняя бабка
Тип	гидравлическая
Макс. перемещение, мм	80
Конус	MT5
Двигатель
Мощность двигателя, кВт	11 / 15
Номинальный / макс. выходной крутящий момент шпинделя	133 / 181
Насос СОЖ, Вт	200
Параметры точности
Точность обработки	IT6
Округлость обрабатываемой детали, мм	0,005 / 0,004
Цилиндрическая степень обработки заготовки, мм	0,03 (0,024) / 300
Плоскостность обрабатываемой заготовки, мм	0,025 (0,020) / Ø300
Шероховатость поверхности обрабатываемых деталей, мм	Ra1.6μm
Точность позиционирования по оси X, мм	0,032 / 0,031
Точность позиционирования по оси Z, мм	0,045 / 0,032
Повторяемость по оси X, мм	0,009 / 0,008
Повторяемость по оси Z, мм	0,014 / 0,013
Габаритные размеры
Длина, мм	3300
Ширина, мм	1600
Высота, мм	1700
Вес, кг	2400
Габаритные размеры в упаковке
Длина, мм	3500
Ширина, мм	1850
Высота, мм	2100
Вес, кг	2700
