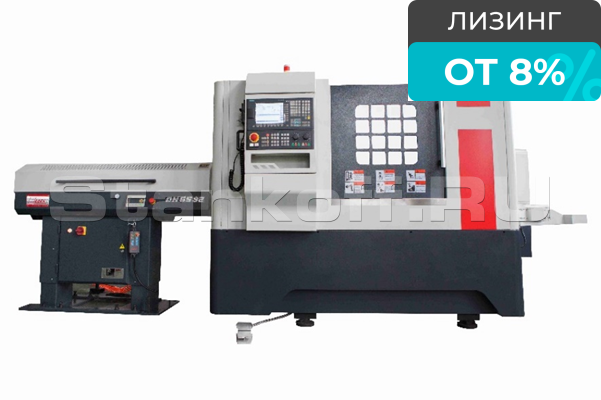

Токарный станок с ЧПУ KLE 360

Name: Токарный станок с ЧПУ KLE 360
Availability: InStock
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул KLE360

Параметры обработки
Максимальный диаметр обработки над станиной	мм	ø 360
Максимальный диаметр обработки над суппортом	мм	ø 190
Максимальная длина обработки	мм	320
Ширина направляющих станины	мм	260
Шпиндель
Фланец шпинделя	тип	A2-6
Диаметр отверстия в шпинделе	мм	ø62
Диаметр обрабатываемого прутка	мм	ø 51
Внутренний конус шпинделя	тип	ø65, 1:20
Диаметр патрона	мм	ø 200 (8”)
Диапазон скоростей вращения шпинделя	об/мин	150 – 4000
Перемещения
Перемещение по оси Х	мм	350
Перемещение по оси Z	мм	420
Скорость быстрых перемещений по осям X / Z	м/мин	16 / 18
Диаметр и шаг ШВП по осям X / Z	мм	ø 32х10/ ø 32х10
Ширина линейных направляющих по осям X / Z	мм	25/35
Инструментальная система
Количество инструмента в револьверной головке	шт.	6
Сечение инструмента	мм х мм	20х20
Мощность
Мощность электродвигателя главного привода	кВт	5,5
Мощность помпы СОЖ	Вт	370
Энергопотребление
Напряжение сети	В	380 ± 5%
Частота тока	Гц	50
Точность
Точность позиционирования по осям X / Z	мм	0,01/0,012
Повторяемость по осям X / Z	мм	0,005/0,006
Габаритные размеры
Габаритные размеры (ДхШхВ)	мм	2000х1500х1500
Габаритные размеры станка в упаковке (ДхШхВ)	мм	2100х1600х1700
Масса нетто	кг	1800
Масса брутто	кг	2050

Все характеристики

Модели серии

Все товары

KLE360 PR

В наличии на складе

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Станки оборудованы цельнолитой чугунной станиной, усиленной ребрами жесткости, что обеспечивает высокую надежность, жесткость и виброустойчивость при работе. Линейные направляющие качения по осям X и Z позволяют достигать высокой скорости и точности перемещений по этим осям. Телескопическая защита направляющих по осям X и Z обеспечивает дополнительную защиту от пыли и стружки. Шестипозиционная револьверная головка с внутренним подводом СОЖ гарантирует высокую точность позиционирования и жесткость обработки. Подача СОЖ через револьверную головку снижает затраты на режущий инструмент и улучшает качество обрабатываемой поверхности.

Стандартная комплектация

Бесступенчатое регулирование скорости вращения шпинделя;
Комплект мягких и каленых кулачков;
6-ти позиционная револьверная головка YANTAI;
Плита с Т-образными пазами + блоки (2 расточных и 1 токарный);
Система подачи СОЖ через револьверную головку;
Насос подачи СОЖ повышенного давления;
Комплект вспомогательной оснастки для револьверной головки (3 блока расточных, 1 блок для торцового резца, переходные втулки ф20/12 – 2 шт., ф20/10 – 1шт., ф20/8 – 1шт.);
Линейные направляющие по осям X/Z производства HIWIN (Тайвань);
ШВП по осям X/Z производства HIWIN (Тайвань);
Интерфейс подключения пруткоподатчика;
Теплообменник электрошкафа;
Гидростанция;
СЕ стандарт электрошкафа, компоненты Siemens;
Телескопическая защита направляющих по осям X и Z;
Магнитный выключатель открытия двери;
LED освещение рабочей зоны;
Маховик перемещений по осям (MPG);
Трехцветная сигнальная лампа;
Кабинетная защита зоны обработки;
Автоматическая система смазки;
Комплект опор для монтажа станка;
Руководство по эксплуатации на русском языке.

Конструктивные особенности

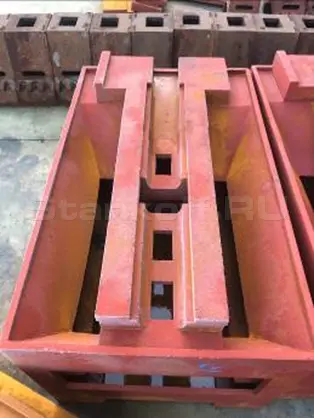

Цельнолитая станина увеличенной массы

Для станины токарного станка применяется литая станина из модифицированного чугуна марки HT250. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 20-25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.

Шпиндельный узел

• На токарных станках с ЧПУ моделей КLЕ передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе.
• Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников, что обеспечивает высокую точность и шероховатость обработки.
• В стандартной комплектации станок оснащен шпинделем с полым цилиндром для обработки прутков до Ø28/46 мм.

Линейные направляющие качения

На станке установлены линейные направляющие качения по осям X и Z производства BTP (Китай), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих по осям X/Z соответственно 25/35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений. Опционально есть возможность установить направляющие HIWIN (Тайвань).

Гидравлический 3-х кулачковый патрон с полым цилиндром

Гидравлический 3-х кулачковый патрон позволяет сократить время на установку и снятие заготовки. Управление ходом кулачков осуществляется посредством педали либо при помощи М кода из системы ЧПУ, что позволяет автоматизировать процесс обработки посредством устройства подачи прутка. В комплектации с гидравлическим патроном идет полый гидроцилиндр, отдельная гидростанция, комплект мягких и закаленных кулачков.

6-ти позиционная револьверная головка YANTAI

• На станках серии КLЕ возможна установка 6-ти позиционной электрической револьверной головки, которая позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через нее, что повышает производительность обработки и снижает расходы на режущий инструмент.
• Установленный насос подачи СОЖ повышенного давления (мощность помпы - 370Вт, давление СОЖ на выходе- 2,3MПа) позволяет увеличить производительность оборудования, сократить расход режущего инструмента, повысить точность и качество обработанных поверхностей.

Система ЧПУ Siemens

Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens (Fanuc опция).

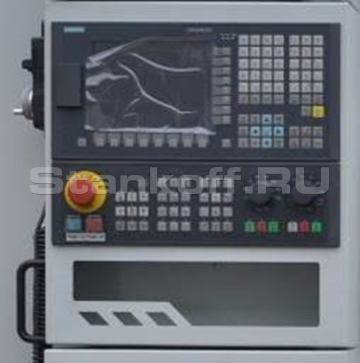

Особенности системы ЧПУ Siemens Sinumerik 808D
• Изысканная и надежная система ЧПУ;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
• Функция передачи данных, пульт перемещений MPG;
• Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
• Компактность и функциональность 2-х осевой обработки;
• Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
• Интерфейс на русском языке;

Дополнительная комплектация

Устройство подачи прутка

• прост и надёжен в работе;
• программируемый расход материала;
• возможность программирования реверс;
• индикация ошибок (при недостаточном количестве материала или при передвижении сигнализируется на ЖК-мониторе);
• быстрая смена диаметра заготовки;
• возможность использования 6-тигранных заготовок;
• быстрая смена заготовок;
• экономия материала.

Конвейер удаления стружки

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

Уловитель деталей

Предназначен для безопасного удаления детали из зоны обработки, исключает повреждение поверхностей детали, обеспечивает полностью автоматический цикл обработки.

Конвейер деталей

Исключает простои станка и повреждение деталей, применяется совместно с уловителем деталей.

Характеристики

Параметры обработки
Максимальный диаметр обработки над станиной	мм	ø 360
Максимальный диаметр обработки над суппортом	мм	ø 190
Максимальная длина обработки	мм	320
Ширина направляющих станины	мм	260
Шпиндель
Фланец шпинделя	тип	A2-6
Диаметр отверстия в шпинделе	мм	ø62
Диаметр обрабатываемого прутка	мм	ø 51
Внутренний конус шпинделя	тип	ø65, 1:20
Диаметр патрона	мм	ø 200 (8”)
Диапазон скоростей вращения шпинделя	об/мин	150 – 4000
Перемещения
Перемещение по оси Х	мм	350
Перемещение по оси Z	мм	420
Скорость быстрых перемещений по осям X / Z	м/мин	16 / 18
Диаметр и шаг ШВП по осям X / Z	мм	ø 32х10/ ø 32х10
Ширина линейных направляющих по осям X / Z	мм	25/35
Инструментальная система
Количество инструмента в револьверной головке	шт.	6
Сечение инструмента	мм х мм	20х20
Мощность
Мощность электродвигателя главного привода	кВт	5,5
Мощность помпы СОЖ	Вт	370
Энергопотребление
Напряжение сети	В	380 ± 5%
Частота тока	Гц	50
Точность
Точность позиционирования по осям X / Z	мм	0,01/0,012
Повторяемость по осям X / Z	мм	0,005/0,006
Габаритные размеры
Габаритные размеры (ДхШхВ)	мм	2000х1500х1500
Габаритные размеры станка в упаковке (ДхШхВ)	мм	2100х1600х1700
Масса нетто	кг	1800
Масса брутто	кг	2050
