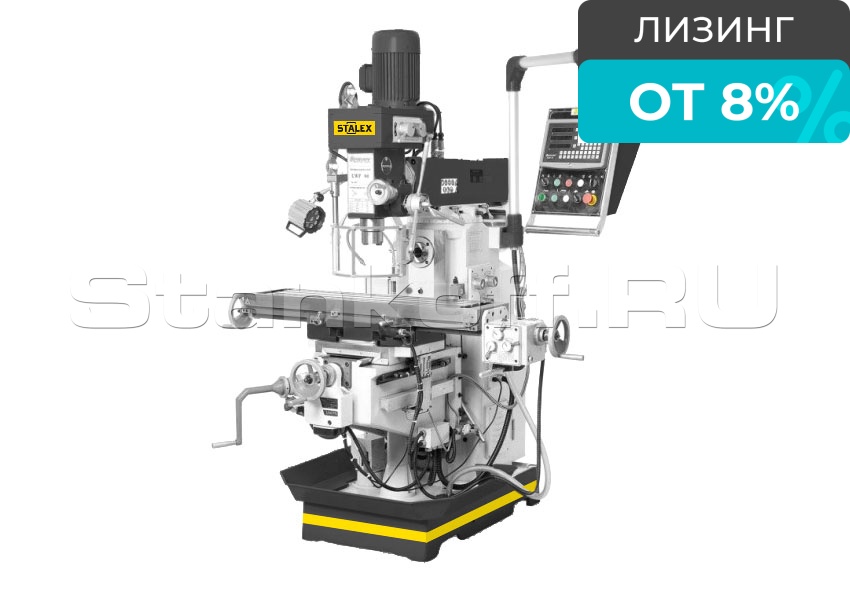

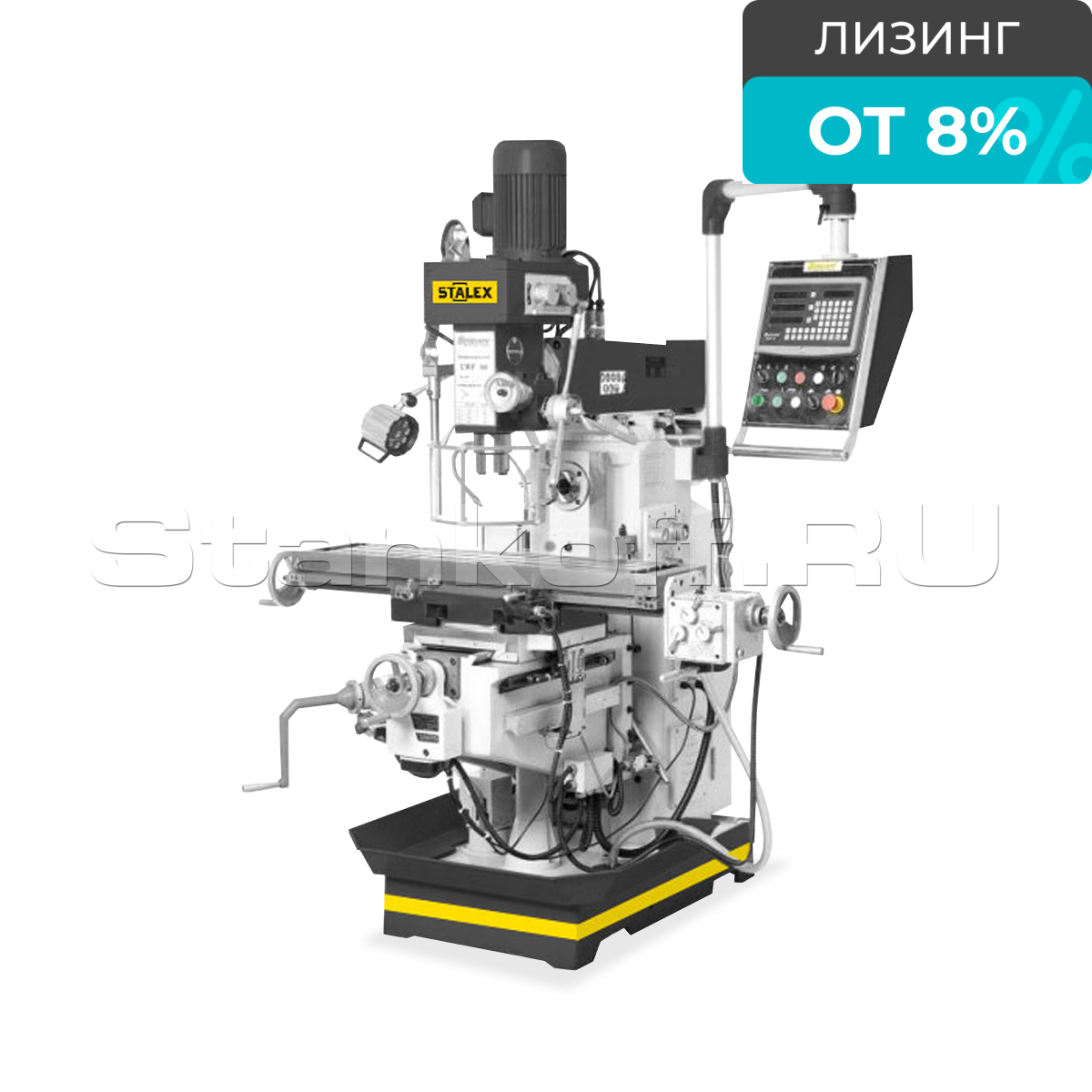

Универсально-фрезерный станок MUF50
| Макс. диаметр сверления, мм | 30 |
| Макс. диаметр торцевого фрезерования, мм | 100 |
| Макс. диаметр концевого фрезерования, мм | 25 |
| Вертикальный шпиндель | |
| Частота вращения шпинделя, об/мин | 115–1750 |
| Количество скоростей шпинделя, шт | 8 |
| Конус шпинделя | ISO40 |
| Ход пиноли шпинделя, мм | 125 |
| Диапазон наклона головы, ° | ±45 |
| Расстояние шпиндель-стойка, мм | 230–685 |
| Расстояние шпиндель-стол, мм | 0–390 |
| Горизонтальный шпиндель | |
| Частота вращения шпинделя, об/мин | 60–1350 |
| Количество скоростей шпинделя, шт | 9 |
| Конус шпинделя | ISO40 |
| Расстояние шпиндель-стол, мм | 0–390 |
| Фрезерный стол | |
| Размер стола, мм | 1000x240 |
| Максимальная нагрузка на стол, кг | 100 |
| Ход стола по осям X/Y/Z, мм | 580/180/320 |
| Ускоренный ход стола по оси X, мм/мин | 32–700 |
| Т-образные пазы, шт | 3 |
| Ширина Т-образных пазов, мм | 16 |
| Напряжение питания, В | 380 |
| Выходная мощность вертикального/горизонтального шпинделя, кВт | 1,5 |
| Потребляемая мощность вертикального/горизонтального шпинделя, кВт | 2,2 |
| Габаритные размеры (ДxШxВ), мм | 1500x1430x2100 |
| Вес, кг | 980 |
Конструктив
Универсально-фрезерный станок MUF50 предназначен для выполнения широкого спектра фрезерных и расточных операций. Оборудование позволяет обрабатывать плоскости, пазы, канавки, зубчатые колёса и отверстия с использованием дисковых, цилиндрических, торцевых, фасонных, модульных, червячных и других типов фрез.
Станок подходит для обработки заготовок из стали, чугуна, цветных металлов и полимерных материалов. Простая переналадка, универсальность и удобство обслуживания делают MUF50 практичным решением для единичного и мелкосерийного производства.
Особенности

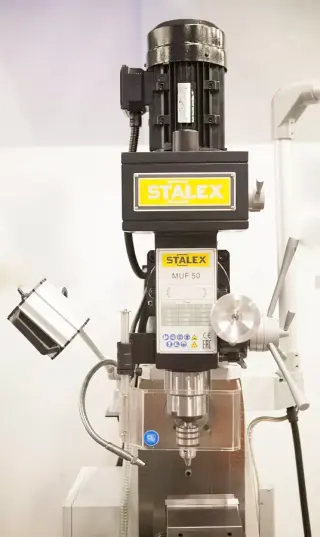

- Вертикальный и горизонтальный шпиндель
- Усиленные упорные подшипники шпинделя
- Вращение вертикального шпинделя через редуктор с зубчатым приводом

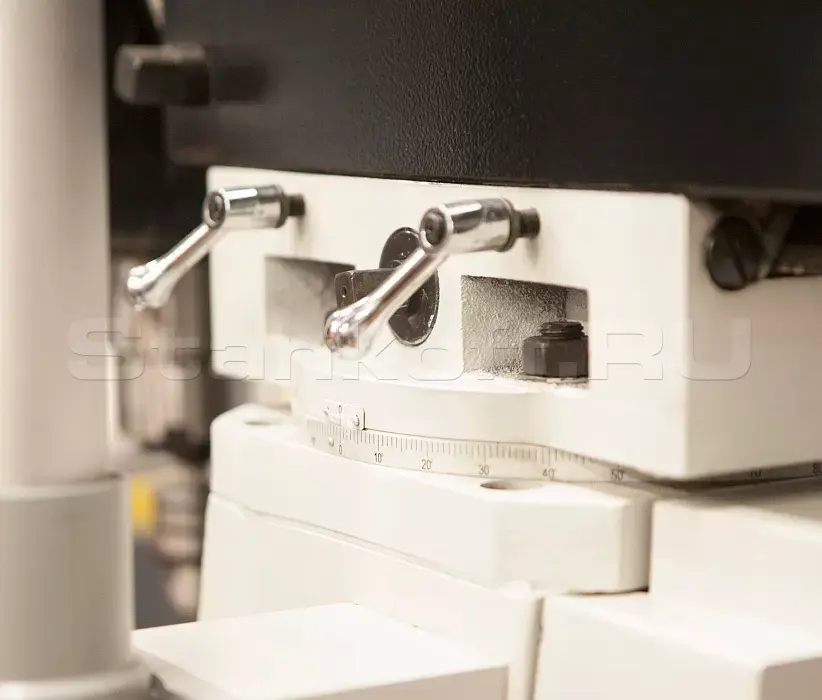

- Наклон фрезерной головы на угол ± 45° влево/вправо
- Автоматическая подача по осям Х/Y
- Встроенное устройство подвода СОЖ
- Лампа местного освещение

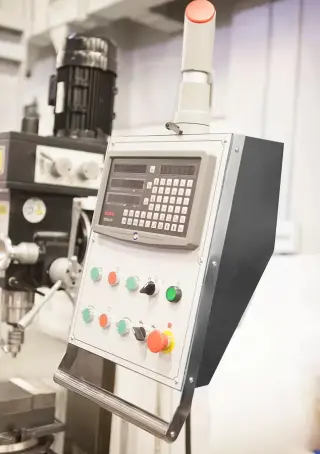

- УЦИ по 3-м осям
- Стандарт СЕ

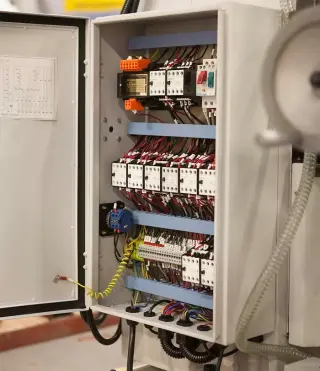

- Электрокомпоненты Siemens
Характеристики
| Макс. диаметр сверления, мм | 30 |
| Макс. диаметр торцевого фрезерования, мм | 100 |
| Макс. диаметр концевого фрезерования, мм | 25 |
| Вертикальный шпиндель | |
| Частота вращения шпинделя, об/мин | 115–1750 |
| Количество скоростей шпинделя, шт | 8 |
| Конус шпинделя | ISO40 |
| Ход пиноли шпинделя, мм | 125 |
| Диапазон наклона головы, ° | ±45 |
| Расстояние шпиндель-стойка, мм | 230–685 |
| Расстояние шпиндель-стол, мм | 0–390 |
| Горизонтальный шпиндель | |
| Частота вращения шпинделя, об/мин | 60–1350 |
| Количество скоростей шпинделя, шт | 9 |
| Конус шпинделя | ISO40 |
| Расстояние шпиндель-стол, мм | 0–390 |
| Фрезерный стол | |
| Размер стола, мм | 1000x240 |
| Максимальная нагрузка на стол, кг | 100 |
| Ход стола по осям X/Y/Z, мм | 580/180/320 |
| Ускоренный ход стола по оси X, мм/мин | 32–700 |
| Т-образные пазы, шт | 3 |
| Ширина Т-образных пазов, мм | 16 |
| Напряжение питания, В | 380 |
| Выходная мощность вертикального/горизонтального шпинделя, кВт | 1,5 |
| Потребляемая мощность вертикального/горизонтального шпинделя, кВт | 2,2 |
| Габаритные размеры (ДxШxВ), мм | 1500x1430x2100 |
| Вес, кг | 980 |
Комплектация
- Сверлильный патрон
- УЦИ по трем осям
- Оправка сверлильного патрона
- Цанговый патрон с набором цанг
- Зажимная тяга
- Оправка для горизонтального фрезерования
- Устройство подвода СОЖ
- Фрезерные тиски
- Масляный поддон
- Автоподача по осям X/Y
- Лампа местного освещения LED
- Инструмент для обслуживания
