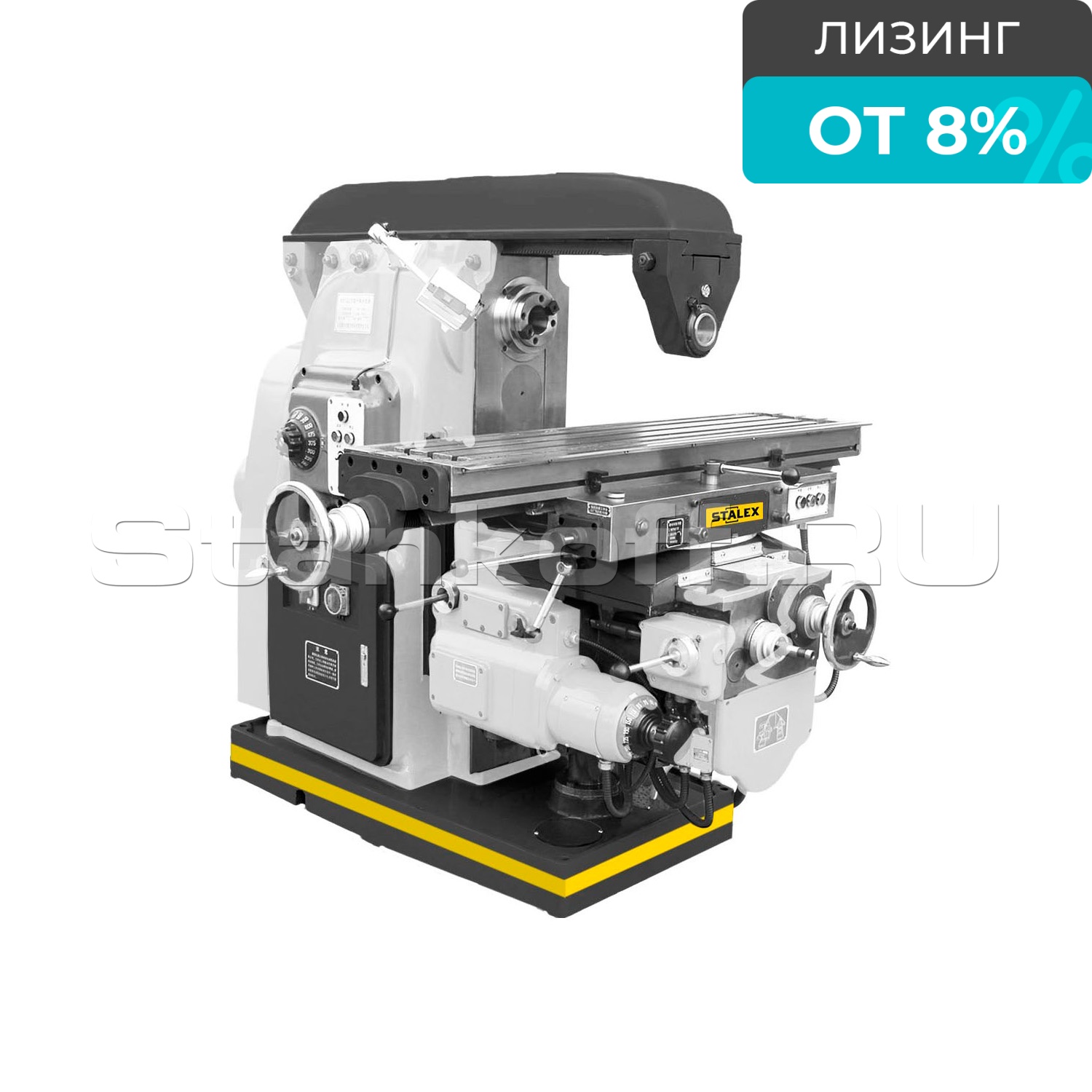

Горизонтально-фрезерный станок X6140 DRO
В наличии
Краткие характеристики
Артикул
X6140 DRO
| Размер стола, мм | 1700х400 |
| Кол-во Т пазов, шт. | 3 |
| Размер Т пазов, мм | 18 |
| Расстояние между Т пазами, мм | 90 |
| Максимальная нагрузка на стол, кг | 800 |
| Поворот стола, град | ±45° |
| Продольное перемещение (ручное/авт.), мм | 900/880 |
| Поперечное перемещение (ручное/авт.), мм | 255/240 |
| Вертикальное перемещение (ручное/авт.), мм | 315/300 |
| Конус шпинделя | ISO50 7:24 |
| Частота вращения шпинделя, об/мин | 30-1500 |
| Диапазон скоростей шпинделя | 18 |
| Расстояние от оси гор. шпинделя до поверхности стола, мм | 30-410 |
| Расстояние от оси гор. шпинделя до нижней части консоли, мм | 190 |
| Ход консоли, мм | 700 |
| Диапазон скоростей подачи продольной/поперечной, мм/мин | 23.5-1180/18 |
| Диапазон скоростей подачи вертикальной, мм/мин | 8-394/18 |
| Ускоренная подача продольная/поперечная, мм/мин | 2300 |
| Ускоренная подача вертикальная, мм/мин | 770 |
| Мощность двигателя горизонтального шпинделя, кВт | 11,0 |
| Мощность двигателя подачи, кВт | 3,0 |
| Мощность двигателя СОЖ, кВт | 0,125 |
| Габаритные размеры (Д х Ш х В), мм | 2556x2200x2250 |
| Масса нетто, кг | 3850 |
Модели серии
Все товары
Конструктив
Горизонтально-фрезерный станок X6140 предназначен обработки плоскостей, уступов, фрезеровки канавок и пазов различных видов при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез. Шпиндель полой конструкции имеет возможность крепления по конусу непосредственно фрезы или фрезерной оправки. Оправка с фрезами на станке поддерживается использованием специальных подвесок, которые имеют возможность перемещаться по хоботу станка. Хобот имеет возможность перемещаться по горизонтальным направляющим. Высокая мощность и усиленная конструкция позволяют обрабатывать изделия с высокой производительностью этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении. На станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей. Основные узлы выполнены из высокопрочных сплавов.
Особенности
- Автоматическая подача по оси Х/Y/Z
- Механизированный подъем стола по оси Z
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- УЦИ по трем осям в новом выносном пульте
- Электрокомпоненты Schneider electric
- ШВП по осям X/Y
- Изготовлен по стандарту СЕ
Дополнительная оснастка:
Вакуумная оснастка
Предназначена для фиксации заготовки во время обработки на станках фрезерной, гравировальной, токарной, расточной и шлифовальной групп. В основном используется при работе с плоским листовым материалом, однако с успехом применяется и для деталей с криволинейной поверхностью. Применяют для работы с различными материалами, но в основном с легкообрабатываемыми, в том числе для сухой обработки и обработки с СОЖ. В числе важных технологических преимуществ выделяют сокращение времени обработки детали из-за уменьшения количества переустановов детали, возможность сквозной обработки, сокращение брака и повышение точности обработки листовой заготовки за счет поверхностного закрепления и единства баз, снижение вспомогательного времени.
Характеристики
| Размер стола, мм | 1700х400 |
| Кол-во Т пазов, шт. | 3 |
| Размер Т пазов, мм | 18 |
| Расстояние между Т пазами, мм | 90 |
| Максимальная нагрузка на стол, кг | 800 |
| Поворот стола, град | ±45° |
| Продольное перемещение (ручное/авт.), мм | 900/880 |
| Поперечное перемещение (ручное/авт.), мм | 255/240 |
| Вертикальное перемещение (ручное/авт.), мм | 315/300 |
| Конус шпинделя | ISO50 7:24 |
| Частота вращения шпинделя, об/мин | 30-1500 |
| Диапазон скоростей шпинделя | 18 |
| Расстояние от оси гор. шпинделя до поверхности стола, мм | 30-410 |
| Расстояние от оси гор. шпинделя до нижней части консоли, мм | 190 |
| Ход консоли, мм | 700 |
| Диапазон скоростей подачи продольной/поперечной, мм/мин | 23.5-1180/18 |
| Диапазон скоростей подачи вертикальной, мм/мин | 8-394/18 |
| Ускоренная подача продольная/поперечная, мм/мин | 2300 |
| Ускоренная подача вертикальная, мм/мин | 770 |
| Мощность двигателя горизонтального шпинделя, кВт | 11,0 |
| Мощность двигателя подачи, кВт | 3,0 |
| Мощность двигателя СОЖ, кВт | 0,125 |
| Габаритные размеры (Д х Ш х В), мм | 2556x2200x2250 |
| Масса нетто, кг | 3850 |
Пока нет отзывов об этом товаре. Будьте первым.
Оставить свой отзыв
Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!
Вопросов пока нет. Будьте первым!
Задать вопрос
Есть вопросы по X6140 DRO?
Предыдущий товар
Универсально-фрезерный станок WFM 750 Servo
Следующий товар
Горизонтально-фрезерный станок X6132 DRO
Из этой же категории
Дополните заказ сразу
Сопутствующие товары
Рекомендуют пользователи

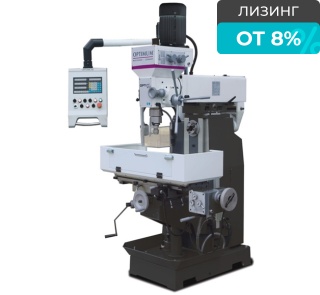

Универсальный консольно-фрезерный станок FU 321M
