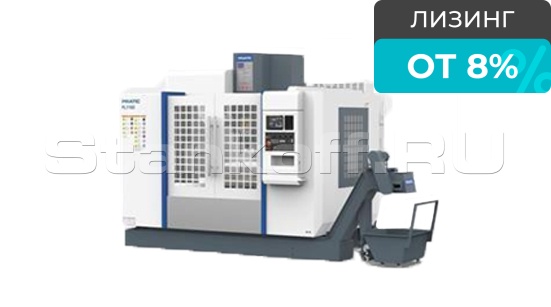

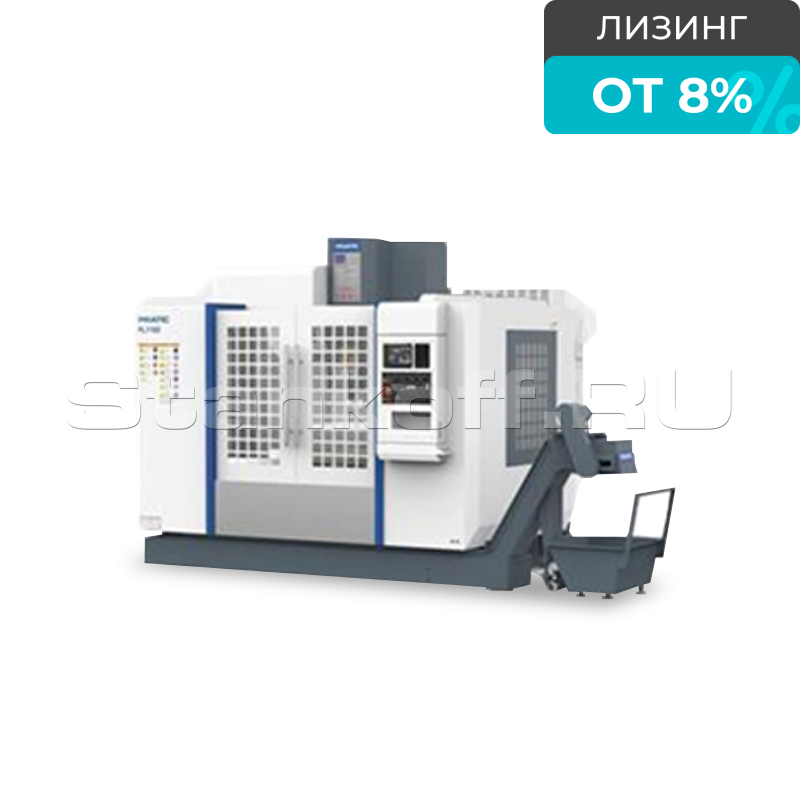

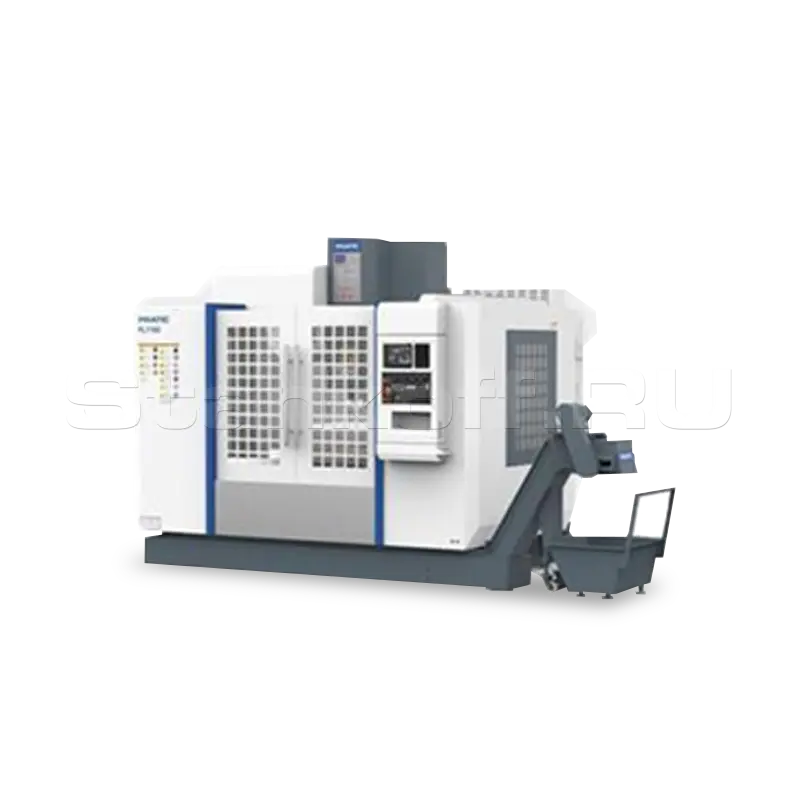

Высокоточный вертикальный фрезерный центр PRATIC серии PL 1260
Краткие характеристики
Артикул
PL1260
| Основные параметры | |
| Длина станка, мм | 3100 |
| Ширина станка, мм | 2910 |
| Высота станка, мм | 3000 |
| Размер рабочего стола, мм | 1200x600 |
| Максимальный вес | |
Заготовки, кг/м2 |
700 |
| T-пазы (Кол-во/Ширина/Расст.Междуцентрами) | 5-18T-100 |
| Система ЧПУ | SIEMEN S |
| Шпиндель | |
| Конус шпинделя | BT40 |
| STANDARD TYPE | Mechanical cal |
| Постоянная мощность(S1), кВт | 11 |
| Пиковая мощность(S6), кВт | 18.5 |
| Постоянный крутящиймоментS1, Н·м | 52.5 |
| Пиковый крутящий момент S6, Н·м | 118 |
| Скорость вращения шпинделя, об/мин | 8000 |
| Перемещения | |
| X-ось, мм | 1100 |
| Y-ось, мм | 650 |
| Z- ось, мм | 600 |
| Расстояние от торца шпинделя до стола, мм | 130-730 |
| Мощность приводов | |
| XDRIVENMOTOR, кВт | 3.0 |
| YDRIVENMOTOR, кВт | 3.0 |
| ZDRIVENMOTOR, кВт | 3.0 |
| Подачи | |
| Быстрое перемещение X- ось, м/мин | 36 |
| Быстрое перемещение Y-ось, м/мин | 36 |
| Быстрое перемещение Z-ось, м/мин | 36 |
| Максимальная рабочаяподача, м/мин | 10 |
| Точность | |
| X/Y/Z Позиционирование, мм | ±0.005 |
| X/Y/Z Повторяемость, мм | ±0.005/300 |
Конструктив
Вертикальные обрабатывающие центры серии PL предназначены для использования в различных отраслях, таких как аэрокосмическая, автомобильная, машиностроение и производство пресс-форм. Эти центры обеспечивают высокоточные, эффективные и автоматизированные операции обработки, такие как фрезерование, сверление, нарезание резьбы и растачивание деталей малого и среднего размера.

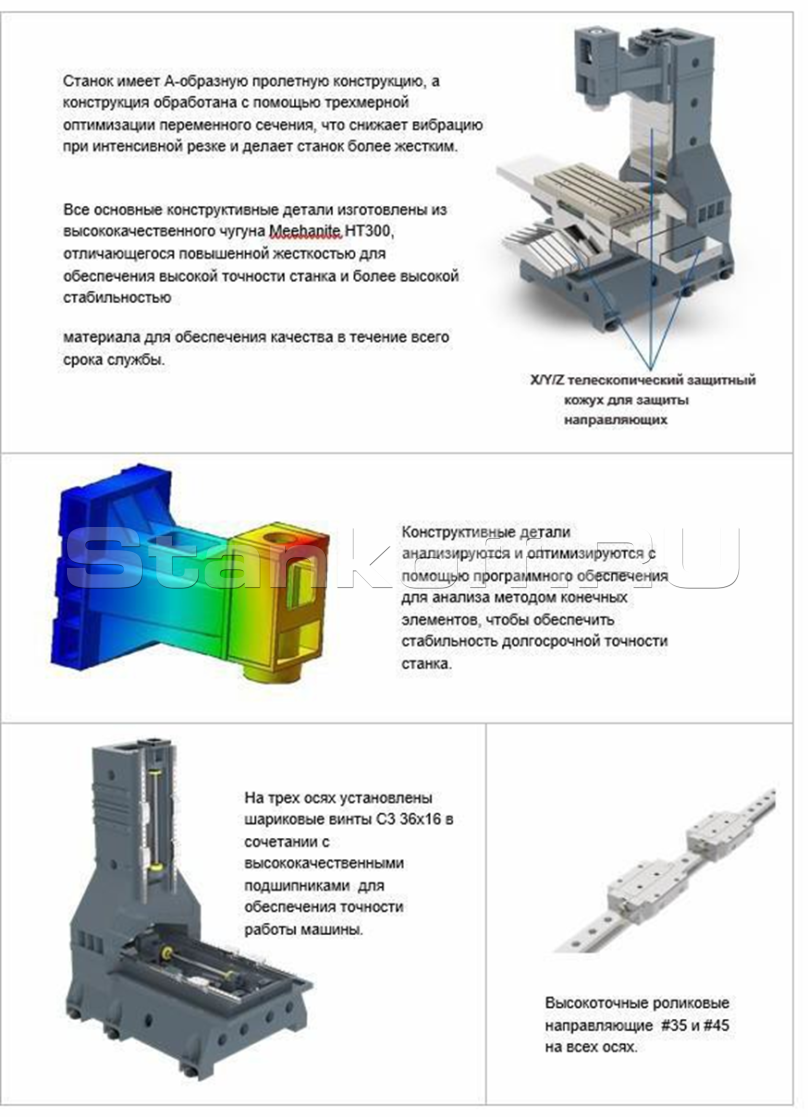

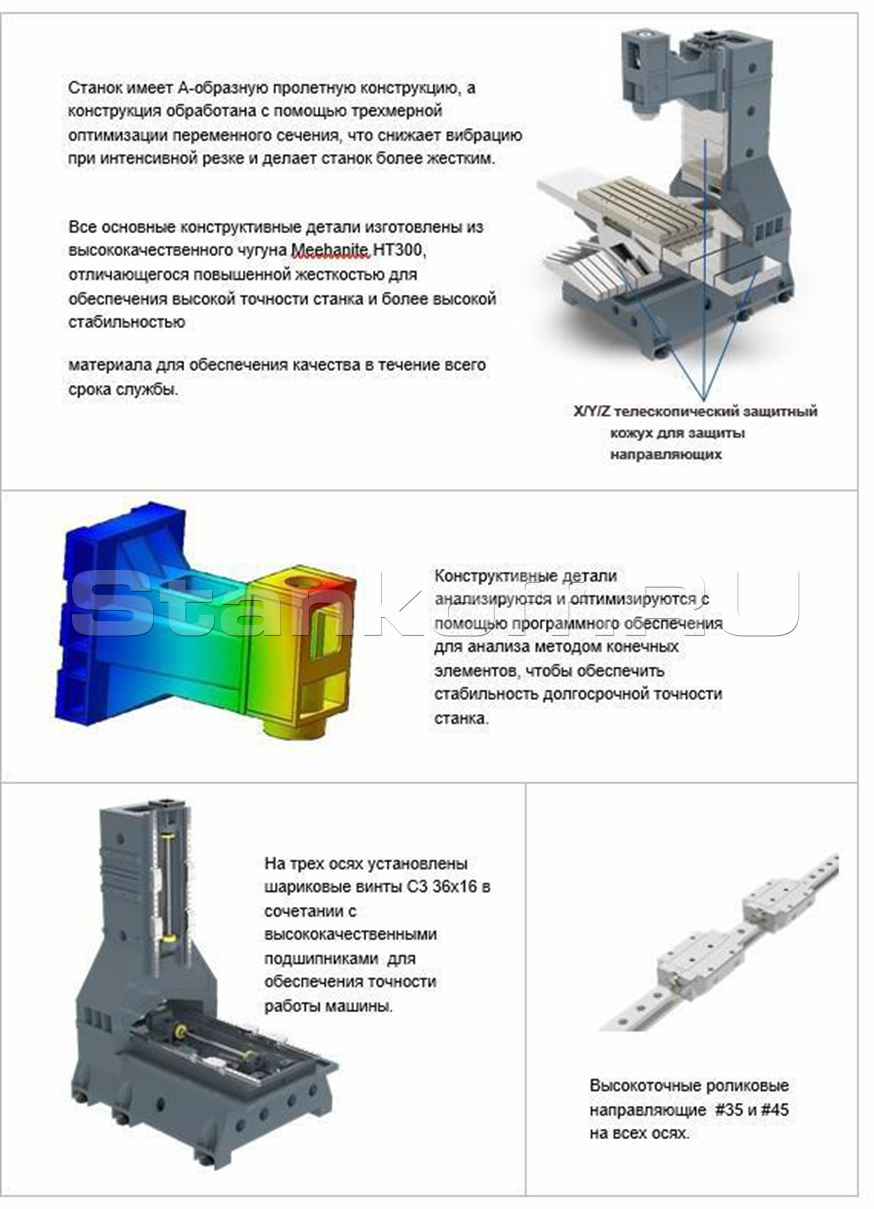

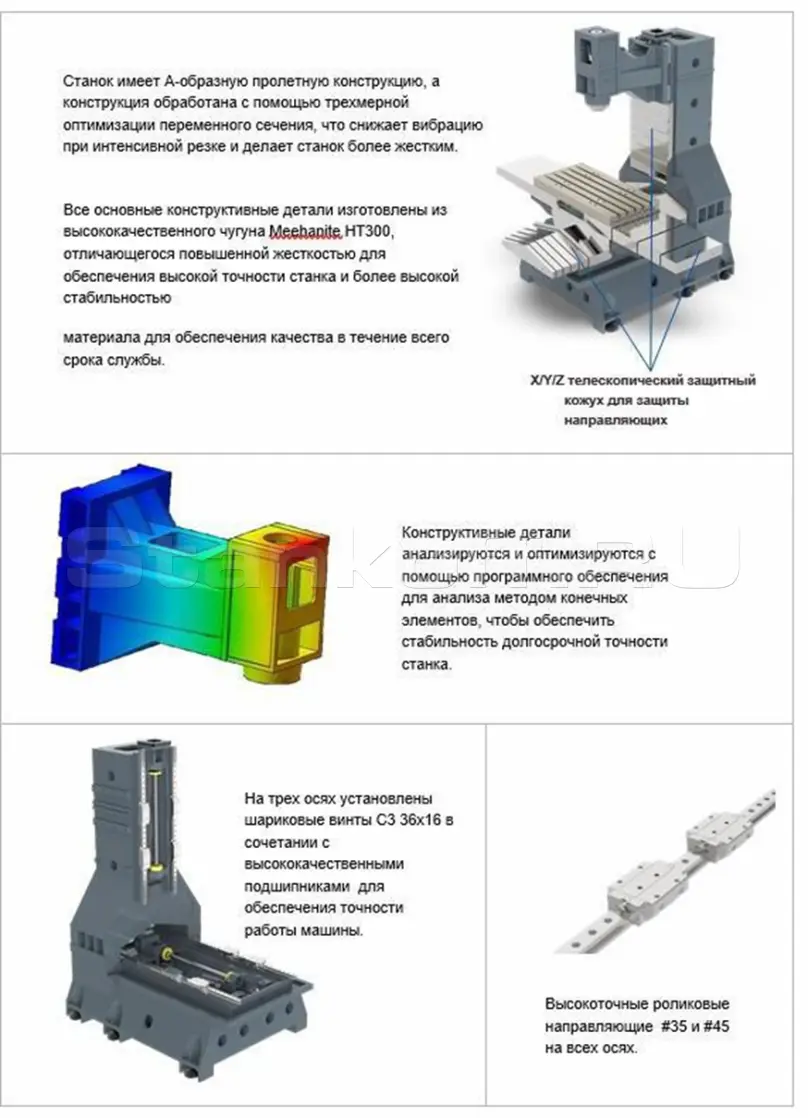

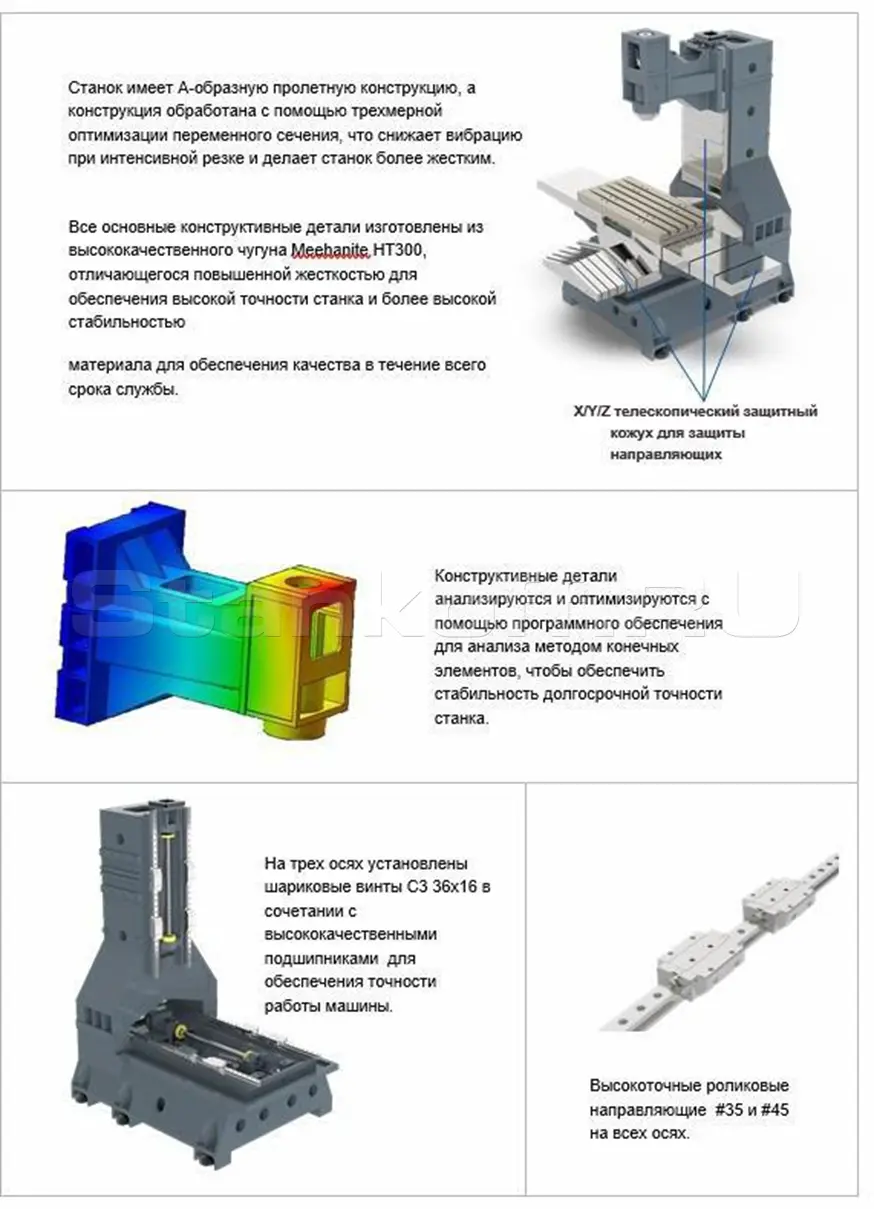

Особенности конструкции

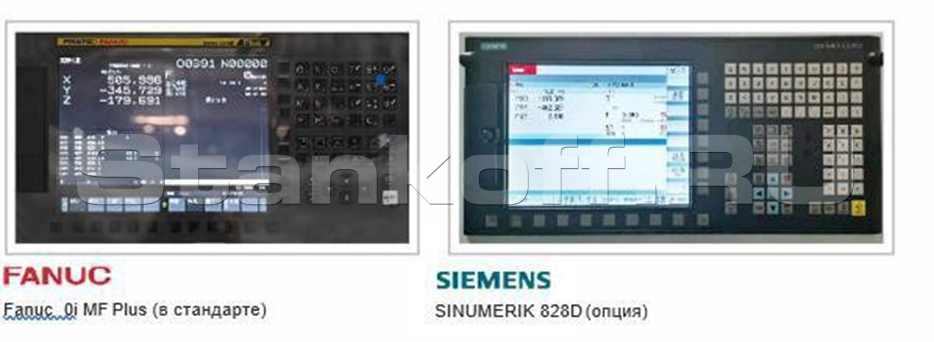

Системы ЧПУ

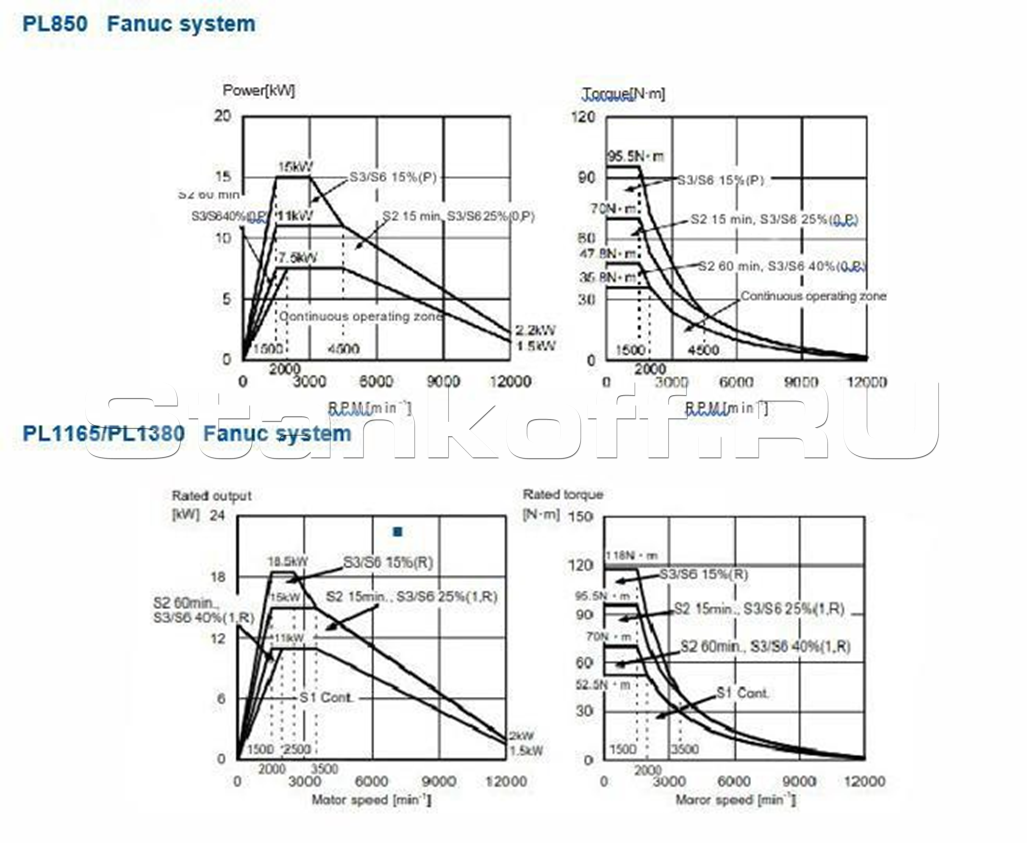

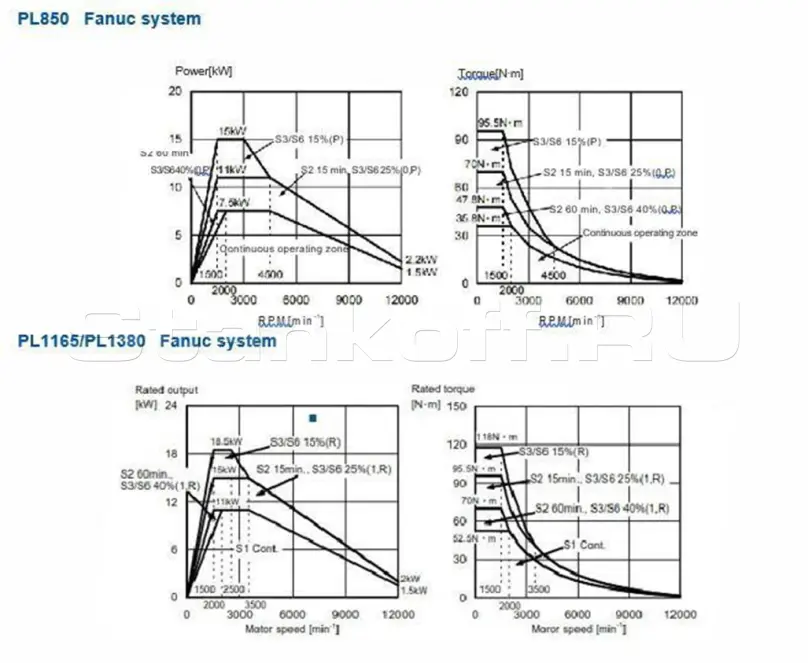

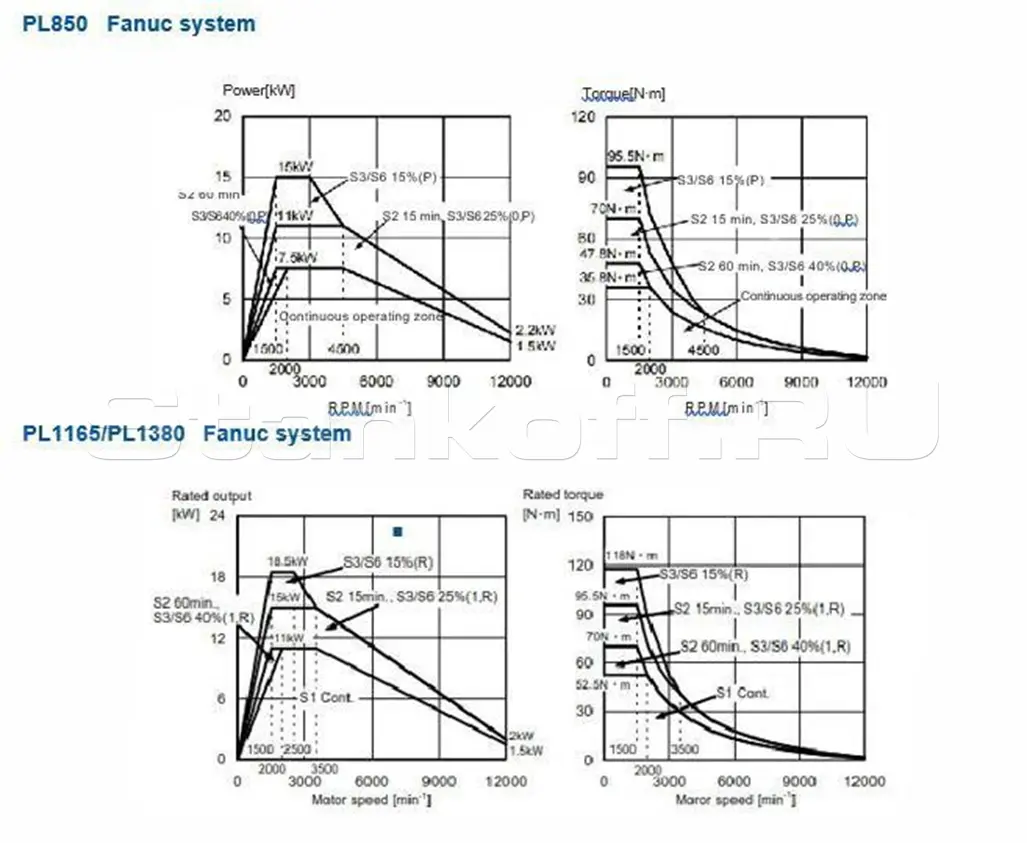

Диаграммы крутящего момента шпинделя

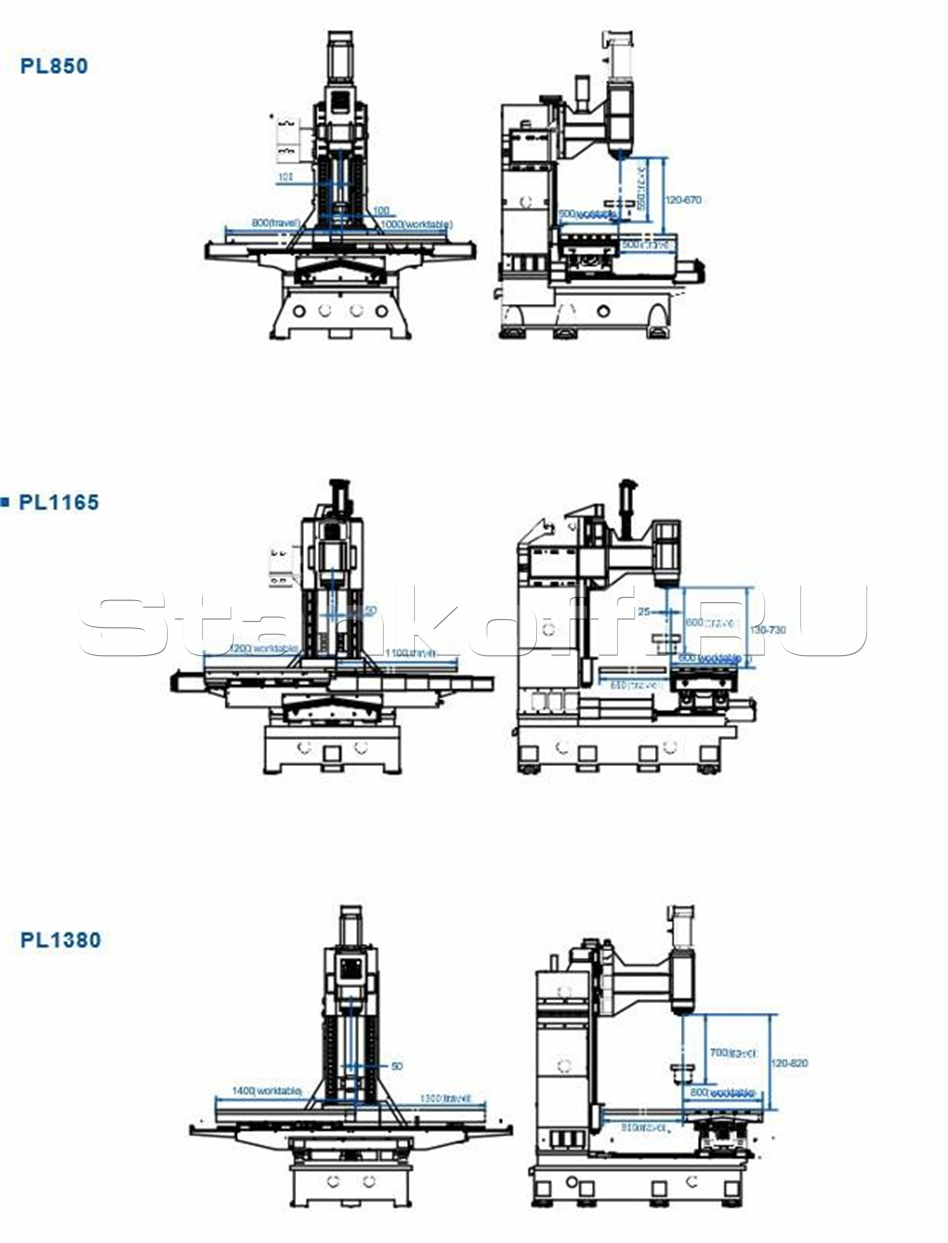

Рабочая зона
Комплектация
- Siemens 828 + shop mill;
- Система подачи СОЖ;
- Высокоскоростной шпиндель, 12000 rpm;
- Интегрированная панель ЧПУ;
- Серводвигатель шпинделя;
- MPG маховик;
- Роликовые направляющие по осям X/Y/Z;
- 3 цветная сигнальная лампа;
- Сервоприводы по осям X/Y/Z;
- Освещение рабочей зоны;
- Центральная система смазки;
- Ленточный стружкоуборочный конвейер;
- BT40-24T Инструментальный магазин;
- Кондиционер электрошкафа;
- Трансформатор 5 kVa;
- Масляное охлаждение шпинделя;
- Renishaw TS 27R;
- СОЖ через шпиндель 20 bar.

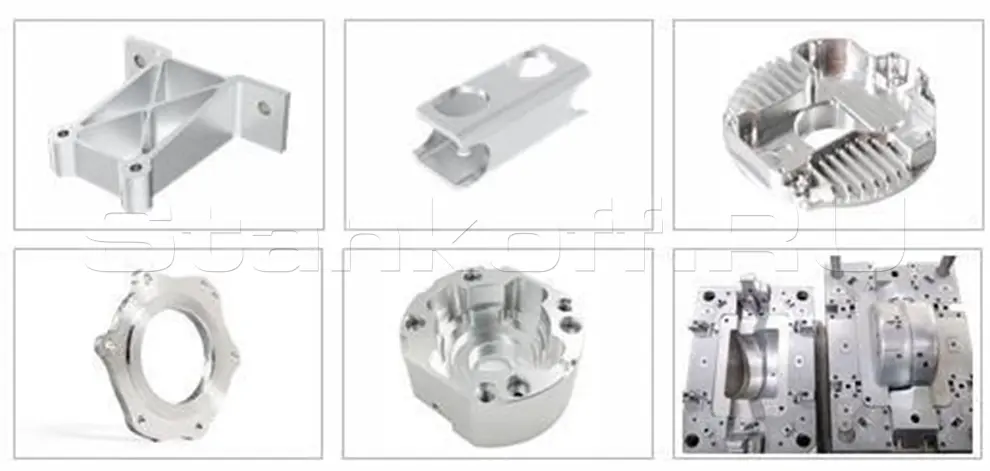

Примеры обработки деталей
Характеристики
| Основные параметры | |
| Длина станка, мм | 3100 |
| Ширина станка, мм | 2910 |
| Высота станка, мм | 3000 |
| Размер рабочего стола, мм | 1200x600 |
| Максимальный вес | |
Заготовки, кг/м2 |
700 |
| T-пазы (Кол-во/Ширина/Расст.Междуцентрами) | 5-18T-100 |
| Система ЧПУ | SIEMEN S |
| Шпиндель | |
| Конус шпинделя | BT40 |
| STANDARD TYPE | Mechanical cal |
| Постоянная мощность(S1), кВт | 11 |
| Пиковая мощность(S6), кВт | 18.5 |
| Постоянный крутящиймоментS1, Н·м | 52.5 |
| Пиковый крутящий момент S6, Н·м | 118 |
| Скорость вращения шпинделя, об/мин | 8000 |
| Перемещения | |
| X-ось, мм | 1100 |
| Y-ось, мм | 650 |
| Z- ось, мм | 600 |
| Расстояние от торца шпинделя до стола, мм | 130-730 |
| Мощность приводов | |
| XDRIVENMOTOR, кВт | 3.0 |
| YDRIVENMOTOR, кВт | 3.0 |
| ZDRIVENMOTOR, кВт | 3.0 |
| Подачи | |
| Быстрое перемещение X- ось, м/мин | 36 |
| Быстрое перемещение Y-ось, м/мин | 36 |
| Быстрое перемещение Z-ось, м/мин | 36 |
| Максимальная рабочаяподача, м/мин | 10 |
| Точность | |
| X/Y/Z Позиционирование, мм | ±0.005 |
| X/Y/Z Повторяемость, мм | ±0.005/300 |
