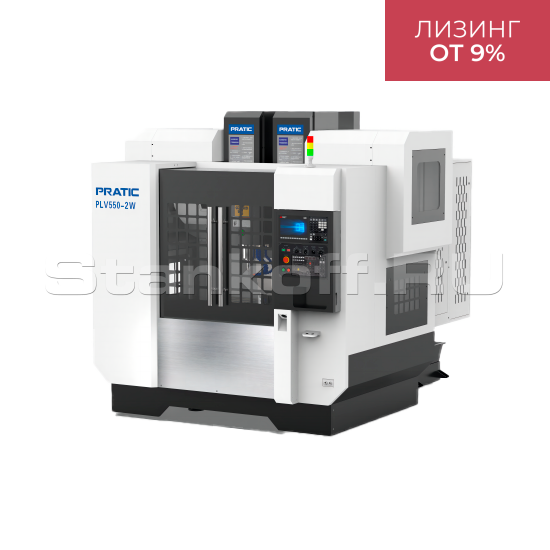

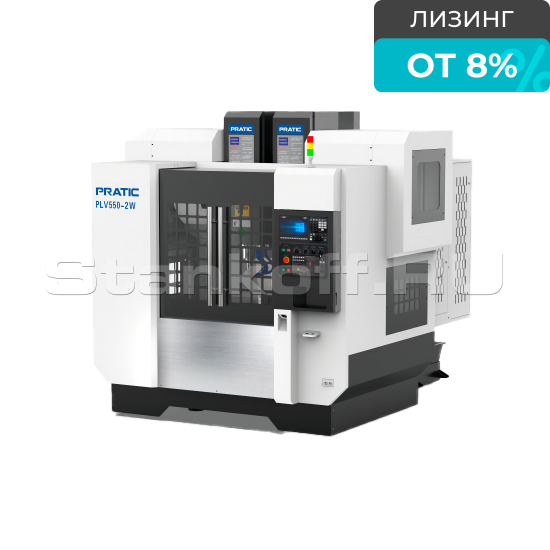

Вертикальный обрабатывающий центр PRATIC PLV550–2W

Куда отправить цену?

Whatsapp
Мобильный
Email

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Ильнур Сафин

Хотите мы Вам перезвоним? Да

Выполненные проекты и статьи, связанные с PLV550–2W

Вертикальный обрабатывающий центр PRATIC PLV550–2W — высокоточный трехосевой станок с двумя шпинделями и ЧПУ, объединяющий функции фрезерования, сверления, растачивания и нарезания резьбы. Благодаря возможности одновременной обработки двух однотипных деталей по одной программе, станок существенно повышает производительность, экономит пространство и сокращает время переналадки. PRATIC PLV550–2W подходит для работы с алюминием, сталью и медью и широко применяется в автомобилестроении, аэрокосмической, медицинской промышленности, а также при производстве штампов, пресс-форм и машинных компонентов. Высокая точность и скорость обработки достигаются за счет современной системы ЧПУ и динамичных сервоприводов по осям X, Y и Z с комплектующими от ведущих мировых производителей.

Комплектующие

Система ЧПУ 0I MF PLUS FANUC (Япония)
Шпиндель (BT40, мех.) HITIC (Китай)
Подшипник (P4) NACHI / NSK (Япония)
ШВП (C3) HIWIN / PMI (Тайвань / Япония)
Направляющие (P-класс точности) HIWIN / PMI (Тайвань / Япония)
Инструментальный магазин AI MACH / POJU / OKADA (Китай / Тайвань)
Пневмокомпоненты Air Tac (Тайвань)
Пуск привода Mitsubishi (Япония)
Бустер шпинделя POJU / HAOCHENG (Китай / Тайвань)
Электрокомпоненты Schneider / ELCO (Франция / Китай)

Конструктивные особенности

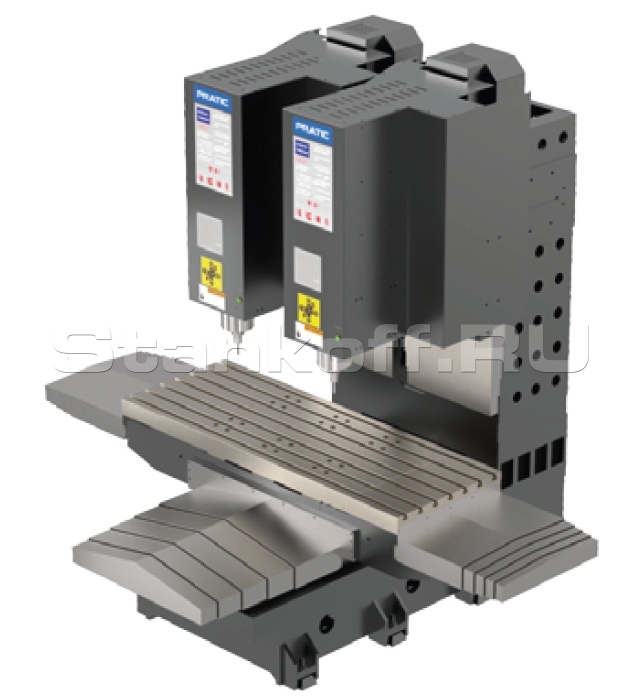

Высокопрочная станина из чугуна

Станина из чугуна HT300 и подвижная конструкция обеспечивают высокую точность и надежность при высокой скорости обработки детали. Движущиеся части, опоры, рабочий стол и шпиндельная бабка вылиты из высокопрочного литья марки HT300. По сравнению с минеральным литьем и сварными конструкциями, HT300 обладает большей жесткостью и надежностью, улучшая точность позиционирования и снижая риск резонанса. Предел прочности у HT300 в пять раз выше, что уменьшает вероятность деформаций и поломок оборудования.

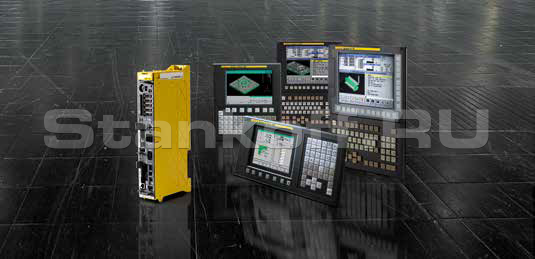

Система ЧПУ FANUC

ЧПУ серии 0i-MODEL F — универсальное и надежное решение с широким набором функций для разных задач. Система поддерживает до 11 осей подачи, 4 шпинделя и до 2 дополнительных каналов, обеспечивает одновременную обработку в 4 осях или режиме 3+2. В комплект входит всё необходимое программное обеспечение, а также встроены функции безопасности FANUC Dual Check Safety и удобное диалоговое программирование MANUAL GUIDE i и TURN MATE i. 0i-MODEL F отличается оптимизированной траекторией, предпросмотром программ и высокой ремонтопригодностью, сохраняя лучшее соотношение цена-качество и функции, сравнимые с серией 30i-MODEL B.

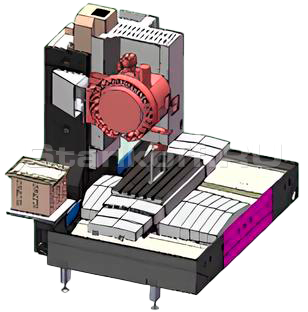

Вертикальная установка инструментального магазина

Исключает боковые нагрузки на колонну, равномерно распределяет нагрузку на опору и предотвращает деформации, что обеспечивает стабильную смену инструмента.

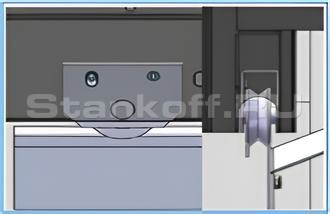

Передняя дверь

Направляющие передней двери защищены от попадания стружки и схода роликов с рельсов, что упрощает очистку и снижает расходы на обслуживание.

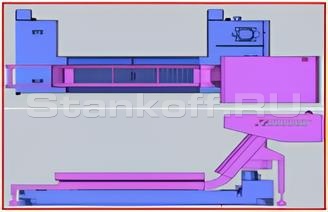

Система удаления стружки

Новая герметичная конструкция системы удаления стружки повысила эффективность автоматической очистки, позволяя увеличивать интервалы между очистками с 3 дней до 2 недель.

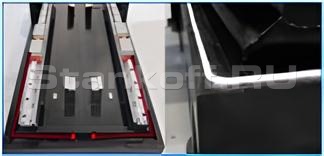

Канавка для стока СОЖ и уплотнительная канавка

Канавка для стока СОЖ и уплотнительная канавка на станине предотвращают утечки СОЖ и стружки, поддерживая чистоту рабочей зоны.

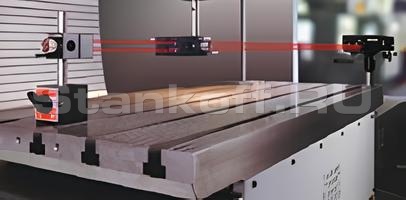

Точность и повторяемость позиционирования

Точность и повторяемость позиционирования линейных и вращающихся осей у станков PRATIC значительно выше конкурентов благодаря литой конструкции и передовым инженерным решениям, проверенным по стандарту ISO 10791-4:1998.

Стандартная комплектация

  • Система управления FANUC 0I MF PLUS;
  • Механические шпиндели высокой жесткости 20000 об/мин. BT30;
  • Высокопроизводительный серводвигатель по осям X/Y/Z;
  • Устройство автоматической подачи смазки (Автоматическая смазка направляющих);
  • Станина станка и основные компоненты изготовлены из чугуна HT300;
  • Полностью закрытый защитный кожух из листового металла;
  • Система водяного охлаждения (подача СОЖ в зону резания);
  • Встроенный операционный шкаф 10. MPG маховик;
  • LAN порт;
  • Трансформатор 20 кВт;
  • Инструментальные магазины дискового типа BТ30-21;
  • Лампа вызова оператора (красный, желтый, зеленый);
  • Рабочее освещение;
  • Воздушный пистолет;
  • Масляная система охлаждения шпинделей;
  • Продувка конуса шпинделей при смене инструмента;
  • Автоматическая система централизованной смазки.

Дополнительные опции

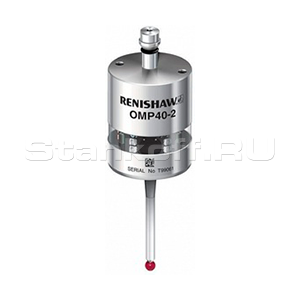

 Датчик OMP40 OPT/OPT (LEG)

Датчик OMP40 OPT/OPT (LEG)

Компактный контактный 3D-триггер с оптической передачей сигналов для установки заготовок и контроля обработки на средних и больших обрабатывающих центрах. Позволяет сократить время наладки почти на 90%, снизить брак и затраты на крепеж.

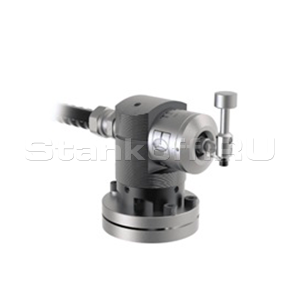

 Контактный датчик TS27R

Контактный датчик TS27R

Компактная 3D-система наладки инструмента с кабельной передачей сигналов, предназначенная для быстрой проверки длины, диаметра и обнаружения поломки инструментов.

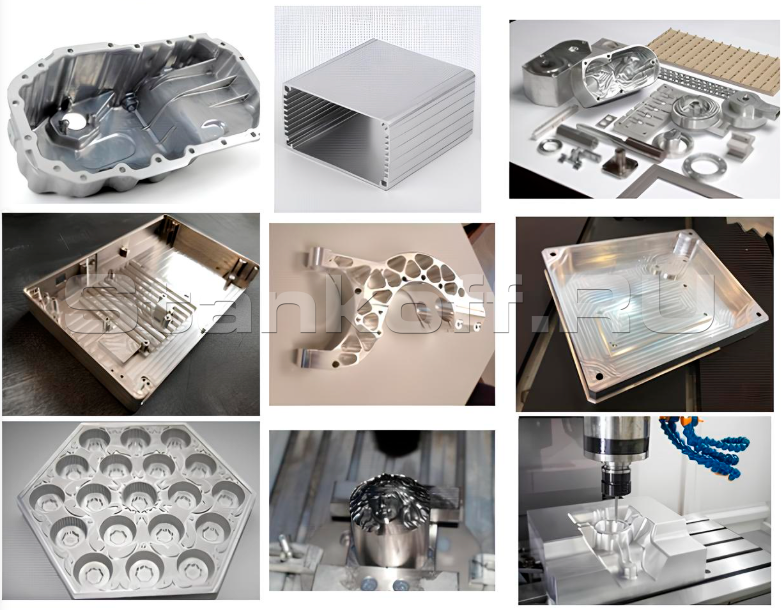

Получаемые изделия

Перемещения
X ось, мм550
Y ось, мм500
Z ось, мм550
Расстояние от торца шпинделя до центра стола, мм120-670
Расстояние между центрами шпинделей, мм550
Рабочий стол
Размеры, мм1200x500
Грузоподъемность, кг/м2450
Количество/ширина Т-пазов, мм5/18
Расстояние между Т-пазами, мм100
Шпиндель
Макс. скорость, об/мин12000
Тип приводаDirect-type
КонусBT40
Тип установкивертикальный
Подачи
Ось X, ускоренная, м/мин48
Ось Y, ускоренная, м/мин48
Ось Z, ускоренная, м/мин48
Диапазон рабочей подачи X, мм/мин1~10000
Диапазон рабочей подачи Y, мм/мин1~10000
Диапазон рабочей подачи Z, мм/мин1~10000
Точность позиционирования, мм±0.005
Точность повторного позиционирования, мм±0,003/300
Привод
Сервопривод по осям, мощность, кВт (X/Y/Z)3,0 / 3,0 / 3,0
Сервопривод по осям, крутящий момент, Нм (X/Y/Z)45 / 45 / 45
Сервопривод по осям, скорость вращения, об/мин (X/Y/Z)3000 / 3000 / 3000
Сервопривод шпинделя, мощность S1/S6, кВт7,5 / 15
Сервопривод шпинделя, крутящий момент S1/S6, Нм35,8 / 95,5
Сервопривод шпинделя, скорость вращения, об/мин12000
Инструментальный магазин
ТипДисковый
КонусBT40
Вместимость, шт24
Макс. диаметр/длина/вес (занятые соседние гнезда), мм/кгΦ80 / 300 / 8
Макс. диаметр при свободных соседних гнездах, ммΦ150
Время смены инструмента, сек2
Требования к питанию
Трансформатор, КВА25
Давление воздуха, МПа0,6-0,9
Система смазки
Шарико-винтовая параавтоматическая
Линейные направляющиеавтоматическая
Охлаждение
Тип системыВодоструйная система внешнего охлаждения
Мощность привода, кВт0,75
Детали защиты
Защита рабочей зоныЗакрытая кабинетная защита
Защита направляющихТелескопическая защита
Рабочие условия
Электропитание3Φ, 380В, 50Гц
Температура, °C5-40
Влажность, %30-75
Вибрация<0,5G
Габаритные размеры
Высота, мм2875
Ширина, мм3200
Длина, мм2700
Вес, кг7000
