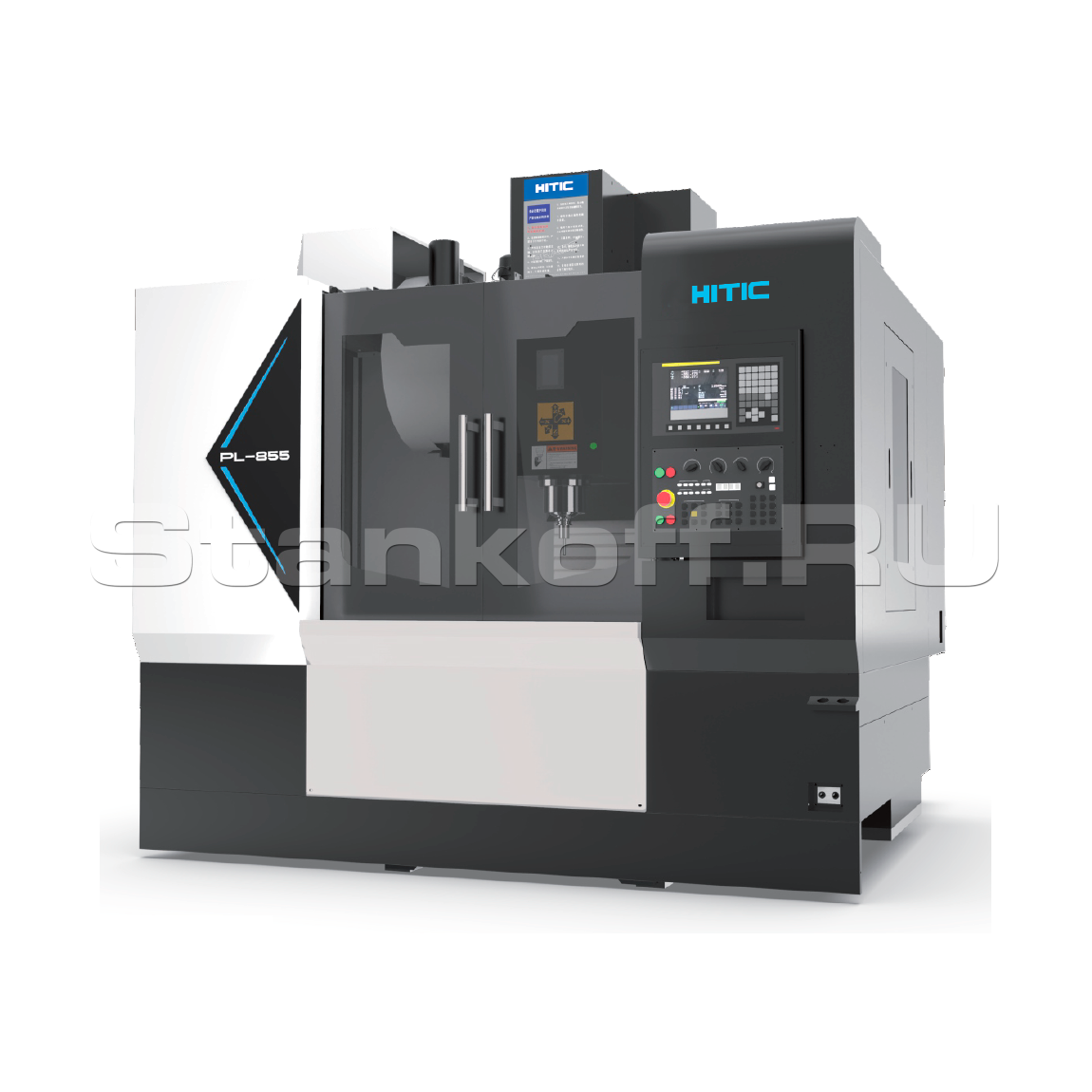

3-х осевой вертикально-обрабатывающий центр с ЧПУ PRATIC PL855F/MG

Name: 3-х осевой вертикально-обрабатывающий центр с ЧПУ PRATIC PL855F/MG
Brand: PRATIC
Availability: InStock
Rating: 5 (1 reviews)

Сравнить Вопросы

PRATIC (Китай)

В наличии на складе

Краткие характеристики

Артикул PL855F/MG

Рабочий ход
Ось X, мм	800
Ось Y, мм	550
Ось Z, мм	550
Расстояние от шпинделя до поверхности стола, мм	120-670
Рабочий стол
Грузоподъемность, кг	500
Количество Т-пазов, шт	5
Ширина Т-пазов, мм	18
Расстояние между Т-пазами, мм	90
Размеры стола (ДxШ), мм	1000×550
Шпиндель
Тип установки	Вертикальный
Тип привода	Прямой
Конус	BT40
Макс. скорость, об/мин	12000
Подачи
Ускоренная подача по осям X/Y/Z, м/мин	48/48/48
Макс. скорость рабочей подачи по осям X/Y/Z, м/мин	1-10000
Точность позиционирования по осям X/Y/Z, мм	±0.005
Точность повторного позиционирования по осям X/Y/Z, мм	±0.003/300
Привод
Мощность сервопривода по осям X/Y/Z, кВт	1,8/1,8/3
Крутящий момент по осям X/Y/Z, Нм	27/27/45
Мощность сервопривода шпинделя(S1/S6), кВт	7,5/15
Крутящий момент шпинделя(S1/S6), Нм	47,7/95,5
Инструментальный магазин
Тип	Барабанный с манипулятором смены инструмента
Вместимость, шт	24
Макс. диаметр при занятых соседних гнездах/ при свободных, мм	75/150
Макс. длина инструмента, мм	300
Макс. вес инструмента, кг	8
Время смены инструмента, сек	2
Требования к питанию
Трансформатор, КВа	20
Давление воздуха, МПа	0,6-0,9
Система смазки
Шарико-винтовая пара	Автоматическая
Линейные направляющие	Автоматическая
Охлаждение
Тип системы	Водоструйная система внешнего охлаждения
Мощность привода, кВт	0,75
Детали защиты
Защита рабочей зоны	Закрытая кабинетная защита
Защита направляющих	Телескопическая защита
Общие параметры
Электропитание	3Φ, 380В, 50Гц
Температура, ℃	5-40
Влажность, %	30-75
Вибрация	<0,5G
Грузоподъемность, т/м²	2,5
Заземление, Ω	<10
Габаритные размеры
Длина, мм	2500+1000
Высота, мм	2600
Ширина, мм	2200
Масса, кг	5500

Все характеристики

Модели серии

Все товары

PL1260

PL1375

PL855F

PL855S

PL1165F

PL1165S

PL-1375S

PL1165F/MG

PLT540–2W

PLV550–2W

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Станок объединяет такие функции, как фрезерование, сверление, растачивание и нарезание резьбы. Используется для обработки металлических деталей из алюминия, стали, меди. Применяется при производстве автомобильной, аэрокосмической, медицинской техники, штампов и пресс-форм, компонентов машин и т. д. Превосходные результаты обработки благодаря современной системе ЧПУ. Высокая скорость и высокая точность благодаря динамическим сервоприводам по осям X/Y/Z и использования комплектующих мировых производителей.

Комплектующие

Система управления	Fanuc 0i-MF Plus (Япония)
Двигатели шпинделя	Fanuc (Япония)
Шпиндель BT40 ф150мм	HITIC (Китай)
Подшипник P4	NACHI/NSK (Япония)
ШВП C3	HIWIN/ PMI (Тайвань/Япония)
Направляющие P-класса точности	HIWIN/ PMI (Тайвань/Япония)
Инструментальный магазин	OKADA / POJU (Тайвань / Китай)
Пневмокомпоненты	AIRTAC (Тайвань)
Пуск привода	Mitsubishi (Япония)
Бустер шпинделя	POJU/HAOCHENG (Китай/Тайвань)
Электрокомпоненты	Schneider/ ELCO (Франция/Китай)

Конструктивные особенности

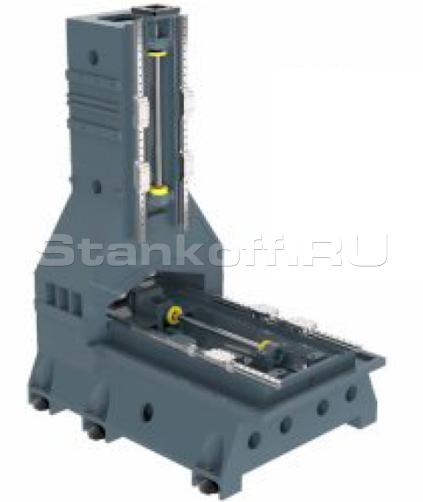

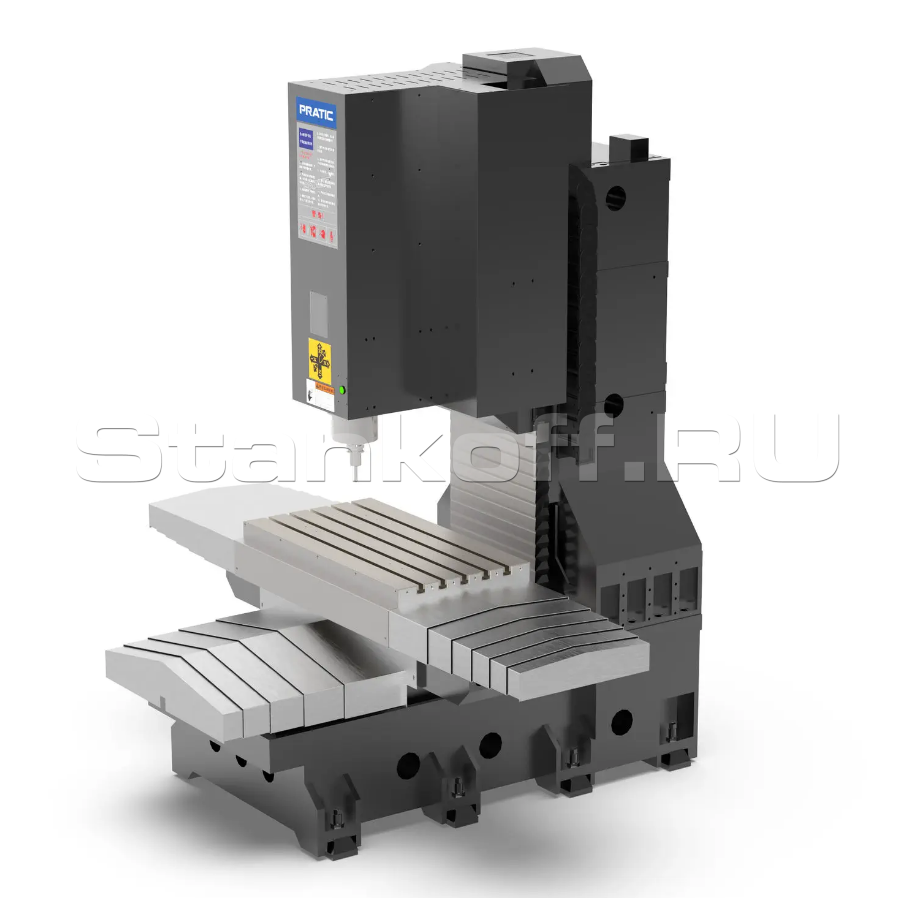

Высокопрочная конструкция

Колонна станка с А-образной конструкцией, рассчитанной с применением 3D-оптимизации, обеспечивает высокую жёсткость и точность обработки. Основные элементы — станина, колонна и др. — изготовлены из высококачественного чугуна Meehanite HT300, обладающего отличной виброустойчивостью. После отжига и естественного старения полностью устраняются внутренние напряжения, что повышает стабильность работы. Конструктивные детали анализируются и оптимизируются с помощью программного обеспечения для анализа методом конечных элементов, чтобы обеспечить стабильность и долговременную точность станка.

ШВП

На всех трёх осях установлены ШВП класса C3 в сочетании с высокоточными подшипниками и стопорными гайками, что обеспечивает высокую точность и плавную работу станка.

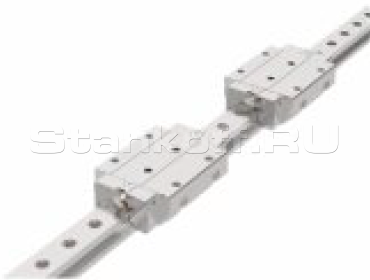

Роликовые направляющие

Применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).

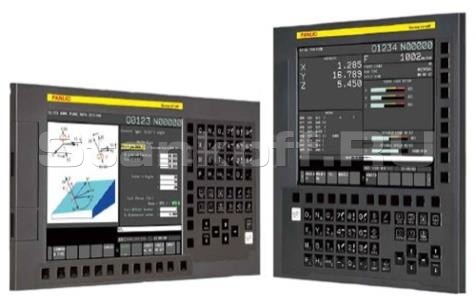

Система ЧПУ Fanuc 0i-MF Plus (Япония)

Одна из самых мощных и стабильных систем цифрового управления, с мощными PLC и центральным процессором, превосходным качеством и динамической точностью управления, высоким разрешением и высокой частотой дискретизации. Наиболее распространенная система ЧПУ в России. Исключительная надежность с наработкой на отказ до 50 лет. Интерфейс полностью на русском языке. 10,4-дюймовый LCD-дисплей, 2 Мб памяти. Интерфейсы подключения USB и Ethernet (RJ-45). Базовый комплект включает пакет высокоскоростной и высокоточной обработки AICC-1 для оптимизации ускорения и торможения приводов и контроля прохождения траектории. Функция жесткого нарезания резьбы.

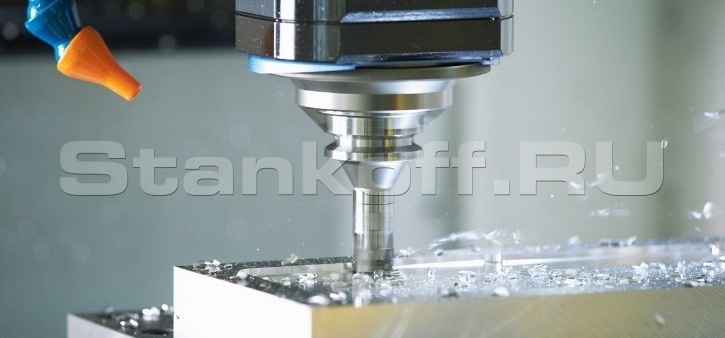

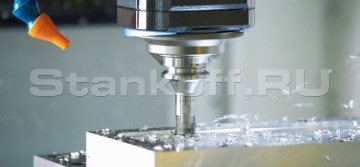

Шпиндель BT40

Шпиндель BT40 с прямым приводом обеспечивает высокоточную и высокоскоростную резку.
Шпиндель на 12000 об/мин оснащен увеличенным двигателем и напрямую приводится в действие серводвигателем с тормозом. Он стабилен и надежен при выполнении высокоскоростного фрезерования или сверления. Конструкция охлаждения с постоянной температурой, низкое повышение температуры, небольшая термическая деформация, стабильная производительность обработки. Дополнительная автономная функция кольцевого распыления воды, эффективно продлевающая срок службы инструмента.

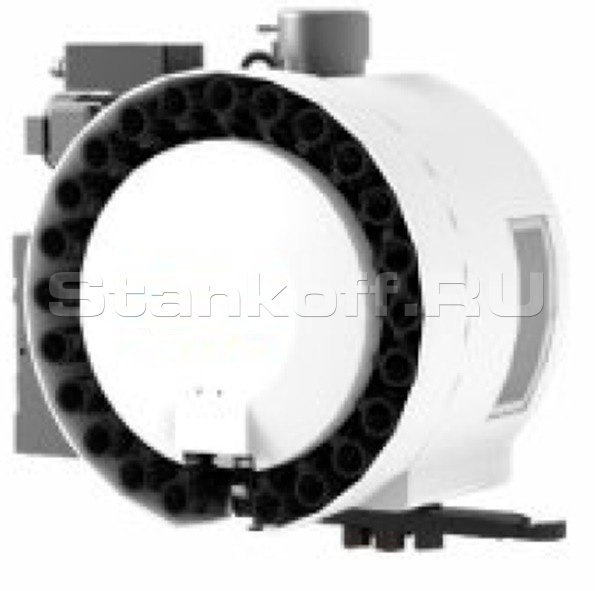

Устройство автоматической смены инструмента

Магазин инструментов дискового типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.

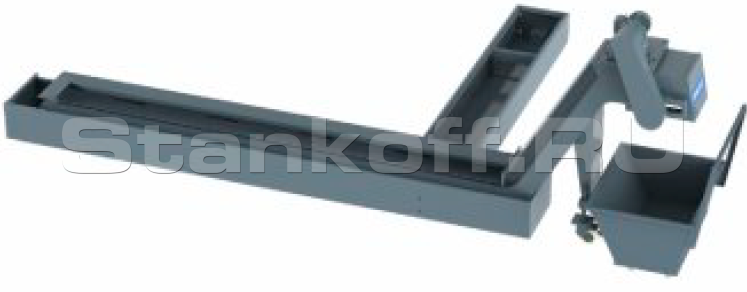

Конвейер для удаления стружки

Стружкоуборочный конвейер цепного типа с тележкой для стружки и баком СОЖ.

Автоматическая система смазки

Централизованная система смазки компонентов станка

Панель управления

Встроена в корпус станка для удобного доступа и управления. Дополнительно предусмотрен переносной пульт с маховичком (MPG) для точной ручной настройки.

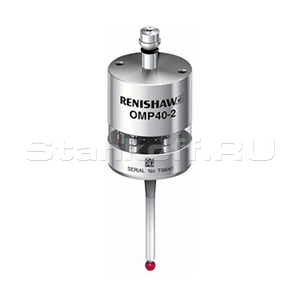

Датчик OMP40 OPT/OPT (LEG)

Компактный 3D контактный датчик с оптической передачей сигнала, предназначенный для установки и контроля заготовок на средних и крупных обрабатывающих центрах.
Позволяет сократить время наладки до 90%, уменьшить брак и снизить расходы на оснастку.

Контактный датчик TS27R

Контактный 3D-датчик наладки инструмента от Renishaw с кабельной передачей сигнала.
Используется для контроля поломки, а также быстрого измерения длины и диаметра различных инструментов.

Стандартная комплектация

Система ЧПУ FANUC 0i-MF PLUS+Manual Guide (lисплей системы ЧПУ с диагональю 10,4" на панели оператора, русифицированный интерфейс);
Переносной ручной пульт оператора с маховичком (MPG);
USB, RS-232 и Ethernet (LAN) порты;
Жесткое нарезание резьбы метчиком;
Основание, колонна и подвижные части станка из чугуна марки Meehanite HT300;
Серводвигатели осей X/Y/Z производства FANUC (Япония);
Система охлаждения шпинделя с охладителем масла (чиллер);
Автоматическая централизованная система смазки компонентов станка;
Обдув конуса шпинделя воздухом во время цикла смены инструмента;
Система подачи СОЖ в зону резания с возможность подачи СОЖ через форсунки на торце шпинделя ;
Гибкие трубки с соплами для подачи СОЖ (2 шт.) и воздуха (1 шт.), с боковой стороны шпинделя;
Кабинетная защита рабочей зоны – боковые кожуха с дверцами (слева и справа), передние двери на магнитах и с защитным замком SS/E-01A, задняя стенка и крыша станка;
Телескопические защитные кожухи направляющих из нержавеющей стали на осях X/Y/Z;
Теплообменное устройство электрошкафа;
Трансформатор;
Трехцветная сигнальная лампа индикации состояния оборудования;
Освещение рабочей зоны (по 1 лампе слева и справ в рабочей зоне, всего 2 лампы);
Пистолет для обдува воздухом;
Пистолет СОЖ;
Комплект инструментов для обслуживания оборудования с ящиком;
Комплект болтов и опор для установки оборудования;
Форсунки для смыва стружки в рабочей зоне, на задней стенке станка (по 3 гибких трубки с соплами, слева и справа от колонны станка, всего 6 шт.);
Стружкоуборочный конвейер цепного типа с тележкой для стружки;
Датчик Renishaw TS27R для наладки инструмента;
Датчик OMP40 для привязки заготовки.
