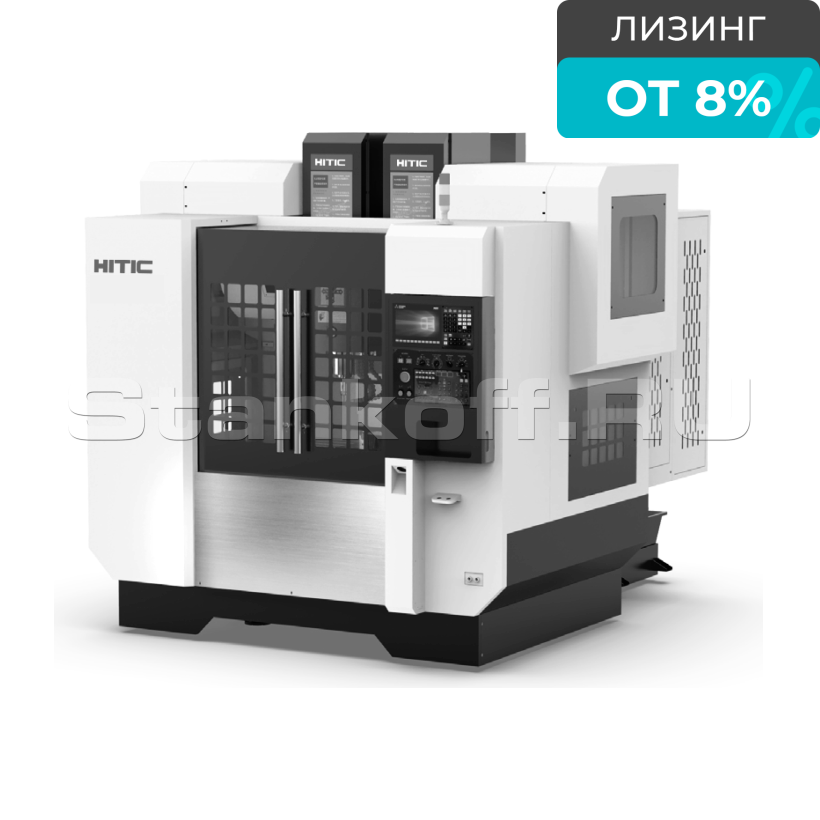

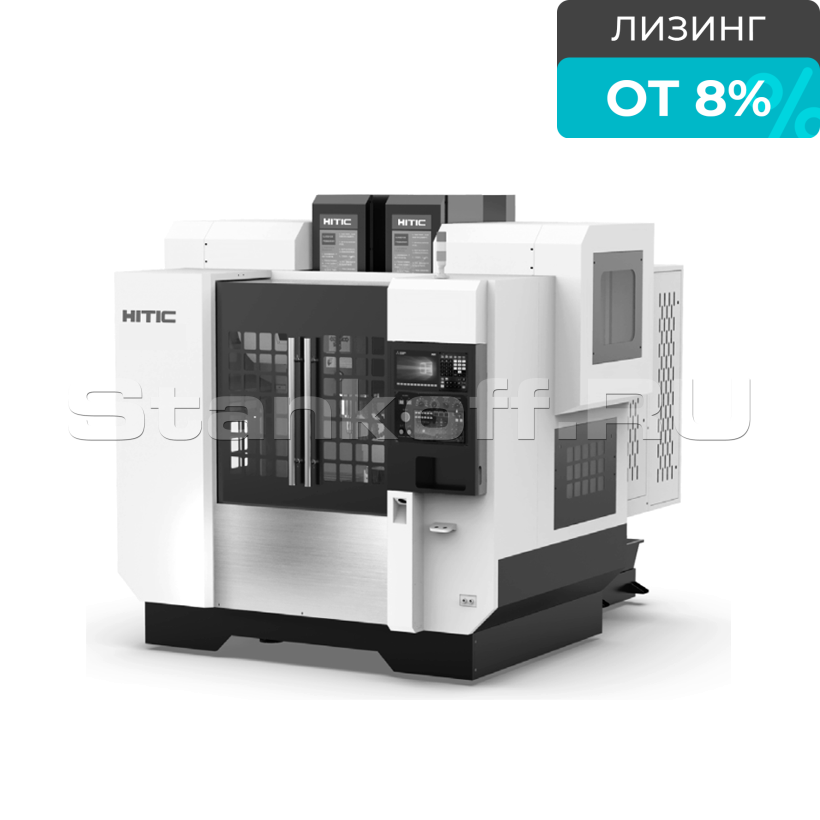

Вертикальный обрабатывающий центр PRATIC PLT540–2W

Куда отправить цену?

В наличии на складе

Доставка: до Москвы

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Динар Гатауллин

+7 995 888-07-38

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с PLT540–2W

Фрезерные центры — инновационное решение для вашего производства

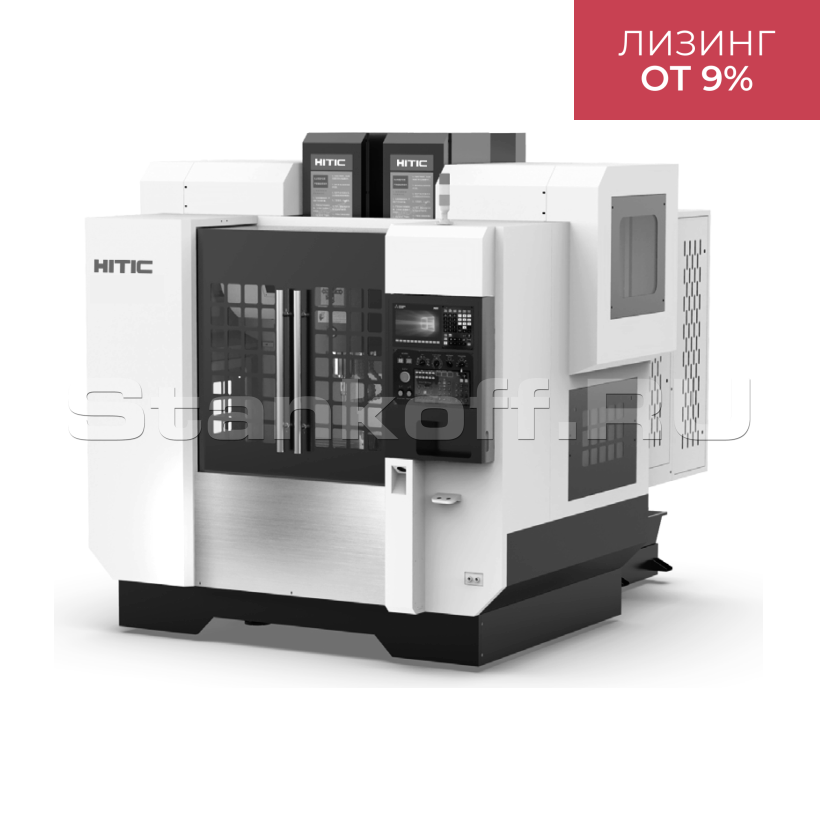

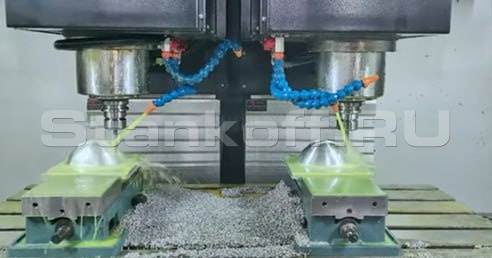

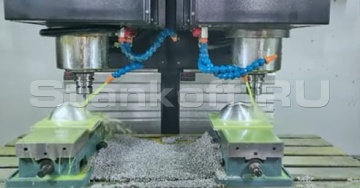

Вертикальный обрабатывающий центр PRATIC PLT540–2W — двухшпиндельный трехосевой станок с ЧПУ, объединяющий фрезерование, сверление, растачивание и нарезание резьбы. Позволяет одновременно обрабатывать две однотипные детали, что удваивает производительность и экономит пространство. Подходит для обработки алюминия, стали и меди, используется в автомобильной, аэрокосмической и медицинской промышленности. Обеспечивает высокую точность и скорость благодаря современным сервоприводам и качественным комплектующим.

Комплектующие

Система ЧПУ 0I MF PLUS	FANUC (Япония)
Шпиндель (BT30 мех.)	HITIC (Китай)
Подшипник (P4)	NACHI / NSK (Япония)
ШВП (C3)	HIWIN / PMI (Тайвань / Япония)
Направляющие (P-класс точности)	HIWIN / PMI (Тайвань / Япония)
Инструментальный магазин	SHENG JIE (Китай)
Пневмокомпоненты	Air Tac (Тайвань)
Пуск привода	Mitsubishi (Япония)
Бустер шпинделя	POJU / HAOCHENG (Китай / Тайвань)
Электрокомпоненты	Schneider / ELCO (Франция / Китай)

Конструктивные особенности

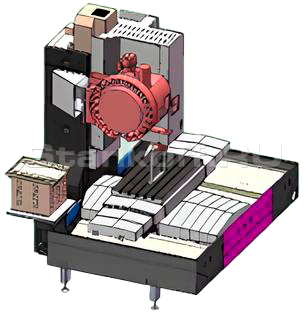

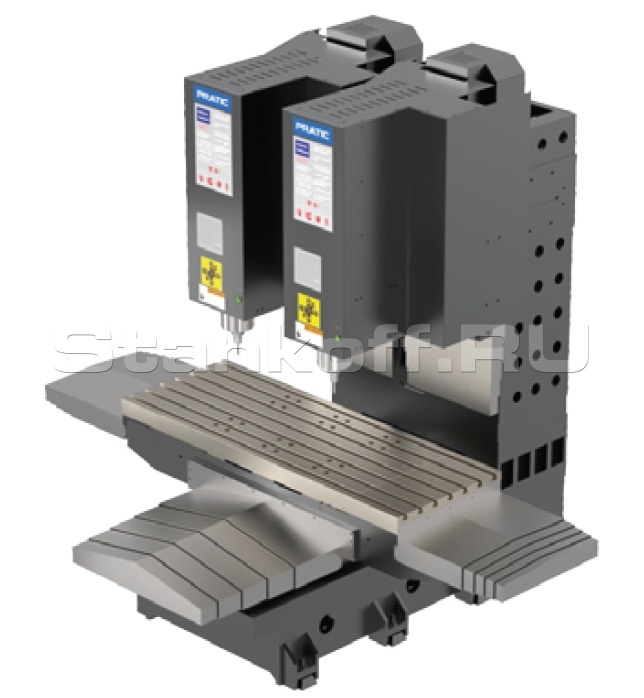

Высокопрочная станина из чугуна

Станина из чугуна HT300 и подвижная конструкция обеспечивают высокую точность и надежность при высокой скорости обработки детали. Движущиеся части, опоры, рабочий стол и шпиндельная бабка вылиты из высокопрочного литья марки HT300. По сравнению с минеральным литьем и сварными конструкциями, HT300 обладает большей жесткостью и надежностью, улучшая точность позиционирования и снижая риск резонанса. Предел прочности у HT300 в пять раз выше, что уменьшает вероятность деформаций и поломок оборудования.

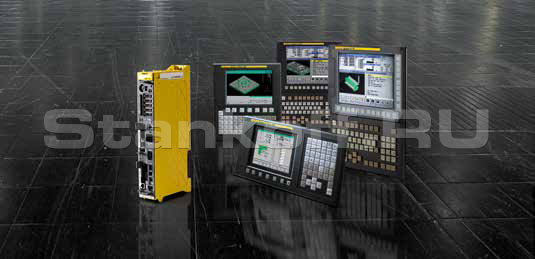

Система ЧПУ FANUC

ЧПУ серии 0i-MODEL F — универсальное и надежное решение с широким набором функций для разных задач. Система поддерживает до 11 осей подачи, 4 шпинделя и до 2 дополнительных каналов, обеспечивает одновременную обработку в 4 осях или режиме 3+2. В комплект входит всё необходимое программное обеспечение, а также встроены функции безопасности FANUC Dual Check Safety и удобное диалоговое программирование MANUAL GUIDE i и TURN MATE i. 0i-MODEL F отличается оптимизированной траекторией, предпросмотром программ и высокой ремонтопригодностью, сохраняя лучшее соотношение цена-качество и функции, сравнимые с серией 30i-MODEL B.

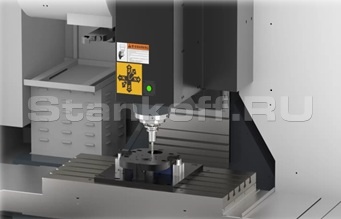

Шпиндель BT30 с приводом Direct drive

Шпиндель BT30 с прямым приводом обеспечивает точную и быструю резку на скорости до 20 000 об/мин. Оснащён мощным серводвигателем с тормозом, что гарантирует стабильную и надёжную работу при фрезеровании и сверлении. Система охлаждения поддерживает постоянную температуру, снижая термическую деформацию и обеспечивая стабильность обработки. Встроенное кольцевое распыление воды увеличивает срок службы инструмента.

Вертикальная установка инструментального магазина

Исключает боковые нагрузки на колонну, равномерно распределяет нагрузку на опору и предотвращает деформации, что обеспечивает стабильную смену инструмента.

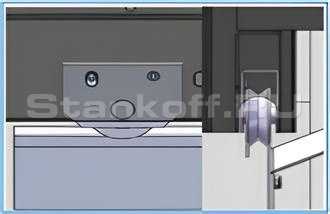

Передняя дверь

Направляющие передней двери защищены от попадания стружки и схода роликов с рельсов, что упрощает очистку и снижает расходы на обслуживание.

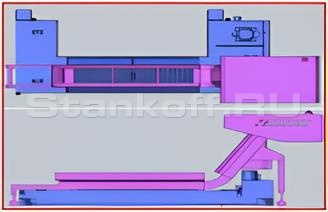

Система удаления стружки

Новая герметичная конструкция системы удаления стружки повысила эффективность автоматической очистки, позволяя увеличивать интервалы между очистками с 3 дней до 2 недель.

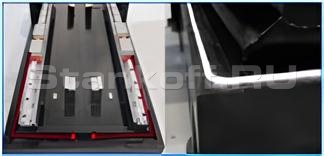

Канавка для стока СОЖ и уплотнительная канавка

Канавка для стока СОЖ и уплотнительная канавка на станине предотвращают утечки СОЖ и стружки, поддерживая чистоту рабочей зоны.

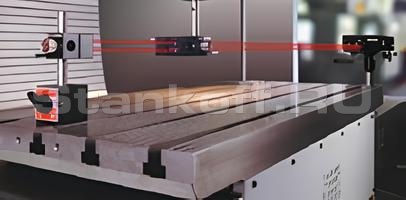

Точность и повторяемость позиционирования

Точность и повторяемость позиционирования линейных и вращающихся осей у станков PRATIC значительно выше конкурентов благодаря литой конструкции и передовым инженерным решениям, проверенным по стандарту ISO 10791-4:1998.

Стандартная комплектация

Система управления FANUC 0I MF PLUS;
Механические шпиндели высокой жесткости 20000 об/мин. BT30;
Высокопроизводительный серводвигатель по осям X/Y/Z;
Устройство автоматической подачи смазки (Автоматическая смазка направляющих);
Станина станка и основные компоненты изготовлены из чугуна HT300;
Полностью закрытый защитный кожух из листового металла;
Система водяного охлаждения (подача СОЖ в зону резания);
Встроенный операционный шкаф;
MPG маховик;
LAN порт;
Трансформатор 20 кВт;
Инструментальные магазины дискового типа BТ30-21;
Лампа вызова оператора (красный, желтый, зеленый);
Рабочее освещение;
Воздушный пистолет;
Масляная система охлаждения шпинделей;
Продувка конуса шпинделей при смене инструмента;
Автоматическая система централизованной смазки.

Перемещения
X ось, мм	500
Y ось, мм	425
Z ось, мм	365
Расстояние от торца шпинделя до центра стола, мм	120–485
Расстояние между центрами шпинделей, мм	660
Рабочий стол
Размеры, мм	1260x420
Грузоподъемность, кг/м²	400
Количество / ширина T-пазов, мм	3 / 18
Расстояние между T-пазами, мм	150
Шпиндель
Макс. скорость, об/мин	20000
Тип привода	Direct-type
Конус	BT30
Тип установки	Вертикальный
Подачи
Ось X, ускоренная, м/мин	48
Ось Y, ускоренная, м/мин	48
Ось Z, ускоренная, м/мин	48
Диапазон рабочей подачи X, мм/мин	1~10000
Диапазон рабочей подачи Y, мм/мин	1~10000
Диапазон рабочей подачи Z, мм/мин	1~10000
Точность позиционирования, мм	±0,005
Точность повторного позиционирования, мм	±0,003/300
Привод
Сервопривод по осям, мощность, кВт (X/Y/Z)	2,7 / 2,7 / 3
Сервопривод по осям, крутящий момент, Нм (X/Y/Z)	46 / 46 / 45
Сервопривод по осям, скорость вращения, об/мин (X/Y/Z)	4000 / 4000 / 4000
Сервопривод шпинделя, мощность S1/S6, кВт	3,7 / 5,5
Сервопривод шпинделя, крутящий момент S1/S6, Нм	11,8 / 28,7
Сервопривод шпинделя, скорость вращения, об/мин	20000
Инструментальный магазин
Тип	Дисковый
Конус	BT30
Вместимость, шт	16 / 21
Макс. диаметр инструмента, мм	80
Макс. длина инструмента, мм	250
Макс. вес инструмента, кг	3
Время смены инструмента, сек	1,2
Требования к питанию
Трансформатор, КВА	20
Давление воздуха, МПа	0,6–0,9
Система смазки
Шарико-винтовая пара	Автоматическая
Линейные направляющие	Автоматическая
Охлаждение
Тип системы	Водоструйная система внешнего охлаждения
Мощность привода, кВт	0,75
Детали защиты
Защита рабочей зоны	Закрытая кабинетная защита
Защита направляющих	Телескопическая защита
Требования к окружающей среде
Электропитание
Температура, °C	5–40
Влажность, %	30–75
Вибрация	<0,5G
Габаритные размеры
Длина, мм	3000
Высота, мм	2250
Ширина, мм	2650
Вес, кг	4500
