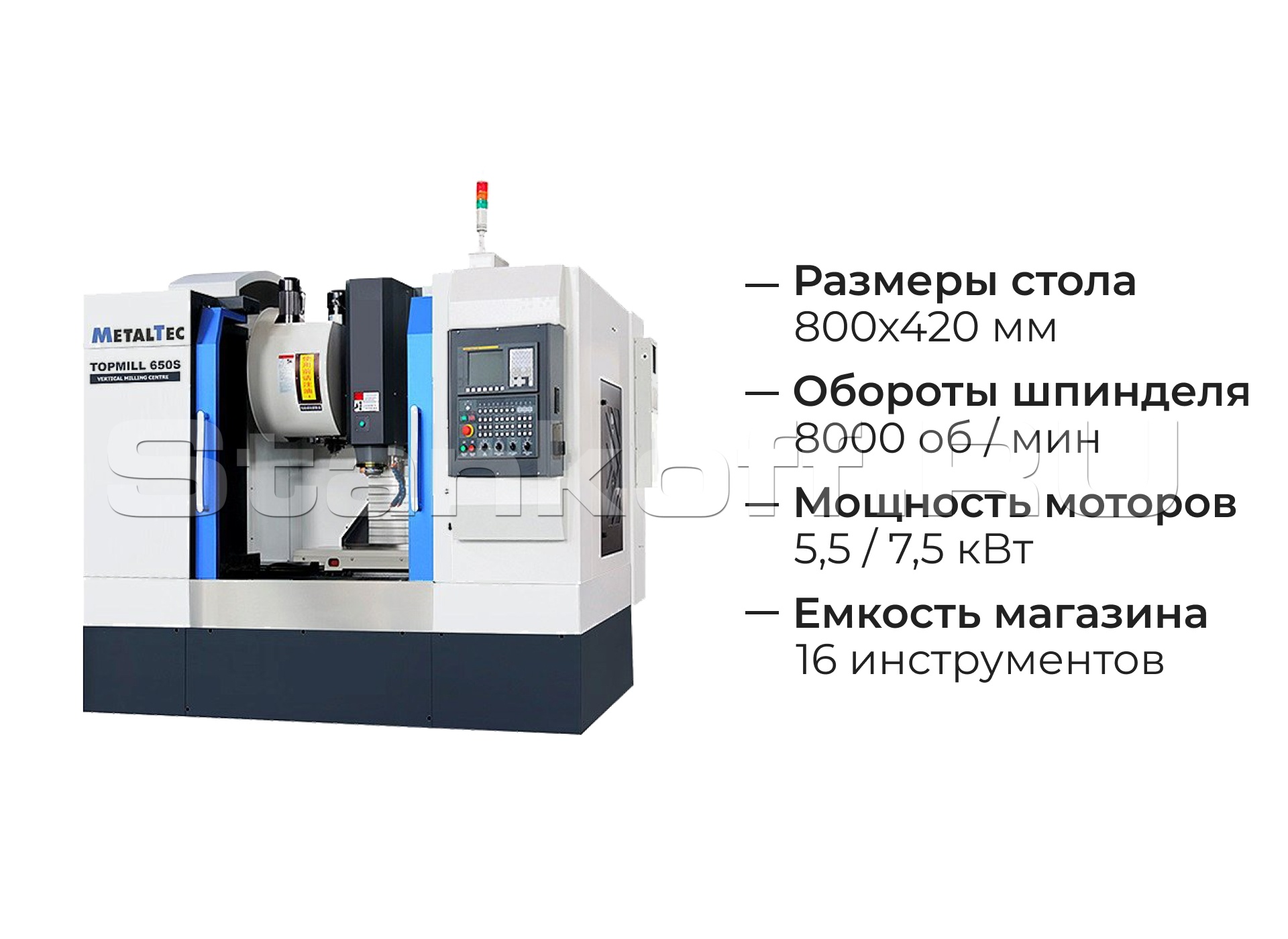

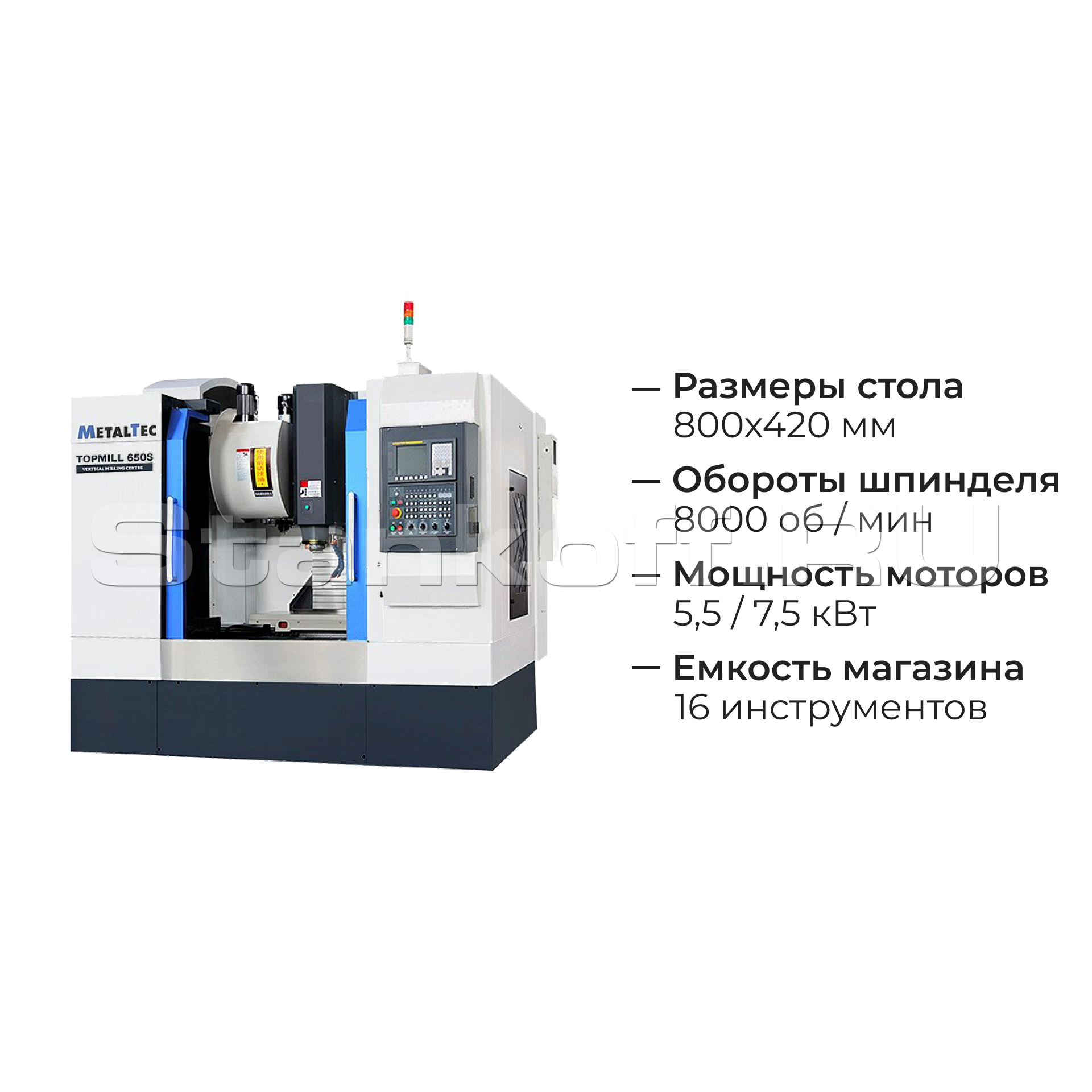

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S
/ 16
Краткие характеристики
Артикул
TOPMILL 650S
| Размеры рабочего стола, мм | 800 x 420 |
| Наибольшая нагрузка на стол, кг | 500 |
| T-пазы стола, мм | 18 x 80 x 5 |
| Перемещение по оси X, мм | 650 |
| Перемещение по оси Y, мм | 450 |
| Перемещение по оси Z, мм | 510 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 660 |
| Расстояние от шпинделя до колонны, мм | 470 |
| Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
| Шарико-винтовые пары, X / Y / Z | 4012 / 4012 / 4012 / Класс точности P4 |
| Обороты шпинделя, об/мин | 8000 (ременной привод) |
| Мощность электродвигателя главного привода (пост. / 30 мин.), кВт | 5,5 / 7,5 |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 16 |
| Максимальный вес устанавливаемого инструмента, кг | 15 |
| Максимальный диаметр устанавливаемого инструмента, мм | 100 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 20 000 |
| Серводвигатели SIEMENS, X / Y / Z/, нм | 7,5 / 7,5 / 15 |
| Скорость обработки, мм/мин | 1 - 10 000 |
| Точность позиционирования, мм | ± 0,005 |
| Повторяемость, мм | ± 0,003 |
| Напряжение, В / Частота, Гц | 380 ± 10% / 50 ± 10% |
| Общая установленная мощность, кВт | 11 |
| Давление воздуха, МПа | 0,6 |
| Габаритные размеры: | |
| Длина, мм | 2350 |
| Ширина, мм | 2270 |
| Высота, мм | 2500 |
| Вес, кг | 4300 |
Конструктив
Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Комплектация
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 16T | OKADA (Тайвань) |
| 3 | ШВП по оси Х | 4012 / P4 | HIWIN (Тайвань) |
| 4 | ШВП по оси Y | 4012 / P4 | HIWIN (Тайвань) |
| 5 | ШВП по оси Z | 4012 / P4 | HIWIN (Тайвань) |
| 6 | Подшипник винтовой | NSK / FAG (Япония) | |
| 7 | Муфта | ||
| 8 | Насос-кулант | Китай | |
| 9 | Автоматическая система смазки | Китай | |
| 10 | Пневмосистема | AirTac (Тайвань) | |
| 11 | Линейные направляющие квадратного сечения по оси Х |
45 мм | HIWIN (Тайвань) |
| 12 | Линейные направляющие квадратного сечения по оси Y |
45 мм | HIWIN (Тайвань) |
| 13 | Линейные направляющие квадратного сечения по оси Z |
45 мм | HIWIN (Тайвань) |
Конструктивные особенности
Цельнолитая массивная станина
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

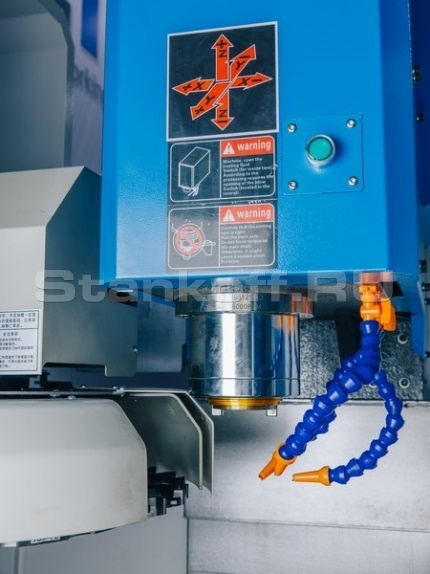

Промышленный электрошпиндель Volis (Тайвань)
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
Система управления SIEMENS 808D ADVANCED
• Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);
• Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампо
• Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм.
• Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампо
• Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм.
Цифровые серводвигатели и драйверы SIEMENS
Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
Линейные направляющие HIWIN (Тайвань)
• Высокая технологичность;
• Продолжительный период эксплуатации;
• Высокие скорости перемещения;
• Высокая несущая способность;
• Простота смазки и взаимозаменяемость.
• Продолжительный период эксплуатации;
• Высокие скорости перемещения;
• Высокая несущая способность;
• Простота смазки и взаимозаменяемость.

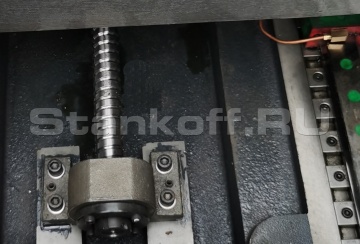

Шарико-винтовые передачи HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
Система подачи СОЖ в зону резания
Предназначена для охлаждения инструмента во время обработки.
Автоматическая система смазки
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

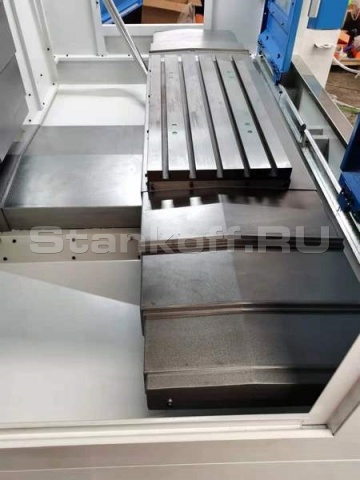

Телескопические защитные кожухи
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
Характеристики
| Размеры рабочего стола, мм | 800 x 420 |
| Наибольшая нагрузка на стол, кг | 500 |
| T-пазы стола, мм | 18 x 80 x 5 |
| Перемещение по оси X, мм | 650 |
| Перемещение по оси Y, мм | 450 |
| Перемещение по оси Z, мм | 510 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 660 |
| Расстояние от шпинделя до колонны, мм | 470 |
| Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
| Шарико-винтовые пары, X / Y / Z | 4012 / 4012 / 4012 / Класс точности P4 |
| Обороты шпинделя, об/мин | 8000 (ременной привод) |
| Мощность электродвигателя главного привода (пост. / 30 мин.), кВт | 5,5 / 7,5 |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 16 |
| Максимальный вес устанавливаемого инструмента, кг | 15 |
| Максимальный диаметр устанавливаемого инструмента, мм | 100 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 20 000 |
| Серводвигатели SIEMENS, X / Y / Z/, нм | 7,5 / 7,5 / 15 |
| Скорость обработки, мм/мин | 1 - 10 000 |
| Точность позиционирования, мм | ± 0,005 |
| Повторяемость, мм | ± 0,003 |
| Напряжение, В / Частота, Гц | 380 ± 10% / 50 ± 10% |
| Общая установленная мощность, кВт | 11 |
| Давление воздуха, МПа | 0,6 |
| Габаритные размеры: | |
| Длина, мм | 2350 |
| Ширина, мм | 2270 |
| Высота, мм | 2500 |
| Вес, кг | 4300 |
