Вертикальный обрабатывающий центр с чпу Metaltec topmill 1000
Краткие характеристики
Артикул
TOPMILL 1000
| Основные параметры | |
| Размеры рабочего стола, мм | 1000х550 |
| Наибольшая нагрузка на стол, кг | 800 |
| Т-пазы стола, мм | 5–18х100 |
| Перемещение по оси Х, мм | 800 |
| Перемещение по оси Y, мм | 500 |
| Перемещение по оси Z, мм | 550 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 105–655 |
| Направляющие перемещения, X/Y/Z | Линейные направляющие |
| Тип привода | Ремень |
| Шпиндель | |
| Обороты шпинделя, об/мин1 | 10 000 |
| Мощность электродвигателя главного привода (пост./30 мин.), кВТ | 7,5 / 11 |
| Инструментальная система | |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 24 |
| Максимальный вес устанавливаемого инструмента, кг | 8 |
| Максимальный диаметр устанавливаемого инструмента, мм | 100 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
| Скорость перемещений | |
| Быстрые перемещения по осям X/Y/Z, мм/мин | 20 000/20 000/16 000 |
| Скорость обработки, мм/мин | 1-10 000 |
| Точность | |
| Точность перемещения, мм | ±0,005/300 мм |
| Повторяемость, мм | ±0,003/300 мм |
| Энергопотребление | |
| Напряжение, В/Частота, Гц | 380±10%/50±10% |
| Общая установленная мощность, кВТ | 20 |
| Пневмосистема | |
| Давление воздуха, МПа | 0,6 |
| Габаритные размеры, мм | 2650х2250х2820 |
| Вес, кг | 5 300 |
Конструктив
Станок предназначен для высокоточной обработки металла. Он используется в производстве различных деталей, узлов машин и пресс-форм. С его помощью можно выполнять разнообразные операции, такие как фрезерование, сверление, зенкерование, растачивание и нарезание резьбы. Также этот станок подходит для обработки двухмерных и трёхмерных изогнутых поверхностей и наклонных плоскостей.
Преимущества станка:
• Высокая точность и качество обработки;
• Автоматизированные процессы. Смена инструмента и удаление стружки происходит автоматически;
• Универсальность. Подходит для широкого спектра операций по обработке металлов.
Конструктивные особенности
Цельнолитая массивная станина
Отливается из высокопрочного сплава чугуна марки MEHANITE. Отсутствие вибраций при работе станка, жесткость и стабильность конструкции обеспечивают высокое качество обработки получаемых изделий. Для снятия напряжения металла станина проходит обжиг.
Благодаря увеличенному основанию колонны конструкция имеет практически неограниченный запас прочности.
Благодаря увеличенному основанию колонны конструкция имеет практически неограниченный запас прочности.
Промышленный электрошпиндель KND
Вертикальный обрабатывающий центр с ЧПУ METALTEC TOPMILL 1000 оснащён высокоточным электрошпинделем от одного из ведущих мировых производителей — KND. Сборка шпинделей осуществляется под строгим контролем качества на всех этапах производства. Шпиндели KND, прошедшие заводскую балансировку на высокоточном оборудовании, превосходят аналоги по мощности, точности, долговечности и качеству.

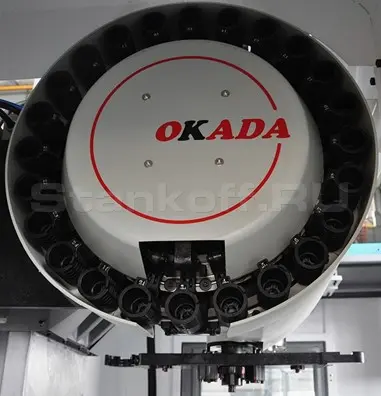

Магазин автоматической смены инструмента
Рассчитан на 24 позиции (страна производства — Тайвань). Смена инструмента происходит автоматически в соответствии с заданной оператором программой очерёдности. Очередность смены и номер ячейки инструмента устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
Система управления KND K2000MF4i
Обработка с поддержкой до четырёх осей (токарная и фрезерная обработка на станках с ЧПУ, а также токарная обработка на станках без оси Y).
Конвейер для удаления стружки
Благодаря автоматической уборке стружки станок может работать дольше без остановок на очистку.

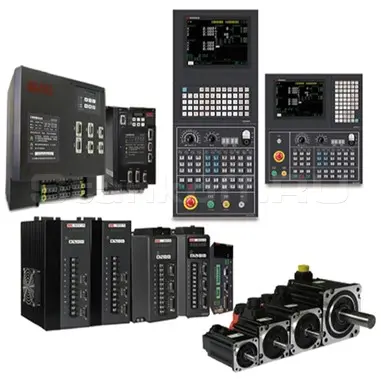

Цифровые серводвигатели и драйверы KND
Серводвигатели SIEMENS установлены на осях перемещения. Они имеют оптимальную совместимость с управляющим программным обеспечением, что обеспечивает высочайшую скорость работы и отсутствие сбоев в синхронизации между программным обеспечением, частотными преобразователями и серводвигателями.
Линейные направляющие HIWIN (Тайвань)
Отличаются высокой технологичностью, длительным сроком службы, высокой скоростью перемещения и удобством замены.
Шарико-винтовые передачи HIWIN
Представляют собой модули, преобразующие вращение двигателя в перемещение рабочего элемента станка, закреплённого на винте. Состоят из несущего винта, гайки-блока с обоймой шариков и механизма циркуляции шариков внутри гайки. Шарико-винтовые передачи HIWIN используются для перемещения по всем трём осям станка: X, Y и Z. Благодаря высокому качеству производимых компонентов, эти передачи обеспечивают максимальную точность, надёжность и жёсткость работы станка.
Система подачи СОЖ в зону резания
Охлаждает инструмент во время обработки.

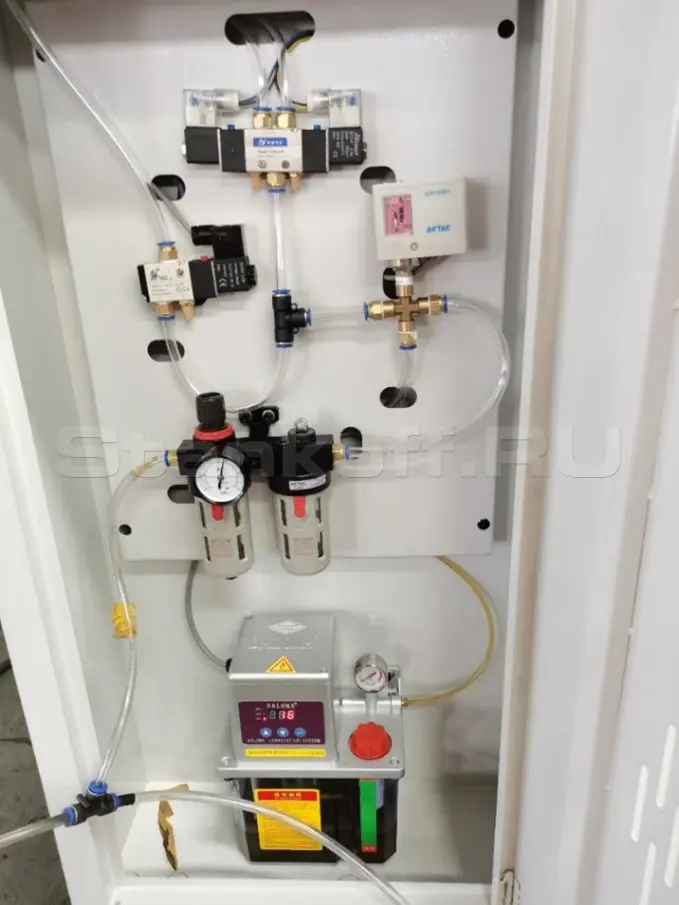

Автоматическая система смазки
Обеспечивает бесперебойную и своевременную смазку шариково-винтовой пары (ШВП) и направляющих станка.
Телескопические защитные кожухи
Направляющие качения надёжно защищены от воздействия смазочно-охлаждающей жидкости и стружки благодаря телескопическим защитным устройствам. Это позволяет существенно снизить механические нагрузки и увеличить срок службы станка.
Полки и отделения для патронов
Наличие 8 позиций для патронов позволяет оператору хранить и организовать различные инструменты в одном месте, обеспечивая быстрый и легкий доступ к ним.
Фиксатор оправки для замены инструмента
Фиксация шпинделя в неподвижном положении обеспечивает точную и надежную замену инструмента.
Комплектация
| Шпиндель | ВТ40, KND (Тайвань) |
| Магазин автосмены инструмента | ВТ40-24Т, OKADA (Тайвань) |
| ШВП по оси X/Y/Z | 40х16, HIWIN/PMI |
| Подшипник винтовой | HIWIN/PMI |
| Автоматическая система смазки | Китай |
| Линейные направляющие квадратного сечения по осям X/Y/Z | 35/45/45, HIWIN (Тайвань) |
Характеристики
| Основные параметры | |
| Размеры рабочего стола, мм | 1000х550 |
| Наибольшая нагрузка на стол, кг | 800 |
| Т-пазы стола, мм | 5–18х100 |
| Перемещение по оси Х, мм | 800 |
| Перемещение по оси Y, мм | 500 |
| Перемещение по оси Z, мм | 550 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 105–655 |
| Направляющие перемещения, X/Y/Z | Линейные направляющие |
| Тип привода | Ремень |
| Шпиндель | |
| Обороты шпинделя, об/мин1 | 10 000 |
| Мощность электродвигателя главного привода (пост./30 мин.), кВТ | 7,5 / 11 |
| Инструментальная система | |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 24 |
| Максимальный вес устанавливаемого инструмента, кг | 8 |
| Максимальный диаметр устанавливаемого инструмента, мм | 100 |
| Максимальная длина устанавливаемого инструмента, мм | 300 |
| Скорость перемещений | |
| Быстрые перемещения по осям X/Y/Z, мм/мин | 20 000/20 000/16 000 |
| Скорость обработки, мм/мин | 1-10 000 |
| Точность | |
| Точность перемещения, мм | ±0,005/300 мм |
| Повторяемость, мм | ±0,003/300 мм |
| Энергопотребление | |
| Напряжение, В/Частота, Гц | 380±10%/50±10% |
| Общая установленная мощность, кВТ | 20 |
| Пневмосистема | |
| Давление воздуха, МПа | 0,6 |
| Габаритные размеры, мм | 2650х2250х2820 |
| Вес, кг | 5 300 |
