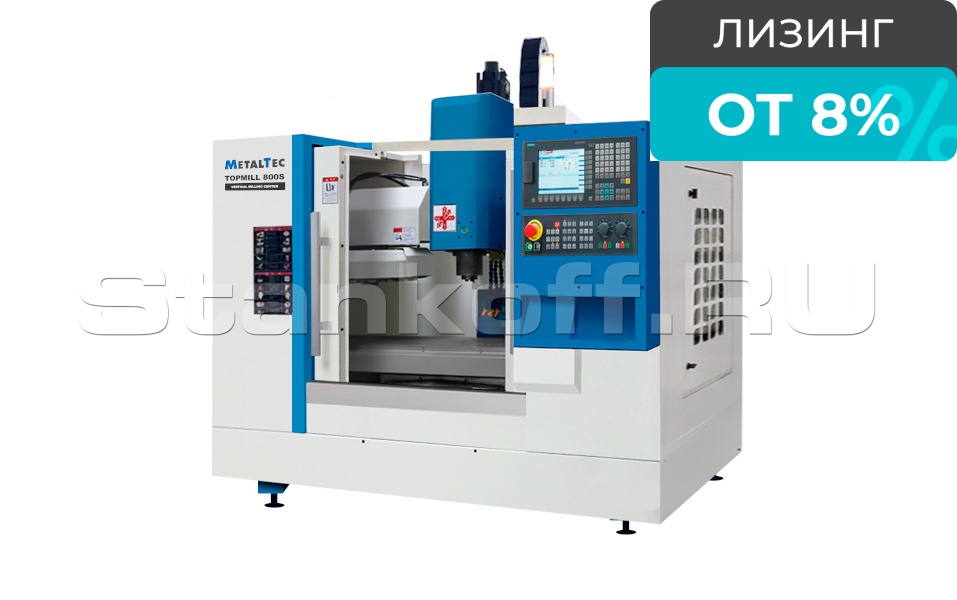

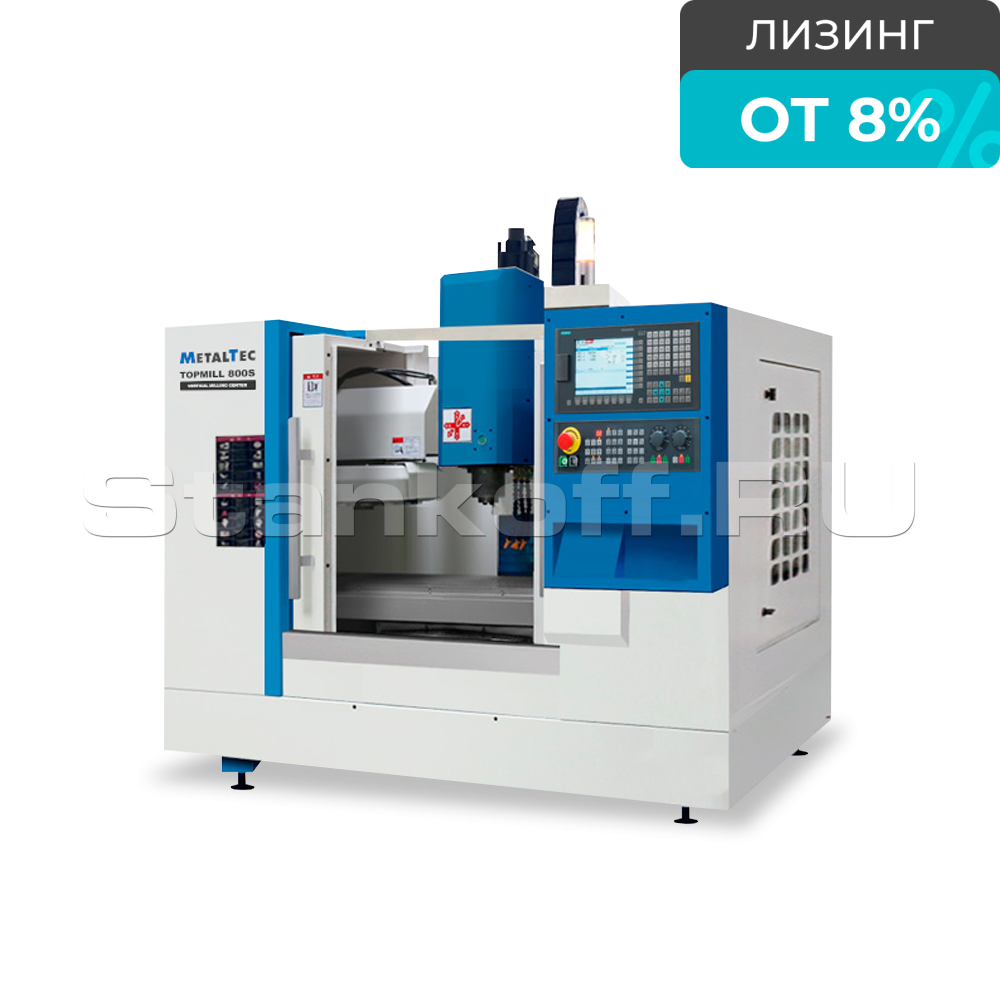

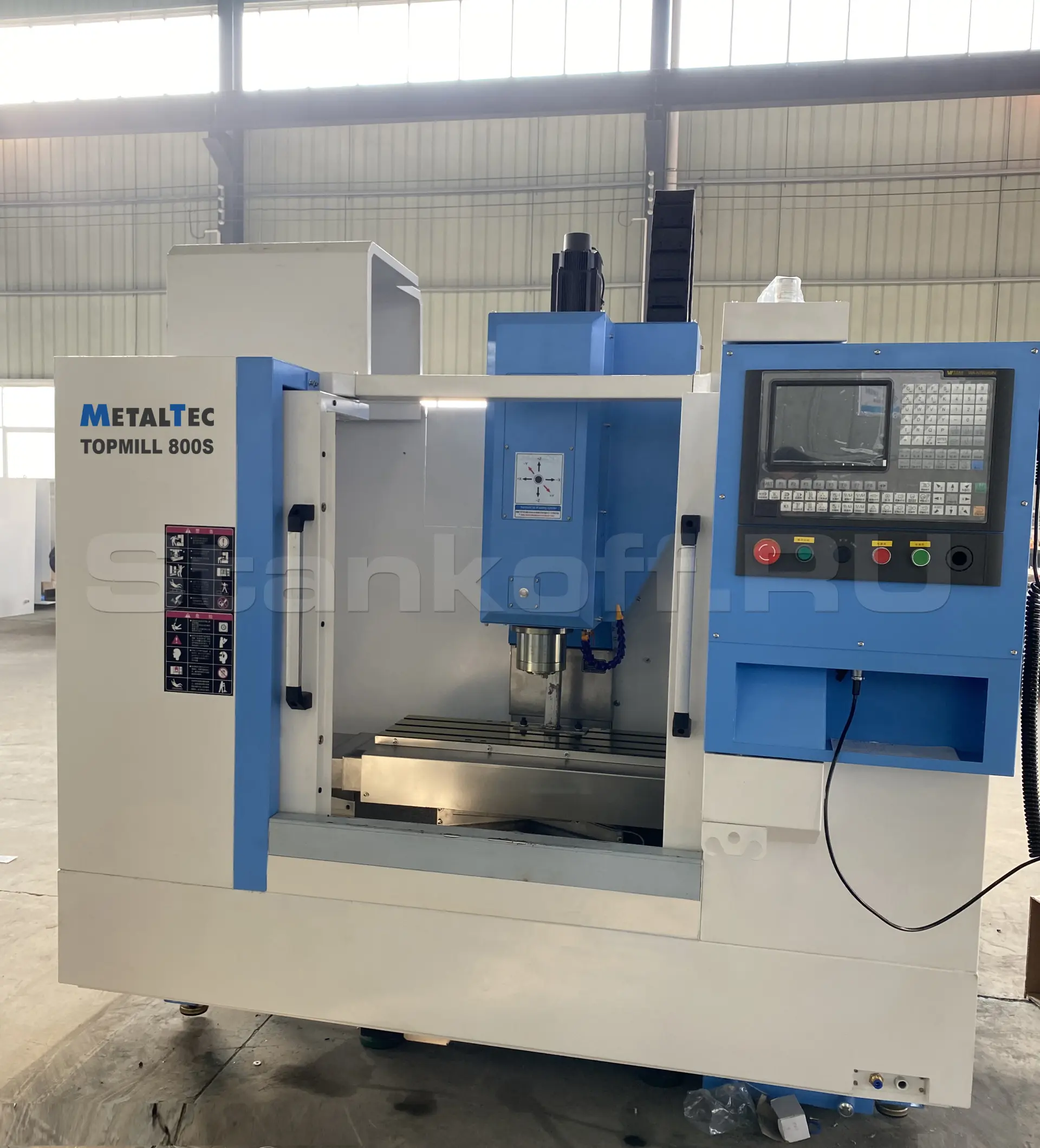

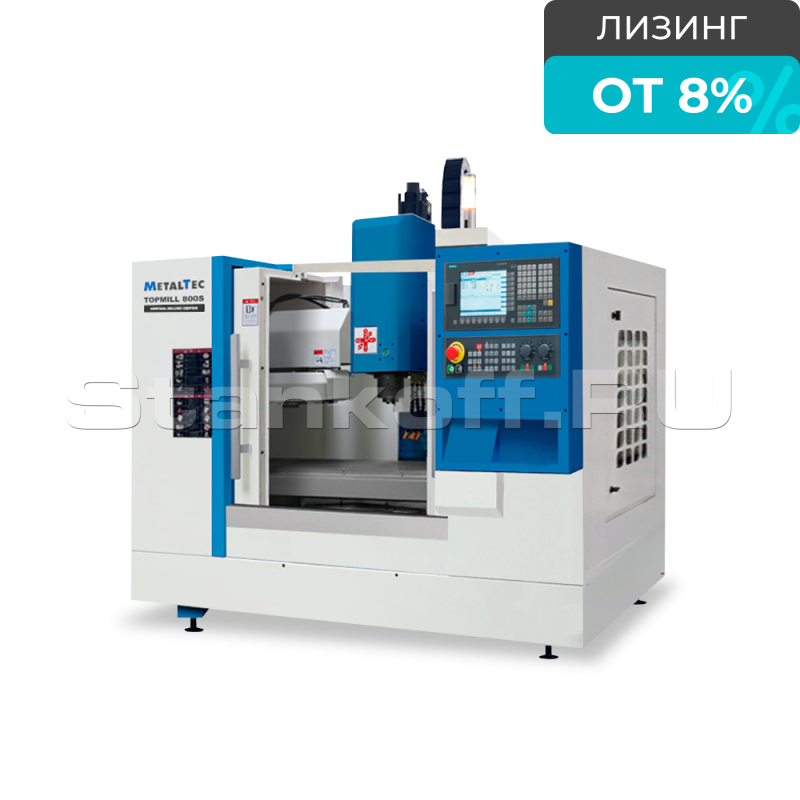

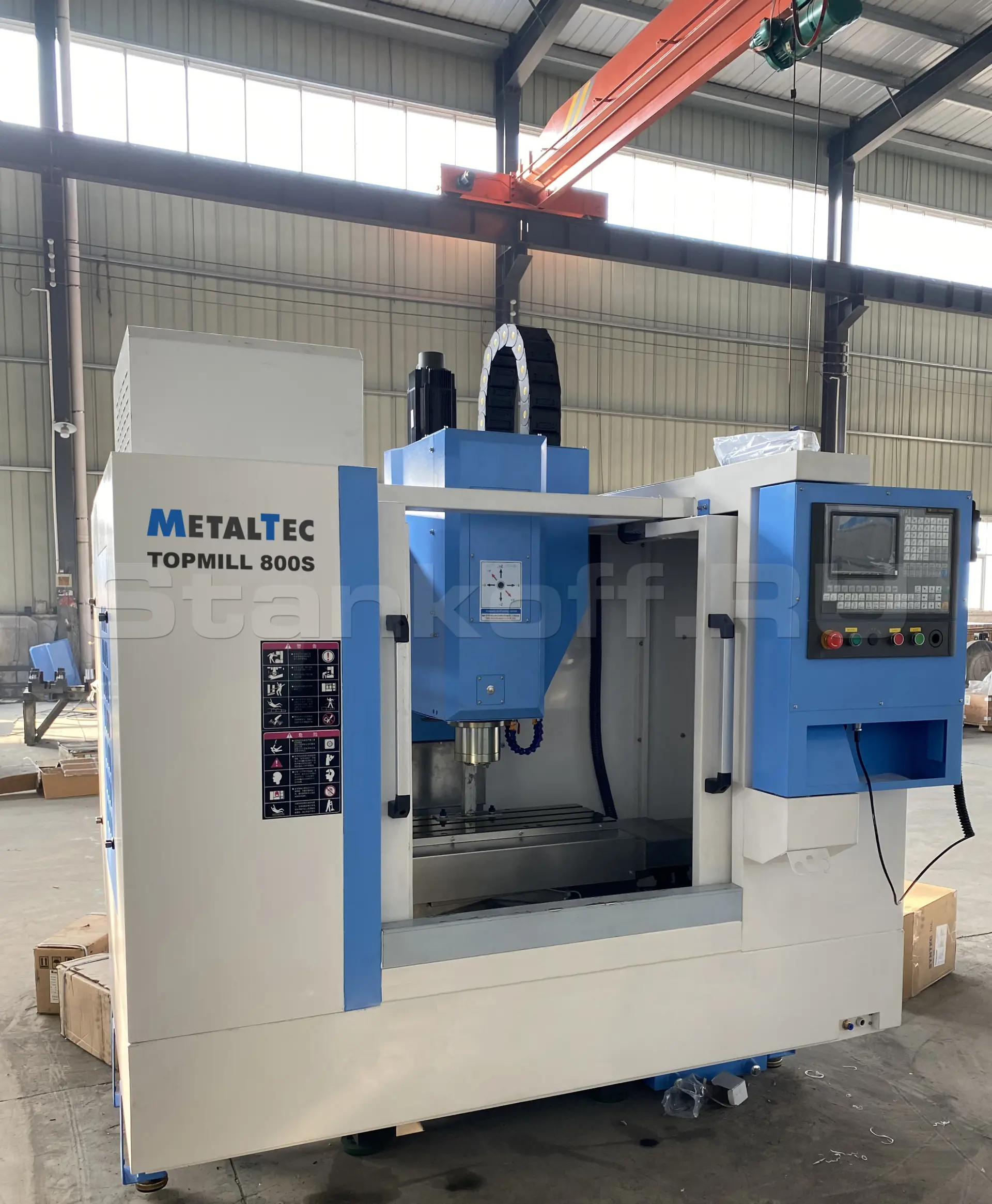

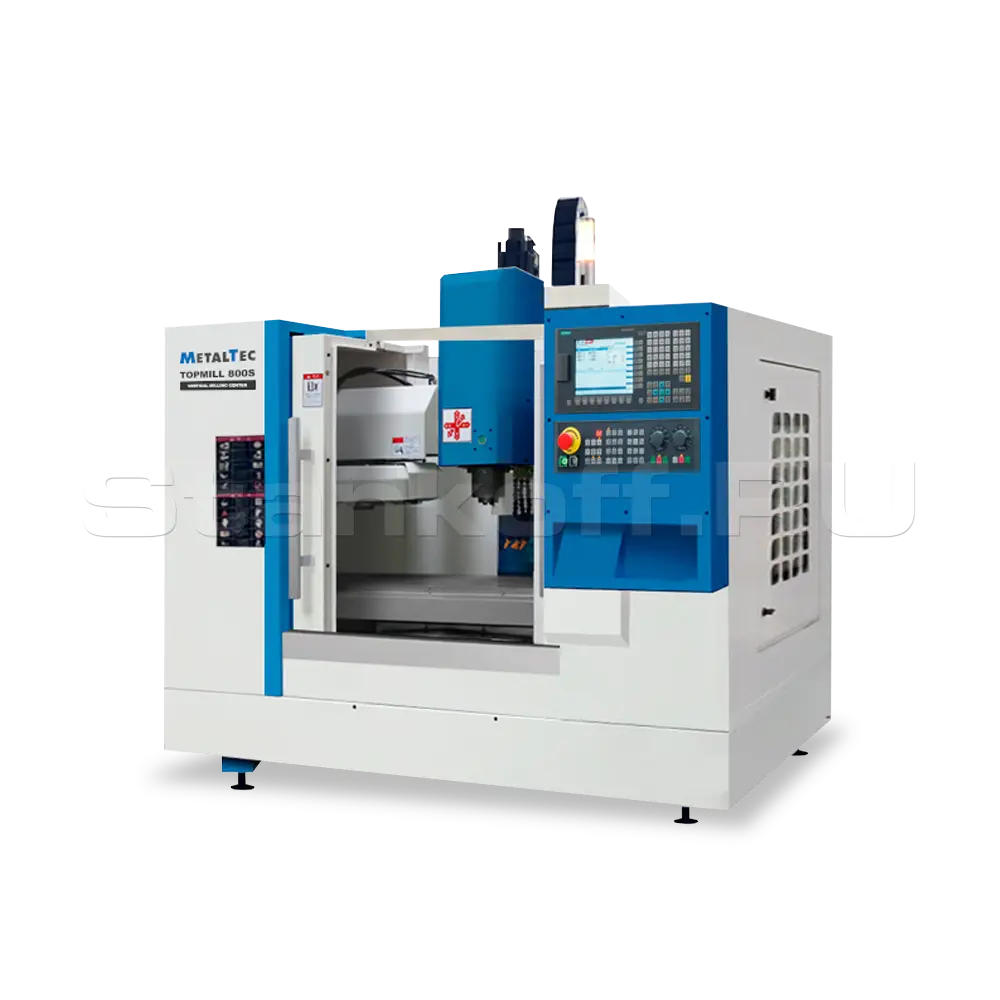

Вертикальный обрабатывающий центр с ЧПУ TOPMILL 800S
/ 5
Краткие характеристики
Артикул
TOPMILL 800S
| Размеры рабочего стола, мм | 800 х 260 |
| Наибольшая нагрузка на стол, кг | 200 |
| T-пазы стола, мм | 3 х 12 х 78 |
| Перемещение по оси X, мм | 500 |
| Перемещение по оси Y, мм | 350 |
| Перемещение по оси Z, мм | 450 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 570 |
| Расстояние от шпинделя до колонны, мм | 350 |
| Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
| Шарико-винтовые пары, X / Y / Z | 2816 |
| Шпиндель VOLIS (Тайвань) – ременной привод: | |
| Обороты шпинделя, об/мин -1 | 8000 |
| Мощность электродвигателя главного привода (пост. / 30 мин.), кВт | 5,5 / 7.5 |
| Инструментальная система DESU (Тайвань): | |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 12 |
| Максимальный вес устанавливаемого инструмента, кг | 6 |
| Скорость перемещений: | |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 24 000 |
| Скорость обработки, мм/мин | 1 - 10 000 |
| Точность: | |
| Точность позиционирования, мм | ± 0,005 / 300 |
| Повторяемость, мм | ± 0,003 |
| Энергопотребление: | |
| Напряжение, В / Частота, Гц | 380 ± 10% / 50 ± 10% |
| Общая установленная мощность, кВт | 20 |
| Пневмосистема: | |
| Давление воздуха, МПа | 0,6 |
| Габаритные размеры: | |
| Длина, мм | 2000 |
| Ширина, мм | 1850 |
| Высота, мм | 2350 |
| Вес, кг | 2500 |
Конструктив
Вертикальные многоцелевые обрабатывающие центры TOPMILL 800S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Комплектация
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 / 120
|
Ai Mach (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 12T | Ai Mach (Тайвань) |
| 3 | ШВП по оси Х / Y / Z | 2816 | LSK/HIWIN (Тайвань) |
| 4 | Подшипники | P4
|
NSK / FAG (Япония) |
| 5
|
Пневмосистема | AirTac (Тайвань) | |
| 6
|
Линейные направляющие
квадратного сечения по осям Х / Y /Z |
30 / 30 / 35 мм | LSK/HIWIN (Тайвань) |
Конструктивные особенности

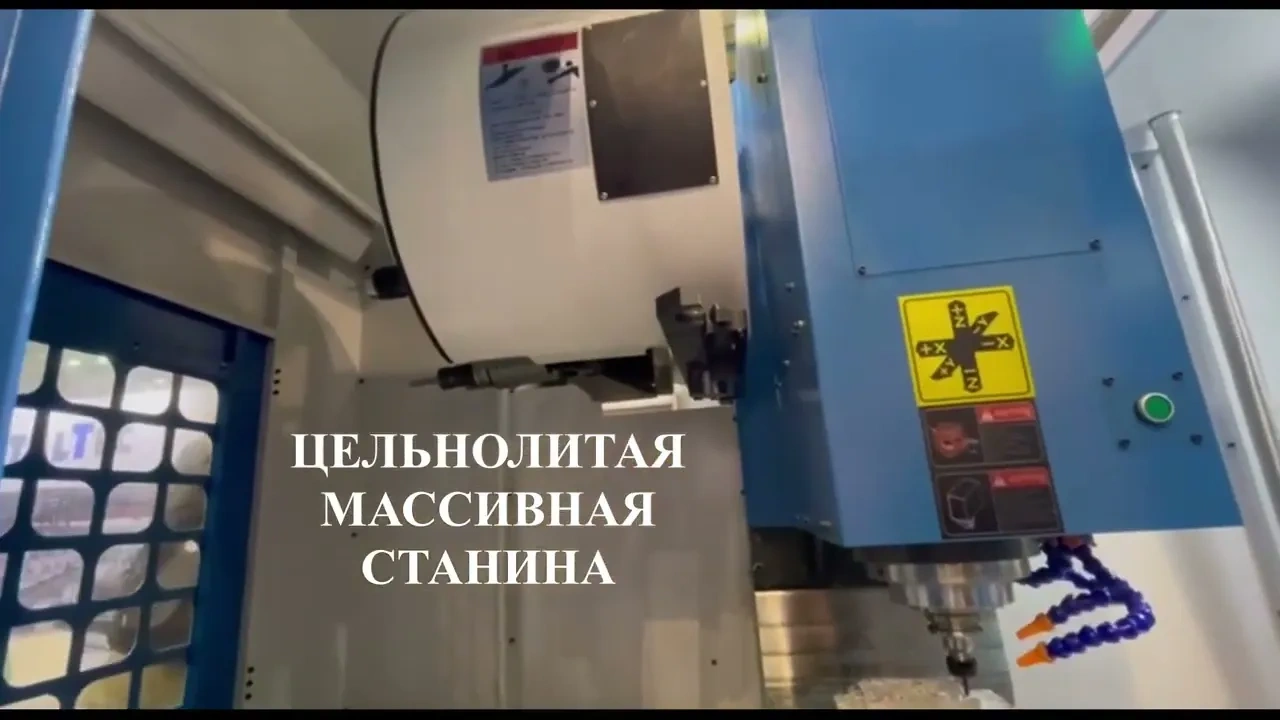

Цельнолитая массивная станина
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
Промышленный электрошпинделЬ Volis (Тайвань)
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань).
Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

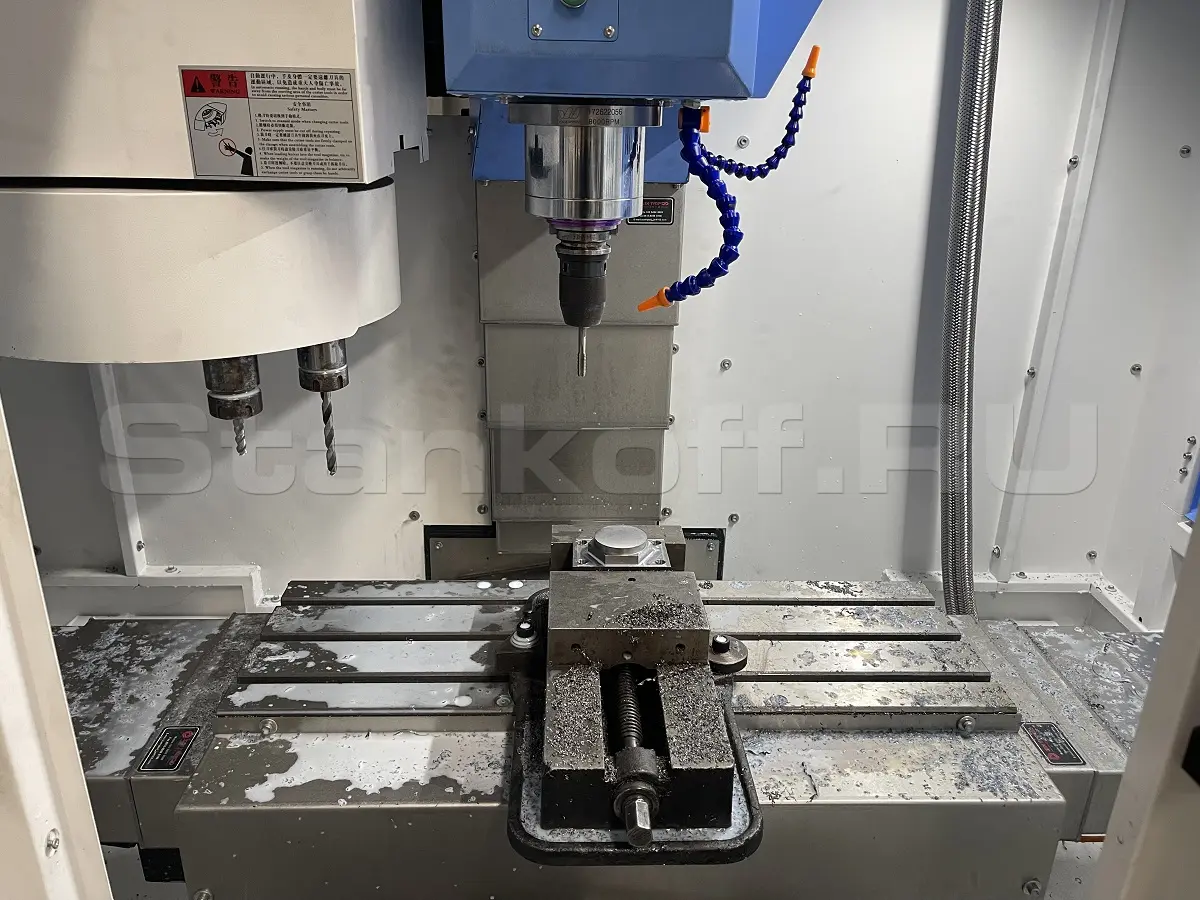

Магазин автоматической смены инструмента на 12 единицы (Тайвань)
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

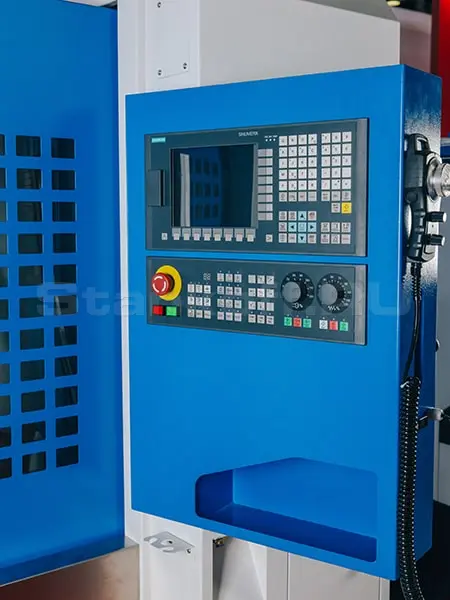

Система управления Simens 808D ADVANCED
• Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);
• Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов:
• Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;
• Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов:
• Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;
Цифровые серводвигатели и драйверы Simens
Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
Линейные направляющие LSK/HIWIN (Тайвань)
• Высокая технологичность;
• Продолжительный период эксплуатации;
• Высокие скорости перемещения;
• Высокая несущая способность;
• Простота смазки и взаимозаменяемость.
• Продолжительный период эксплуатации;
• Высокие скорости перемещения;
• Высокая несущая способность;
• Простота смазки и взаимозаменяемость.
Шарико-винтовые передачи LSK/HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

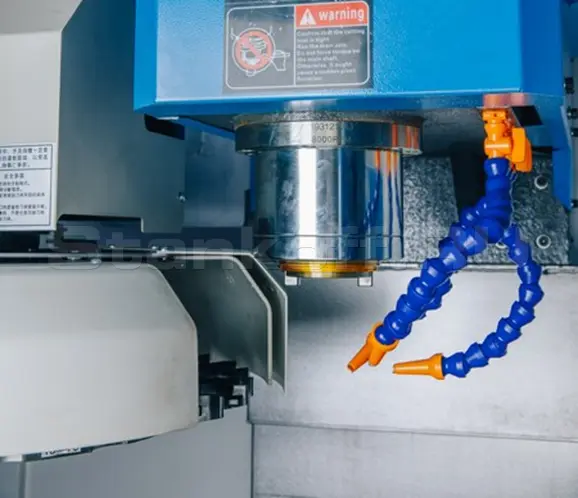

Система подачи СОЖ в зону резания
Предназначена для охлаждения инструмента во время обработки.
Автоматическая система смазки
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

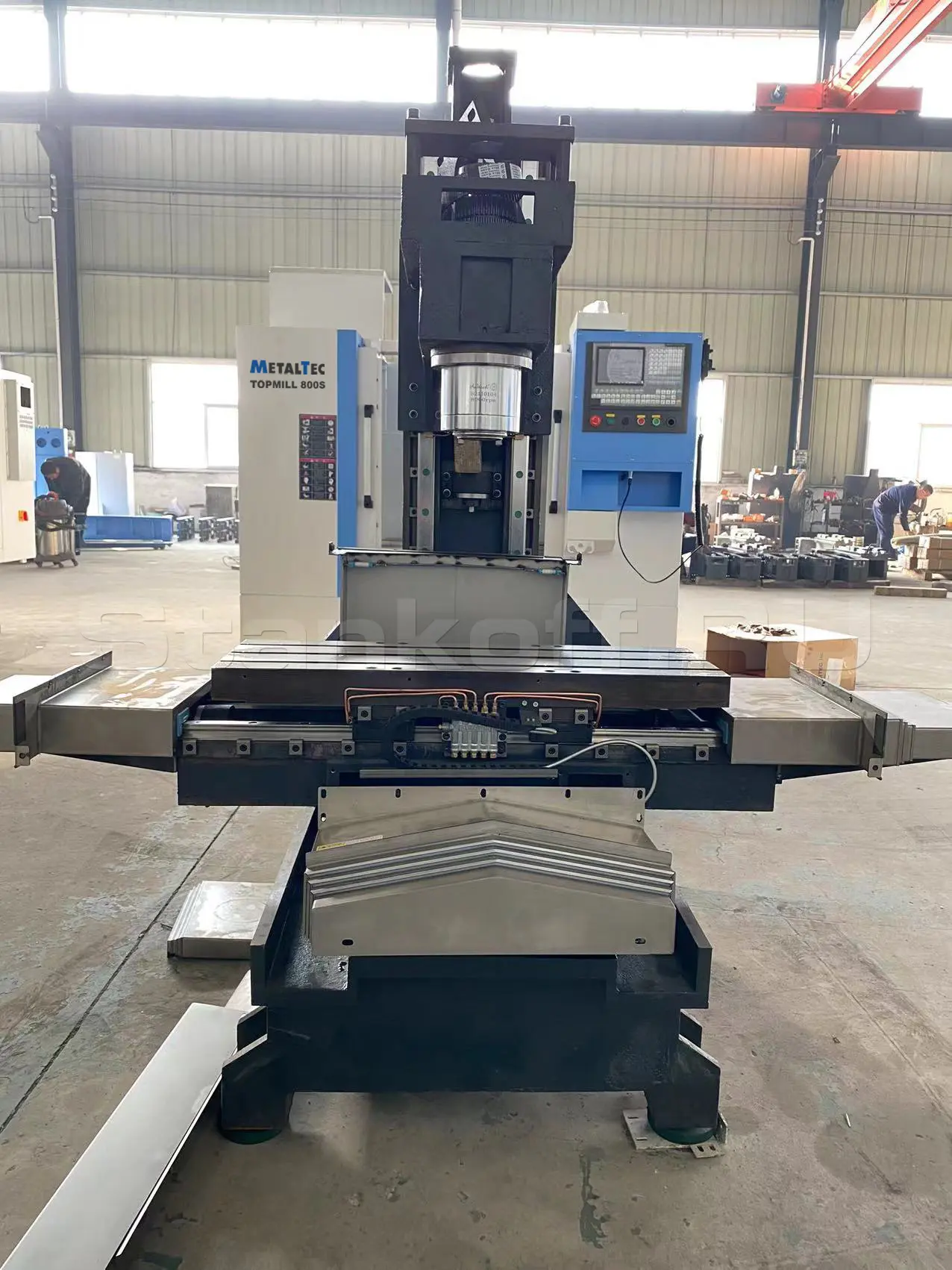

Телескопические защитные кожухи
Направляющие качения и ШВП надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия на основные узлы и подвижные части станка.
Таким образом станок сохраняет заявленные заводом характеристики в самых тяжелых условиях эксплуатации.
Таким образом станок сохраняет заявленные заводом характеристики в самых тяжелых условиях эксплуатации.
Характеристики
| Размеры рабочего стола, мм | 800 х 260 |
| Наибольшая нагрузка на стол, кг | 200 |
| T-пазы стола, мм | 3 х 12 х 78 |
| Перемещение по оси X, мм | 500 |
| Перемещение по оси Y, мм | 350 |
| Перемещение по оси Z, мм | 450 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 570 |
| Расстояние от шпинделя до колонны, мм | 350 |
| Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
| Шарико-винтовые пары, X / Y / Z | 2816 |
| Шпиндель VOLIS (Тайвань) – ременной привод: | |
| Обороты шпинделя, об/мин -1 | 8000 |
| Мощность электродвигателя главного привода (пост. / 30 мин.), кВт | 5,5 / 7.5 |
| Инструментальная система DESU (Тайвань): | |
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 12 |
| Максимальный вес устанавливаемого инструмента, кг | 6 |
| Скорость перемещений: | |
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 24 000 |
| Скорость обработки, мм/мин | 1 - 10 000 |
| Точность: | |
| Точность позиционирования, мм | ± 0,005 / 300 |
| Повторяемость, мм | ± 0,003 |
| Энергопотребление: | |
| Напряжение, В / Частота, Гц | 380 ± 10% / 50 ± 10% |
| Общая установленная мощность, кВт | 20 |
| Пневмосистема: | |
| Давление воздуха, МПа | 0,6 |
| Габаритные размеры: | |
| Длина, мм | 2000 |
| Ширина, мм | 1850 |
| Высота, мм | 2350 |
| Вес, кг | 2500 |
