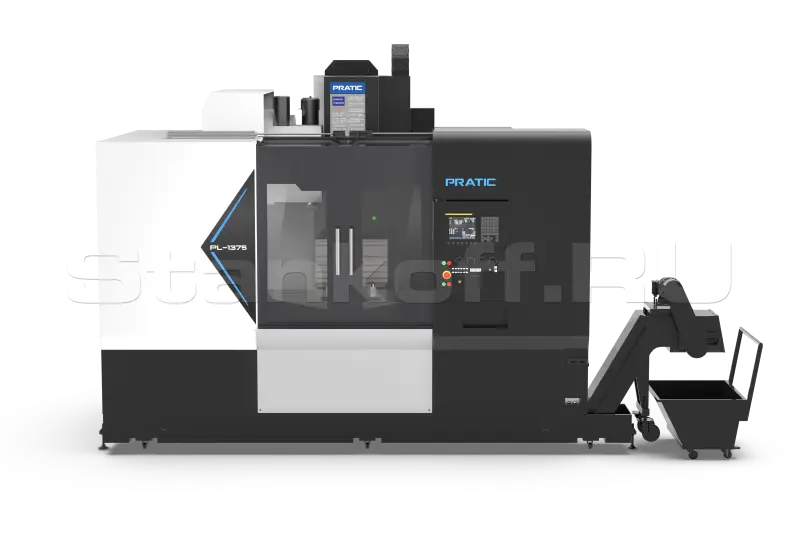

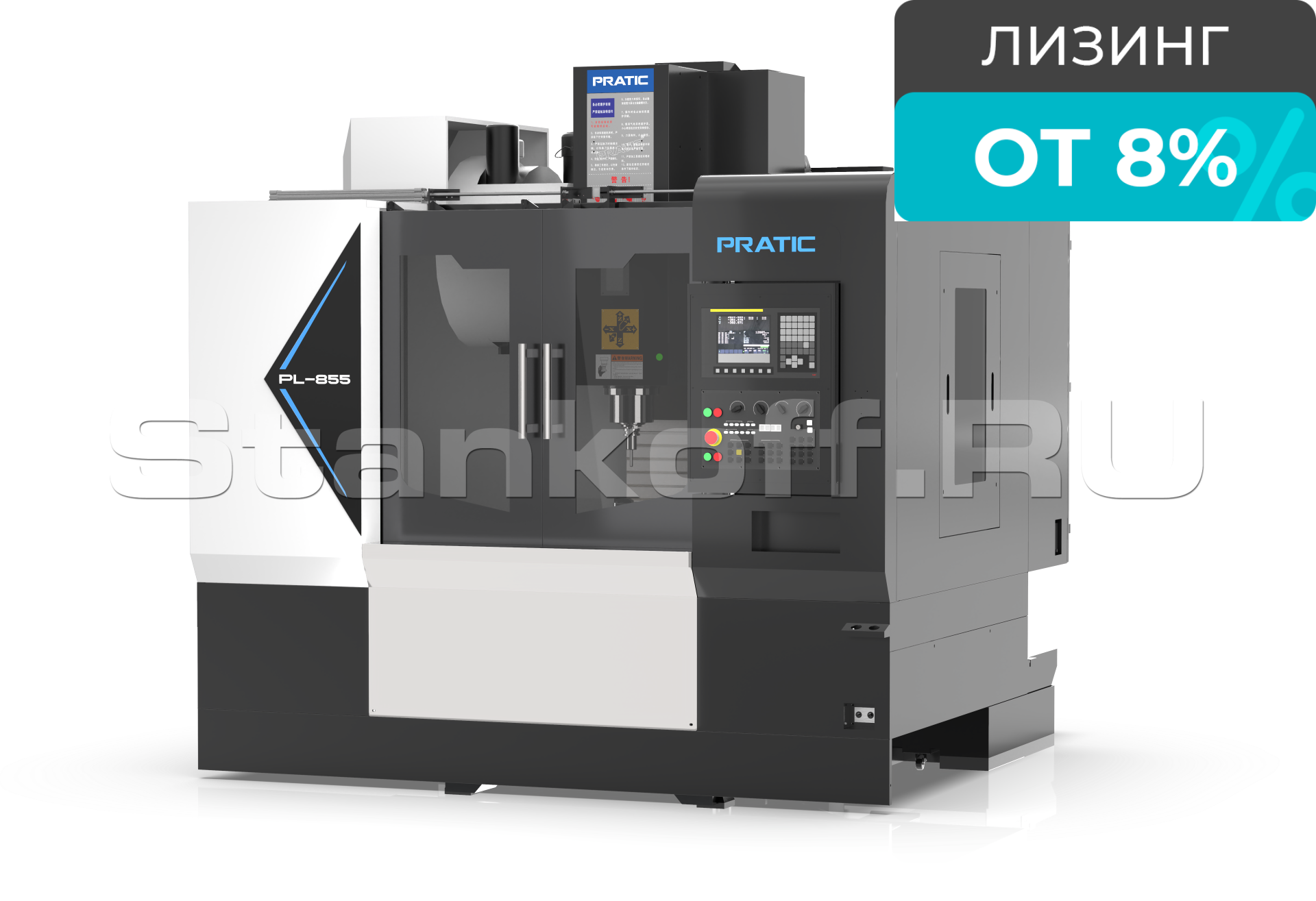

Вертикальный обрабатывающий центр с ЧПУ PRATIC PL1375
/ 10
Краткие характеристики
Артикул
PL1375
| Перемещения | |
| X ось, мм | 1300 |
| Y ось, мм | 750 |
| Z ось, мм | 600 |
| Расстояние от торца шпинделя до центра стола, мм | 120-720 |
| Рабочий стол | |
| Размеры, мм | 1300×700 |
| Грузоподъемность, кг/м² | 800 |
| Количество/ширина Т-пазов, мм | 7/18 |
| Расстояние между Т-пазами, мм | 100 |
| Шпиндель | |
| Максимальная скорость, об/мин | 12000 |
| Тип привода | Direct-type |
| Конус | BT40 |
| Тип установки | вертикальный |
| Подачи | |
| Ускоренная (X|Y|Z), м/мин | 36 | 36 | 36 |
| Диапазон рабочей подачи(X|Y|Z), м/мин | 1~10000 | 1~10000 | 1~10000 |
| Точность позиционирования(X|Y|Z), мм | ±0.003 | ±0.003 | ±0.003 |
| Точность повторного позиционирования(X|Y|Z), мм | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| Привод | |
| Сервопривод по осям - Мощность, кВт | 3.0 | 3.0 | 3.0 |
| Сервопривод по осям - Крутящий момент, Н·м | 45 | 68 | 45 |
| Сервопривод по осям - Скорость вращения, об/мин | 3000 | 2000 | 3000 |
| Сервопривод шпинделя - Мощность (S1/S6), кВт | 11/18,5 |
| Сервопривод шпинделя - Крутящий момент (S1/S6), Н·м | 53/118 |
| Сервопривод шпинделя - Скорость вращения, об/мин | 12000 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Конус | BT40 |
| Вместимость, шт | 24 |
| Макс. диаметр/длина/вес при занятых соседних гнездах, мм/кг | Φ75/300/8 |
| Макс. диаметр при свободных соседних гнездах, мм | Φ150 |
| Время смены инструмента, сек | 2 |
| Требования к питанию | |
| Трансформатор, кВа | 25 |
| Давление воздуха, МПа | 0.6 |
| Система смазки | |
| Шарико-винтовая пара | автоматическая |
| Линейные направляющие | автоматическая |
| Охлаждение | |
| Тип системы | Водоструйная система внешнего охлаждения |
| Мощность привода, кВт | 0.75 |
| Детали защиты | |
| Защита рабочей зоны | закрытая кабинетная защита |
| Защита направляющих | Телескопическая защита |
| Требования к окружающей среде | |
| Электропитание | 3Φ, 380В, 50Гц |
| Температура, °C | 5-40 |
| Влажность, % | 30-75 |
| Вибрация | < 0.5G |
| Грузоподъемность, т/м² | 2,5 |
| Заземление, Ω | <10 |
| Габаритные размеры | |
| Высота, мм | 2700 |
| Ширина, мм | 2850 |
| Длина, мм | 3350+1000 |
| Вес, кг | 7500 |

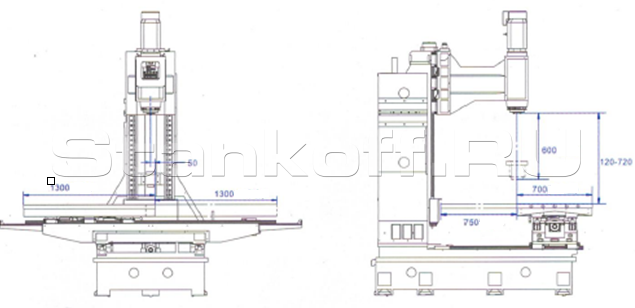

Конструктив

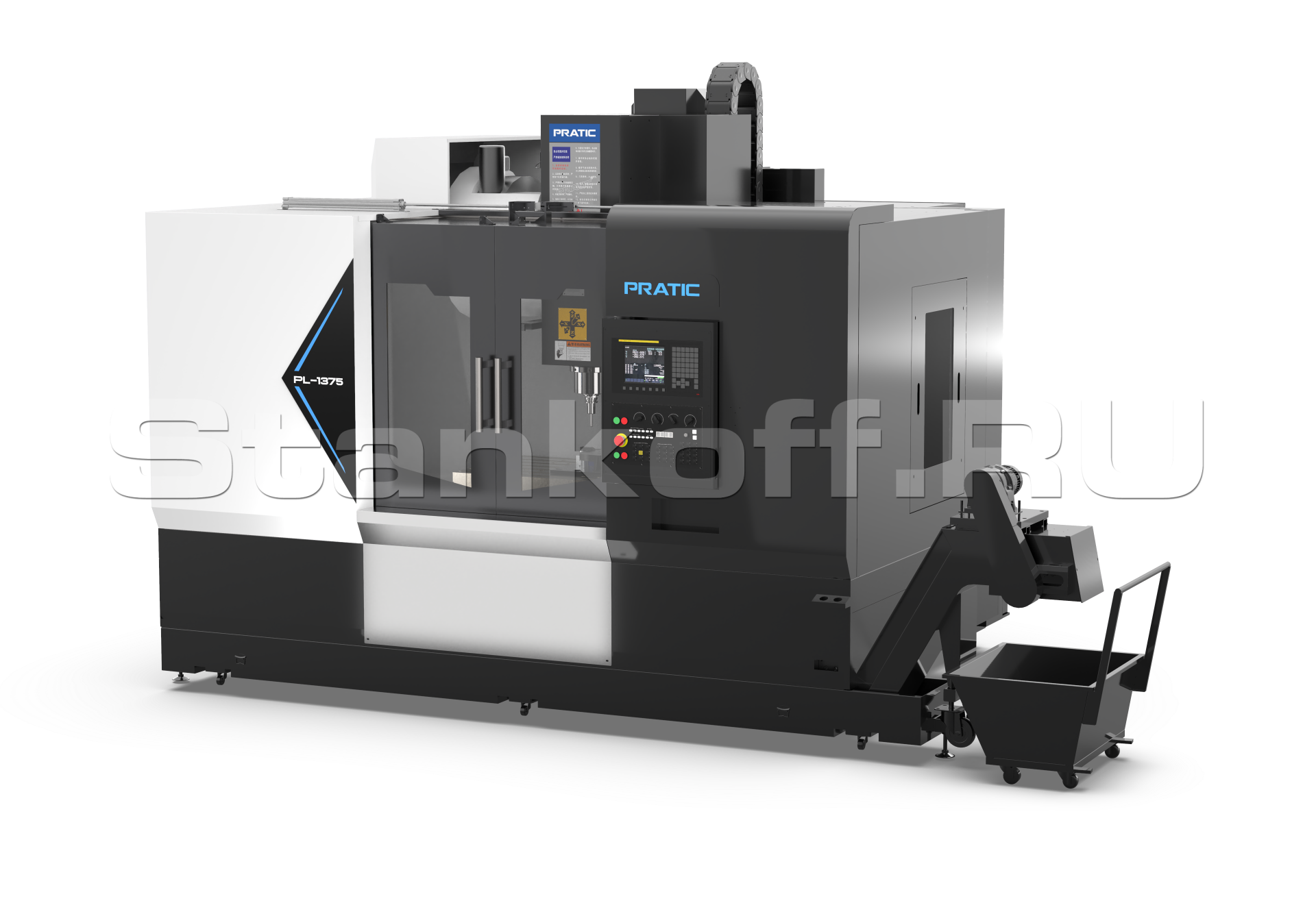

PRATIC PL1375 - трех-осевой высокоточный вертикальный обрабатывающий центр с ЧПУ. Станок объединяет такие функции, как фрезерование, сверление, растачивание и нарезание резьбы.
Используется для обработки металлических деталей из алюминия, стали, меди.
Комплектующие
| Система управления 0I MF PLUS | FANUC (Япония) |
| Шпиндель BT40 ф150мм мех | PRATIC (Китай) |
| Подшипник P4 | NACHI/NSK (Япония) |
| ШВП C3 | HIWIN/PMI (Тайвань/Япония) |
| Направляющие P-класса точности | HIWIN/PMI (Тайвань/Япония) |
| Инструментальный магазин | AI MACH/POJU/OKADA (Китай/Тайвань) |
| Пневмокомпоненты | Air Tac (Тайвань) |
| Пуск привода | Mitsubishi (Япония) |
| Бустер шпинделя | POJU/HAOCHENG (Китай/Тайвань) |
| Электрокомпоненты | Schneider/ELCO (Франция/Китай) |

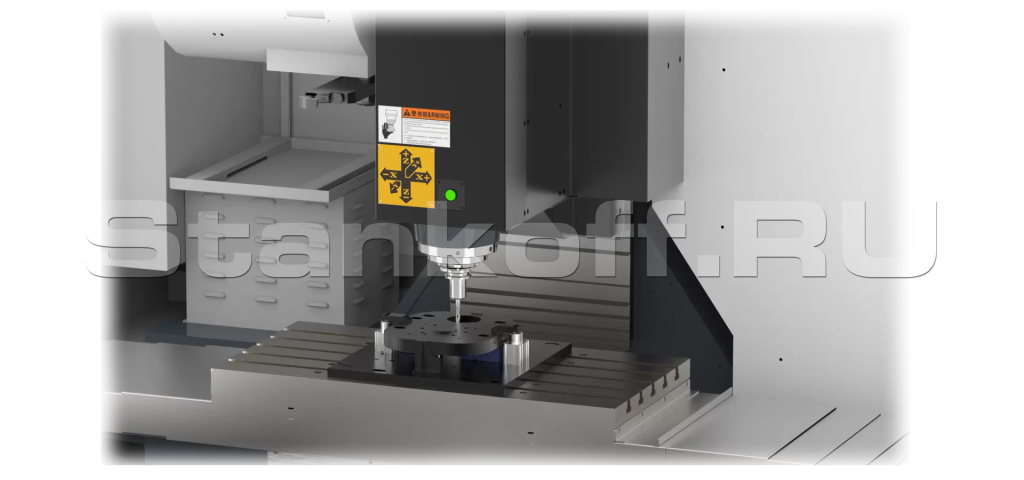

Рабочая зона

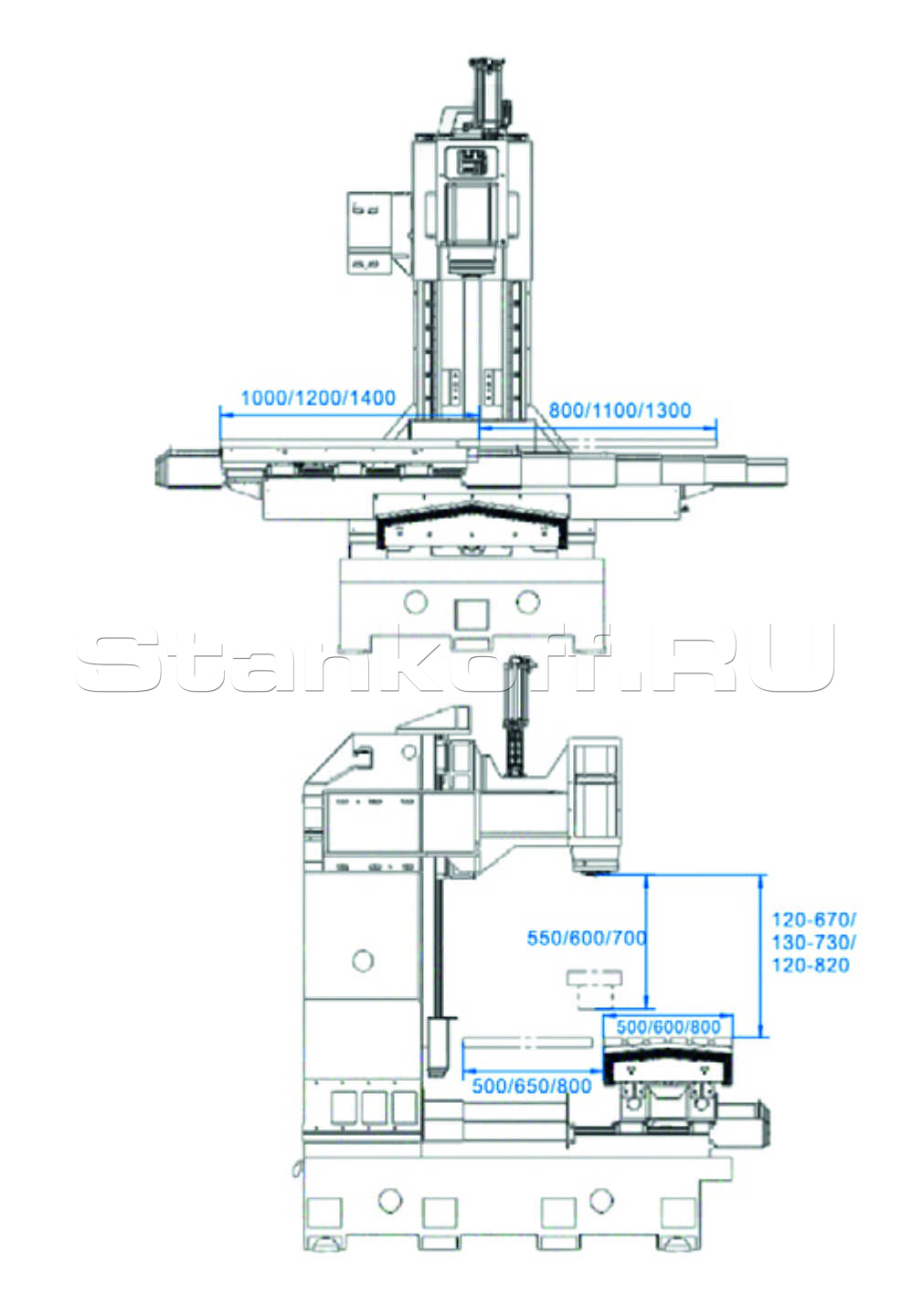

Конструктивные особенности

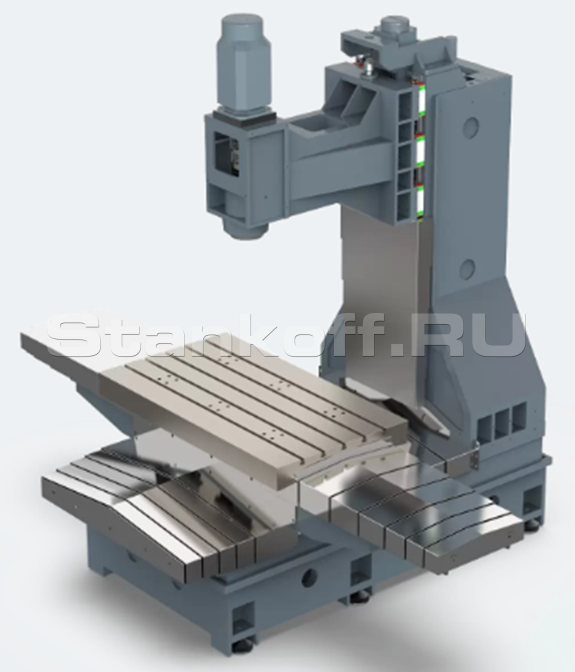

Высокопрочная станина из стали HT300 и подвижная конструкция
Обеспечивают высокую точность и надежность при высокой скорости.

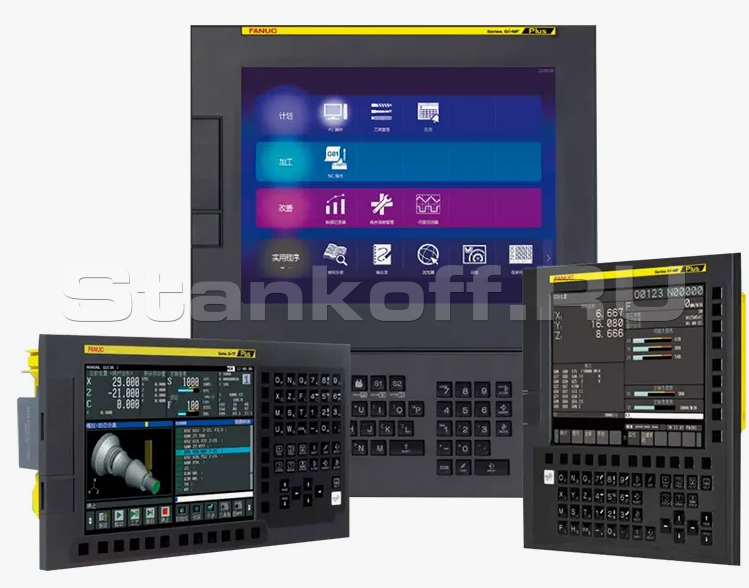

Система ЧПУ FANUC
Мощная, всемирно известная система цифрового управления позволяет выполнять сложную машинную обработку, требующую наличия нескольких осей и траекторий перемещения. Вне зависимости от размера и материала обрабатываемого изделия, ЧПУ FANUC обеспечивает идеальное сочетание точности, минимальной продолжительности цикла и безупречного качества поверхности. В результате сокращается непроизводственное время, и исключаются неточности, связанные с одновременной обработкой нескольких деталей.
Шпиндель BT40 с приводом DIRECT DRIVE
Шпиндель на 12000 об/мин оснащен увеличенным двигателем и напрямую приводится в действие серводвигателем с тормозом. Он стабилен и надежен при выполнении высокоскоростного фрезерования или сверления. Конструкция охлаждения с постоянной температурой, низкое повышение температуры, небольшая термическая деформация, стабильная производительность обработки. Дополнительная автономная функция кольцевого распыления воды, эффективно продлевающая срок службы инструмента.
Стандартная комплектация
- Система управления FANUC 0I MF PLUS;
- Механический шпиндель высокой жесткости 12000 об/мин. BT40;
- Жесткий серводвигатель шпинделя;
- Высокопроизводительный серводвигатель по осям X/Y/Z;
- Устройство автоматической подачи смазки;
- Станина станка и основные компоненты изготовлены из литой стали HT300;
- Полностью закрытый защитный кожух из листового металла;
- Система водяного охлаждения;
- Встроенный операционный шкаф;
- MPG маховик;
- LAN порт;
- Трансформатор 25 кВт;
- Инструментальный магазин дискового типа BТ40-24Т;
- Лампа вызова оператора (красный, желтый, зеленый);
- Рабочее освещение;
- Водяной и воздушный пистолет для чистки;
- Масляная система охлаждения шпинделя;
- Конвейер для стружки.
Дополнительная комплектация
- Внутреннее охлаждение через шпиндель 20 бар;
- Контактный датчик привязки детали;
- Контактный датчик привязки инструмента Renishaw;
- 4 ось поворотный стол ф255мм + гидравлическая задняя бабка;
- 4 ось поворотный стол ф320мм + гидравлическая задняя бабка;
- Вытяжка масляного тумана; Оптические линейки по 3 осям.

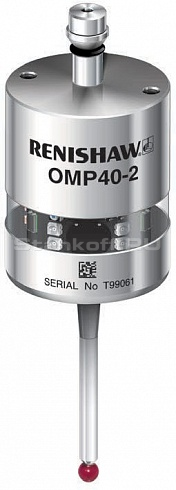

Датчик OMP40 OPT/OPT (LEG)
Компактный контактный триггерный 3D датчик с оптической передачей сигналов, который используется для установки заготовки и контроля ее обработки на различных средних и больших обрабатывающих центрах.
Он предоставляет пользователям возможность практически на 90 % сократить время подготовки к работе, а также снизить процент брака и затраты на крепежные приспособления.
Он предоставляет пользователям возможность практически на 90 % сократить время подготовки к работе, а также снизить процент брака и затраты на крепежные приспособления.

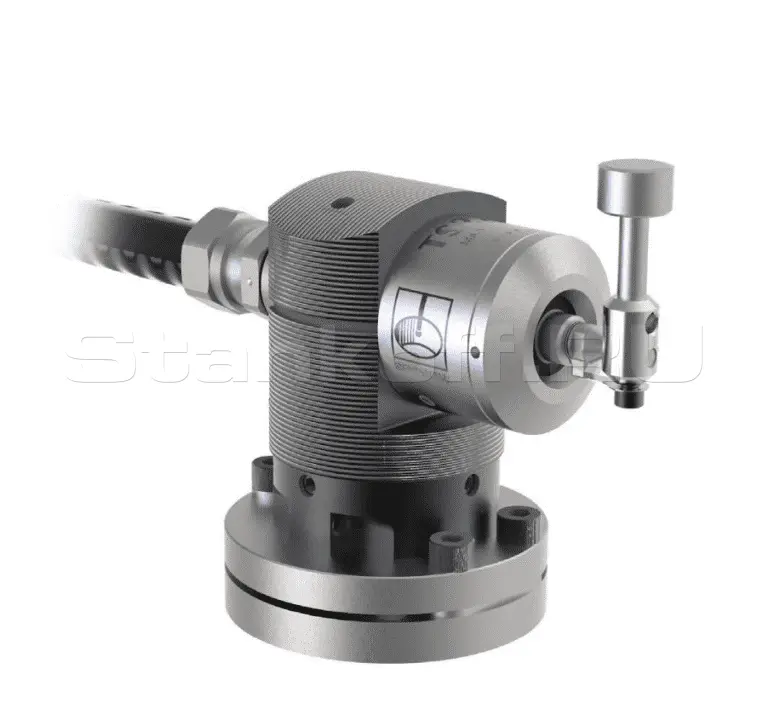

Датчик TS27R

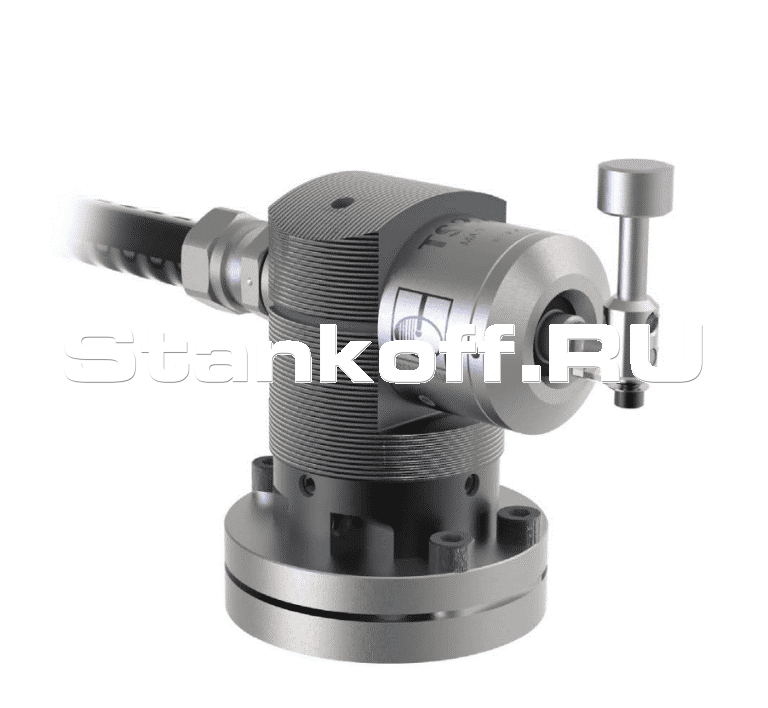

Контактный датчик для наладки инструмента, производства компании Renishaw. Компактная контактная 3D-система наладки инструмента с передачей сигналов по кабелю, используемая для обнаружения поломки инструмента и быстрого измерения длины и диаметра разнообразных инструментов.
Характеристики
| Перемещения | |
| X ось, мм | 1300 |
| Y ось, мм | 750 |
| Z ось, мм | 600 |
| Расстояние от торца шпинделя до центра стола, мм | 120-720 |
| Рабочий стол | |
| Размеры, мм | 1300×700 |
| Грузоподъемность, кг/м² | 800 |
| Количество/ширина Т-пазов, мм | 7/18 |
| Расстояние между Т-пазами, мм | 100 |
| Шпиндель | |
| Максимальная скорость, об/мин | 12000 |
| Тип привода | Direct-type |
| Конус | BT40 |
| Тип установки | вертикальный |
| Подачи | |
| Ускоренная (X|Y|Z), м/мин | 36 | 36 | 36 |
| Диапазон рабочей подачи(X|Y|Z), м/мин | 1~10000 | 1~10000 | 1~10000 |
| Точность позиционирования(X|Y|Z), мм | ±0.003 | ±0.003 | ±0.003 |
| Точность повторного позиционирования(X|Y|Z), мм | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| Привод | |
| Сервопривод по осям - Мощность, кВт | 3.0 | 3.0 | 3.0 |
| Сервопривод по осям - Крутящий момент, Н·м | 45 | 68 | 45 |
| Сервопривод по осям - Скорость вращения, об/мин | 3000 | 2000 | 3000 |
| Сервопривод шпинделя - Мощность (S1/S6), кВт | 11/18,5 |
| Сервопривод шпинделя - Крутящий момент (S1/S6), Н·м | 53/118 |
| Сервопривод шпинделя - Скорость вращения, об/мин | 12000 |
| Инструментальный магазин | |
| Тип | Дисковый |
| Конус | BT40 |
| Вместимость, шт | 24 |
| Макс. диаметр/длина/вес при занятых соседних гнездах, мм/кг | Φ75/300/8 |
| Макс. диаметр при свободных соседних гнездах, мм | Φ150 |
| Время смены инструмента, сек | 2 |
| Требования к питанию | |
| Трансформатор, кВа | 25 |
| Давление воздуха, МПа | 0.6 |
| Система смазки | |
| Шарико-винтовая пара | автоматическая |
| Линейные направляющие | автоматическая |
| Охлаждение | |
| Тип системы | Водоструйная система внешнего охлаждения |
| Мощность привода, кВт | 0.75 |
| Детали защиты | |
| Защита рабочей зоны | закрытая кабинетная защита |
| Защита направляющих | Телескопическая защита |
| Требования к окружающей среде | |
| Электропитание | 3Φ, 380В, 50Гц |
| Температура, °C | 5-40 |
| Влажность, % | 30-75 |
| Вибрация | < 0.5G |
| Грузоподъемность, т/м² | 2,5 |
| Заземление, Ω | <10 |
| Габаритные размеры | |
| Высота, мм | 2700 |
| Ширина, мм | 2850 |
| Длина, мм | 3350+1000 |
| Вес, кг | 7500 |
