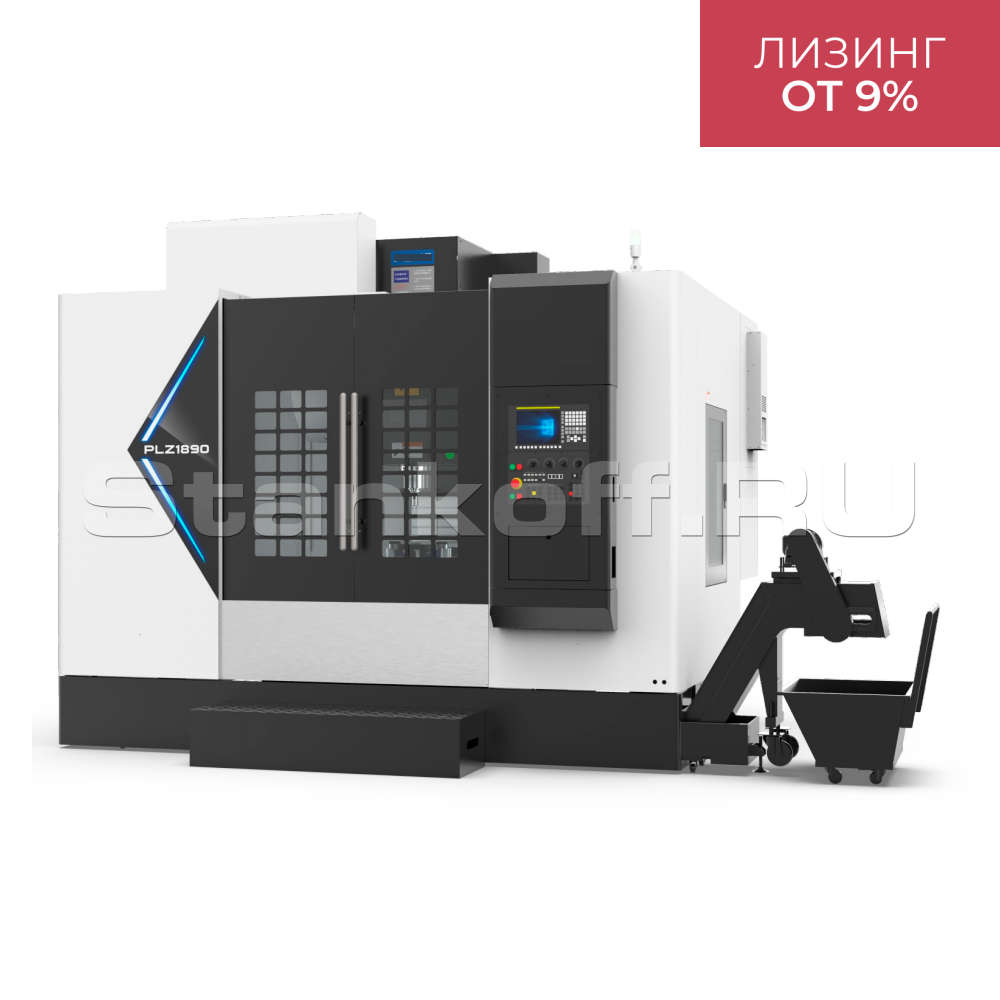

3-осевой вертикально-фрезерный обрабатыващий центр с ЧПУ PRATIC PLZ-1890

Конструктив

PRATIC PLZ-1890 — это высокоточный 3-осевой вертикальный обрабатывающий центр с ЧПУ, предназначенный для комплексной металлообработки. Станок объединяет функции фрезерования, сверления, растачивания и нарезания резьбы, обеспечивая стабильное качество даже при работе с высокоточными деталями. Широко используется в автомобилестроении, аэрокосмической, медицинской промышленности, при производстве пресс-форм, штампов, компонентов машин.
Особенности:

  • Обработка металлов: подходит для работы с алюминием, сталью, медью и другими сплавами;
  • Современная система ЧПУ FANUC, гарантирующая точность и повторяемость операций;
  • Сервоприводы по осям X/Y/Z, обеспечивающие высокую динамику.

Комплектующие

Система управления Fanuc 0i-MF Plus (Япония)
Двигатели шпинделя Fanuc (Япония)
Шпиндель BT40 ф150мм HITIC (Китай)
Подшипник P4 NACHI/NSK (Япония)
ШВП C3 HIWIN/ PMI (Тайвань/Япония)
Направляющие P-класса точности HIWIN/ PMI (Тайвань/Япония)
Инструментальный магазин OKADA / POJU (Тайвань / Китай)
Пневмокомпоненты AIRTAC (Тайвань)
Пуск привода Mitsubishi (Япония)
Бустер шпинделя POJU/HAOCHENG (Китай/Тайвань)
Электрокомпоненты Schneider/ ELCO (Франция/Китай)

Конструктивные особенности

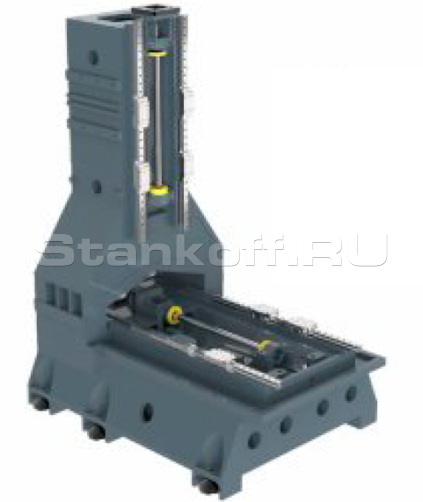

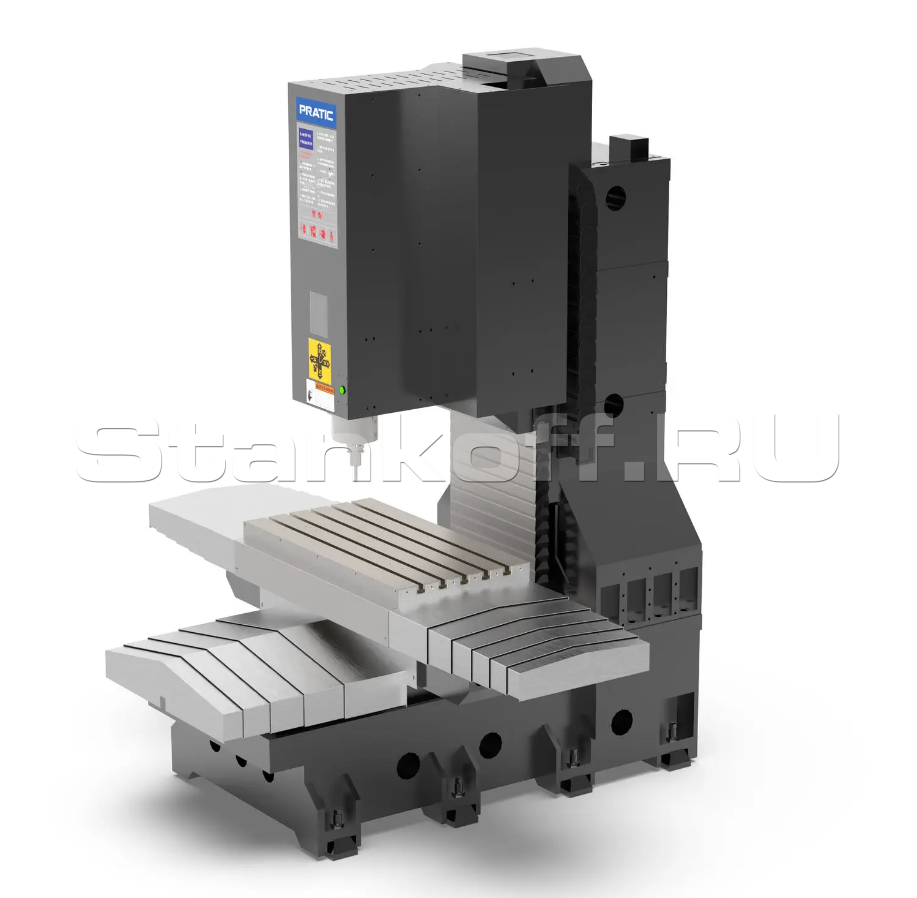

Высокопрочная конструкция

Колонна станка с А-образной конструкцией, рассчитанной с применением 3D-оптимизации, обеспечивает высокую жёсткость и точность обработки. Основные элементы — станина, колонна и др. — изготовлены из высококачественного чугуна Meehanite HT300, обладающего отличной виброустойчивостью. После отжига и естественного старения полностью устраняются внутренние напряжения, что повышает стабильность работы. Конструктивные детали анализируются и оптимизируются с помощью программного обеспечения для анализа методом конечных элементов, чтобы обеспечить стабильность и долговременную точность станка.

ШВП

На осях X, Y установлены ШВП класса C3 в сочетании с высокоточными подшипниками и стопорными гайками, что обеспечивает высокую точность и плавную работу станка. На ось Z установлена направляющая скольжения для усиления конструкции.

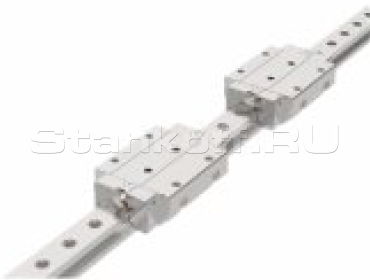

Роликовые направляющие

Применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).

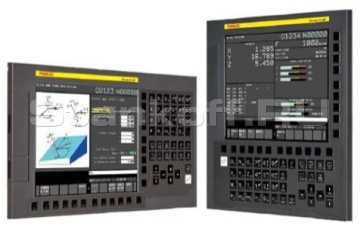

Система ЧПУ Fanuc 0i-MF Plus (Япония)

Одна из самых мощных и стабильных систем цифрового управления, с мощными PLC и центральным процессором, превосходным качеством и динамической точностью управления, высоким разрешением и высокой частотой дискретизации. Наиболее распространенная система ЧПУ в России. Исключительная надежность с наработкой на отказ до 50 лет. Интерфейс полностью на русском языке. 10,4-дюймовый LCD-дисплей, 2 Мб памяти. Интерфейсы подключения USB и Ethernet (RJ-45). Базовый комплект включает пакет высокоскоростной и высокоточной обработки AICC-1 для оптимизации ускорения и торможения приводов и контроля прохождения траектории. Функция жесткого нарезания резьбы.

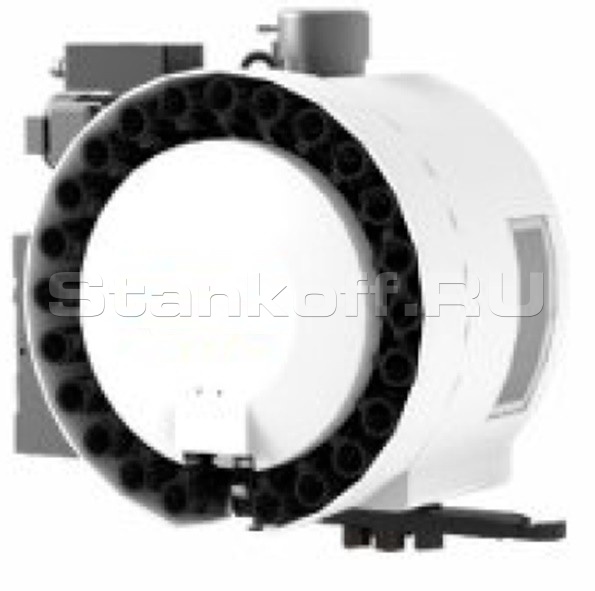

Устройство автоматической смены инструмента

Магазин инструментов дискового типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.

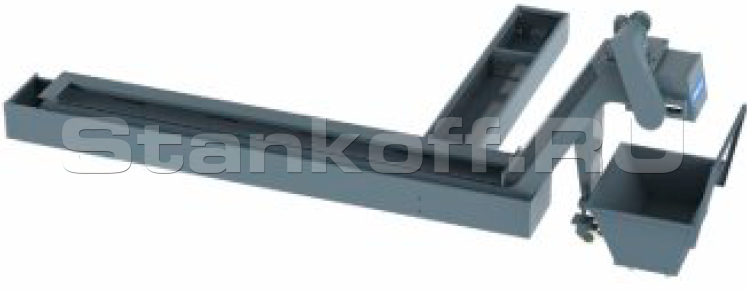

Конвейер для удаления стружки

Стружкоуборочный конвейер цепного типа с тележкой для стружки и баком СОЖ.
Автоматическая система смазки

Автоматическая система смазки

Централизованная система смазки компонентов станка

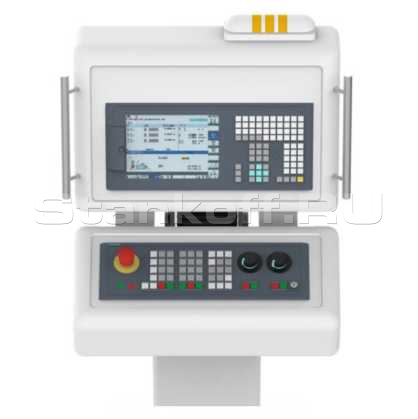

Панель управления

Встроена в корпус станка для удобного доступа и управления. Дополнительно предусмотрен переносной пульт с маховичком (MPG) для точной ручной настройки.

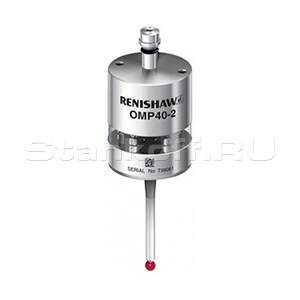

Датчик OMP40 OPT/OPT (LEG)

Датчик OMP40 OPT/OPT (LEG)

Компактный 3D контактный датчик с оптической передачей сигнала, предназначенный для установки и контроля заготовок на средних и крупных обрабатывающих центрах.
Позволяет сократить время наладки до 90%, уменьшить брак и снизить расходы на оснастку.
Контактный датчик TS27R

Контактный датчик TS27R

Контактный 3D-датчик наладки инструмента от Renishaw с кабельной передачей сигнала.
Используется для контроля поломки, а также быстрого измерения длины и диаметра различных инструментов.

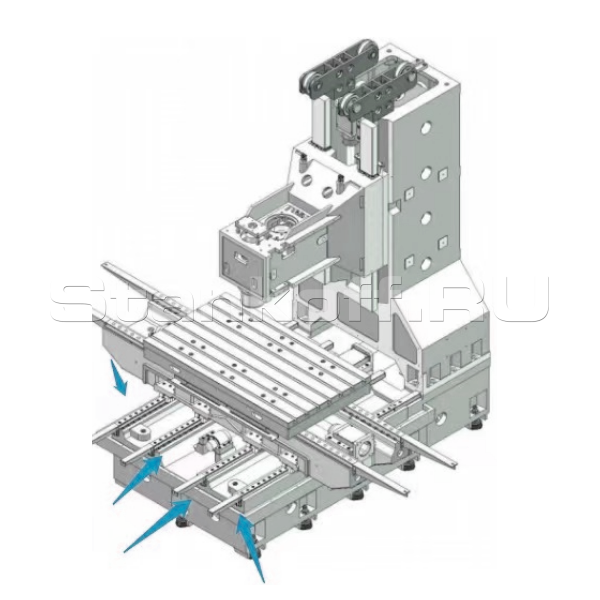

Рабочая зона

Применяются усиленные роликовые направляющие по осям X, Y. По оси Z установлена жесткие направляющие скольжения.
Применяются усиленные роликовые направляющие по осям X, Y. По оси Z установлена жесткие направляющие скольжения.

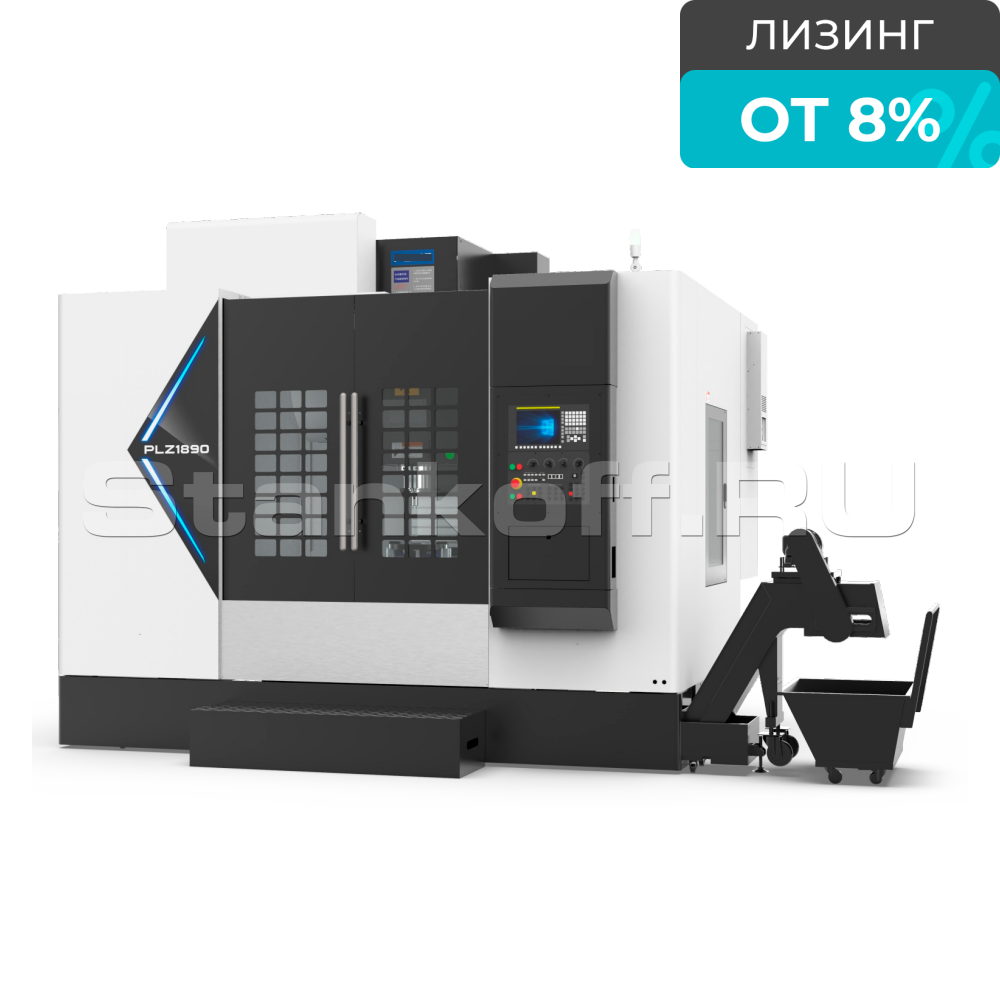

3-осевой вертикально-фрезерный обрабатыващий центр с ЧПУ PRATIC PLZ-1890

Стандартная комплектация

  • Система управления Fanuc 0i-MF PLUS;
  • Механический шпиндель высокой жесткости 6000 об/мин. BT50;
  • Серводвигатель шпинделя с ременной передачей;
  • Высокопроизводительный серводвигатель по осям X/Y/Z;
  • Устройство автоматической подачи смазки;
  • Станина станка и основные компоненты изготовлены из литого чугуна HT300;
  • Масляное охлаждение шпинделя;
  • Рабочая зона оборудования имеет ограждения кабинетного типа;
  • Оборудование оснащено системой наружной подачи СОЖ в зону резания;
  • Встроенный операционный шкаф;
  • MPG маховик НТ2;
  • LAN порт;
  • Трансформатор 10 кВт;
  • Инструментальный магазин дискового типа BТ50-24Т;
  • Оборудование оснащено сигнализатором состояния станка - специальной сигнальной лампой;
  • Освещение рабочей зоны, достаточное для работы без использования дополнительных источников;
  • Оборудование оснащено пистолетом для подачи СОЖ и сжатого воздуха;
  • Система ЧПУ имеет три одновременно управляемые координаты;
  • Система управления имеет возможность ввода/вывода данных с/на внешний USB носитель;
  • Конвейер для стружки;
  • Система подачи СОЖ через шпиндель 20 бар;
  • Датчик Renishaw TS27R для наладки инструмента;
  • Датчик OMP40 для привязки заготовки.

Характеристики

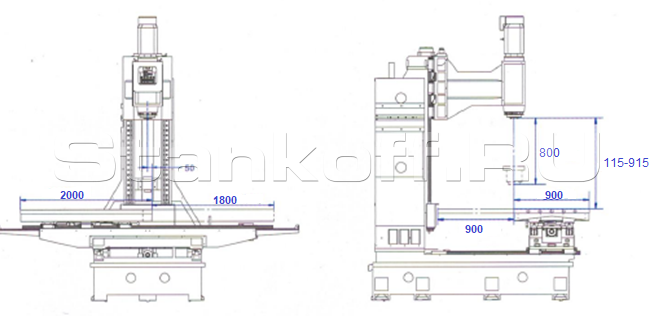

Рабочий ход
Ось X, мм 1800
Ось Y, мм 900
Ось Z, мм 720
Расстояние от торца шпинделя до центра стола, мм 100-820
Рабочий стол
Размеры, мм 2000x900
Количество Т-пазов, шт 5
Ширина Т-пазов, мм 22
Расстояние между Т-пазами (шаг), мм 165
Шпиндель
Скорость вращения, об/мин 6000
Мощность (S1 / S6-40%), кВт 15/18,5
Крутящий момент (S1 / S6-40%), Нм 143/236
Тип привода Ременной
Конус BT50
Динамической балансировка (согласно стандарту ISO1940) G1
Подачи
Направляющие Качения,роликовые
Макс. ускоренные перемещения по осям X/Y/Z (холостой ход), м/мин 24/24/15
Диапазон рабочей подачи по осям X/Y/Z, м/мин 1-10000
Точность позиционирования по осям X/Y/Z, мм 0,005
Точность повторного позиционирования по осям X/Y/Z (повторяемость), мм 0,006/0,006/0,012
Мощность двигателей осей X/Y/Z, кВт 3/3/3
Крутящий момент X/Y/Z, Нм 90
Инструментальный магазин
Тип Барабанный с манипулятором смены инструмента
Вместимость 24
Макс. диаметр инструмента при занятых гнездах/свободных, мм 125/200
Макс. длина инструмента, мм 350
Макс. вес инструмента, кг 18
Время смены инструмента, сек 3
Требования к питанию
Мощность трансформатора, кВт 30
Давление во внешней сети сжатого воздуха, МПа 0,6-0,9
Система смазки
ШВП Автоматическая
Линейные направляющие Автоматическая
Детали защиты
Защита рабочей зоны Закрытая кабинетная защита
Защита направляющих Телескопическая защита
Требования к окружающей среде
Электропитание 3Ф, 380В, 50Гц
Температура, ℃ 5-40
Влажность, % 30-75
Вибрация < 0.5G
Грузоподъемность, т/м 2 2,5
Заземление, Ω <10
Габаритные размеры
Длина, мм 4950 + 850
Ширина 3730 + 650
Высота 3700
Вес 15000
