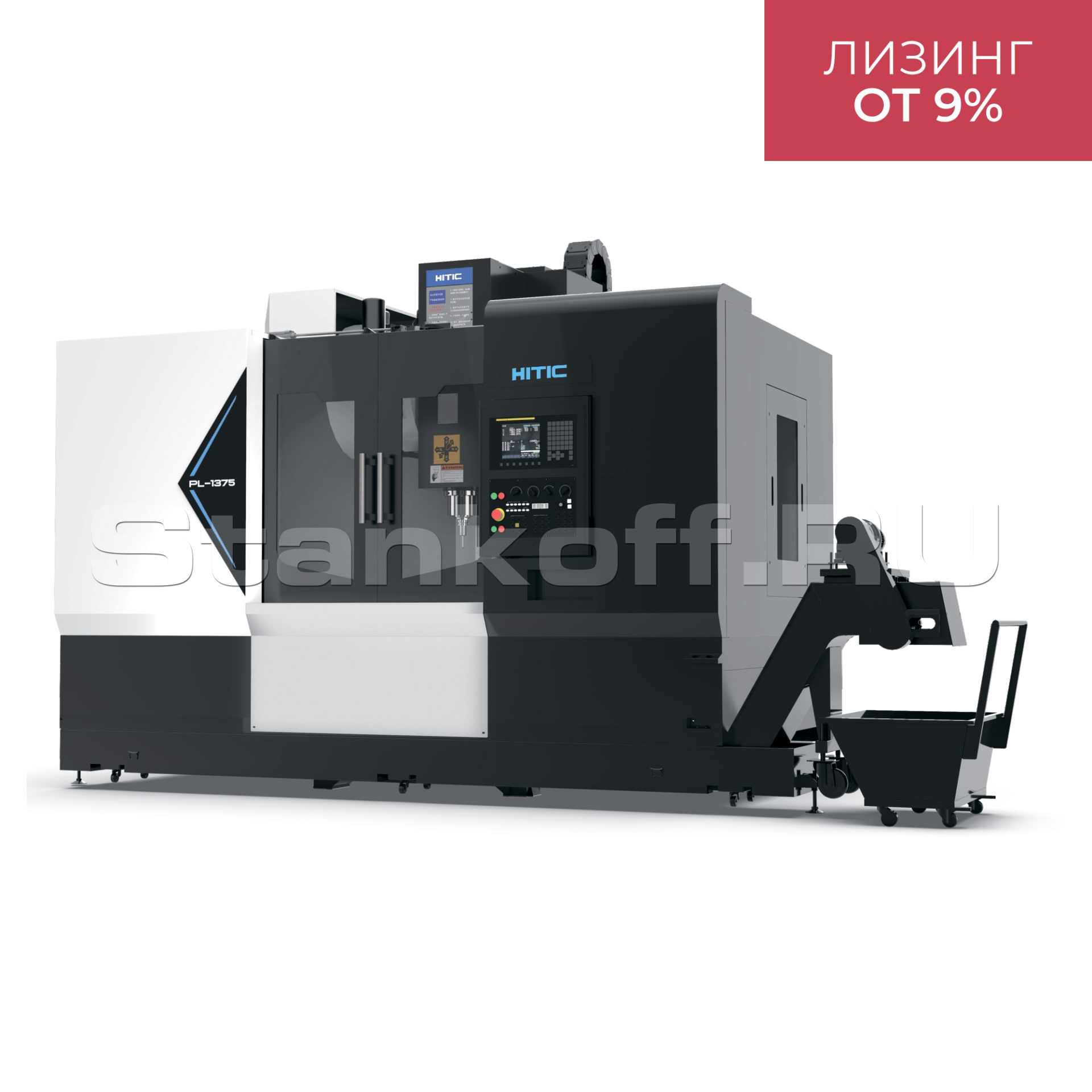

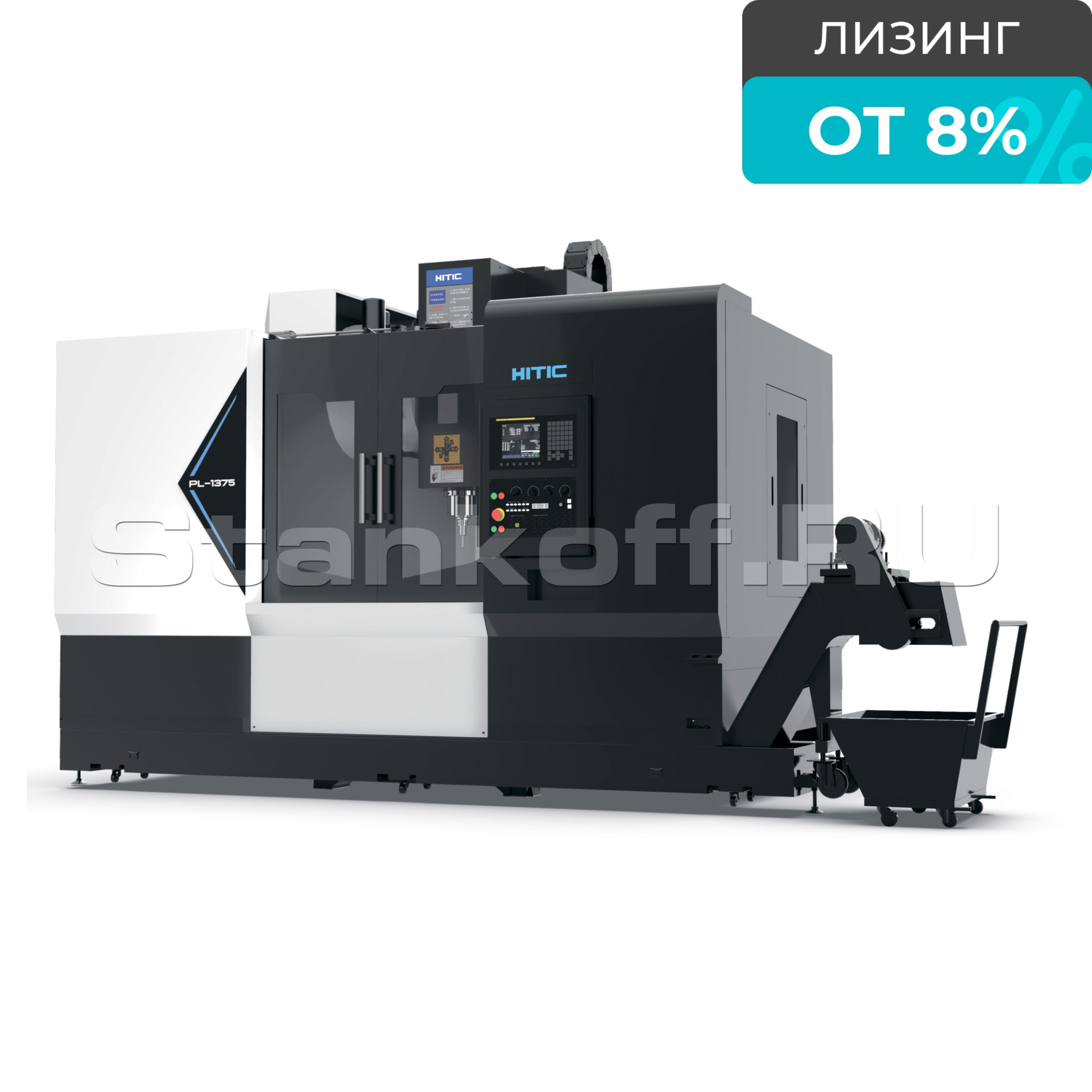

Вертикальный обрабатывающий центр с ЧПУ HITIC PL-1375S
Краткие характеристики
Артикул
PL-1375S
| Перемещения | |
| X ось, мм | 1300 |
| Y ось, мм | 750 |
| Z ось, мм | 600 |
| Расстояние от торца шпинделя до поверхности стола, мм | 120-720 |
| Рабочий стол | |
| Размеры, мм | 1300x700 |
| Максимальная нагрузка, кг | 800 |
| Количество/ширина Т-пазов, мм | 7 / 18 |
| Расстояние между Т-пазами (шаг), мм | 100 |
| Шпиндель | |
| Максимальная частота вращения, об/мин | 12000 |
| Мощность (S1 / S6-40%), кВт | 9 / 17.1 |
| Крутящий момент (S1 / S6-40%), Нм | 57 / 108 |
| Привод от двигателя к шпинделю, тип | Прямой привод (Direct drive) |
| Конус, тип | BBT-40 |
| Динамическая балансировка, класс | G1 |
| Подачи | |
| Тип направляющих X/Y/Z | Качения, роликовые |
| Макс. ускоренные перемещения (холостой ход), м/мин | 36 / 36 / 36 |
| Диапазоны рабочих подач, мм/мин | 1-10 000 |
| Точность позиционирования, мм | ±0,005 |
| Повторяемость (повторное позиционирование), мм | ±0,003/300 |
| Мощность двигателей осей X/Y/Z, кВт | 3.1 / 3.1 / 3.1 |
| Крутящий момент двигателей осей X/Y/Z, Н*м | 61 / 61 / 61 |
| Инструментальный магазин | |
| Тип | Барабанного типа, с манипулятором (тип – рука) |
| Количество позиций, шт | 24 |
| Макс. диаметр инструмента (занятые/свободные ячейки), мм | Ø75 / 150 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента (И-И), секунд | 2 |
| Трансформатор | |
| Мощность, кВт | 5 |
| Сжатый воздух | |
| Давление во внешней сети, МПа | 0.6-0.9 |
| Система смазки | |
| ШВП | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Мощность привода, кВт | 0,75 |
| Тип системы | Водоструйная внешняя |
| Удаление стружки | |
| Тип | Цепной |
| Детали защиты | |
| Защита рабочей зоны | Закрытая кабинетная |
| Защита направляющих | Телескопическая |
| Требования к окружающей среде | |
| Электропитание | 3Ф, 380В, 50Гц |
| Температура, ℃ | 5 - 40 |
| Влажность, % | 30 - 75 |
| Вибрация | < 0.5G |
| Грузоподъемность, т/м² | 2,5 |
| Заземление, Ω | <10 |
| Габаритные размеры | |
| Высота, мм | 3150 |
| Ширина, мм | 2750 |
| Длина, мм | 3300 + 1050 |
| Вес, кг | 7500 |
Конструктив
Вертикальный обрабатывающий центр с ЧПУ HITIC PL-1375S — это высокоточный трехосевой станок, предназначенный для выполнения широкого спектра операций: фрезерования, сверления, растачивания и нарезания резьбы.
Станок предназначен для обработки металлических заготовок из алюминия, стали, меди. Широко применяется в производстве компонентов для автомобильной, аэрокосмической и медицинской отраслей, а также в изготовлении пресс-форм, штампов и сложных деталей машиностроения.
Модель HITIC PL-1375S оснащена современной системой ЧПУ, которая обеспечивает стабильное качество обработки, высокую точность и повторяемость. Высокую производительность и динамику перемещений обеспечивают мощные сервоприводы по всем трем осям (X, Y, Z), а также использование комплектующих от ведущих мировых производителей.
Комплектующие
| Система управления | SIEMENS 828D (Германия) |
| Двигатели шпинделя и осей X/Y/Z | SIEMENS (Германия) |
| Шпиндель BT40 ф150мм | HITIC (Китай) |
| Подшипник P4 | NACHI/NSK (Япония) |
| ШВП C3 | HIWIN/PMI (Тайвань/Япония) |
| Направляющие P-класса точности | HIWIN/PMI (Тайвань/Япония) |
| Инструментальный магазин | OKADA/POJU(Тайвань/Китай) |
| Пневмокомпоненты | Air Tac (Тайвань) |
| Пуск привода | Mitsubishi (Япония) |
| Бустер шпинделя | POJU/HAOCHENG (Китай/Тайвань) |
| Электрокомпоненты | Schneider/ ELCO (Франция/Китай) |
Конструктивные особенности

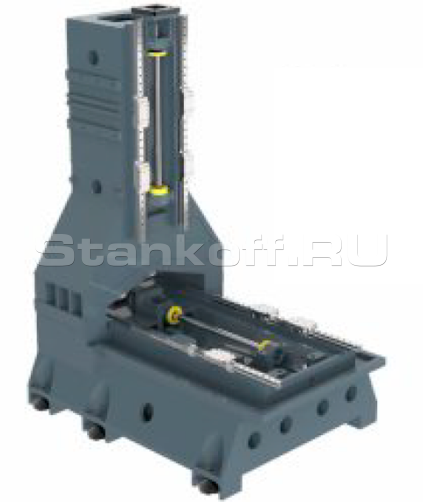

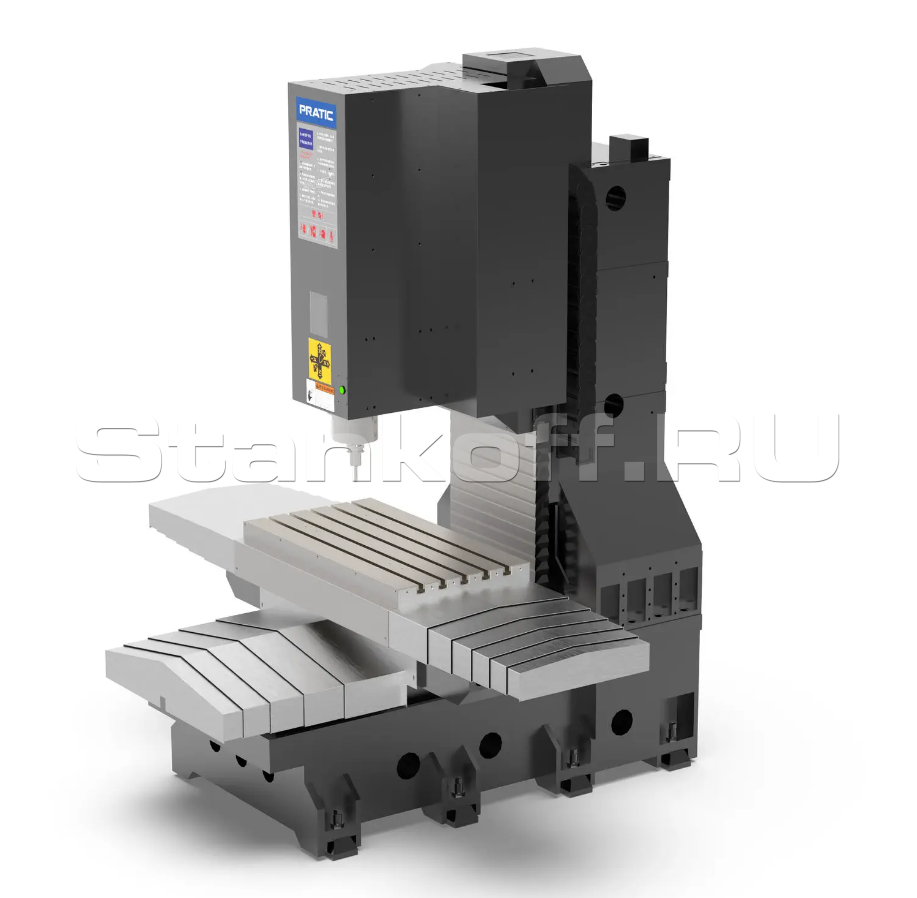

А-образная конструкция
Станина станка имеет А-образную колонну, рассчитанную с применением трехмерной оптимизации для обеспечения высокой точности и стабильности. Основные узлы (основание, колонна и др.) выполнены из высококачественного чугуна Meehanite HT300, обладающего отличным демпфированием вибраций и высокой прочностью. После отжига и естественного старения устраняются внутренние напряжения. Все элементы конструкции проходят анализ и оптимизацию методом конечных элементов для обеспечения долговременной стабильности и точности.
ШВП
На трех осях установлены шариковые винтовые пары класса точности C3, в сочетании с высококачественными подшипниками и высокоточными стопорными гайками для обеспечения точности и плавности работы станка.

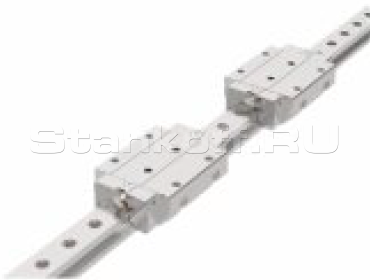

Направляющие
На станке применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).

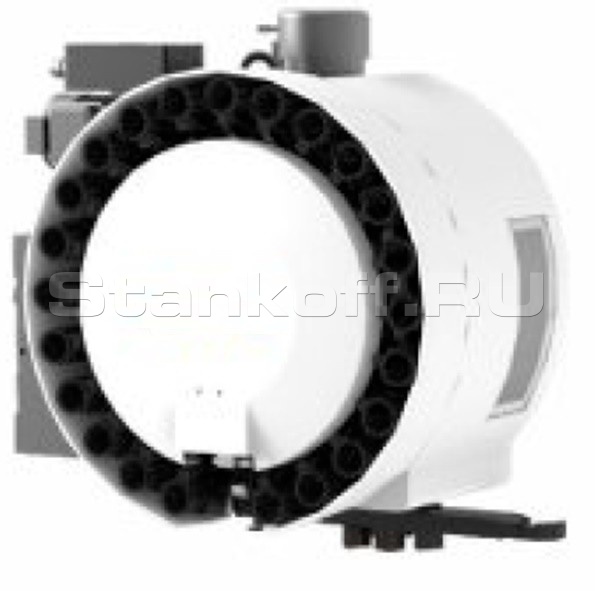

Устройство автоматической смены инструмента
Магазин инструментов револьверного типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.
Система смазки
Автоматическая централизованная система смазки компонентов станка.
Панель управления
Панель управления интегрирована в корпус станка, что облегчает доступ и управление. Для удобстваоборудование оснащено переносным ручным пультом управления с маховичком (MPG).

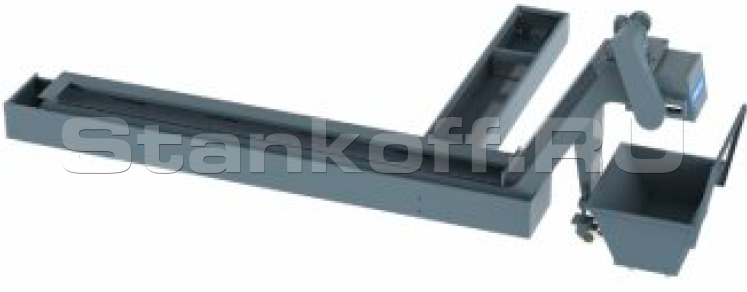

Конвейер для стружки
Конвейер цепного типа с тележкой для стружки и баком СОЖ.

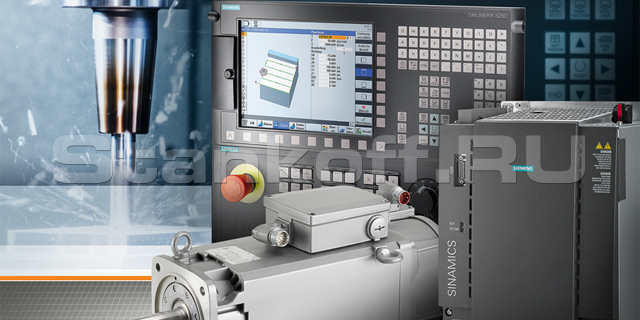

Система ЧПУ SIEMENS SINUMERIK 828D
Siemens SINUMERIK 828D — это мощная и универсальная система ЧПУ среднего класса для фрезерных и токарных станков. Она сочетает высокую точность обработки, надежность и простоту управления благодаря интерфейсу SINUMERIK Operate.
Ключевые особенности:
- Новая версия оснащена 15" сенсорным экраном Multitouch с поддержкой Side-Screen и настраиваемыми виджетами.
- Высокая производительность: заимствованные технологии от флагмана SINUMERIK 840D (Pro Machining, компенсация вибраций и кивания).
- Богатые интерфейсы: USB 3.0, Gigabit Ethernet, OPC UA-сервер, поддержка MindSphere.
- Безвентиляторная конструкция с литой магниевой панелью и NVRAM (без жестких дисков).
- Графический интерфейс, полная QWERTY-клавиатура, цветной дисплей (10,4" / 15").
Комплектация
- Вертикально-фрезерный обрабатывающий центр PL-1375 в сборе, в указанной комплектации
- Система ЧПУ SIEMENS 828D
- Дисплей системы ЧПУ с диагональю 10,4" на панели оператора
- Русифицированный интерфейс системы ЧПУ
- Переносной ручной пульт оператора с маховичком (MPG)
- USB, RS-232 и Ethernet (LAN) порты
- Жесткое нарезание резьбы метчиком
- Основание, колонна и подвижные части станка из чугуна марки Meehanite HT300
- Серводвигатели осей X/Y/Z производства ф. SIEMENS (Германия)
- Система охлаждения шпинделя с охладителем масла (чиллер)
- Автоматическая централизованная система смазки компонентов станка
- Обдув конуса шпинделя воздухом во время цикла смены инструмента
- Система подачи СОЖ в зону резания с возможностью подачи СОЖ через форсунки на торце шпинделя
- Гибкие трубки с соплами для подачи СОЖ (2 шт.) и воздуха (1 шт.), с боковой стороны шпинделя
- Кабинетная защита рабочей зоны – боковые кожуха с дверцами (слева и справа), передние двери на магнитах и с защитным замком SS/E-01A, задняя стенка и крыша станка
- Телескопические защитные кожухи направляющих из нержавеющей стали на осях X/Y/Z
- Теплообменное устройство электрошкафа
- Трансформатор
- Трехцветная сигнальная лампа индикации состояния Оборудования
- Освещение рабочей зоны (по 1 лампе слева и справа в рабочей зоне, всего 2 лампы)
- Пистолет для обдува воздухом
- Пистолет СОЖ
- Комплект инструментов для обслуживания Оборудования с ящиком
- Комплект болтов и опор для установки Оборудования
- Форсунки для смыва стружки в рабочей зоне, на задней стенке станка (по 3 гибких трубки с соплами, слева и справа от колонны станка, всего 6 шт.)
- Стружкоуборочный конвейер цепного типа с тележкой для стружки
- Руководство по эксплуатации на русском языке
Характеристики
| Перемещения | |
| X ось, мм | 1300 |
| Y ось, мм | 750 |
| Z ось, мм | 600 |
| Расстояние от торца шпинделя до поверхности стола, мм | 120-720 |
| Рабочий стол | |
| Размеры, мм | 1300x700 |
| Максимальная нагрузка, кг | 800 |
| Количество/ширина Т-пазов, мм | 7 / 18 |
| Расстояние между Т-пазами (шаг), мм | 100 |
| Шпиндель | |
| Максимальная частота вращения, об/мин | 12000 |
| Мощность (S1 / S6-40%), кВт | 9 / 17.1 |
| Крутящий момент (S1 / S6-40%), Нм | 57 / 108 |
| Привод от двигателя к шпинделю, тип | Прямой привод (Direct drive) |
| Конус, тип | BBT-40 |
| Динамическая балансировка, класс | G1 |
| Подачи | |
| Тип направляющих X/Y/Z | Качения, роликовые |
| Макс. ускоренные перемещения (холостой ход), м/мин | 36 / 36 / 36 |
| Диапазоны рабочих подач, мм/мин | 1-10 000 |
| Точность позиционирования, мм | ±0,005 |
| Повторяемость (повторное позиционирование), мм | ±0,003/300 |
| Мощность двигателей осей X/Y/Z, кВт | 3.1 / 3.1 / 3.1 |
| Крутящий момент двигателей осей X/Y/Z, Н*м | 61 / 61 / 61 |
| Инструментальный магазин | |
| Тип | Барабанного типа, с манипулятором (тип – рука) |
| Количество позиций, шт | 24 |
| Макс. диаметр инструмента (занятые/свободные ячейки), мм | Ø75 / 150 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента (И-И), секунд | 2 |
| Трансформатор | |
| Мощность, кВт | 5 |
| Сжатый воздух | |
| Давление во внешней сети, МПа | 0.6-0.9 |
| Система смазки | |
| ШВП | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Мощность привода, кВт | 0,75 |
| Тип системы | Водоструйная внешняя |
| Удаление стружки | |
| Тип | Цепной |
| Детали защиты | |
| Защита рабочей зоны | Закрытая кабинетная |
| Защита направляющих | Телескопическая |
| Требования к окружающей среде | |
| Электропитание | 3Ф, 380В, 50Гц |
| Температура, ℃ | 5 - 40 |
| Влажность, % | 30 - 75 |
| Вибрация | < 0.5G |
| Грузоподъемность, т/м² | 2,5 |
| Заземление, Ω | <10 |
| Габаритные размеры | |
| Высота, мм | 3150 |
| Ширина, мм | 2750 |
| Длина, мм | 3300 + 1050 |
| Вес, кг | 7500 |
