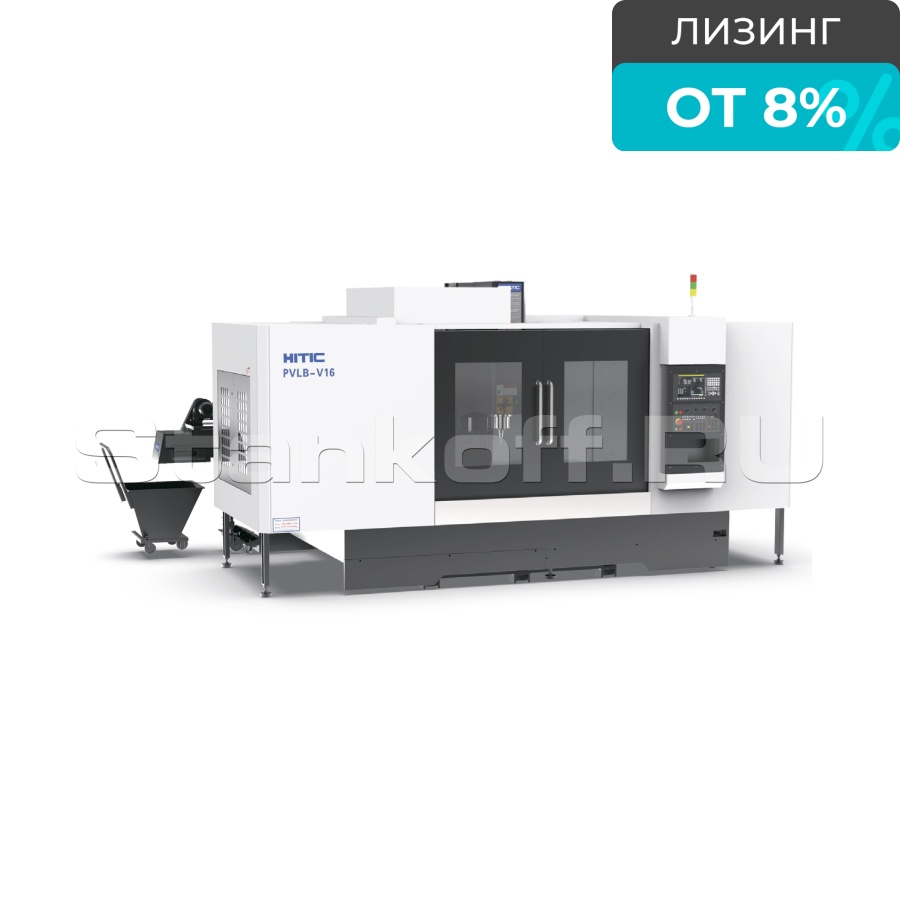

Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PVLB-V16/Fanuc

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Ильнур Сафин

Хотите мы Вам перезвоним? Да

Вертикальный обрабатывающий центр с ЧПУ HITIC PVLB-V16 — это высокоточный трехосевой станок, предназначенный для выполнения широкого спектра операций: фрезерования, сверления, растачивания и нарезания резьбы.

Станок предназначен для обработки металлических заготовок из алюминия, стали, меди. Широко применяется в производстве компонентов для автомобильной, аэрокосмической и медицинской отраслей, а также в изготовлении пресс-форм, штампов и сложных деталей машиностроения.

Модель HITIC PVLB-V16 оснащена современной системой ЧПУ, которая обеспечивает стабильное качество обработки, высокую точность и повторяемость. Высокую производительность и динамику перемещений обеспечивают мощные сервоприводы по всем трем осям (X, Y, Z), а также использование комплектующих от ведущих мировых производителей.

Комплектующие

Система управления FANUC (Япония)
Шпиндель BT40 Ø150 механический YONGYU/WLT (Китай / Тайвань)
Подшипник P4 NSK/NACHI (Япония)
ШВП C3 HIWIN/PMI (Тайвань / Япония)
Направляющие  HIWIN/PMI (Тайвань / Япония)
Инструментальный магазин POJU/OKADA (Китай / Тайвань)
Пневмокомпоненты Mindman (Тайвань)
Пуск привода Mitsubishi (Япония)
Электрокомпоненты Schneider (Франция)

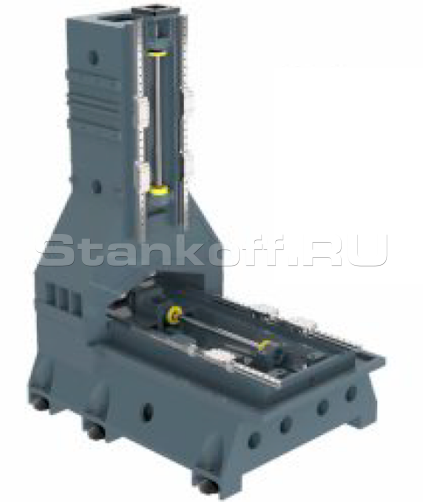

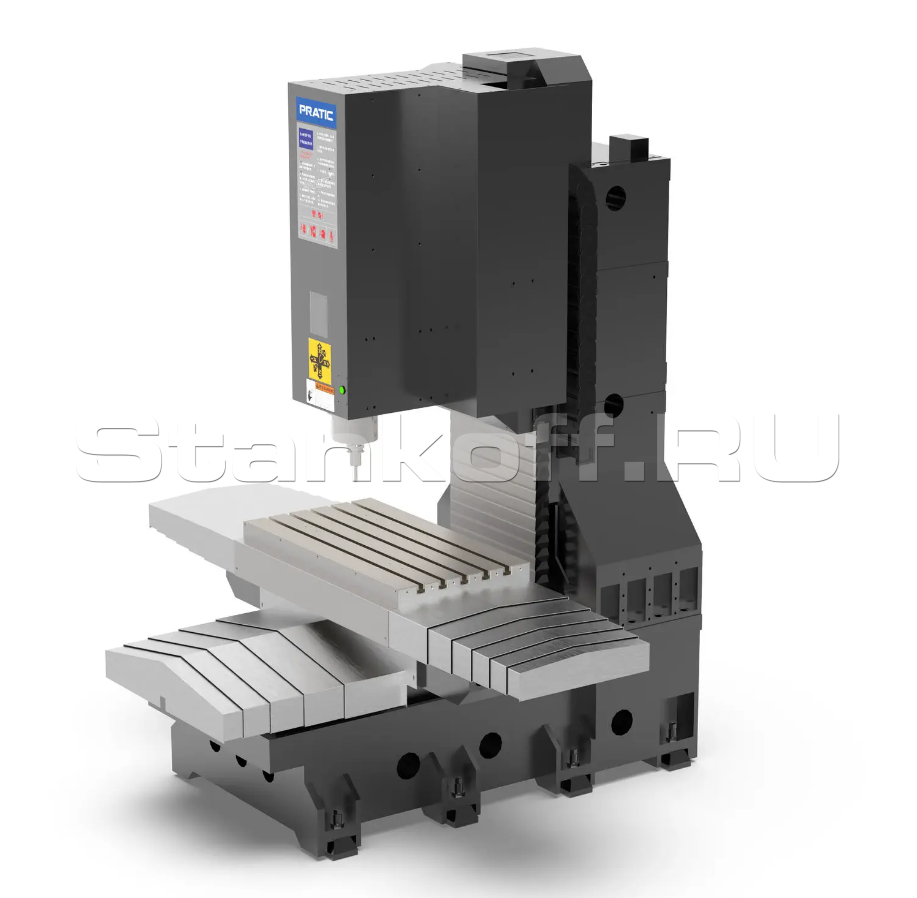

Конструктивные особенности


А-образная конструкция

Колонна станка выполнена в виде А-образной конструкции, оптимизированной с применением трёхмерного моделирования, что гарантирует высокую жёсткость и стабильность при обработкеКлючевые элементы конструкции — включая основание, колонну и другие узлы — изготовлены из высококачественного виброустойчивого чугуна Meehanite HT300. Этот материал обладает отличными демпфирующими свойствами и служит прочным основанием для всего станка. Тепловая обработка и естественное старение полностью устраняют остаточные внутренние напряжения в материале.

ШВП

На трех осях установлены шариковые винтовые пары класса точности C3, в сочетании с высококачественными подшипниками и высокоточными стопорными гайками для обеспечения точности и плавности работы станка.

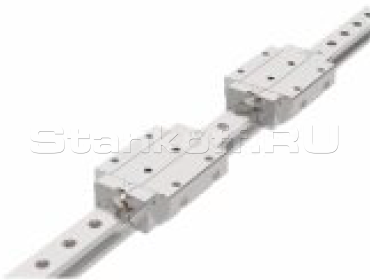

Направляющие

На станке применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).

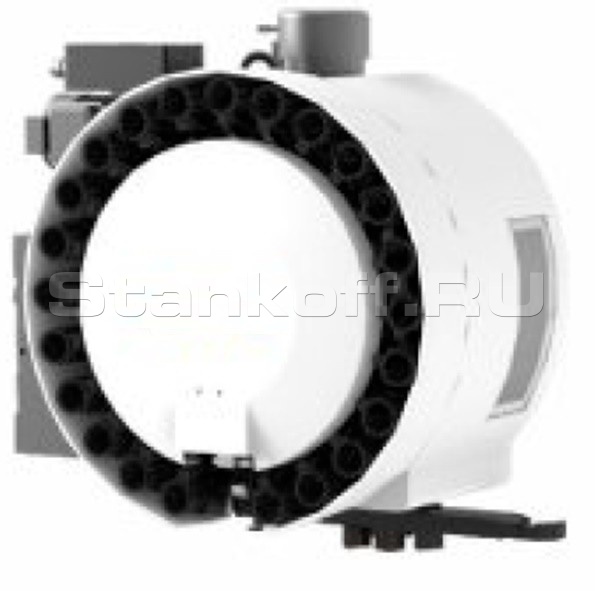

Устройство автоматической смены инструмента

Магазин инструментов револьверного типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.

Система смазки

Система смазки

Автоматическая централизованная система смазки компонентов станка.

Панель управления

Панель управления

Панель управления интегрирована в корпус станка, что облегчает доступ и управление. Для удобстваоборудование оснащено переносным ручным пультом управления с маховичком (MPG).

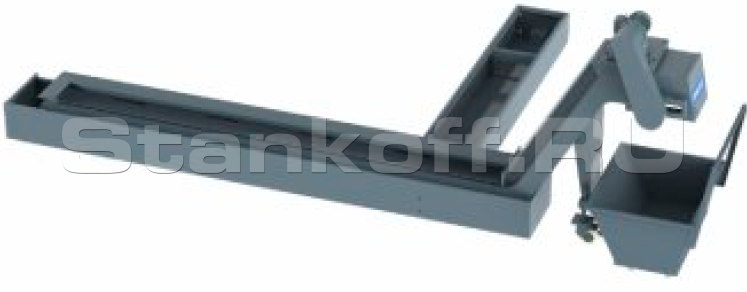

Конвейер для стружки

Конвейер цепного типа с тележкой для стружки и баком СОЖ.

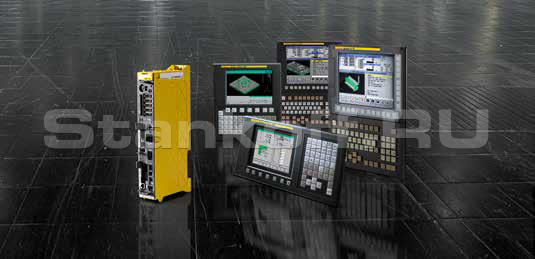

Система ЧПУ FANUC 0i-MODEL F

FANUC 0i-MODEL F — универсальное решение для широкого спектра металлообрабатывающих задач. Система сочетает в себе высокую производительность, богатый функционал и оптимальное соотношение цена-качество.

Ключевые преимущества:

  • Управление до 11 осями подач и 4 шпиндельными осями, поддержка до 2 каналов + 2 дополнительных для загрузчика
  • Одновременная обработка в 4 осях или по схеме 3+2
  • Полный стандартный пакет ПО для быстрой готовности к работе
  • Интеграция функций безопасности (Dual Check Safety)
  • Удобное диалоговое программирование: MANUAL GUIDE i, TURN MATE i
  • Высокоскоростной встроенный PMC, предпросмотр до 400 кадров
  • Гибкая настройка под специфические задачи благодаря расширенному функционалу
  • Совместимость по эксплуатации и функциям с серией 30i-MODEL B

Комплектация

  • Специализированный контроллер ЧПУ
  • Высокопрочный механический шпиндель
  • Серводвигатель шпинделя с функцией жесткого нарезания резьбы
  • Высокопроизводительные серводвигатели осей X/Y/Z
  • Централизованная система автоматической смазки направляющих
  • Основные компоненты и подвижные части из литого чугуна
  • Масляный охладитель шпинделя
  • Полностью закрытый защитный кожух
  • Система охлаждения с подачей воды
  • Встроенный пульт управления
  • Съемный ручной пульт (MPG)
  • LAN-порт
  • Трансформатор 25 кВА
  • Дисковый магазин инструментов BT40-24T
  • Стружкосборник
  • Трехцветный сигнальный светильник
  • Рабочее освещение станка
  • Пневматический пистолет для очистки
  • Блокировка безопасности дверей SS/E-01A
  • Стружкоуборочный конвейер цепного типа с тележкой для стружки
  • Приспособление для сборки инструмента BT40
  • Руководство по эксплуатации на русском языке

Производитель: PRATIC

Родина бренда: Китай

Страна изготовления:

Перемещения
X ось, мм1650
Y ось, мм650
Z ось, мм550
Расстояние от торца шпинделя до поверхности стола, мм90 - 640
Рабочий стол
Размеры, мм1700 x 600
Максимальная нагрузка, кг500
Количество/ширина Т-пазов, мм5 / 18
Расстояние между Т-пазами (шаг), мм120
Шпиндель
Максимальная частота вращения, об/мин12000
Мощность (S1 / S6-40%), кВт11 / 15
Крутящий момент (S1 / S6-40%), Нм45 / 85
Привод от двигателя к шпинделю, типПрямой привод (Direct drive)
Конус, типBT-40
Динамическая балансировка (ISO1940), классG1
Подачи
Направляющие X,Y,ZКачения, роликовые
Макс. ускоренные перемещения X/Y/Z, м/мин36
Диапазон рабочих подач X/Y/Z, мм/мин1-12000
Точность позиционирования X/Y/Z, мм±0,005/300
Повторяемость X/Y/Z, мм±0,003/300
Мощность двигателей осей X/Y/Z, кВт3,0
Крутящий момент двигателей осей X/Y/Z, Нм45
Инструментальный магазин
ТипДисковый тип
Количество инструментов, шт24
Макс. диаметр инструмента при занятых / свободных ячейках, ммØ80 / 150
Максимальная длина инструмента, мм300
Максимальный вес инструмента, кг8
Время смены инструмента (И-И), сек2
Трансформатор
Мощность, кВт25
Пневмосистема
Давление внешней сети, МПа0,6-0,9
Система смазки
Шарико-винтовая параАвтоматическая
Линейные направляющиеАвтоматическая
Охлаждение
Мощность привода, кВт0,75
Тип системыВодоструйная система внешнего охлаждения
Удаление стружки
ТипЦепной
Детали защиты
Защита рабочей зоныЗакрытая кабинетная защита
Защита направляющихТелескопическая защита
Требования к окружающей среде
Электропитание3Ф, 380В, 50Гц
Температура, ℃5 - 40
Влажность, %30 - 75
Вибрация< 0.5G
Грузоподъемность, т/м²2,5
Заземление, Ω<10
Габаритные размеры
Высота, мм2850
Ширина, мм2700 + 500
Длина, мм4500
Вес, кг6500
