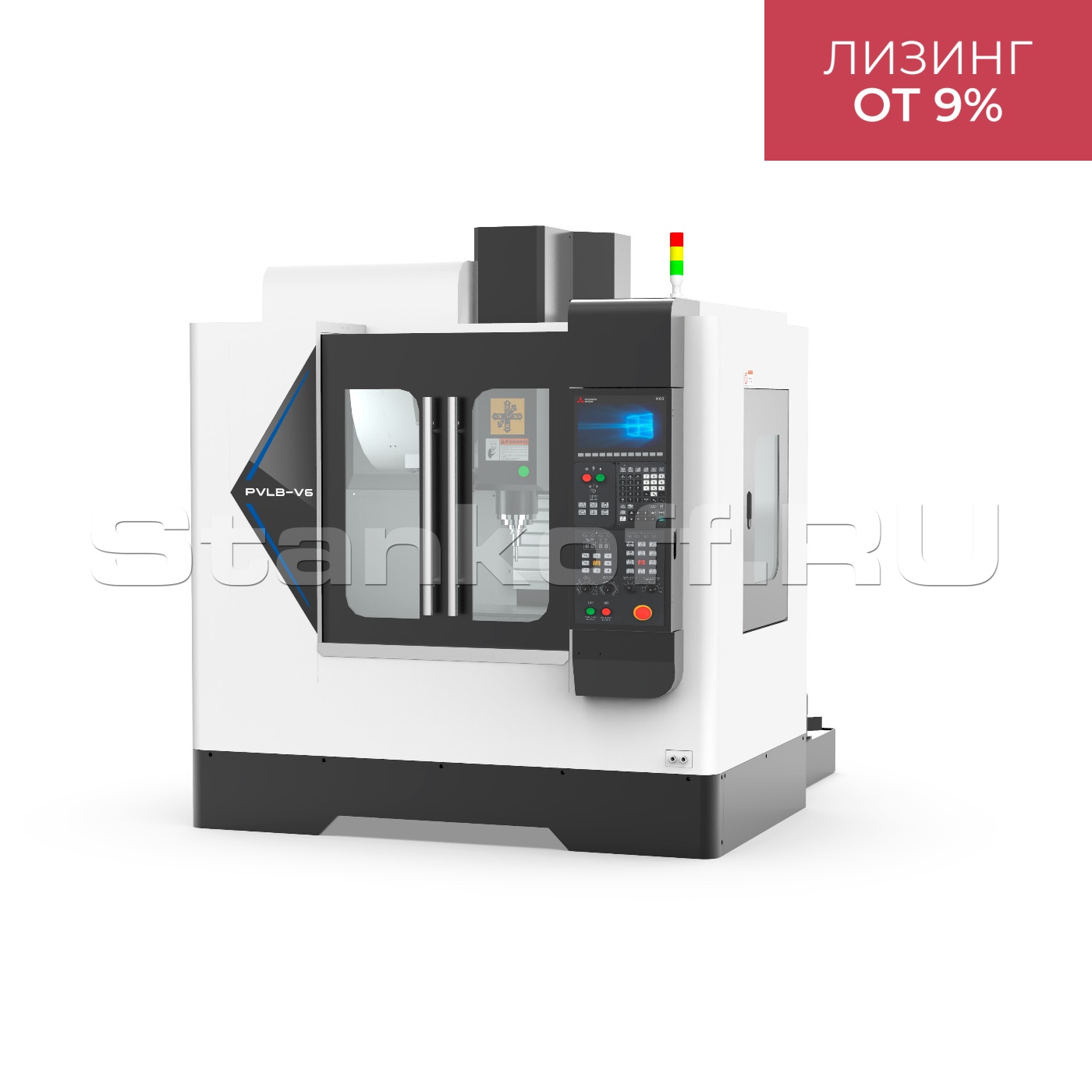

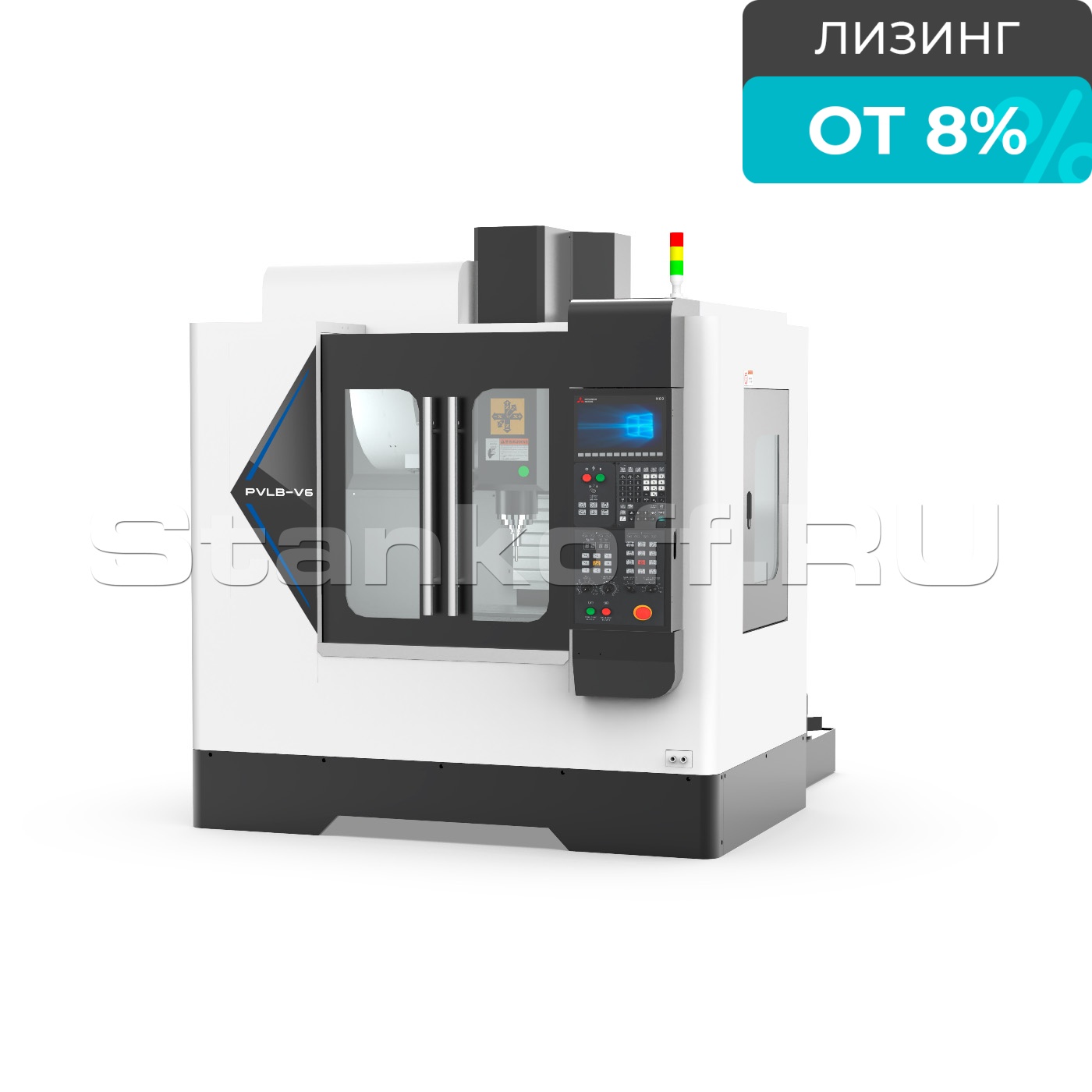

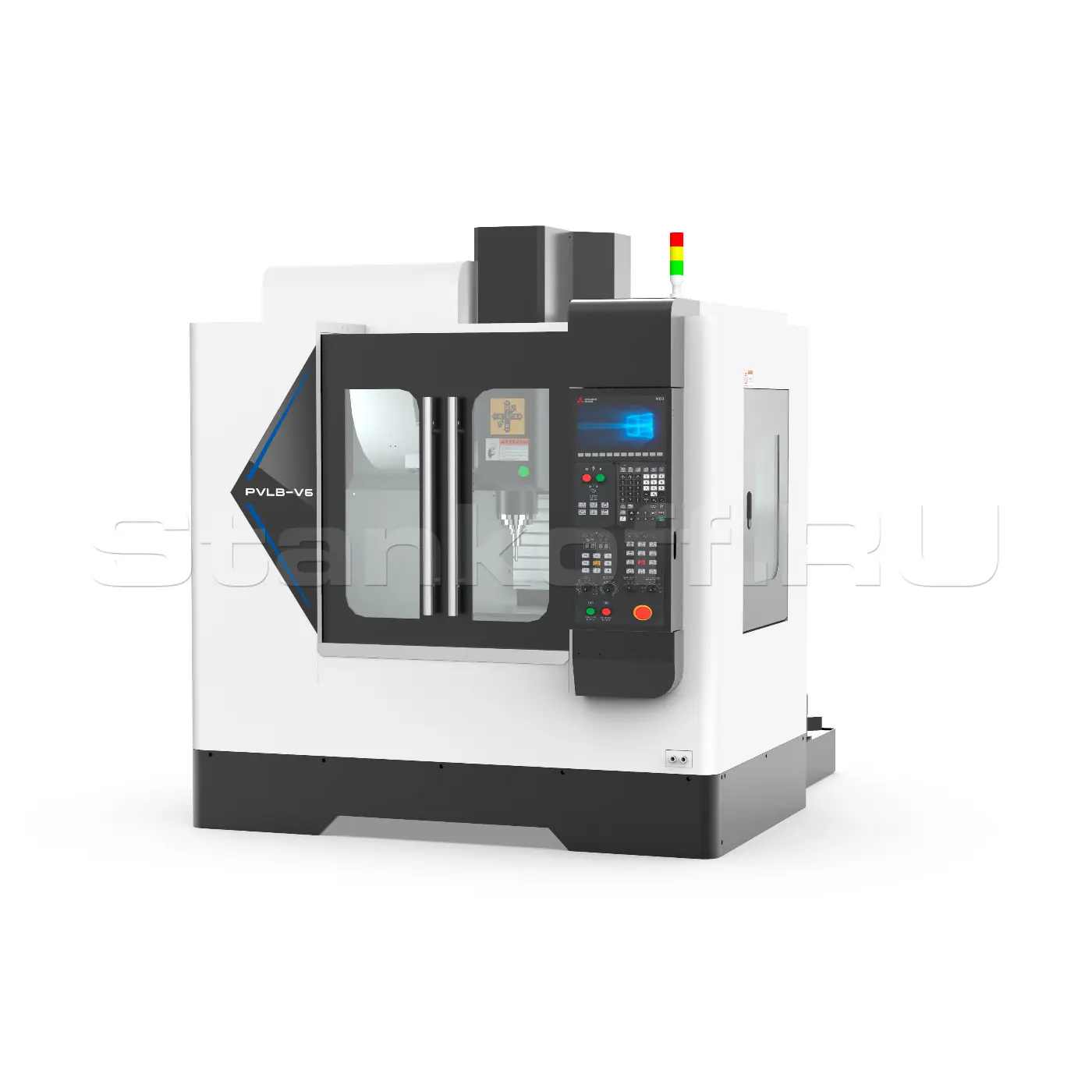

Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PVLB-V6/Siemens

Name: Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PVLB-V6/Siemens
Brand: PRATIC
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

PRATIC (Китай)

Краткие характеристики

Артикул PVLB-V6/Siemens

Перемещения
X ось, мм	600
Y ось, мм	400
Z ось, мм	500
Расстояние от торца шпинделя до поверхности стола, мм	145–645
Рабочий стол
Размеры, мм	700x420
Максимальная нагрузка, кг	300
Количество/ширина Т-пазов, мм	3 / 14
Расстояние между Т-пазами (шаг), мм	125
Шпиндель
Максимальная частота вращения, об/мин	12 000
Мощность (S1 / S6-40%), кВт	7 / 13,3
Крутящий момент (S1 / S6-40%), Нм	45 / 85
Привод от двигателя к шпинделю, тип	Прямой привод (Direct drive)
Конус, тип	BT-40
Динамическая балансировка (ISO1940), класс	G1
Подачи
Направляющие	Качения, роликовые
Макс. ускоренные перемещения (холостой ход) X/Y/Z, м/мин	48 / 48 / 48
Диапазоны рабочих подач X/Y/Z, мм/мин	1-10 000
Точность позиционирования X/Y/Z, мм	±0,005
Точность повторного позиционирования (повторяемость) X/Y/Z, мм	±0,003/300
Мощность двигателей осей X/Y/Z, кВт	2.3 / 2.3 / 3.1
Крутящий момент двигателей X/Y/Z, Н*м	35 / 35 / 61
Инструментальный магазин
Тип	Дисковый тип
Количество инструментальных позиций, шт	24
Макс. диаметр инструмента при занятых / свободных соседних ячейках, мм	Ø75 / 150
Макс. длина инструмента, мм	300
Макс. вес инструмента, кг	8
Время смены инструмента (И–И), секунд	2
Система питания и воздухоснабжения
Трансформатор, кВт	5
Давление в сети сжатого воздуха, МПа	0,6-0,8
Система смазки
Шарико-винтовая пара	Автоматическая
Линейные направляющие	Автоматическая
Охлаждение
Мощность привода, кВт	0,75
Тип системы	Водоструйная система внешнего охлаждения
Удаление стружки
Тип	Цепной
Детали защиты
Защита рабочей зоны	Закрытая кабинетная защита
Защита направляющих	Телескопическая защита
Требования к окружающей среде
Электропитание	3Ф, 380В, 50Гц
Температура, ℃	5 – 40
Влажность, %	30 – 75
Вибрация	< 0.5G
Грузоподъемность, т/м²	2,5
Заземление, Ω	<10
Габаритные размеры
Высота, мм	2650
Ширина, мм	2450
Длина, мм	1965 + 640
Вес, кг	3200

Все характеристики

Модели серии

Все товары

PVLB-T6/Fanuc

PVLB-T7/Fanuc

PVLB-T8/Fanuc

PVLB-V6/Fanuc

PVLB-V16/Fanuc

PVLB-T6/Siemens

PVLB-T7/Siemens

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Вертикальный обрабатывающий центр с ЧПУ HITIC PVLB-V6 — это высокоточный трехосевой станок, предназначенный для выполнения широкого спектра операций: фрезерования, сверления, растачивания и нарезания резьбы.

Станок предназначен для обработки металлических заготовок из алюминия, стали, меди. Широко применяется в производстве компонентов для автомобильной, аэрокосмической и медицинской отраслей, а также в изготовлении пресс-форм, штампов и сложных деталей машиностроения.

Модель HITIC PVLB-V6 оснащена современной системой ЧПУ, которая обеспечивает стабильное качество обработки, высокую точность и повторяемость. Высокую производительность и динамику перемещений обеспечивают мощные сервоприводы по всем трем осям (X, Y, Z), а также использование комплектующих от ведущих мировых производителей.

Комплектующие

Система управления	SIEMENS 828D(Германия)
Шпиндель	HITIC BT40(Китай)
Подшипник P4	IBC/SKF (Германия/Швейцария)
ШВП C3	HIWIN/PMI (Тайвань/Япония)
Направляющие P-класса точности	HIWIN/PMI/Rexroth (Тайвань/Япония)
Инструментальный магазин	POJU/Deta (Китай/Тайвань)
Пневмокомпоненты	AIRTAC/YOSHIN/ZGSDQD (Тайвань)
Пуск привода	Mitsubishi (Япония)
Электрокомпоненты	Schneider/Mitsubishi (Франция/Япония)

Конструктивные особенности

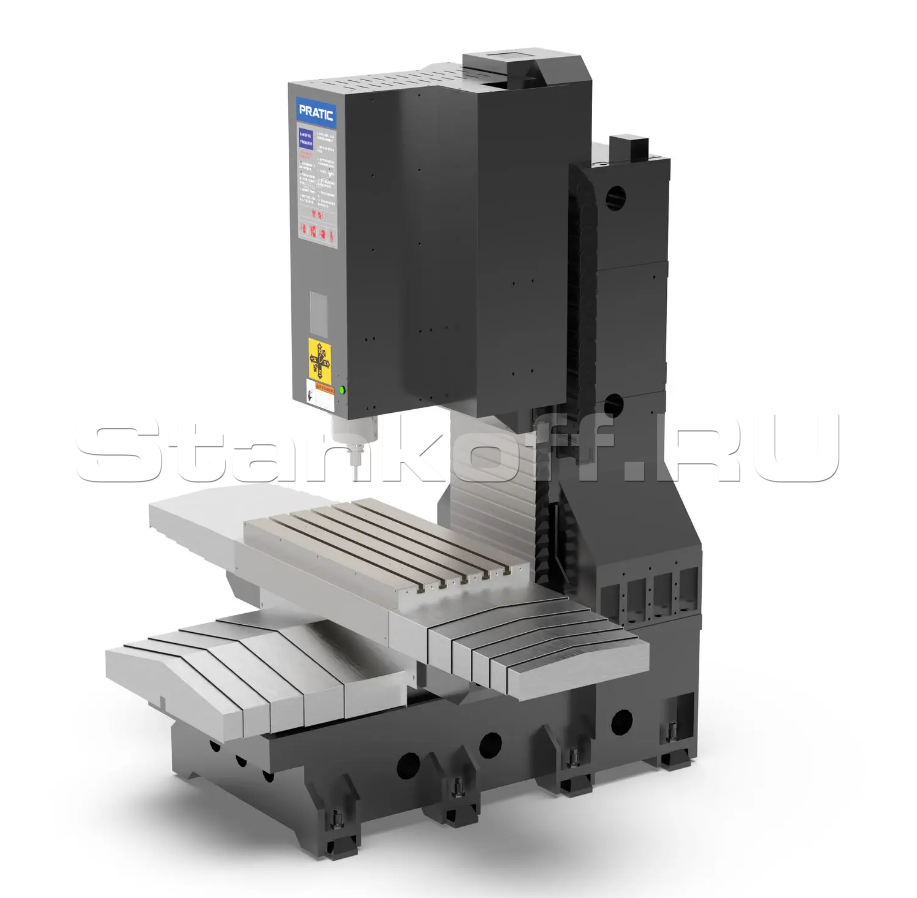

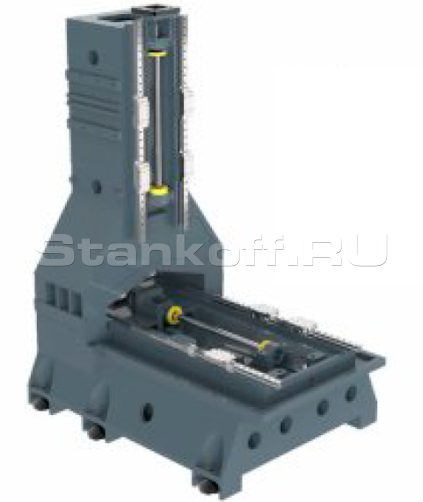

А-образная конструкция

Колонна станка выполнена в виде А-образной конструкции, оптимизированной с применением трёхмерного моделирования, что гарантирует высокую жёсткость и стабильность при обработкеКлючевые элементы конструкции — включая основание, колонну и другие узлы — изготовлены из высококачественного виброустойчивого чугуна Meehanite HT300. Этот материал обладает отличными демпфирующими свойствами и служит прочным основанием для всего станка. Тепловая обработка и естественное старение полностью устраняют остаточные внутренние напряжения в материале.

ШВП

На трех осях установлены шариковые винтовые пары класса точности C3, в сочетании с высококачественными подшипниками и высокоточными стопорными гайками для обеспечения точности и плавности работы станка.

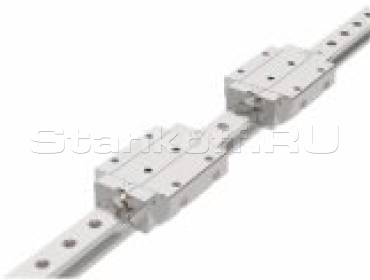

Направляющие

На станке применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).

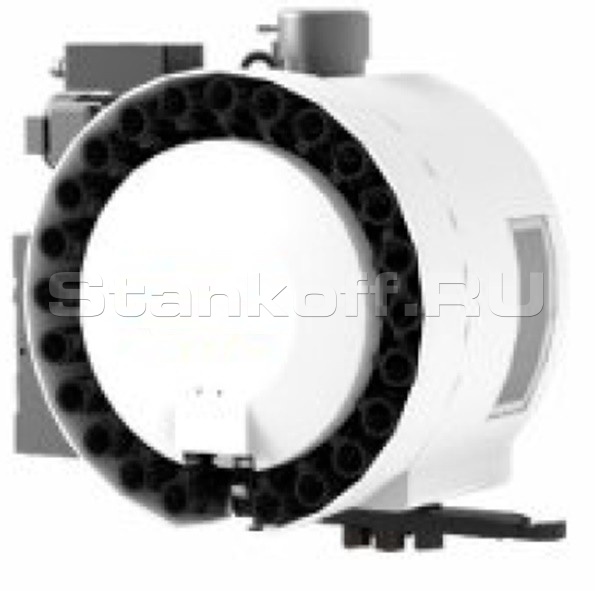

Устройство автоматической смены инструмента

Магазин инструментов револьверного типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.

Система смазки

Автоматическая централизованная система смазки компонентов станка.

Панель управления

Панель управления интегрирована в корпус станка, что облегчает доступ и управление. Для удобстваоборудование оснащено переносным ручным пультом управления с маховичком (MPG).

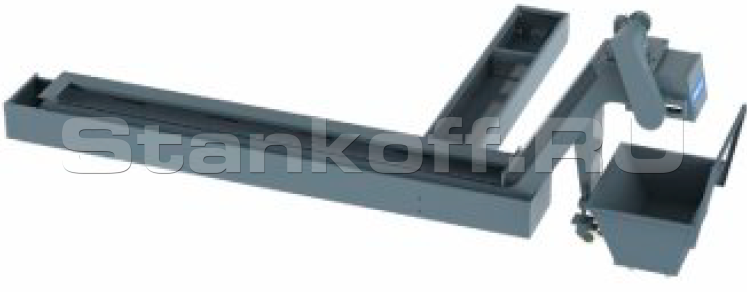

Конвейер для стружки

Конвейер цепного типа с тележкой для стружки и баком СОЖ.

Дополнительные опции

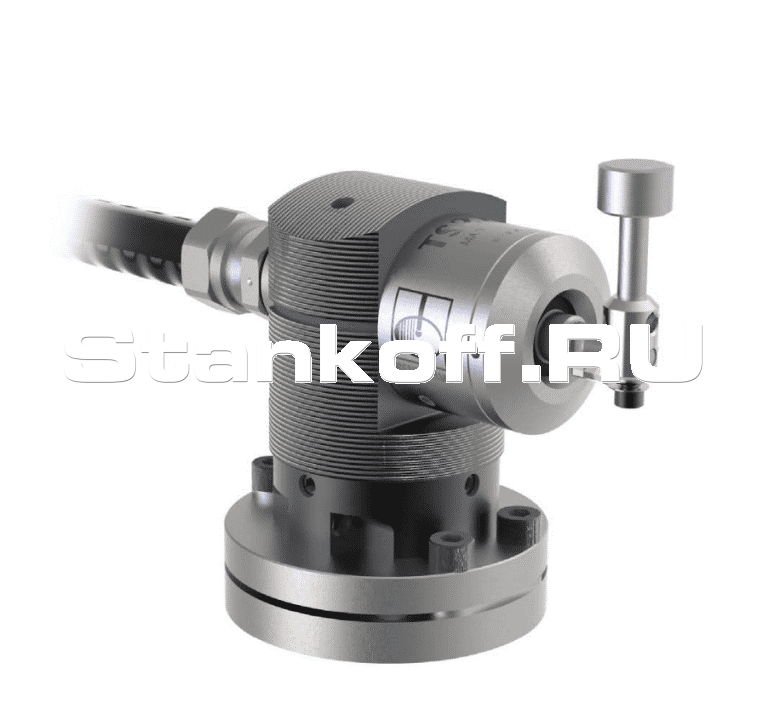

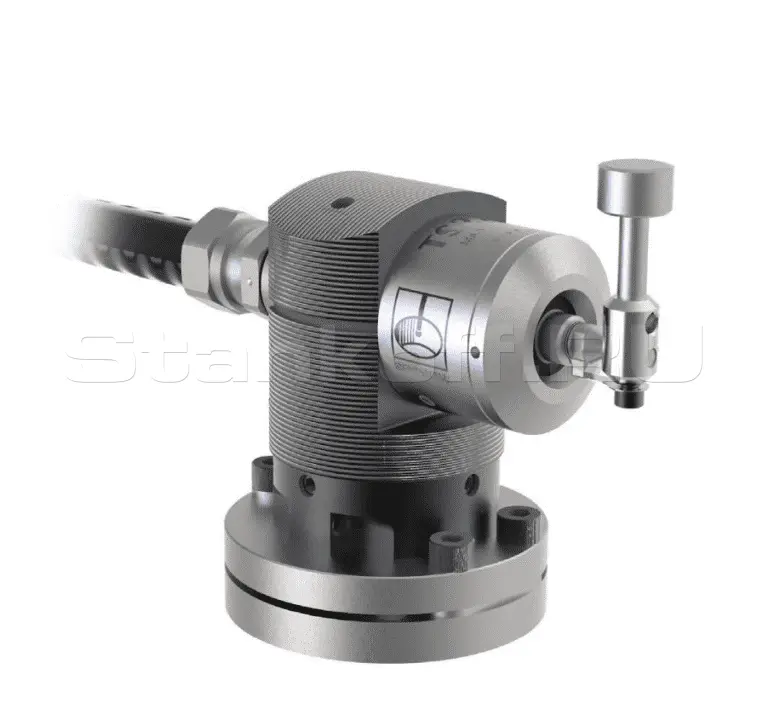

Контактный датчик TS27R

Контактный датчик TS27R для наладки инструмента, производства компании Renishaw. Компактная контактная 3D-система наладки инструмента с передачей сигналов по кабелю, используемая для обнаружения поломки инструмента и быстрого измерения длины и диаметра разнообразных инструментов.

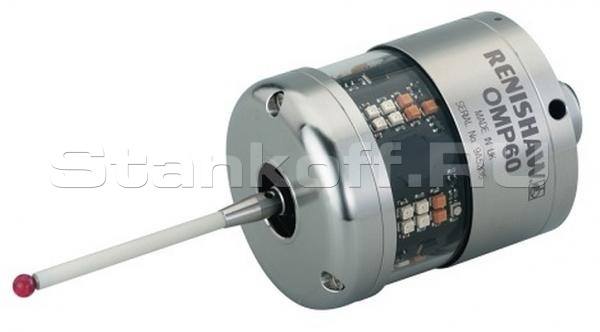

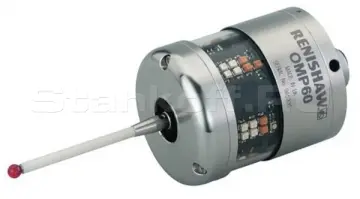

Система оптических измерений OMP60

Используя обновленный современный метод оптической передачи с модуляцией, система обеспечивает высочайший уровень устойчивости к световым помехам. Датчик OMP60 также обратно совместим с существующими приемниками OMM/MI12 и OMI. OMP60 также поддерживает все методы активации датчика – переключение хвостовика, вращение и M-код – что позволяет нынешним пользователям MP7, MP8, MP9 и MP10 воспользоваться некоторыми из его инновационных функций.

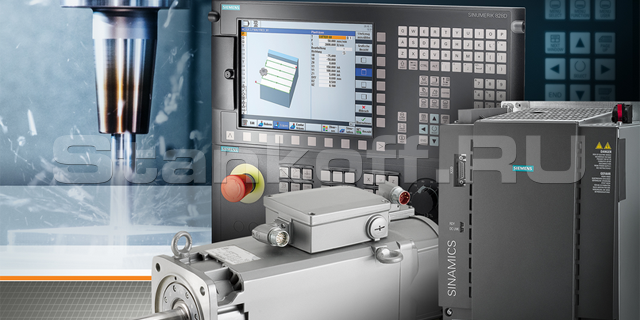

Система ЧПУ SIEMENS SINUMERIK 828D

Siemens SINUMERIK 828D — это мощная и универсальная система ЧПУ среднего класса для фрезерных и токарных станков. Она сочетает высокую точность обработки, надежность и простоту управления благодаря интерфейсу SINUMERIK Operate. Поддерживает широкий спектр оборудования: от обрабатывающих центров до токарных станков с осью Y и контршпинделем.

Ключевые особенности:

Новая версия оснащена 15" сенсорным экраном Multitouch с поддержкой Side-Screen и настраиваемыми виджетами.
Высокая производительность: заимствованные технологии от флагмана SINUMERIK 840D (Pro Machining, компенсация вибраций и кивания).
Богатые интерфейсы: USB 3.0, Gigabit Ethernet, OPC UA-сервер, поддержка MindSphere.
Безвентиляторная конструкция с литой магниевой панелью и NVRAM (без жестких дисков).
Графический интерфейс, полная QWERTY-клавиатура, цветной дисплей (10,4" / 15").

Комплектация

Вертикально-фрезерный обрабатывающий центр PVLB-V6 в сборе, в указанной комплектации
Система ЧПУ SIEMENS 828D
Механический шпиндель высокой жесткости
Жесткий серводвигатель шпинделя для нарезания резьбы
Высокопроизводительный серводвигатель X/Y/Z SIEMENS (Германия)
Автоматическая централизованная система смазки компонентов станка
Весь корпус и основные подвижные части изготовлены из литья
Охладитель шпиндельного масла
Кабинетная защита рабочей зоны
Система подачи СОЖ в зону резания с возможностью подачи через форсунки на торце шпинделя
Интегрированная стойка ЧПУ
Маховик MPG
LAN-порт
Трансформатор 5 кВА
Магазин для инструментов дискового типа BT40 24T
Стружкоуборочный конвейер цепного типа с тележкой для стружки
Трехцветный сигнальный фонарь
Освещение рабочей зоны
Пистолет СОЖ
Воздушный пистолет
Дверные замки повышенной безопасности SS/E-01A
Руководство по эксплуатации на русском языке

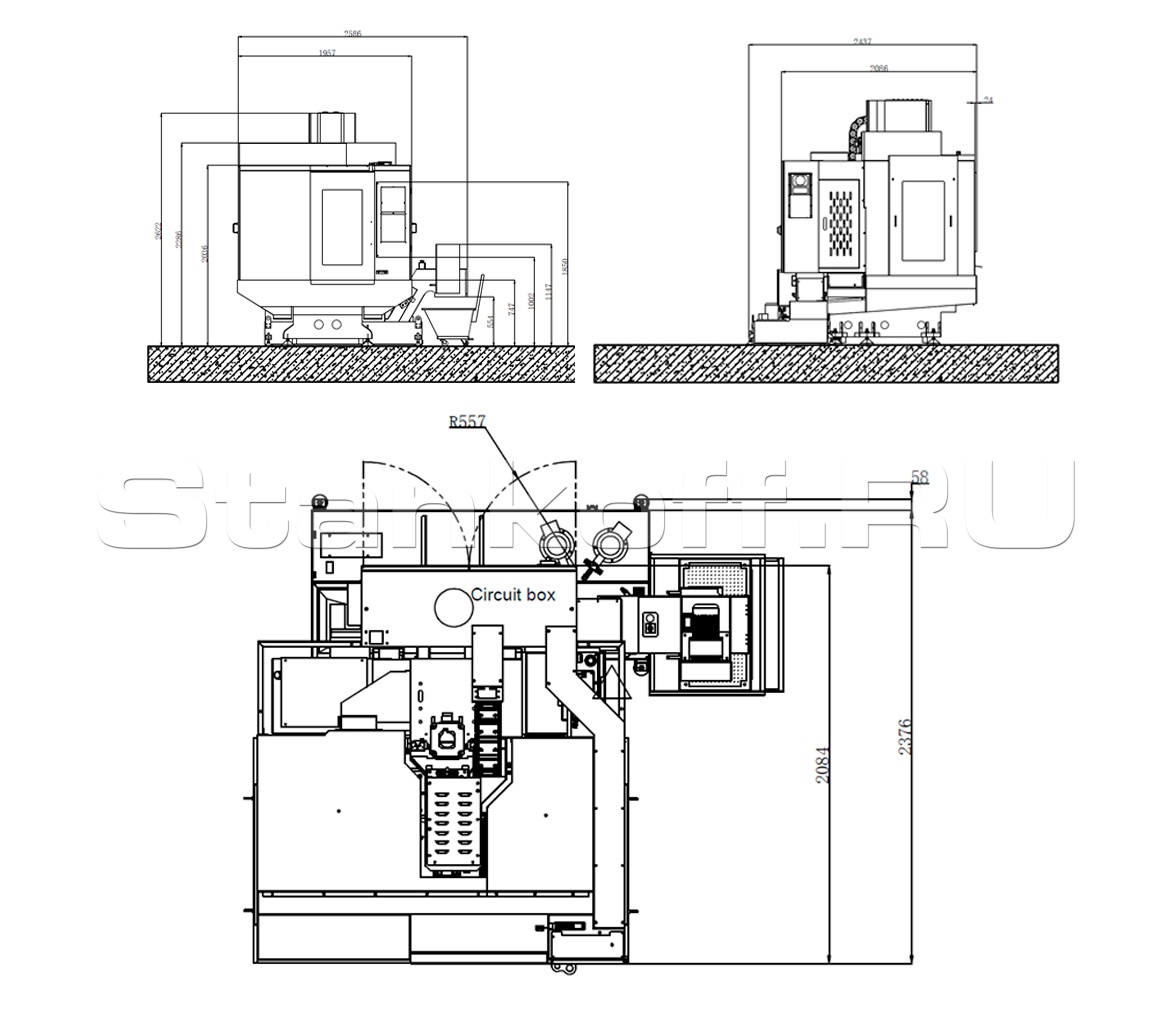

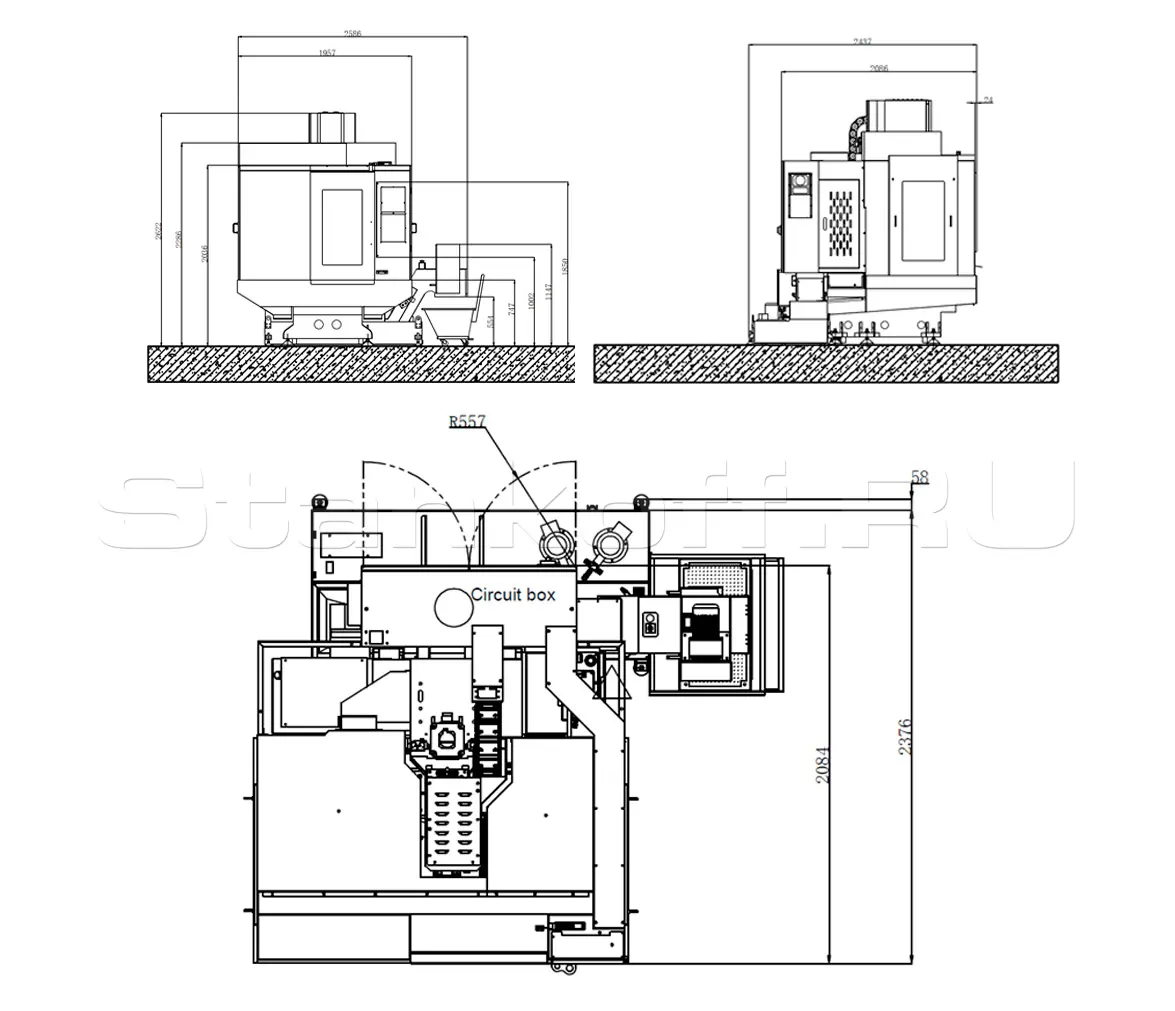

Габаритные размеры
