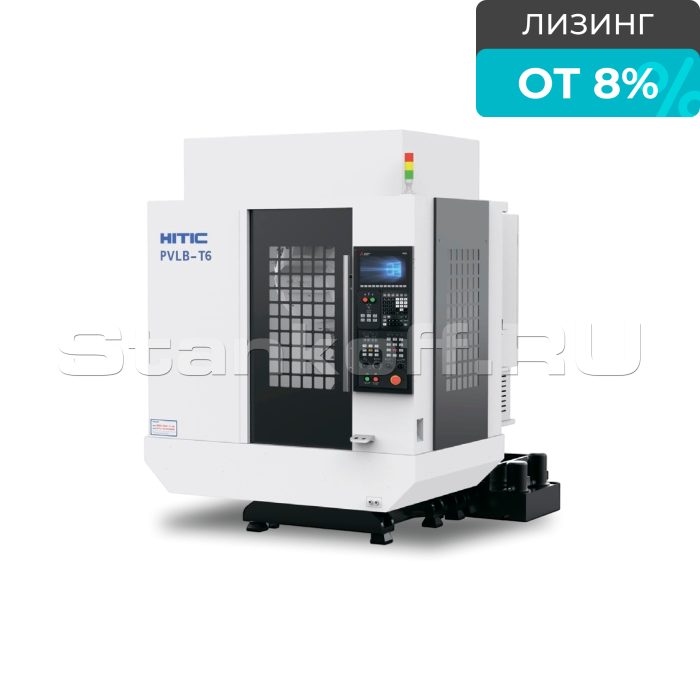

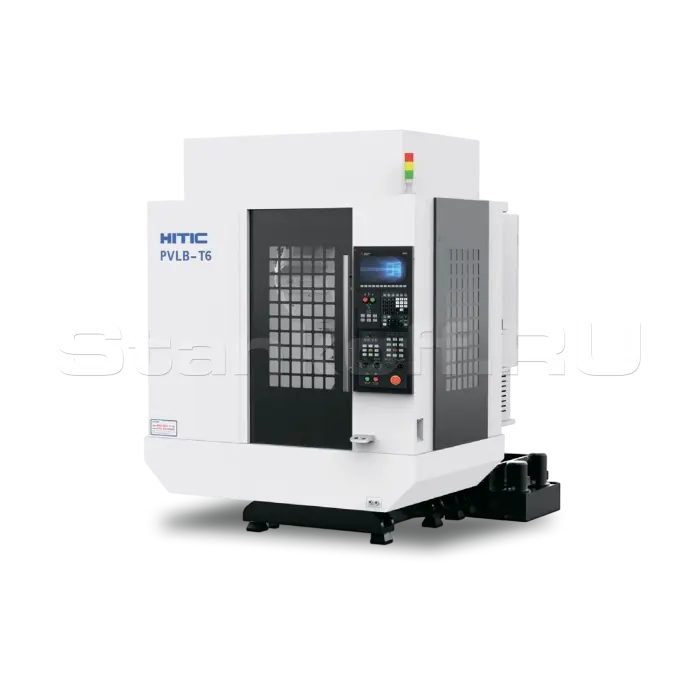

Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PVLB-T6/Siemens

Name: Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PVLB-T6/Siemens
Brand: PRATIC
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

PRATIC (Китай)

Краткие характеристики

Артикул PVLB-T6/Siemens

Перемещения
X ось, мм	600
Y ось, мм	400
Z ось, мм	350
Расстояние от торца шпинделя до поверхности стола, мм	145 - 495
Рабочий стол
Размеры, мм	700x420
Максимальная нагрузка, кг	300
Количество/ширина Т-пазов, мм	3 / 14
Расстояние между Т-пазами (шаг), мм	125
Шпиндель
Максимальная частота вращения, об/мин	20 000
Мощность (S1 / S6-40%), кВт	4,8 / 9
Крутящий момент (S1 / S6-40%), Нм	10 / 19
Привод от двигателя к шпинделю, тип	Мотор-шпиндель
Конус, тип	BT-30
Динамическая балансировка (ISO1940)	G1
Подачи
Направляющие по X, тип	Качения, роликовые
Направляющие по Y, тип	Качения, роликовые
Направляющие по Z, тип	Качения, роликовые
Макс. ускоренные перемещения, м/мин	48 / 48 / 48
Диапазоны рабочих подач, мм/мин	1-10 000
Точность позиционирования, мм	±0,01/300
Повторяемость, мм	±0,006/300
Мощность двигателей осей, кВт	2,85 / 2,85/ 3,55
Крутящий момент двигателей, Нм	12-36 / 12-36 / 22-66
Инструментальный магазин
Тип	Револьверный тип
Количество позиций, шт	21
Макс. диаметр инструмента (занятые/свободные ячейки), мм	Ø60 / 80
Максимальная длина инструмента, мм	200
Максимальный вес инструмента, кг	3
Время смены инструмента (И-И), секунд	1,8
Трансформатор
Мощность, кВт	5
Пневмосистема
Давление внешней сети, МПа	0,6-0,8
Система смазки
ШВП	Автоматическая
Линейные направляющие	Автоматическая
Охлаждение
Мощность привода, кВт	0,75
Тип системы	Водоструйная внешняя
Удаление стружки
Тип	Цепной
Детали защиты
Рабочая зона	Закрытая кабинетная защита
Направляющие	Телескопическая защита
Условия эксплуатации
Электропитание	3Ф, 380В, 50Гц
Температура, ℃	5 - 40
Влажность, %	30 - 75
Вибрация, G	< 0.5
Грузоподъемность, т/м²	2
Заземление, Ω	<10
Габаритные размеры
Длина, мм	1 700+850
Ширина, мм	2 350
Высота, мм	2 650
Вес, кг	3 000

Все характеристики

Модели серии

Все товары

PVLB-T6/Fanuc

PVLB-T7/Fanuc

PVLB-T8/Fanuc

PVLB-V6/Fanuc

PVLB-V16/Fanuc

PVLB-T7/Siemens

PVLB-V6/Siemens

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Вертикальный обрабатывающий центр с ЧПУ HITIC PVLB-T6 — это высокоточный трехосевой станок, предназначенный для выполнения широкого спектра операций: фрезерования, сверления, растачивания и нарезания резьбы.

Станок предназначен для обработки металлических заготовок из алюминия, стали, меди. Широко применяется в производстве компонентов для автомобильной, аэрокосмической и медицинской отраслей, а также в изготовлении пресс-форм, штампов и сложных деталей машиностроения.

Модель HITIC PVLB-T6 оснащена современной системой ЧПУ, которая обеспечивает стабильное качество обработки, высокую точность и повторяемость. Высокую производительность и динамику перемещений обеспечивают мощные сервоприводы по всем трем осям (X, Y, Z), а также использование комплектующих от ведущих мировых производителей.

Комплектующие

Система управления	SIEMENS 828D (Германия)
Двигатели шпинделя и осей X/Y/Z	SIEMENS (Германия)
Шпиндель BT-30	HITIC (Китай)
Подшипник P4	IBC / SKF (Германия / Швеция)
ШВП C3	PMI (Тайвань)
Направляющие	PMI (Тайвань)
Инструментальный магазин	POJU / Deta (Тайвань)
Пневмокомпоненты	AIRTAC / YOSHIN / ZGSDQD (Тайвань / Китай)
Пуск привода	Mitsubishi (Япония)
Электрокомпоненты	Schneider / Mitsubishi (Франция / Япония)

Конструктивные особенности

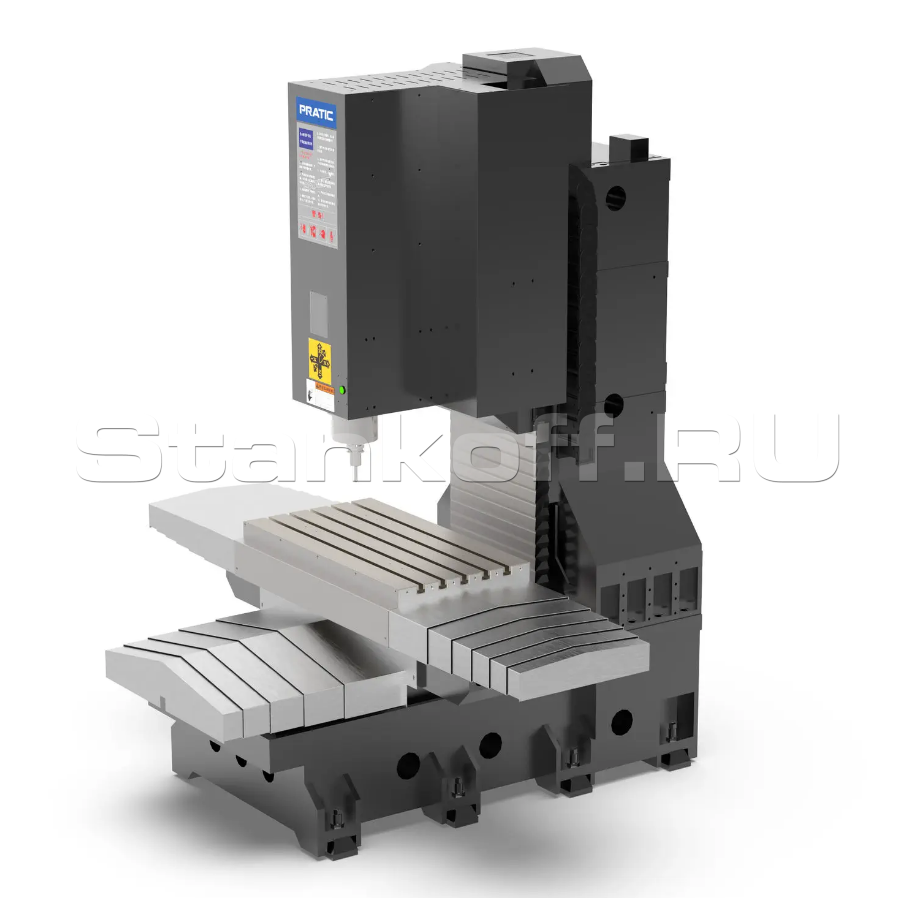

А-образная конструкция

Колонна станка выполнена в виде А-образной конструкции, оптимизированной с применением трёхмерного моделирования, что гарантирует высокую жёсткость и стабильность при обработке. Ключевые элементы конструкции — включая основание, колонну и другие узлы — изготовлены из высококачественного виброустойчивого чугуна Meehanite HT300. Этот материал обладает отличными демпфирующими свойствами и служит прочным основанием для всего станка. Тепловая обработка и естественное старение полностью устраняют остаточные внутренние напряжения в материале.

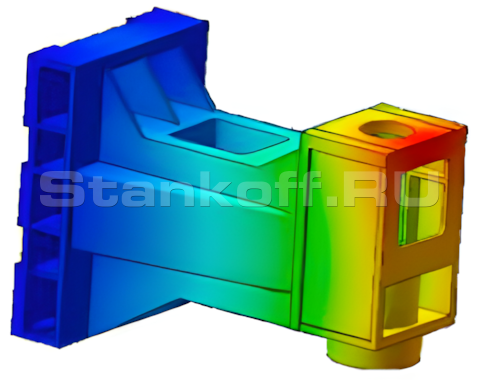

Конструктивные детали анализируются и оптимизируются с помощью программного обеспечения для анализа методом конечных элементов, чтобы обеспечить стабильность и долговременную точность станка.

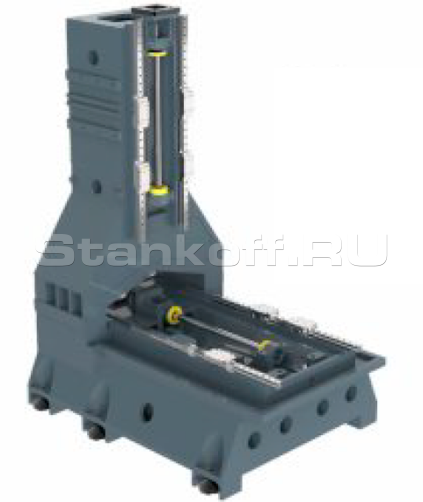

ШВП

На трех осях установлены шариковые винтовые пары класса точности C3, в сочетании с высококачественными подшипниками и высокоточными стопорными гайками для обеспечения точности и плавности работы станка.

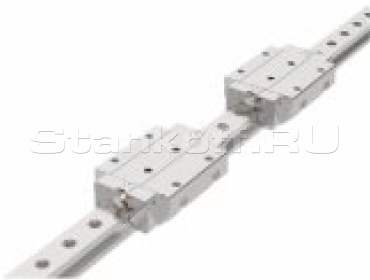

Направляющие

На станке применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).

Устройство автоматической смены инструмента

Магазин инструментов револьверного типа с 21 позициями для инструментов, время смены инструмента составляет всего 1,8 секунды.

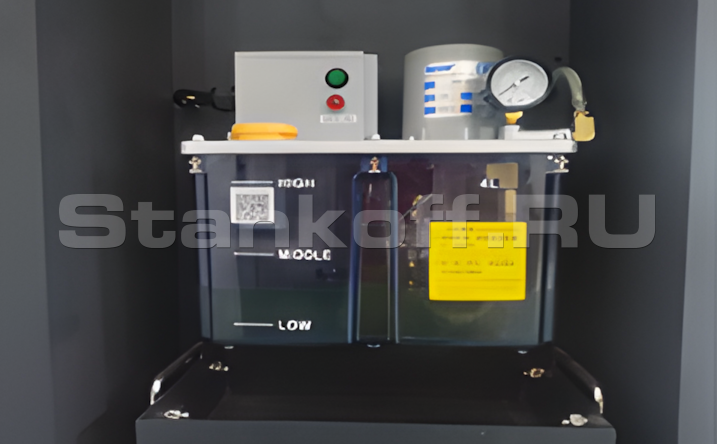

Система смазки

Автоматическая централизованная система смазки компонентов станка.

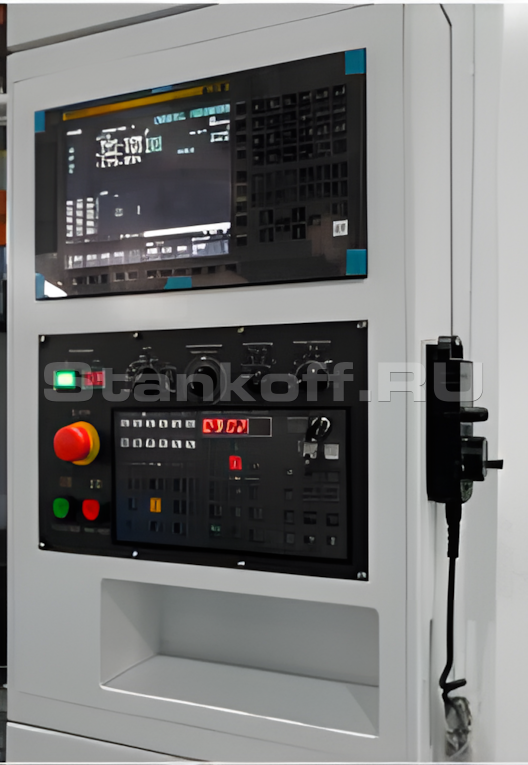

Панель управления

Панель управления интегрирована в корпус станка, что облегчает доступ и управление. Для удобстваоборудование оснащено переносным ручным пультом управления с маховичком (MPG).

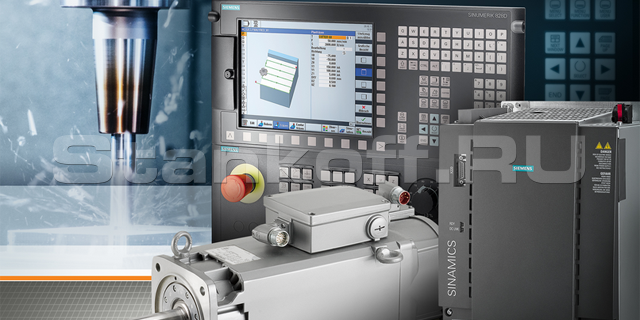

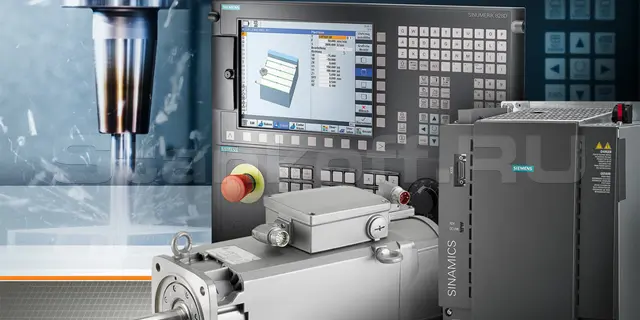

Система ЧПУ SIEMENS SINUMERIK 828D

Система ЧПУ SIEMENS SINUMERIK 828D обеспечивает высокую стабильность обработки и производительность, позволяя управлять сложной механической обработкой с точностью и минимальным временем цикла. Поддерживает одновременное управление до 4 осей, что гарантирует идеальное качество поверхности и сокращение непроизводственного времени.

Ключевые характеристики разных конфигураций:

ПО версии 28х: до 8 осей/шпинделей (фрезерование), до 10 (токарная обработка и G-Tech), 768 инструментов, 1536 режущих кромок, 10 МБ памяти, минимальное время смены кадра ~1 мс, дополнительно до 2 вспомогательных осей.
ПО версии 26х: до 6 осей/шпинделей, 1 канал обработки, 256 инструментов, 512 режущих кромок, 5 МБ памяти, минимальное время смены кадра ~2 мс, дополнительно до 2 вспомогательных осей.
ПО версии 24х: до 5 осей/шпинделей, 1 канал обработки, 128 инструментов, 256 режущих кромок, 3 МБ памяти, минимальное время смены кадра ~3 мс.

Комплектация

Вертикально-фрезерный обрабатывающий центр PVLB-T6 в сборе, в указанной комплектации
Система ЧПУ SIEMENS 828D
Механический шпиндель высокой жесткости ВТ-30 20 000об/мин
Жесткое нарезание резьбы метчиком
Серводвигатели осей X/Y/Z производства SIEMENS (Германия)
Автоматическая централизованная система смазки компонентов станка
Основание, колонна и подвижные части станка из чугуна марки Meehanite HT300
Система охлаждения шпинделя с охладителем масла (чиллер)
Кабинетная защита рабочей зоны – боковые кожуха с дверцами (слева и справа), передние двери на магнитах и с защитным замком SS/E-01A, задняя стенка и крыша станка
Система подачи СОЖ в зону резания
Интегрированная стойка ЧПУ
MPG маховик
USB, RS-232 и Ethernet (LAN) порты
Трансформатор 5кВт
Магазин инструментов BT30 21T
Бак СОЖ
Трехцветная сигнальная лампа индикации состояния оборудования
Освещение рабочей зоны
Пистолет для обдува воздухом
Пистолет СОЖ
Руководство по эксплуатации на русском языке
