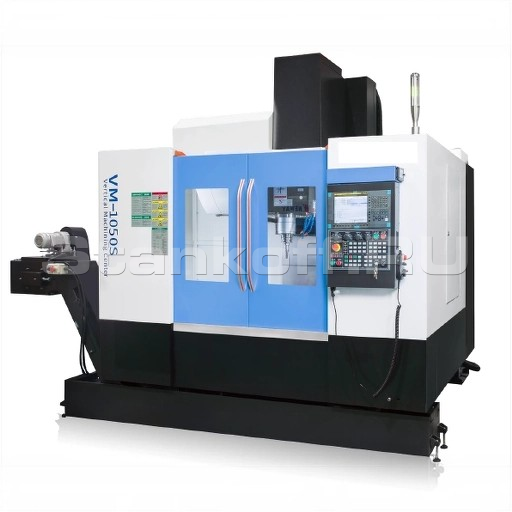

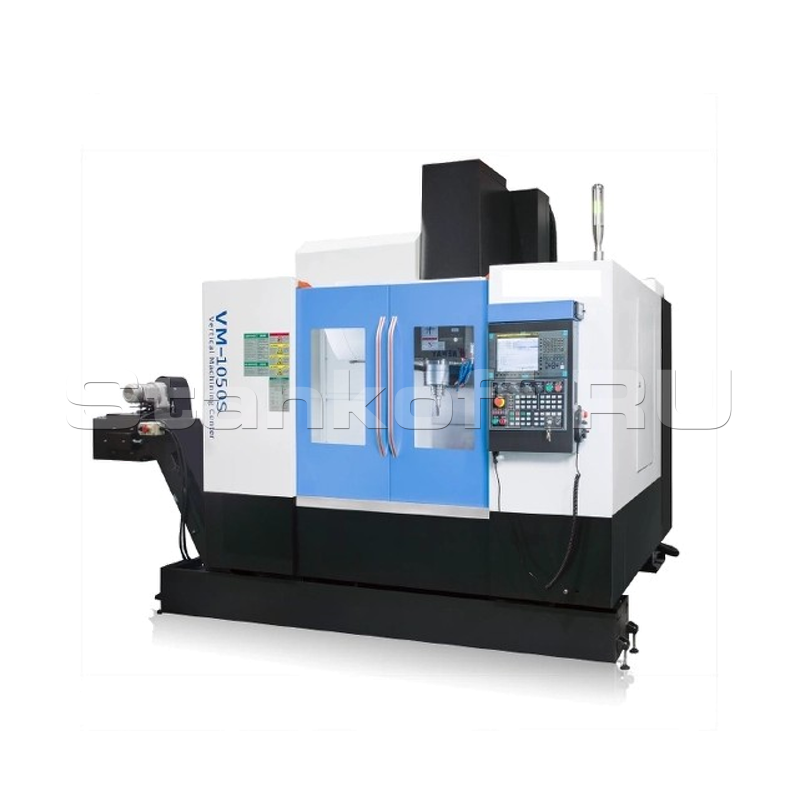

Вертикальный обрабатывающий центр KVL1050 Neway

Name: Вертикальный обрабатывающий центр KVL1050 Neway
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул KVL1050 Neway

ЧПУ	Fanuc oi-MF Plus(5)
Перемещения
Перемещения по оси Х, мм	850
Перемещения по оси Y, мм	520
Перемещения по оси Z, мм	560
Расстояние от торца шпинделя до поверхности рабочего стола	120-680
Рабочий стол
Размер стола, мм	1000х520
Макс нагрузка на стол, кг	550
T-пазы, мм	5х18х100
Шпиндель
Тип	прямой
Конус шпинделя	ВВТ40
Мощность шпинделя, кВт	11/15
Макс частота вращения шпинделя, об/мин	12 000
Жесткое нарезание резьбы	Да
Система подачи
X/Y/Z быстрые перемещения, мм/мин.	48/48/48
Рабочие подачи мм/мин.	1-20000
Параметры точности
Точность позиционирования по JISB6300, мм	±0.005
Повторяемость по JISB6300, мм	±0.004
Автоматический магазин инструмента
ATC Тип	Рука
ATC Конус	ВВТ40
Количество инструментов	24
Макс диаметр инструмента, мм	Φ80 (Φ150 при свободных соседних поз.)
Макс длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Время смены инструменты, сек.	1,8 (7 от стружки к стружке)
Размеры машины
Площадь оборудования, мм	3560 (с конвейером) ×2480
Высота станка, мм	2850
Вес оборудования, кг	5500

Все характеристики

Модели серии

Все товары

KVL650 Neway

KVL850 Neway

KVL1000 Neway

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Вертикальный многоцелевой обрабатывающий центр KVL1050 предназначен для обработки деталей, требующих высокой точности, имеющих сложную форму, например, пресс-формы.

Обрабатывающий центр KVL предназначен для операций:

фрезерование;
сверление;
зенкерование;
растачивание;
нарезание резьбы;
обработка двухмерных и трехмерных изогнутых поверхностей;
обработка наклонных поверхностей.

Область применения

Вертикальный обрабатывающий центр KVL применяется во всех отраслях:

автомобильной;
авиационнной промышленности;
в приборостроении;
двигателестроении;
машиностроении.

Преимущества

Система ЧПУ FANUC PLUS 0i-MF (Type 5) на русском языке;
Шпиндель 12 000 об/мин, прямой привод, конус BBT40;
Мощность главного двигателя 11/15 кВт, прямой привод;
Размер стола 1000 х 520мм;
Масляное охлаждение шпинделя.

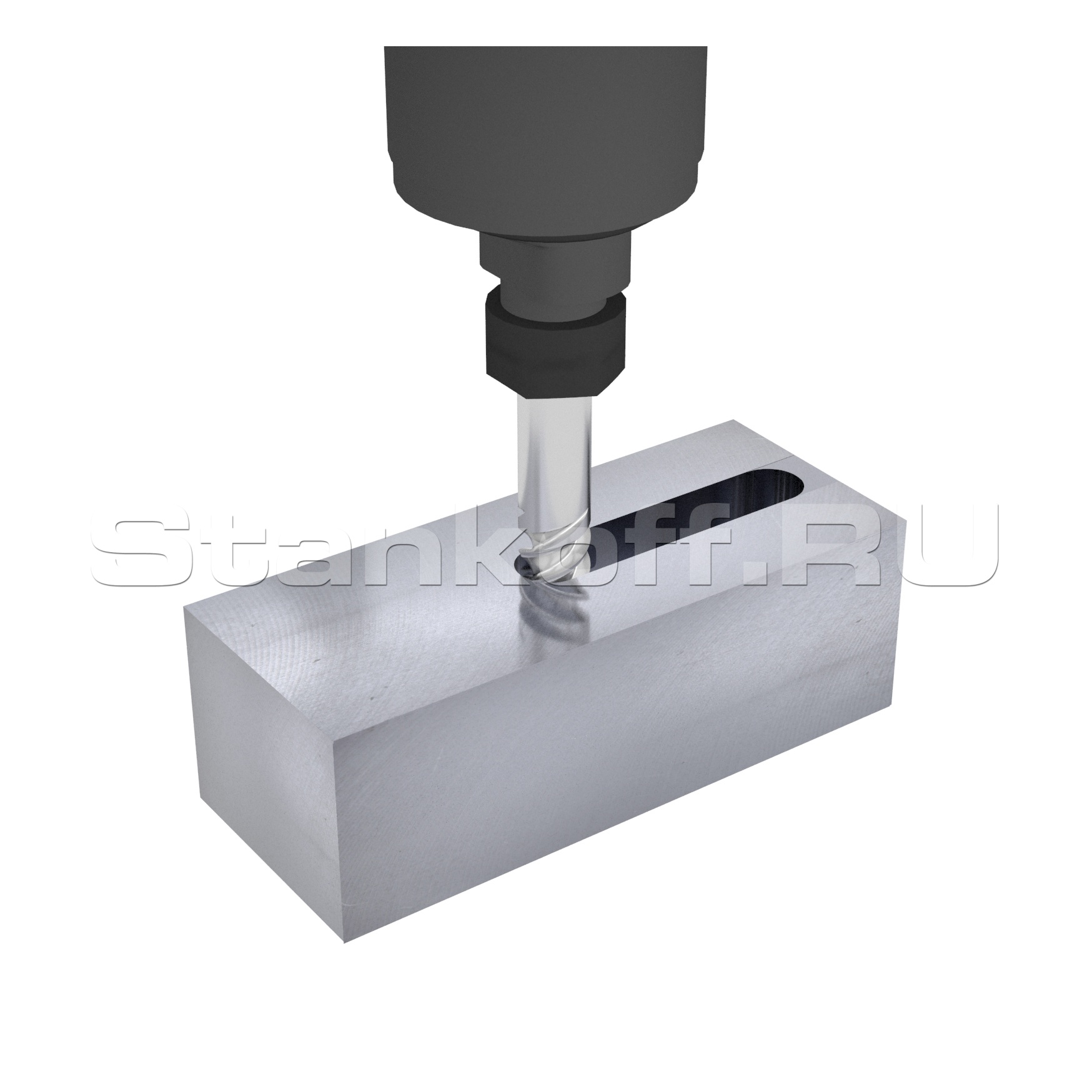

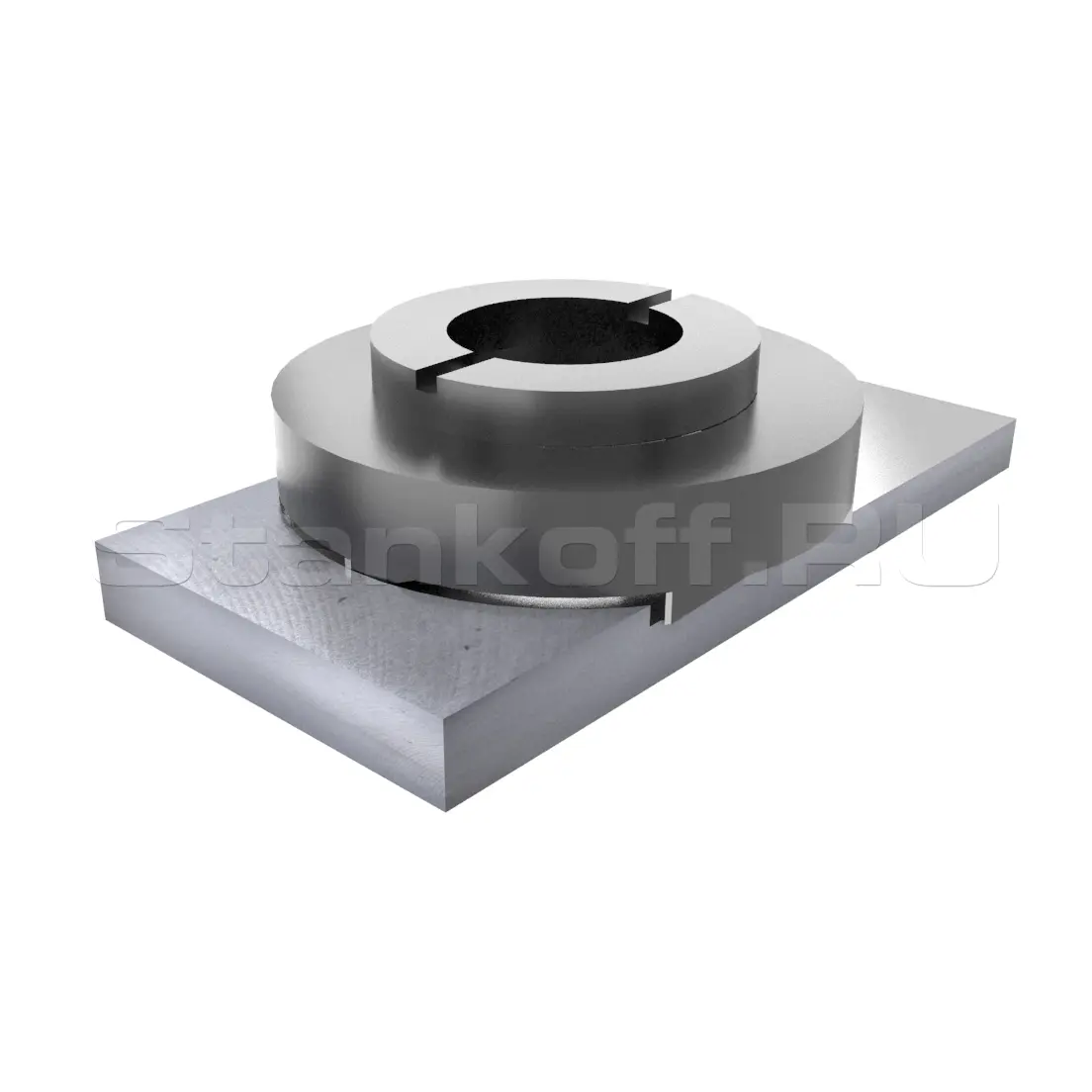

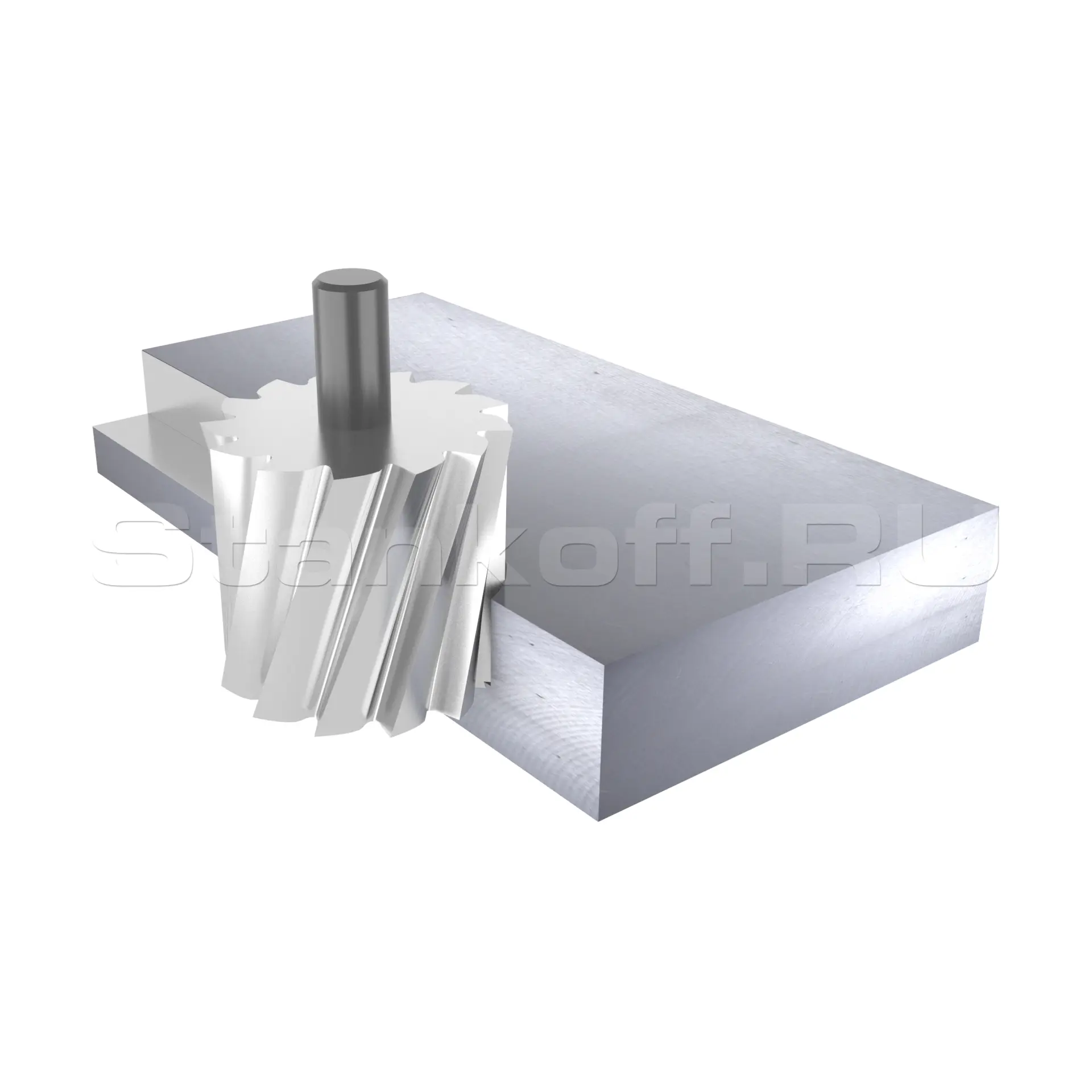

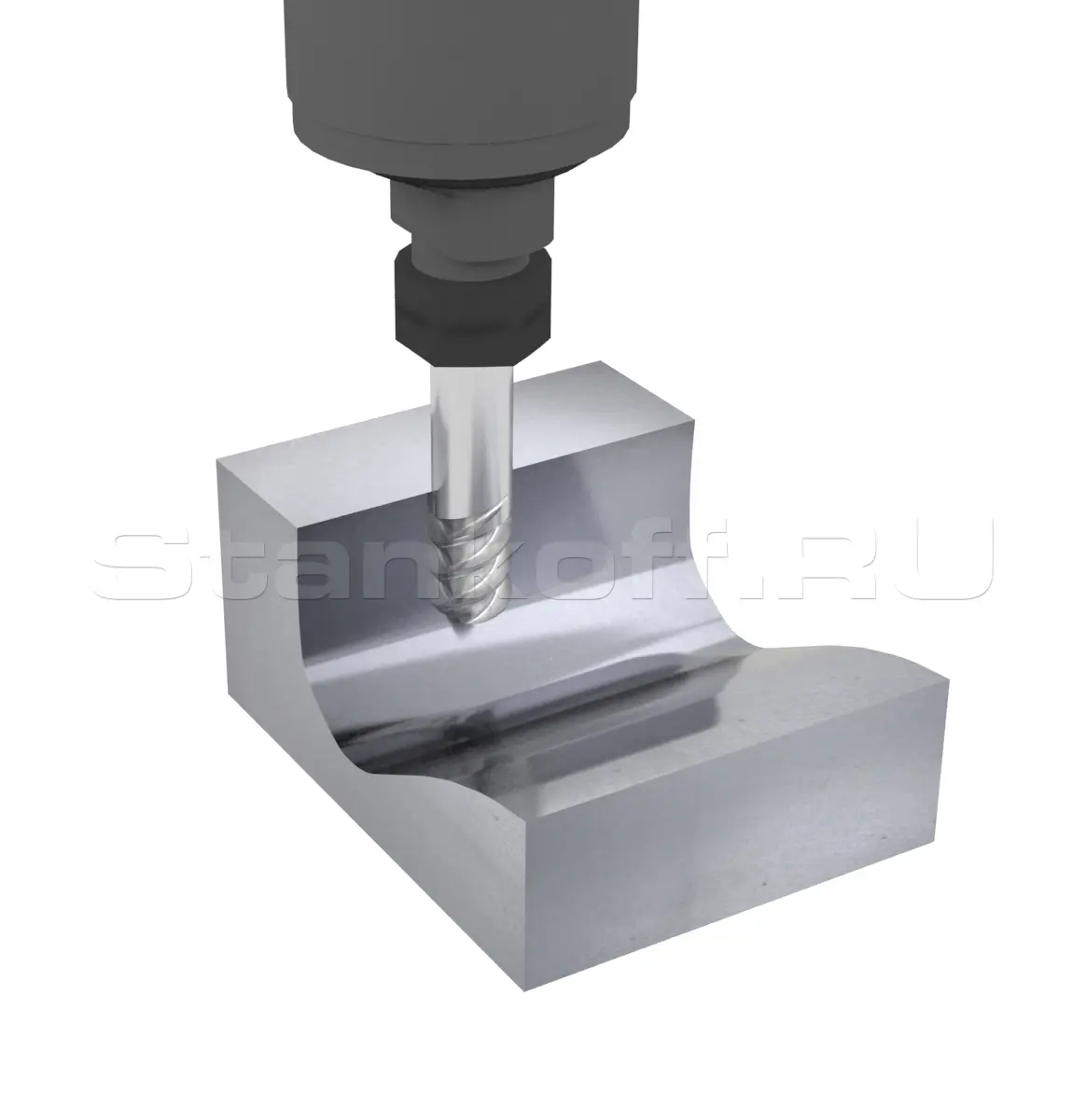

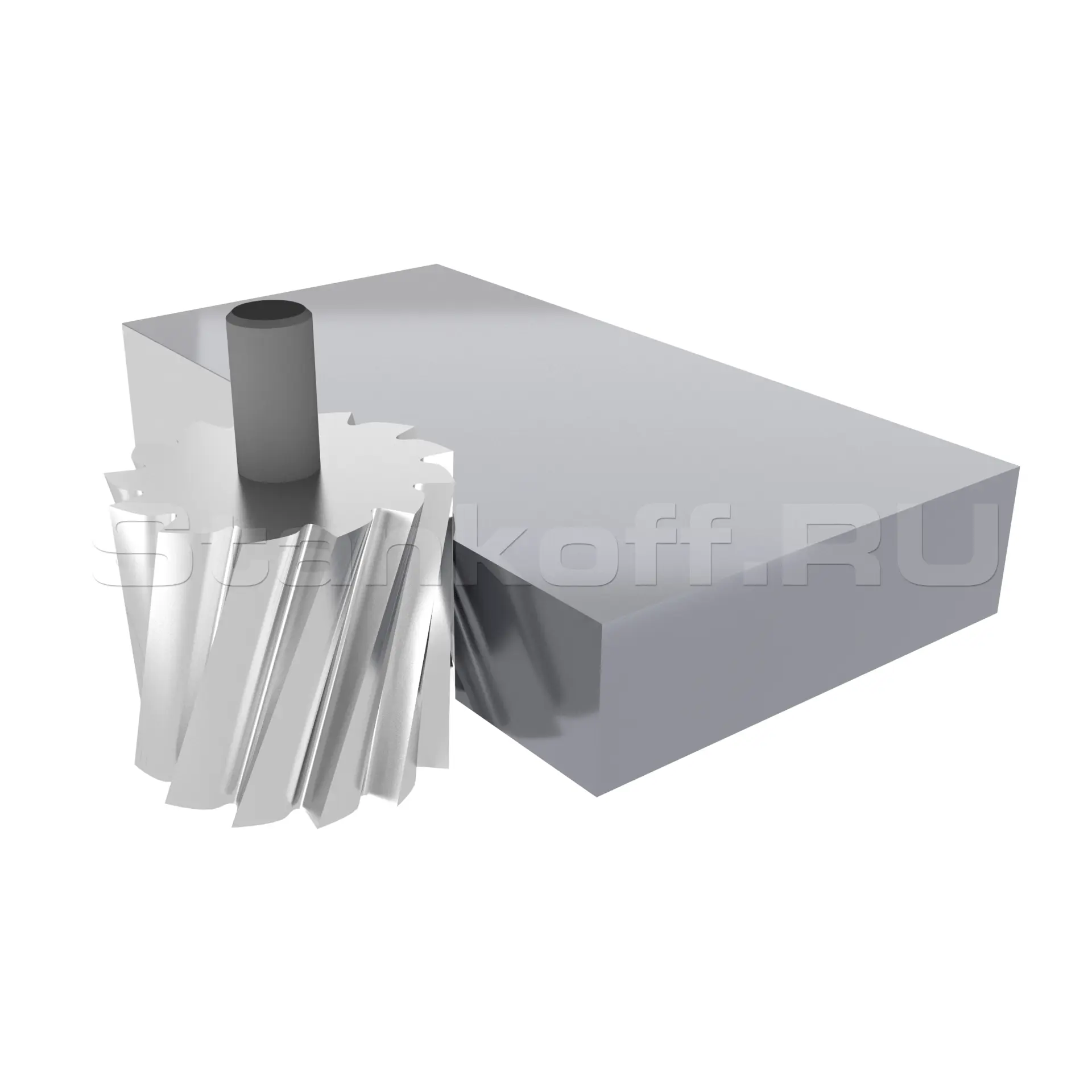

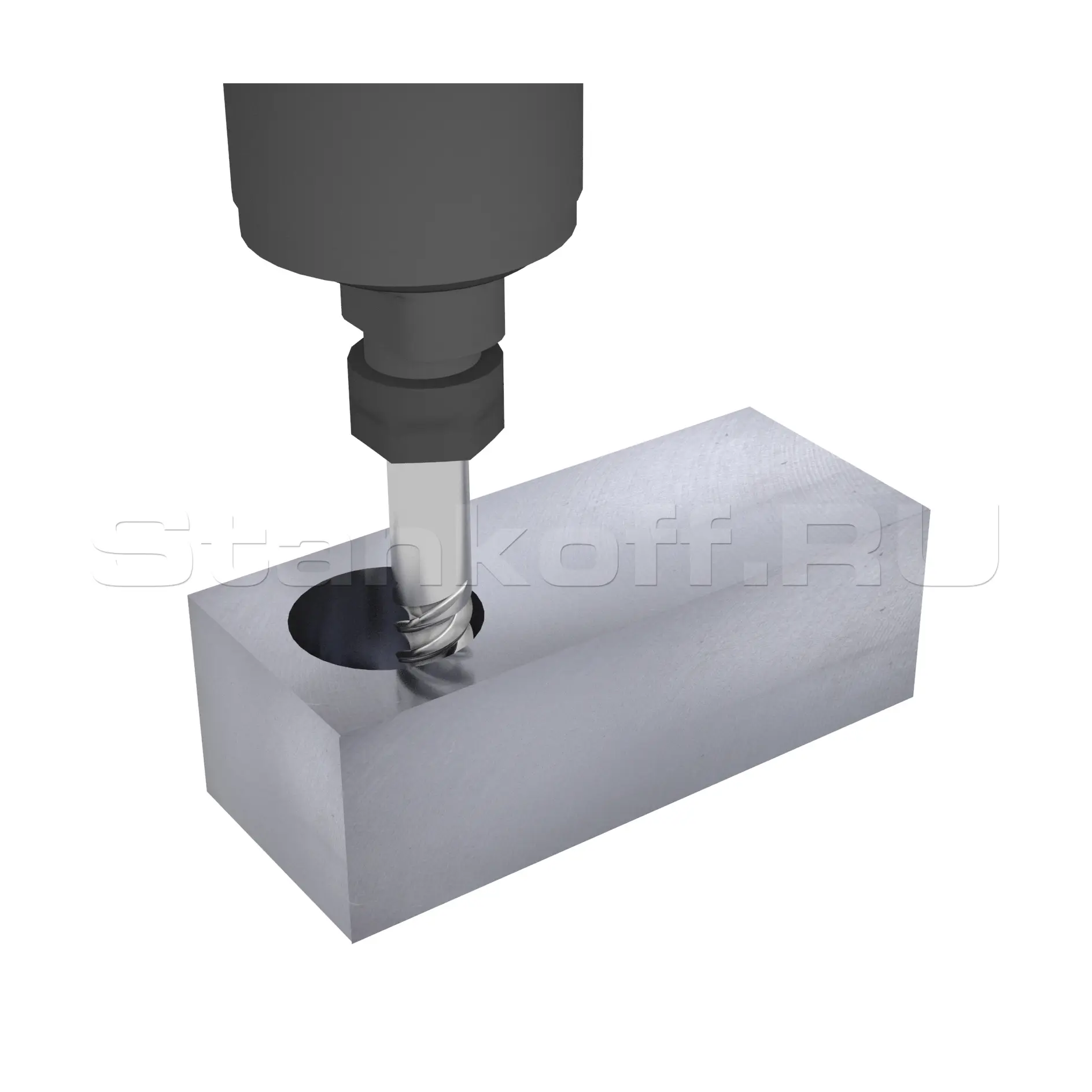

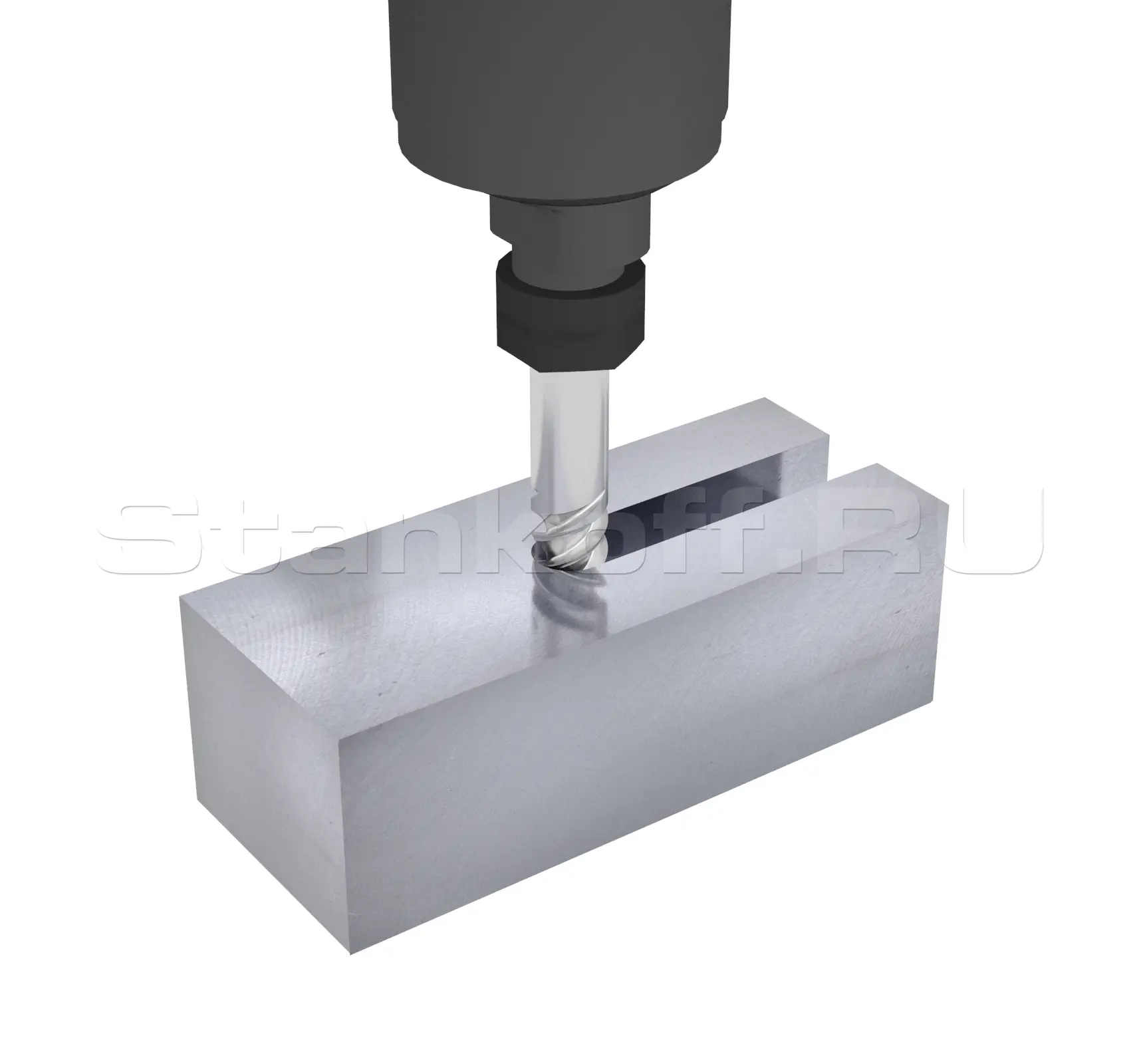

Схемы обработки

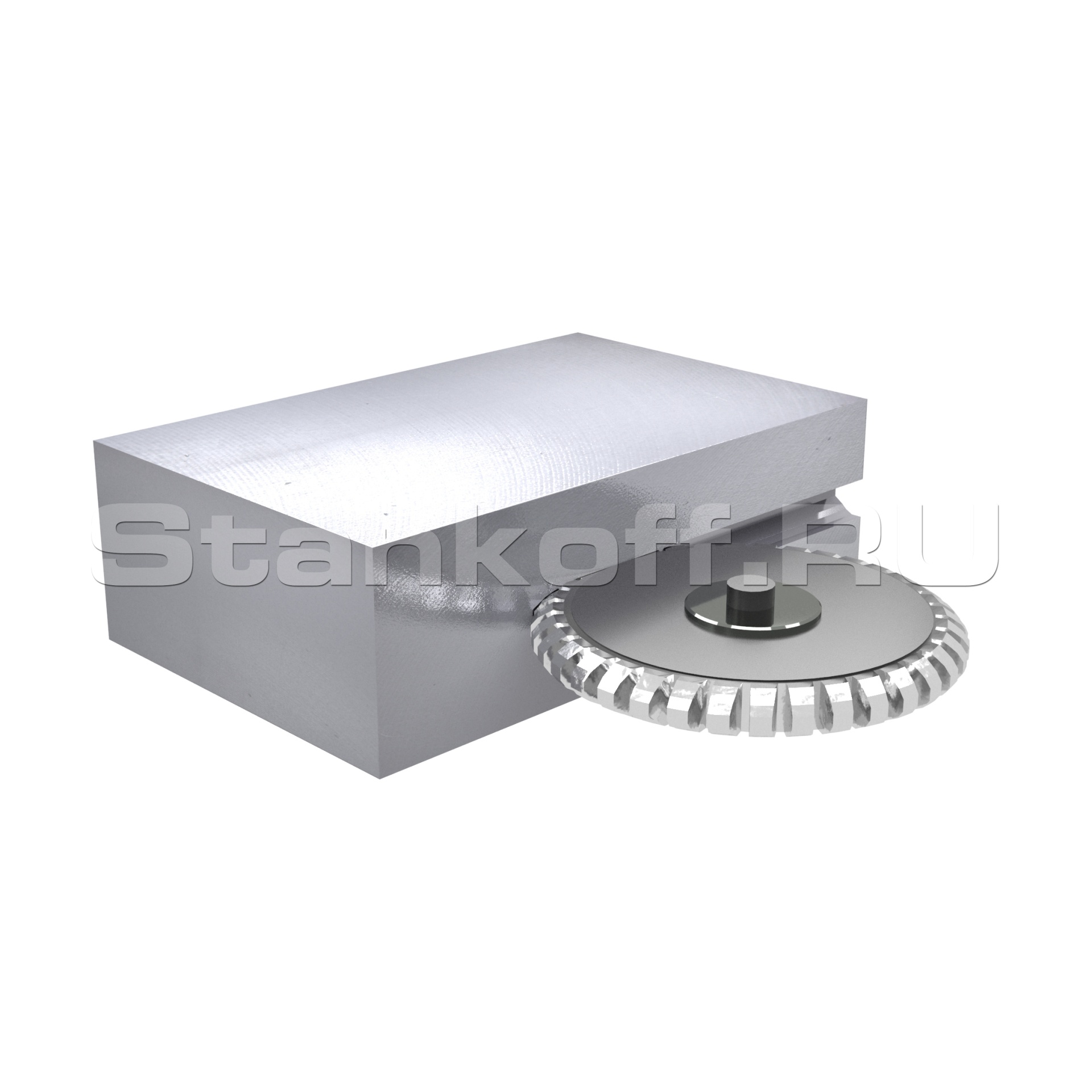

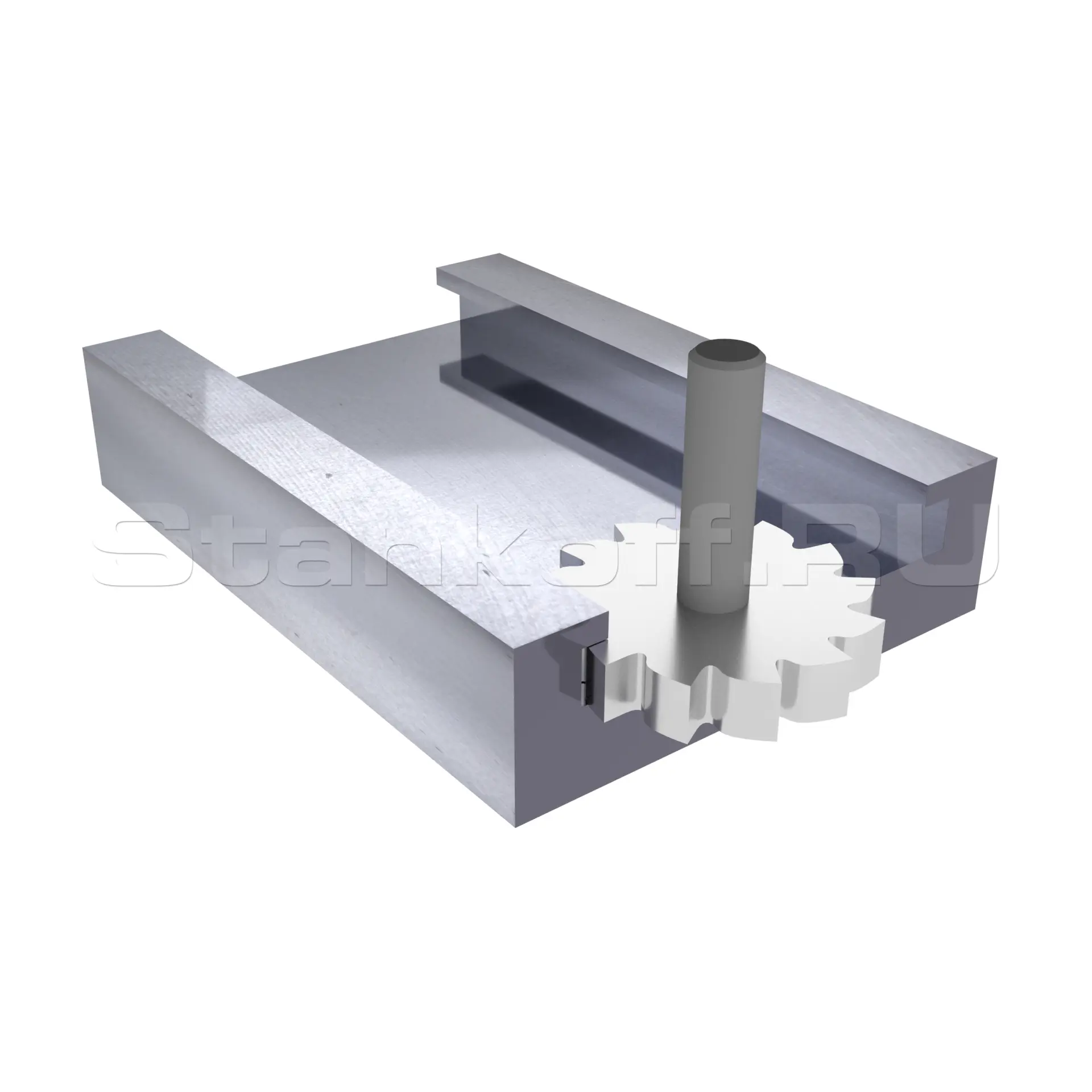

Фрезерование канавок и пазов дисковой фрезой

Конструктивные особенности:

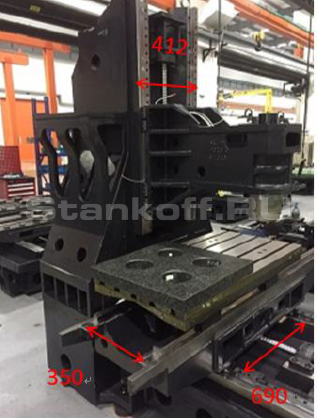

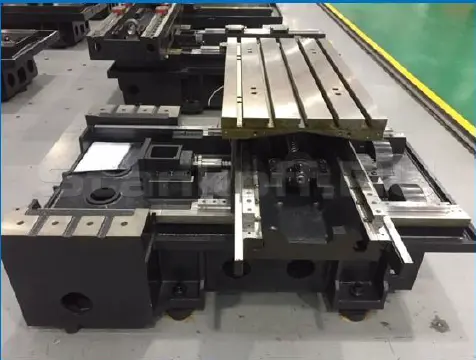

Цельнолитая станина увеличенной массы

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.
Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз.
Специальная форма колонны в виде "трапеции" позволяет значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизила чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.

Автоматическая система смены инструмента

Дисковый инструментальный магазин устанавливается на стороне колонны. При смене инструмента режущий инструмент приводится в движение и позиционируется при помощи роликового кулачка. Устройство смены инструментов (УСИ) манипулятора завершит возврат и выполнит перемещение после достижения шпинделем положения смены инструмента. Механизм роликового кулачка УСИ может бесшумно работать на высокой скорости после предварительной нагрузки, чтобы смена инструмента выполнялась быстро и точно

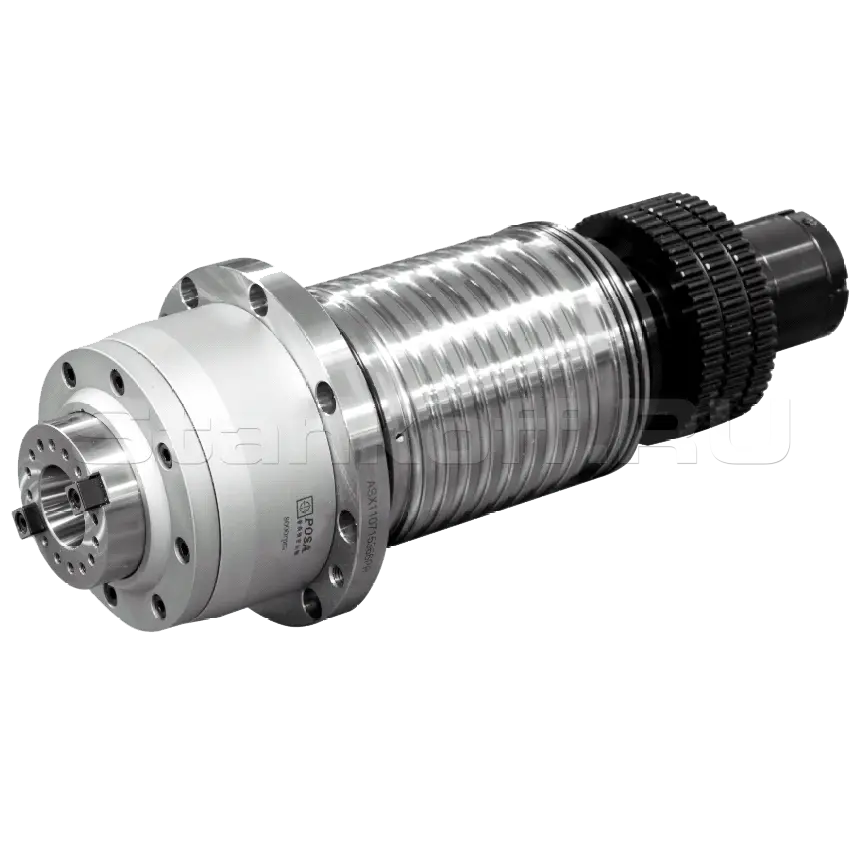

Шпиндель

Шпиндель производства мировой компании Fuka (Тайвань) или аналог, характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники SKF класса P4, а сборка всего комплекта шпинделя выполняется при постоянной температуре. После калибровки динамического баланса и пусковых испытаний могут быть обеспечены долговечность срока службы и надежность. Для шпинделя предусмотрена бесступенчатая регулировка скорости в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы

Система ЧПУ Fanuc 0i MF

Система ЧПУ FANUC 0I MF представляет одну из систем ЧПУ с полностью цифровой структурой, отличающуюся высокой скоростью обработки, высокой степенью надежности и хорошим показателем эффективности. Она может управлять 4-мя осями координат и 2-мя шпинделями одновременно. Система FANUC 0I MF, новейший цифровой сервопривод и интегрированный PMC составляют полностью цифровую систему управления с превосходным динамическим качеством и высокой точностью регулировки.
Стойка оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.

Линейные направляющие качения

В качестве пары направляющих трех осей используются линейные направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

Рабочая зона

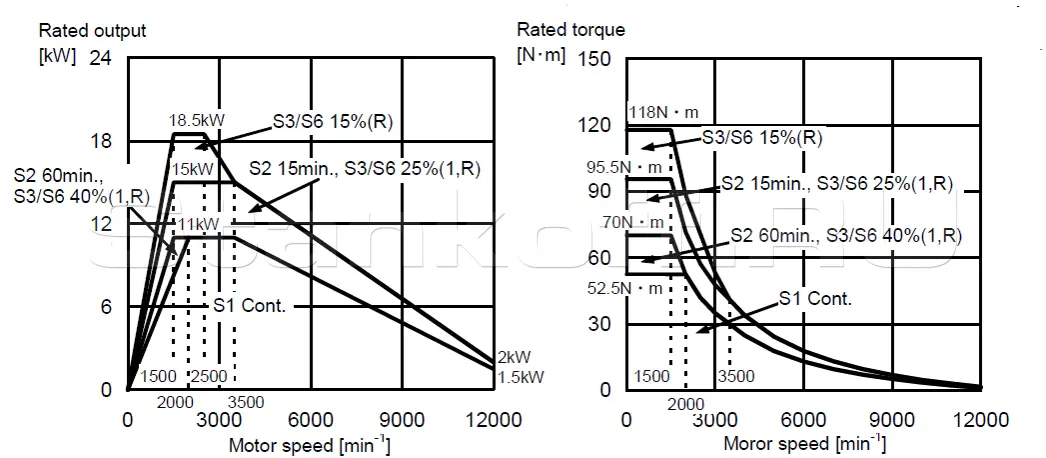

Диаграмма мощности и крутящего момента шпинделя

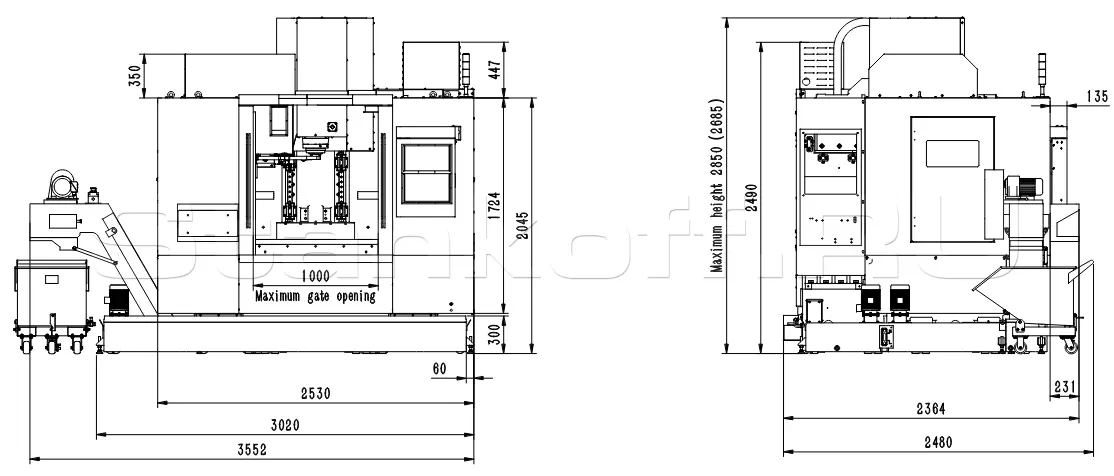

Установочные габариты:

Стандартная комплектация:

Система ЧПУ FANUC Oi-MF PLUS(5);
Инструментальный магазин тип рука, 24 поз;
Обдув шпинделя воздухом;
Масляное охлаждение шпинделя;
Централизованная система смазки;
Теплообменник электрошкафа;
Конвейер для стружки ленточного типа с корзиной MPG пульт управления;
Система подачи СОЖ;
Замок-блокиратор на время обработки;
Освещение рабочей зоны;
Сигнальная лампа;
Воздушный пистолет;
Водяной пистолет;
Инструкция по эксплуатации на русском языке.

Характеристики

ЧПУ	Fanuc oi-MF Plus(5)
Перемещения
Перемещения по оси Х, мм	850
Перемещения по оси Y, мм	520
Перемещения по оси Z, мм	560
Расстояние от торца шпинделя до поверхности рабочего стола	120-680
Рабочий стол
Размер стола, мм	1000х520
Макс нагрузка на стол, кг	550
T-пазы, мм	5х18х100
Шпиндель
Тип	прямой
Конус шпинделя	ВВТ40
Мощность шпинделя, кВт	11/15
Макс частота вращения шпинделя, об/мин	12 000
Жесткое нарезание резьбы	Да
Система подачи
X/Y/Z быстрые перемещения, мм/мин.	48/48/48
Рабочие подачи мм/мин.	1-20000
Параметры точности
Точность позиционирования по JISB6300, мм	±0.005
Повторяемость по JISB6300, мм	±0.004
Автоматический магазин инструмента
ATC Тип	Рука
ATC Конус	ВВТ40
Количество инструментов	24
Макс диаметр инструмента, мм	Φ80 (Φ150 при свободных соседних поз.)
Макс длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Время смены инструменты, сек.	1,8 (7 от стружки к стружке)
Размеры машины
Площадь оборудования, мм	3560 (с конвейером) ×2480
Высота станка, мм	2850
Вес оборудования, кг	5500
