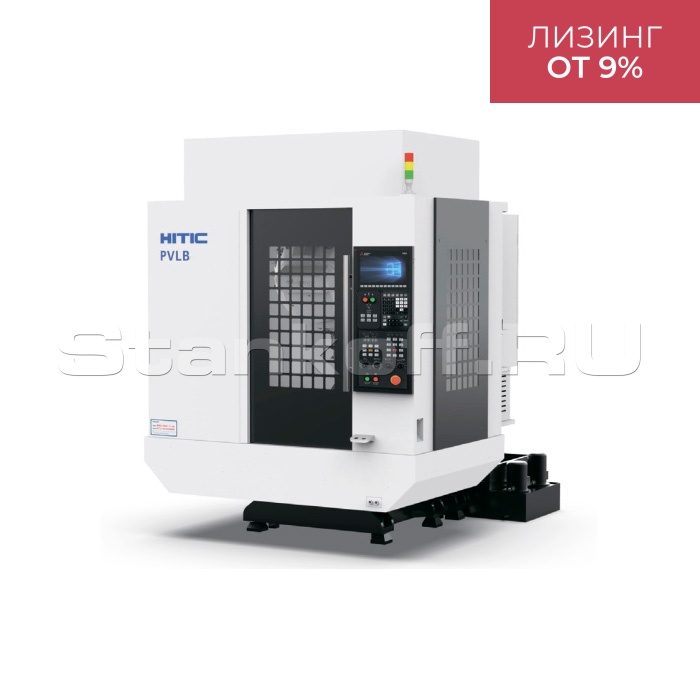

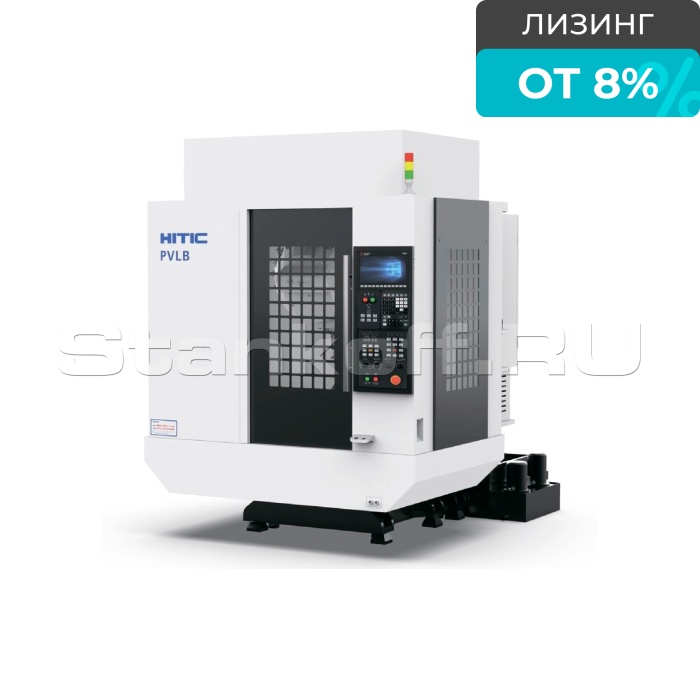

Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PVLB-T6/Fanuc

Конструктив

Вертикальный обрабатывающий центр с ЧПУ HITIC PVLB-T6 — это высокоточный трехосевой станок, предназначенный для выполнения широкого спектра операций: фрезерования, сверления, растачивания и нарезания резьбы.

Станок предназначен для обработки металлических заготовок из алюминия, стали, меди. Широко применяется в производстве компонентов для автомобильной, аэрокосмической и медицинской отраслей, а также в изготовлении пресс-форм, штампов и сложных деталей машиностроения.

Модель HITIC PVLB-T6 оснащена современной системой ЧПУ, которая обеспечивает стабильное качество обработки, высокую точность и повторяемость. Высокую производительность и динамику перемещений обеспечивают мощные сервоприводы по всем трем осям (X, Y, Z), а также использование комплектующих от ведущих мировых производителей.

Конструктивные особенности

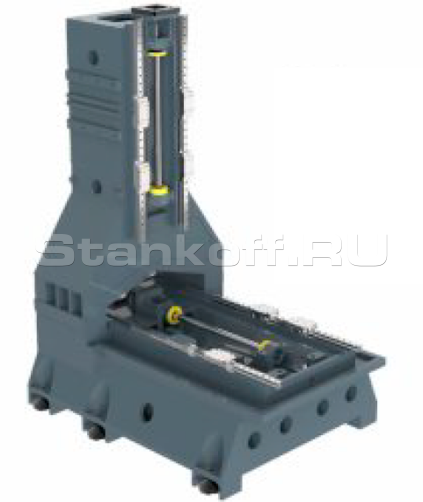

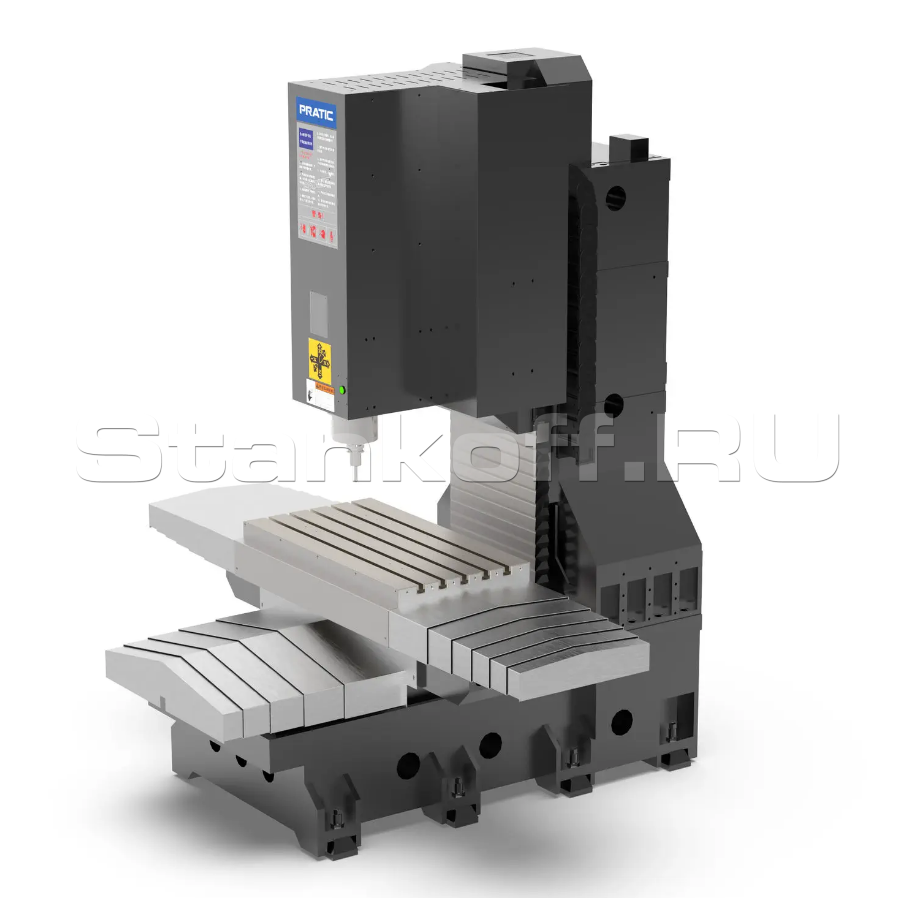

А-образная конструкция

Колонна станка выполнена в виде А-образной конструкции, оптимизированной с применением трёхмерного моделирования, что гарантирует высокую жёсткость и стабильность при обработкеКлючевые элементы конструкции — включая основание, колонну и другие узлы — изготовлены из высококачественного виброустойчивого чугуна Meehanite HT300. Этот материал обладает отличными демпфирующими свойствами и служит прочным основанием для всего станка. Тепловая обработка и естественное старение полностью устраняют остаточные внутренние напряжения в материале.

ШВП

На трех осях установлены шариковые винтовые пары класса точности C3, в сочетании с высококачественными подшипниками и высокоточными стопорными гайками для обеспечения точности и плавности работы станка.

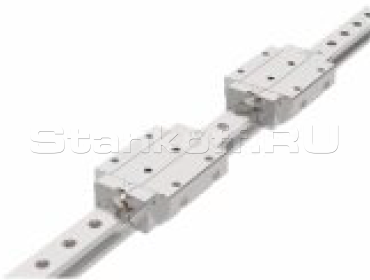

Направляющие

На станке применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).
Устройство автоматической смены инструмента

Устройство автоматической смены инструмента

Магазин инструментов револьверного типа с 21 позициями для инструментов, время смены инструмента составляет всего 1,8 секунды.
Система смазки

Система смазки

Автоматическая централизованная система смазки компонентов станка.
Панель управления

Панель управления

Панель управления интегрирована в корпус станка, что облегчает доступ и управление. Для удобстваоборудование оснащено переносным ручным пультом управления с маховичком (MPG).

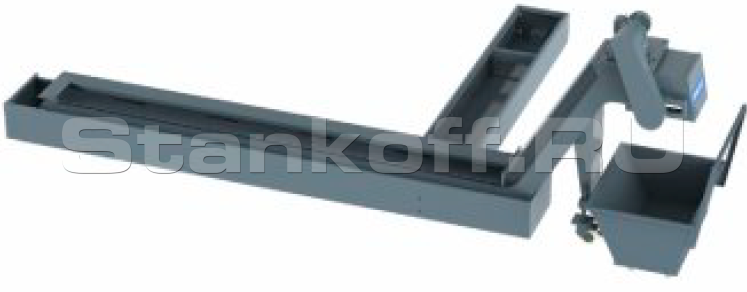

Конвейер для стружки

Конвейер цепного типа с тележкой для стружки и баком СОЖ

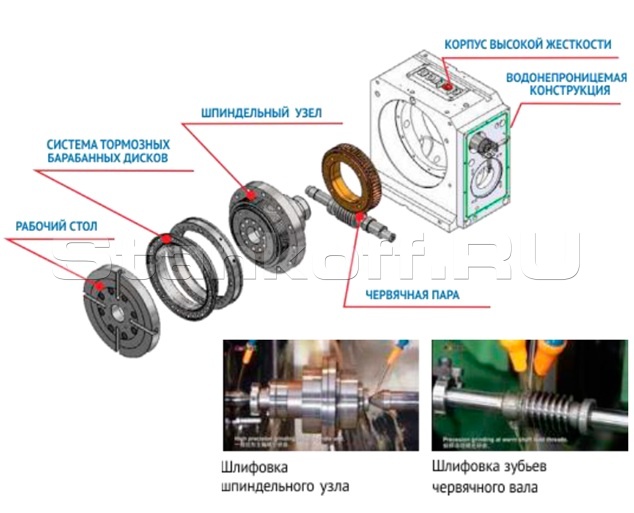

Поворотный стол с ЧПУ AR-170R

С пневматическим тормозом ∅170мм. G – червячная передача
*X – вертикальное и горизонтальное применение
*А- Новая эволюционная модель
*210- Диаметр стола
*S- Высокоточный пневматический тормоз
Рабочий стол диаметром Ø210.
Эксклюзивная запатентованная тормозная система с двойным пневматическим поршнем.
Более высокая скорость вращения.
Оборудовано с высокой точностью поперечного ролика.
Полная глубина передачи, передаваемая двойным ведущим червячным приводом, что повышает эффективность и снижает люфт.

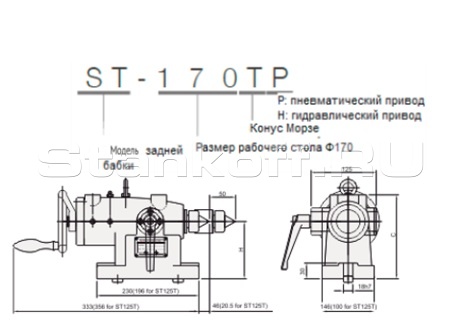

Задняя бабка

Задняя бабка ST-170TP серии ST-T представляет собой ручную заднюю бабку, предназначенную для работы с поворотным столом диаметром Ø170 мм. Модель оснащается конической посадкой типа Морзе и может быть выполнена с пневматическим (P) или гидравлическим (H) приводом. Высота центра бабки составляет 135 мм, общая высота — 183 мм, а масса — 26 кг. Корпус выполнен с учётом жёстких требований к точности и устойчивости, что делает данную бабку подходящей для высокоточных операций на станках с ЧПУ.

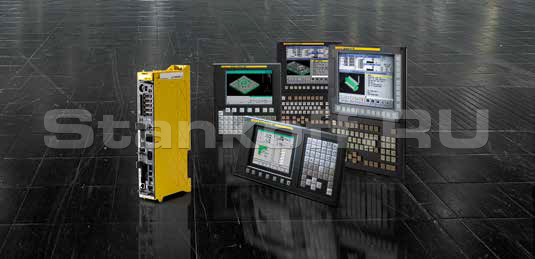

Система ЧПУ

ЧПУ FANUC 0i-MODEL F — универсальная и надежная система с широким функционалом, характерным для высокопроизводительных решений. Обеспечивает отличное соотношение цена-качество и легко адаптируется под специфические задачи благодаря расширенному набору функций.

Ключевые особенности:

  • Поддержка до 11 осей подачи, 4 шпиндельных осей и 2 каналов
  • Управление загрузчиком через 2 дополнительных канала
  • Обработка в 4-х осях или по схеме 3+2
  • Встроенное диалоговое программирование (MANUAL GUIDE i / TURN MATE i)
  • Интегрированная система безопасности FANUC Dual Check Safety
  • Высокоскоростной PMC и предпросмотр до 400 кадров
  • Простая настройка, удобство в эксплуатации, сетевые функции как у серии 30i-MODEL B
Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PVLB-T6/Fanuc

Комплектация

  • Вертикально-фрезерный обрабатывающий центр PVLB-T6 в сборе, в указанной комплектации
  • Система ЧПУ FANUC 0I MF PLUS
  • Механический шпиндель высокой жесткости ВТ-30 20 000 об/мин
  • Жесткое нарезание резьбы метчиком
  • Серводвигатели осей X/Y/Z производства ф. FANUC (Япония)
  • Автоматическая централизованная система смазки компонентов станка
  • Основание, колонна и подвижные части станка из чугуна марки Meehanite HT300
  • Система охлаждения шпинделя с охладителем масла (чиллер)
  • Кабинетная защита рабочей зоны – боковые кожуха с дверцами (слева и справа), передние двери на магнитах и с защитным замком SS/E-01A, задняя стенка и крыша станка
  • Система подачи СОЖ в зону резания
  • Интегрированная стойка ЧПУ
  • MPG маховик
  • USB, RS-232 и Ethernet (LAN) порты
  • Трансформатор 15 кВт
  • Магазин инструментов BT30 21T
  • Бак СОЖ
  • Трехцветная сигнальная лампа индикации состояния оборудования
  • Освещение рабочей зоны
  • Пистолет для обдува воздухом
  • Пистолет СОЖ
  • Стружкоуборочный конвейер цепного типа с тележкой
  • Поворотный стол с ЧПУ AR-170R с пневматическим тормозом ∅170 мм
  • Ручной патрон 6″
  • Ручная задняя бабка 170-WT
  • Маслоотделитель (дискового типа)
  • Руководство по эксплуатации на русском языке

Характеристики

Перемещения
X ось, мм600
Y ось, мм400
Z ось, мм350
Расстояние от торца шпинделя до поверхности стола, мм145 - 495
Рабочий стол
Размеры, мм700 × 420
Максимальная нагрузка, кг300
Количество/ширина Т-пазов, мм3 / 14
Расстояние между Т-пазами (шаг), мм125
Шпиндель
Максимальная частота вращения, об/мин20 000
Мощность (S1 / S6-40%), кВт3,7 / 5,5
Крутящий момент (S1 / S6-40%), Нм11,8 / 17,5
Привод от двигателя к шпинделю, типПрямой привод (Direct drive)
Конус, типBT-30
Динамическая балансировка (ISO1940)G1
Подачи
Направляющие по X, типКачения, роликовые
Направляющие по Y, типКачения, роликовые
Направляющие по Z, типКачения, роликовые
Макс. ускоренные перемещения, м/мин48 / 48 / 48
Диапазоны рабочих подач, мм/мин1-10 000
Точность позиционирования, мм±0,005
Повторяемость, мм±0,003/300
Мощность двигателей осей, кВт2,5 / 2,5 / 2,7
Крутящий момент двигателей, Нм8-32 / 8-32 / 12-46
Инструментальный магазин
ТипРевольверный тип
Количество позиций, шт21
Макс. диаметр инструмента (занятые/свободные ячейки), ммØ60 / 80
Максимальная длина инструмента, мм200
Максимальный вес инструмента, кг3
Время смены инструмента (И-И), секунд1,8
Трансформатор
Мощность, кВт15
Пневмосистема
Давление внешней сети, МПа0.6-0.8
Система смазки
ШВПАвтоматическая
Линейные направляющиеАвтоматическая
Охлаждение
Мощность привода, кВт0,75
Тип системыВодоструйная внешняя
Удаление стружки
ТипЦепной
Детали защиты
Рабочая зонаЗакрытая кабинетная защита
НаправляющиеТелескопическая защита
Условия эксплуатации
Электропитание3Ф, 380В, 50Гц
Температура, ℃5 - 40
Влажность, %30 - 75
Вибрация< 0.5G
Грузоподъемность, т/м²2
Заземление, Ω<10
Габаритные размеры
Высота, мм2 650
Ширина, мм2 330
Длина, мм1 700
Вес, кг3 000
