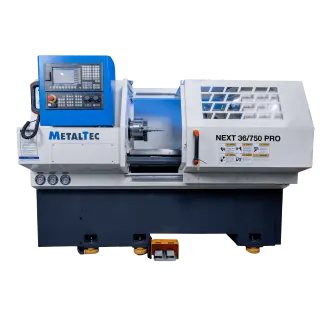

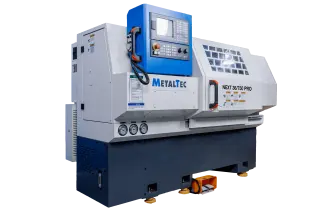

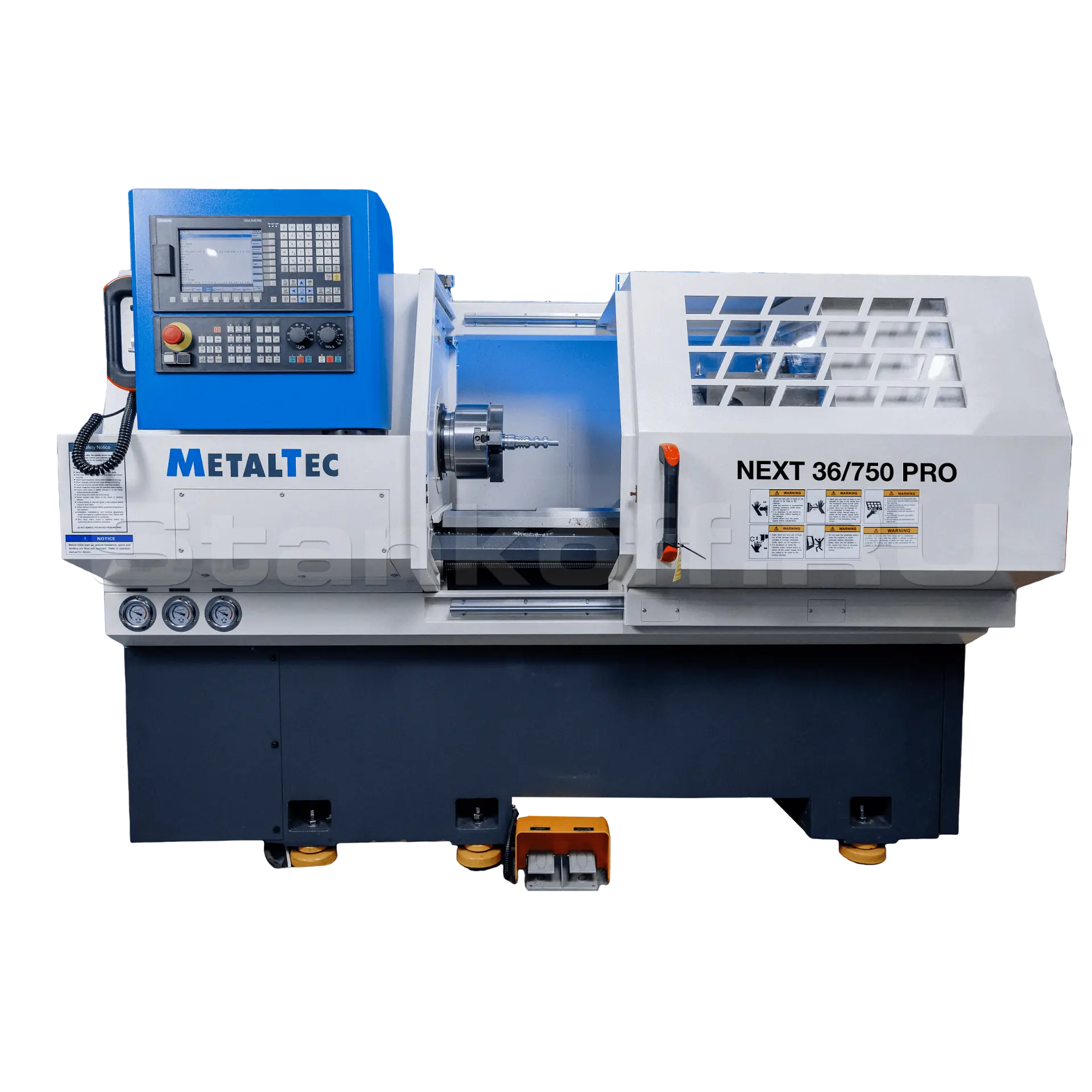

Токарный станок ЧПУ с горизонтальной станиной NEXT 36x750 Pro

Name: Токарный станок ЧПУ с горизонтальной станиной NEXT 36x750 Pro
Brand: MetalTec
Price: 1894515 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

/ 3

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул NEXT 36x750 Pro

Габариты обрабатываемых деталей
Макс. диаметр над станиной, мм	360
Макс. диаметр над суппортом, мм	200
Расстояние между центрами, мм	750
Станина и направляющие
Тип станины	Монолитная станина из чугуна
Твердость направляющих станины	HRC 50
Ширина станины, мм	300
Направляющие по оси Z	Скольжения
Направляющие по оси Х	Скольжения
Система управления и сервоприводы
Стойка управления	Siemens 808D Advanced
Серводвигатели	Siemens
Шпиндель
Диаметр отверстия патрона, мм	62
Торец шпинделя	А2-8
Конус шпинделя	MT6
Патрон, мм	200
Скорость вращения	35 - 2200 об/мин
Перемещение и скорость подачи
Ход по оси Х, мм	235
Ход по оси Z, мм	640
Х,Z ускоренная подача, м/мин	6/12
Инструмент
Тип установки инструмента, мм	6-ти позиционная револьверная голова
Количество устанавливаемого инструмента	6
Размер инструмента, мм	20 x 20
Задняя бабка	Ручная
Конус	МТ4
Двигатель
Мощность шпинделя, кВт	5,5
Мощность системы охлаждения, Вт	200
Габаритные размеры
Длина, мм	2300
Ширина, мм	1480
Высота, мм	1950
Вес, кг	1400
Вес в упаковке, кг	1800

Все характеристики

Модели серии

Все товары

NEXT-S 50x1000

NEXT-F 50x1000

NEXT-F 36x750

NEXT-S 36x750

1 894 515 ₽

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Предназначен для производства различных металлических изделий. Станок широко применяется в образовательных учреждениях, на опытных производствах и предприятиях металлообрабатывающей отрасли. Высокие технические характеристики и надёжность оборудования обеспечиваются благодаря использованию компонентов и узлов от ведущих мировых производителей, что позволяет обрабатывать детали с высокой точностью и повторяемостью.

Монолитная чугунная станина обеспечивает достаточную жёсткость и точность для серийного производства изделий. Высокая надёжность в сочетании с компактными размерами делают этот станок незаменимым на любом производстве, где требуется автоматизация процессов точения металлических и пластиковых изделий.

Область применения

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика

Особенности

Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
Жесткие направляющие скольжения
Полное кабинетное ограждение
Отверстия патрона 62 мм
Станина имеет индукционную закалку с твердостью > HRC50
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Ширина станины 300 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия
Эргономичный дизайн и удобное расположение основных модулей станка
Станок компактный, занимает мало пространства на производстве
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
Чугунная станина сводит на нет рабочие вибрации
Мощный двигатель для стабильной и высоко производительной работы
Система установки и смены инструмента для решения технических задач любой сложности
Подача смазочно-охлаждающей жидкости в зону резки
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Кабинетная защита
Шкаф с электрокомпонентами, степень защиты IP54

Конструктивные особенности

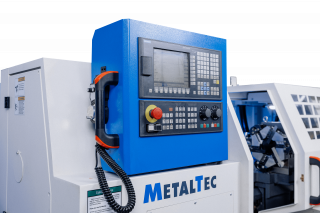

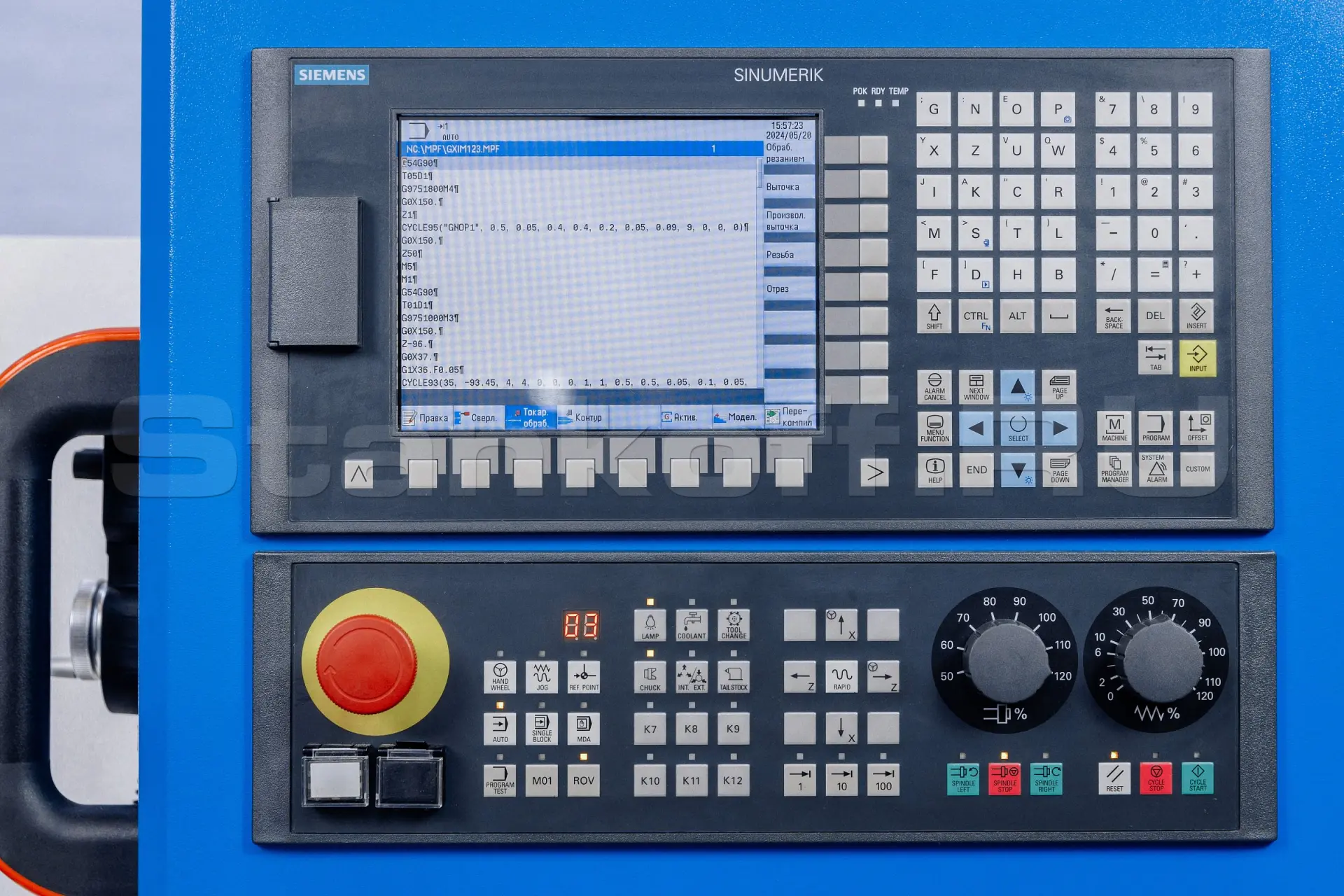

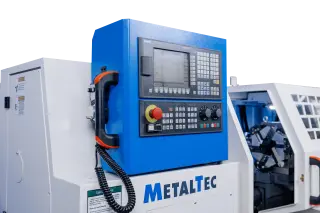

SINUMERIK 808D Advanced

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии. Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.

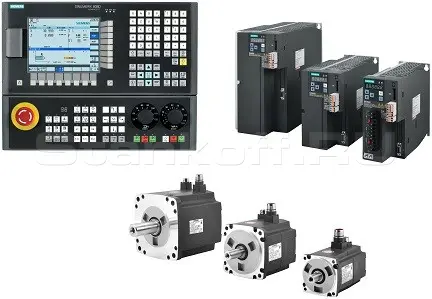

Приводная система SIEMENS

Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SIEMENS с их идеальными динамикой и точностью. Двигатели шпинделей SIEMENS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

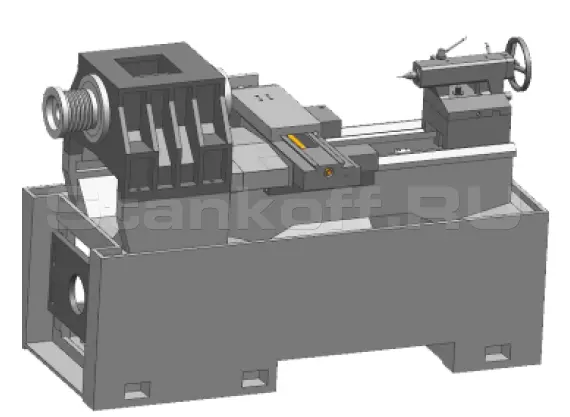

Монолитная литая массивная станина из чугуна

Элементы конструкции станины отливаются из высокопрочного сплава чугуна. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

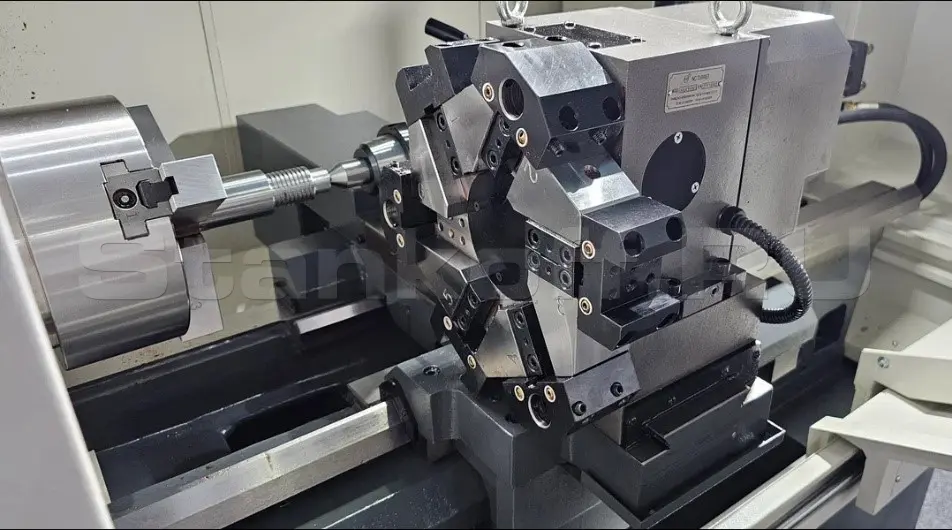

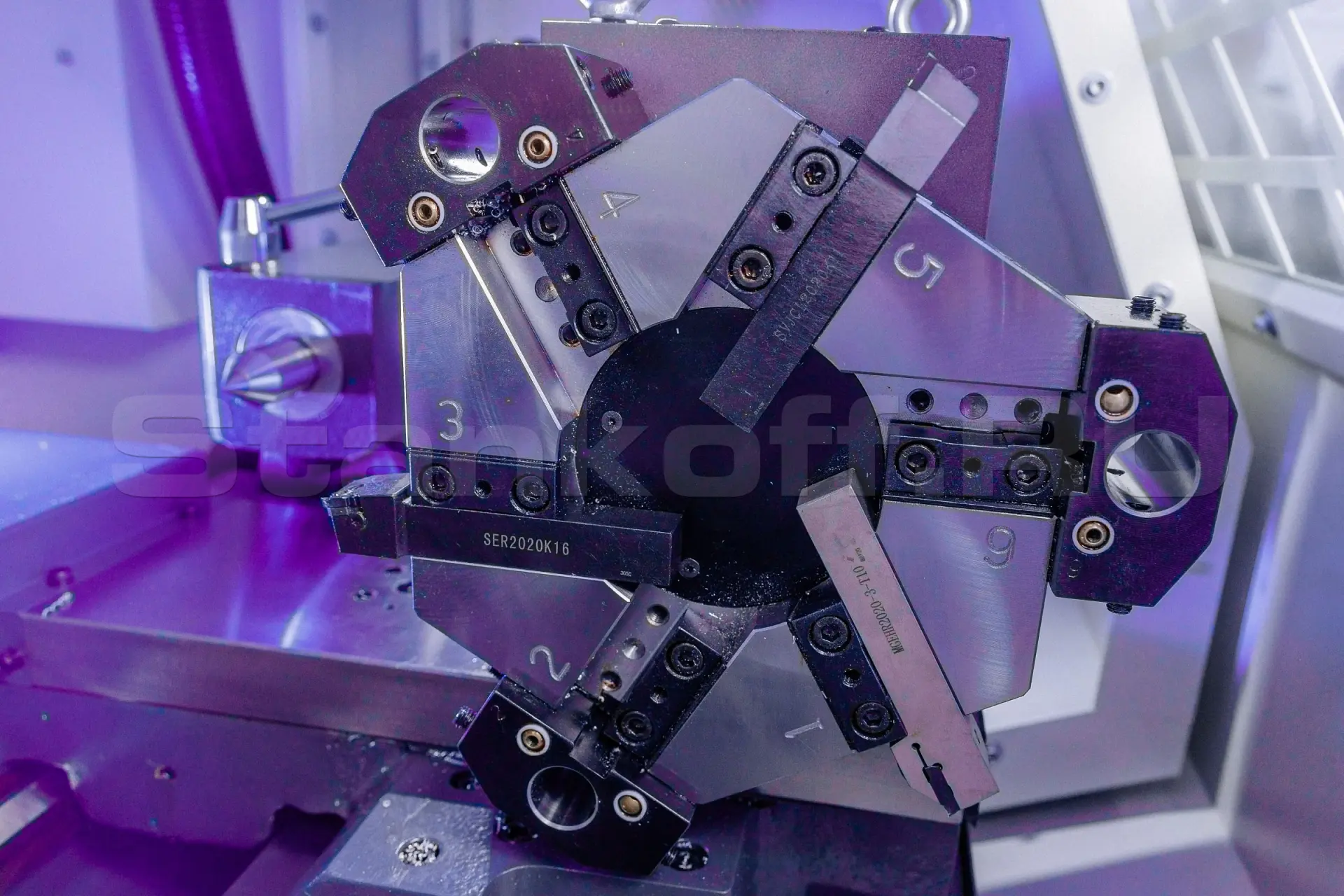

Револьверная 6-ти позиционная головка

Максимальное количество устанавливаемых инструментов головки составляет 6 шт., что делает ее более функциональной в сравнении с 4-позиционной системой. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм.

Направляющие скольжения

Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

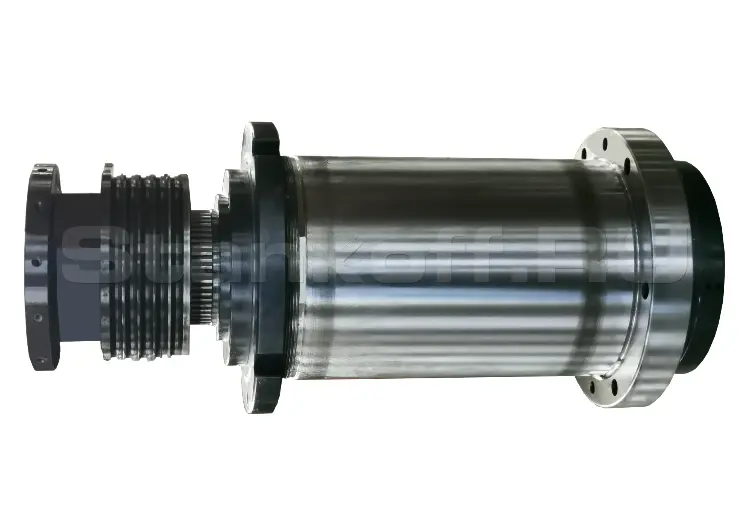

Высокоточный шпиндель

Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

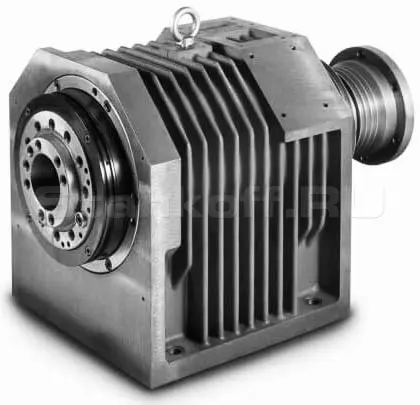

Конструкция из блока базирования шпинделя

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

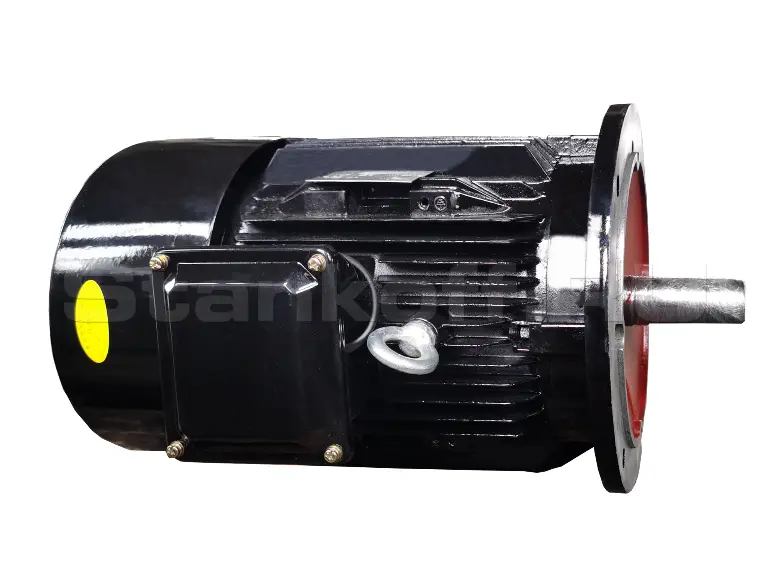

Высокоскоростной электродвигатель главного привода VEICHI

Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 5,5 кВт.

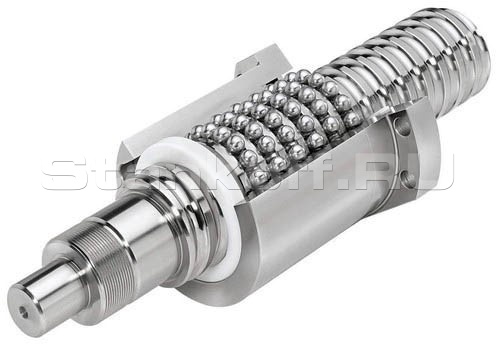

Шарико-винтовая передача (Класс точности C3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

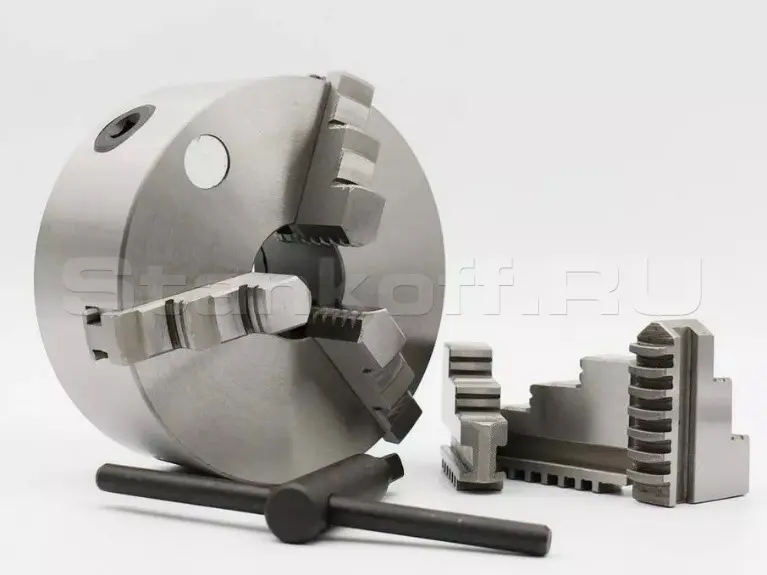

3-х кулачковый зажим патрон (ручной зажим)

На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.

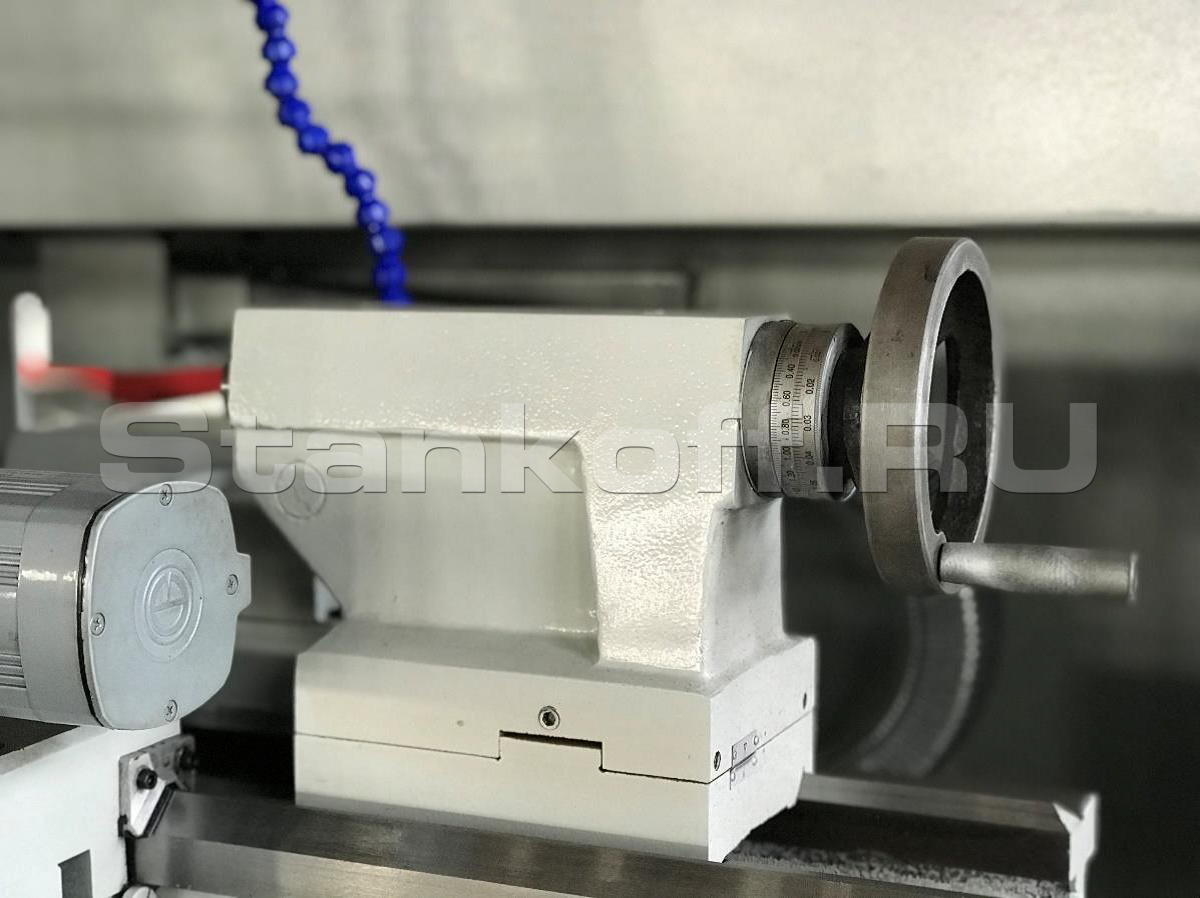

Задняя бабка

В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка.

Стандартная комплектация

3-х кулачковый механический патрон 200 мм;
5,5 кВт электродвигатель шпинделя VEICHI;
6-ти позиционная револьверная головка;
Размер инструмента 20х20;
Система ЧПУ Siemens 808D Advanced;
Серводвигатели Siemens по осям Х/Z;
Задняя бабка;
Автоматическая система смазки направляющих;
Система подачи охлаждающей жидкости (СОЖ);
Вспомогательный источник света;
Кабинетная защита.

Характеристики

Габариты обрабатываемых деталей
Макс. диаметр над станиной, мм	360
Макс. диаметр над суппортом, мм	200
Расстояние между центрами, мм	750
Станина и направляющие
Тип станины	Монолитная станина из чугуна
Твердость направляющих станины	HRC 50
Ширина станины, мм	300
Направляющие по оси Z	Скольжения
Направляющие по оси Х	Скольжения
Система управления и сервоприводы
Стойка управления	Siemens 808D Advanced
Серводвигатели	Siemens
Шпиндель
Диаметр отверстия патрона, мм	62
Торец шпинделя	А2-8
Конус шпинделя	MT6
Патрон, мм	200
Скорость вращения	35 - 2200 об/мин
Перемещение и скорость подачи
Ход по оси Х, мм	235
Ход по оси Z, мм	640
Х,Z ускоренная подача, м/мин	6/12
Инструмент
Тип установки инструмента, мм	6-ти позиционная револьверная голова
Количество устанавливаемого инструмента	6
Размер инструмента, мм	20 x 20
Задняя бабка	Ручная
Конус	МТ4
Двигатель
Мощность шпинделя, кВт	5,5
Мощность системы охлаждения, Вт	200
Габаритные размеры
Длина, мм	2300
Ширина, мм	1480
Высота, мм	1950
Вес, кг	1400
Вес в упаковке, кг	1800
