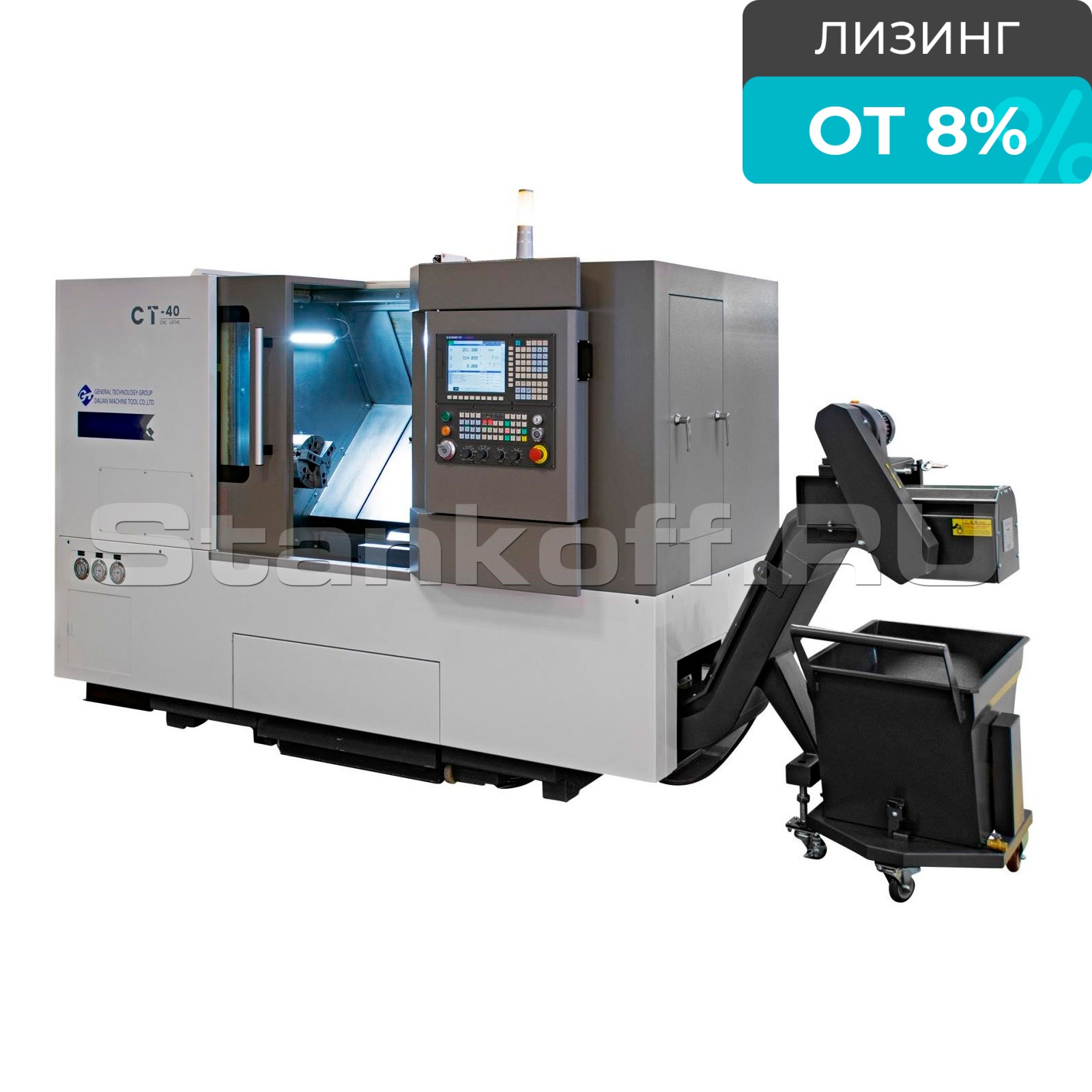

Токарный станок с ЧПУ DMTG CT40 GSK

Name: Токарный станок с ЧПУ DMTG CT40 GSK
Brand: DMTG
Availability: InStock
Rating: 5 (1 reviews)

В наличии

Сравнить Вопросы

DMTG (Китай)

Краткие характеристики

Артикул CT40 GSK

Станочные данные
Максимальный диаметр вращения, мм	500
Диаметр обработки деталей типа "диск", мм	300
Диаметр обработки деталей типа "вал", мм	260
Межцентровое расстояние, мм	450
Макс. длина обработки, мм	450
Угол наклона станины, °	45
Шпиндель
Число оборотов шпинделя, об/мин	45 -4500
Максимальный диаметр обрабатываемого прутка, мм	51
Фланец шпинделя	А2-6 (DIN 55026, ISO 702/I)
Диаметр шпинделя в передней опоре, мм	100
Крутящий момент шпинделя(продолжительно/ 30 мин), Нм	98 / 130
Перемещения и подачи
Перемещение по осям Х/ Z, мм	165 / 500
Скорость рабочей подачи по осям Х / Z, мм/мин	10000 /10000
Скорость быстрого хода по осям Х /Z, мм/мин	20000 /24000
Диаметр / шаг ШВП по оси X, мм	28 / 8
Диаметр / шаг ШВП по оси Z, мм	36 / 12
Точность
Повторяемость, мм	± 0,002
Позиционирование, мм	± 0,004
Сменщик инструмента
Количество инструмента	8
Макс. высота державки резца, мм	25
Время смены инструмента (соседний / противоположный), с	0,45 / 1,2
Задняя бабка
Конус пиноли задней бабки	МК4
Диаметр пиноли задней бабки, мм	80
Ход пиноли задней бабки, мм	130
Ход задней бабки, мм	460
Электрические характеристики
Общая потребляемая мощность, кВт	25 (380 В ~ 50 Гц)
Мощность двигателя шпинделя(продолжительно / 30 мин), кВт	11 / 15
Система ЧПУ	GSK 988TA
Общие параметры
Габаритные размеры (ДхШхВ, боковой отвод стружки), мм	3870х1690х1760
Масса станка, кг	4000

Все характеристики

Модели серии

Все товары

CT40-F

CT40-S

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный станок с ЧПУ с наклонной станиной CT40 GSK - это высокоскоростной станок для прецизионной обработки мелких деталей ступенчатой или криволинейной формы. Он может выполнять такие токарные операции, как наружное и внутреннее точение, подточка торцов, отрезка деталей, нарезание канавок и проточек, нарезание наружных и внутренних резьб и другие виды токарной обработки деталей в условиях серийного производства.

Это идеальное оборудование для обработки заготовок из стали и чугуна, из цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе. Отдельной особенностью является то, что этот станок спроектирован с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.

Конструктивные особенности

Cтанина и направляющие

Агрегаты станка располагаются на цельнолитой наклонной станине с углом наклона 45°, имеющей компактную высокоинтегрированную конструкцию, высокую жесткость, устойчивость к нагрузкам и вибростойкость. Наклонная станина обеспечивает стабильное распределение нагрузки и надежную поддержку револьверной головы в процессе резания. Станина, передняя бабка и суппорт изготовлены из высокопрочного чугуна с термической обработкой и искусственным старением, их конструкция рассчитана с применением методов конечных элементов и динамического анализа. Суппорт станка двигается в двух направлениях (оси X и Z) по высокоскоростным линейным направляющим качения.

Шпиндель

Высокоскоростной прецизионный шпиндель с фланцем A2-6 подключается к мощному сервоприводу через ременную передачу с ремнями Gates (США) и устанавливается в жесткой передней бабке на прецизионные подшипники NSK (Япония). Данная кинематическая схема позволяет станку работать на высоких оборотах с максимальной точностью и скоростью перемещений, а также достигать крутящий момент до 130 Нм

Сменщик инструмента

На станок устанавливается высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 позиций. Смена инструмента происходит путем прокручивания диска револьвера сервоприводом с последующим гидравлическим зажимом, что позволяет менять инструмент за 0,45 секунды со схемой движения по кратчайшему пути. Сменщик инструмента комплектуется четырьмя осевыми блоками с втулками разных диаметров

ШВП с преднатягом класса точности С3

Высокоточные шарико-винтовые передачи с предварительным натягом производства THK (Япония) установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Плавность и точность хода ШВП в сочетании с высокой жесткостью обеспечивают максимальное качество обработки.

Линейные направляющие качения

На станок устанавливаются точные линейные направляющие качения THK (Япония) по всем осям. Они отличаются высокой грузоподъемностью, низким коэффициентом трения и малой дискретностью перемещений, что обеспечивает высокую точность позиционирования на любых скоростях обработки.

Система ЧПУ GSK 988TA

• Система цифрового управления с мощным центральным процессором, высоким разрешением и высокой частотой дискретизации;
• Отслеживание состояния приводов в реальном времени для оптимизации отклика и увеличения точности обработки ;
• Нанометровая интерполяция, режим "плавающей" скорости вращения, режим слома стружки, отслеживание поломки инструмента и другие функции уже в комплекте поставки;
• По интерфейсу, принципам управления и применяемым циклам обработки почти идентична системам ЧПУ Fanuc;
• Интерфейс полностью на русском языке;
• 8,4-дюймовый LCD-дисплей;
• Интерфейсы подключения USB и Ethernet (RJ-45).

Переносной пульт управления с маховичком

Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ. Меньше вероятность столкновений при наладке. Оснащен кнопкой аварийного останова

Сервоприводы шпинделя и осей GSK (Китай)

• Мощные сервоприводы GSK характеризуются отличным соотношением производительности и точности, качественной сборкой и высокой надежностью;
• Максимально эффективная обратная связь с системой ЧПУ;
• Сервопривод шпинделя мощностью 11/15 кВт отличается стабильной работой, надежностью и высоким крутящим моментом.

Подшипники шпинделя и осей NSK (Япония)

Шпиндель устанавливается на комплект из прецизионных подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов. Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NSK, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка.

Гидравлический 3-кулачковый патрон Ø200 мм с отверстием

Быстрый и точный зажим заготовки. Производство компании Auto Strong (Тайвань). Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд. Проходное отверстие большого диаметра для работы с длинными заготовками. Изготовлен из высококачественной легированной стали. Регулируемое усилие зажатия

Гидравлическая задняя бабка

• Автоматический ход пиноли;
• Ручное перемещение по собственным направляющим скольжения;
• Быстрый и удобный поджим заготовок большой длины;
• Управляется системой ЧПУ с помощью кнопок или М-команд;
• Регулируемое усилие зажатия.

Гидравлическая система

Мощный и надежный гидравлический насос высокого давления. Управление каждым гидравлическим устройством системы осуществляется отдельными электромагнитными клапанами. Регулируемое общее давление в системе и на каждом гидравлическом устройстве с отдельными манометрами узлов. Гидравлические компоненты Nachi (Япония).

Система подачи СОЖ

Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания. Подача СОЖ как по трубкам на диске револьвера, так и через инструмент. Высокоэффективный насос подачи СОЖ высокого давления. Позволяет максимально эффективно использовать потенциал современного режущего инструмента. Большеразмерный бак емкостью 200 литров.

Автоматическая система смазки

На станок устанавливается импульсная система смазки с независимым ручным управлением. Управляется специальным винтовым регулятором на корпусе. Возможность настраивать интервал и длительность работы. Трубки подачи смазки подведены ко всем направляющим, опорам ШВП, а также к пиноли задней бабки для равномерного смазывания движущихся частей станка во время работы.

Трехцветная сигнальная лампа

Цветовая индикация текущего состояния станка. Удаленно сообщает оператору о состоянии режима работы. Современный дизайн

Ленточный транспортер для удаления стружки

Высокопроизводительный ленточный конвейер для больших объемов стружки. Комплектуется специальной тележкой. Особенно эффективен для сбора плотной сыпучей стружки таких материалов, таких как алюминий, бронза, чугун и др. Управляется системой ЧПУ с помощью кнопок или М-команд.

Педаль зажима / разжима токарного патрона

Удобное и быстрое управление патроном ножной педалью. Позволяет зажимать и разжимать заготовки, когда панель управления ЧПУ недоступна или доступ к ней затруднен. Простая надежная конструкция, устойчивая к износу.

Освещение рабочей зоны

Современное светодиодное освещение. Пылевлагозащищенный специальный станочный светильник. Находится над патроном. Полное освещение рабочей зоны станка.

Теплообменник электрошкафа

Эффективное охлаждение электрических компонентов станка. Повышает ресурс электрических компонентов за счет их работы в охлажденном воздухе. Позволяет работать на станке при превышении температурных норм эксплуатации. Фильтрация поступающего воздуха.

Полная кабинетная защита

Полностью закрытая рабочая зона с защитными устройствами. Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим. Максимальная защита персонала. Защита от попадания внутрь станка пыли, влаги и посторонних предметов.

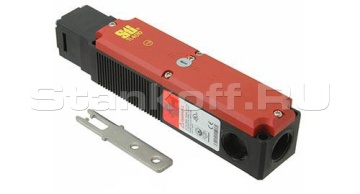

Замок дверей рабочей зоны

• Работает по принципу концевого выключателя;
• Снижает риски травм среди персонала;
• Соответствует нормам техники безопасности предприятий.

Комплект технической документации

Оригинальные руководства по эксплуатации станка. Паспорт точности и упаковочный лист. Оригинальные руководства по работе с системой ЧПУ. Руководство по эксплуатации станка на русском языке. USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.

Стандартная комплектация

Система ЧПУ GSK 988TA ;
Гидравлический 3-кулачковый патрон Ø200 мм с отверстием;
8-позиционный гидравлический сменщик инструмента;
Гидравлическая задняя бабка;
Педаль зажима / разжима токарного патрона;
Ленточный транспортер для удаления стружки с тележкой;
Освещение рабочей зоны;
Теплообменник электрошкафа;
Комплект обслуживающего инструмента;
Руководство по эксплуатации на русском языке.

Характеристики

Станочные данные
Максимальный диаметр вращения, мм	500
Диаметр обработки деталей типа "диск", мм	300
Диаметр обработки деталей типа "вал", мм	260
Межцентровое расстояние, мм	450
Макс. длина обработки, мм	450
Угол наклона станины, °	45
Шпиндель
Число оборотов шпинделя, об/мин	45 -4500
Максимальный диаметр обрабатываемого прутка, мм	51
Фланец шпинделя	А2-6 (DIN 55026, ISO 702/I)
Диаметр шпинделя в передней опоре, мм	100
Крутящий момент шпинделя(продолжительно/ 30 мин), Нм	98 / 130
Перемещения и подачи
Перемещение по осям Х/ Z, мм	165 / 500
Скорость рабочей подачи по осям Х / Z, мм/мин	10000 /10000
Скорость быстрого хода по осям Х /Z, мм/мин	20000 /24000
Диаметр / шаг ШВП по оси X, мм	28 / 8
Диаметр / шаг ШВП по оси Z, мм	36 / 12
Точность
Повторяемость, мм	± 0,002
Позиционирование, мм	± 0,004
Сменщик инструмента
Количество инструмента	8
Макс. высота державки резца, мм	25
Время смены инструмента (соседний / противоположный), с	0,45 / 1,2
Задняя бабка
Конус пиноли задней бабки	МК4
Диаметр пиноли задней бабки, мм	80
Ход пиноли задней бабки, мм	130
Ход задней бабки, мм	460
Электрические характеристики
Общая потребляемая мощность, кВт	25 (380 В ~ 50 Гц)
Мощность двигателя шпинделя(продолжительно / 30 мин), кВт	11 / 15
Система ЧПУ	GSK 988TA
Общие параметры
Габаритные размеры (ДхШхВ, боковой отвод стружки), мм	3870х1690х1760
Масса станка, кг	4000
