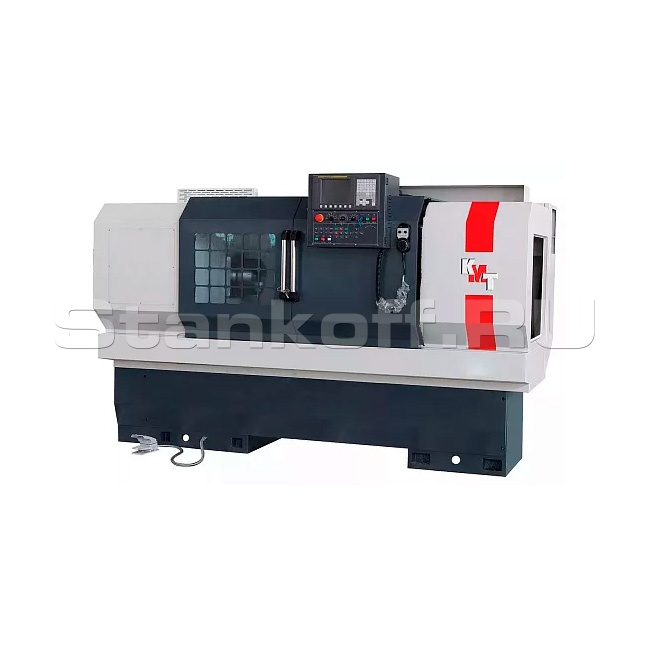

Токарный станок с ЧПУ KE36-CK6136X750 обладает цельнолитой чугунной станиной, усиленной ребрами жесткости, что обеспечивает высокую надежность, жесткость и виброустойчивость при работе. Закаленные и отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B, что позволяет перемещать их без износа и трения. Шестипозиционная револьверная головка с внутренним подводом СОЖ обеспечивает высокую точность позиционирования и жесткость обработки. Подача СОЖ через револьверную головку также снижает затраты на режущий инструмент.
Конструктивные особенности
Цельнолитая станина увеличенной массы
Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20-25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.
Увеличенное отверстие в шпинделе
В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 60мм, что значительно расширяет технологические возможности обрабатываемых прутков.
Направляющие скольжения
Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48-52HRC.
Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др.
Опционально устанавливается задняя бабка, пиноль которой работает от гидростанции.
Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что заничтельно уменьшает шум при работе.
Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников (7018AC/P5/DB, 7219AC/P5/DB) что обеспечивает высокую точность и шероховатость обработки.
На станке установлен фотоэлектрический инкодер для обеспечения вращение шпинделя и перемещения ходового винта резцедержателем с заданным шагом обрабатываемой резьбы.
Система ЧПУ Siemens Sinumerik 808D
• Изысканная и надежная система ЧПУ;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
• Функция передачи данных, пульт перемещений MPG;
• Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
• Компактность и функциональность 2-х осевой обработки;
• Цветной дисплей и большой размер клавиатуры максимально удобно подходит для работы оператора станка;
• Интерфейс на русском языке;работы оператора станка;
• Интерфейс на русском языке.
6-ти позиционная револьверная голова YANTAI
• На станках серии КЕ установлена 6-ти позиционная электрическая револьверная головка производства YANTAI которая позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через револьверную головку, что повышает производительность обработки и снижает расходы на режущий инструмент. Время смены инструмента 3 секунды;
• Установленный насос подачи СОЖ повышенного давления (мощность помпы - 370Вт, давление СОЖ на выходе- 2,3MПа) позволяет увеличить производительность оборудования, сократить расход режущего инструмента, повысить точность и качество обработанных поверхностей;
• В комплект оснастки входи три расточных блока и три блока для торцовых резцов;
• Сечение резца 20х20мм, диаметр отверстия расточного блока Ø 20мм/
Комплектация
- Инвертор Delta;
- Бесступенчатое регулирование скорости шпинделя;
- Комплект мягких и каленых кулачков;
- 6-ти позиционная револьверная головка YANTAI
;
- Комплект вспомогательной оснастки для рев. головки;
- Система подачи СОЖ через револьверную головку;
- Насос подачи СОЖ повышенного давления;
- Вращающийся задний центр;
- Теплообменник электрошкафа ;
- СЕ стандарт электрошкафа, компоненты Siemens;
- Магнитный выключатель открытия двери;
- LED освещение рабочей зоны;
- Маховик перемещений по осям (MPG);
- Трехцветная сигнальная лампа;
- Кабинетная защита зоны обработки;
- Автоматическая система смазки;
- Комплект опор для монтажа станка;
- Система ЧПУ Siemens Sinumerik 808DA
- Руководство по эксплуатации на русском языке.
| Максимальный диаметр обработки над станиной, мм |
ø 400 |
| Максимальный диаметр обработки над суппортом, мм |
ø 240 |
| Диаметр патрона, мм |
ø 200 |
| Расстояние между центрами, мм |
750 |
| Ширина направляющих станины, мм |
330 |
| Перемещение по оси Х, мм |
360 |
| Перемещение по оси Z, мм |
580 |
| Конус шпинделя |
A2-6 |
| Диаметр отверстия в шпинделе, мм |
ø 66 мех. патрон (ø52 гидравлический патрон) |
| Диапазон скоростей вращения шпинделя с механическим патроном, об/мин |
30 - 2000 |
| Диапазон скоростей вращения шпинделя с гидравлическим патроном, об/мин |
30 - 2500 |
| Количество инструмента в револьверной головке, шт |
6 |
| Сечение инструмента, мм х мм |
20х20 |
| Диаметр пиноли задней бабки, мм |
ø 55 |
| Выдвижение пиноли задней бабки, мм |
195 |
| Конус пиноли задней бабки, тип |
МТ4 |
| Скорость быстрых перемещений по осям X / Z, м/мин |
4 / 7 |
| Напряжение сети, В |
380 ± 5% |
| Частота тока, Гц |
50 |
| Мощность электродвигателя главного привода, кВт |
5,5 |
| Мощность помпы СОЖ, кВт |
0,18 |
| Габаритные размеры для станка с механическим патроном (ДхШхВ), мм |
2290х1340х1600 |
| Габаритные размеры для станка с гидравлическим патроном (ДхШхВ), мм |
2750х1340х1600 |
| Масса нетто, кг |
1400 |
