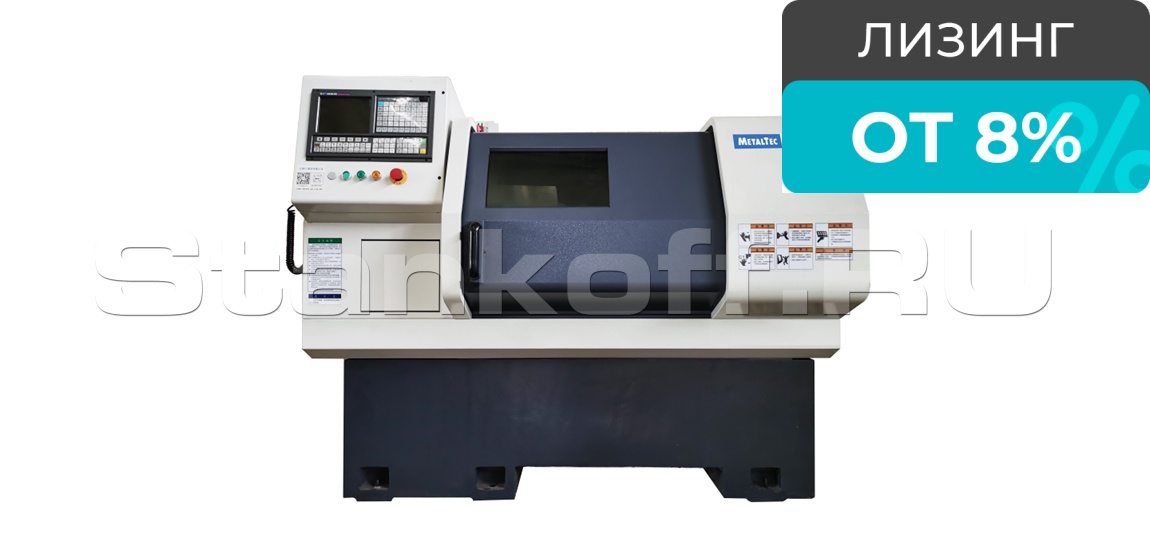

Токарный станок ЧПУ с горизонтальной станиной NEXT-S 36х750

Name: Токарный станок ЧПУ с горизонтальной станиной NEXT-S 36х750
Brand: MetalTec
Price: 2273418 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

MetalTec (Китай)

Краткие характеристики

Артикул NEXT-S 36x750

Расстояние между центрами, мм	750
Максимальное расстояние над станиной, мм	400
Максимальный диаметр обработки над станиной (диск), мм	265
Максимальный диаметр над суппортом, мм	200
Шпиндель
Максимальные обороты, об/мин	35-2200
Отверстие шпинделя, мм	62 (49 мм после гидравлического патрона)
Торец шпинделя	A2-6
Диаметр патрона, мм	200
Перемещение суппорта
Ход по оси Х, мм	235
Ход по оси Z, мм	640
Обрабатываемая заготовка (вал), мм	470 (при 6-ти поз. голове)
X/Z ускоренное перемещение, м/мин	6 / 12
Инструментальный резцедержатель
Тип	Электрический 6-ти позиционный резцедержатель
Количество инструмента, шт	6
Прямоугольный блок, мм	20x20
Блок для расточного инструмента, мм	25
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение, мм	127
Конус	MT4
Двигатель
Мощность двигателя, кВт	5.5/7.5
Номинальный/максимальный выходной крутящий момент шпинделя	70/96
Насос СОЖ, Вт	200
Габаритные размеры
Тип станины	горизонтальная
Габариты станка (Д×Ш×В), мм	2310×1200×1650
Габариты в упаковке (Д×Ш×В), мм	2560×1500×2000
Вес станка (нетто/брутто), кг	1400/1500

Все характеристики

Модели серии

Все товары

NEXT-S 50x1000

NEXT-F 50x1000

NEXT-F 36x750

NEXT 36x750 Pro

2 273 418 ₽

Уточнить наличие

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

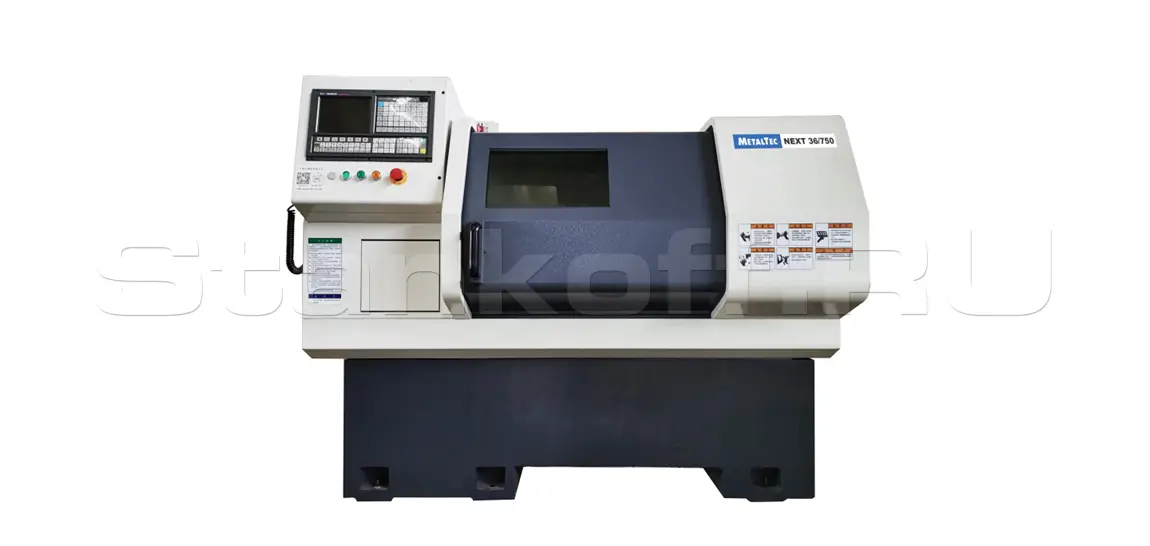

Токарный станок ЧПУ с горизонтальной станиной - NEXT-S 36х750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Особенности

Горизонтальная станина из чугуна обеспечивает высокую жесткость;
Станина имеет индукционную закалку с твердостью > HRC55;
Гидравлическая задняя бабка;
Полное кабинетное ограждение;
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
Проходное отверстие шпинделя 49 мм;
Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев;
Шкаф с электрокомпонентами, степень защиты IP54.

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия;
Эргономичный дизайн и удобное расположение основных модулей станка;
Станок компактный, занимает мало пространства на производстве;
Литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
Чугунная станина сводит на нет рабочие вибрации;
Мощный двигатель для стабильной и высоко производительной работы;
Система установки и смены инструмента для решения технических задач любой сложности;
Подача смазочно-охлаждающей жидкости в зону резки;
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.

Параметры точности станка

Точность обработки		IT6	IT6
Округлость обрабатываемой детали		（mm)	0,005	0,004
Цилиндрическая степень обработки заготовки		（mm)	0.03/300	0.024/300
Плоскостность обрабатываемой заготовки		（mm)	0.025/ф300	0.020/ф300
Шероховатость поверхности обрабатываемых деталей		（mm)	Ra1.6μm	Ra1.6μm
Точность позиционирования	Ось X	0,032	0,031	0,031
Точность позиционирования	Ось Z	0,040	0,032	0,032
Повторяемость	Ось X	0,009	0,008	0,008
Повторяемость	Ось Z	0,011	0,010	0,010

Конструктивные особенности

Массивная станина из чугуна

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

Направляющие скольжения

Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

6-ти позиционный резцедержатель

Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

Высокоточный шпиндель

Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

Конструкция блока базирования шпинделя

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

Высокоскоростной электродвигатель главного привада

Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 11/15 кВт.

Шарико-винтовая передача (Класс точности С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

3-х кулачковый зажимной матрон (Гидравлический зажим)

На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом

Задняя гидравлическая бабка

Станок поставляется с задней бабкой с гидравлическим приводом. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка

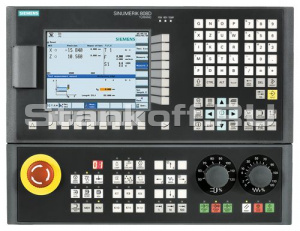

Siemens SINUMERIK 808D Advanced

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ Siemens SINUMERIK 808D Advanced и в жестких условиях окружающей среды

Характеристики

Расстояние между центрами, мм	750
Максимальное расстояние над станиной, мм	400
Максимальный диаметр обработки над станиной (диск), мм	265
Максимальный диаметр над суппортом, мм	200
Шпиндель
Максимальные обороты, об/мин	35-2200
Отверстие шпинделя, мм	62 (49 мм после гидравлического патрона)
Торец шпинделя	A2-6
Диаметр патрона, мм	200
Перемещение суппорта
Ход по оси Х, мм	235
Ход по оси Z, мм	640
Обрабатываемая заготовка (вал), мм	470 (при 6-ти поз. голове)
X/Z ускоренное перемещение, м/мин	6 / 12
Инструментальный резцедержатель
Тип	Электрический 6-ти позиционный резцедержатель
Количество инструмента, шт	6
Прямоугольный блок, мм	20x20
Блок для расточного инструмента, мм	25
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение, мм	127
Конус	MT4
Двигатель
Мощность двигателя, кВт	5.5/7.5
Номинальный/максимальный выходной крутящий момент шпинделя	70/96
Насос СОЖ, Вт	200
Габаритные размеры
Тип станины	горизонтальная
Габариты станка (Д×Ш×В), мм	2310×1200×1650
Габариты в упаковке (Д×Ш×В), мм	2560×1500×2000
Вес станка (нетто/брутто), кг	1400/1500
