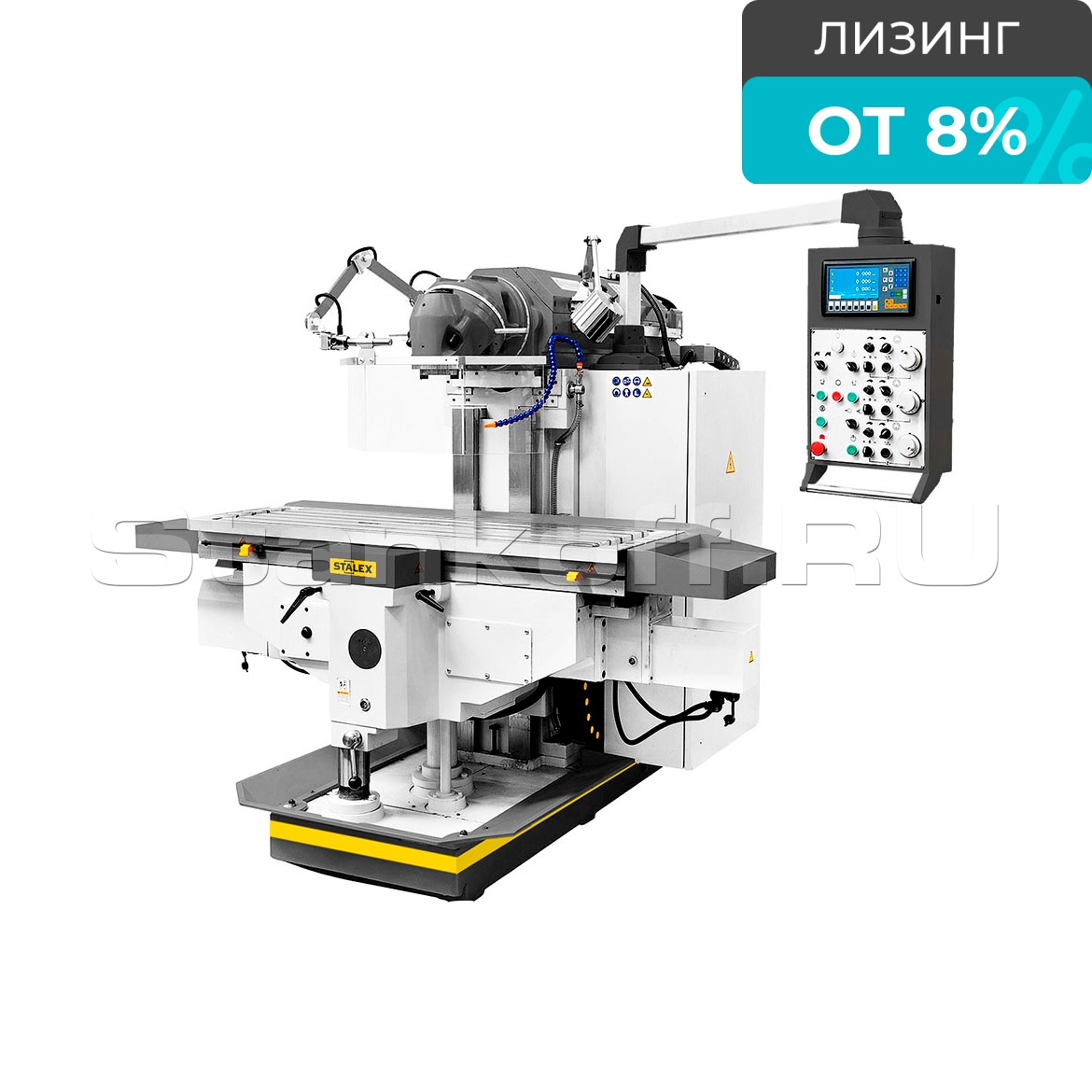

Широкоуниверсальный фрезерный станок MUF1200 Servo
- Артикул
- MUF1200 Servo
- Диаметр торцевого фрезерования, мм
- до 150
- Диаметр концевой фрезы, мм
- до 40
- Объём потока СОЖ, л/мин
- 25
- Скорость вращения шпинделя, об/мин
- 30 – 2050
- Конус шпинделя
- ISO40
Конструктив
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов. Широкоуниверсальный фрезерный станок для тяжелых работ. ШВП по осям X/Y. Высокая жесткость конструкции станка. Жесткая конструкция вертикальной фрезерной головы без пиноли. Автоматическая подача и ускоренное пе-ремещение стола по 3м координатам. Цифровая индикация по осям X/Y/Z. Серводвигатели перемещения по осям X/Y. Эл.двигатель подъема стола. Встроенное устройство подвода СОЖ и поддон для сбора стружки. Лампа местного освещения. Централизованная смазка по осям X/Y. Изготовлен по стандарту СЕ. Электрокомпоненты Schneider electric.
Дополнительная оснастка:
Вакуумная оснастка
Характеристики
| Общие параметры | |
| Диаметр торцевого фрезерования, мм | до 150 |
| Диаметр концевой фрезы, мм | до 40 |
| Объём потока СОЖ, л/мин | 25 |
| Вертикальный шпиндель | |
| Скорость вращения шпинделя, об/мин | 30 – 2050 |
| Конус шпинделя | ISO40 |
| Угол наклона головы, ° | ±360 |
| Расстояние шпиндель–стол, мм | 50 – 550 |
| Расстояние шпиндель-консоль, мм | 36 – 686 |
| Мощность шпинделя, кВт | 5,5 |
| Перемещение консоли, мм | 500 |
| Горизонтальный шпиндель | |
| Мощность шпинделя, кВт | 5,5 |
| Фрезерный стол | |
| Размеры рабочего стола, мм | 1235 × 460 |
| Максимальная нагрузка на стол, кг | 800 |
| Ход по X, мм | до 900 |
| Ход по Y, мм | до 650 |
| Ход по Z, мм | до 450 |
| Автоматический ход по оси X, мм | 10 – 1000 |
| Автоматический ход по оси Y, мм | 10 – 1000 |
| Автоматический ход по оси Z, мм | 5 – 500 |
| Ускоренный ход по оси X, мм/мин | до 2200 |
| Ускоренный ход по оси Y, мм/мин | до 2200 |
| Ускоренный ход по оси Z, мм/мин | до 1100 |
| Количество Т-образных пазов | 5 |
| Размер Т-образного паза, мм | 18 |
| Шаг Т-образных пазов, мм | 80 |
| Электрические параметры | |
| Мощность насоса СОЖ, ватт | 900 |
| Габариты | |
| Габариты (ДxШxВ), мм | 1940 × 2200 × 2115 |
| Вес, кг | 3900 |
