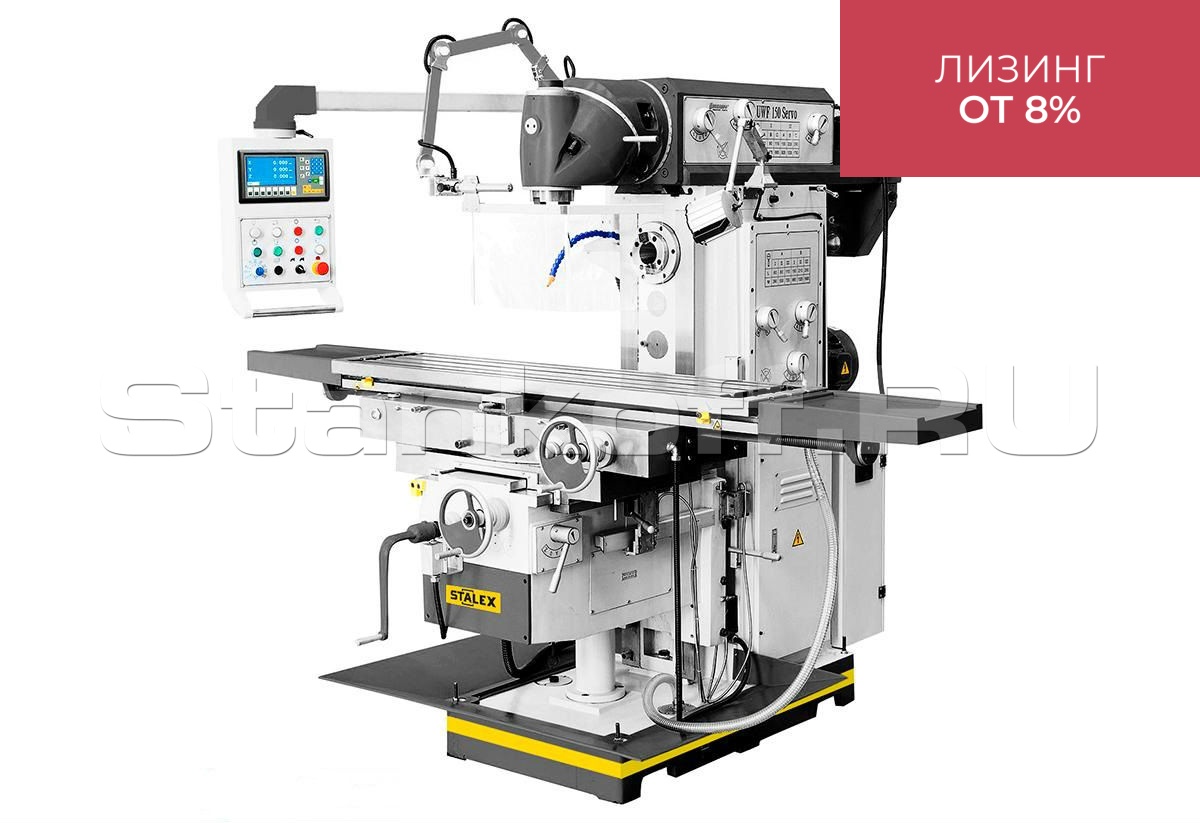

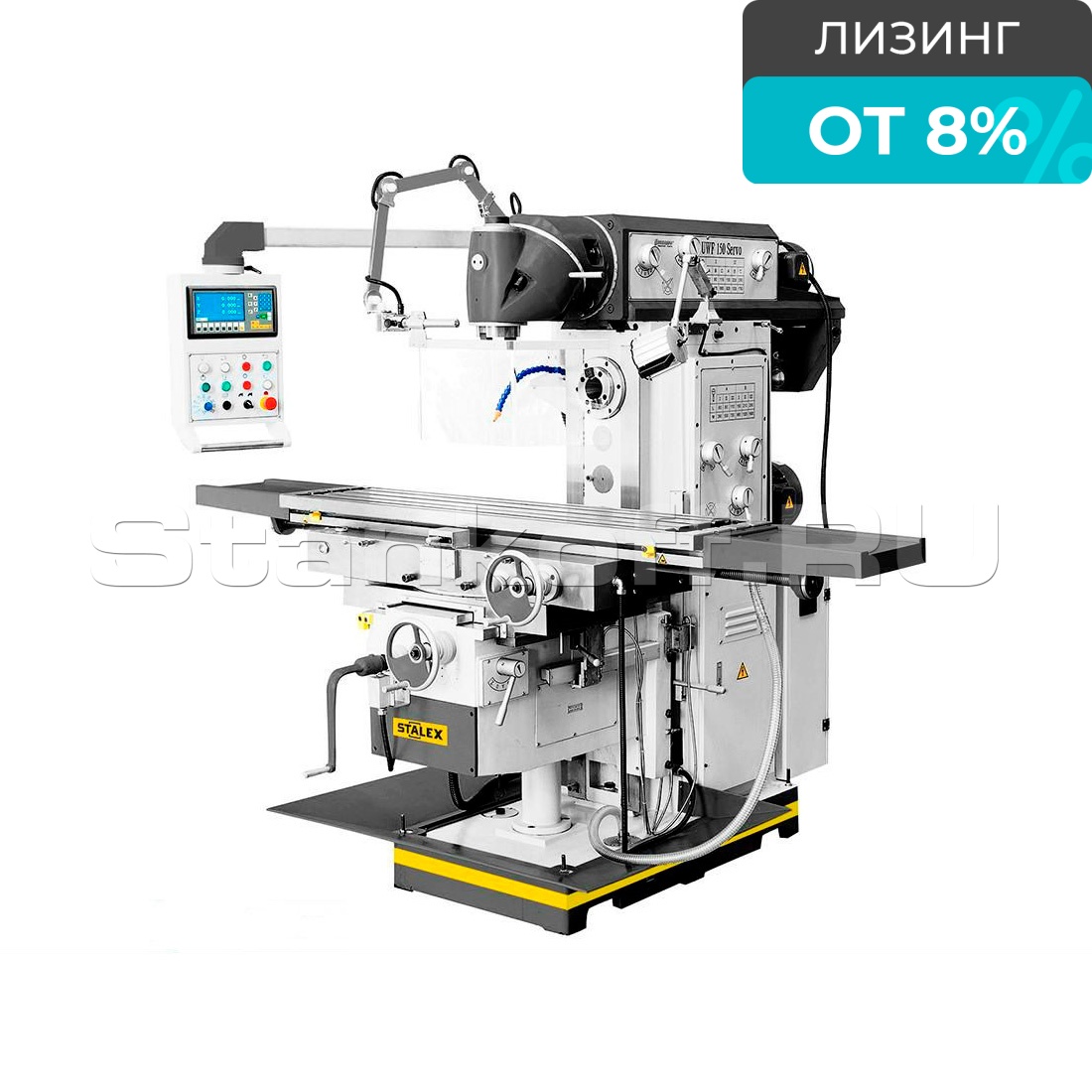

Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
| Общие параметры | |
| Диаметр торцевого фрезерования, мм | до 125 |
| Диаметр концевой фрезы, мм | до 35 |
| Объём потока СОЖ, л/мин | 25 |
| Вертикальный шпиндель | |
| Скорость вращения шпинделя, об/мин | 60 – 1750 |
| Конус шпинделя | ISO50 |
| Угол наклона головы, ° | ±360 |
| Расстояние шпиндель–стол, мм | 185 – 585 |
| Мощность шпинделя, кВт | 4 |
| Перемещение консоли, мм | 550 |
| Макс. крутящий момент, Нм | 636 |
| Горизонтальный шпиндель | |
| Скорость вращения шпинделя, об/мин | 60 – 1800 |
| Конус шпинделя | ISO50 |
| Расстояние шпиндель–стол, мм | 15 – 415 |
| Расстояние шпиндель-колонна, мм | 215 – 840 |
| Мощность шпинделя, кВт | 5,5 |
| Макс. крутящий момент, Нм | 875 |
| Фрезерный стол | |
| Размеры рабочего стола, мм | 1600 × 360 |
| Максимальная нагрузка на стол, кг | 300 |
| Ход по X, мм | до 1300 |
| Ход по Y, мм | до 300 |
| Ход по Z, мм | до 450 |
| Автоматический ход по оси X, мм | 23 – 625 |
| Автоматический ход по оси Y, мм | 23 – 625 |
| Автоматический ход по оси Z, мм | 5 – 500 |
| Ускоренный ход по оси X, мм/мин | до 1200 |
| Ускоренный ход по оси Y, мм/мин | до 800 |
| Ускоренный ход по оси Z, мм/мин | до 600 |
| Размер Т-образного паза, мм | 18 |
| Шаг Т-образных пазов, мм | 80 |
| Угол поворота стола, ° | ±45 |
| Усилие резания, кН | до 12000 |
| Электрические параметры | |
| Макс. потребляемая мощность, кВт | 12 |
| Мощность насоса СОЖ, ватт | 900 |
| Мощность серводвигателей оси X/Y, кВт | 1,5 |
| Габариты | |
| Габариты (ДxШxВ), мм | 2520 × 2100 × 2000 |
| Вес, кг | 2650 |
| Габариты в упаковке | |
| Габариты (ДxШxВ), мм | 2150 × 2250 × 2250 |
| Вес, кг | 2800 |
