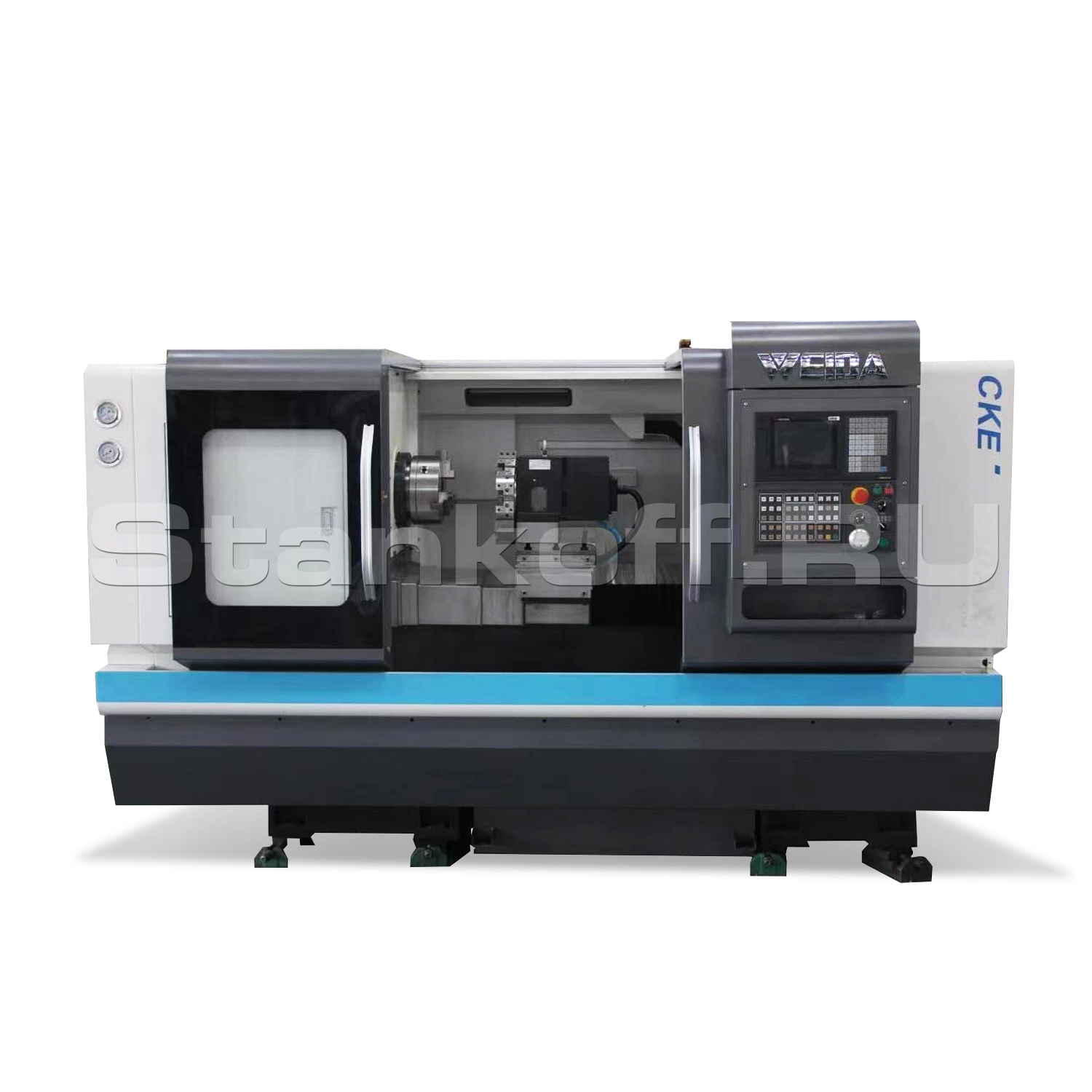

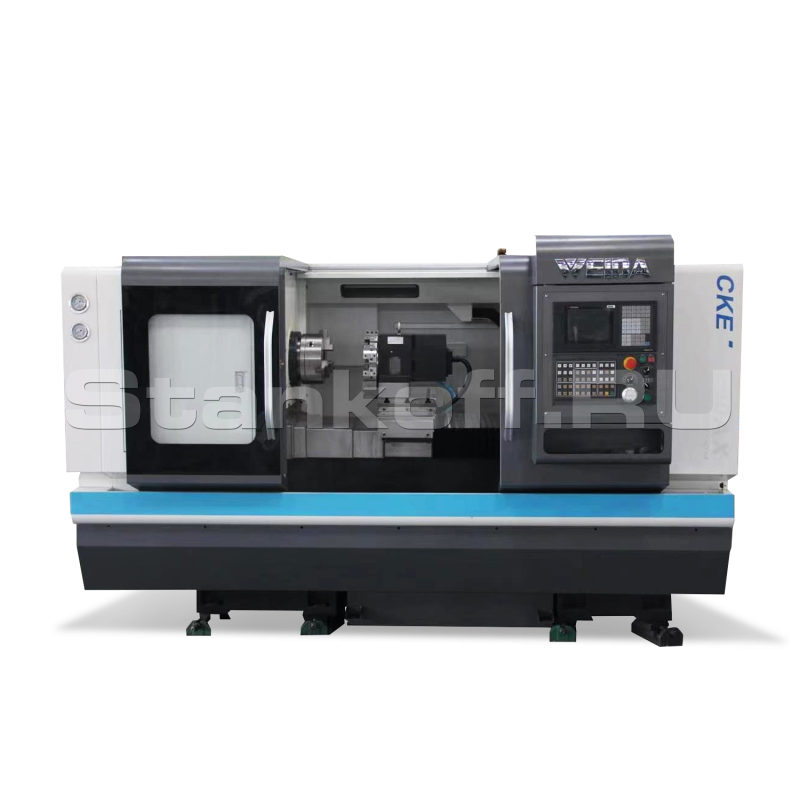

Токарный станок с ЧПУ WEIDA CKE6150L

Name: Токарный станок с ЧПУ WEIDA CKE6150L
Brand: Weida
Rating: 5 (3 reviews)

Сравнить Вопросы

Weida (Китай)

Краткие характеристики

Артикул CKE6150L

Макс. диаметр обработки над станиной, мм	500
Макс. диаметр обработки над суппортом, мм	290
Макс. длина обработки в 3-х кулачковом патроне, мм	700(770)
Расстояние между центрами 3-х кулачковый / цанговый патрон, мм	900
Ширина станины, мм	400
Диаметр отверстия шпинделя, мм	82
Тип шпинделя	А2-8
Частота вращения шпинделя (бесступенчатое регулирование), мин^-1	20-2000
Тип 3-х кулачкового патрона	К11/250
Макс. скорость перемещения по поперечной оси X, м/мин	24
Макс. скорость перемещения по продольной оси Z, м/мин	24
Точность позиционирования по оси X, мм	0,01
Точность позиционирования по оси Z, мм	0,01
Точность повторного позиционирования по оси X, мм	0,008
Точность повторного позиционирования по оси Z, мм	0,008
Количество инструментов, шт	6
Сечение инструмента в резцедержателе, мм	25×25
Диаметр осевого инструмента в резцедержателе, мм	25
Диаметр пиноли задней бабки, мм	70
Конус задней бабки	5 MT
Ход пиноли задней бабки, мм	205
Тип главного двигателя	серводвигатель
Мощность главного двигателя, кВт	11/15
Крутящий момент двигателя подачи по оси X, Нм	7,5
Крутящий момент двигателя подачи по оси Z, Нм	10
Тип двигателя насоса охлаждения	AYB-25
Мощность двигателя насоса охлаждения, Вт	90
Производительность насоса охлаждения, л/мин	25
Вес станка нетто/брутто, кг	2690 / 3100
Габариты (ДxШxВ), мм	3000×1700×1800

Все характеристики

Конструктив

Токарный станок с ЧПУ WEIDA CKE6150L — полнофункциональный токарный станок с ЧПУ нормальной точности с использованием передовых зарубежных технологий. Является аналогом станка 16К20Ф3, предназначен для обработки деталей различной сложности. Длина обработки уменьшается в случае установки шести или восьми позиционного резцедержателя.

Область применения

Станок широко применяется в машиностроении и металлообработке, особенно при мелко- и среднесерийном производстве. Подходит для обработки наружных и внутренних поверхностей, нарезания резьбы, сверления и зенкерования на деталях из стали, чугуна, нержавеющих и цветных сплавов.

Конструктивные особенности

Цельнолитая станина

Цельнолитая станина из серого чугуна, подверженная термостабилизации.

Направляющие

Роликовые направляющие качения Hiwin. По оси X-35 мм По оси Z-45 мм

Инструментальный барабан

Револьверная головка на 6 позиций с креплением инструмента тип BOT (установкаирезцов непосредственно на диск с помощью клиньев).
Сечение инструмента: Радиальный 25×25, осевой Ø 20.

ШВП

ШВП Hiwin. По оси X- Ø25 мм, по оси Z-Ø40 мм. Прямой привод через предохранительную муфту (безременной). Телескопическая защита направляющих и ШВП исключает их повреждение и коррозию.

Серводвигатель

Серводвигатель главного привода увеличенной мощности 11/15 кВт.

Бесступенчатое регулирование частоты вращения

Большой (до 80 мм.) диаметр отверстия в шпинделе.

3-х кулачковый патрон

В базовой комплектации устанавливается 3-х кулачковый патрон Ø250 мм.

Задняя бабка

Цельнолитой корпус задней бабки, диаметр пиноли 75 мм и вылетом 150 мм (конус Морзе 5), обеспечивает точность и высокие показатели шероховатости при обработке длинных валов.

Система ЧПУ KND1000TC1I-D

Решение базового уровня, обеспечивающее управление несколькими операциями. Она представляет собой оптимальное сочетание стоимости, качества, высокой производительности и надежности.
• Поддержка одновременной обработки по 4 осям или в комбинации осей 3+2;
• Полная готовность к работе благодаря встроенному пакету программного обеспечения;
• Обратная связь через цифровую шину привода;
• Возможность двунаправленной компенсации ошибок ходового винта;
• Оснащение электронным маховиком управления.

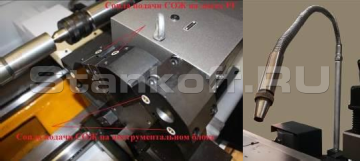

Система подачи СОЖ

Система охлаждения обеспечивает подачу СОЖ через поворотные сопла на торце и боковой поверхности револьверной головки, а также включает отдельный гибкий шланг для подачи СОЖ непосредственно в зону резания.

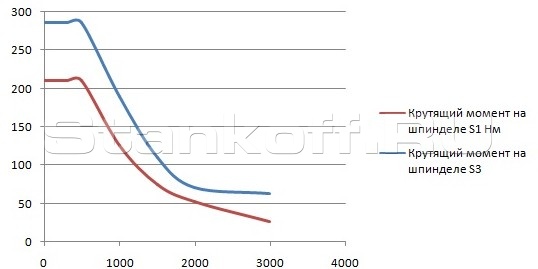

Схема крутящего момента

Комплектация

ЧПУ KND1000TC1I-D;
Задняя бабка;
Механический 3-х кулачковый патрон Ø250 мм;
6-ти позиционный резцедержатель;
Освещение рабочей зоны;
Задний вращающийся центр;
Сервопривод главного движения 11/15 кВт;
Бесступенчатое регулирование частоты вращения.

Характеристики

Макс. диаметр обработки над станиной, мм	500
Макс. диаметр обработки над суппортом, мм	290
Макс. длина обработки в 3-х кулачковом патроне, мм	700(770)
Расстояние между центрами 3-х кулачковый / цанговый патрон, мм	900
Ширина станины, мм	400
Диаметр отверстия шпинделя, мм	82
Тип шпинделя	А2-8
Частота вращения шпинделя (бесступенчатое регулирование), мин^-1	20-2000
Тип 3-х кулачкового патрона	К11/250
Макс. скорость перемещения по поперечной оси X, м/мин	24
Макс. скорость перемещения по продольной оси Z, м/мин	24
Точность позиционирования по оси X, мм	0,01
Точность позиционирования по оси Z, мм	0,01
Точность повторного позиционирования по оси X, мм	0,008
Точность повторного позиционирования по оси Z, мм	0,008
Количество инструментов, шт	6
Сечение инструмента в резцедержателе, мм	25×25
Диаметр осевого инструмента в резцедержателе, мм	25
Диаметр пиноли задней бабки, мм	70
Конус задней бабки	5 MT
Ход пиноли задней бабки, мм	205
Тип главного двигателя	серводвигатель
Мощность главного двигателя, кВт	11/15
Крутящий момент двигателя подачи по оси X, Нм	7,5
Крутящий момент двигателя подачи по оси Z, Нм	10
Тип двигателя насоса охлаждения	AYB-25
Мощность двигателя насоса охлаждения, Вт	90
Производительность насоса охлаждения, л/мин	25
Вес станка нетто/брутто, кг	2690 / 3100
Габариты (ДxШxВ), мм	3000×1700×1800
