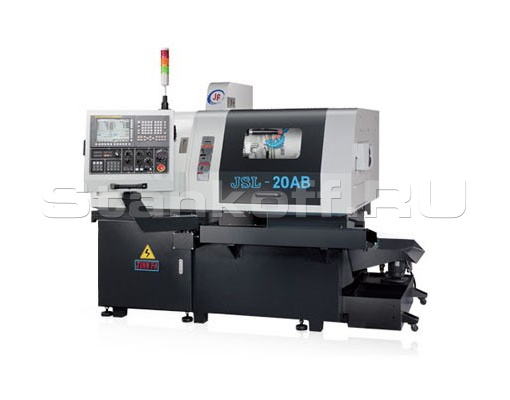

Автомат продольного точения JSL-20AB

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Ильнур Сафин

Хотите мы Вам перезвоним? Да

Статьи и обзоры, связанные с JSL-20AB

Автомат продольного точения JSL является высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств. Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.

Отличительные особенности

  • Высокоскоростные шпиндели (до 8000 об/мин) обеспечивают максимальную производительность и высокое качество обработанной поверхности (Ra до 0,63-0,8 мкм), позволяя исключить дорогостоящую шлифовальную операцию;
  • Работы с калиброванным прутком (не хуже h10);
  • Большие технологические возможности. Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали с двух сторон, т.о. заменяет несколько единиц металлорежущего оборудования;
  • Одновременная обработка 2-х деталей. Благодаря двухканальной обработке в главном шпинделе и противошпинделе, производительность возрастает до 2-х раз;
  • Система крепления приводного инструмента, не требующая специальных дорогостоящих приводных оправок как на обычных токарно-фрезерных центрах;
  • Полноценная Y-ось. Позволяет производить полноценную фрезерную обработку.

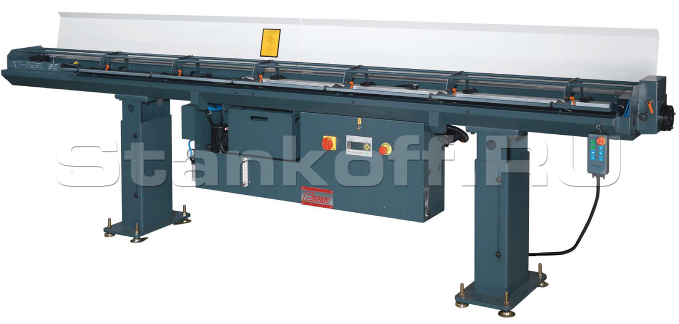

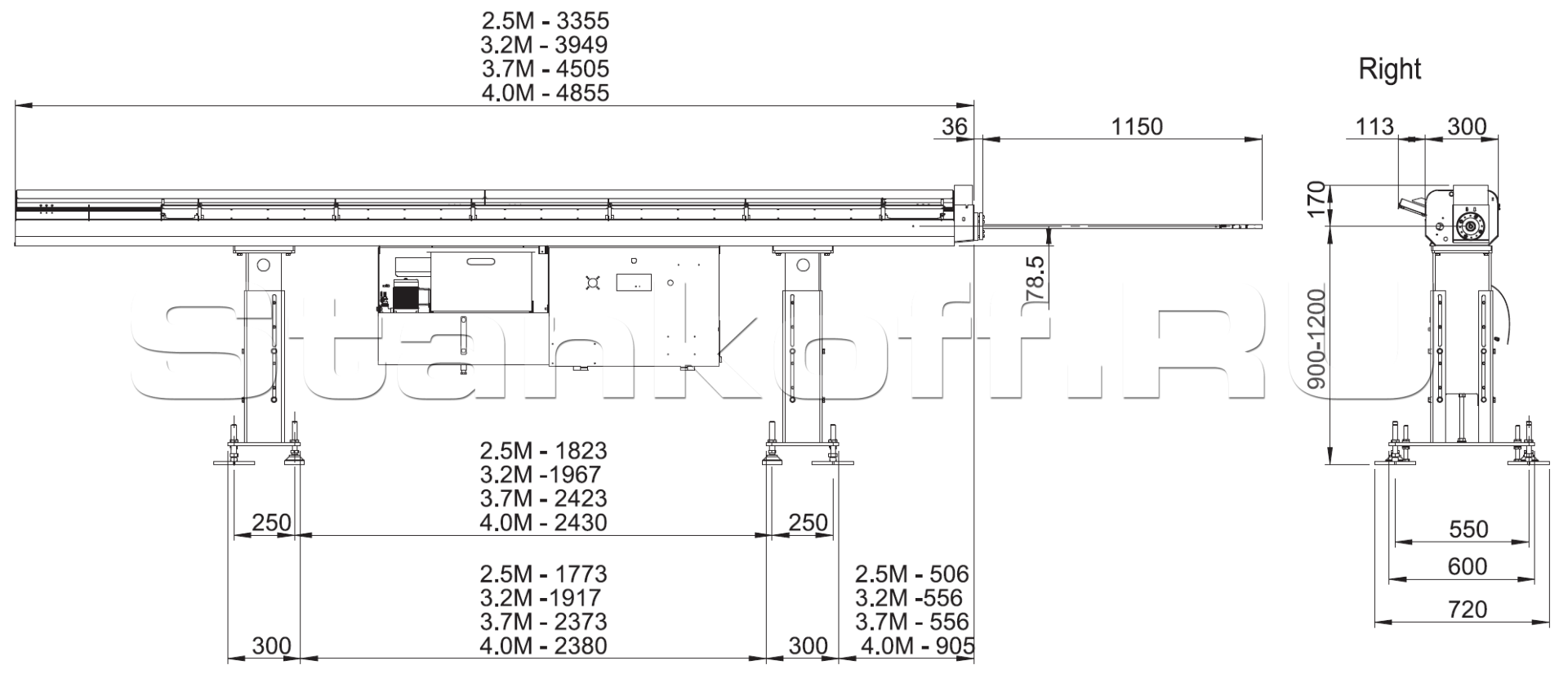

Автоматическое гидравлическое устройство подачи прутка

Конструктивные особенности

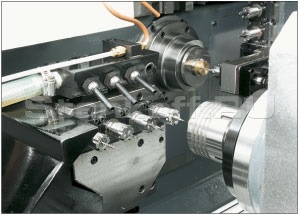

Инструментальные позиции для обработки в главном шпинделе

Инструментальные позиции для обработки в главном шпинделе

• 8 токарных;
• 5 осевых не приводных;
• 4 приводных расположенных радиально.

Инструментальные позиции для обработки в противошпинделе

Инструментальные позиции для обработки в противошпинделе

4 приводных расположенных вдоль оси вращения шпинделя (в них могут быть установлены также не приводные инструменты и резец для наружного токарного точения).

Система ЧПУ

Система ЧПУ

Современная система ЧПУ Fanuc 32i

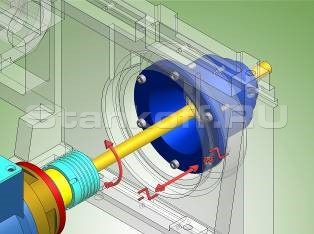

Система без держателя направляющей втулки (перемещающийся до упора шпиндель)

Используется для уменьшения остатка прутка. Экономит материал и деньги.
Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка

Люнетные системы для обработки с направляющей втулкой

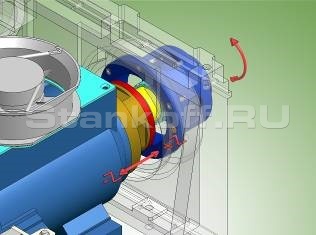

С не вращающейся направляющей втулкой
• цанговый патрон вращается, втулка не вращается.
• система легка в установке и регулировке.
Устанавливается преимущественно при обработке круглого прутка из цветных металлов.

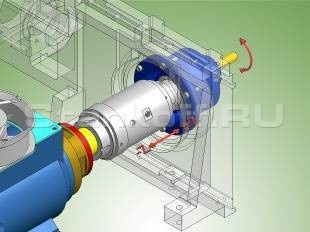

С вращающейся направляющей втулкой
• цанговый патрон и втулка вращаются одновременно.
• несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок.
Установка позволит продлить срок службы направляющей втулки.

Стандартная комплектация

  • ЧПУ MITSUBISHI M80 (русскоязычный интерфейс);
  • 8-позиционный инструментальный суппорт для наружной обработки;
  • 5-позиционный инструментальный суппорт для внутренней обработки;
  • 4-позиционный приводной инструментальный суппорт для радиальной обработки (сверление, фрезерование);
  • 4-х позиционный приводной инструментальный суппорт для обработки в противошпинделе;
  • Уловитель деталей;
  • Подсветка рабочей зоны;
  • Комплект инструмента для обслуживания станка;
  • Система без держателя направляющей втулки (перемещающийся до упора шпиндель);
  • Люнетная система с не вращающейся направляющей втулкой;
  • Сервопривода шпинделей; Управляемая «С1» ось главного шпинделя;
  • Управляемая «С2» ось противошпинделя;
  • Система контроля отрезки заготовки;
  • Система подачи СОЖ;
  • Система контроля подачи СОЖ;
  • Система автоматической централизованной смазки узлов станка;
  • Цанговые патроны для главного шпинделя и противошпинделя;
  • Оправки для крепления не вращающегося инструмента в 4-х позиционный приводной инструментальный суппорт для обработки в противошпинделе – 1 шт.;
  • Оправки для крепления вращающегося инструмента в 4-х позиционный приводной инструментальный суппорт для обработки в противошпинделе – 1 шт.;
  • Оправка для закрепления инструмента наружного точения (12×12) для обработки в противошпинделе;
  • Комплект документации на русском языке;
  • Комплект цанг для работы с прутками диаметром 10,12 и 14 мм (по 4 цанги на 1 диаметр: цанга податчика, люнетная цанга, цанга в главный шпиндель и противошпиндель - удлинённая);
  • Автоматическое гидравлическое устройство подачи прутка L=3,2 м.

Производитель: JINN FA

Родина бренда: Тайвань

Максимальный диаметр обработки главного шпинделя, мм 20
Максимальный диаметр обработки противошпинделя, мм 20
Максимальная длина обработки, мм 200
Максимальный диаметр сверления главного шпинделя, мм 10
Максимальный диаметр сверления противошпинделя, мм 10
Максимальный диаметр нарезаемой резьбы главного шпинделя М8
Максимальный диаметр нарезаемой резьбы противошпинделя М8
Максимальный диаметр радиального сверления, мм 10
Максимальный диаметр радиального нарезания резьбы, мм М6
Количество позиций инструмента для наружной обработки 8
Количество позиций инструмента для внутренней обработки 5
Количество инструментальных позиций для радиальной обработки 4
Количество инструментов для обработки в противошпинделе 4
Размер инструмента, мм 12х12х90
Число осей управления 7
Диаметр отверстия шпинделя, мм 29
Диапазон частот вращения шпинделя, об/мин 200-8000
Ускоренные перемещения по осям X/Z, м/мин 18
Мощность двигателя главного шпинделя, кВт 3.7
Мощность двигателя противошпинделя, кВт 2.2
Мощность двигателей осей X1/Z1, кВт 0.5/0.75
Мощность двигателя оси Y, кВт 0.75
Мощность двигателя радиальной обработки, кВт 0.75
Мощность двигателя для обработки в противошпинделе, кВт 0.75
Мощность двигателей осей X2/Z2, кВт 0.5/0.5
Мощность двигателя подачи СОЖ, кВт 0.375
Габариты станка, мм 2365х1075х1800
Вес станка, кг 2400
