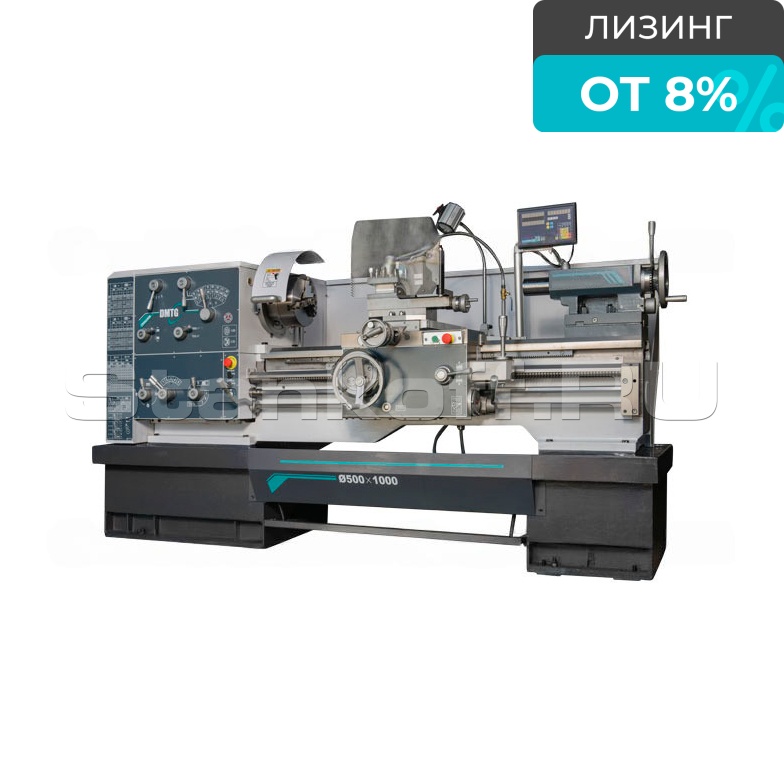

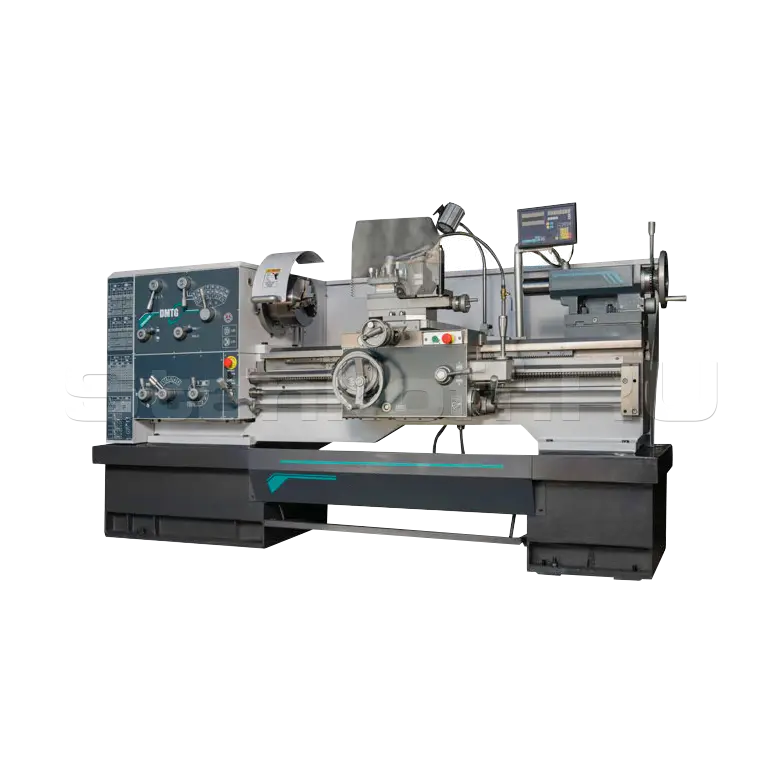

Токарный-винторезный станок CDS6250B/1000

Name: Токарный-винторезный станок CDS6250B/1000
Brand: DMTG
Availability: PreOrder
Rating: 5 (13 reviews)

/ 2

Сравнить Вопросы

DMTG (Китай)

Краткие характеристики

Артикул CDS6250B/1000

Диаметр обработки над станиной, мм	500
Диаметр обработки над суппортом, мм	290
Диаметр обработки в выемке станины, мм	760
Длина выемки станины, мм	280
Межцентровое расстояние, мм	1000
Ширина станины, мм	394
Максимальный вес обрабатываемой заготовки, кг	300
Шпиндель
Число оборотов шпинделя, об/мин	26 - 2000
Количество скоростей шпинделя	16
Проходное отверстие шпинделя, мм	82
Фланец шпинделя	Camlock D8 (DIN 55029, ISO 702/II)
Внутренний конус шпинделя, мм	метрический 90 (1:20)
Диаметр шпинделя в передней опоре, мм	120
Максимальный крутящий момент шпинделя, Нм	2370
Подачи и резьбы
Продольная подача (45 подач), мм/об	0,044 - 1,48
Поперечная подача (45 подач), мм/об	0,022 - 0,74
Быстрый ход в продольном направлении, мм/мин	4200
Быстрый ход в поперечном направлении, мм/мин	2100
Пределы шага нарезаемых метрических резьб (73 шага), мм	0,35 - 80
Пределы шага нарезаемых дюймовых резьб (47 шагов), ниток/дюйм	7/16-80
Пределы шага нарезаемых модульных резьб (45 шагов)	модуль 0,2 - 40
Пределы шага нарезаемых питчевых резьб (47 шагов)	7/8-160 DP
Диаметр / шаг продольного ходового винта, мм	40 / 12
Резцедержатель
Размер державки резца, мм	25 x 25
Угол поворота верхней каретки суппорта	± 45°
Ход верхней каретки суппорта, мм	130
Ход поперечной каретки суппорта, мм	348
Задняя бабка
Конус пиноли задней бабки	МК5
Диаметр пиноли задней бабки, мм	75
Ход пиноли задней бабки, мм	150
Поперечное перемещение задней бабки, мм	± 15
Электропитание
Общая потребляемая мощность, кВт	11
Напряжение сети, В	380
Частота напряжения, Гц	50
Мощность двигателя шпинделя, кВт	7,5 (11*)
Габаритные размеры
Длина, мм	2930
Ширина, мм	1230
Высота, мм	1295
Масса станка, кг	2170

Все характеристики

Модели серии

Все товары

CDS6250B/1500

CDS6250B/2000

CDS6250B/3000

CDS6266B/1500

CDS6266B/2000

CDS6266B/3000

CDS6266C/2000

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный-винторезный станок CDS6250B/1000 — универсальное оборудование для мелко- и среднесерийного производства, предназначенный для черновой, получистовой и чистовой обработки стали, чугуна и цветных сплавов. Разработан корпорацией DMTG совместно с британской компанией COLCHESTER и является современным аналогом станков 16К25 и 1К625. Станок оснащён шпинделем с проходным отверстием Ø82 мм, обеспечивает обработку деталей массой до 300 кг и позволяет работать с заготовками большого диаметра в выемке станины. Поддерживает нарезание четырёх типов резьбы и обладает широким диапазоном частот вращения и подач для эффективной работы с любым инструментом.

Особенности

Закалённый шпиндель из легированной стали установлен на регулируемые прецизионные роликоподшипники, обеспечивая высокую точность и надёжность;
Жёсткая станина сложной формы с широким основанием (394 мм) и многочисленными рёбрами жёсткости гарантирует устойчивость при обработке;
Призматические направляющие станины закалены до HRC 47–56 с толщиной закалённого слоя не менее 2 мм, что повышает срок службы и точность;
Принудительная система циркуляционной смазки передней бабки и коробки подач с независимым насосом и баком объёмом 12,5 литров;
Шпиндель проходит динамическую балансировку на специализированном стенде для снижения вибраций и повышения стабильности при работе;
Мощный электродвигатель 7,5 кВт с опцией установки двигателя 11 кВт для увеличения производительности;
Закалённые и шлифованные шестерни в передней бабке и коробке подач обеспечивают надёжную и тихую работу механизма;
Управление вращением шпинделя дублируется с правой и левой стороны станка для удобства оператора;
Быстрый ход суппорта: до 4200 мм/мин в продольном направлении и 2100 мм/мин в поперечном, что повышает производительность;
Массивная задняя бабка с пинолью Ø75 мм и ходом 150 мм подходит для работы с осевым инструментом (сверление, развертывание и др.). Возможность смещения задней бабки на ±15 мм для точения длинных конусов;
Быстродействующий электромагнитный тормоз шпинделя повышает безопасность и точность позиционирования;
Предусмотрена перегрузочная муфта ходового винта для защиты от перегрузок. Встроенная система подачи СОЖ обеспечивает эффективное охлаждение в зоне резания.

Комплектация

3-кулачковый токарный патрон Ø250 мм;
Люнет подвижный Ø20-110 мм(для РМЦ 1500 мм и больше);
Люнет неподвижный Ø30-200 мм (для РМЦ 1500 мм и больше);
Система подачи СОЖ;
Станочный светильник;
Упорный центр МК5;
Комплект обслуживающего инструмента;
Руководство по эксплуатации на русском языке.

Дополнительные опции

Привод шпинделя 11 кВт;
Устройство цифровой индикации (УЦИ) с оптическими линейками;
4-кулачковый токарный патрон Ø315 мм;
Планшайба Ø480 мм;
Конусная линейка;
Резьбоуказатель;
Люнет подвижный;
Люнет неподвижный;
Вращающийся упорный центр МК5;
Комплект виброопор;
Комплект анкерных болтов;
Комплект клиновых башмаков.

Характеристики

Диаметр обработки над станиной, мм	500
Диаметр обработки над суппортом, мм	290
Диаметр обработки в выемке станины, мм	760
Длина выемки станины, мм	280
Межцентровое расстояние, мм	1000
Ширина станины, мм	394
Максимальный вес обрабатываемой заготовки, кг	300
Шпиндель
Число оборотов шпинделя, об/мин	26 - 2000
Количество скоростей шпинделя	16
Проходное отверстие шпинделя, мм	82
Фланец шпинделя	Camlock D8 (DIN 55029, ISO 702/II)
Внутренний конус шпинделя, мм	метрический 90 (1:20)
Диаметр шпинделя в передней опоре, мм	120
Максимальный крутящий момент шпинделя, Нм	2370
Подачи и резьбы
Продольная подача (45 подач), мм/об	0,044 - 1,48
Поперечная подача (45 подач), мм/об	0,022 - 0,74
Быстрый ход в продольном направлении, мм/мин	4200
Быстрый ход в поперечном направлении, мм/мин	2100
Пределы шага нарезаемых метрических резьб (73 шага), мм	0,35 - 80
Пределы шага нарезаемых дюймовых резьб (47 шагов), ниток/дюйм	7/16-80
Пределы шага нарезаемых модульных резьб (45 шагов)	модуль 0,2 - 40
Пределы шага нарезаемых питчевых резьб (47 шагов)	7/8-160 DP
Диаметр / шаг продольного ходового винта, мм	40 / 12
Резцедержатель
Размер державки резца, мм	25 x 25
Угол поворота верхней каретки суппорта	± 45°
Ход верхней каретки суппорта, мм	130
Ход поперечной каретки суппорта, мм	348
Задняя бабка
Конус пиноли задней бабки	МК5
Диаметр пиноли задней бабки, мм	75
Ход пиноли задней бабки, мм	150
Поперечное перемещение задней бабки, мм	± 15
Электропитание
Общая потребляемая мощность, кВт	11
Напряжение сети, В	380
Частота напряжения, Гц	50
Мощность двигателя шпинделя, кВт	7,5 (11*)
Габаритные размеры
Длина, мм	2930
Ширина, мм	1230
Высота, мм	1295
Масса станка, кг	2170
