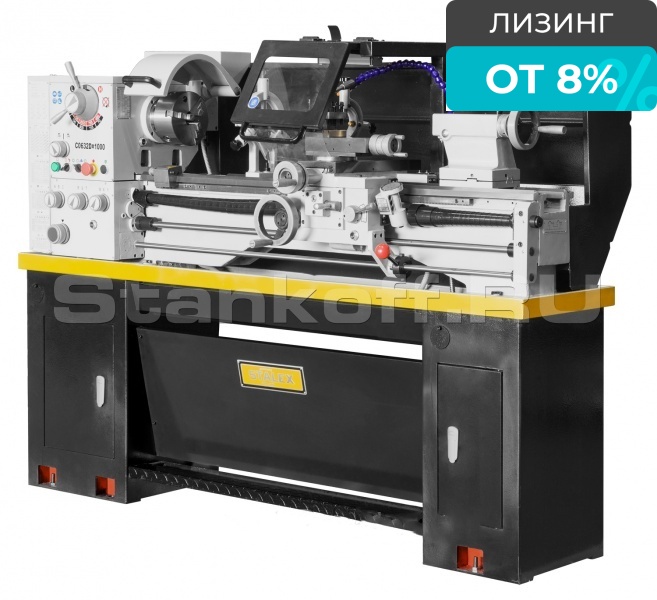

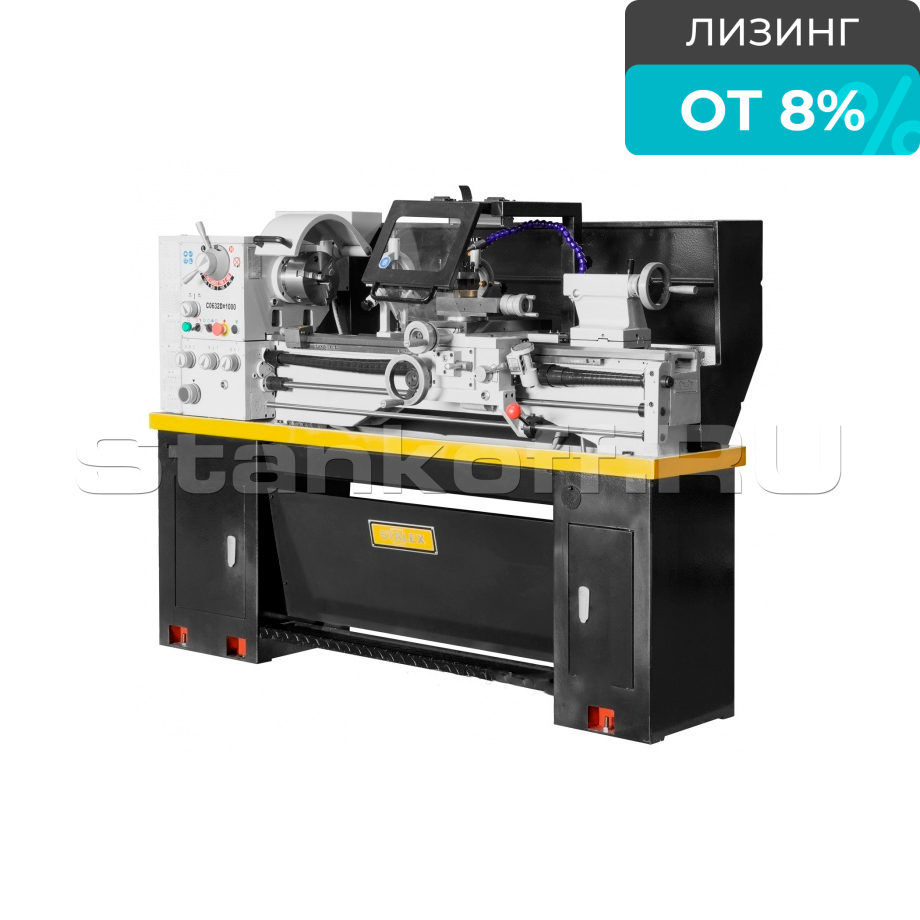

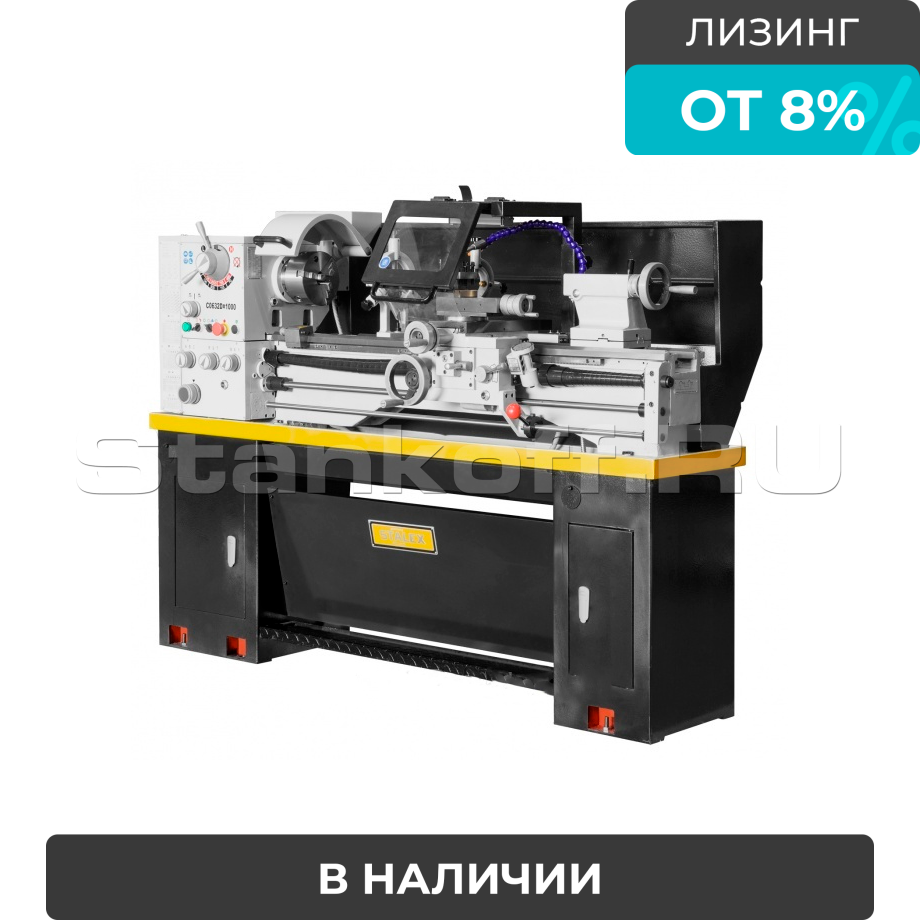

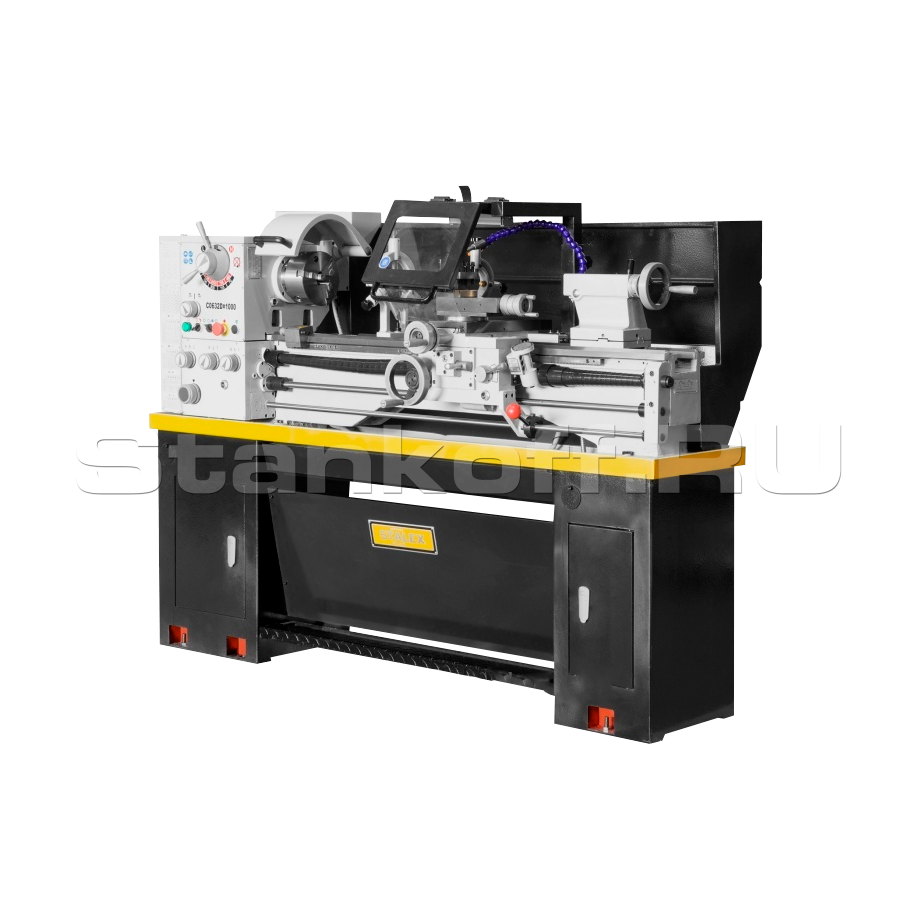

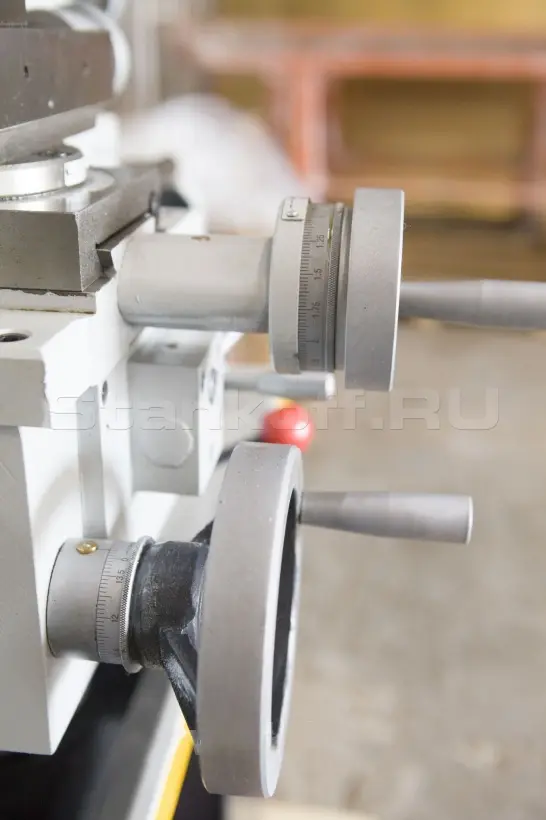

Станок токарно-винторезный C0632D/1000
| Диаметр обработки над станиной, мм | 330 |
| Диаметр обработки над суппортом, мм | 198 |
| Расстояние между центрами, мм | 1000 |
| Расстояние между направляющими, мм | 187 |
| Максимальное сечение резцов, мм | 16х16 |
| Диаметр отверстия шпинделя, мм | 38 |
| Диапазон частот вращения, шт | 8 |
| Частота вращения шпинделя, об/мин | 70—2000 |
| Предел продольных рабочих подач, мм/об | 0,046—3,249 |
| Предел поперечных рабочих подач, мм/об | 0,01—0,703 |
| Метрическая резьба, мм | 0,1-7 |
| Дюймовая резьба, TPI | 4-112 |
| Модульная резьба, MP | 0,1-1,75 |
| Диаметральная резьба, DP | 16-112 |
| Высота центров, мм | 166 |
| Торец шпинделя | D1-4 |
| Внутренний конус шпинделя | MT5 |
| Перемещение поперечного суппорта, мм | 170 |
| Перемещение продольного суппорта, мм | 95 |
| Резьба ходового вала, TPI | 8 |
| Количество рабочих подач | 8 |
| Диаметр пиноли задней бабки, мм | 32 |
| Ход пиноли задней бабки, мм | 100 |
| Конус пиноли задней бабки | MT-3 |

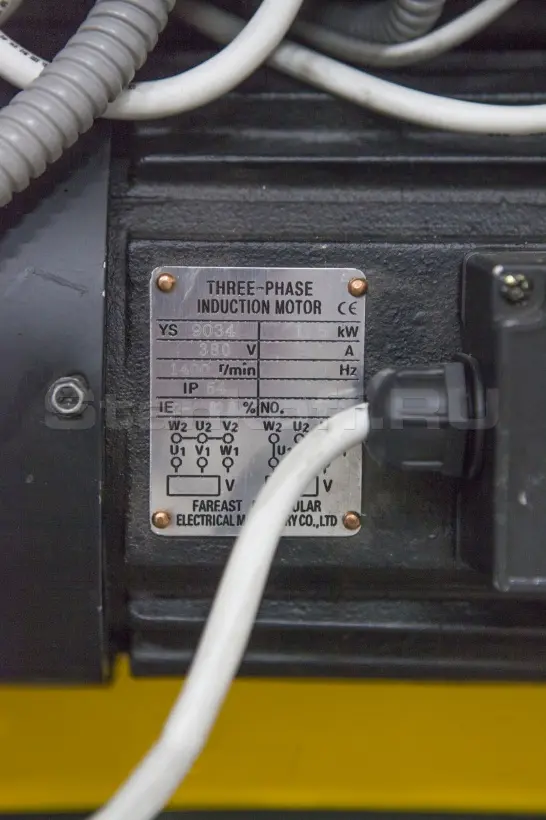

| Мощность главного привода, кВт | 1,5 |
| Мощность насоса охлаждения, кВт | 0,4 |
| Габаритные размеры станка (ДxШxВ), мм | 1800х760х1530 |
| Габаритные размеры упаковки (ДxШxВ), мм | 1930х760х1600 |
| Масса станка (нетто), кг | 540 |
Конструктив
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.

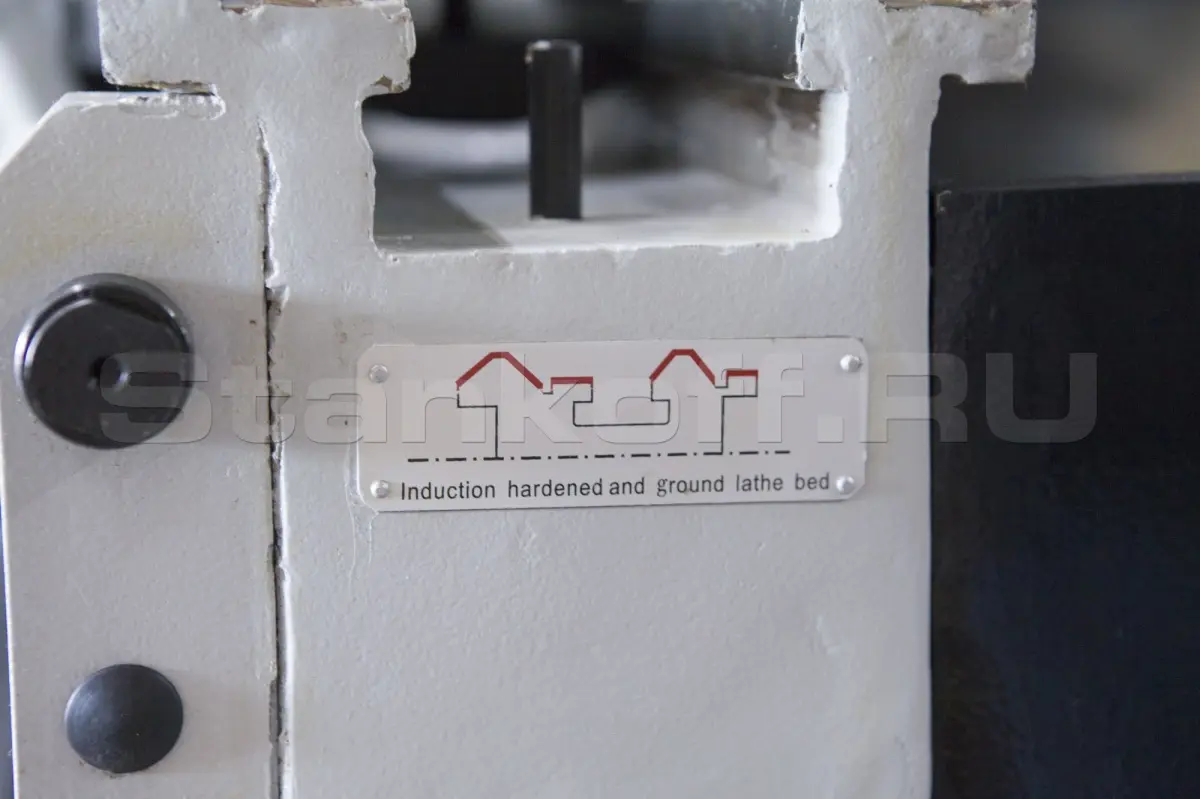

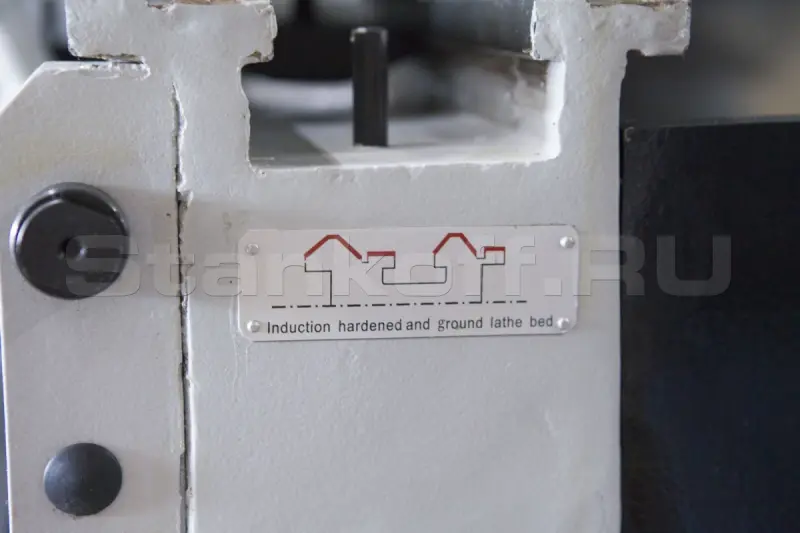

- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
- Станок позволяет производить резьбонарезание.

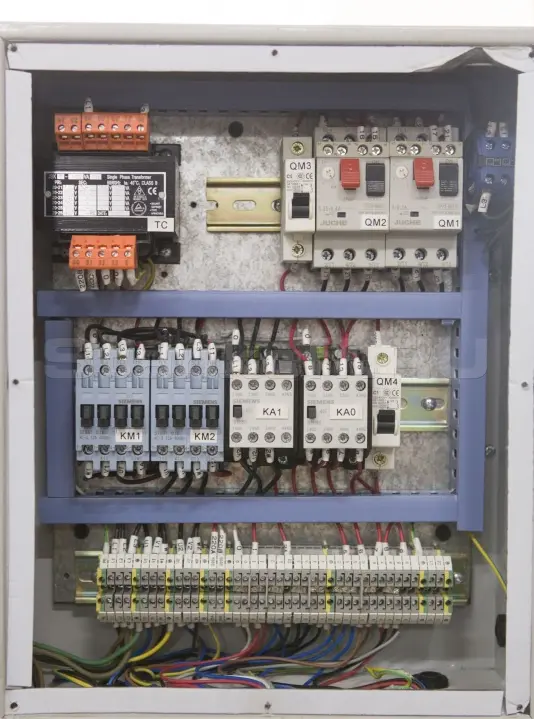

- Электрокомпоненты Siemens.

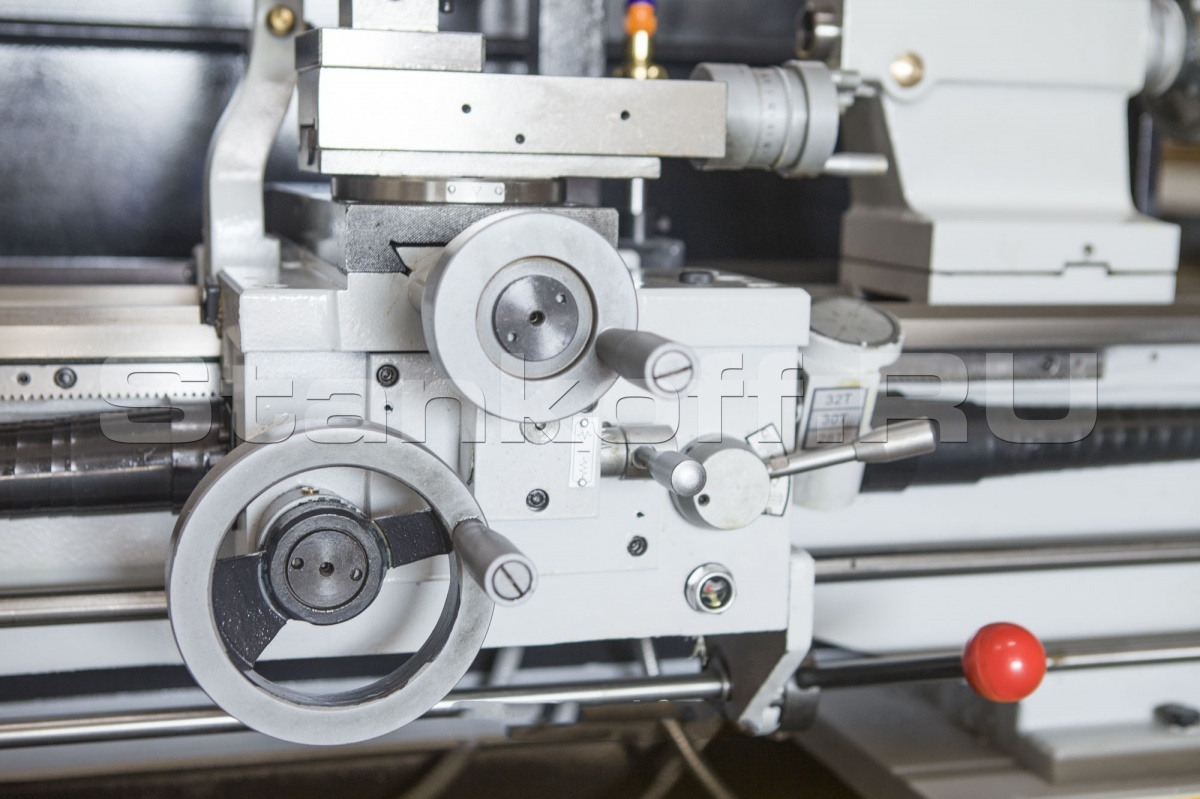

- Автоматическая продольная и поперечная подача Изготовлен по стандарту СЕ

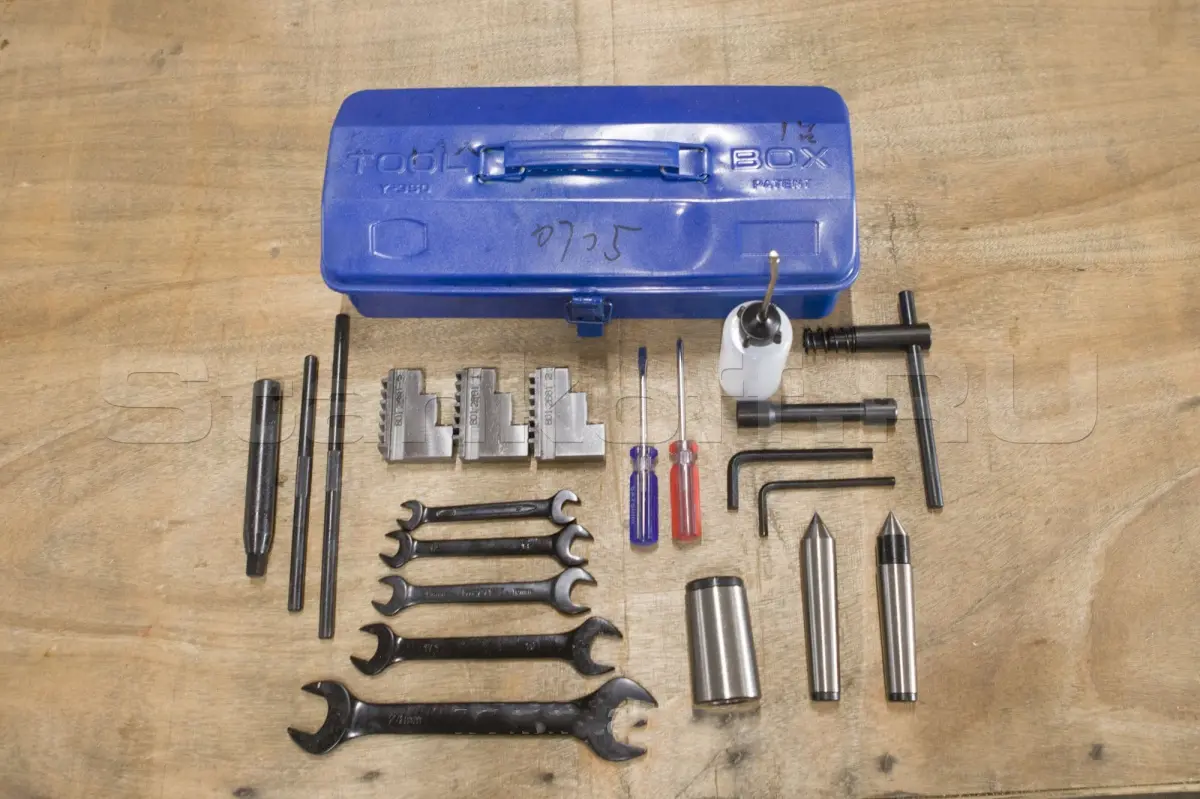

Комплект станка
• Патрон 3-х кулачковый Ø160 мм;

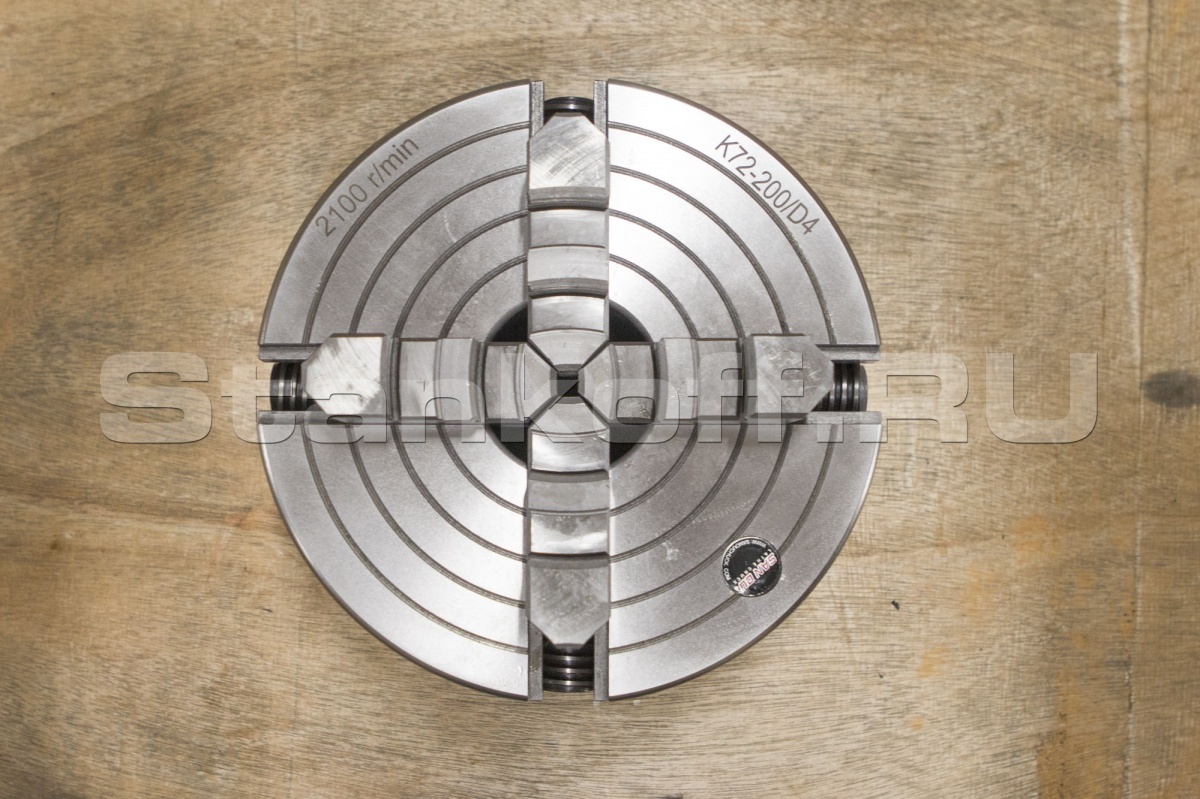

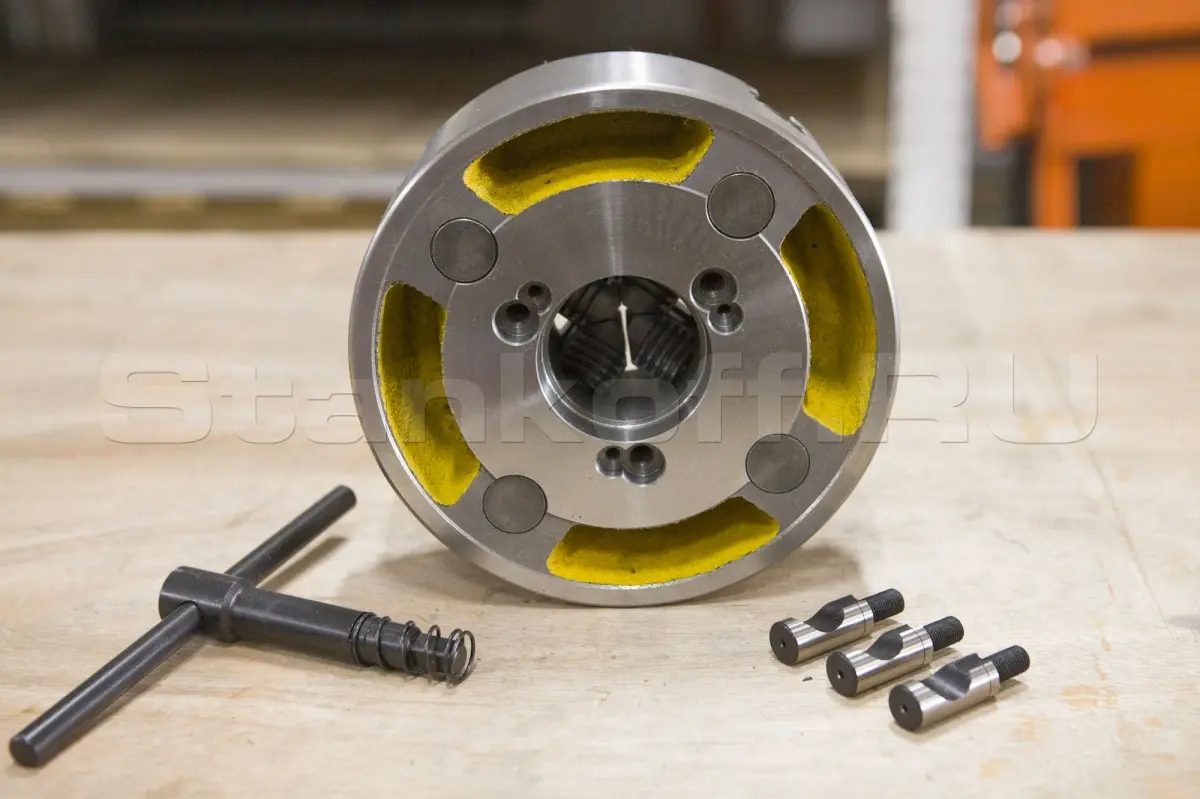

• 4-х кулачковый патрон Ø200 мм

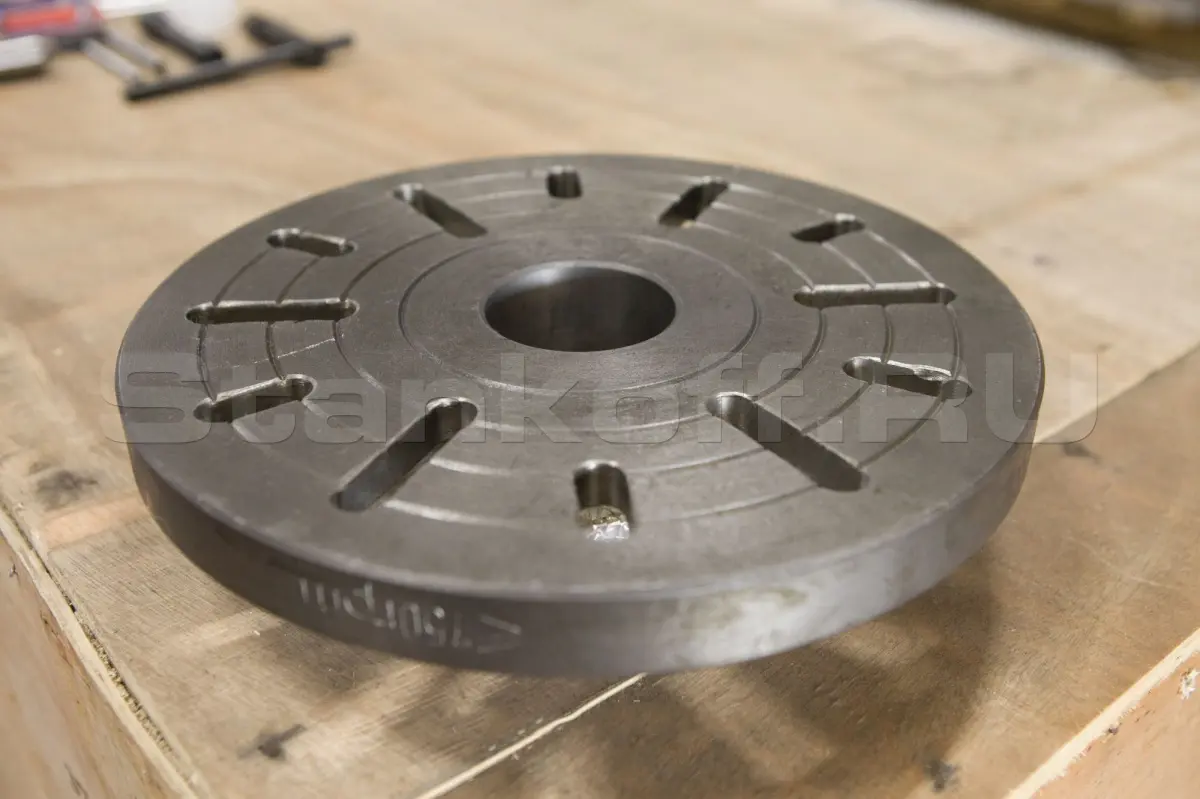

• Планшайба

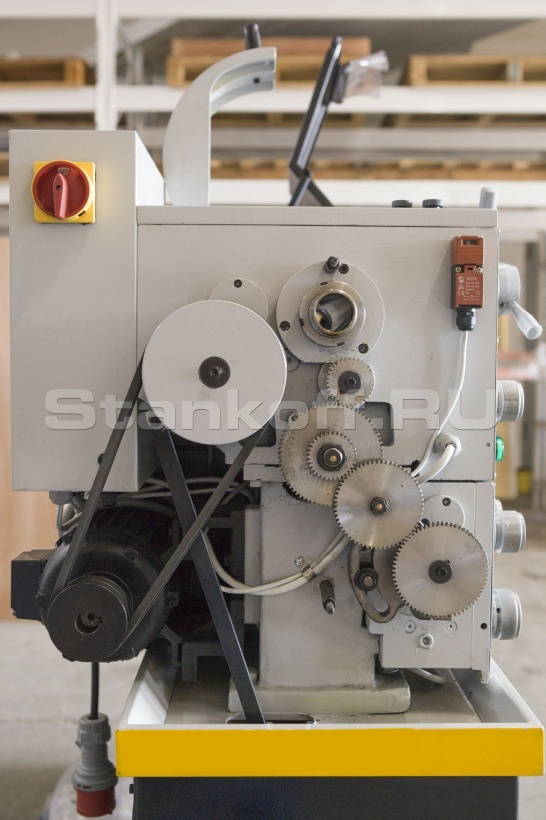

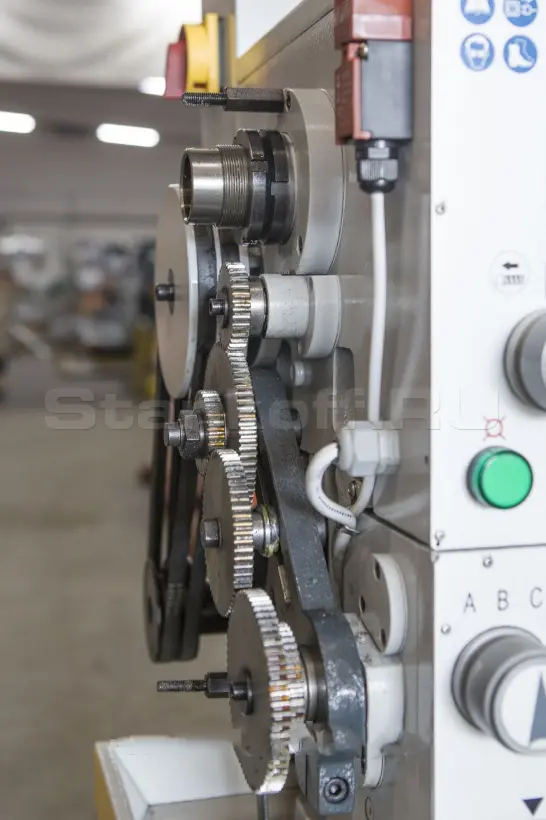

• Сменные шестерни
• Галогеновая лампа местного освещения;
• Система подачи СОЖ;
• Поддон для стружки;

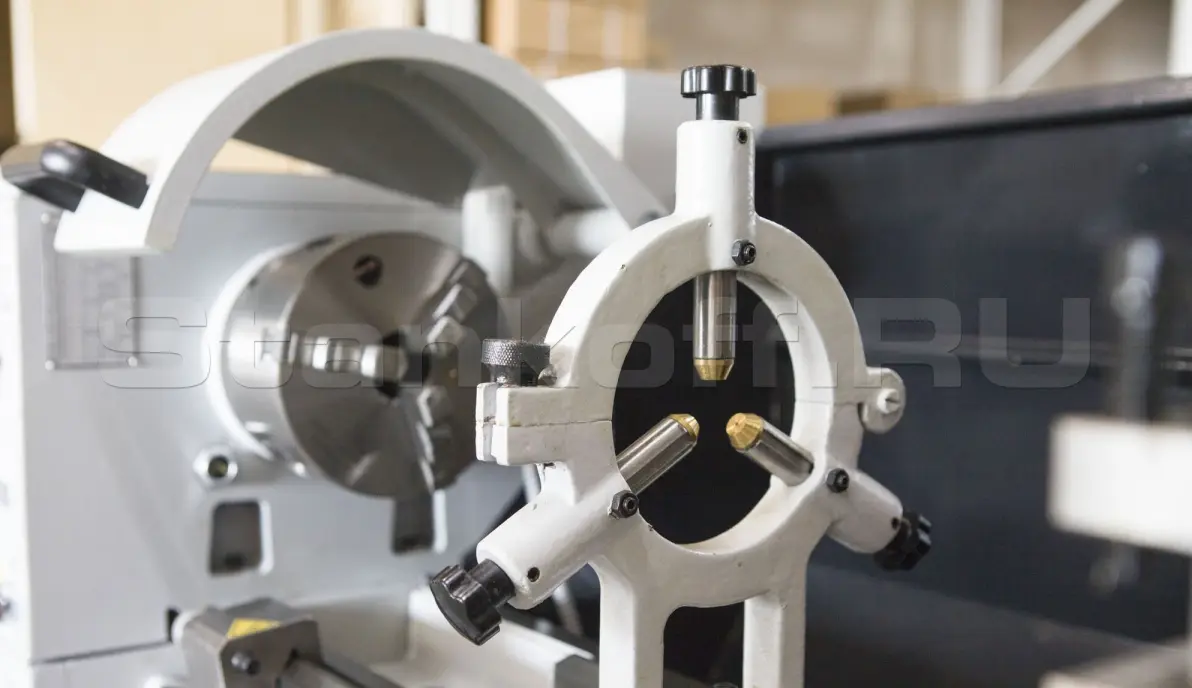

• Подвижный и неподвижный люнеты;
• Защита ходового вала
• Анкерные болты – 6 шт.;
• Документация.
Характеристики
| Диаметр обработки над станиной, мм | 330 |
| Диаметр обработки над суппортом, мм | 198 |
| Расстояние между центрами, мм | 1000 |
| Расстояние между направляющими, мм | 187 |
| Максимальное сечение резцов, мм | 16х16 |

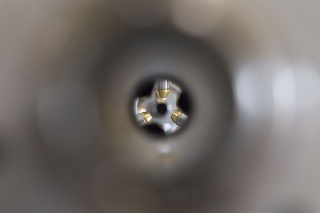

| Диаметр отверстия шпинделя, мм | 38 |
| Диапазон частот вращения, шт | 8 |
| Частота вращения шпинделя, об/мин | 70—2000 |
| Предел продольных рабочих подач, мм/об | 0,046—3,249 |
| Предел поперечных рабочих подач, мм/об | 0,01—0,703 |
| Метрическая резьба, мм | 0,1-7 |
| Дюймовая резьба, TPI | 4-112 |
| Модульная резьба, MP | 0,1-1,75 |
| Диаметральная резьба, DP | 16-112 |
| Высота центров, мм | 166 |
| Торец шпинделя | D1-4 |
| Внутренний конус шпинделя | MT5 |
| Перемещение поперечного суппорта, мм | 170 |
| Перемещение продольного суппорта, мм | 95 |
| Резьба ходового вала, TPI | 8 |
| Количество рабочих подач | 8 |
| Диаметр пиноли задней бабки, мм | 32 |
| Ход пиноли задней бабки, мм | 100 |
| Конус пиноли задней бабки | MT-3 |
| Мощность главного привода, кВт | 1,5 |
| Мощность насоса охлаждения, кВт | 0,4 |
| Габаритные размеры станка (ДxШxВ), мм | 1800х760х1530 |
| Габаритные размеры упаковки (ДxШxВ), мм | 1930х760х1600 |
| Масса станка (нетто), кг | 540 |
