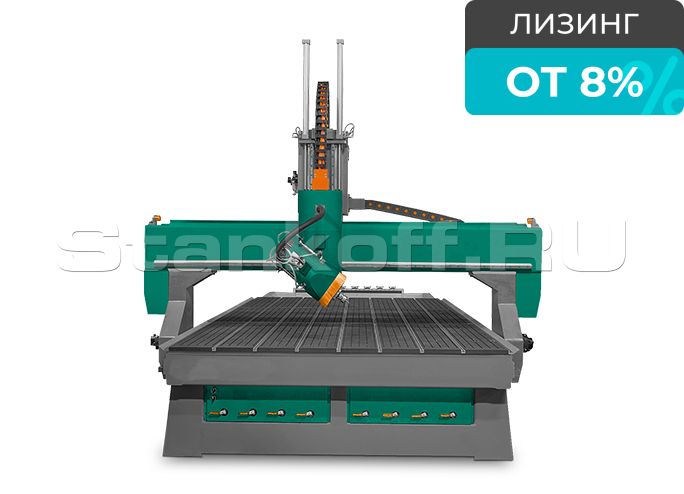

Фрезерный станок с ЧПУ с поворотным шпинделем и автосменой инструмента TS 2030 R ATC

Name: Фрезерный станок с ЧПУ с поворотным шпинделем и автосменой инструмента TS 2030 R ATC
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул TS 2030 R ATC

Рабочая зона X, Y, мм	2100х3000
Высота по Z, мм	400
Направляющие X, Y, Z	Линейные квадратного типа
Механизм привода X, Y	Косозубая передача шестерня-рейка
Механизм привода Z	Шарико-винтовая передача
Тип приводов X, Y, Z	Гибридные серводвигатели
Мощность шпинделя, кВт	7,5/9
Способы охлаждения шпинделя	Воздушное
Магазин для инструмента	Линейный тип,8 мест
Макс. частота вращения шпинделя, об/мин	24000
Макс. скорость позиционирования, м/мин	20
Макс. скорость перемещения (холостой ход), м/мин	40
Система управления	NC Studio
Команды управляющих программ	G code
Программное обеспечение	Type3
Вакуумный насос (опция), кВт	2x5,5
Система смазки	Централизованная
Напряжение питания, В	380/220
Габаритные размеры (ДxШxВ), мм	3800х2800х2050
Масса станка, кг	2200

Все характеристики

Модели серии

Все товары

TS 1325 ATC

TS 1515 ATC

TS 1530 ATC

TS 2030 ATC

TS 2040 ATC

TS 1325 R ATC

TS 1515 ATC R

TS 1530 ATC M

TS 2030 ATC L

Конструктив

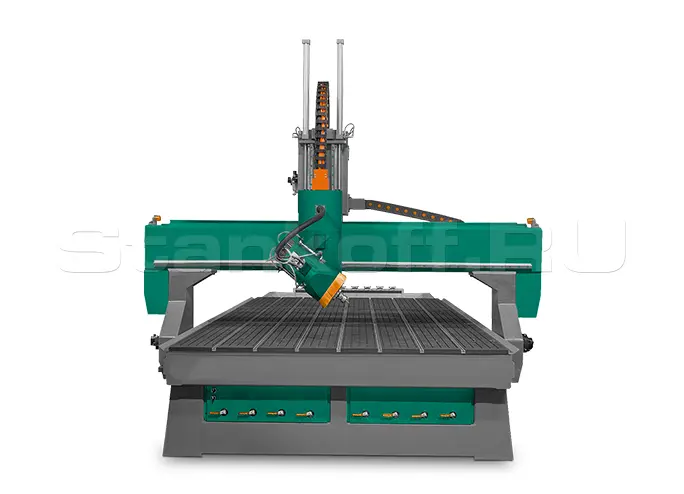

Фрезерный станок с ЧПУ TS 2030 R ATC разработан для автоматизированного потокового производства и оснащён поворотным шпинделем с возможностью наклона на ±90°. Это позволяет выполнять сложную 3D-обработку, включая фрезеровку гнутых фасадов. Оборудование идеально подходит для решения нестандартных технологических задач. Автоматизация процессов способствует увеличению производительности и снижению уровня брака. Прочная и надёжная конструкция станка обеспечивает его стабильную работу при высоких нагрузках, позволяя эффективно справляться с большими объёмами производства в непрерывном режиме.

При помощи фрезерного оборудования можно производить:

Декоративную фрезеровку мебельных фасадов;
Гравировальные работы по дереву;
Вырезание корпусных элементов мебели;
Лестницы любой степени сложности: от простейших, до украшенных резными балясинами;
Двери, декорированные сложным орнаментом;
Различные интерьерные элементы;
Предметы быта (хлебницы, разделочные доски и т.д.);
Создавать барельефы;
Выполнять объемную резьбу, фигурную резку букв, логотипов, сувенирной продукции.

Описание узлов:

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость

Вакуумный стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных

Централизованная система смазки позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z.

Круглые линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z.

Линейный магазин автоматической смены инструмента на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора.

Датчик измерения длины инструмента и высоты заготовки осуществляет автоматический контроль длины инструмента.

Отдельно стоящий электрошкаф. Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок.

Высокоскоростной шпиндель за счет высокой частоты вращения до 18 000 об/мин осуществляет обработку деталей.

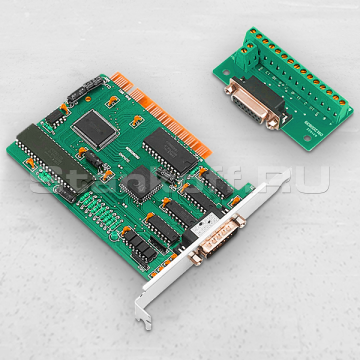

Система управления самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки.

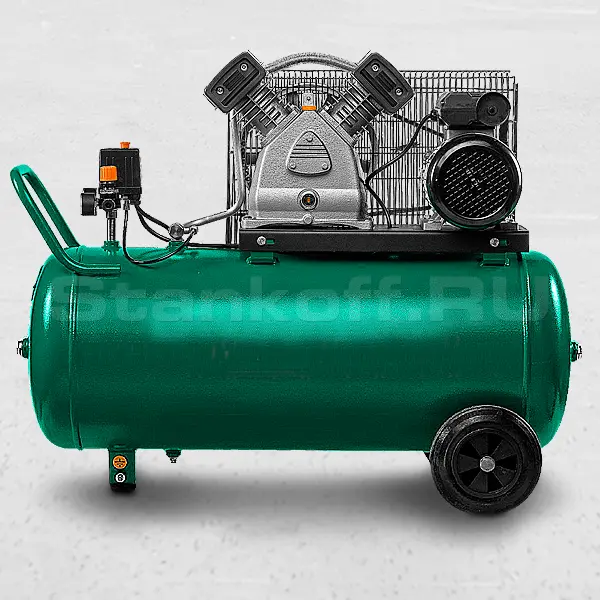

В комплектацию станка входит поршневой компрессор мощностью 3 кВт и ресивером на 50 литров.

Дополнительные опции

Вакуумный насос

Двухконтурный вакуумный насос 5,5 кВт (2 шт.) обеспечивает надежную фиксацию деталей, быстроту замены заготовок.

Комплектация

Станок TS-2030 R ATC – механическая часть	1 шт.
Шпиндель 9 кВт	1 шт.
Воздушный насос для охлаждения шпинделя	1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки	1 шт.
Шкаф электронного управления	1 шт.
Аспирационная установка	1 шт.
Вакуумная станция	1 шт.
Комплект соединительных кабелей: Data Cable, Power Cable, etc.	1 комп.
Программное обеспечение Syntec 6MB	1 комп.
Патрон	8 шт.
Начальный комплект фрез	1 комп.
Цанги	1 комп.
Набор приспособлений для прижима заготовки	1 комп.
ЗИП	1 комп.

Характеристики

Рабочая зона X, Y, мм	2100х3000
Высота по Z, мм	400
Направляющие X, Y, Z	Линейные квадратного типа
Механизм привода X, Y	Косозубая передача шестерня-рейка
Механизм привода Z	Шарико-винтовая передача
Тип приводов X, Y, Z	Гибридные серводвигатели
Мощность шпинделя, кВт	7,5/9
Способы охлаждения шпинделя	Воздушное
Магазин для инструмента	Линейный тип,8 мест
Макс. частота вращения шпинделя, об/мин	24000
Макс. скорость позиционирования, м/мин	20
Макс. скорость перемещения (холостой ход), м/мин	40
Система управления	NC Studio
Команды управляющих программ	G code
Программное обеспечение	Type3
Вакуумный насос (опция), кВт	2x5,5
Система смазки	Централизованная
Напряжение питания, В	380/220
Габаритные размеры (ДxШxВ), мм	3800х2800х2050
Масса станка, кг	2200
