Миниатюрный лазерный гравировальный станок своими руками

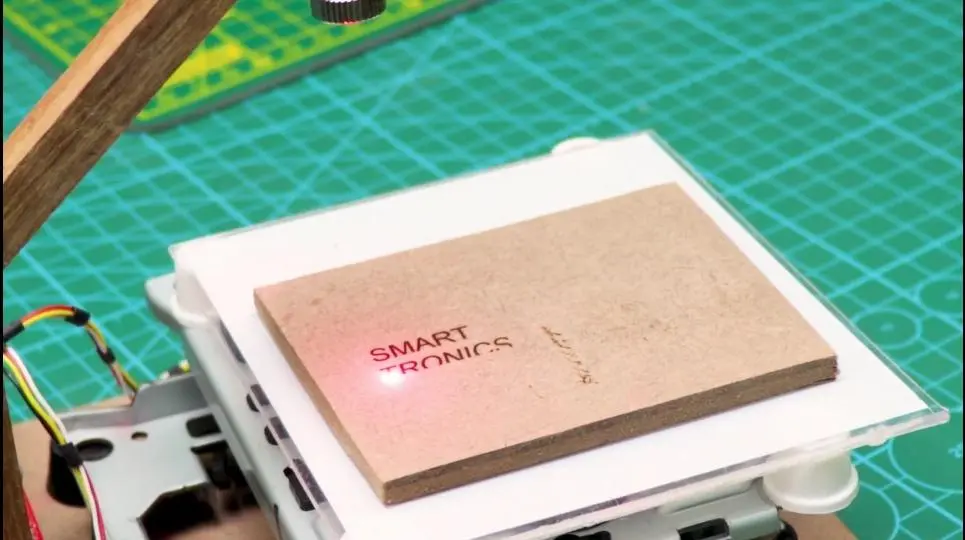

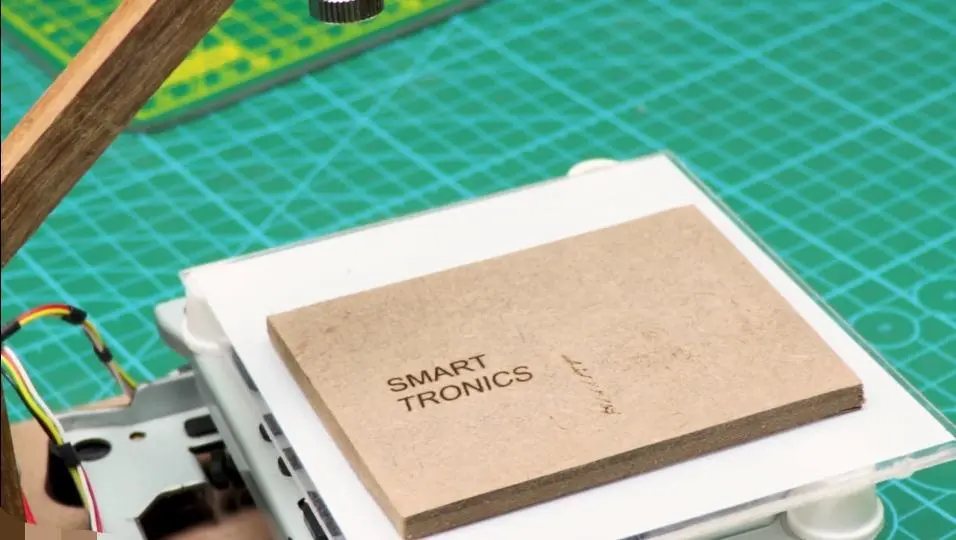

Это очень интересный проект для любителей электроники и инженеров. В данной инструкции подробно рассказывается, как сделать собственный миниатюрный лазерный гравировальный станок, который сможет гравировать картон, дерево, виниловые наклейки и т.д.

Материалы:

Необходимые детали и материалы:

  • Программируемый контроллер ArduinoUNO (с USB-кабелем);
  • Шаговый механизм DVD-привода 2 шт.;
  • Модули драйвера шагового двигателя A4988 (или щит ЧПУ) 2 шт.;
  • Лазер 250 мВт с регулируемой линзой;
  • Источник питания 12v 2Amps минимум;
  • Транзистор1x IRFZ44N N-CHANNEL Mosfet;

Список инструментов:

Шаг 1: Шаговый механизм DVD-привода

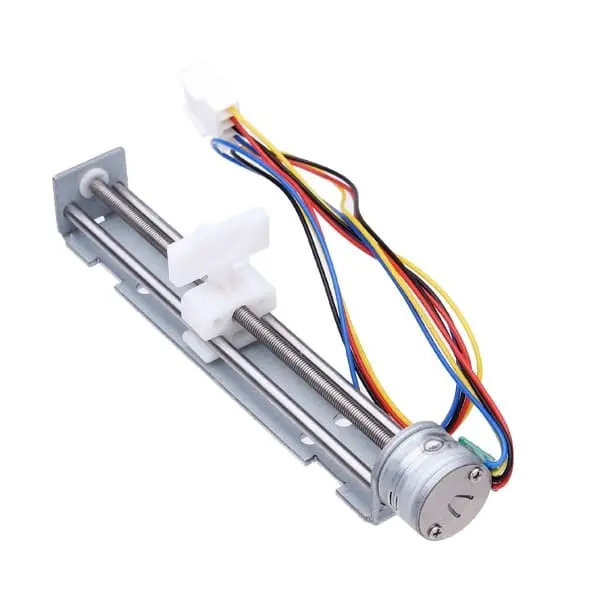

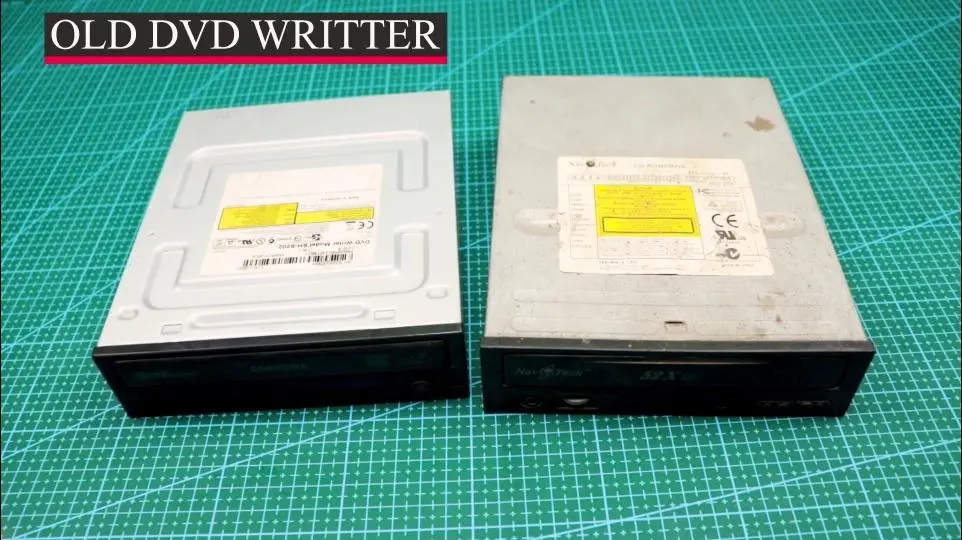

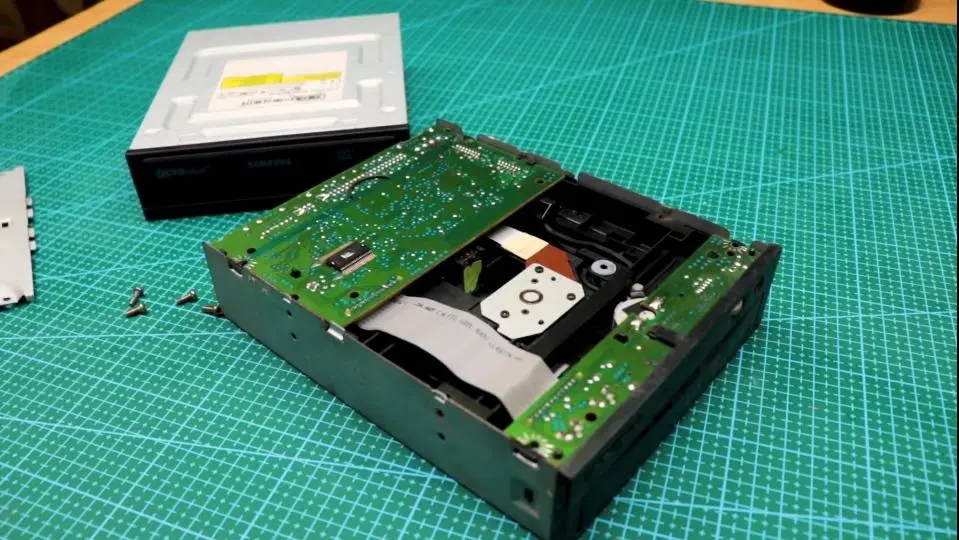

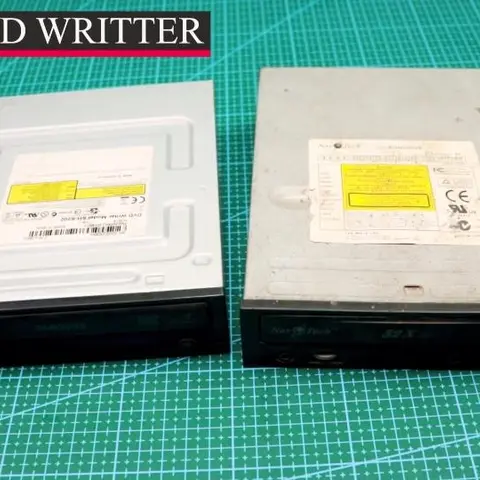

Для этого проекта нам нужны два механизма DVD-привода. Один для оси X другой для оси Y. Вы можете найти пишущий DVD-привод в сломанном процессоре или в местном магазине оборудования. Теперь пришло время разобрать пишущие DVD-приводы.

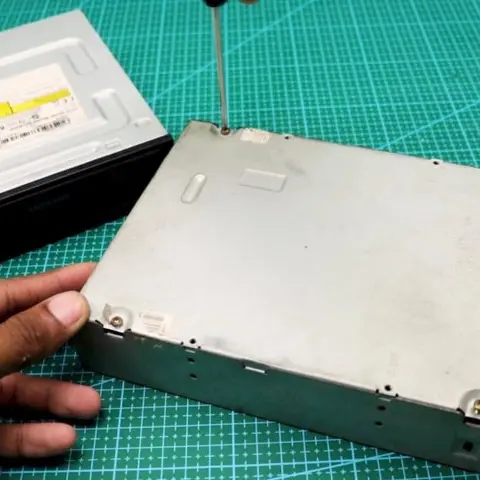

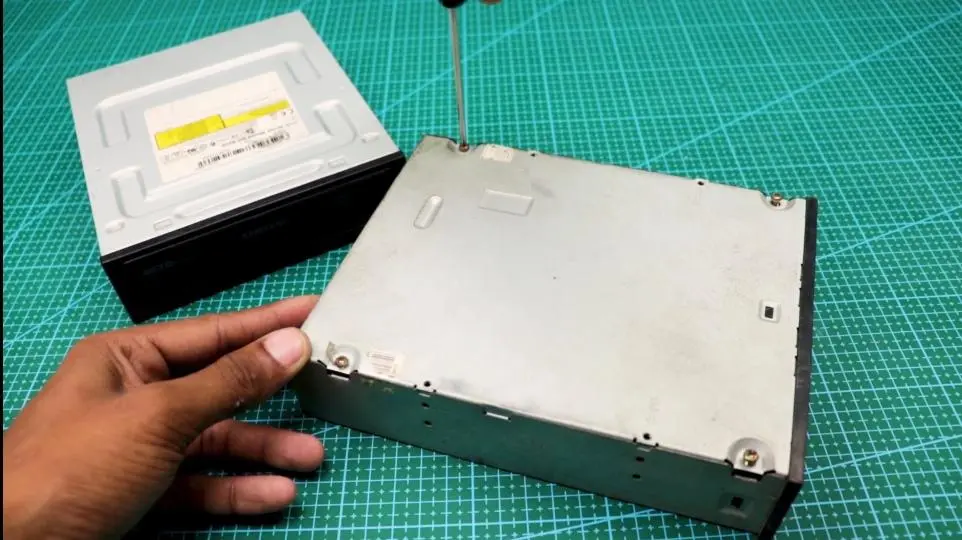

  • Используйте отвертку чтобы открутить и убрать все винты;

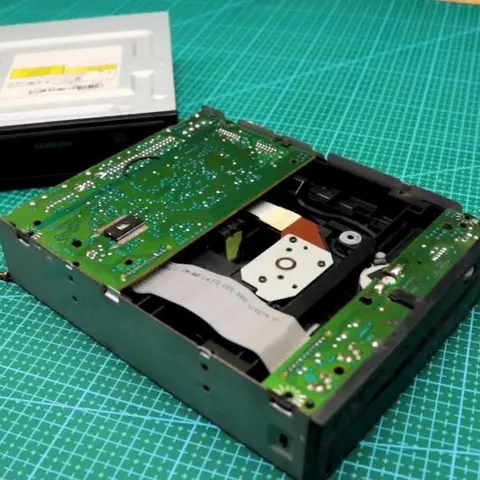

  • Отсоедините все разъемы и кабели от DVD-привода;
  • Откройте держатель диска и открутите скользящий механизм;
  • Отсоедините раздвижной механизм.

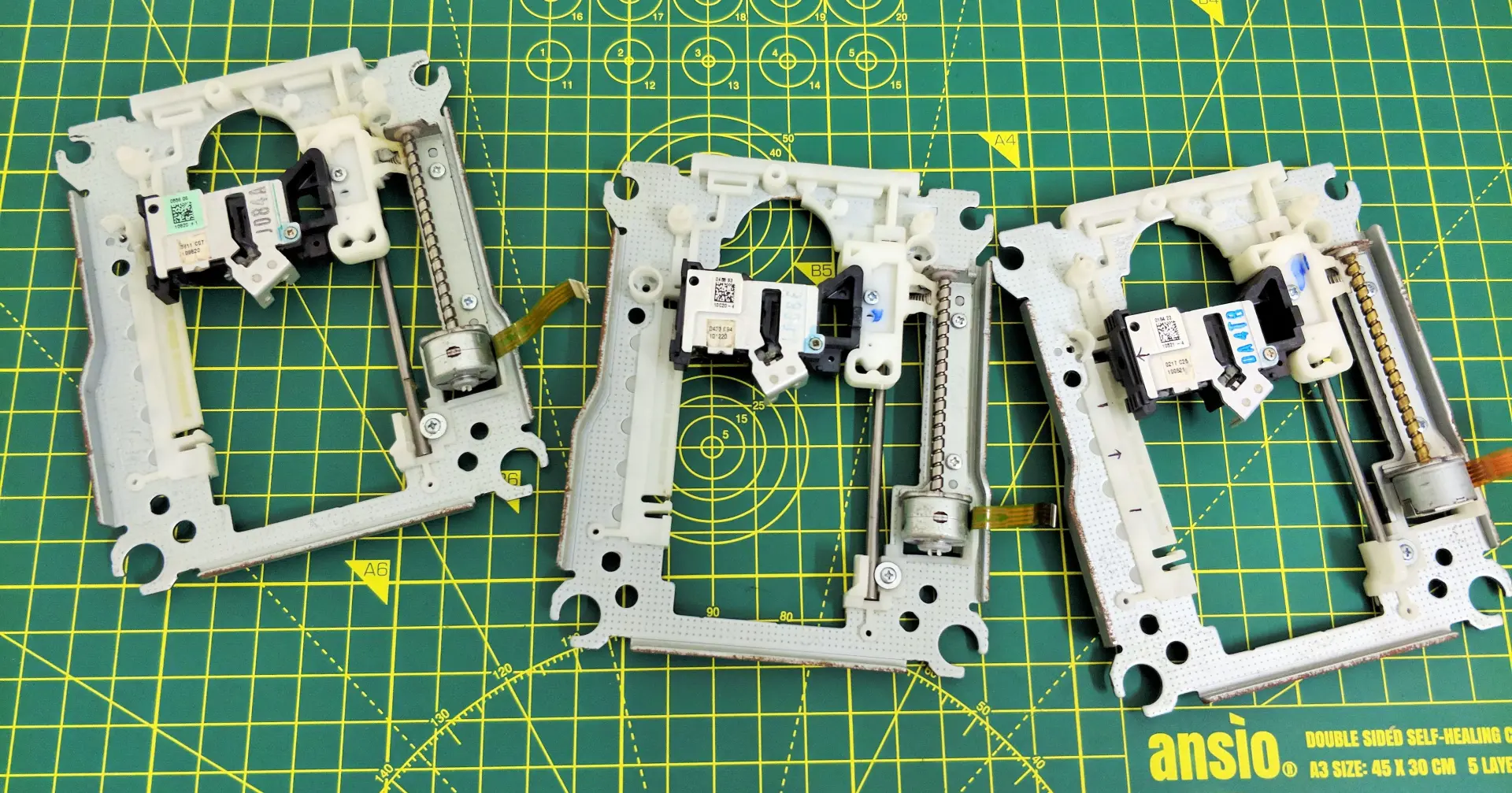

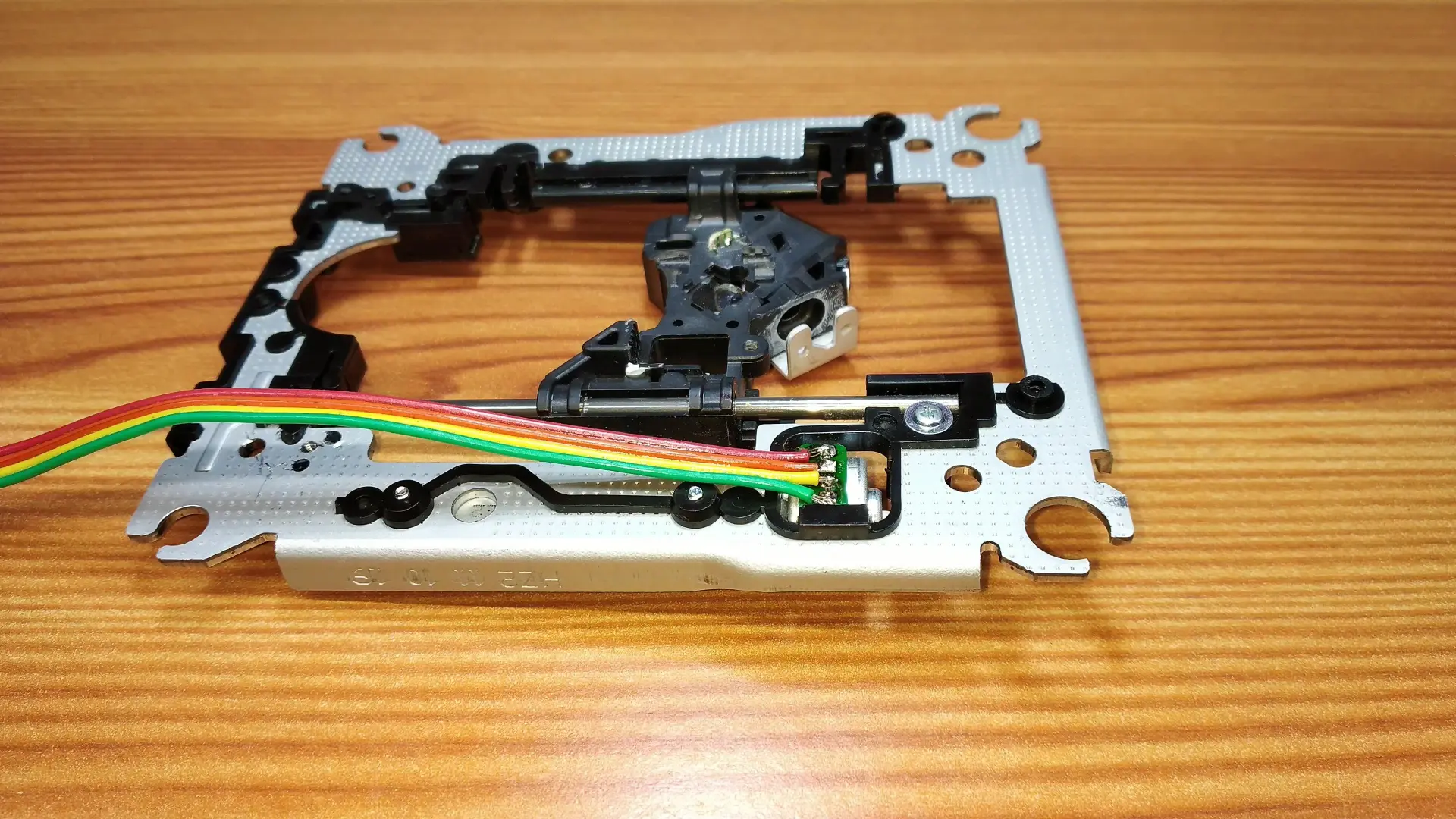

Шаговые двигатели установленные в них представляют собой 4-контактный биполярный шаговый двигатель.

Шаг 2: Что такое шаговый двигатель?

Шаговый двигатель - это электромеханическое устройство, которое преобразует серию электрических импульсов в дискретные угловые перемещения. Шаговый двигатель ведет себя так же, как цифро-аналоговый (Ц/А) преобразователь, и может управляться импульсами от логических систем.

Шаг 3: Подключение шаговых двигателей

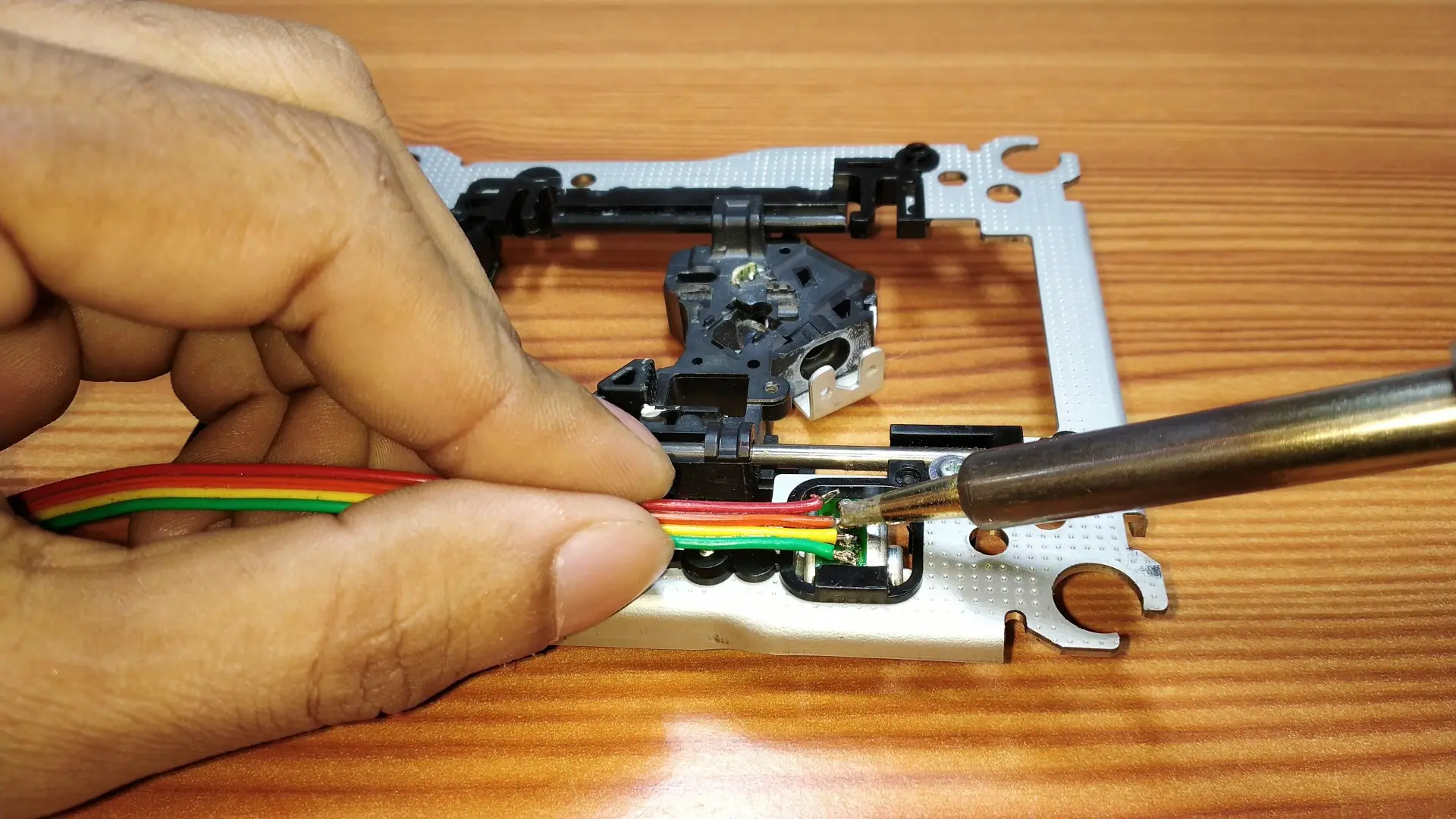

Используя непрерывный режим с мультиметром, определите 2 катушки, катушку А и катушку В. Я сделал 2 пары проводов, выбрав цвета, одну пару для катушки A и вторую для катушки B.

Шаг 4: Перемещение координат по осям X и Y.

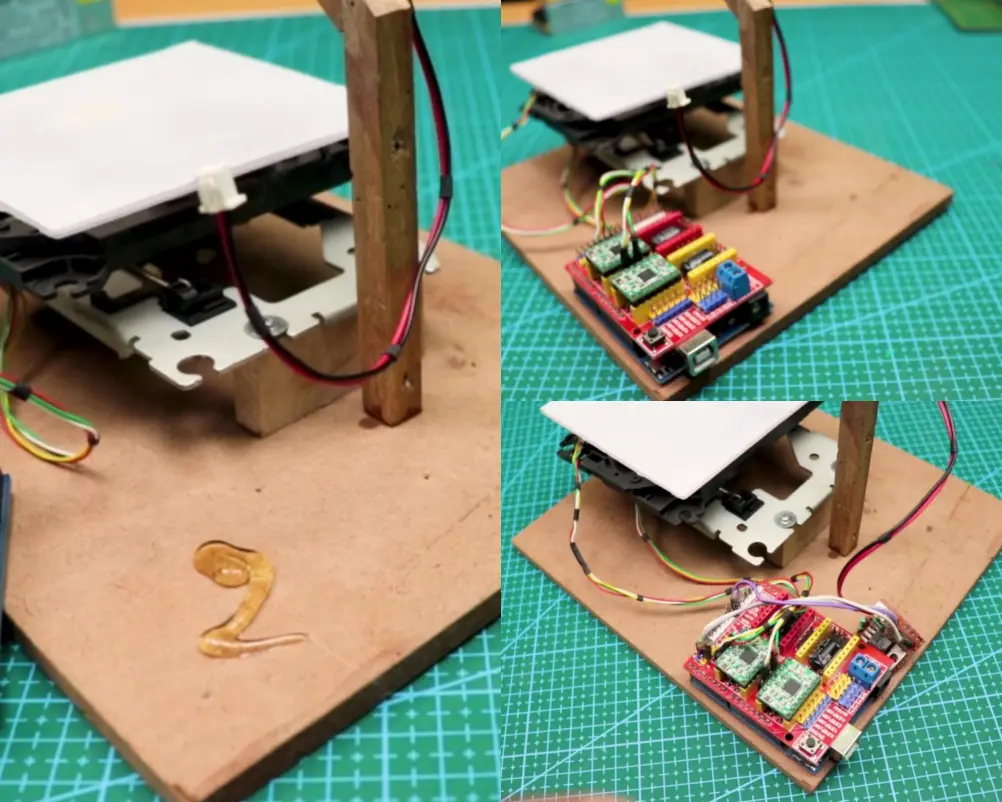

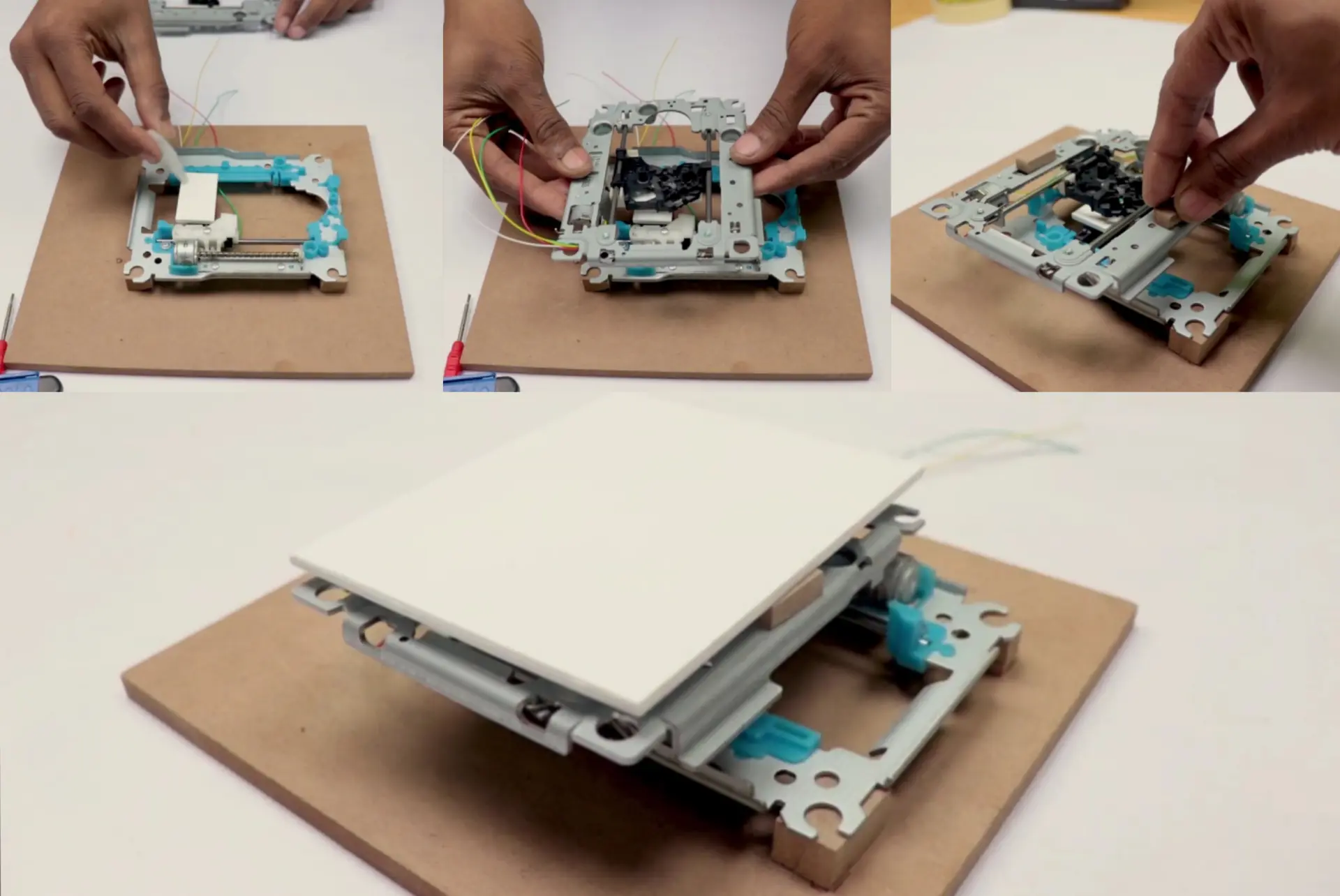

Я прикрепил ползунки осей X и Y перпендикулярно друг другу, используя клей между ними. А также прикрепил над ним вырезанный кусок доски в качестве рабочего ложа.

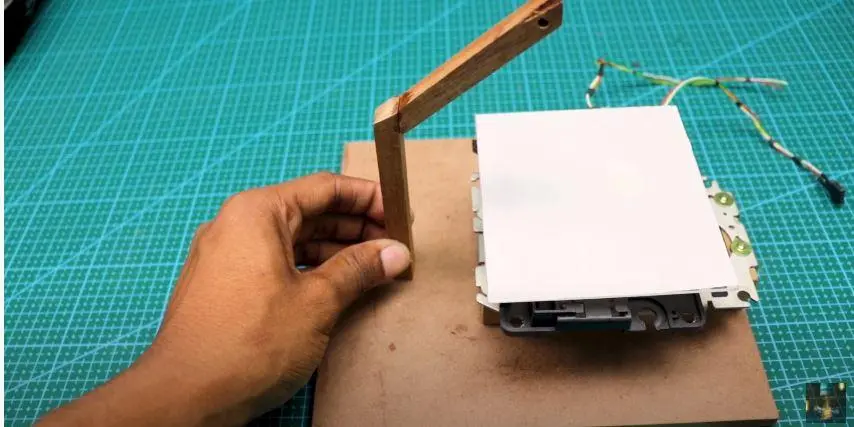

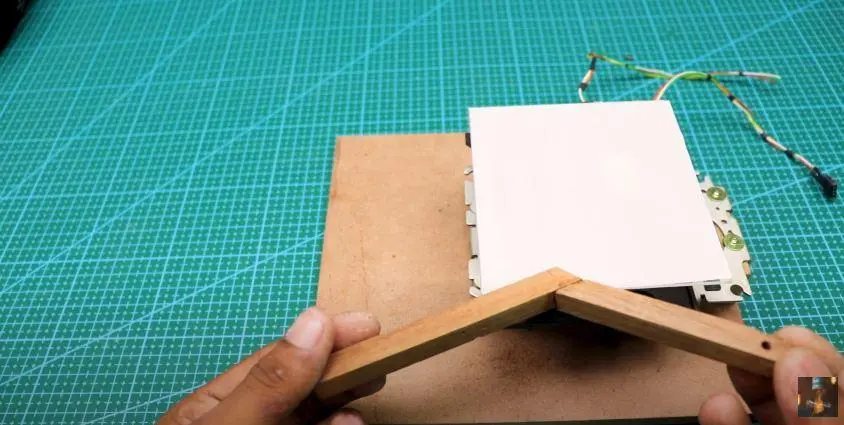

Шаг 5: Соберите стойку держатель для лазера

Сделать это довольно просто и весело, попробуйте ориентироваться на мои фото.

Шаг 6: Сборка лазера

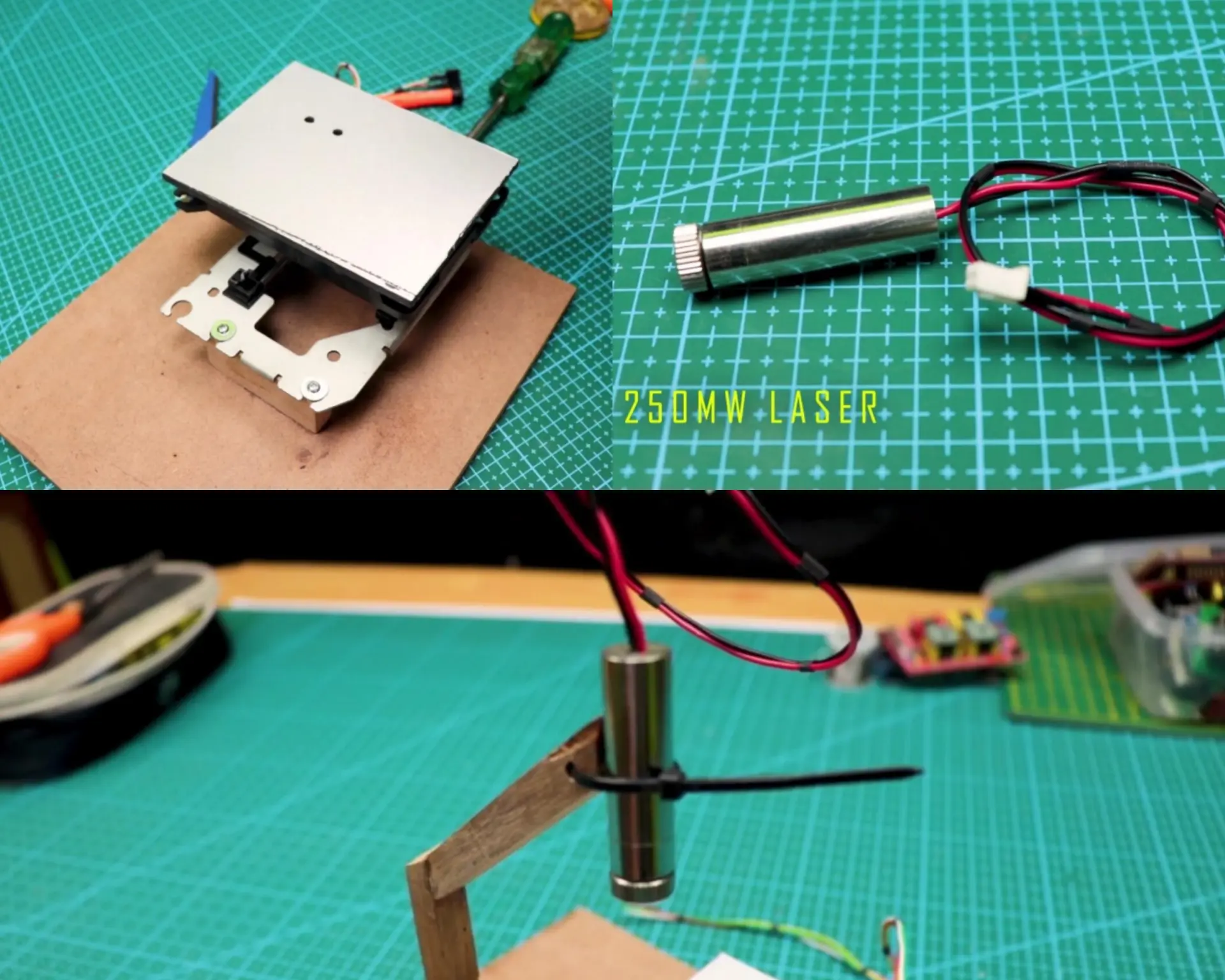

Я использовал лазерный модуль 200-250 мВт 650 нм, он имеет фокусируемую линзу для настройки лазерной точки.

Теперь пришло время прикрепить лазерный модуль. Вы должны прикрепить необходимый радиатор для длительной работы. Вы можете купить радиатор в интернет-магазине или использовать радиатор от старой материнской платы, как сделал я. С помощью суперклея прикрепите радиатор к ползунку оси X.

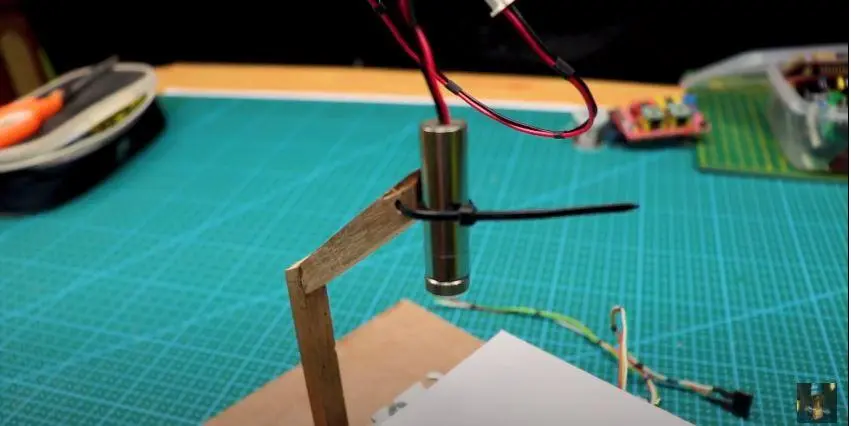

Прикрепите лазер к стойке.

Шаг 7: Электроника

Подключите двигатель и провод от лазера к чпу плате.

Шаг 8: Скачайте и установите Benbox

Установите Benbox Laser Engraver 3.7.99

  1. Скачайте и распакуйте Benbox;
  2. Выберите Benbox и запустите мастер установки;
  3. Скачайте и установите Arduino IDE;

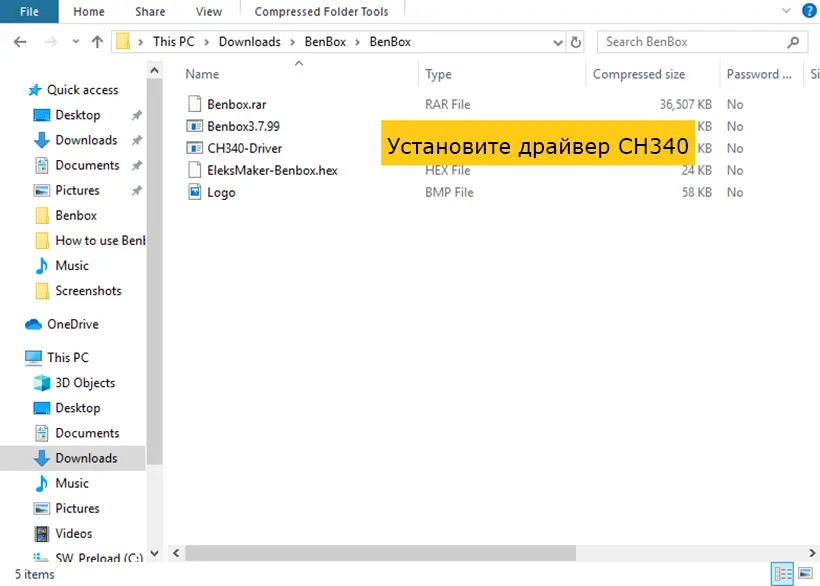

  4. Нажмите и установите драйвер CH340;
  5. Перезагрузите компьютер;
  6. Подключите USB-кабель между компьютером и гравером.

Шаг 9: Установите прошивку для Arduino Nano

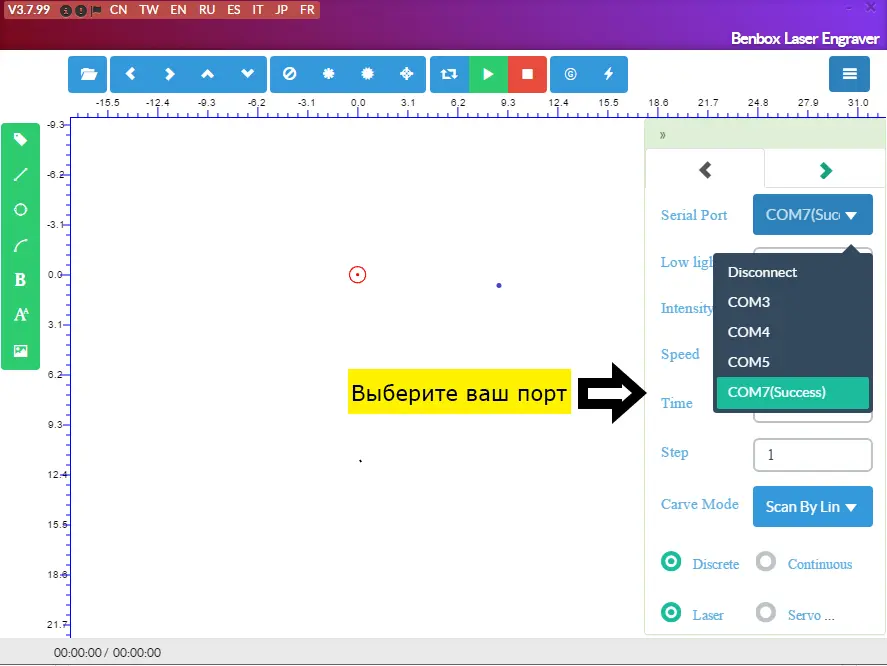

Чтобы установить прошивку, нажмите на символ молнии в верхней части меню (крайний правый значок).
  1. Выберите соответствующий com-порт.
  2. Выберите nano(328p).
  3. Выберите и установите микропрограмму Lx.Hex.
  4. Нажмите кнопку установить. После успешной установки прошивки вы увидите зеленую галочку рядом с заголовком "Обновить прошивку" в верхней части экрана.

Шаг 10: Настройка параметров лазерного гравера Benbox

Последний шаг - это настройка параметров гравера.

  1. Нажмите на синий значок меню в правом верхнем углу программы;
  2. Нажмите на стрелку вправо под значком меню, чтобы перейти к списку параметров;

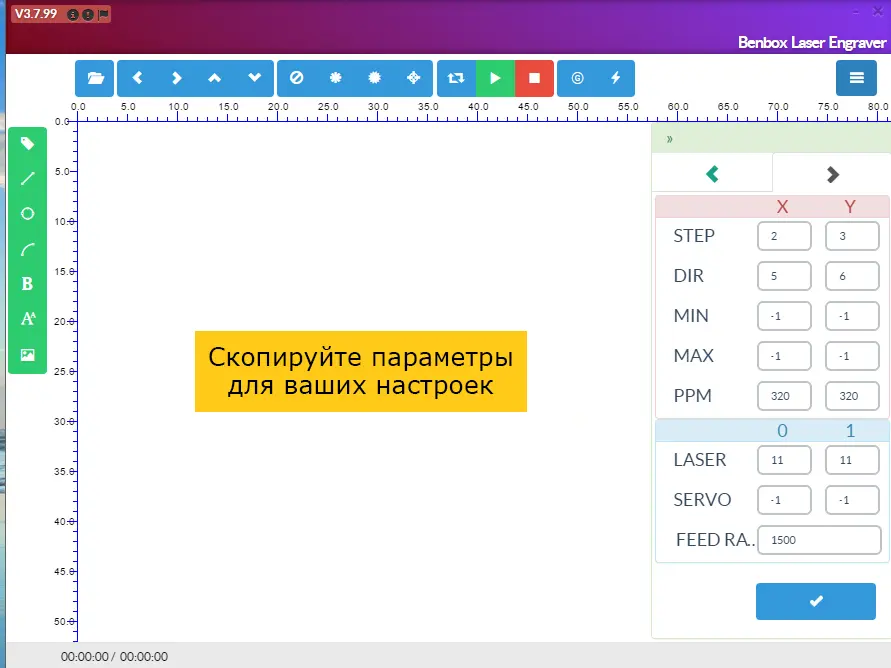

  3. Введите значения параметров, как показано на фото.

Шаг 11: Создание первой гравировки

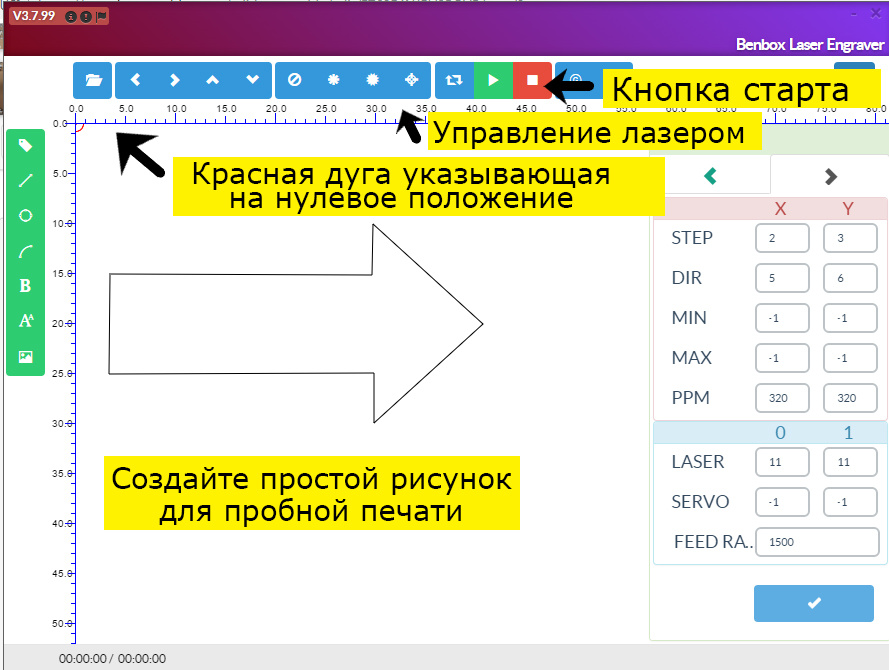

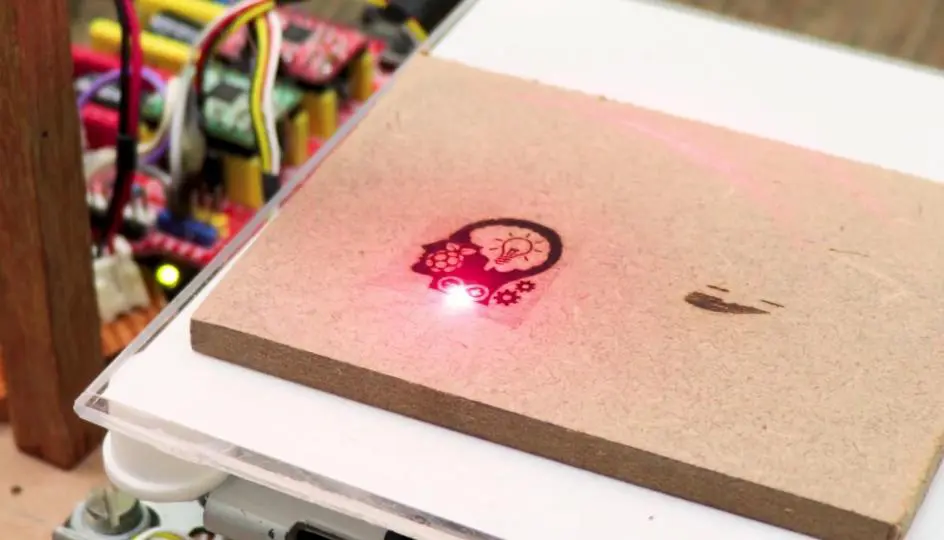

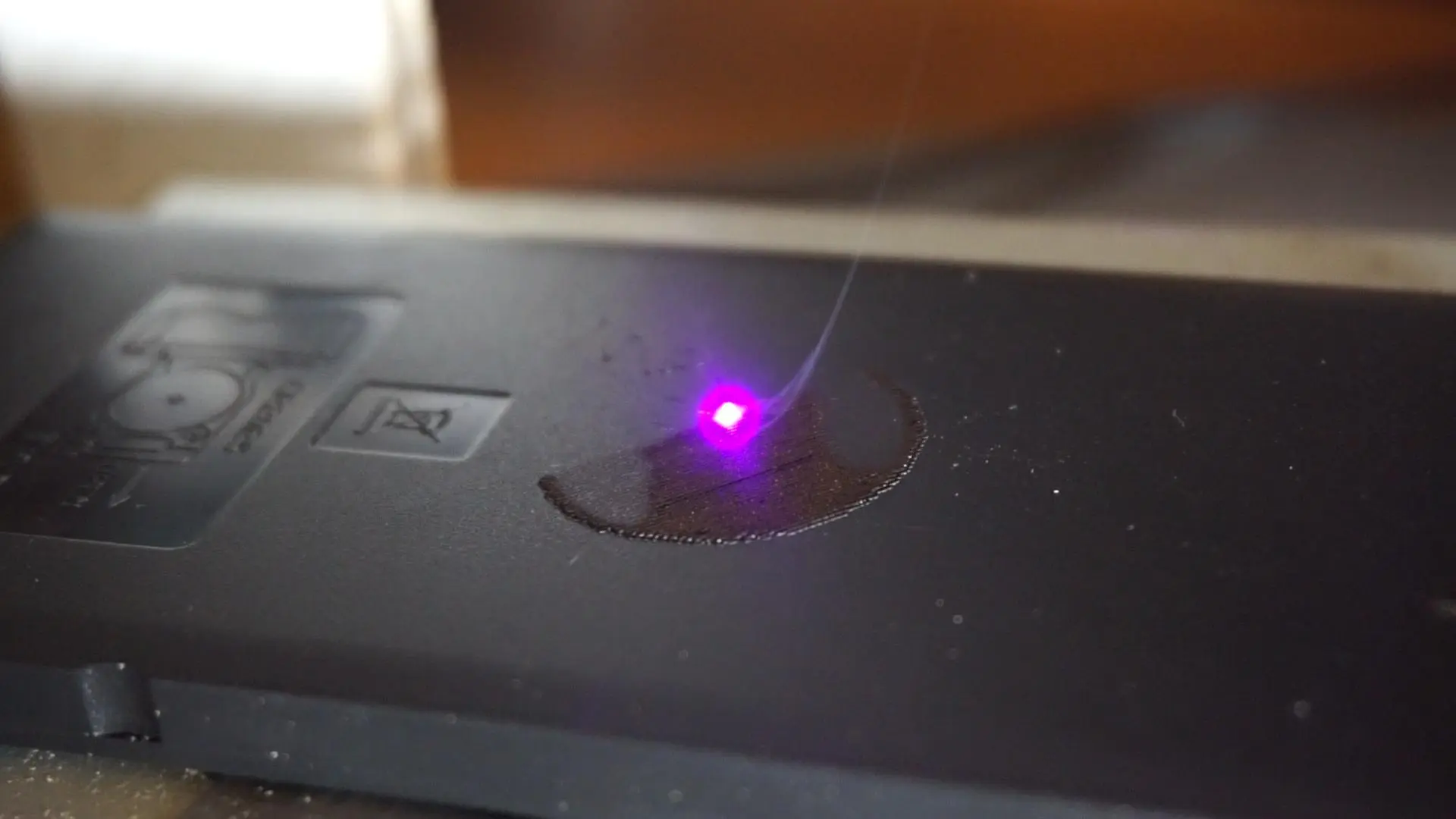

Эта начальная точка будет соответствовать красной дуге в позиции (0,0) (см. изображение). Нарисуйте простое изображение с помощью инструментов рисования слева. Нажмите зеленую кнопку "Старт", чтобы начать печать. Нажимайте круглую кнопку лазера отвечающую за регулировку до тех пор, пока луч не станет резким.

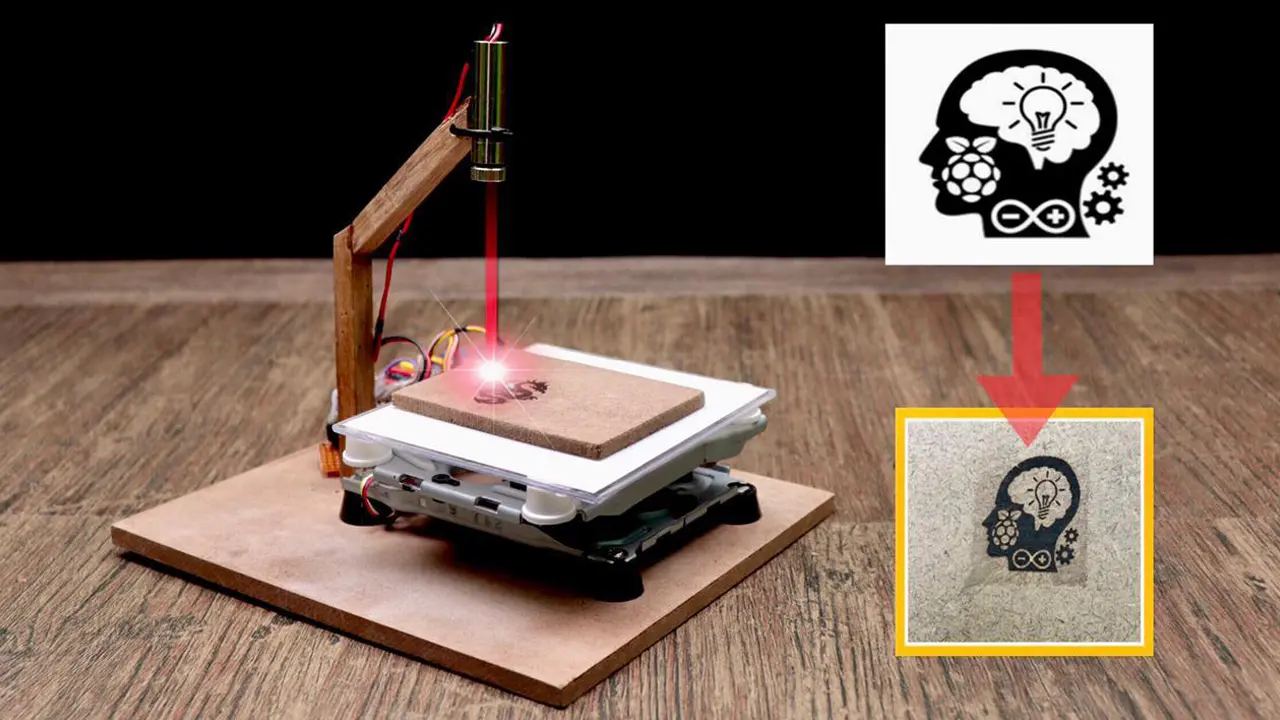

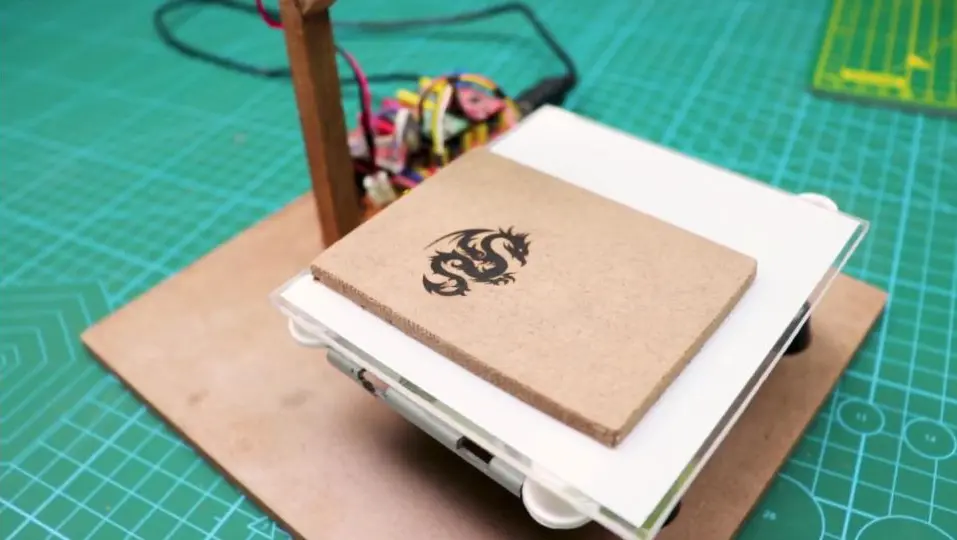

Шаг 12: Поздравляем с успешным изготовлением вашего первого гравировального станка
