3D арт-объект из досок своими руками [чертежи прилагаются]

Этот проект по созданию арт-объекта из досок подойдет для новичков в деревообработке. В нем используются 4 породы древесины для придания узору трехмерного вида. Для подготовки множества отдельных деталей использовался лазерный станок С02, но в качестве альтернативы вы можете использовать лобзиковый станок. Данный арт-объект может стать украшением вашего дома или отличными подарком.

• Четыре различных породы дерева разного цвета. В данном проекте были использованы клен, береза, вишня и темный орех для фона. Толщина досок должна быть около 0,3175 см, чтобы из них можно было вырезать фигуры лазерным CO2 станком;
• Кусок фанеры размером 30,5 на 30,5 см для основы;
• Лазерный станок СO2 - или лобзиковый станок;
• Круглопильный станок для придания шестиугольной формы готовой деревянной заготовке;
• Клей для дерева, наждачная бумага.

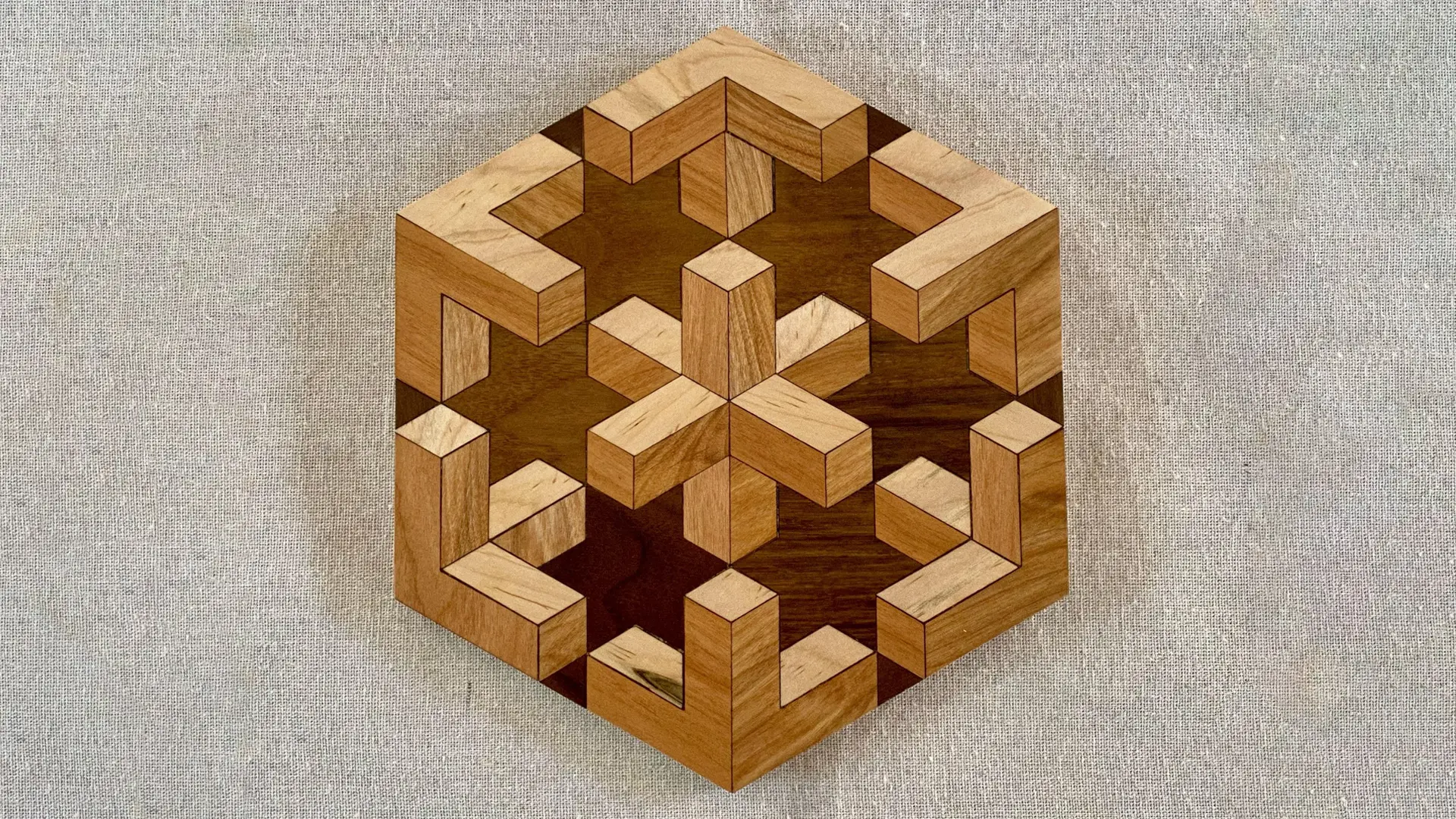

Сначала подготовьте тонкие доски (толщиной около 0,3175 см) из четырех пород дерева разного цвета. В данном проекте использовались клен, вишня и береза для узора и темный орех для фона в форме звезды. Клен, вишня и береза достаточно контрастны по цвету, чтобы создать тени на узоре и придать узору трехмерный вид. Готовое изделие имеет размер 25,4 см в поперечнике.

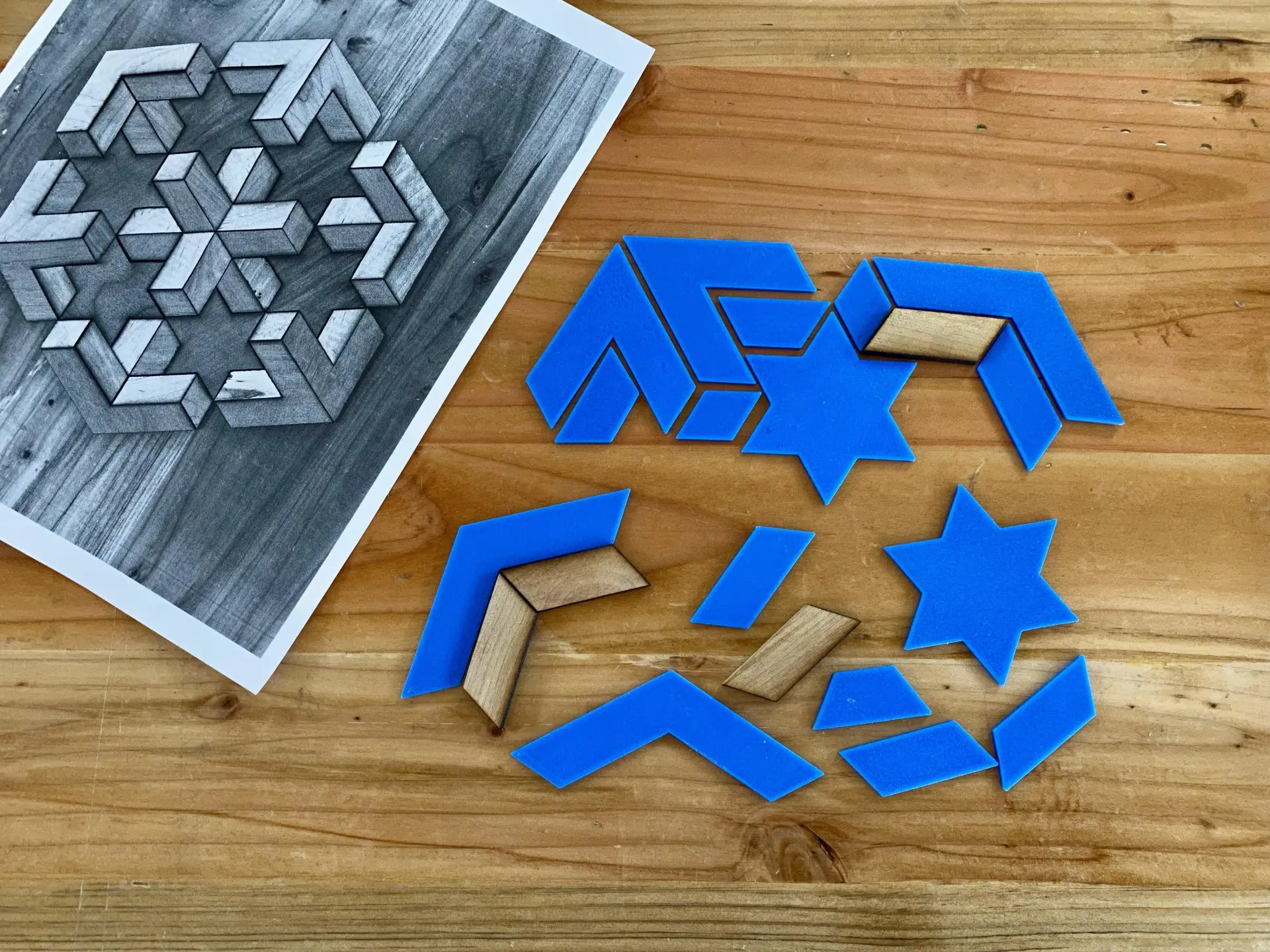

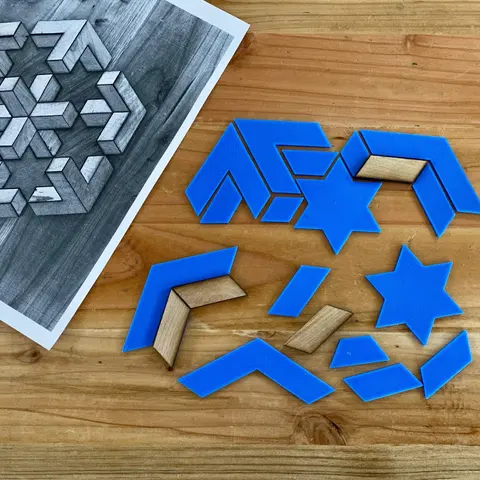

Вы можете распечатать на 3D-принтере несколько деталей, чтобы разложить узор и облегчить склеивание. Но это необязательно.

Узор основан на шестиугольной фигуре, поэтому все углы составляют 30 градусов, 60 градусов и кратные им.

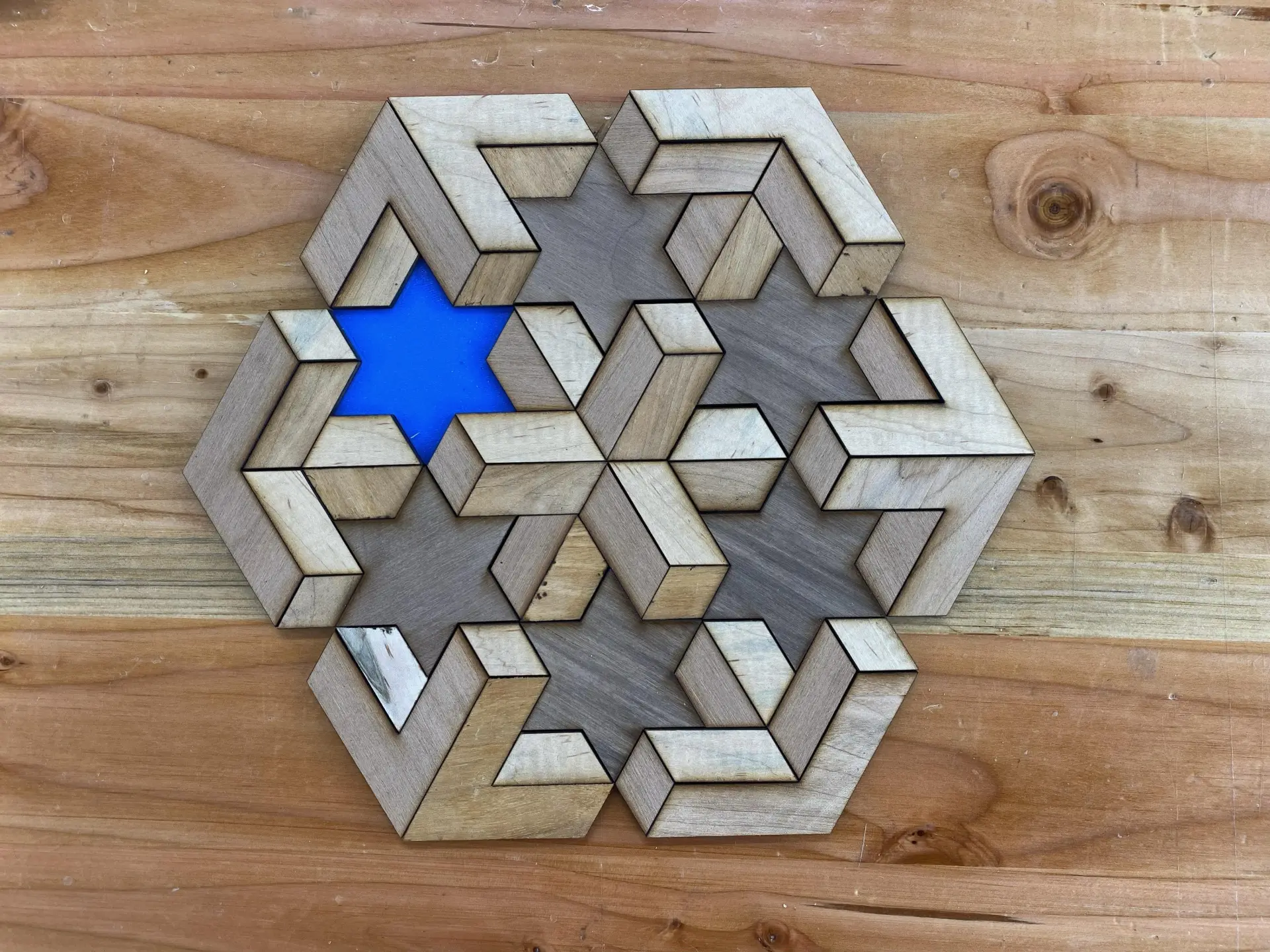

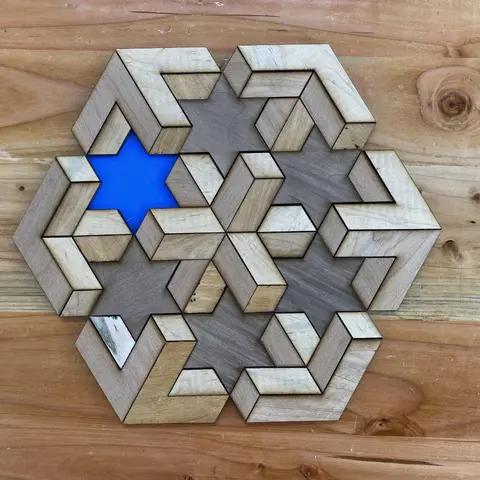

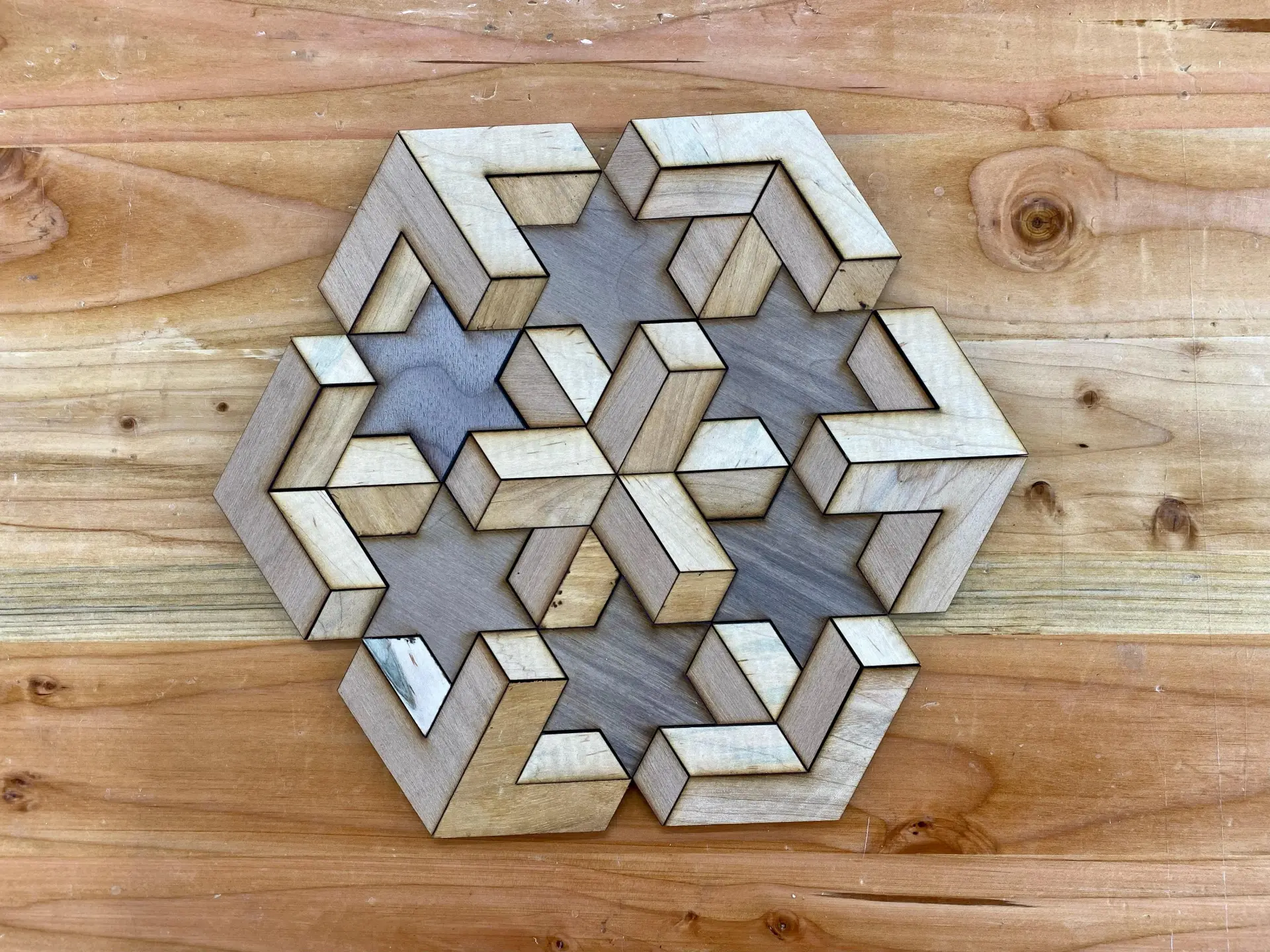

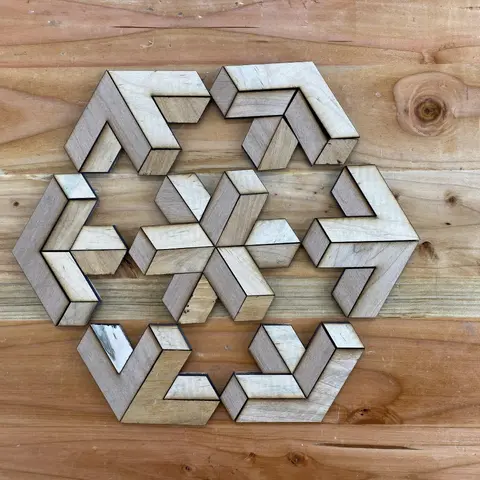

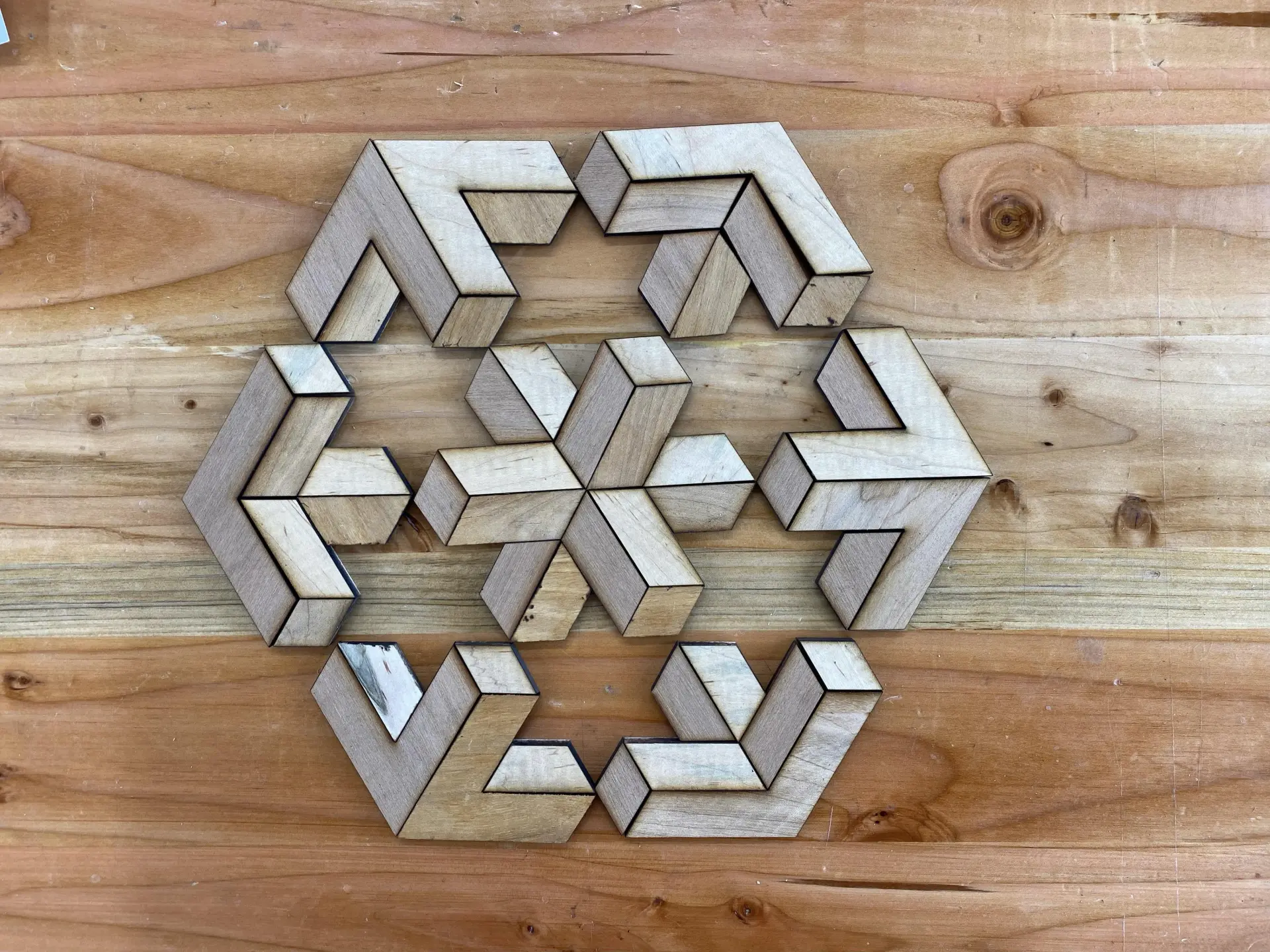

Затем необходимо вырезать лазером различные детали из тонких досок. Для изготовления шаблона вам понадобится в общей сложности 63 детали.

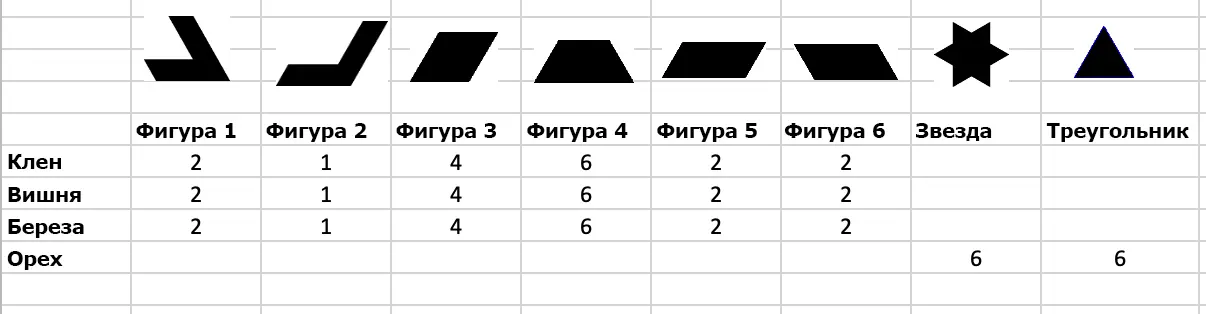

Для каждой доски из клена, березы и вишни

• Фигура 1: две части;
• Фигура 2: одна часть;
• Фигура 3: четыре части;
• Фигура 4: шесть частей;
• Фигура 5: две части;
• Фигура 6: две части.

Для доски из ореха

• Звезда: шесть частей;
• Треугольник: шесть частей.

Обратите внимание на направление текстуры древесины при вырезании отдельных частей, это придает готовой работе более естественный вид. Фигура 6 является зеркальным отражением фигуры 5.

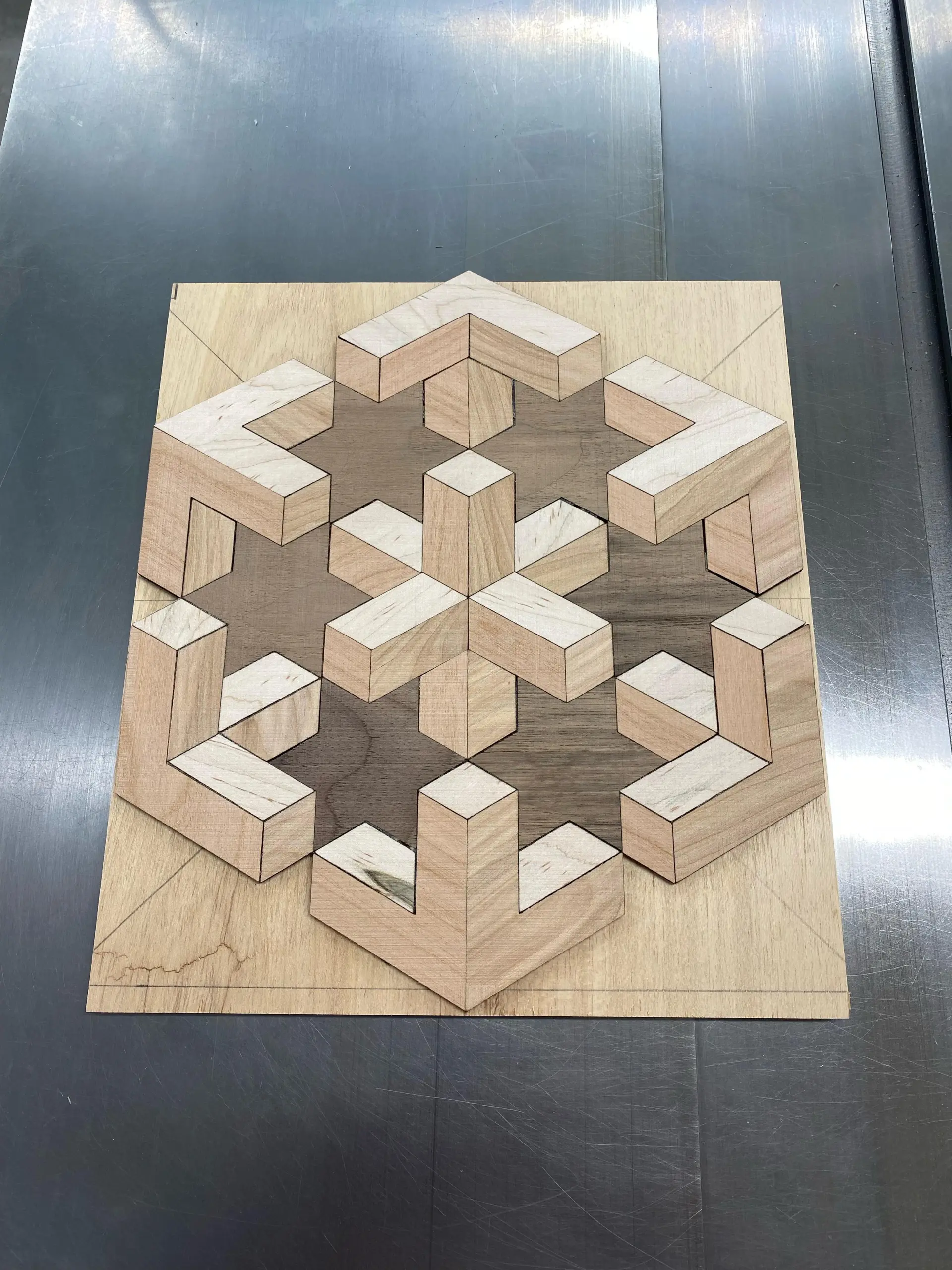

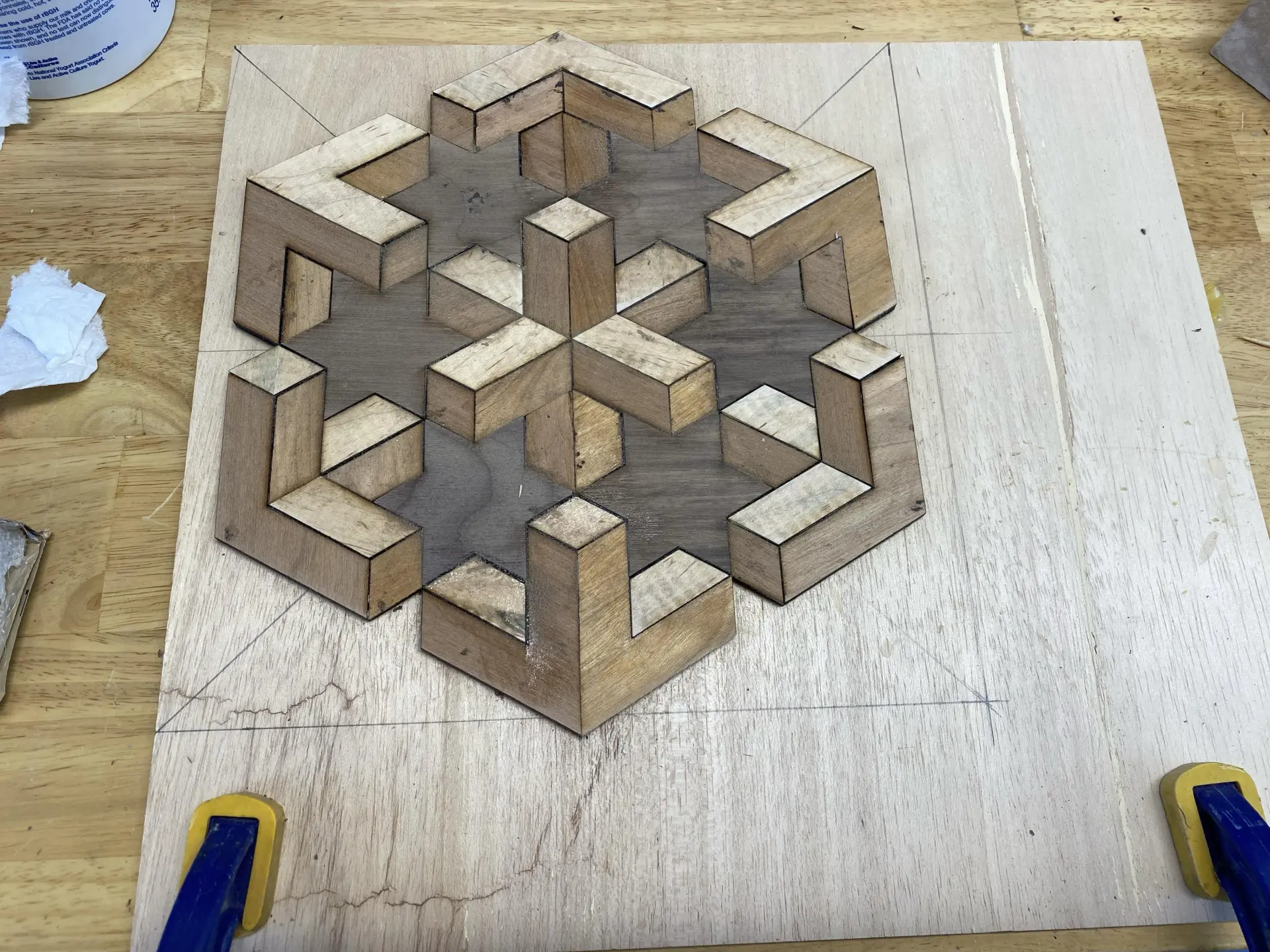

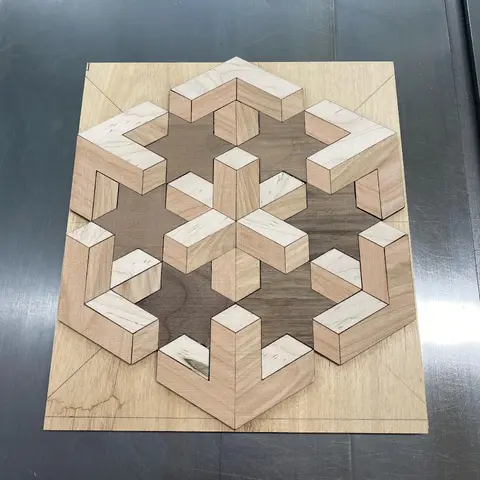

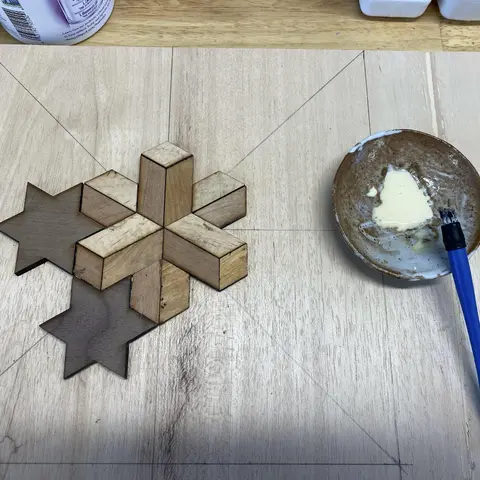

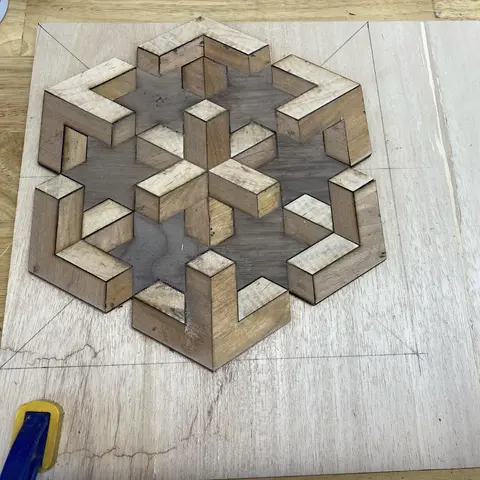

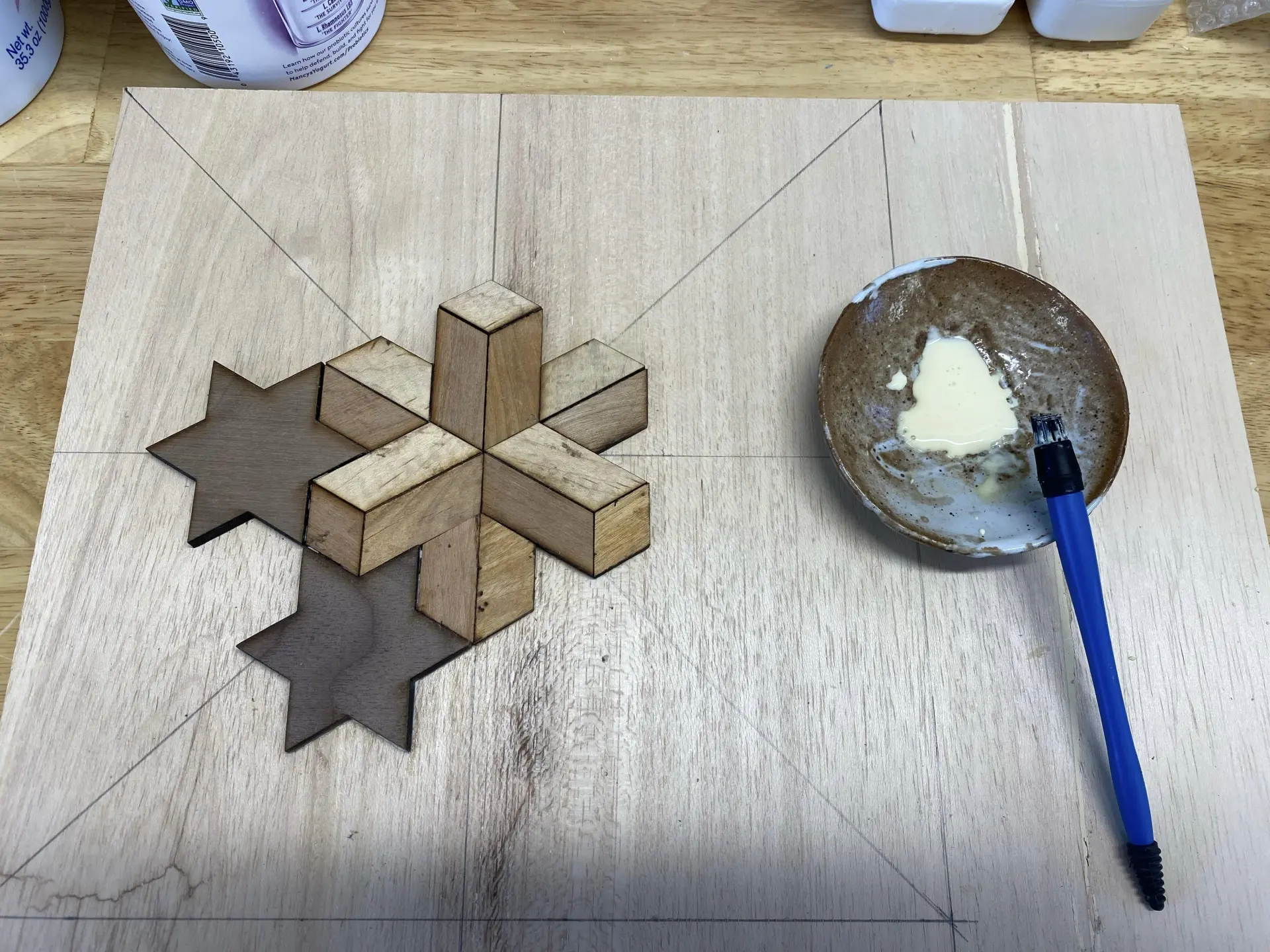

После вырезания всех деталей соберите их на фанере толщиной 1,27 см. Я использовал клей для дерева, чтобы прикрепить детали и постарался выровнять их как можно лучше. Некоторые небольшие щели были заполнены суперклеем и опилками.

Я использовал самый светлый цвет (клен) для "верхних" граней, а вишню и березу для "левых" и "правых" граней соответственно. Этот оттенок усиливает 3D-эффект.

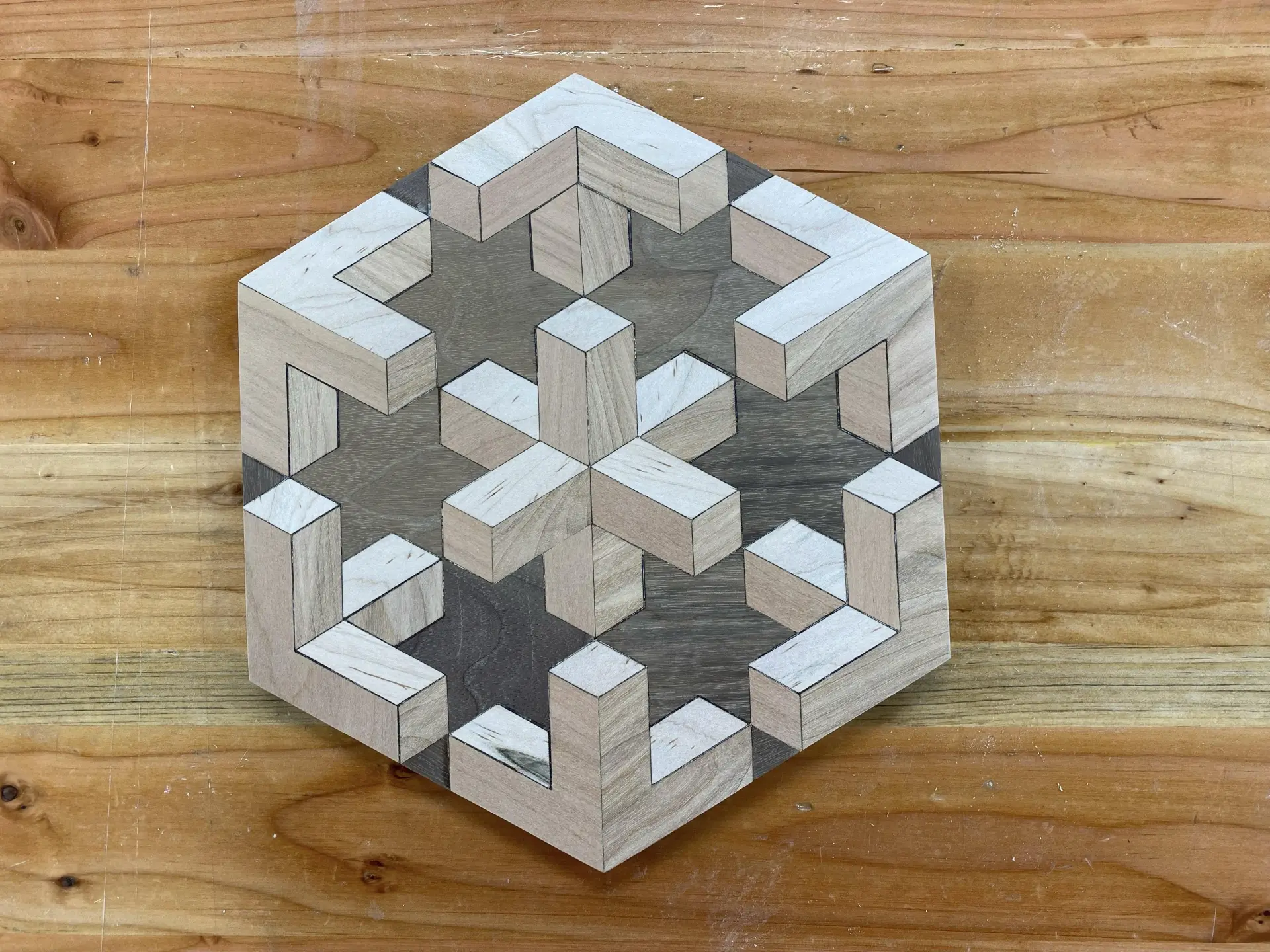

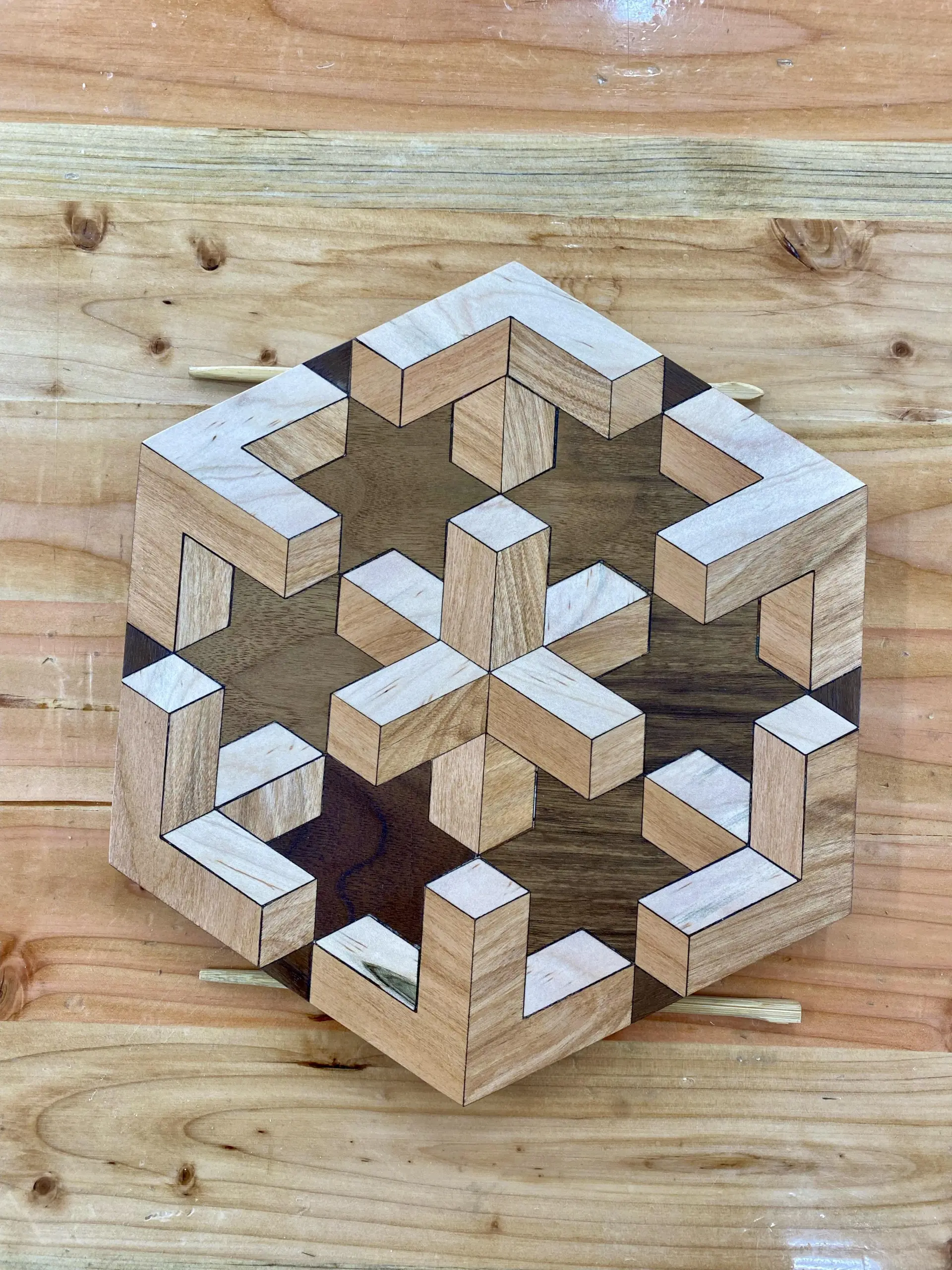

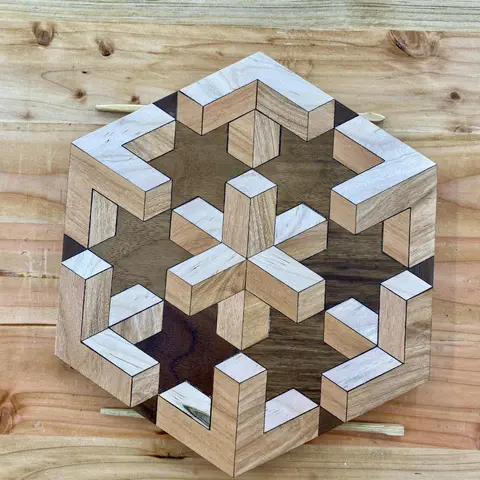

После высыхания клея я выровнял поверхность с помощью шлифовальной машинки; затем отшлифовал поверхность абразивом с зернистостью 100, 150 и 220.

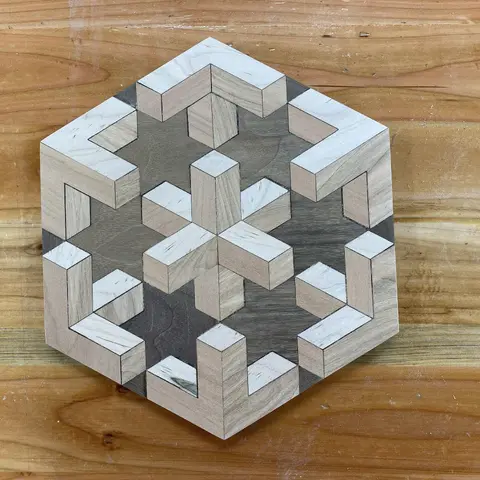

Я обрезал фанерную основу заподлицо, чтобы создать окончательную шестиугольную форму.

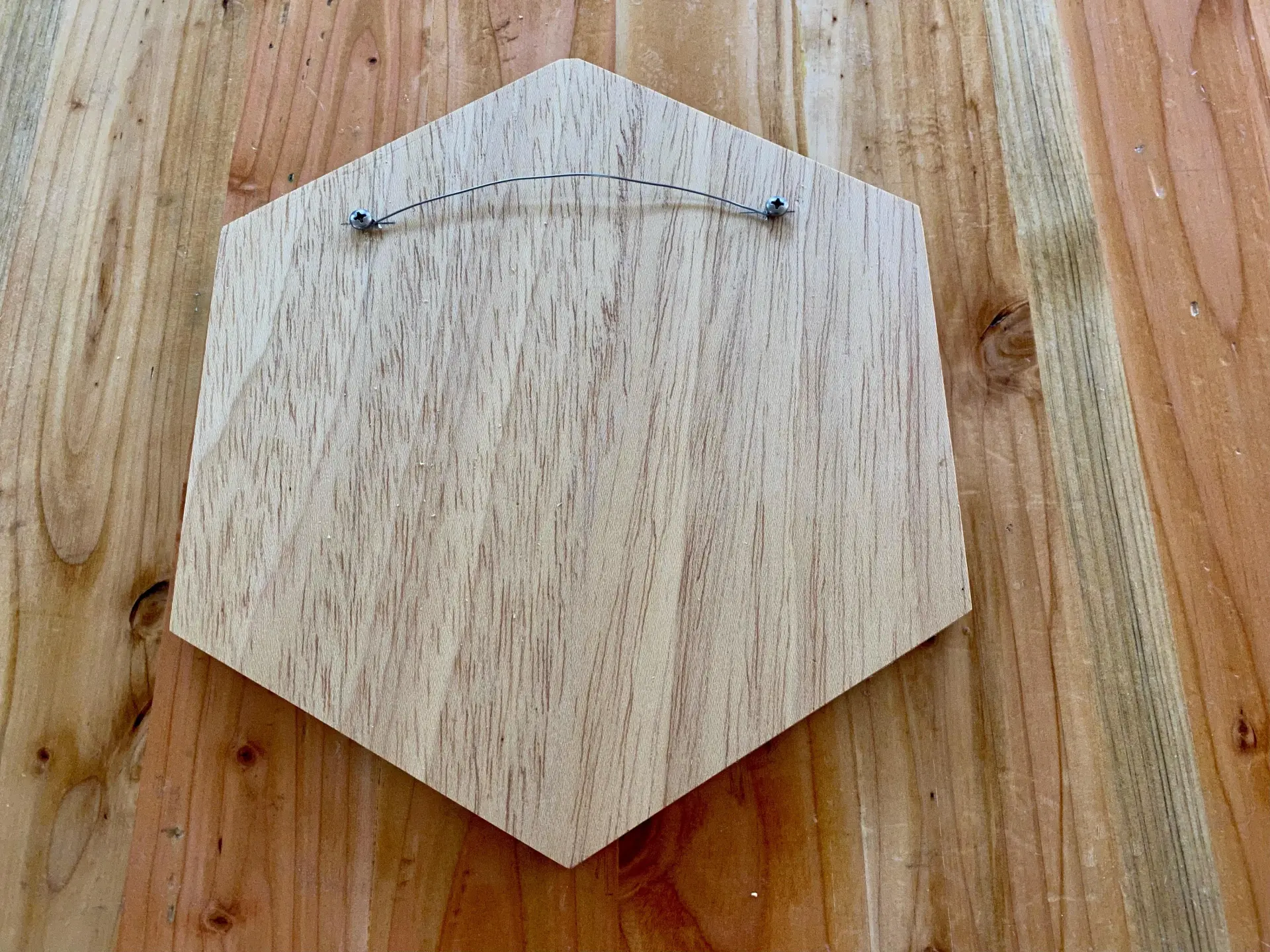

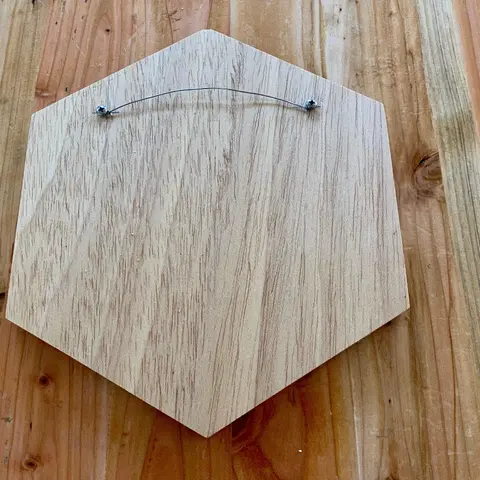

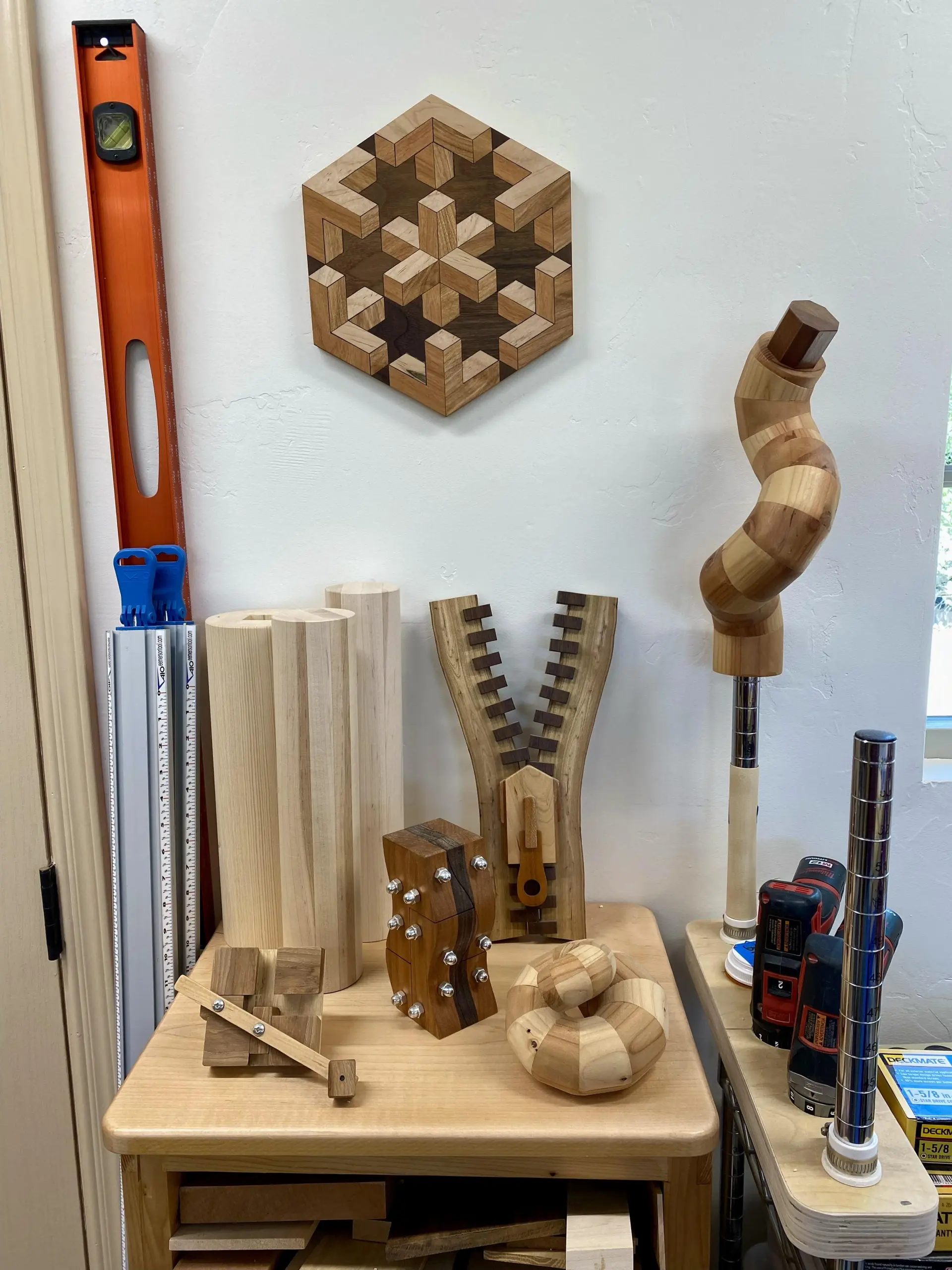

Наконец, я покрыл все несколькими слоями тунгового масла и прикрепил проволоку к задней части. Готово!
