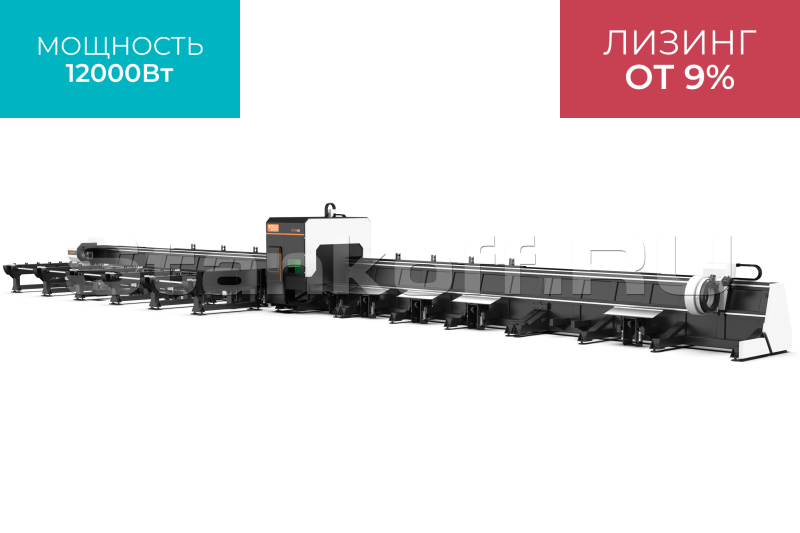

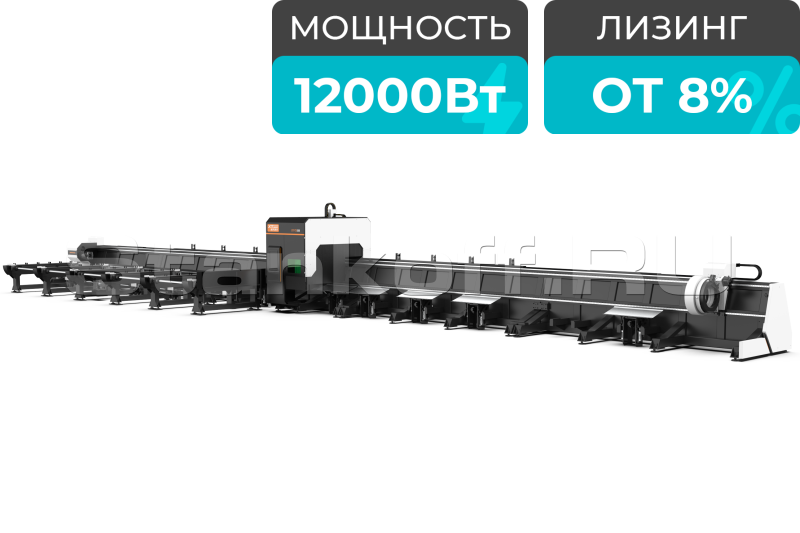

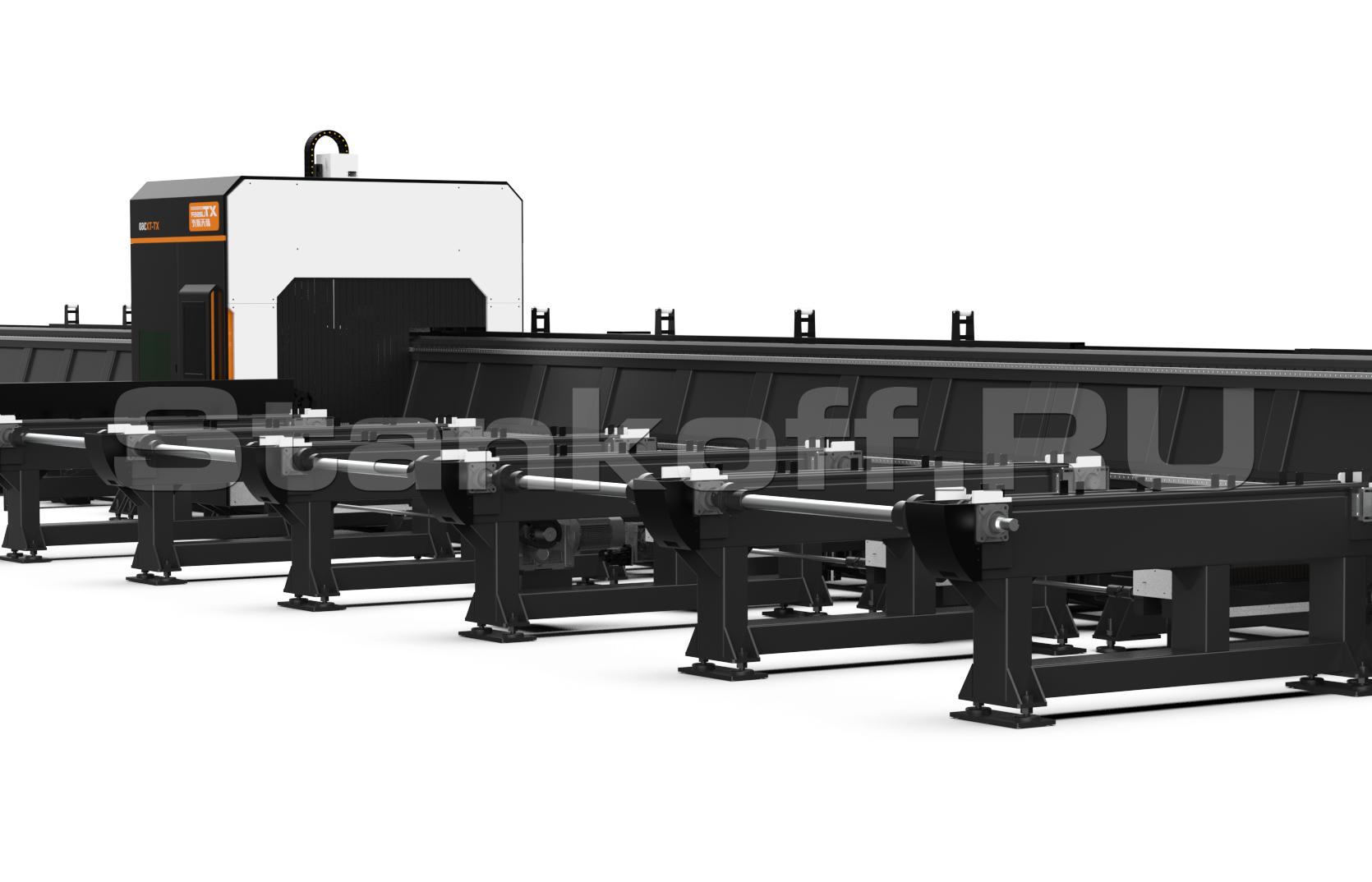

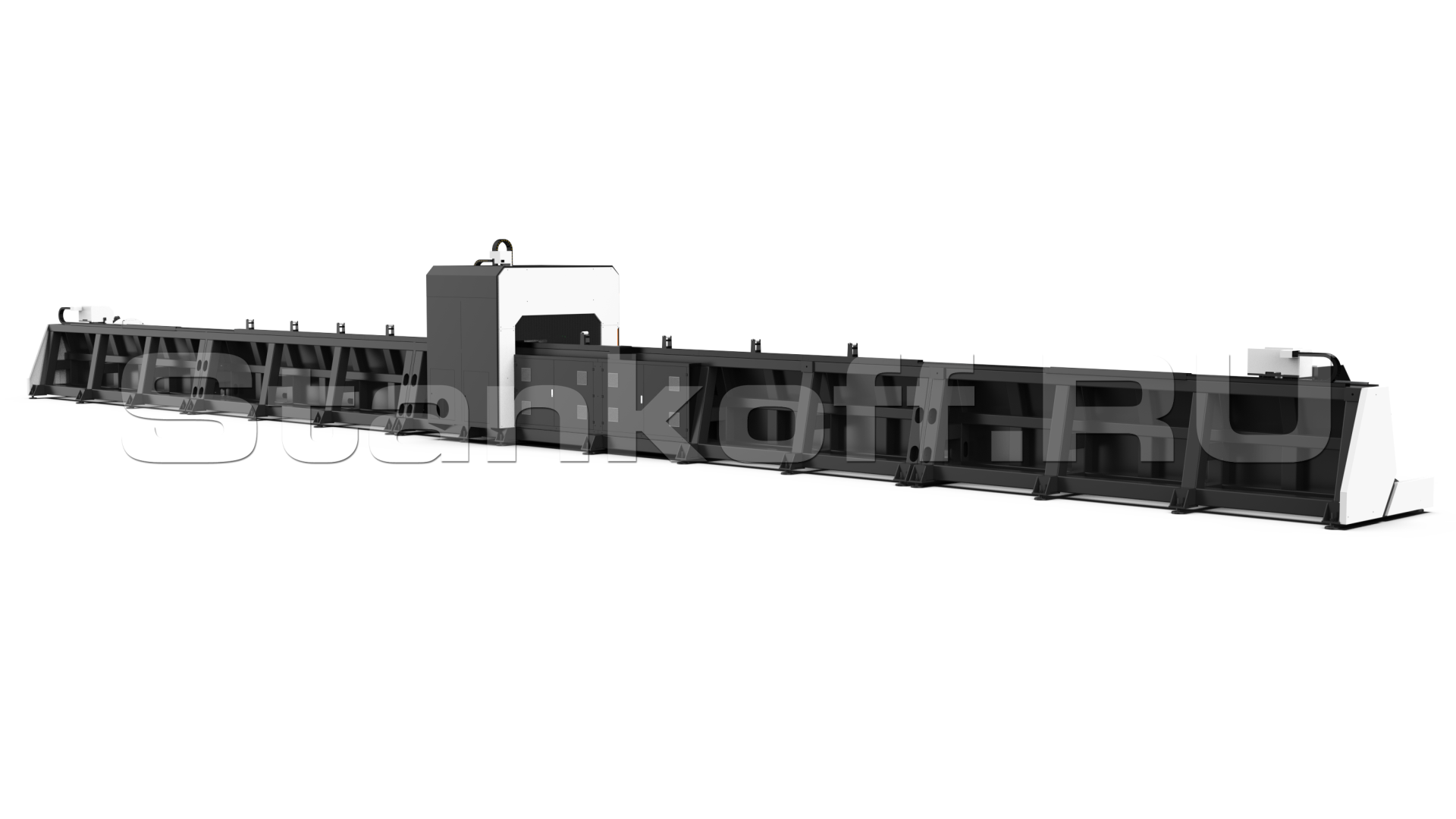

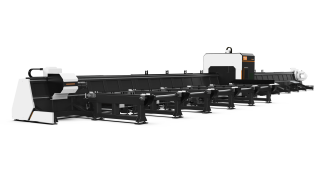

Оптоволоконный лазерный труборез с 3-мя патронами и автоматической погрузкой XTC-TX360S-1212-3C/12000 Raycus 5 axis

Name: Оптоволоконный лазерный труборез с 3-мя патронами и автоматической погрузкой XTC-TX360S-1212-3C/12000 Raycus 5 axis
Brand: XTLASER
Availability: PreOrder

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Альберт Зарипов

+7 995 888-07-19

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с XTC-TX360S-1212-3C/12000 Raycus 5 axis

Пусконаладка оптоволоконного лазерного трубореза с 3-мя патронами и автоматической погрузкой XTC-TX360S-1212-3C/6000 Raycus 5 axis в Энгельсе

XTC-TX360S-1212-3C/6000 Raycus 5 axis в Энгельсе

СТАНКОФФ.РУ на выставке «Металлообработка 2024»

Лучшие типы станков для нового металлообрабатывающего бизнеса: Топ 7

Присоединяйтесь к Stankoff.RU на выставке Металлообработка 2024

Сопутствующие товары

Высокоскоростные лазерные труборезы

Комбинированные станки для резки листов и труб

Лазерные станки для малых труб

Программное обеспечение

Режущие головы

Сопла

Стабилизаторы напряжения

Станки для резки двутавра

Чиллеры для оптоволоконных лазерных станков

Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д. Имеет возможность обрабатывать трубы различных форм: круглых, квадратных, а также L, H, I, U и C образных. Обрабатывает трубы диаметром от 20 мм до 360 мм и длиной от 700 мм до 12500 мм. Оснащён полуавтоматическим погрузчиком труб. Поворотная режущая головка с автоматической фокусировкой BOCI обеспечивает качественную резку труб сложной формы и фасок с поворотом на 45 градусов. Активная поддержка труб с серводвигателем осуществляет моментальную регулировку высоты в реальном времени, зависящую от текущей высоты поворота трубы

Комплектация

Режущая голова с автофокусом	BOCI (Китай)
Зубчатая передача «шестерня-рейка»	LAAK (Тайвань)
Высокоточные направляющие	LAAK (Тайвань)
ШВП	LAAK (Тайвань)
Серводвигатели	Yaskawa (Япония)
Редуктор	MOTOVARIO (Италия)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	FSCUT5000A
Водяное охлаждение - чиллер	Hanli / S&A (Китай)
Пропорциональный клапан	Aventics (Германия)
Электрические компоненты	Schneider (Франция)
Пневматические компоненты	Schneider (Франция)
Патроны	BEUT (Китай)
Вентилятор
Стабилизатор в подарок!

Конструктивные особенности

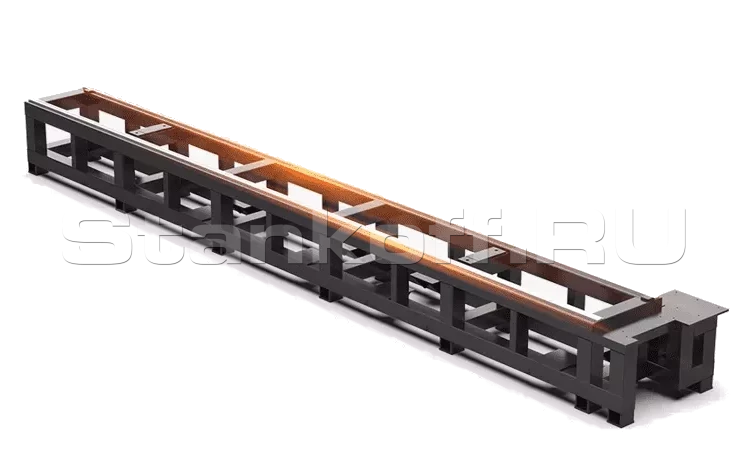

Сварная станина из труб

Станина сварена из высококачественных труб подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Характеризуется большим весом, прочностью и надежностью.

Пневматические зажимные патроны

Автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 20 до 360 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Высокая надежность и минимальный остаток по трубе. Экономия на материале.

Активная поддержка труб с серводвигателем

Обеспечивает полуавтоматическую загрузку трубы и моментальную регулировку высоты в реальном времени, зависящую от текущей высоты поворота трубы. Способна выдержать трубу длинной до 12500 мм и обеспечить максимальный вес подъема трубы до 1500 кг.

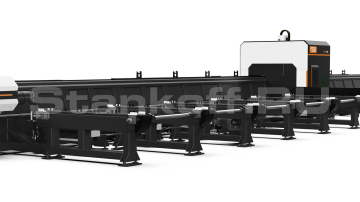

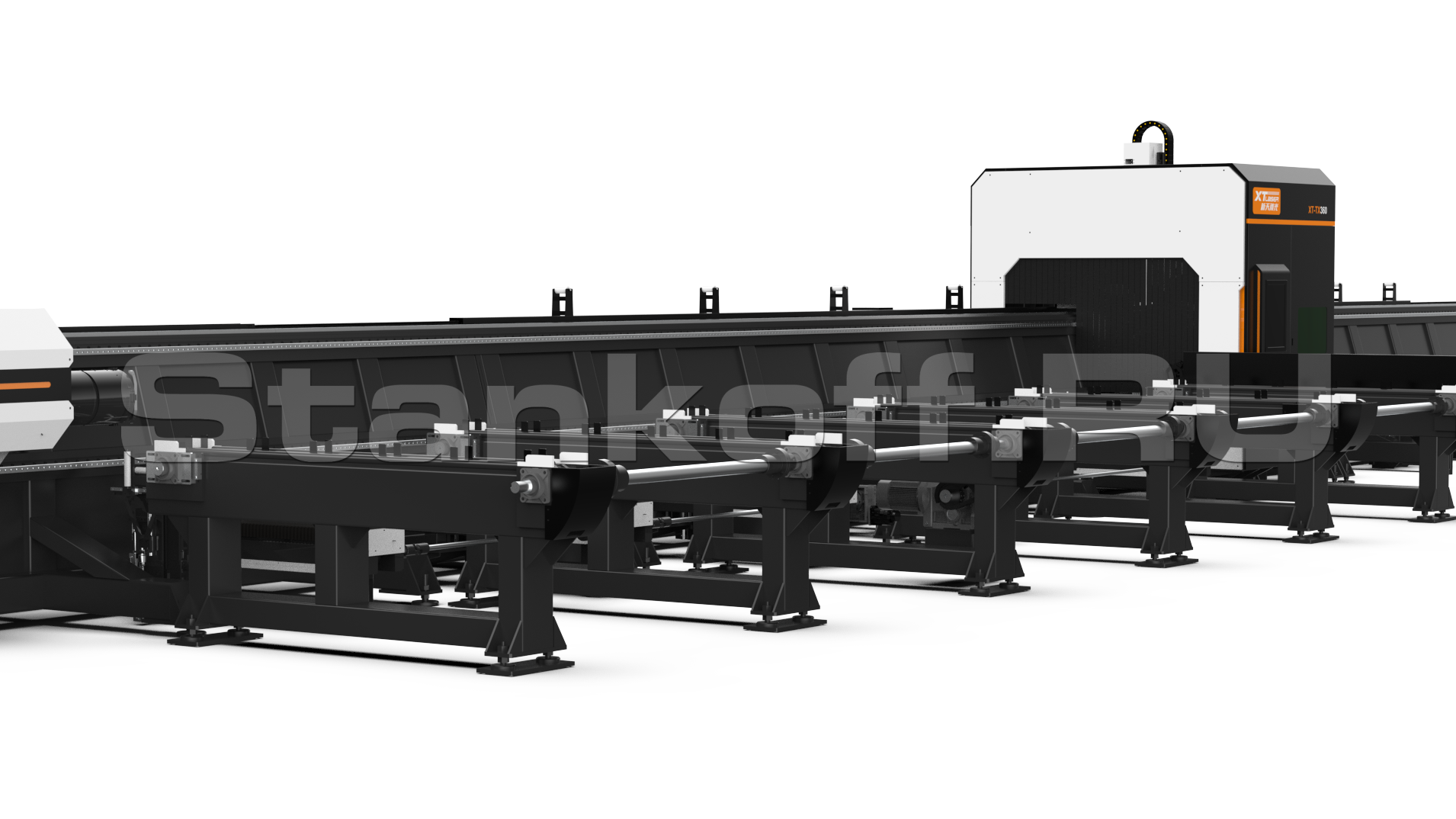

Полуавтоматическая система погрузки труб

Станок оснащается автоматической системой погрузки труб. Позволяет загружать трубы круглого и квадратного сечения от 700 мм до 12500 мм и диаметром до 360 мм.

Сервостол

Применяется для автоматической подачи труб круглого и квадратного сечения различной длины, что обеспечивает более высокую эффективность подачи. После завершения процесса резки сервостол автоматически удерживает трубы. Благодаря такой конструкции, предотвращается падение труб на землю, что удобно для последующей выгрузки всей партии труб.

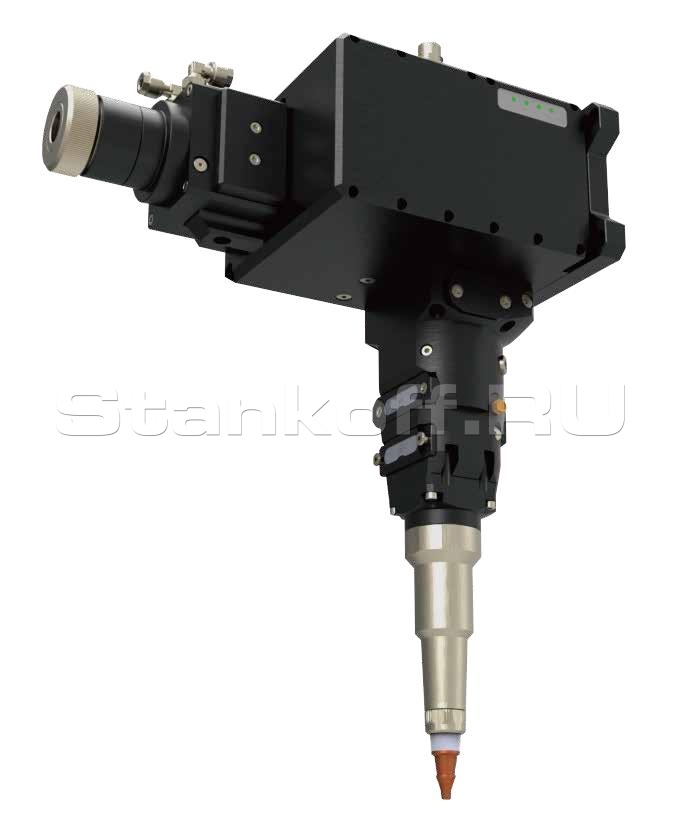

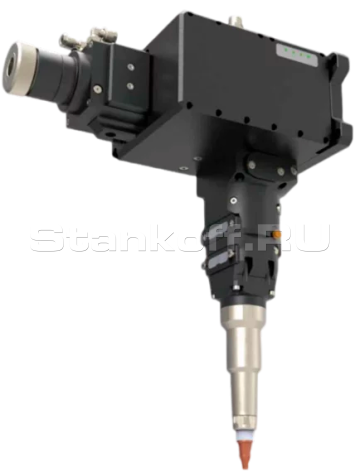

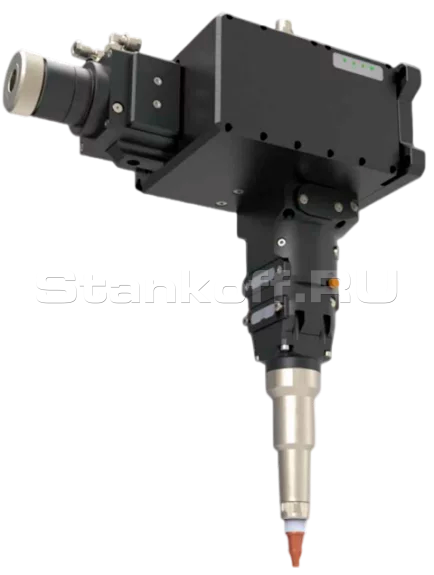

Поворотная режущая голова с автоматической фокусировкой BOCI BLT540H

Поворотная режущая голова с автоматической фокусировкой BOCI BLT540H разработана специально для резки труб и 3D резки. Ее конструкция обеспечивает качественную резку труб сложной формы и фасок с поворотом на 45 градусов, а также защиту оптоволокна от перегибов при наклоне. Инновационная система обратной связи отслеживает качество резки в реальном времени, автоматически возвращая головку при непрорезе и корректируя давление режущего газа.
Дополнительные функции включают систему умного прокола, слежение за температурой защитного стекла, улучшенную систему фокусировки, и инновационный подход к обслуживанию оптических элементов. Головка обеспечивает эффективное охлаждение оптических элементов, повышая качество резки.
Она подключается через коннекторы QBH и EOC, с возможностью замены фокусных и коллиматорных линз без полного разбора головки.
• Мощность: до 15 кВт
• Фокусное расстояние: 200/250 мм, регулировка ±50 мм
• Кол-во осей: 2шт
• Газ: до 25 бар
• Вес: ~7,5 кг
• Температура работы: 5–55°C

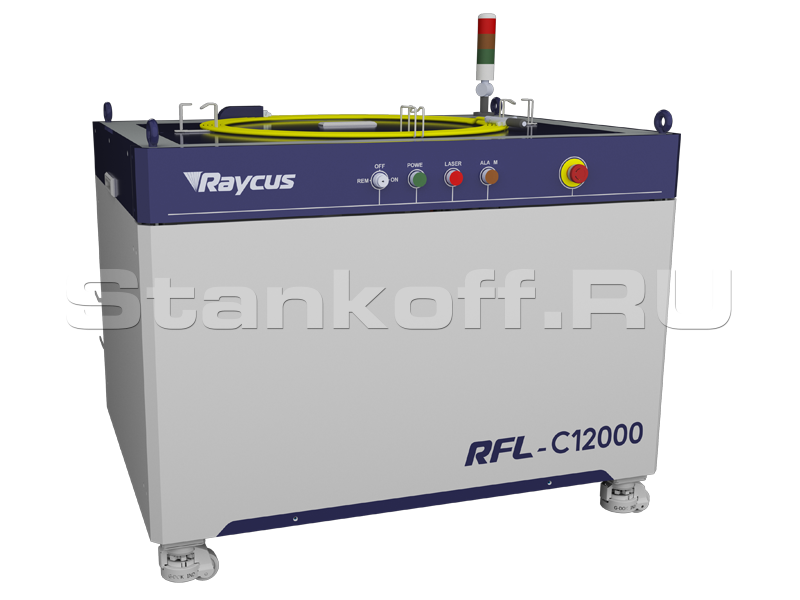

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводвигатели и драйверы Yaskawa

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Сервоприводы Yaskawa имеют преимущества перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Сервоприводы Yaskawa способны поддерживать номинальный момент в довольно широком диапазоне скоростей.

Зубчатая передача «шестерня-рейка» LAAK

Зубчатые передачи LAAK характеризует:
• геометрическая точность всех размеров,
• прямизна, параллельность и перпендикулярность поверхностей,
• твердость закаленной поверхности, а также глубокий слой закалки.
Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Высокоточные направляющие LAAK

Перемещение портала и лазерной головки осуществляется по линейным направляющим LAAK (Тайвань). Направляющие отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Пропорциональный клапан Aventics

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Интеллектуальная система ЧПУ

Простая в эксплуатации даже для новичков.
Поддержка множества видов графических файлов, включая DXF, PLT, DWG, AI, G-code, IGS (резка труб).
Поддержка нескольких языков.
Сигнализация низкого давления вспомогательного газа и ошибок резки.
Сигнальная лампа безопасности.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Расходники

Название	Расход, шт./месяц	Срок службы, моточасы
Сопло	1-2	500
Защитное стекло	2	500
Фокусирующая линза	0,1	1500-2000

Выбор диаметра сопла

Материал	Толщина	Диаметр сопла
Углеродистая сталь	1 - 6 мм	1,4 мм
Углеродистая сталь	6 - 10 мм	2 мм
Нержавеющая сталь	1 - 3 мм	1,5 мм
	3 - 4 мм	2 мм
	5 - 6 мм	2,5 мм

Параметры подбора мощности для труборезного станка

	Круглые трубы
Диаметр труб	φ20-φ50		φ50-φ120		φ120-φ220
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	3 мм	4 мм	3 мм	6 мм	4 мм
1500 Вт	4 мм	4 мм	6 мм	4 мм	8 мм	4 мм
2000 Вт			8 мм	6 мм	12 мм	6 мм
3000 Вт			10 мм	8 мм	12 мм	6 мм
4000 Вт			12 мм	10 мм	14 мм	10 мм
	Профильные трубы
Диаметр труб	φ20-φ50		φ50-φ100		φ100-φ150
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	2 мм	3 мм	2 мм	6 мм	3 мм
1500 Вт	4 мм	3 мм	4 мм	3 мм	8 мм	4 мм
2000 Вт			6 мм	4 мм	12 мм	4 мм
3000 Вт			8 мм	4 мм	12 мм	6 мм
4000 Вт			10 мм	6 мм	14 мм	6 мм

Качество газов

Тип газа	Качество	Чистота газа,%	Содерж-е азота и аргона(N2 +Ar),‰	Содерж-е воды (H2O),‰
Кислород O2	3,5	≥99,95	≤500	≤5
Тип газа	Качество	Чистота газа,%	Содерж-е кислорода(O2),‰	Содерж-е воды (H2O),‰
Азот N2	4,5	≥99,995	≤10	≤5
Азот N2	5	≥99,999	≤3	≤5

Производитель: XTLASER

Родина бренда: Китай

Лазерный источник
Мощность лазера, Вт	12000
Источник излучения	Raycus
Параметры обработки
Толщина резки (нерж. сталь), мм	40
Толщина резки (углерод. сталь), мм	40
Минимальный диаметр круглых труб, мм	20
Максимальный диаметр круглых труб, мм	360
Минимальные стороны обработки квадрата, мм	20
Максимальные стороны обработки квадрата, мм	360
Максимальный размер уголка, мм	360
Максимальный размер двутавра, мм	360
Макс. длина заготовки (трубы), мм	12500
Минимальный остаток по трубе, мм	0-500
Максимальная нагрузка на патрон, кг	1500
Ход головы по оси X, мм	500
Ход головы по оси Y, мм	12500
Ход головы по оси Z, мм	520
Зона погрузки
Система погрузки	Есть
Тип погрузки	Конвейерный
Минимальная длина трубы, мм	2000
Максимальная длина трубы, мм	12000
Количество опор, шт	6
Зона разгрузки
Передняя часть	Есть
Тип поддержки трубы	Активная; Стол поддержки
Исполнение
Тип патрона	Универсальный
Количество патронов, шт	3
Диаметр патрона, мм	360
Тип поддержки трубы	Активная
Тип станины	Сварная из труб
Толщина стенки станины, мм	12
Крепление патрона к станине	Вертикальное
Наклонная голова	Есть
Угол наклона головы, °	±45
Толщина направляющих, мм	45
Внешнее исполнение	Открытое
Скоростные характеристики
Максимальная скорость вращения патрона, об/мин	60
Ускорение, G	1
Мощность сервоприводов по оси X, Вт	1800
Мощность сервоприводов по оси Y, Вт	4400
Мощность сервоприводов по оси Z, Вт	850
Точность позиционирования (X, Y, Z), мм	±0,02
Точность повторного позиционирования (X,Y,Z), мм	±0,02
Мощность сервоприводов переднего патрона, кВт	4400x4400
Мощность сервоприводов центрального патрона, кВт	4400x4400
Мощность сервоприводов заднего патрона, кВт	4400x4400
Макс. скорость перемещения головы, м/мин	80
Программно-аппаратные характеристики
Программное обеспечение	TubePro
Диагональ монитора, дюйм	27
Электропитание
Потребляемая мощность, кВт	85
Габаритные параметры
Длина станка, мм	28665
Ширина станка, мм	5390
Высота станка, мм	2500
Вес нетто, кг	12000
Вес брутто, кг	13500
