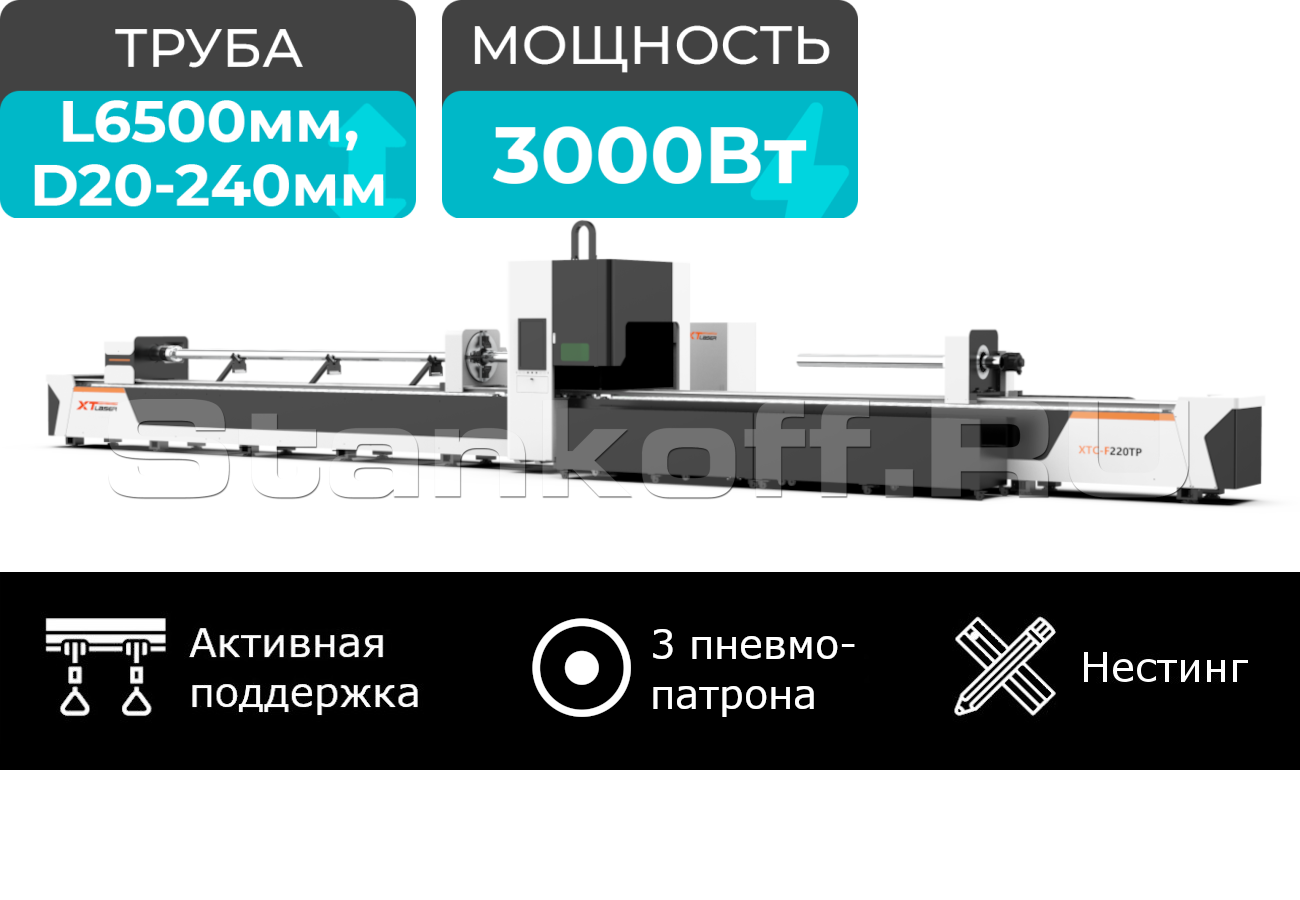

Оптоволоконный труборез с сервостолом и активной поддержкой труб XTC-TP240/3000 Raycus Servo 6+6

Name: Оптоволоконный труборез с сервостолом и активной поддержкой труб XTC-TP240/3000 Raycus Servo 6+6
Brand: XTLASER
Rating: 5 (1 reviews)

/ 6

Сравнить Вопросы

XTLASER (Китай)

Краткие характеристики

Артикул: XTC-TP240/3000 6+6
Мощность лазера, Вт: 3000
Источник излучения: Raycus
Длина волн, Нм: 1080
Диаметр круглых труб, мм: 20 – 240
Стороны обработки квадрата, мм: 20 – 240

Все характеристики

Конструктив

Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой, квадратной, эллиптической, шестигранной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. При установке 5-осевой головы станок также позволяет обрабатывать швеллер, уголок, металлопрофиль. Может обрабатывать трубы различных диаметров и длин. При определенных настройках может быть достигнут нулевой необработанный остаток (безотходное производство).

Отличительной особенностью данной серии является наличие 3-х пневматических зажимных патронов (передний, задний и центральный). В стандартной комплектации станок обрабатывает трубы до 240 мм, весом до 500 кг. Можно доукомплектовать станок патронами более для обработки труб до 350 мм в диаметре. Движение патронов осуществляется по вертикальным линейным направляющим высокой степени надежности и точности. Также для увеличения качества резки на станке реализована дополнительная поддержка труб.

Преимущества

Низкая стоимость и низкие эксплуатационные расходы:
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
Идеальный промышленный дизайн
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
Простая программа
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
Высокая производительность
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
Легкость в использовании и безопасность:
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
Доступность запасных частей

Особенности конструкции

Листовая станина

Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.
Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Сервостол для поддержки и автоматической выгрузки

Сервостол с активной поддержкой исключает провисание длинной трубы. Идеален для заготовок как круглого, так и не круглого сечения, позволяет отслеживать контур трубы на всех этапах вращения изделия, чего не позволяет сделать стандартная поддержка в форме цилиндра. Функция наклона стола, даёт возможность скатить трубу в зону приёма, снижая количество физической работы оператором станка.

Активная поддержка труб

Механизм автоматической загрузки и поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб любой формы. Автоматическое перемещение вверх-вниз в зависимости от формы обрабатываемых труб контролируется компьютером, позволяет поддерживать профильную трубу на всех этапах вращения.

3 пневматических зажимных патрона

Три патрона обеспечивают стопроцентное использование всей длины трубы! Оптимизируют любое производство. Пневматические патроны в 2 ~ 3 раза быстрее, чем традиционные электрические патроны. В стандартной комплектации станок позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также при установке 5-осевой головы позволяет резать швеллер, полосу, профили П-, L-, U- образной формы диагональю 20 - 240 мм и весом до 500 кг. При определенных настройках осуществляет резку без потери материала (с нулевым остатком). Возможность доукомплектовать станок патронами для обработки труб до 350 мм.
Автоматическая регулировка под диаметр обрабатываемых труб. Для синхронизации вращения патронов используется двухсторонний привод.

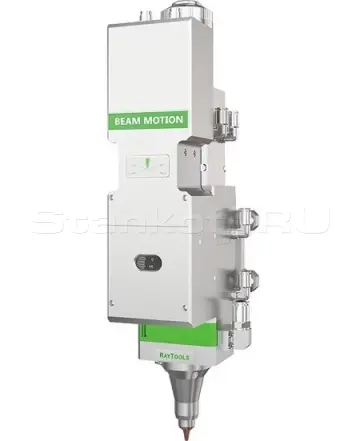

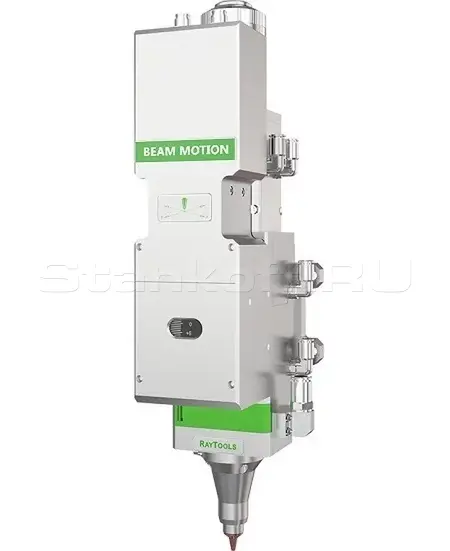

Остроконечная режущая голова с автофокусом Raytools BM110

Серия BM110 - это лазерные режущие головы с автофокусировкой, выпущенные компанией Raytools AG в 2019 году для оптоволоконных лазеров мощностью до 3 кВт. Имеют встроенный привод, который управляет фокусирующей линзой с помощью линейного механизма для автоматического изменения положения в пределах 24 мм. Пользователь может настроить программу непрерывной фокусировки, которая позволяет выполнять высокоскоростную перфорацию толстых пластин и резку листов различных толщин и типов металлов в автоматизированном режиме. Конструкция лазерной головы позволяет ей работать непрерывно и стабильно в течение длительного времени при высокой мощности.
В голове BM110 применяются линзы диаметром D30.
• Оптимизированная оптическая конфигурация, плавная и эффективная конструкция воздушного потока;
• Диапазон автофокуса составляет +10 ～ -14 мм, точность регулировки 0,05 мм;
• Максимальное ускорение привода фокусирующей линзы 10 м/с², максимальная скорость 6 м/мин;
• Защитные стекла φ24,9х1,5 мм и φ27,9х4,1 мм;
• В конструкции используется держатель линз выдвижного типа, что делает замену линз быстрой и простой;
• Вес ~5 кг.

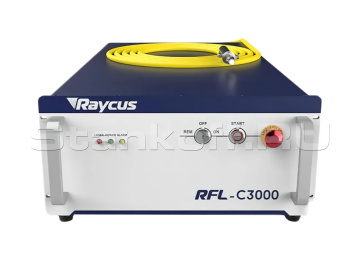

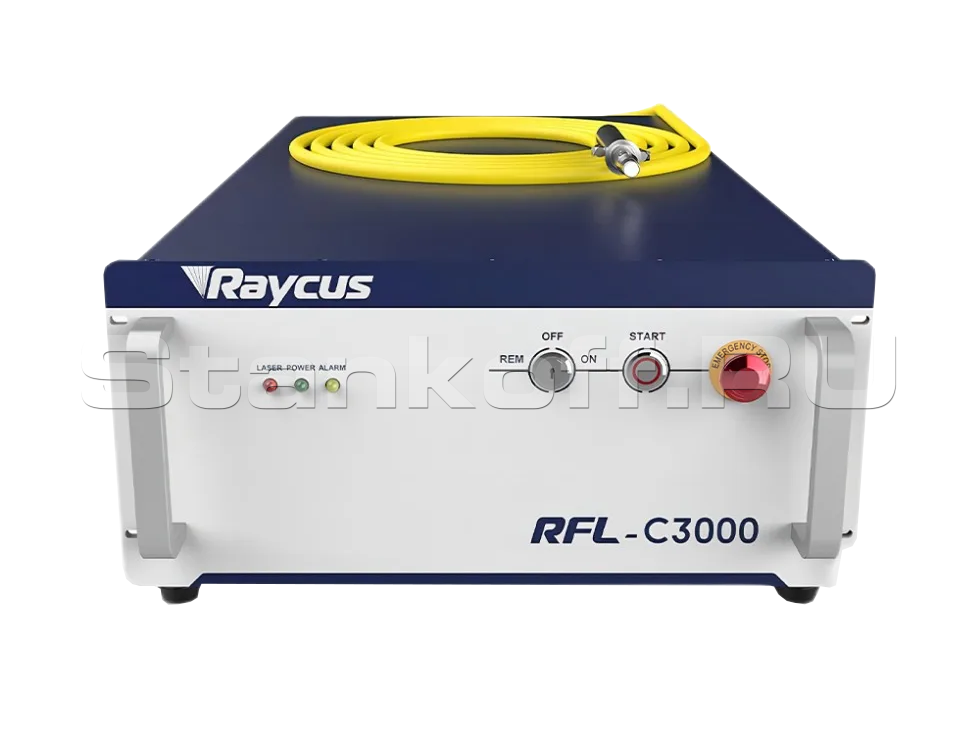

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводвигатели Fuji

Предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики. Сервосистемы Fuji Electric характеризуется самой современной технологией, простым управлением и чрезвычайно компактным исполнением.

Редуктор Motoreducer

Присутствует зубчатая передача с двойной поддержкой на закаленных и отшлифованных валах с полностью укомплектованными игольчатыми подшипниками, за счет этого увеличивается крутильная жесткость. Зазор ≤ 3 минут. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.

Зубчатая передача «шестерня-рейка» YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Высокоточные направляющие Hiwin

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Пропорциональный клапан Aventics

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Система управления FSCUT 5000A

FSCUT5000 – это система управления волоконным лазерным труборезным станком на базе технологии EtherCAT. FSCUT5000А используется на станках с 3-мя зажимными патронами. Система поддерживает работу с утилитой TubesT 3D Nesting, которая позволяет повысить производительность и минимизировать количество остаточного материала.

Интеллектуальная система ЧПУ

Простая в эксплуатации даже для новичков.
Поддержка множества видов графических файлов, включая DXF, PLT, DWG, AI, G-code, IGS (резка труб).
Поддержка нескольких языков.
Сигнализация низкого давления вспомогательного газа и ошибок резки.
Сигнальная лампа безопасности.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Комплектация

Режущая голова с автофокусом	Raytools (Швейцария)
Зубчатая передача «шестерня-рейка»	YYC / Twin (Тайвань)
Высокоточные направляющие	Hiwin / PEK (Тайвань)
Серводвигатели и драйверы	Fuji (Япония) / Veichi (Китай)
Редуктор	Motoreducer (Франция)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	FSCUT5000 (Китай)
Водяное охлаждение - чиллер	Hanli / S&A (Китай)
Пропорциональный клапан	Aventics (Германия)
Электрические компоненты	Schneider (Франция)
Вентилятор

Параметры подбора мощности для труборезного станка

	Круглые трубы
Диаметр труб	φ20-φ50		φ50-φ120		φ120-φ240
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	3 мм	4 мм	3 мм	6 мм	4 мм
1500 Вт	4 мм	4 мм	6 мм	4 мм	8 мм	4 мм
2000 Вт			8 мм	6 мм	12 мм	6 мм
3000 Вт			10 мм	8 мм	12 мм	6 мм
4000 Вт			12 мм	10 мм	14 мм	10 мм
	Профильные трубы
Диаметр труб	φ20-φ50		φ50-φ100		φ100-φ150
Мощность источника	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь	Черная сталь	Нержавеющая сталь
1000 Вт	3 мм	2 мм	3 мм	2 мм	6 мм	3 мм
1500 Вт	4 мм	3 мм	4 мм	3 мм	8 мм	4 мм
2000 Вт			6 мм	4 мм	12 мм	4 мм
3000 Вт			8 мм	4 мм	12 мм	6 мм
4000 Вт			10 мм	6 мм	14 мм	6 мм

Расходники

Название	Расход, шт./месяц	Срок службы, моточасы
Сопло	1-2	500
Защитное стекло	2	500
Фокусирующая линза	0,1	1500-2000

Выбор диаметра сопла

Материал	Толщина	Диаметр сопла
Углеродистая сталь	1 - 6 мм	1,4 мм
Углеродистая сталь	6 - 10 мм	2 мм
Нержавеющая сталь	1 - 3 мм	1,5 мм
	3 - 4 мм	2 мм
	5 - 6 мм	2,5 мм

Качество газов

Тип газа	Качество	Чистота газа,%	Содерж-е азота и аргона(N2 +Ar),‰	Содерж-е воды (H2O),‰
Кислород O2	3,5	≥99,95	≤500	≤5
Тип газа	Качество	Чистота газа,%	Содерж-е кислорода(O2),‰	Содерж-е воды (H2O),‰
Азот N2	4,5	≥99,995	≤10	≤5
Азот N2	5	≥99,999	≤3	≤5

Требования к условиям работы

Электричество	Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2%
Вспомогательный газ	Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9%
Прибор для сжатия воздуха	Давление 14 бар Объем 1 м³
Температура	Диапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером.
Влажность	Температура точки росы воздуха должна быть менее 10° для предотвращения процессов конденсации в охлажденных частях машины.
Фундамент	Фундамент для станка должен быть ровным и без вибраций
Листовой металл	Однородный, ровный и чистый

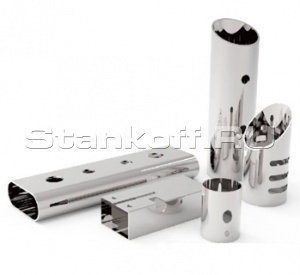

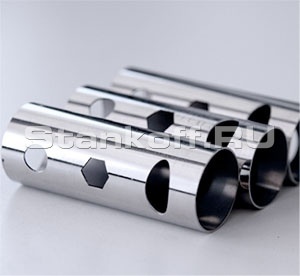

Получаемые изделия

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Длина волн, Нм	1080
Параметры обработки
Диаметр круглых труб, мм	20 – 240
Стороны обработки квадрата, мм	20 – 240
Минимальный остаток по трубе, мм	0
Максимальный вес труб, кг	500
Толщина резки (нерж. сталь), мм	6
Толщина резки (углерод. сталь), мм	10
Исполнение
Тип патрона	Пневматические
Скоростные характеристики
Максимальная скорость холостого хода по оси X, м/мин	80
Макс. скорость вращения патронов, об/мин	100
Ускорение, G	1
Точность позиционирования, мм	±0,05
Точность повторного позиционирования, мм	±0,03
Электропитание
Частота напряжения, Гц	50
Габаритные параметры
Габаритные размеры станка, мм	16850 × 1750 × 2350
Вес нетто, кг	7500
