Создание индивидуальной лампы с помощью лазерного станка

Данный проект был выполнен нашей группой в институте, он идеально подойдет для тех, кто только начинает своё знакомство с лазерной резкой. Конечная цель этого проекта создание своей необычной лампы из фанеры. Навыки приобретенные при выполнении данного руководства обязательно пригодятся вам и при выполнении более сложных задач.

Примечание: данная статья является переводом.

Материалы:

  • Лазерный станок;
  • Программа «Rhinoceros» с редактором «Grasshopper»;
  • Иллюстратор;
  • Картон для создания прототипа;
  • Ножницы или канцелярский нож;
  • Фломастер;
  • Лампа;
  • Основание лампы;
  • Фанера;
  • Лампочка.

Шаг 1: Первоначальная концепция

Работая в группе, мы провели анализ различных дизайнов ламп, узоров и техник, которые вдохновили нас к окончательному дизайну. На основе этих изображений мы создали доску настроения, основанную на наших идеях, и сузили рамки.

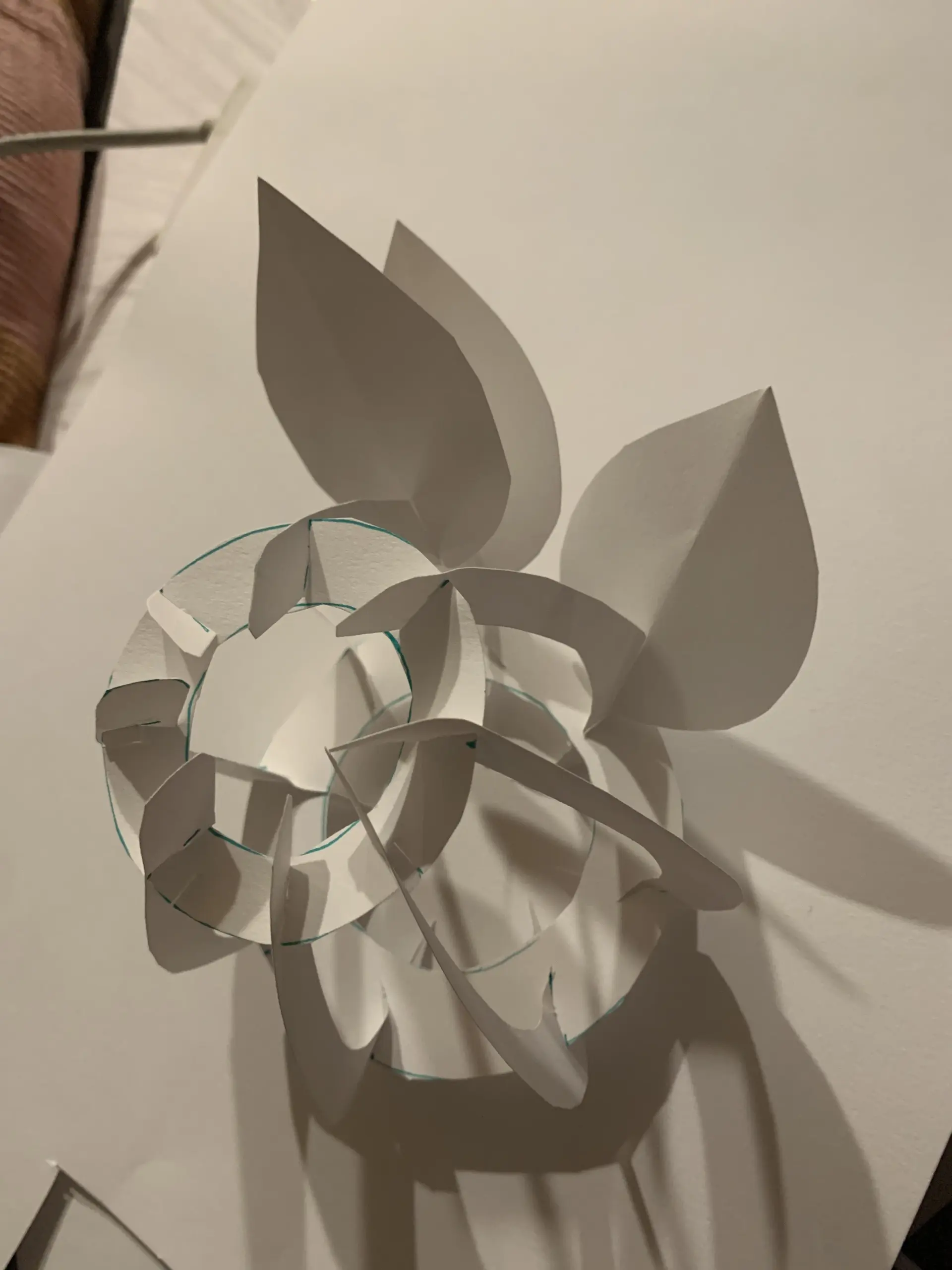

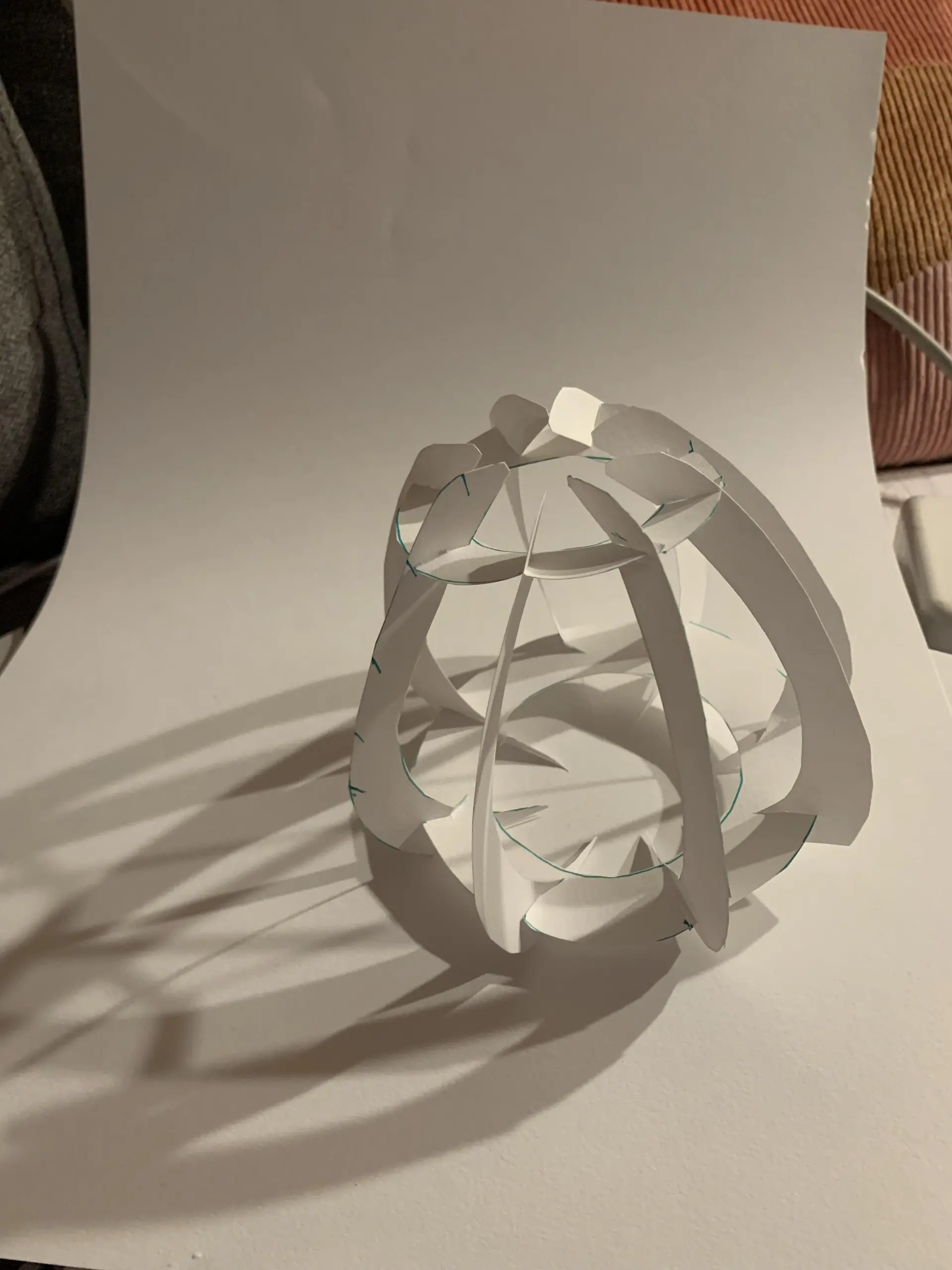

Шаг 2: Бумажный прототип

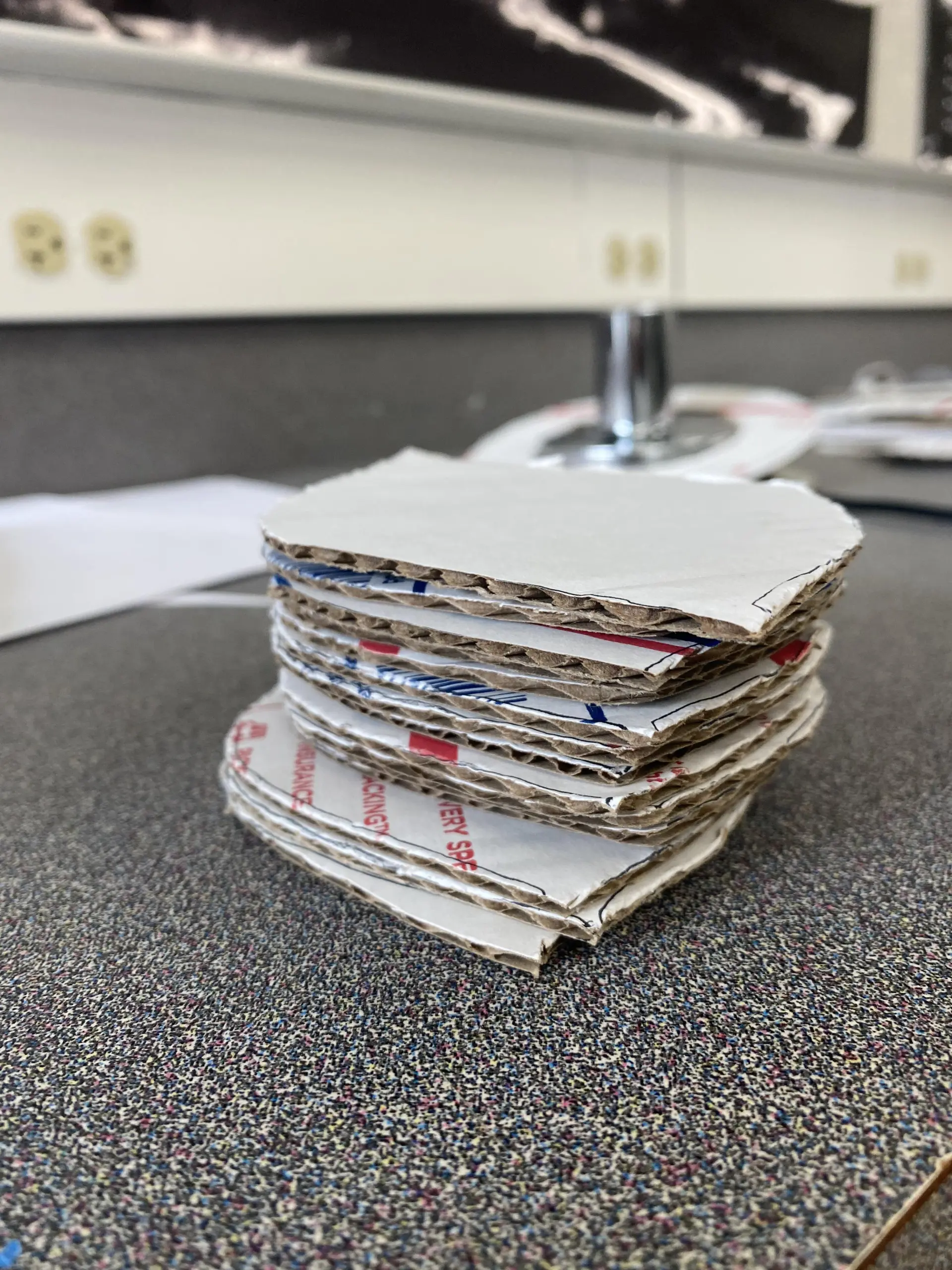

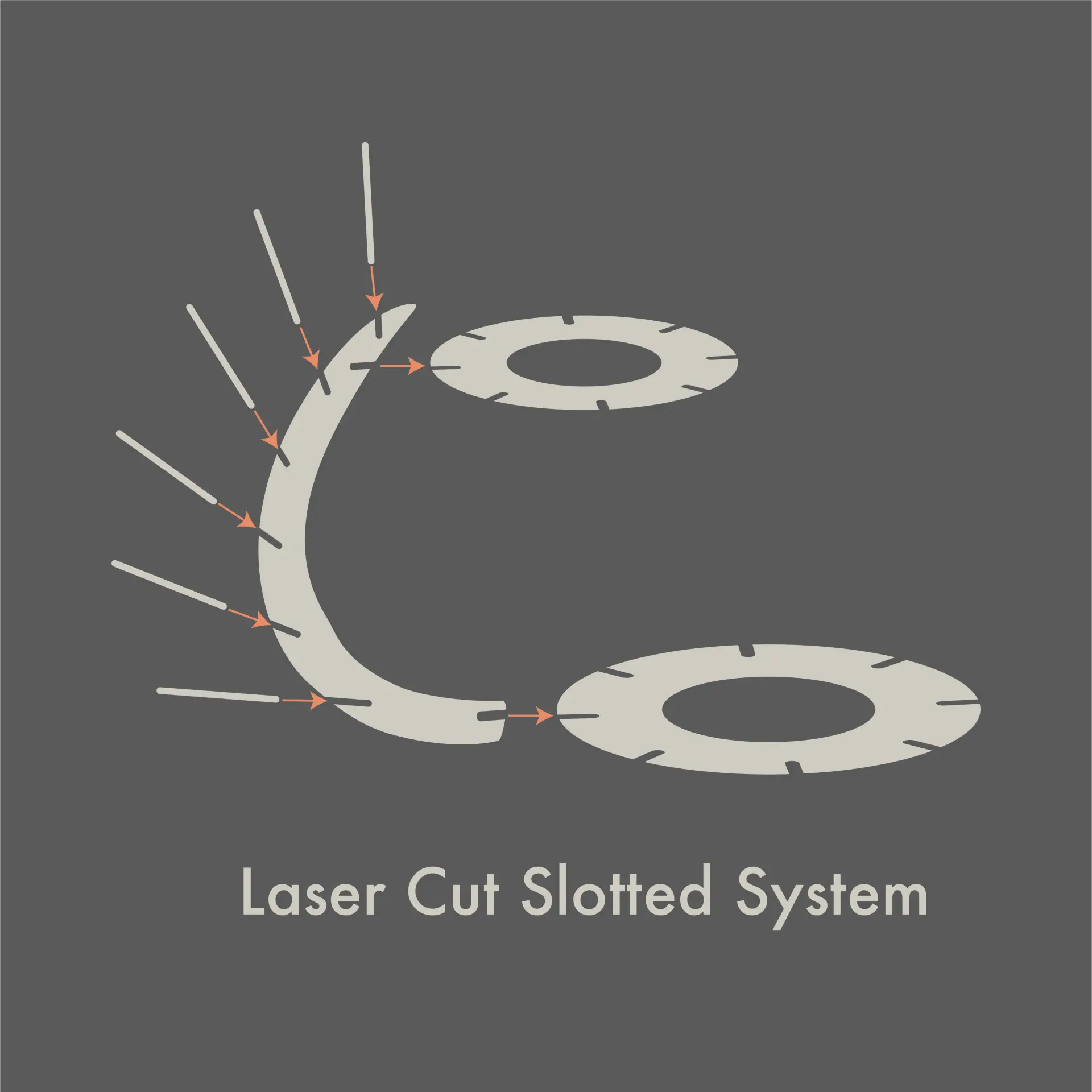

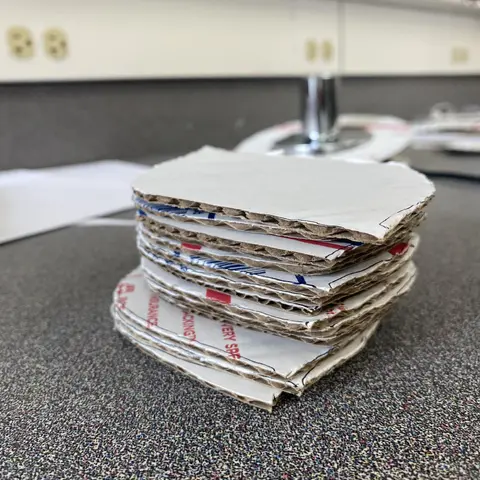

Мы создали прототип нашей конструкции, используя картон, чтобы определить размеры листьев, количество разрезов, которые нам понадобятся, и то, как все части будут стыковаться вместе.

Шаг 3: Проверка дизайна

Когда размеры прототипа были определены, мы сделали несколько предварительных эскизов в программе Illustrator и поняли, что размеры нужно подкорректировать.

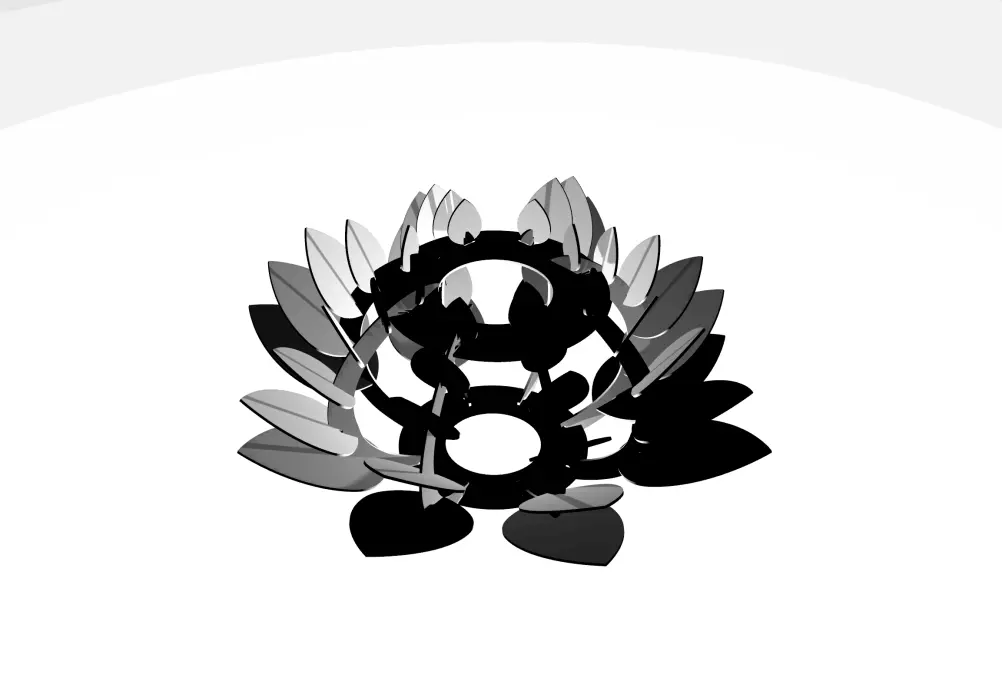

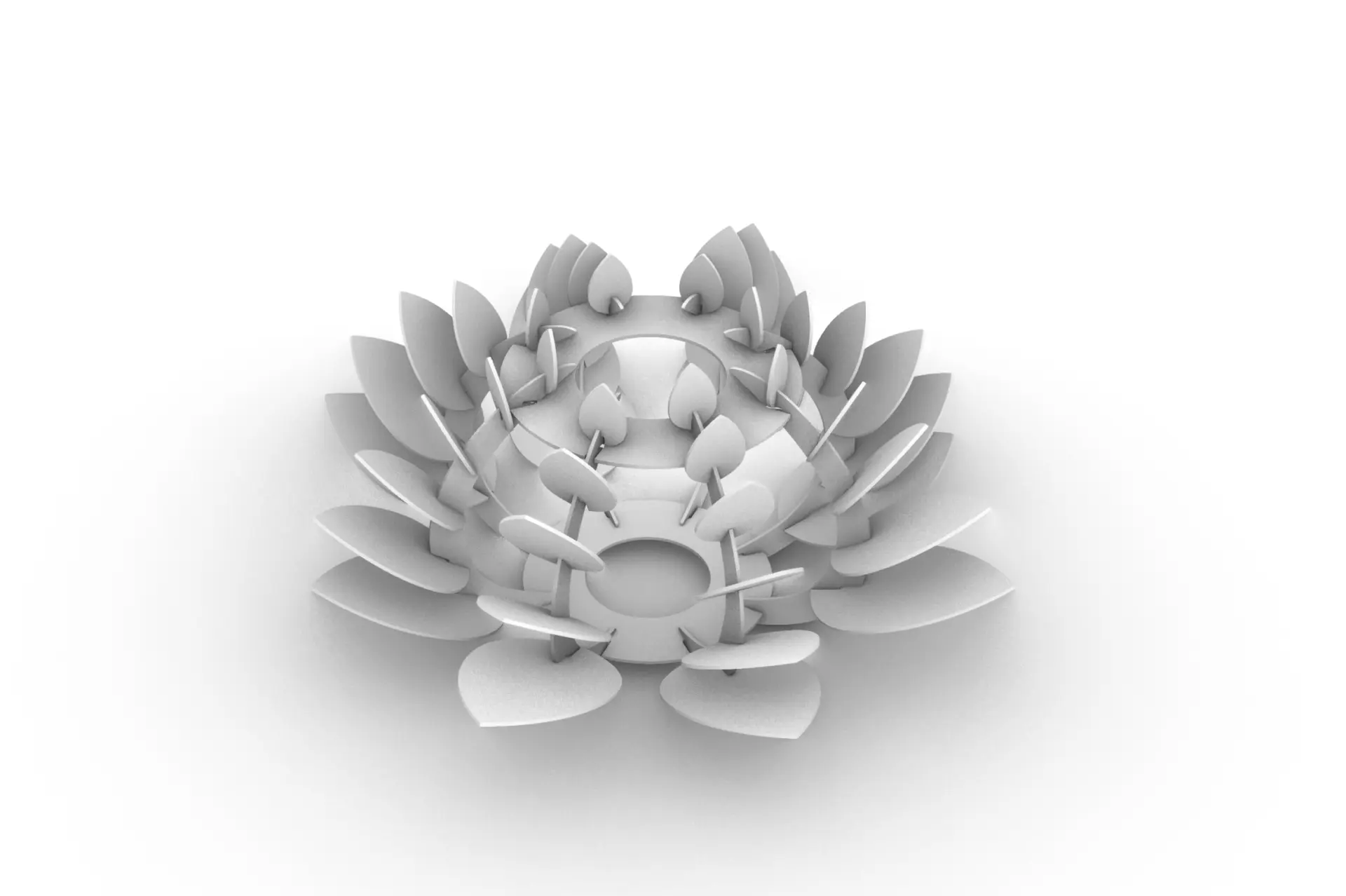

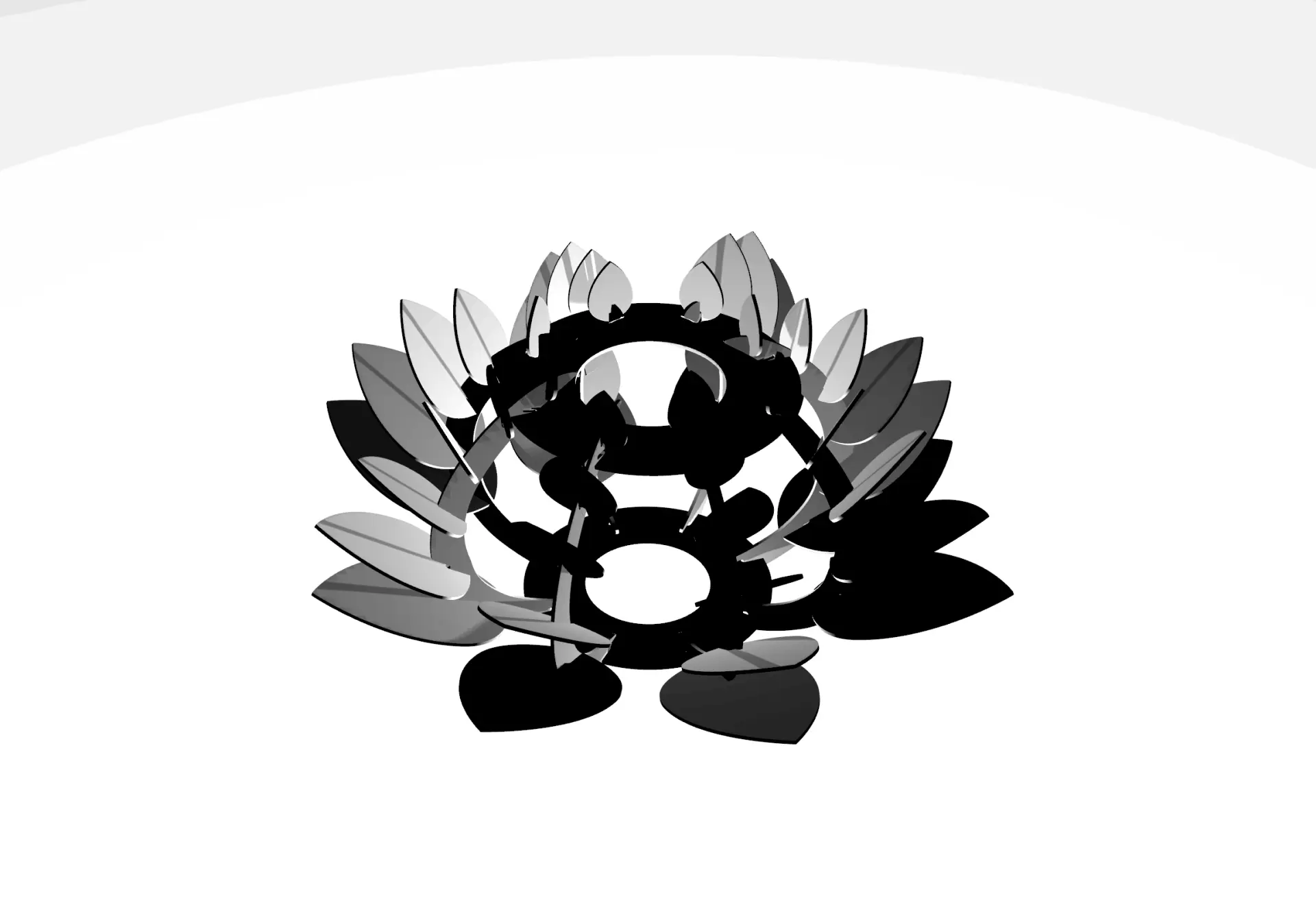

Шаг 4: 3D прототип

Мы взяли эскизы из иллюстратора и импортировали их в Rhino, чтобы получить точные и последовательные размеры деталей. Отсюда мы смогли увидеть некоторые проблемы сборки и особенности в дизайне.

Заметки, которые мы сделали:

  • Постепенное изменение размера листьев;
  • Сделать круг на вершине меньше;
  • Отредактировать большие промежутки между листьями;
  • Расположения листьев должно быть более вертикальным;
  • Сделать листья шире;
  • Сделать больше стеблей + листьев.

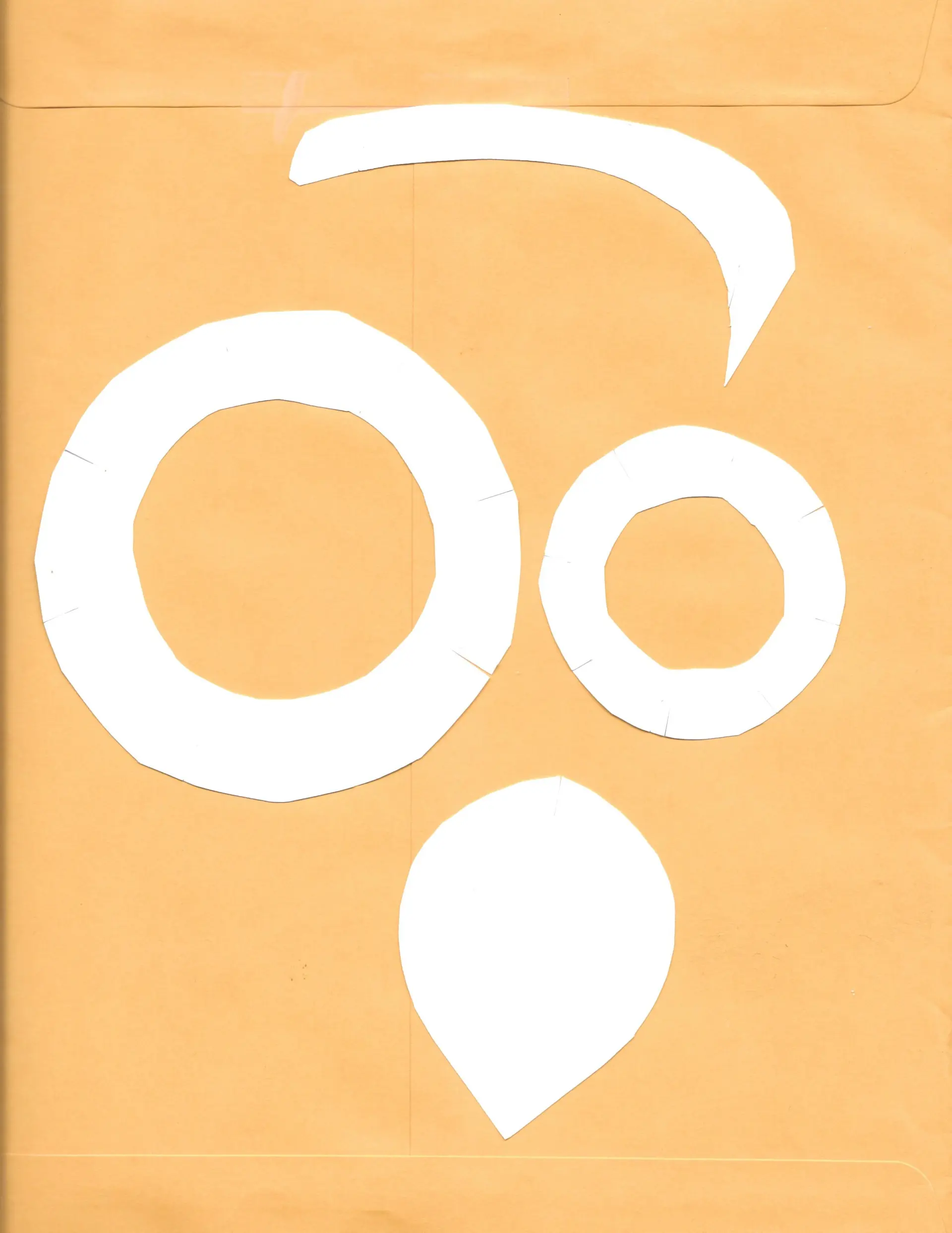

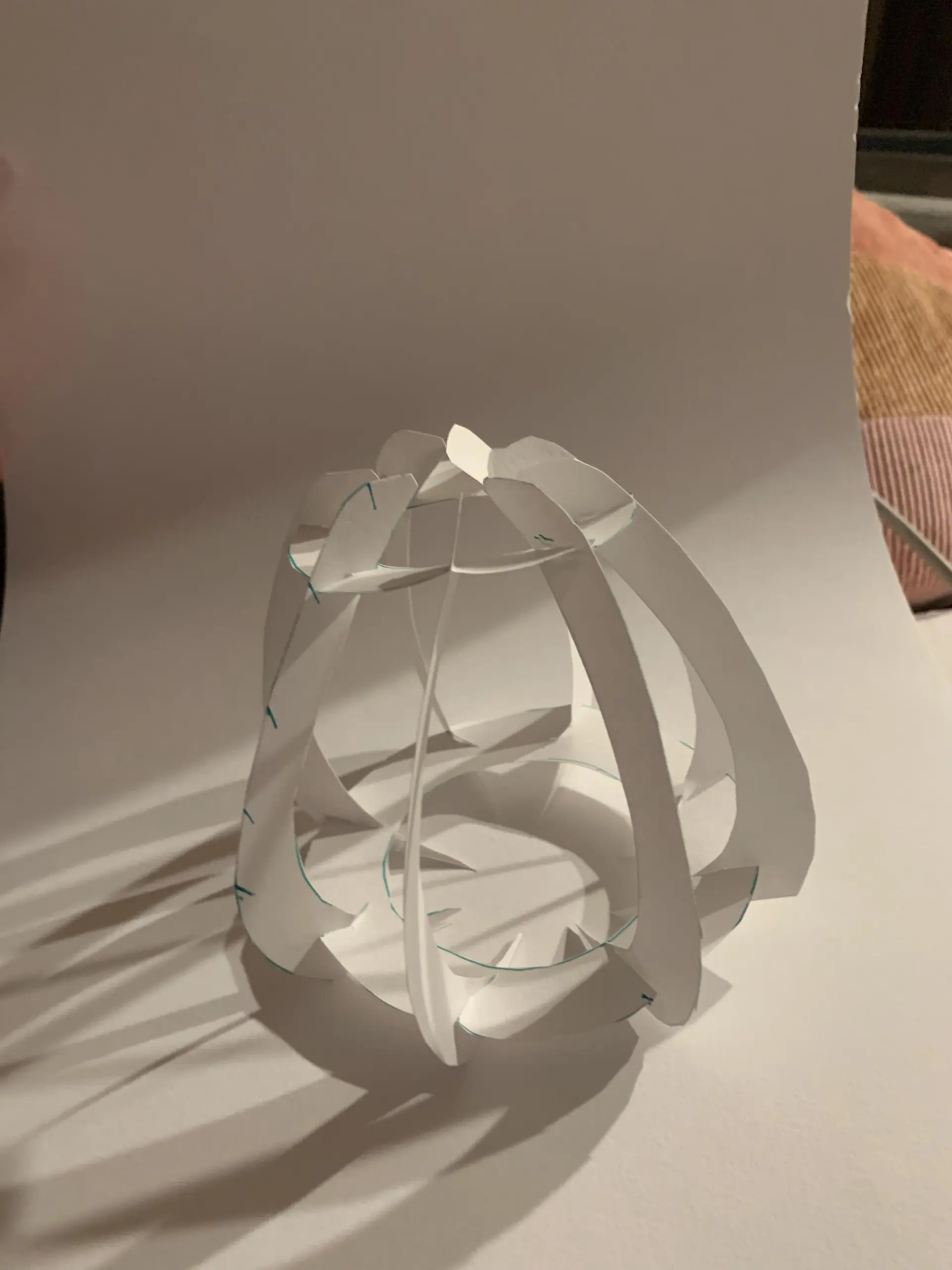

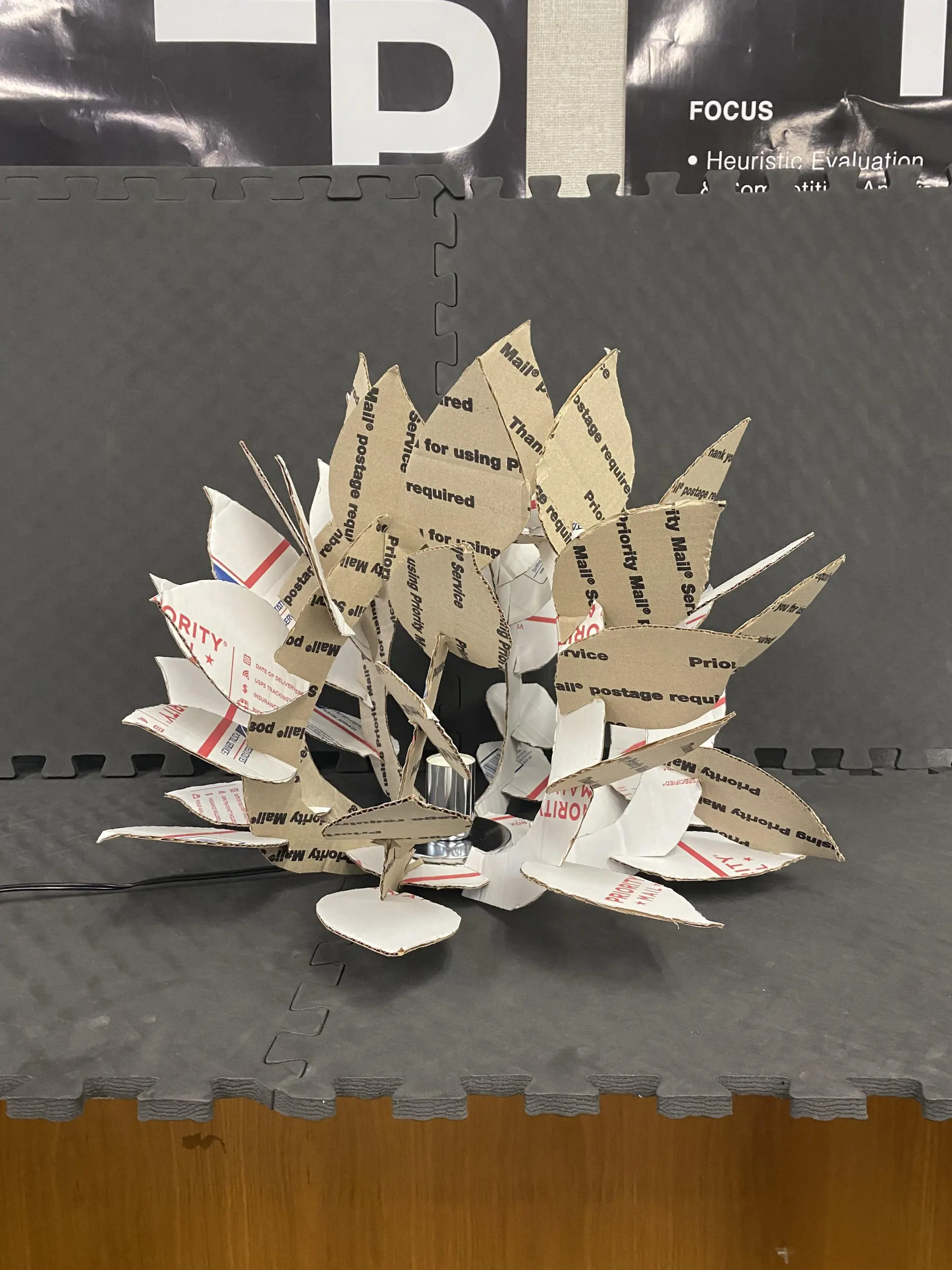

Шаг 5: Возвращаемся к прототипу

После того, как в 3D-версию были внесены некоторые исправления, мы сделали еще один прототип, чтобы довести до совершенства форму и размеры. Затем размеры на бумаге были отсканированы и отрисованы в иллюстраторе, чтобы обеспечить точность.

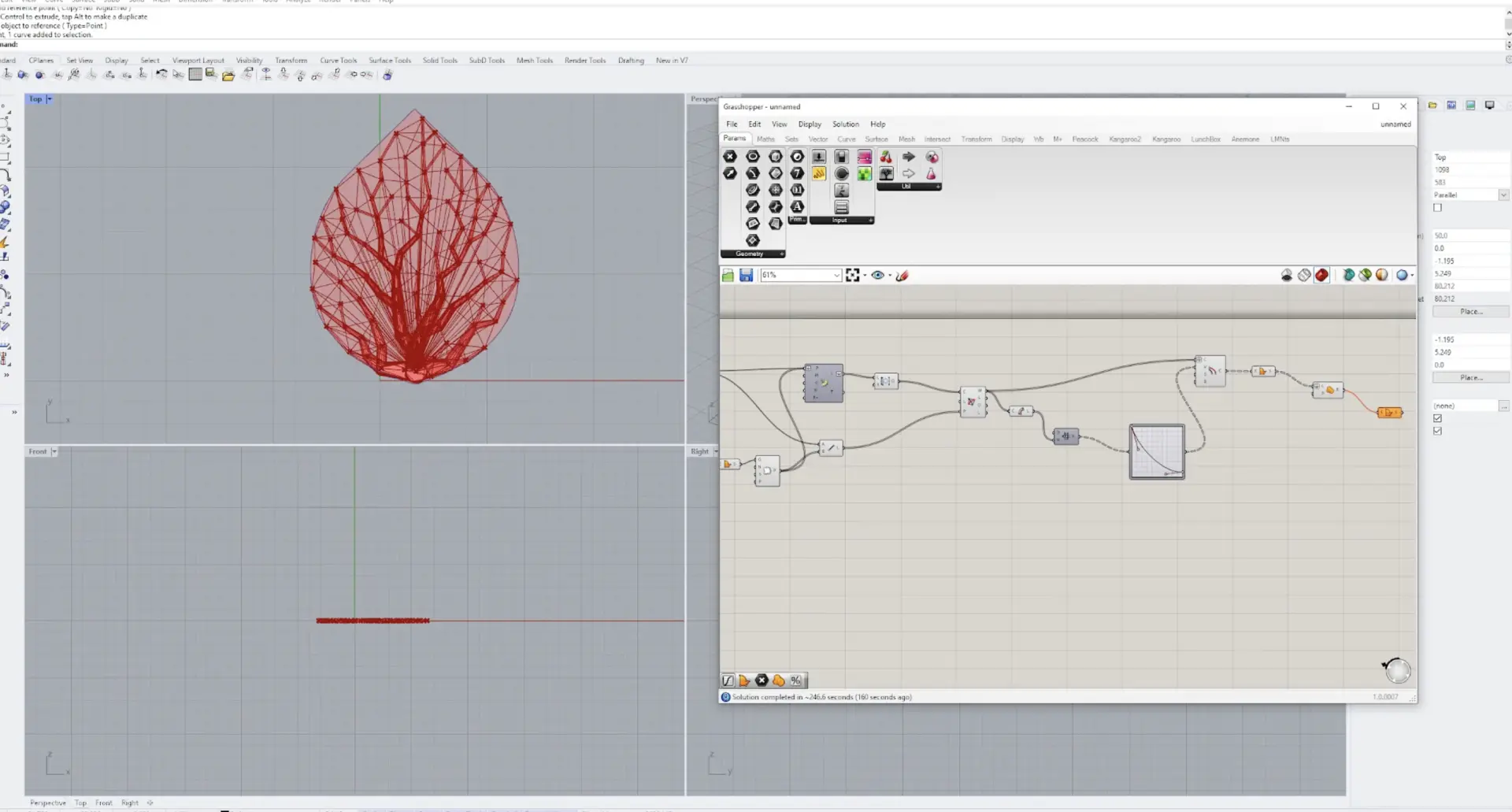

Шаг 6: Создание листьев в Grasshopper

Перейдя в Rhino, мы создали ветвящийся узор листьев с помощью алгоритмического проектирования. На этом шаге мы можем изменять количество ветвей, толщину и длину. Из-за нехватки времени мы сохранили листья в том же виде.

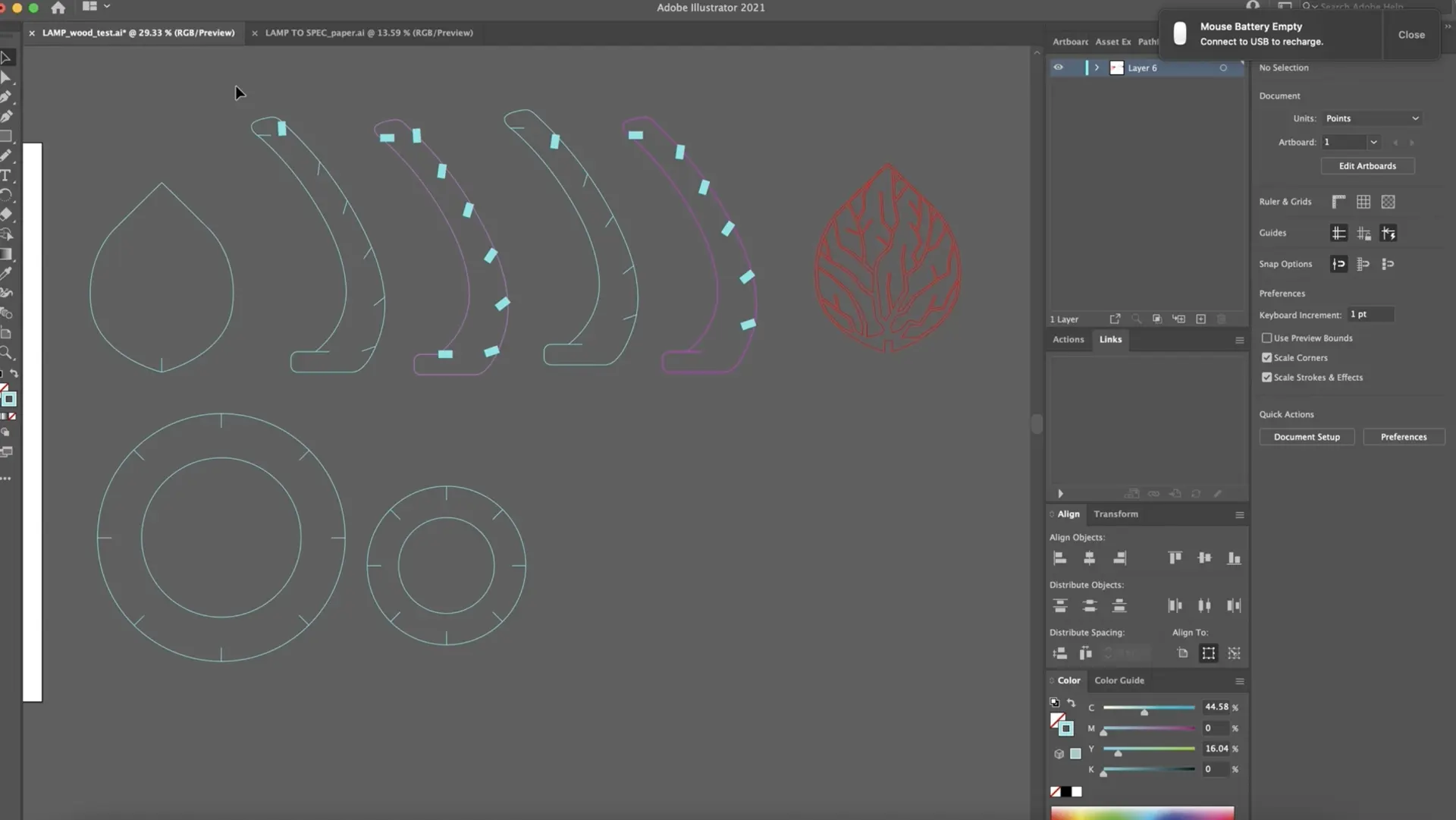

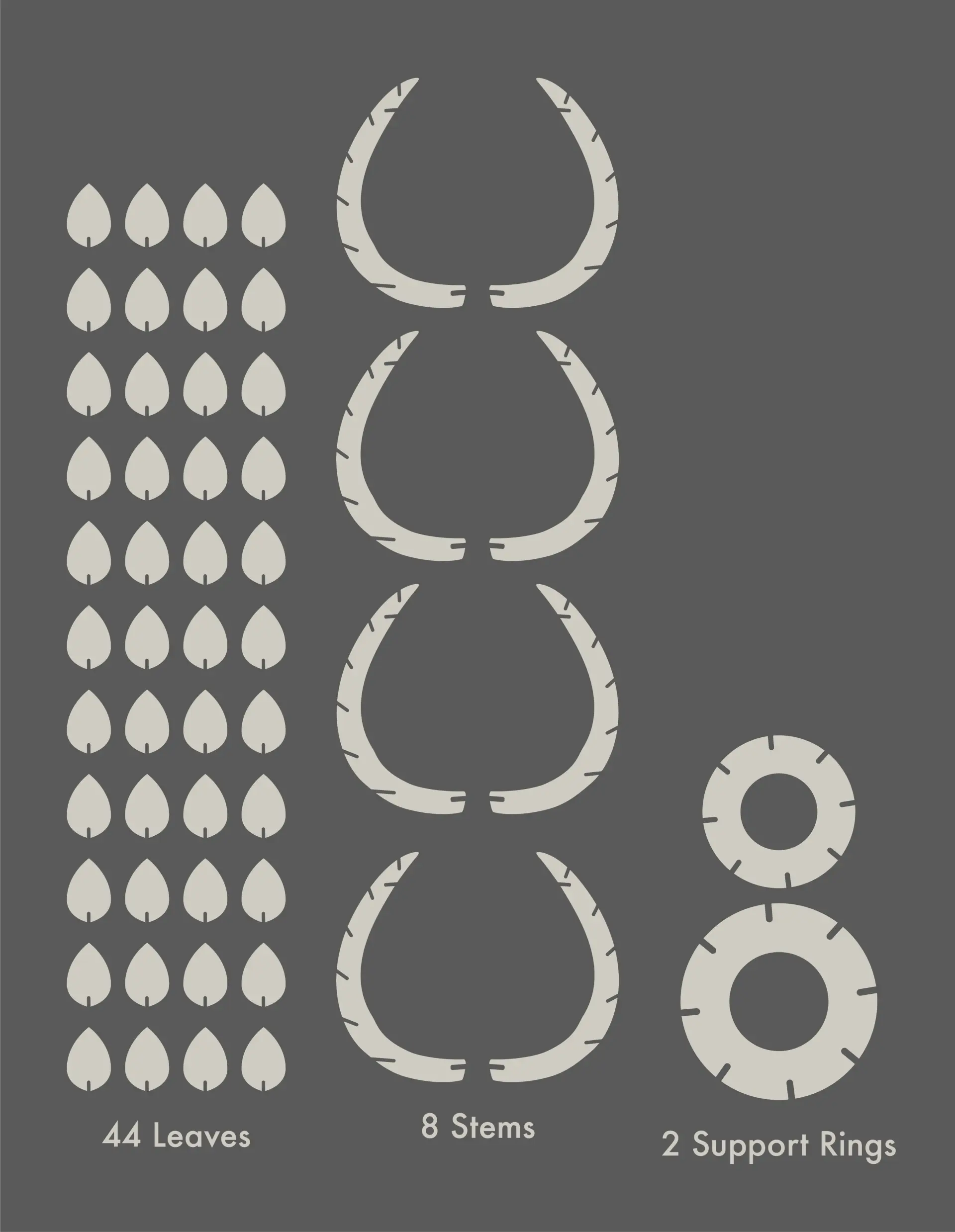

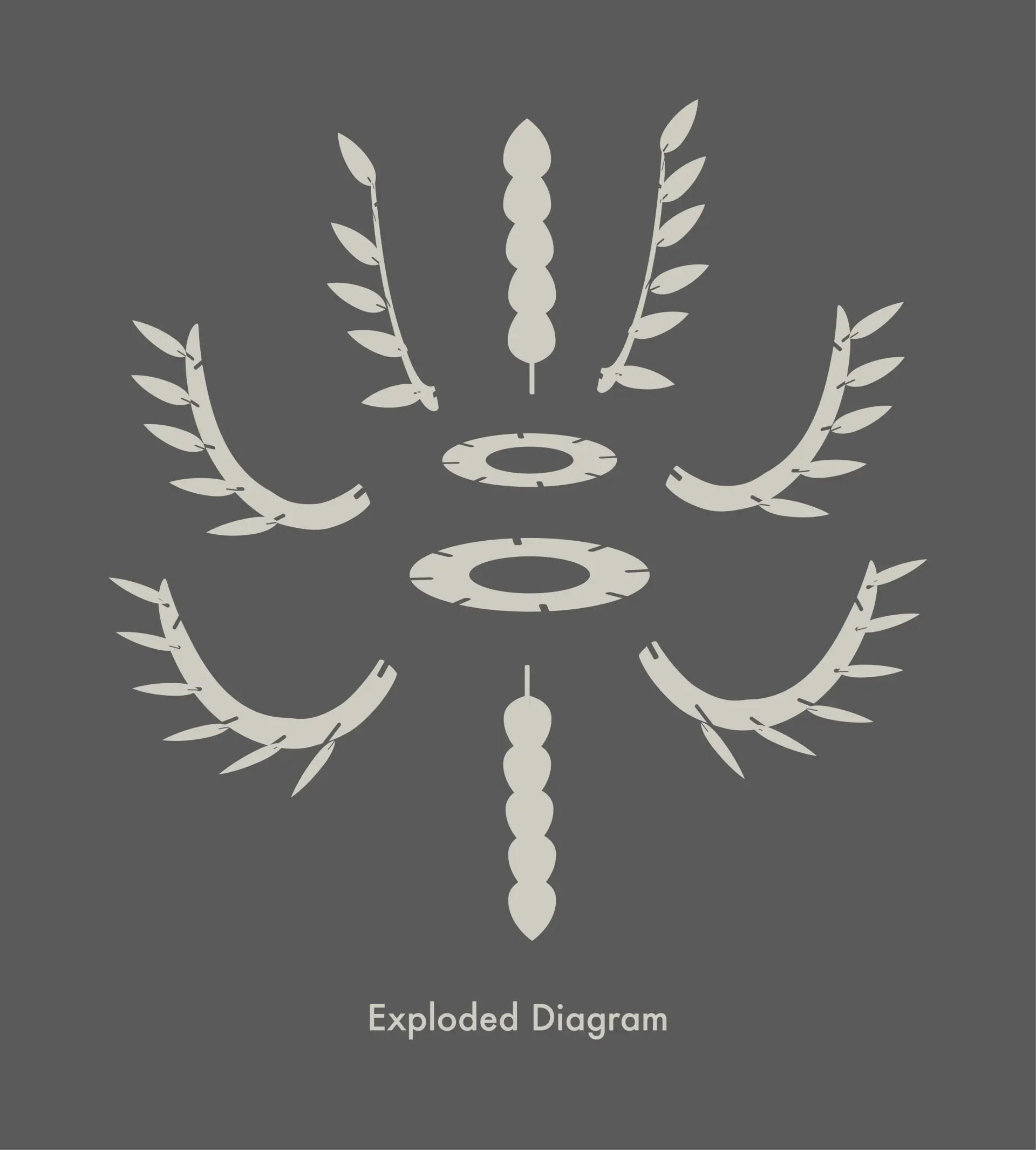

Шаг 7: Окончательная обработка в Illustrator

Перед тем, как вырезать лазером нужный нам узор, мы приводим сначала в порядок ветви, стебли и общую структуру в иллюстраторе. Теперь всё готово к печати!

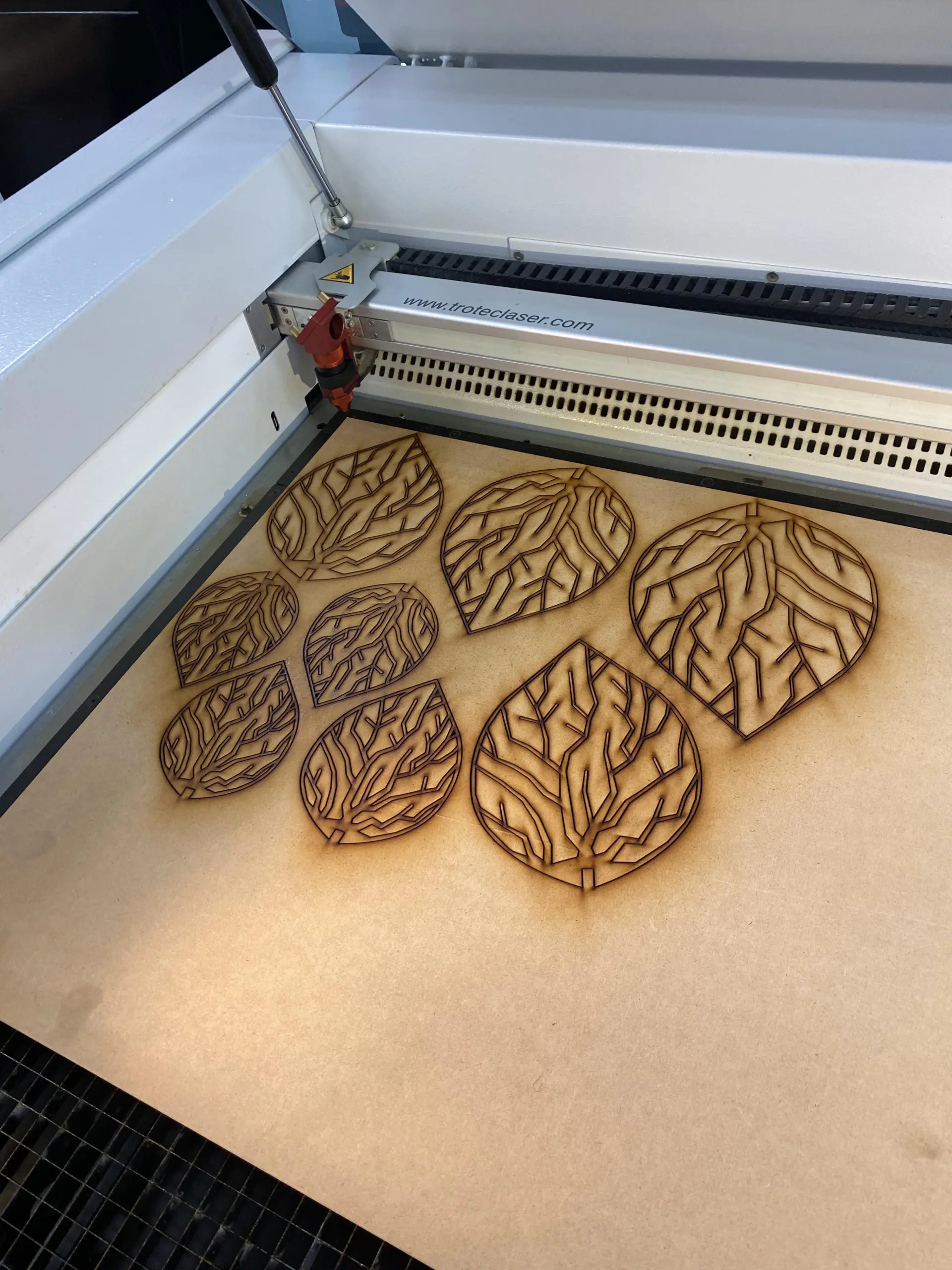

Шаг 8: Лазерная резка

Лазерная резка осуществлялась на станке Trotec Speedy 400. Мы вырезали около 55 листьев из фанеры, 44 из них были успешными.

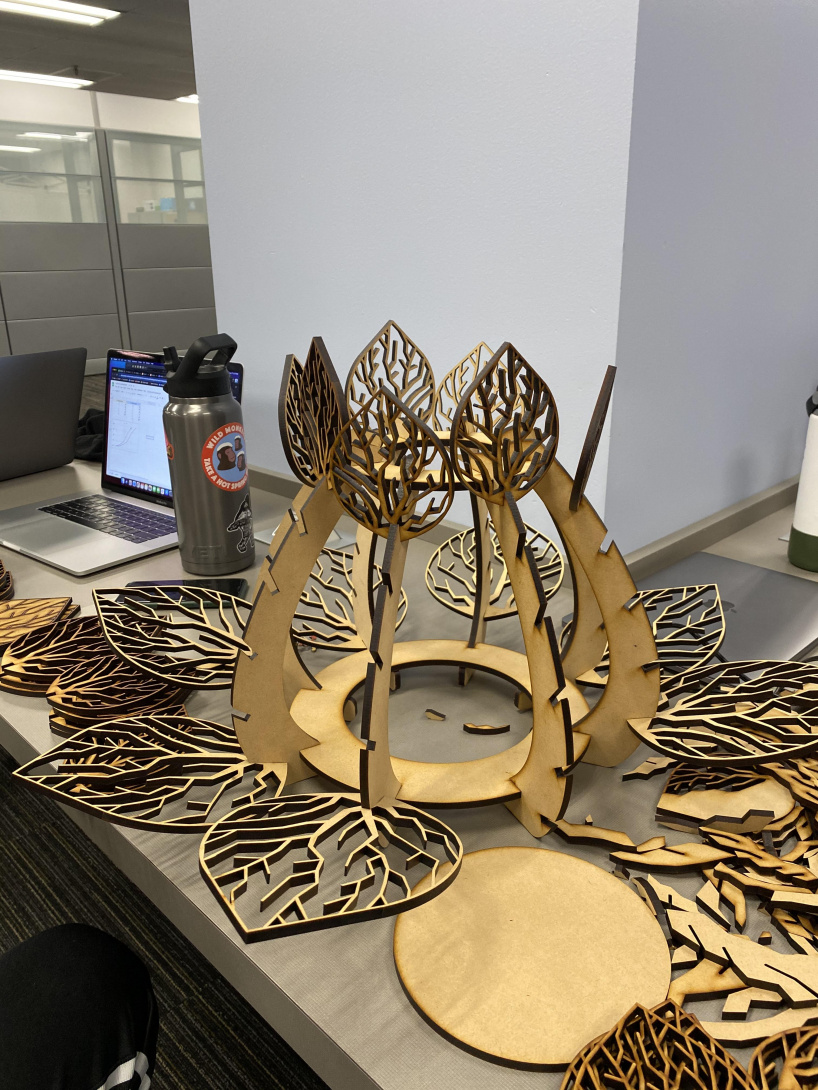

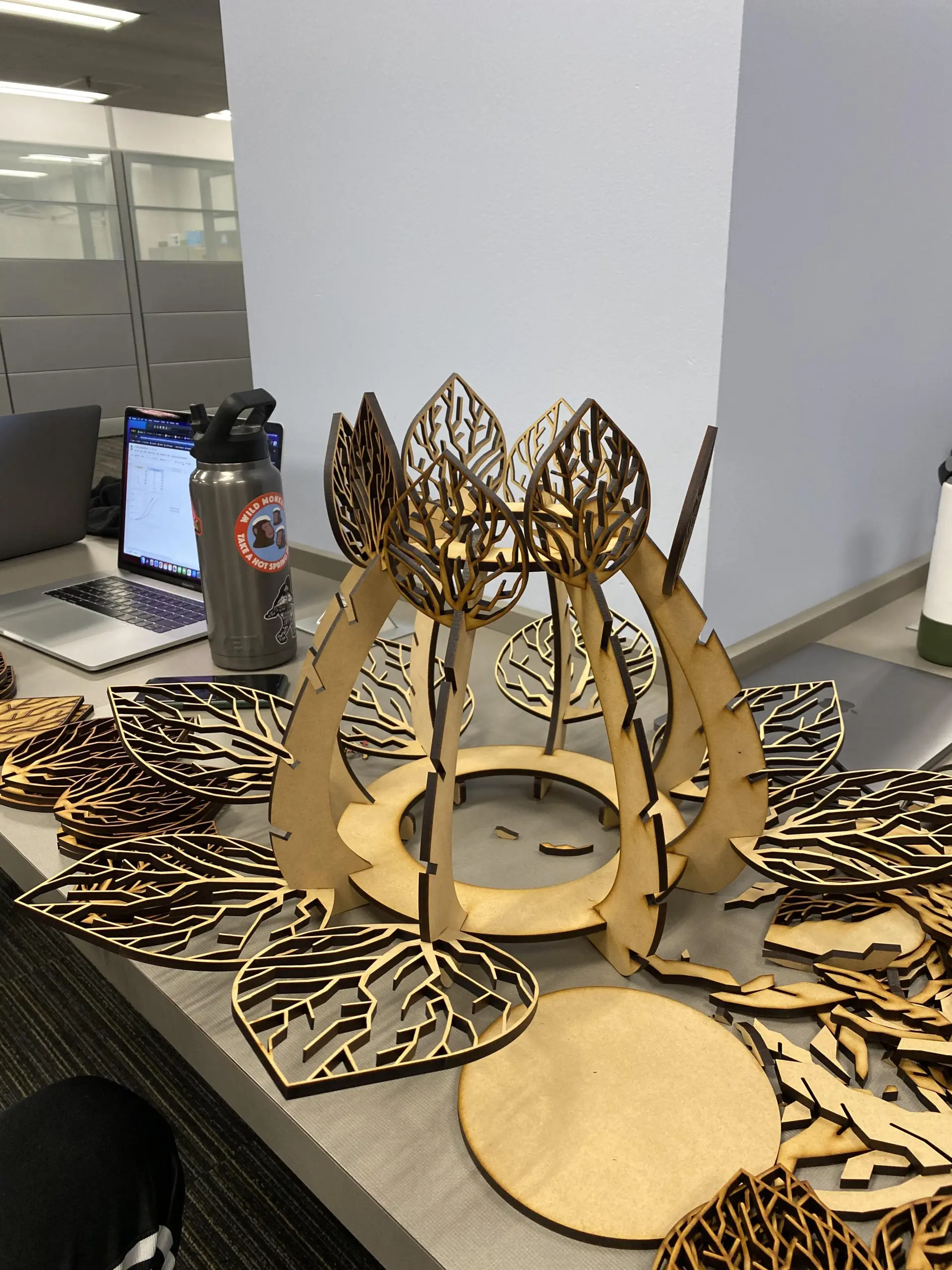

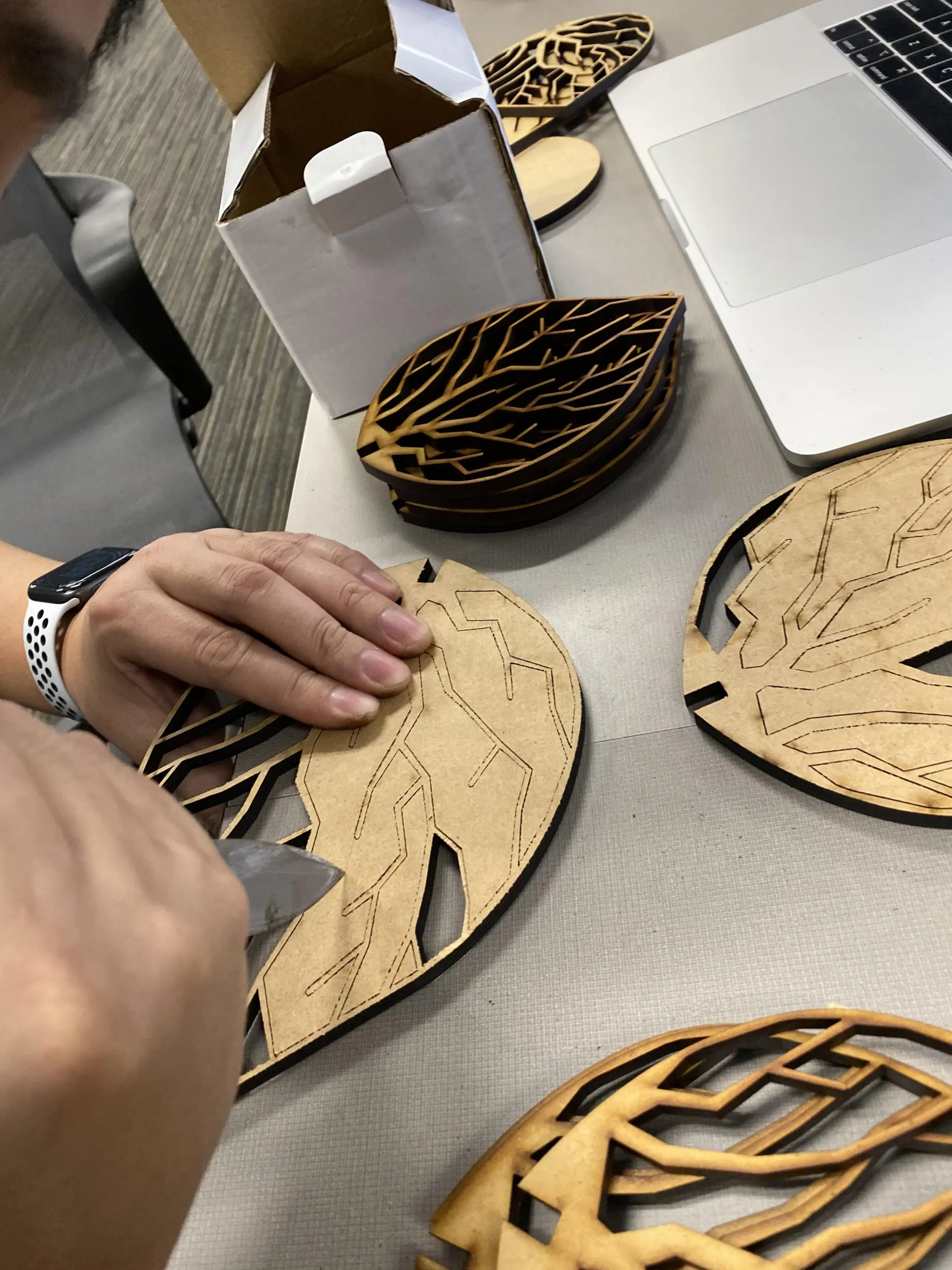

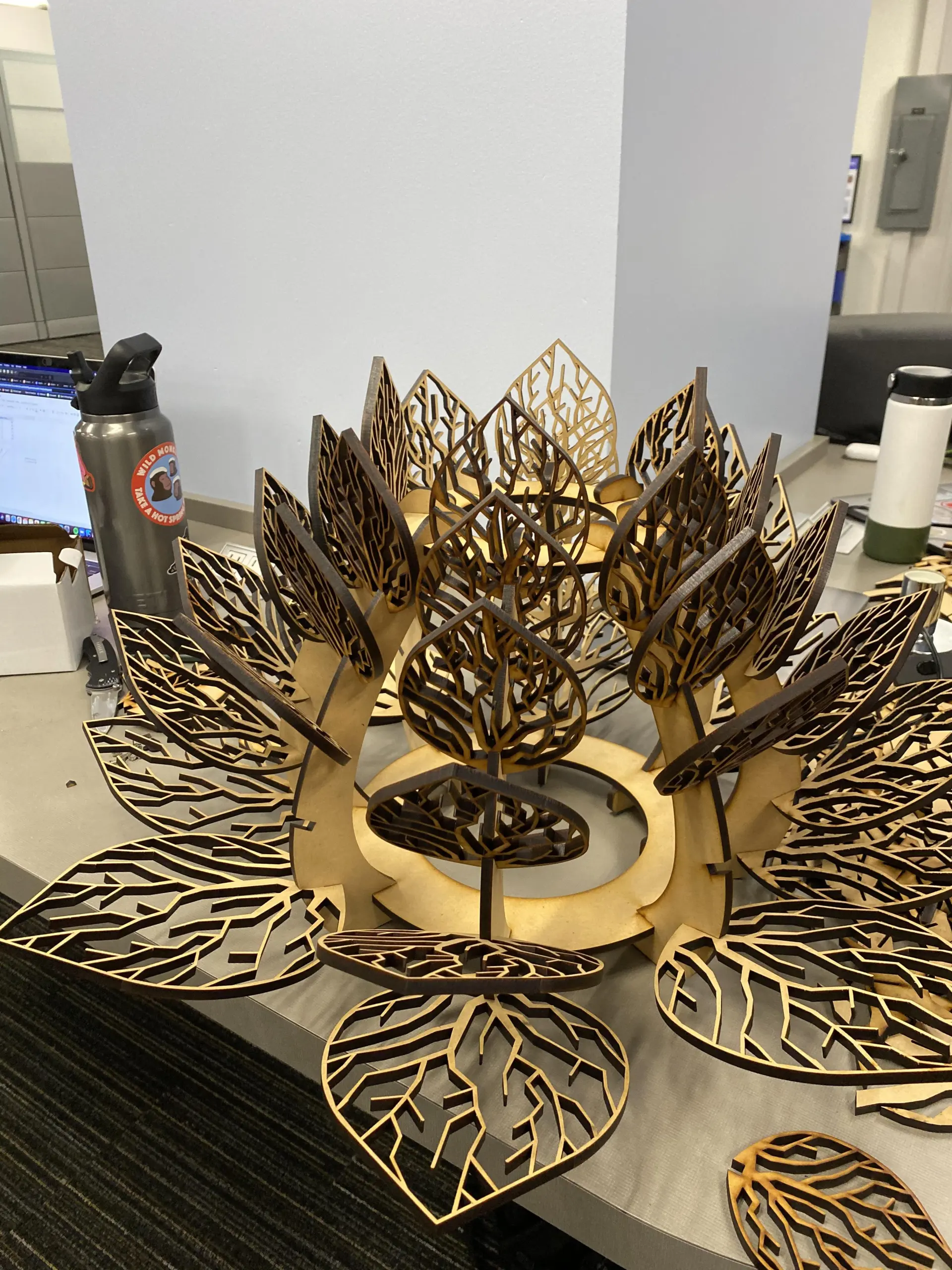

Шаг 9: Собираем поделку

Затем мы собрали листья на ветках и добавили основание и лампочку.

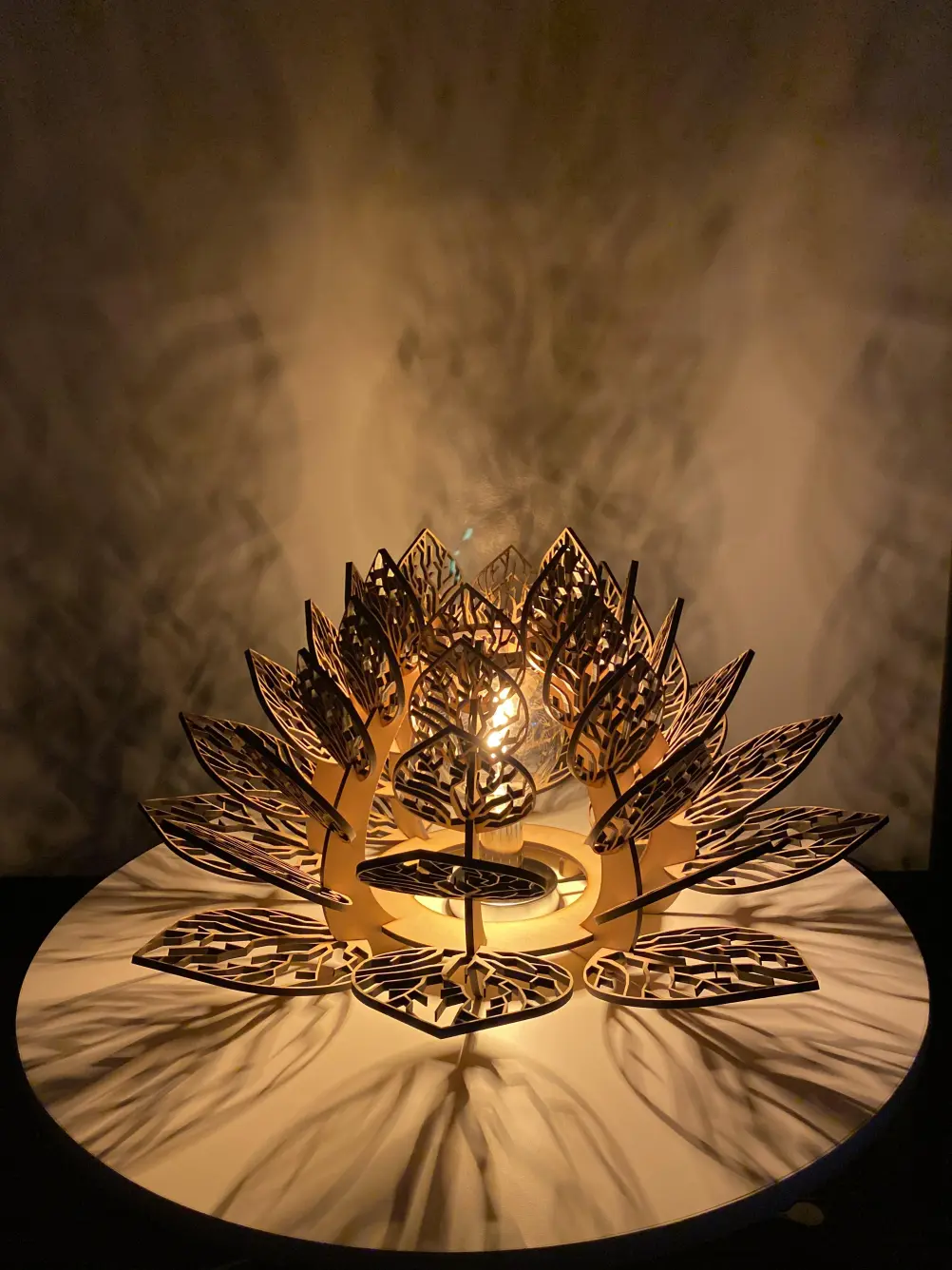

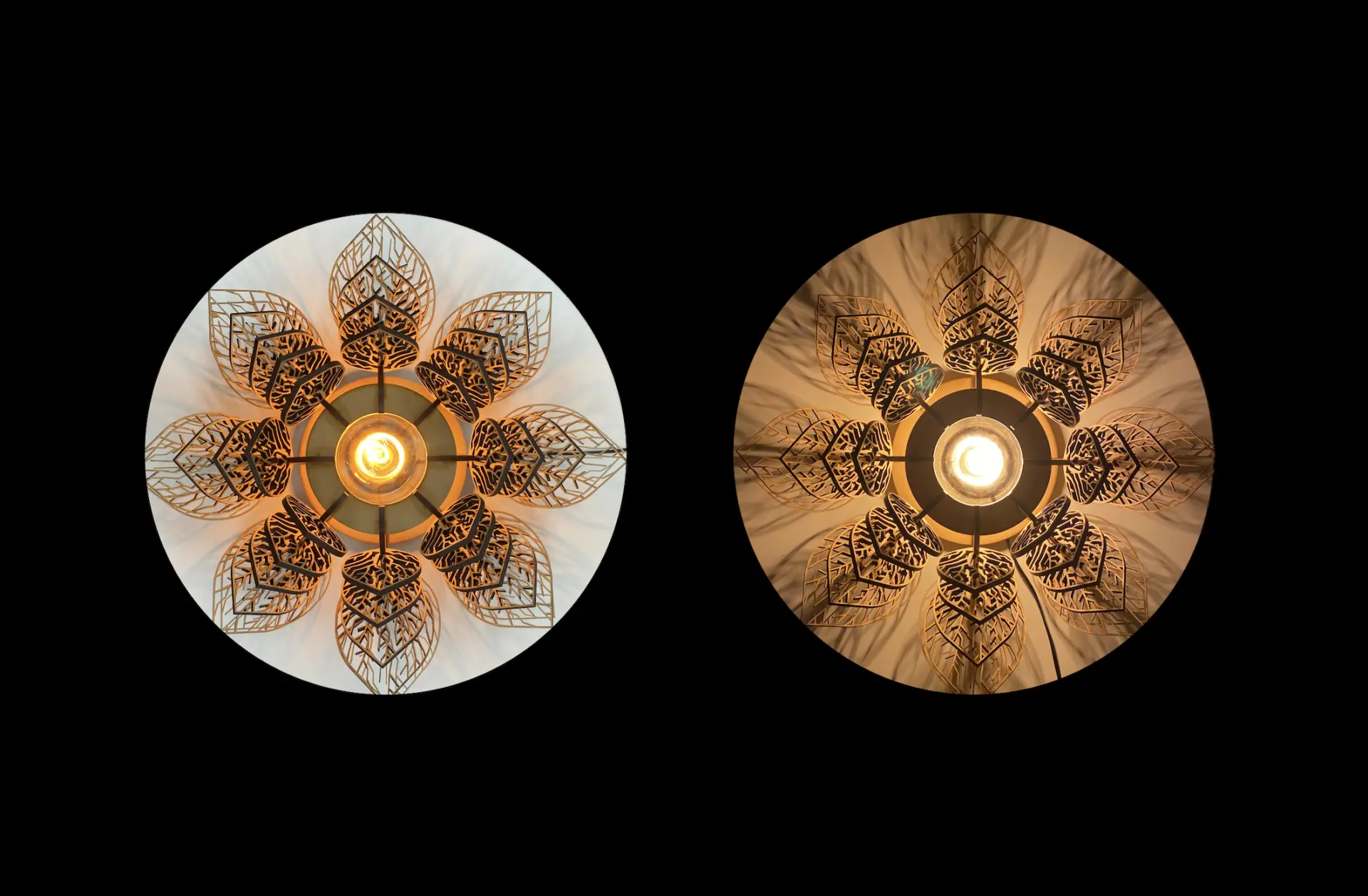

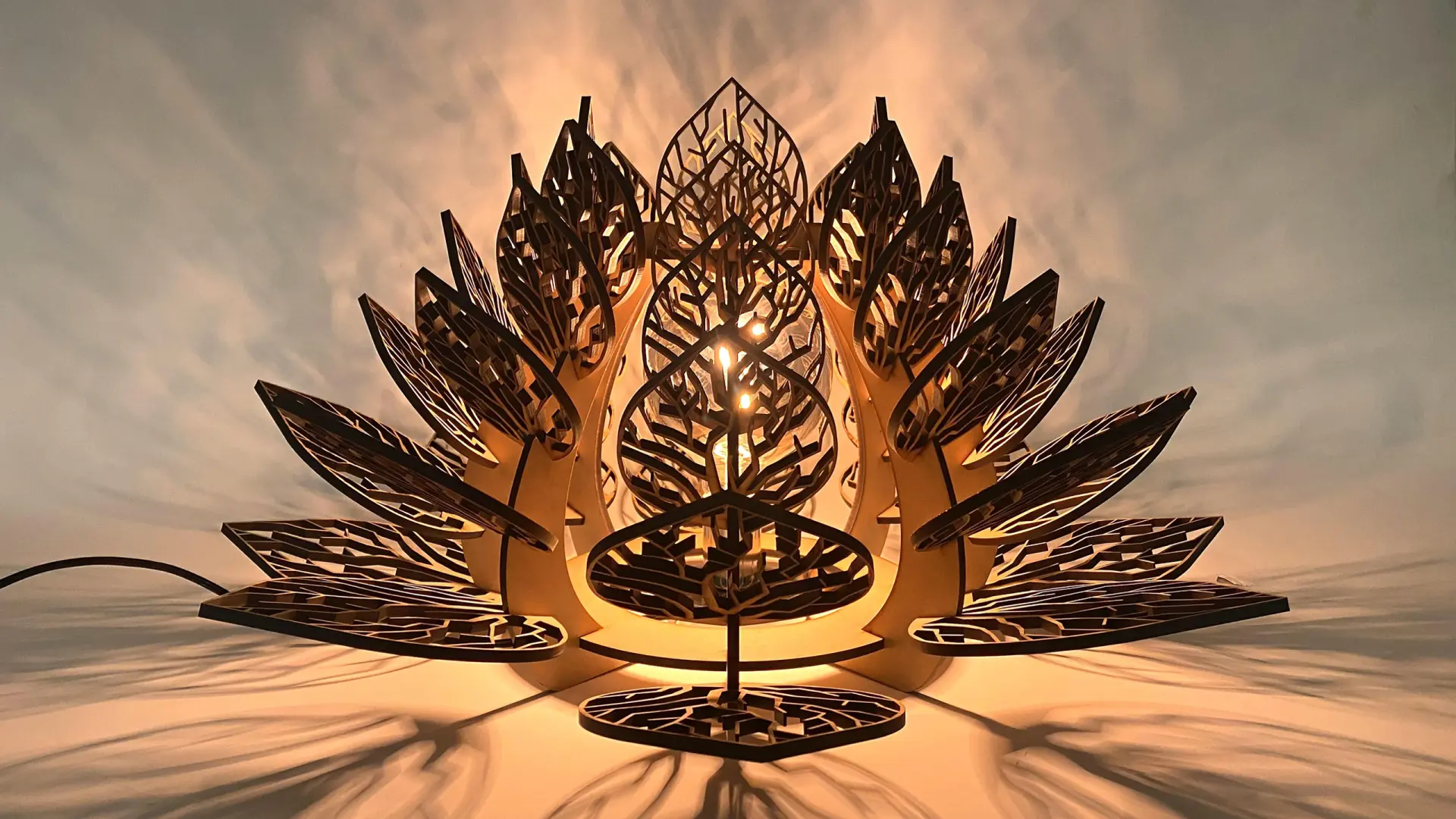

Шаг 10: Лампа готова

Мы были очень довольны результатом!

Ниже мы приводим некоторые выводы из проекта:

  • Для разнообразия можно сделать различные узоры для каждого листа;
  • Можно оставить меньше пространства между листьями;
  • Можно сделать больше листьев и веток.

Советуем вам прочитать статьи опубликованные в нашем блоге ранее: «‎Верстак для ребёнка с инструментами своими руками! Чертежи прилагаются!»‎ и «‎Книга с головоломками — классный DIY проект для лазерного станка!‎»‎.

Если вам понравилась статья, то ставьте лайк, делитесь ею со своими друзьями и оставляйте комментарии!
