Запуск станка для земляков — пусконаладка гидравлического листогиба в Казани

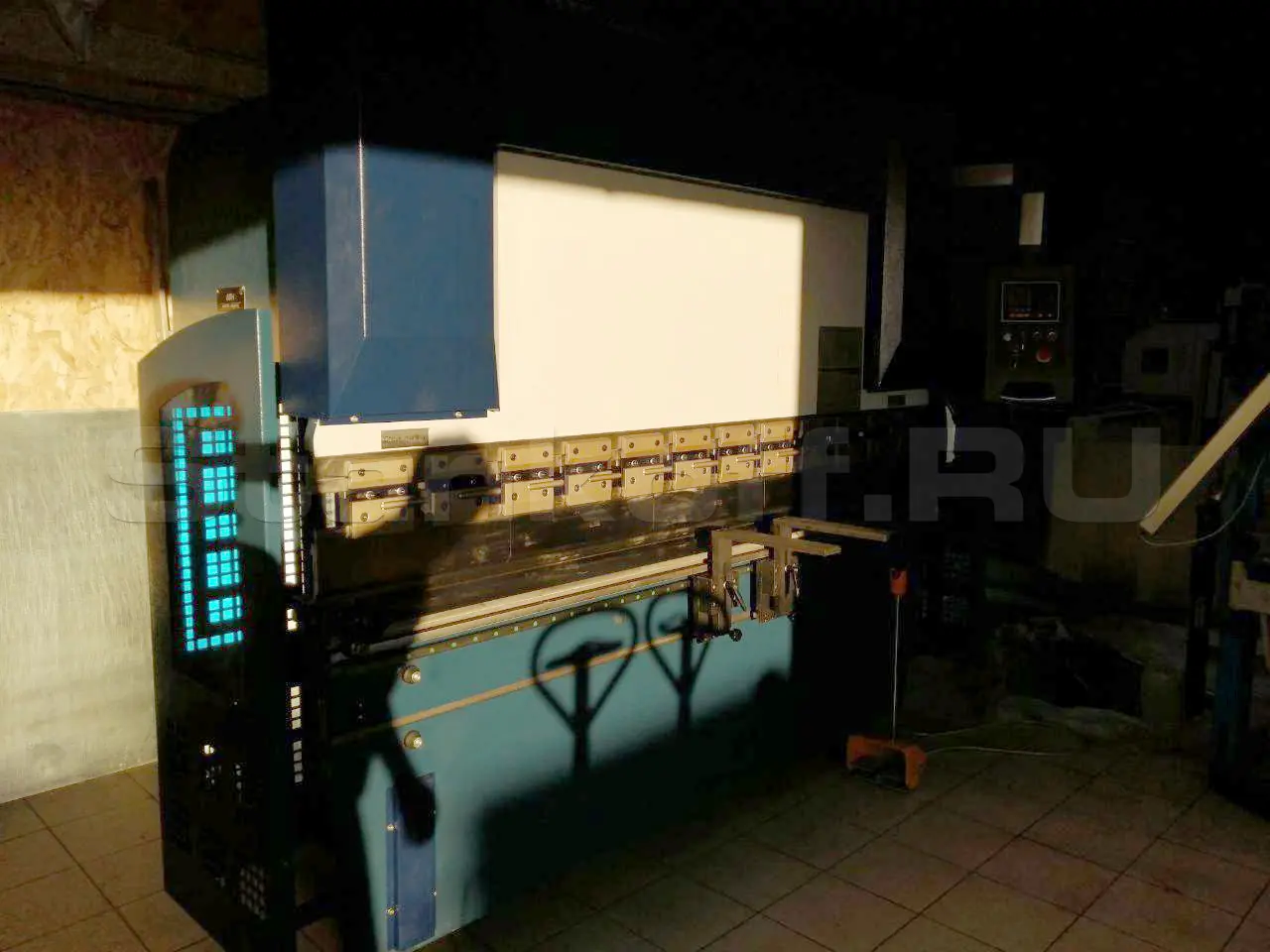

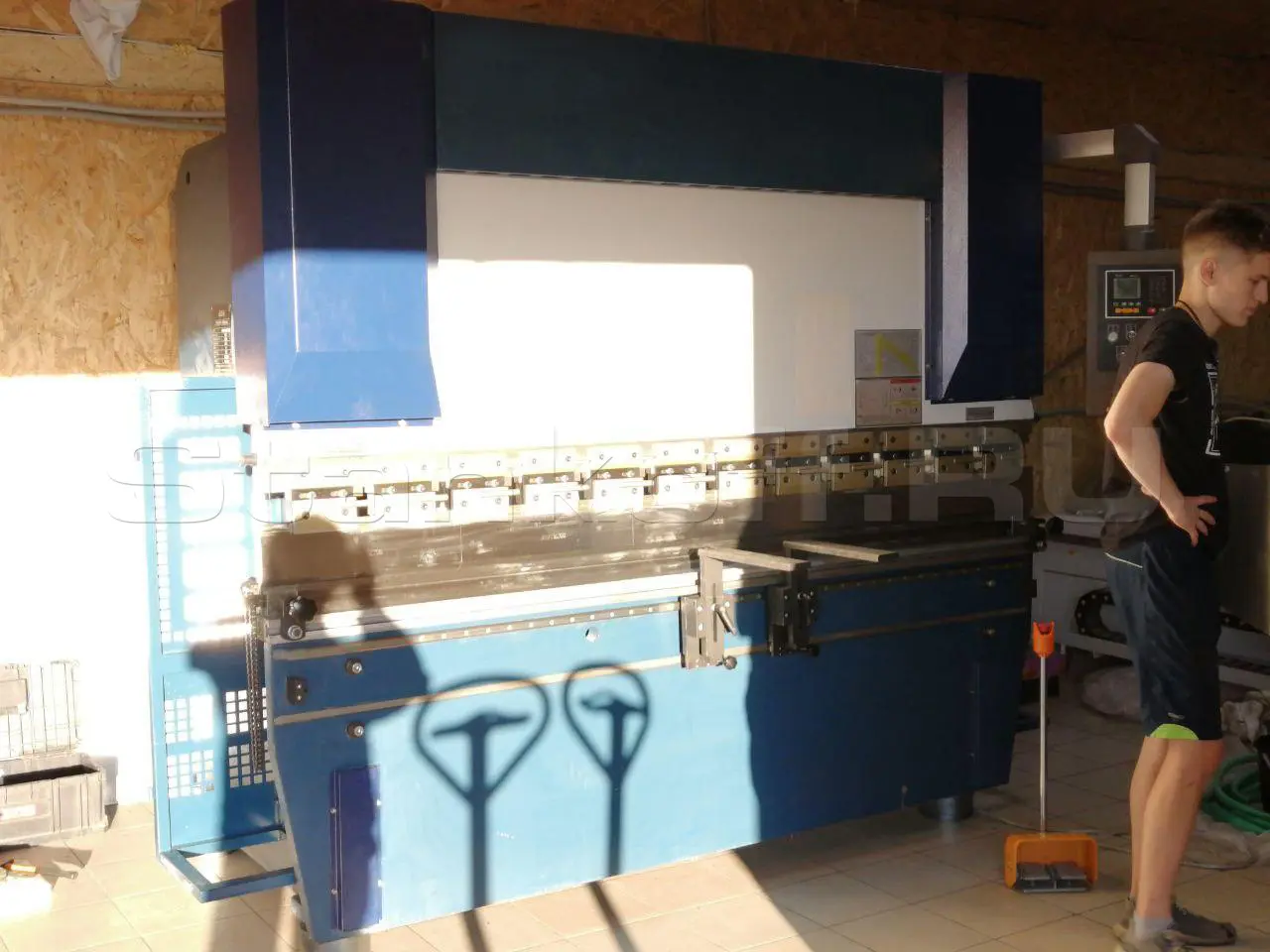

В сентябре 2020 года были проведены пусконаладочные работы гидравлического гибочного пресса КРВ 63-2500 в Казани.

Заказчик занимается строительством жилых и нежилых зданий, гидравлический листогиб был приобретен для гибки металлических листов толщиной 2-3 мм с целью производства металлических коробов для прокладки коммуникаций.

Во время ПНР было выполнено: заливка масла в гидросистему пресса, проверка калибровки и настройка упоров пресса, подключение электропитания, проверка направления главного двигателя, кодировка главного двигателя, проверка установки концевых выключателей мертвой точки, проверка переключения с быстрого хода вниз на рабочий, установка матрицы в нужное положение, подбор параметров гибки металла, осуществлено обучение персонала работе со станком, его обслуживанию, подбору параметров гибки металлических листов.

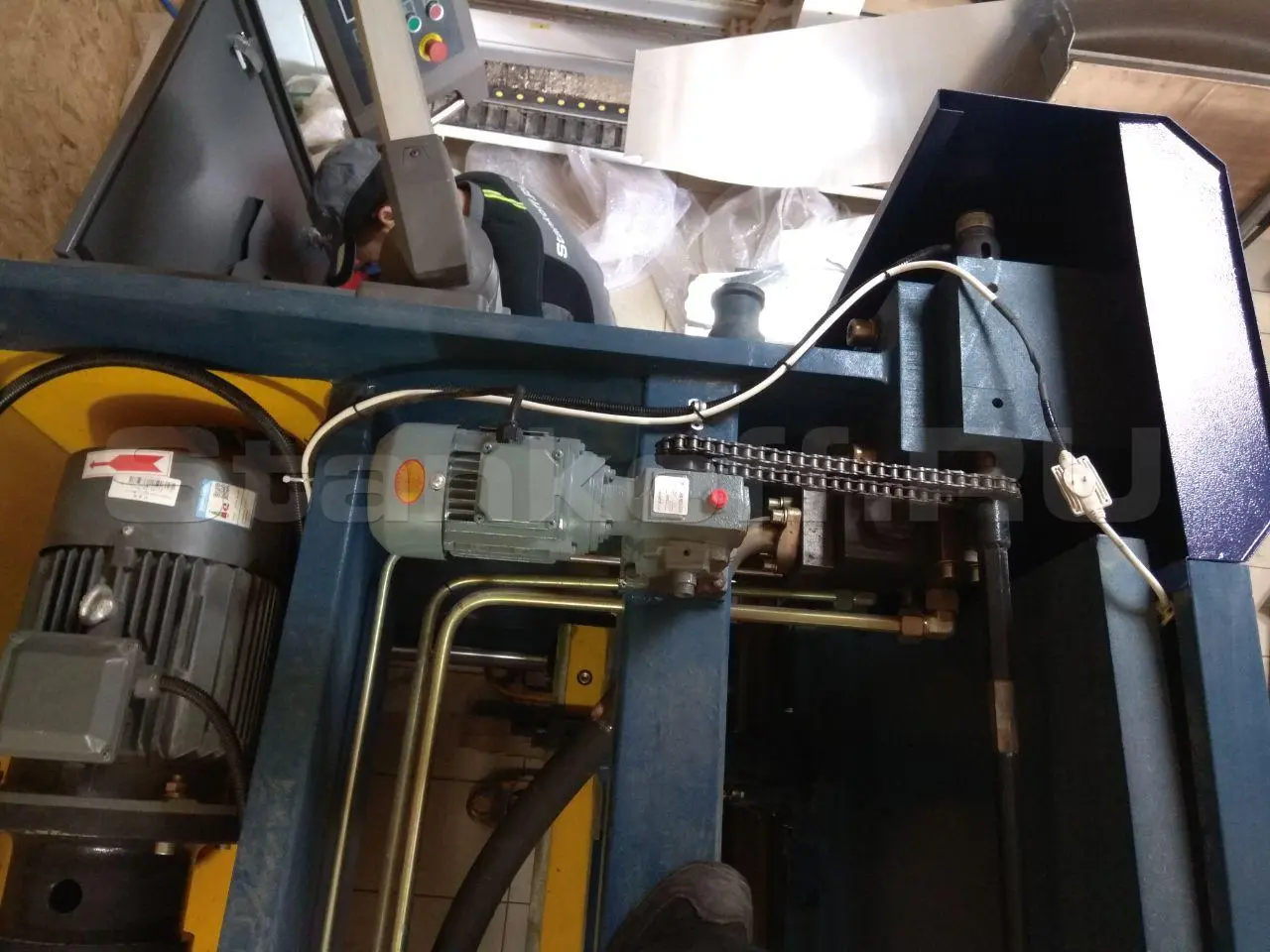

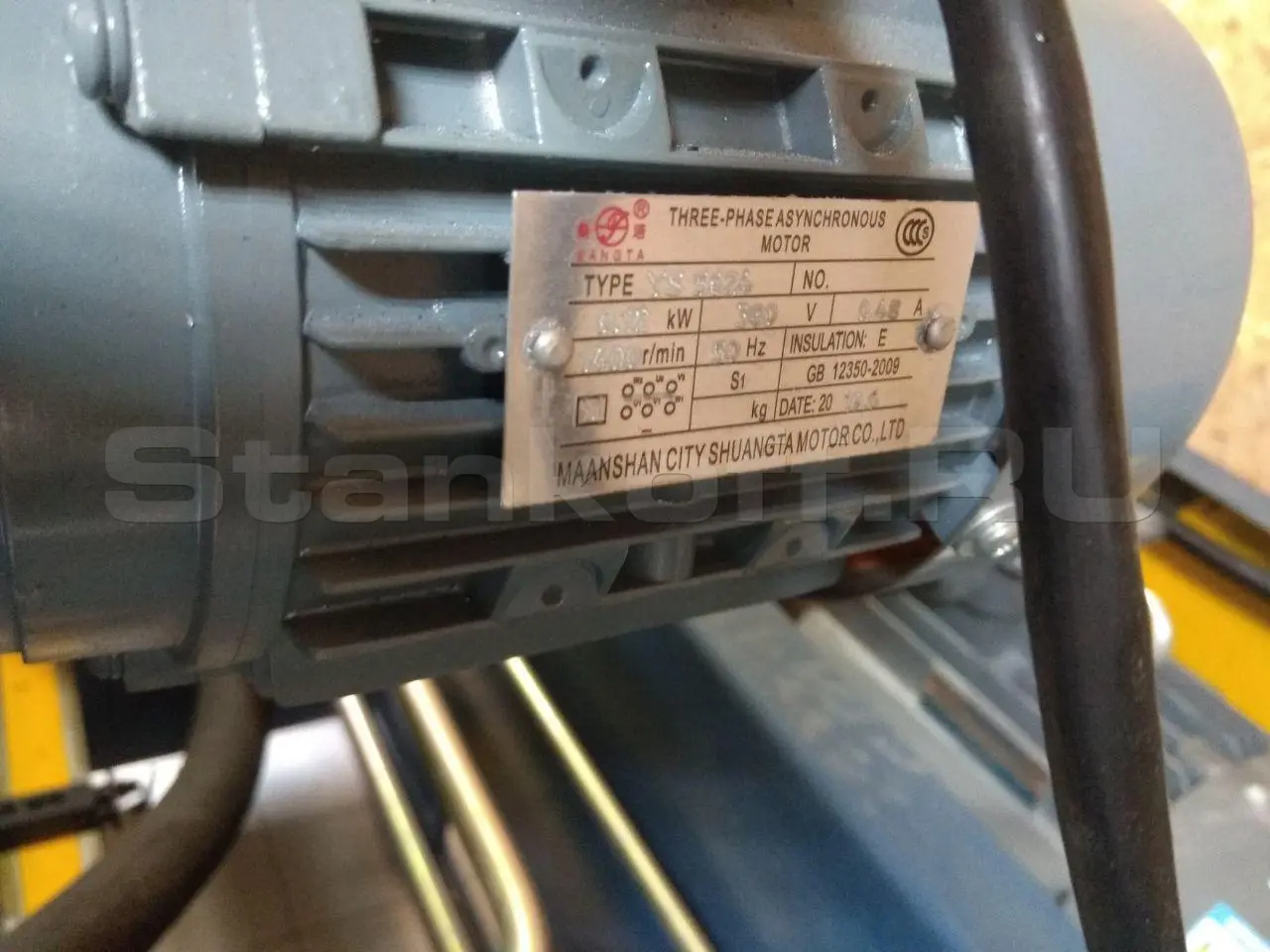

Главный двигатель (слева)

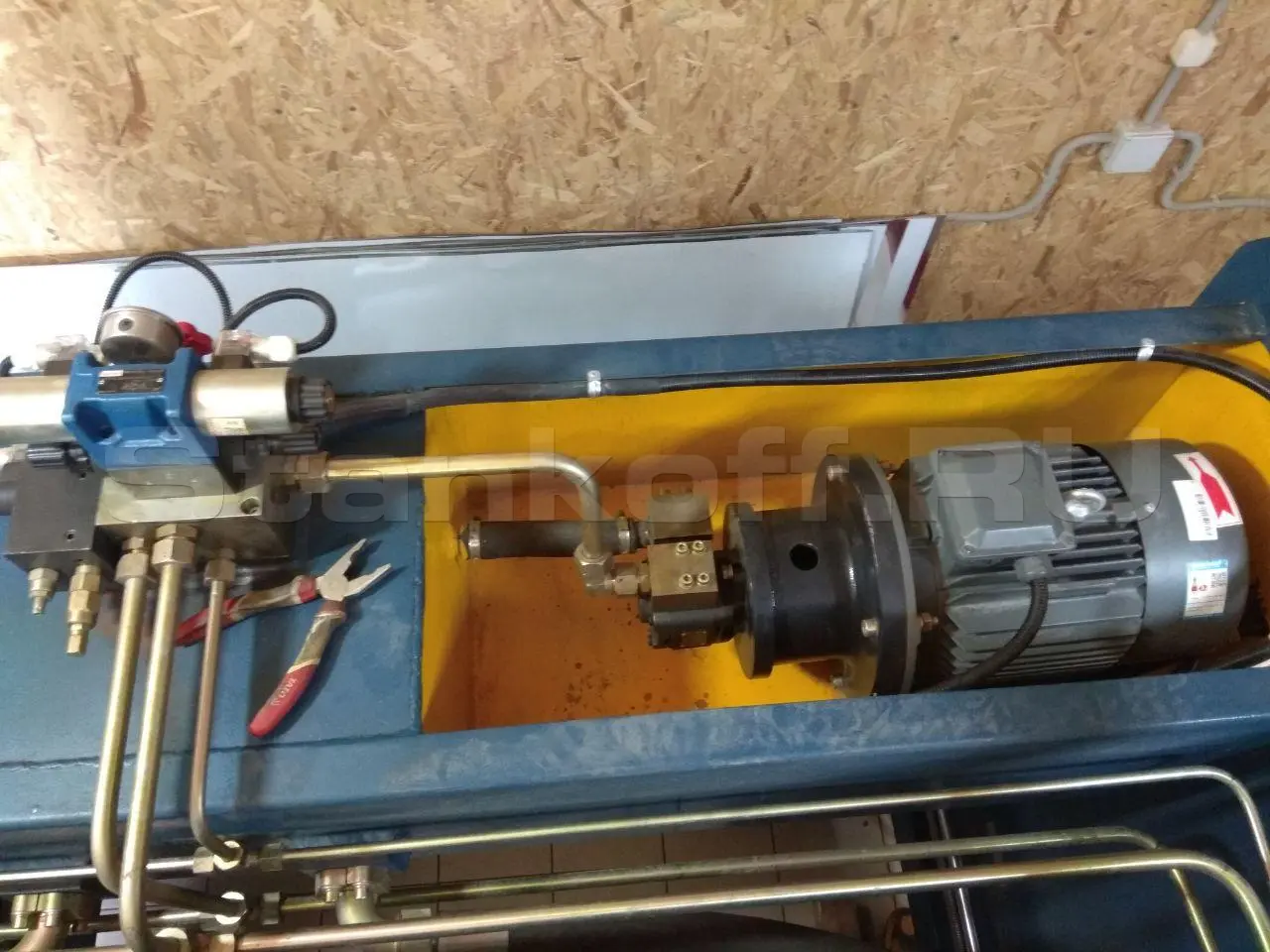

Главный двигатель и гидросистема пресса

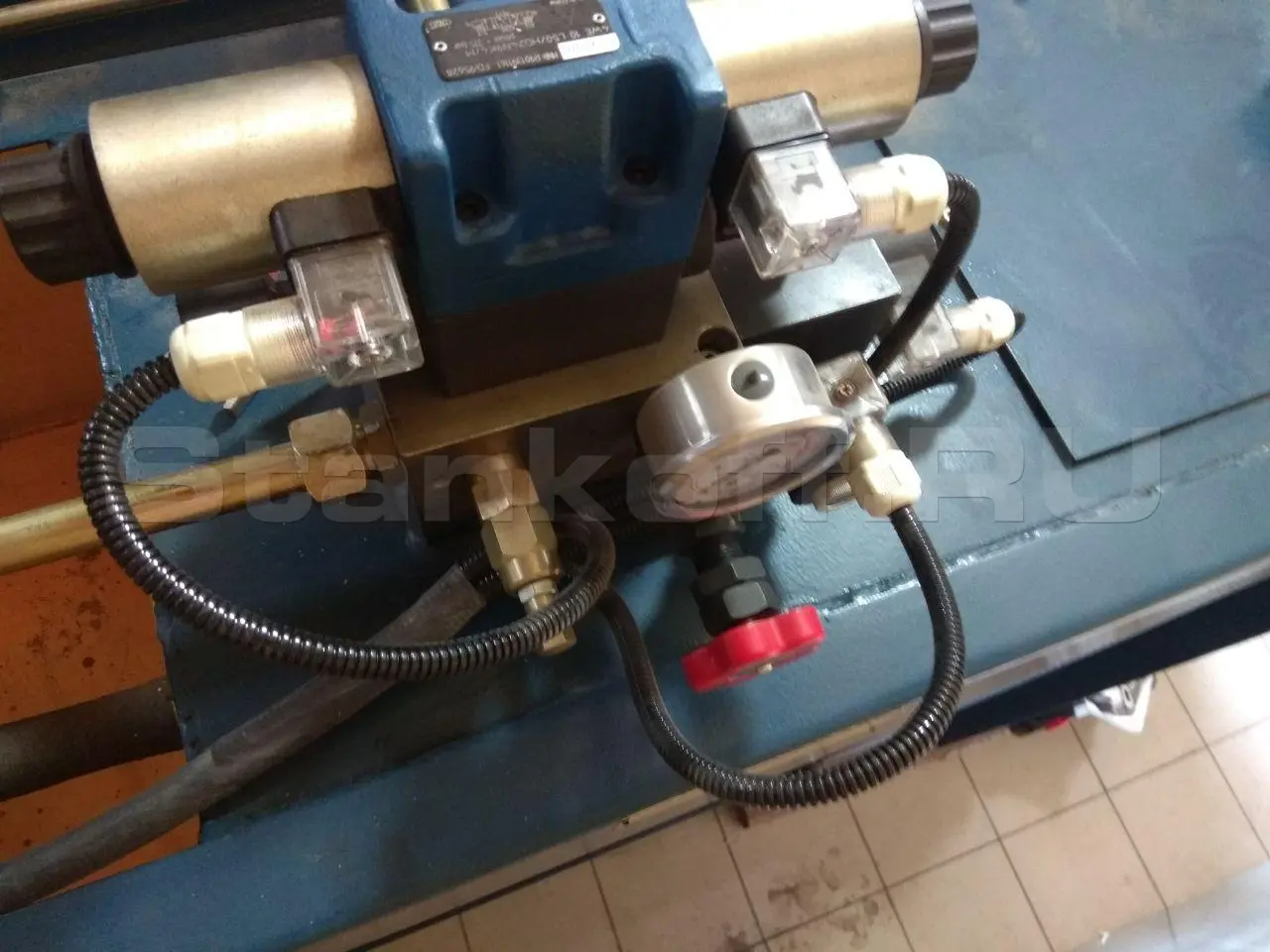

Гидросистема пресса

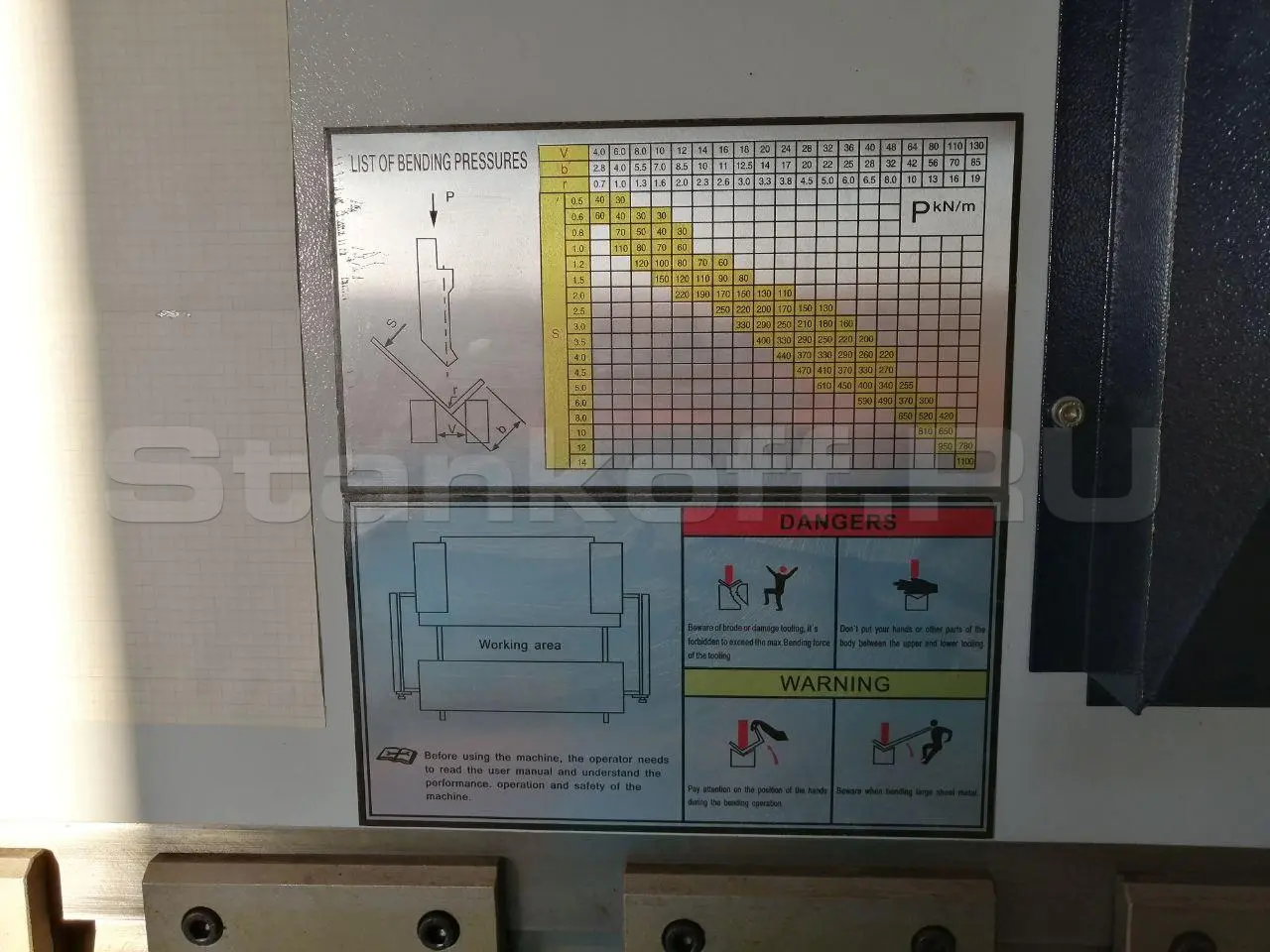

Таблица определения усилий листогибочного пресса

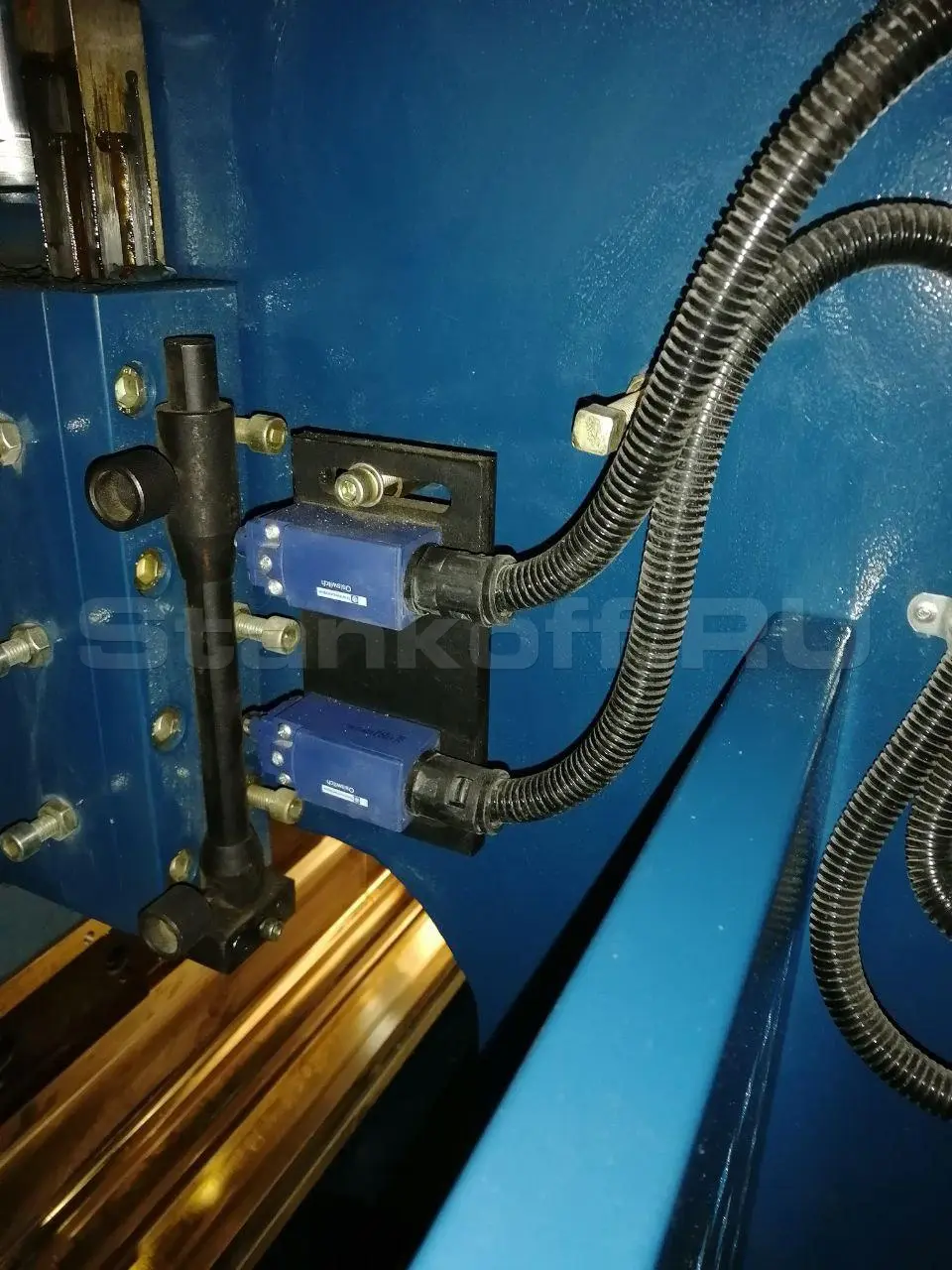

Концевые выключатели

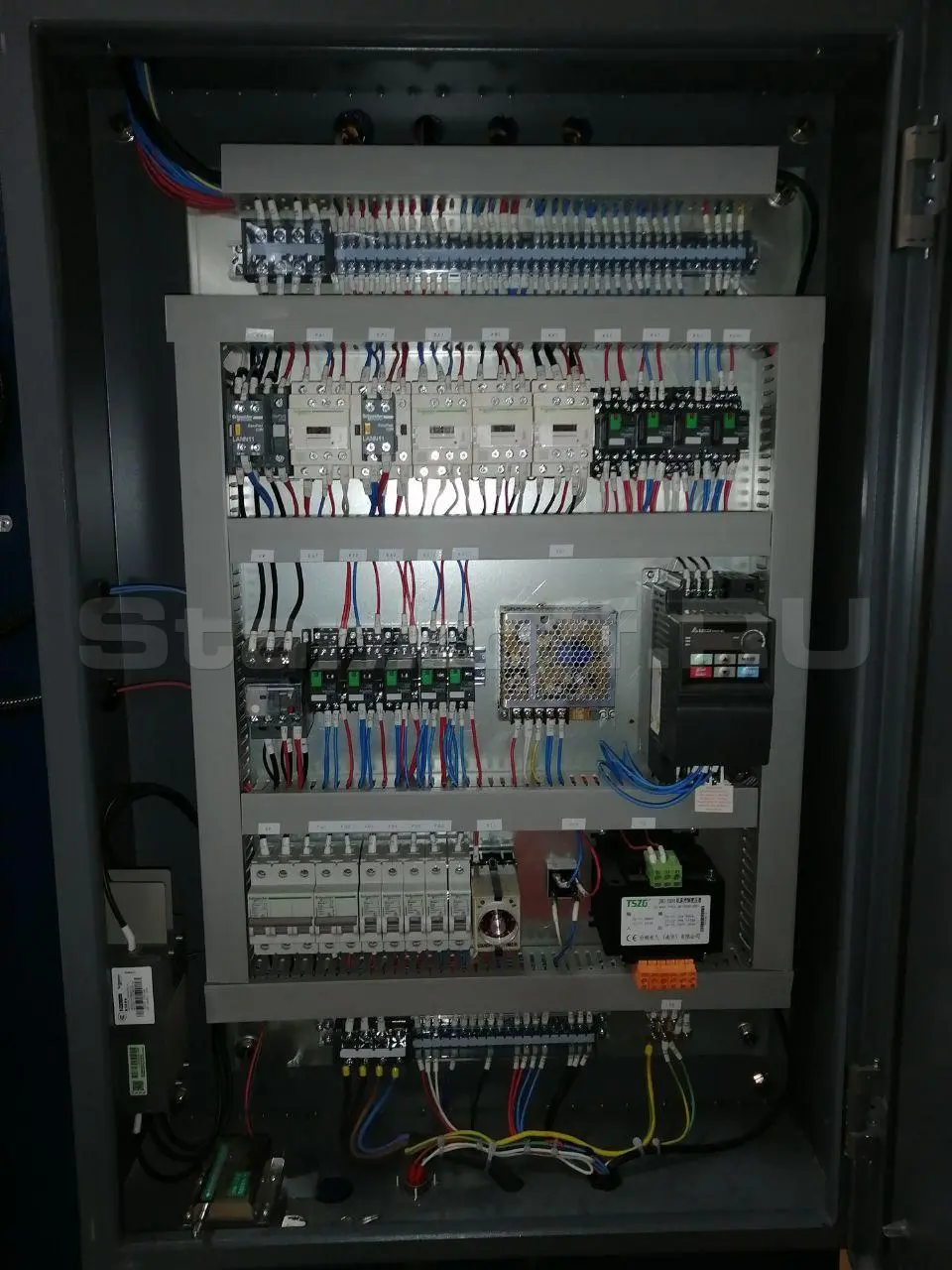

Шкаф электропитания

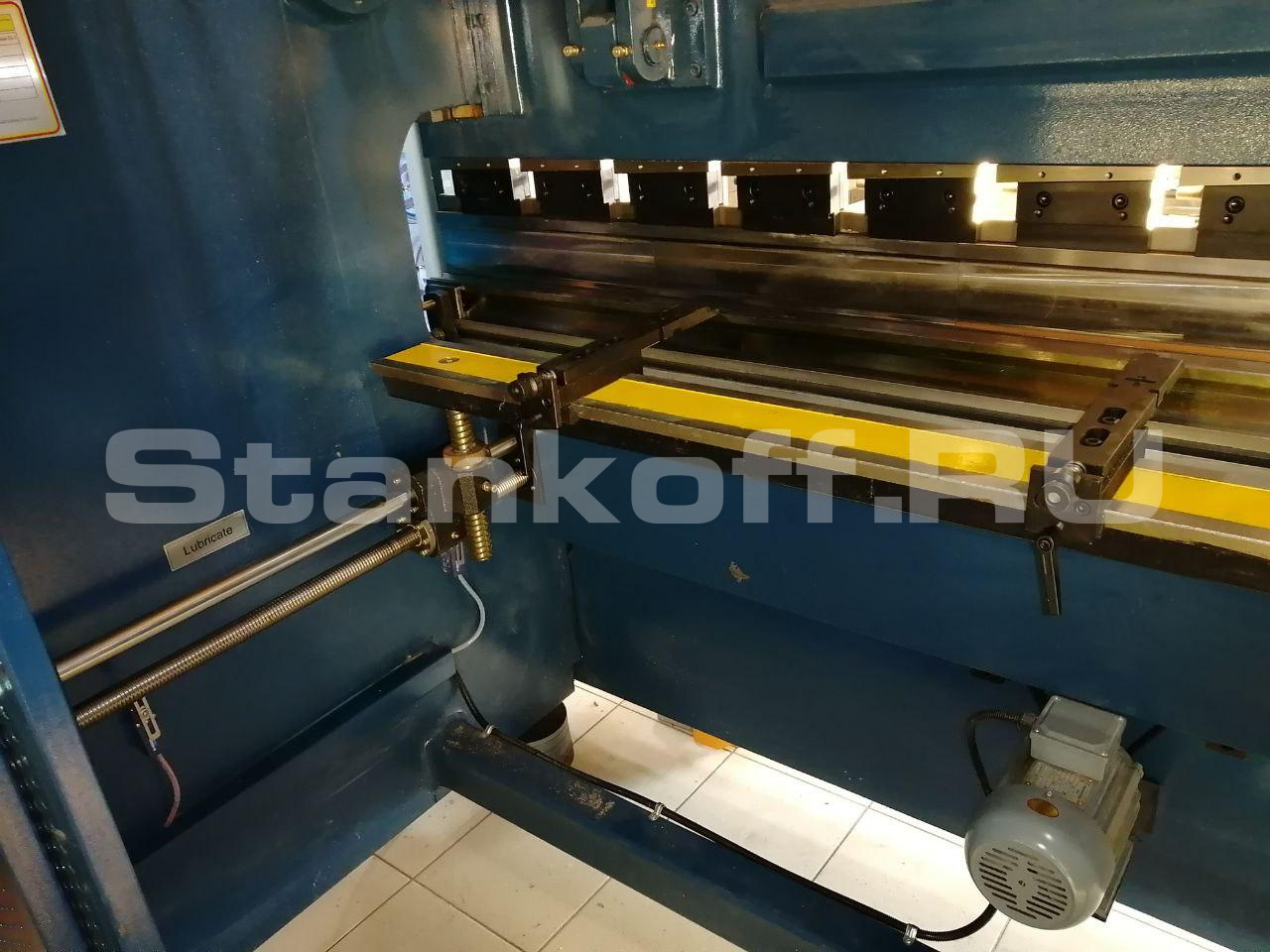

Задний упор

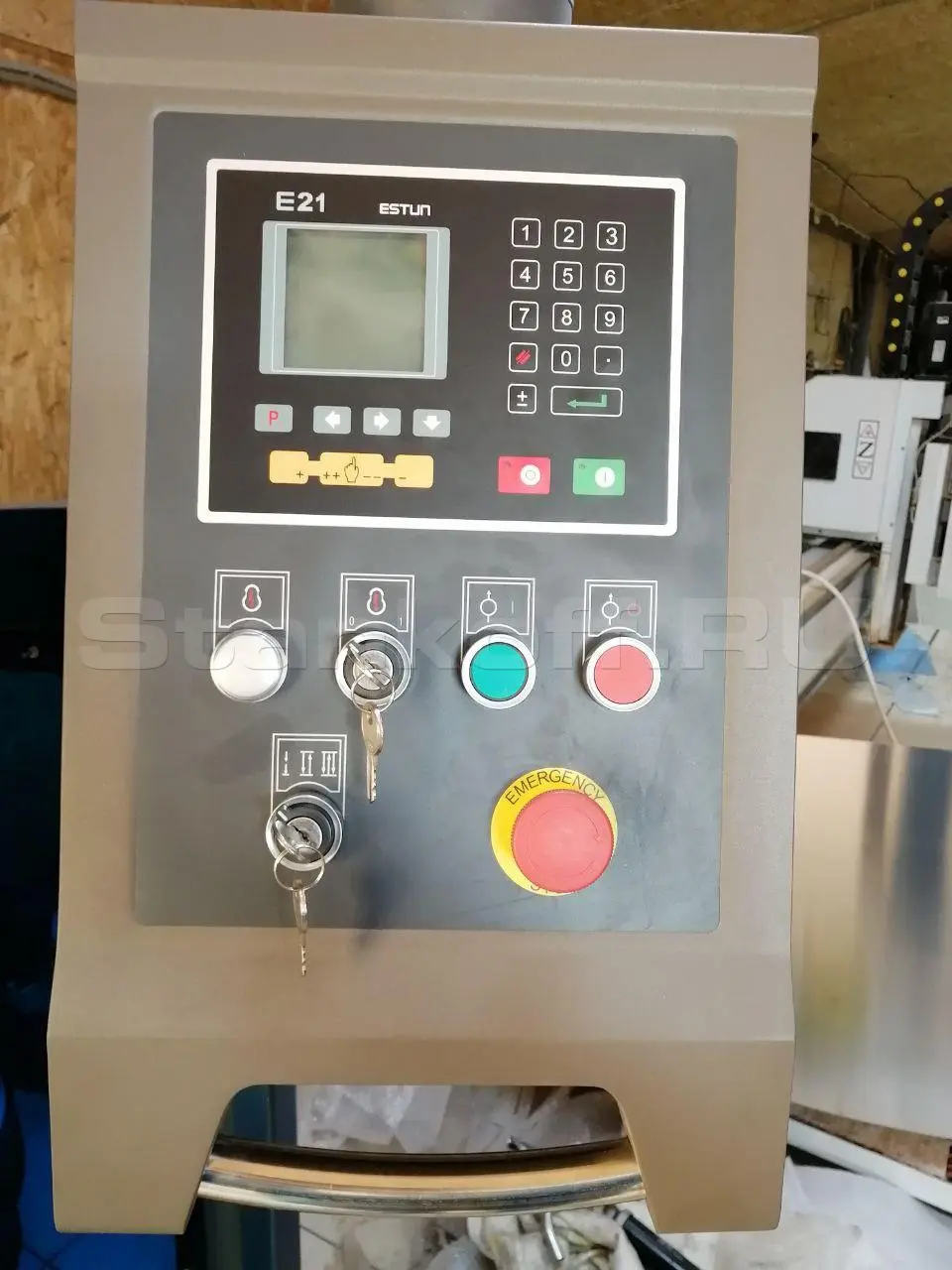

Система ЧПУ ESTUN E22

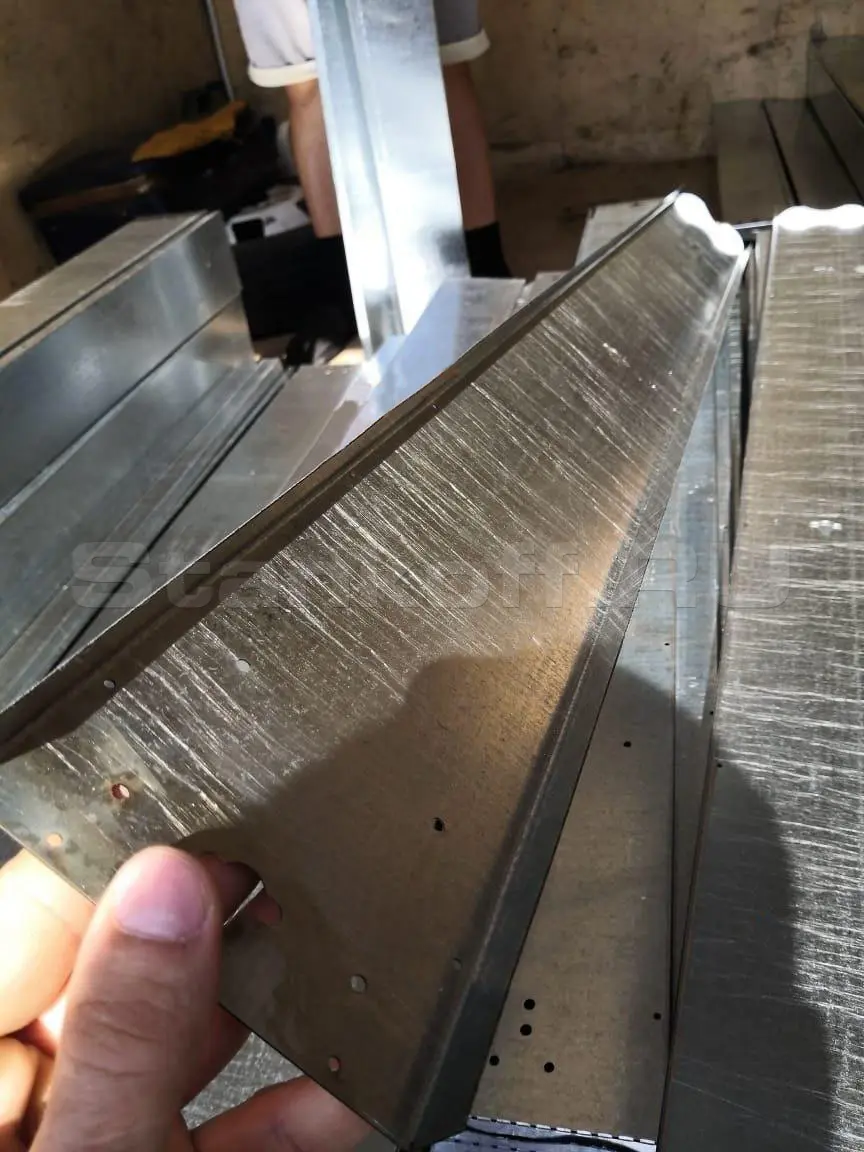

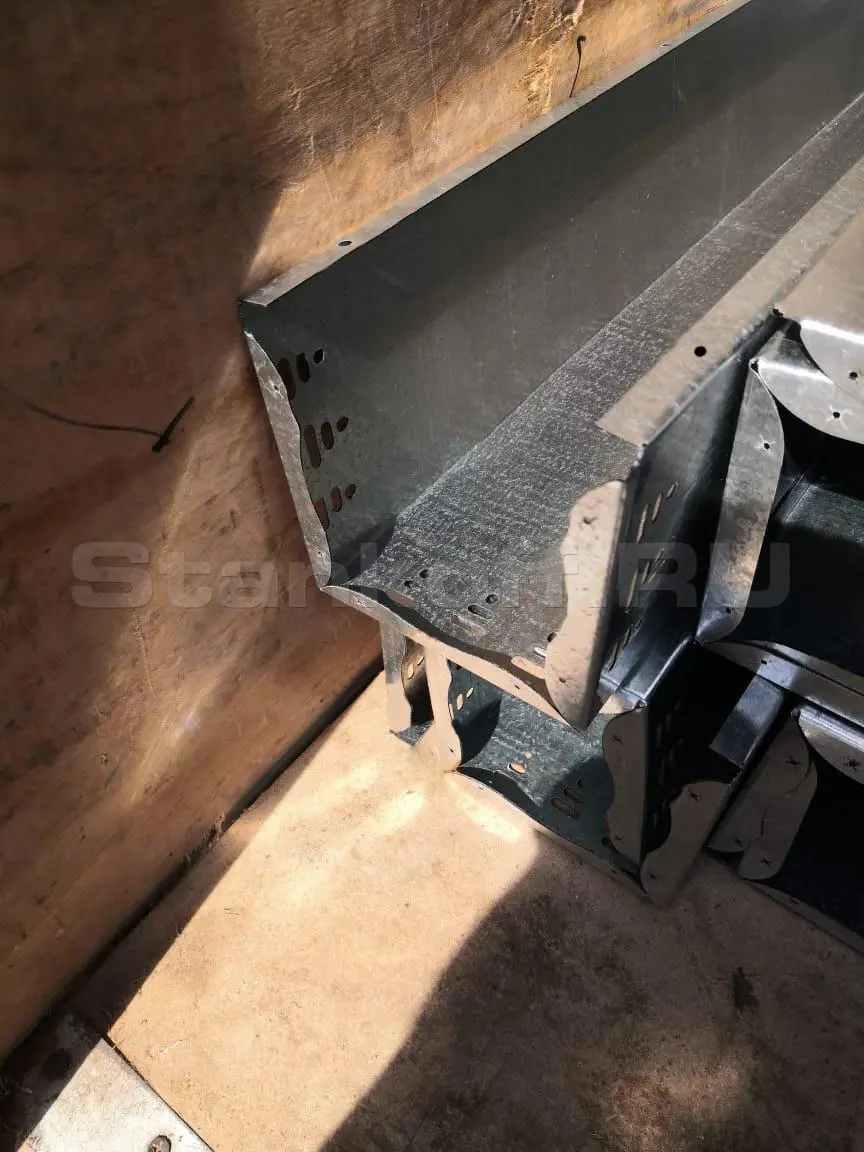

Получаемые изделия:

Станок представленный в статье:

Гидравлический листогибочный пресс КМТ модель КРВ 63-2500

Этот современный пресс разработаны для выполнения операций гибки металлических листов. Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции, и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели.

Гидравлический листогибочный пресс КМТ модель КРВ-P 125-3200

Усилие 1250 кН/ Длина гиба 3200 мм. Расстояние между колоннами 2410 мм. Глубина зева 320 мм. Ход пуансона 140 мм. Высота открытия 395 мм. Ход заднего упора 600 мм. Мощность 7,5 кВт.
