Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS

Антон Гавриленко
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS

В октябре 2020 года были проведены пусконаладочные работы оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS в Тольятти.

Основной деятельностью заказчика является производство деревообрабатывающих станков. Этот станок был приобретен для раскроя черной стали до 16 мм и нержавеющей стали до 8 мм. Лазерная голова данного станка обладает функцией автоматизированной установки фокусного расстояния. Благодаря этому можно быстро перенастроить режимы резки с высокой точностью.

Во время ПНР было выполнено: установка станка в рабочей зоне согласно плану расположения, настройка портала, регулировка координатной системы X перпендикулярно Y, монтаж сервомоторов, укладка кабелей к шкафу управления, сборка чиллера. Опробование станка, юстировка. Осуществлено обучение персонала работе со станком, его обслуживанию, подбору параметров резки.

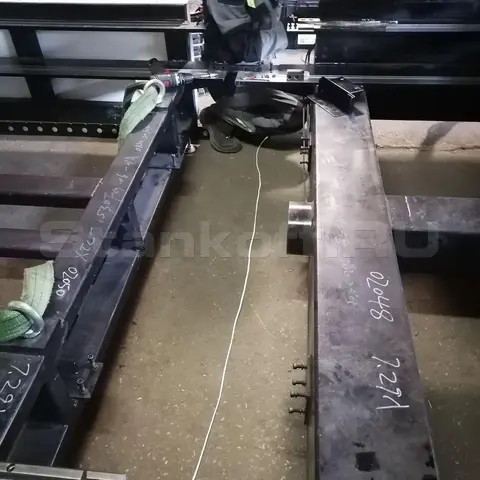

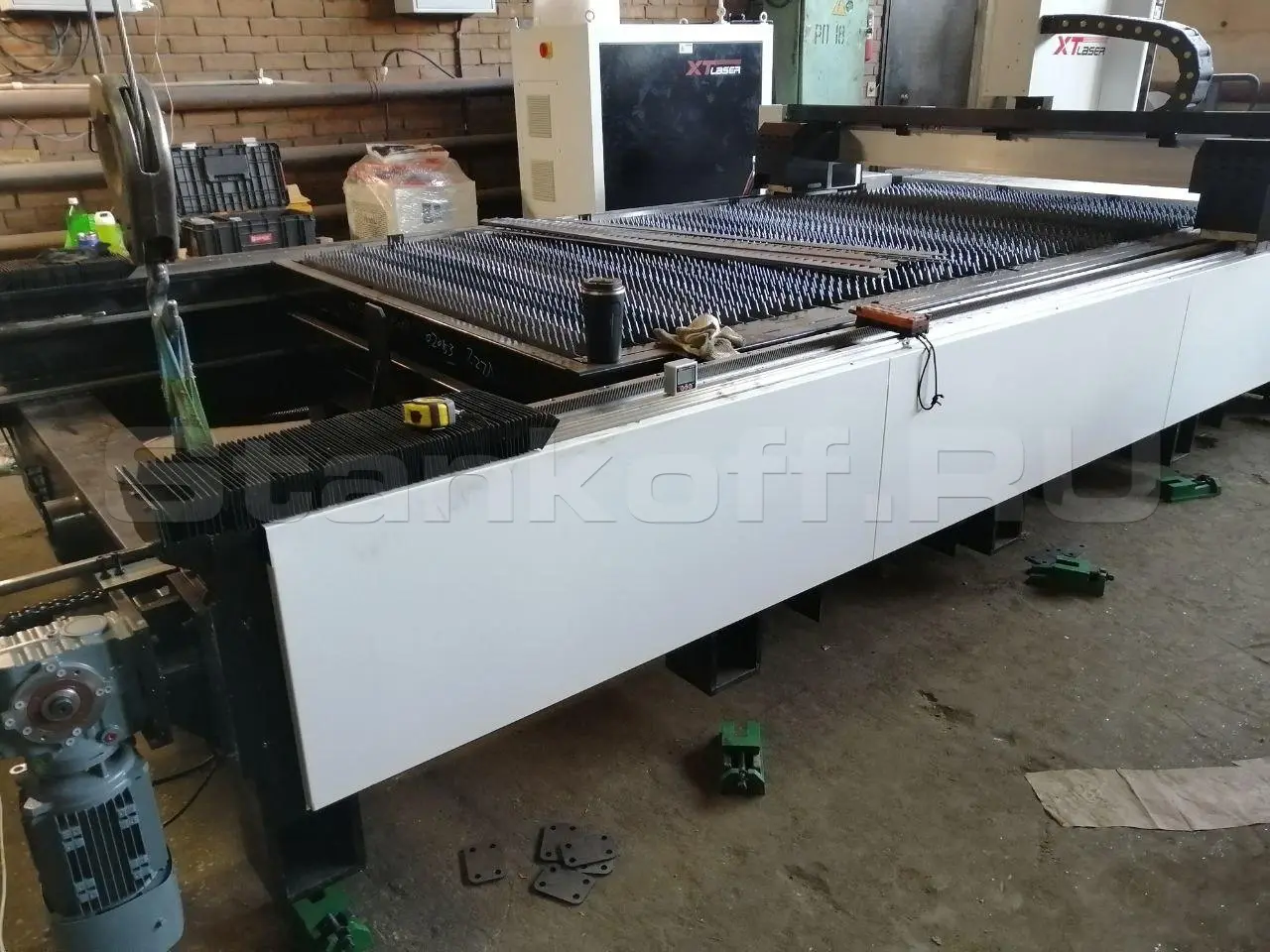

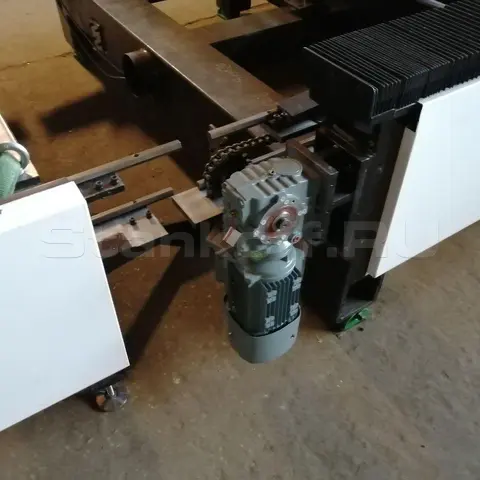

Установка станины

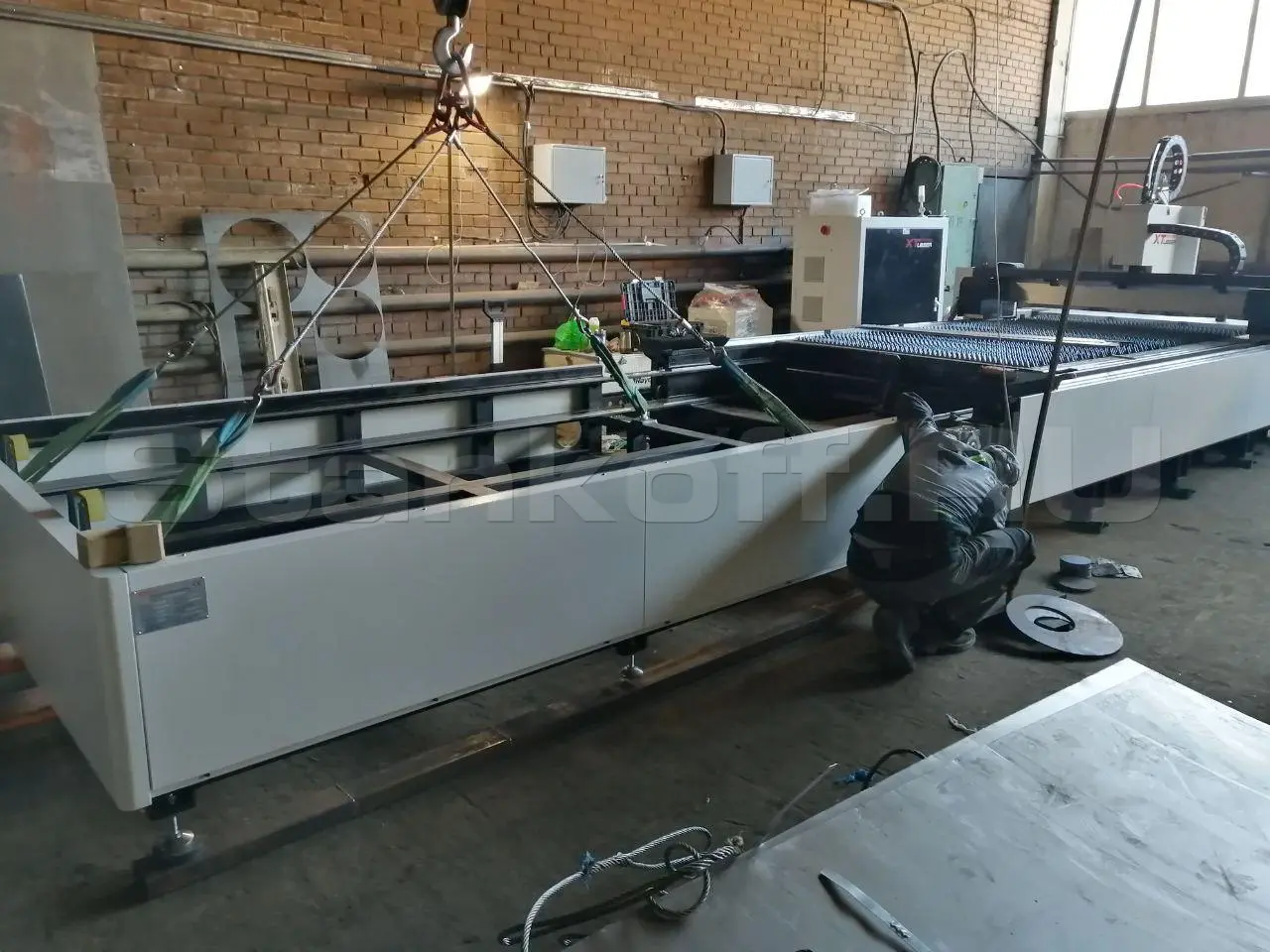

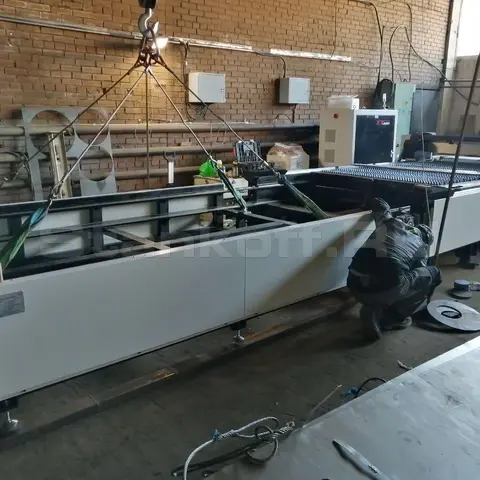

Станина станка выставляется на регулируемые ножки
Станина станка выставляется на регулируемые ножки
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS

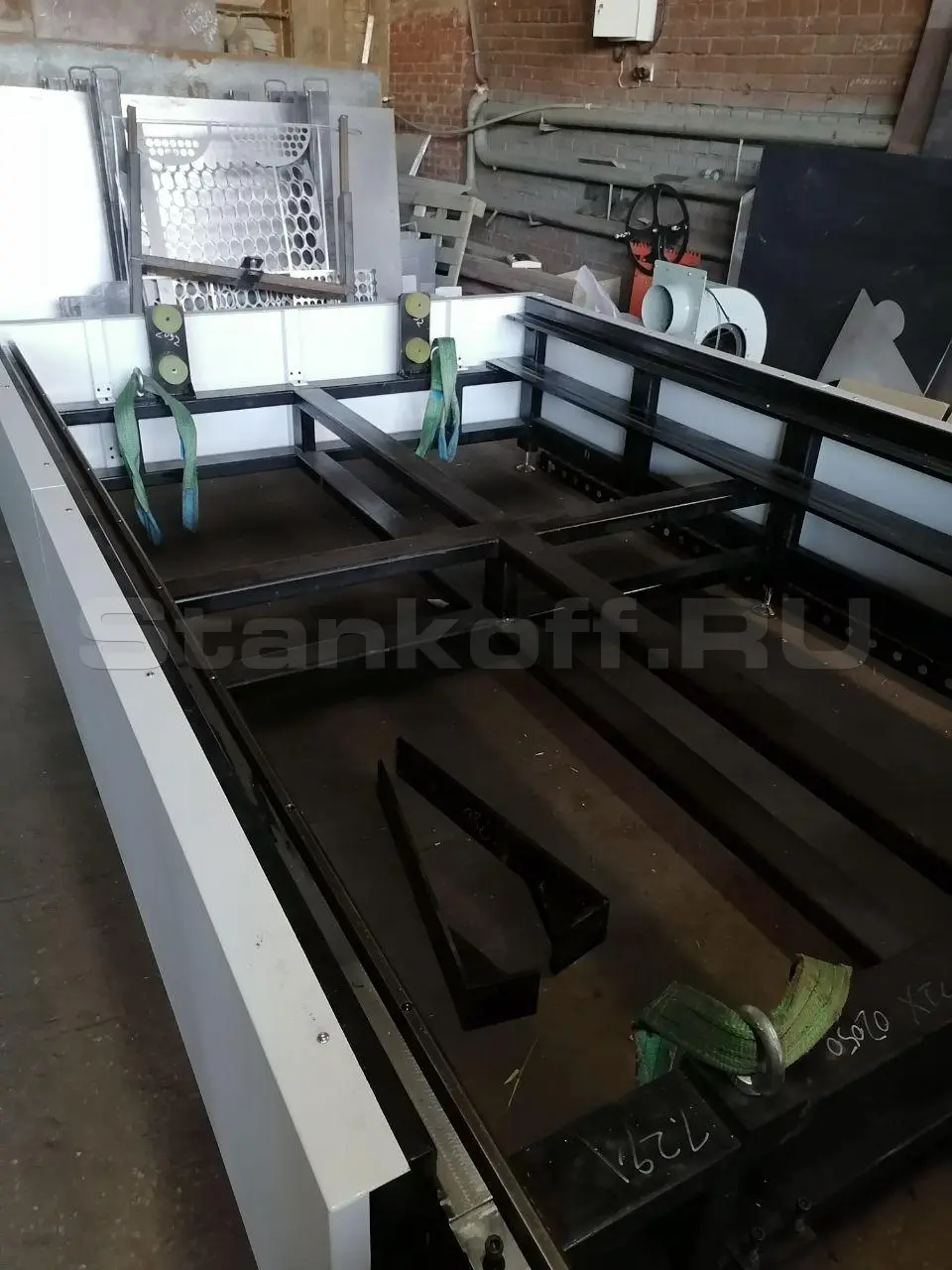

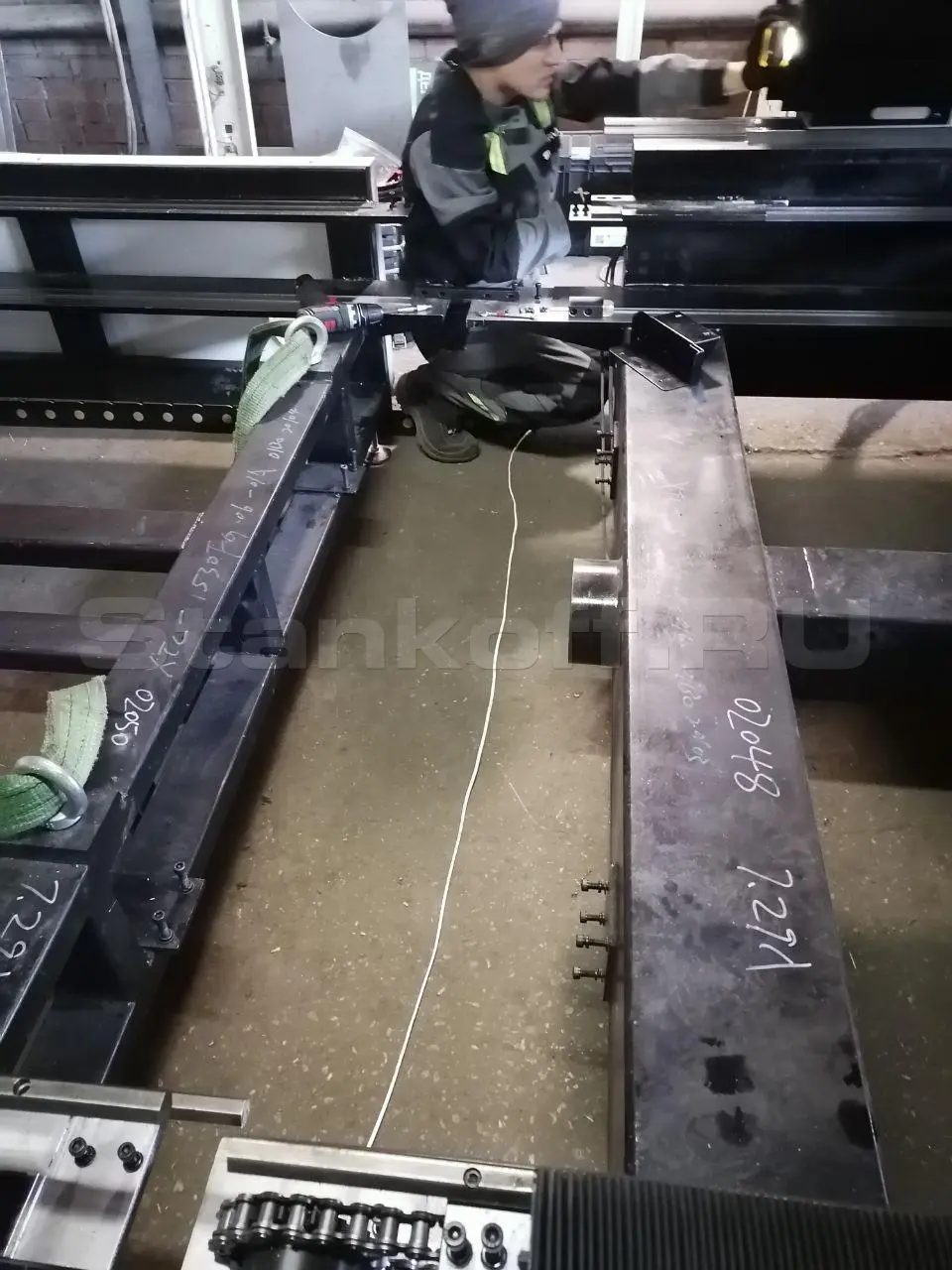

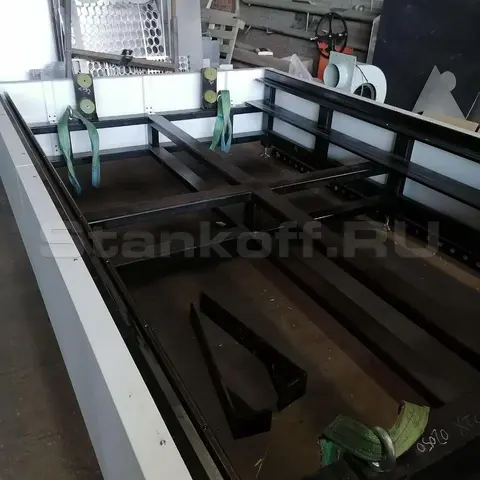

Станина из листовой стали
Станина из листовой стали
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS

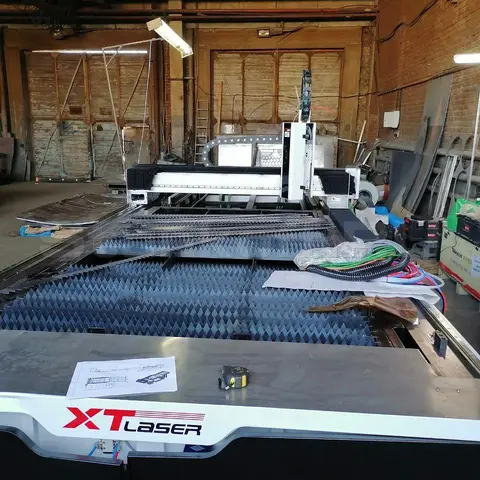

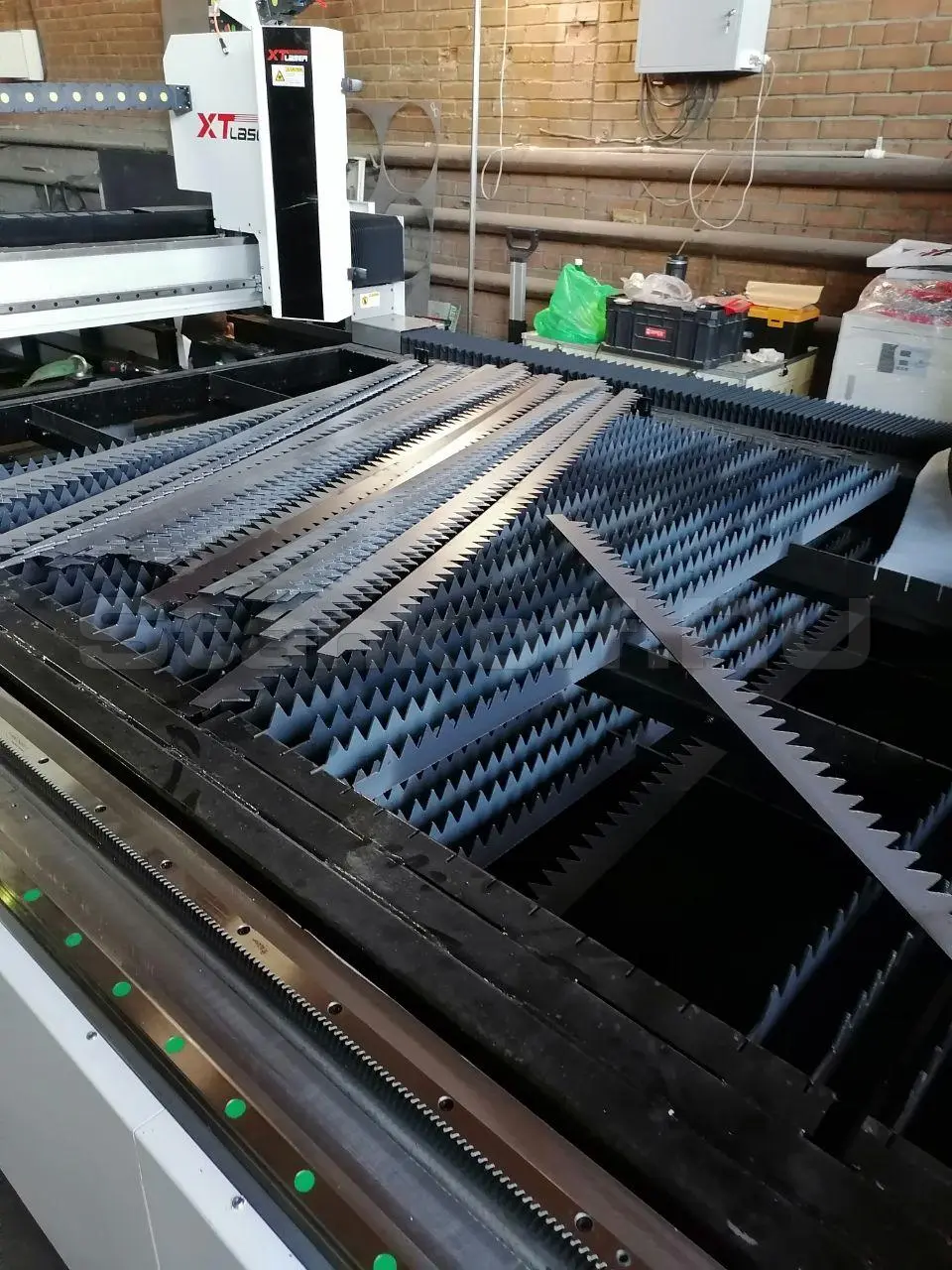

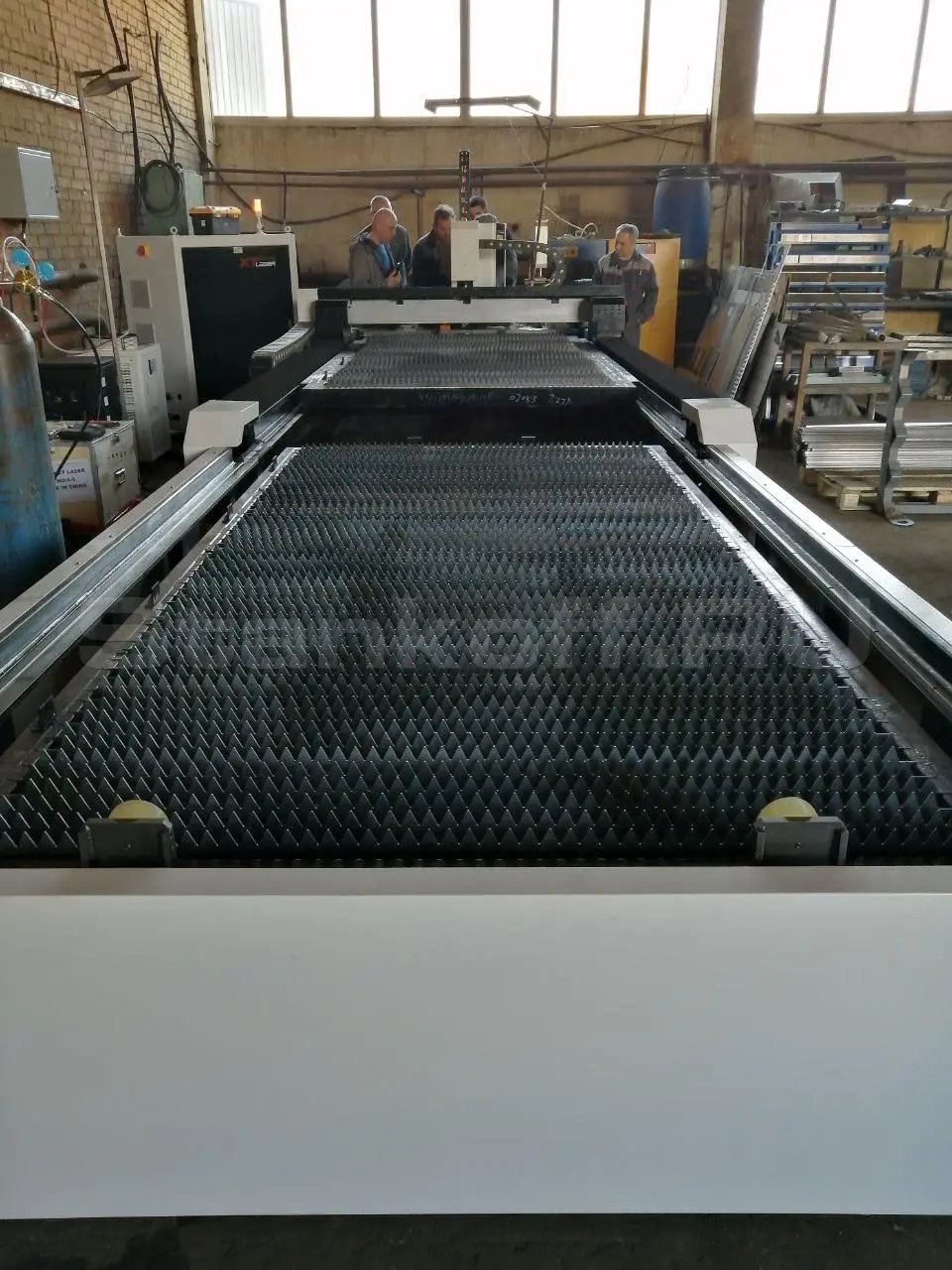

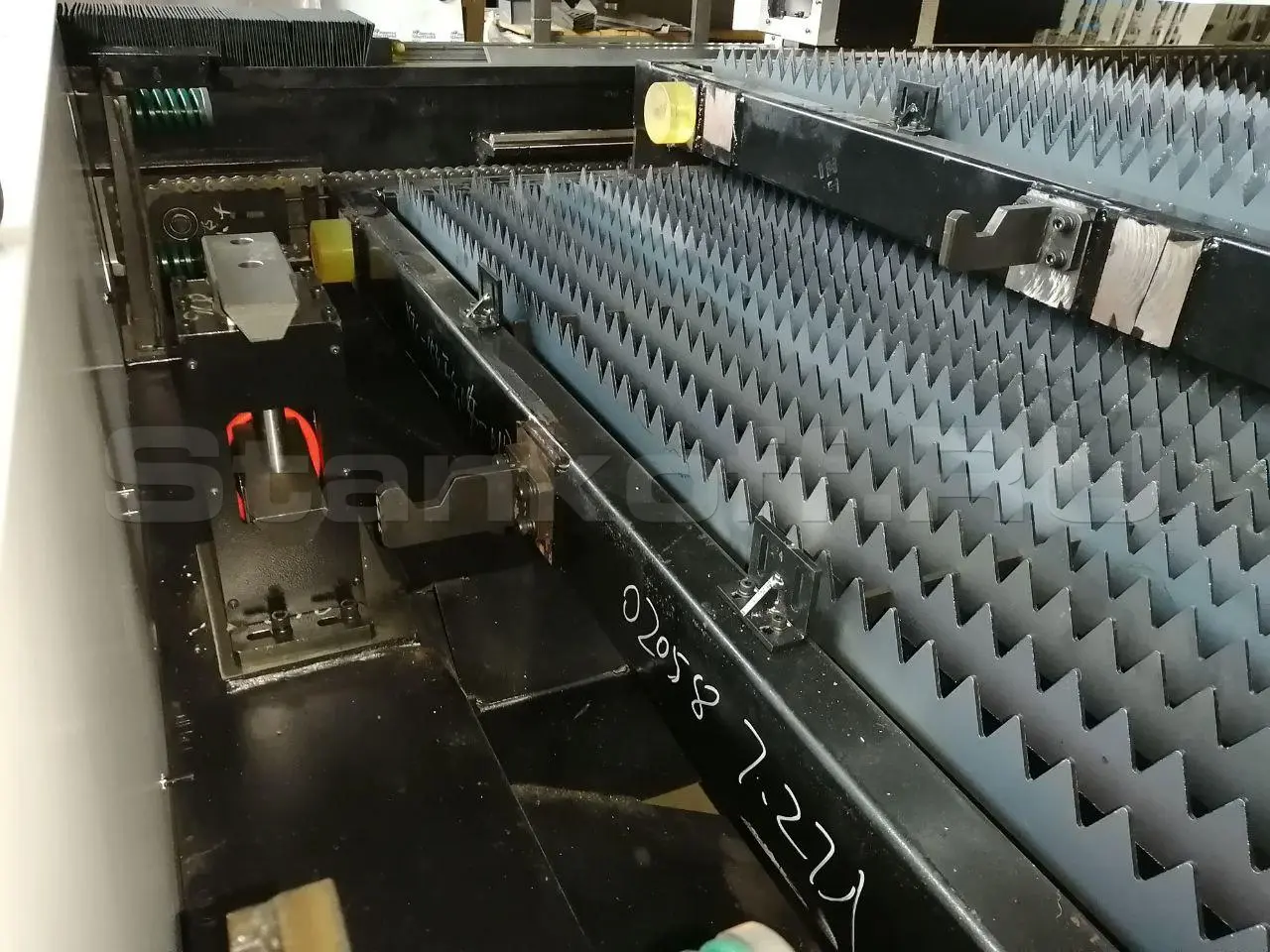

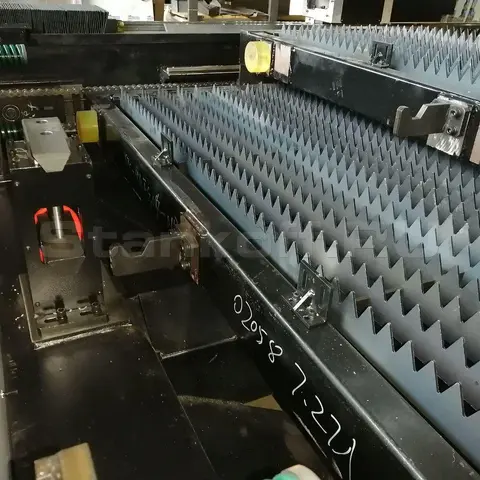

Поперечные ламели лазерного станка
Поперечные ламели лазерного станка

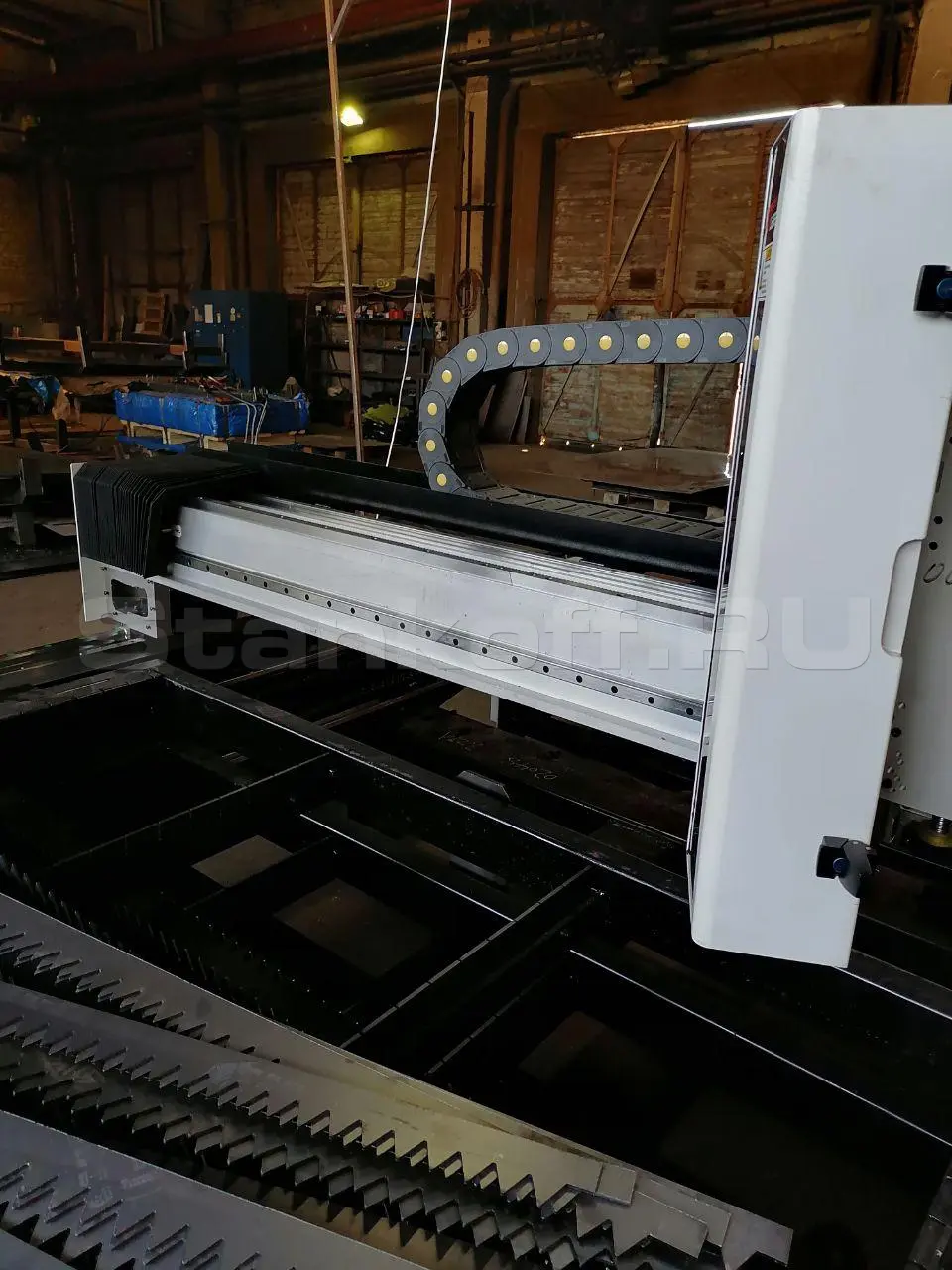

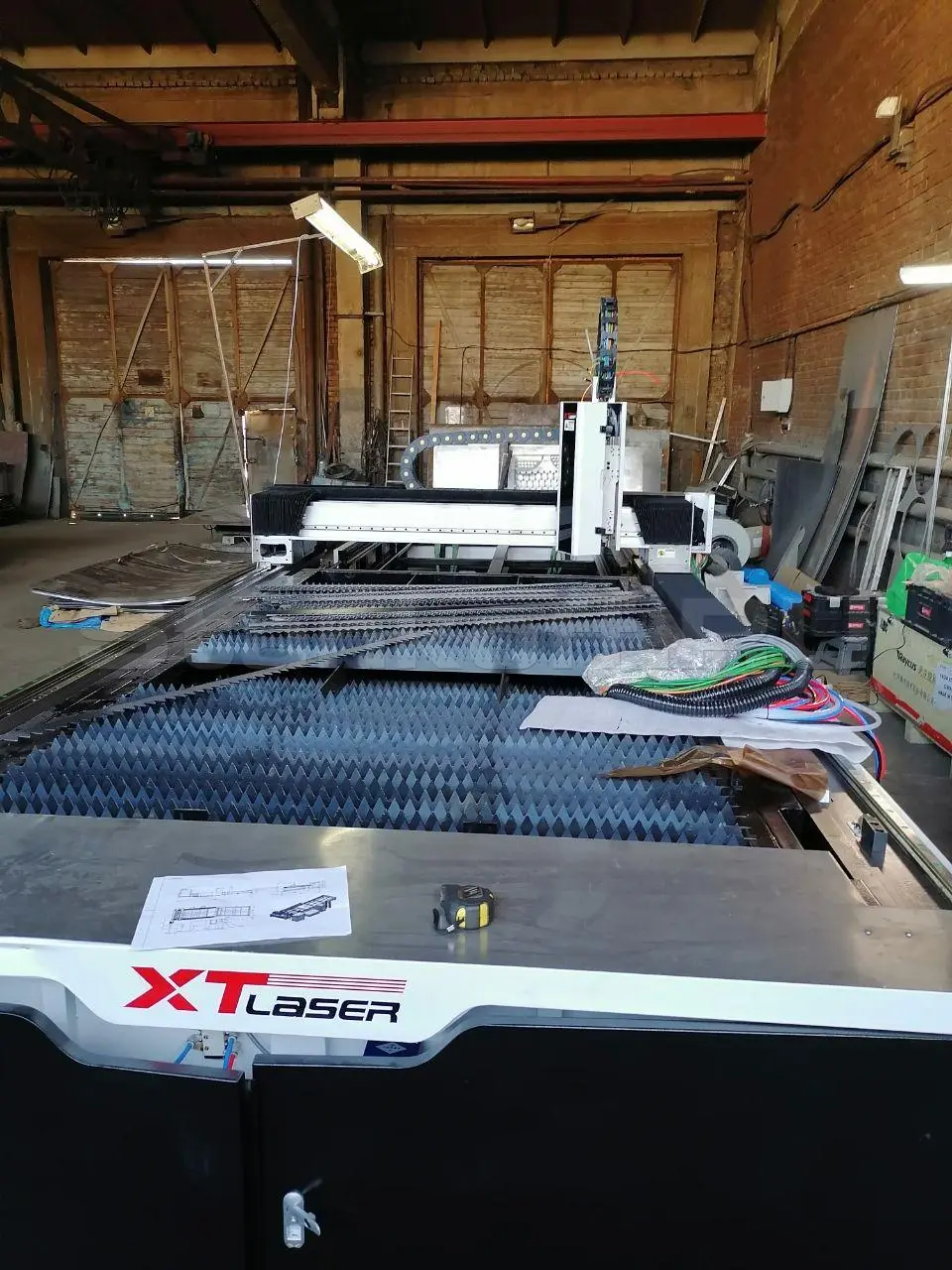

Портал станка

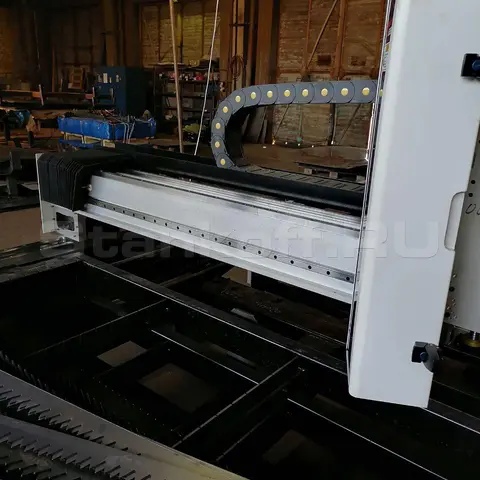

Литой алюминиевый портал
Литой алюминиевый портал

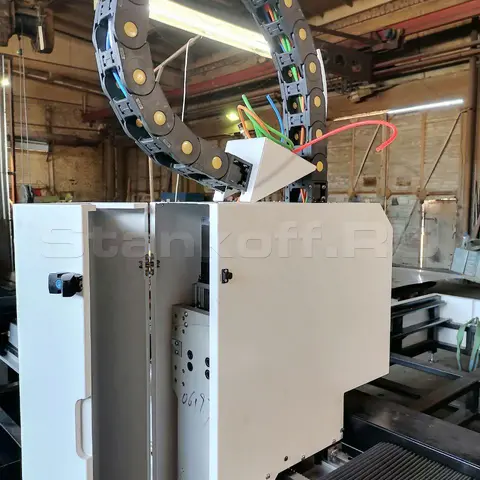

Все подвижные части закрыты гофрозащитой.
Все подвижные части закрыты гофрозащитой.

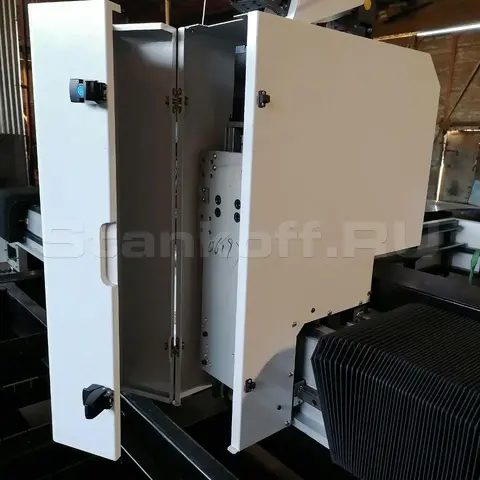

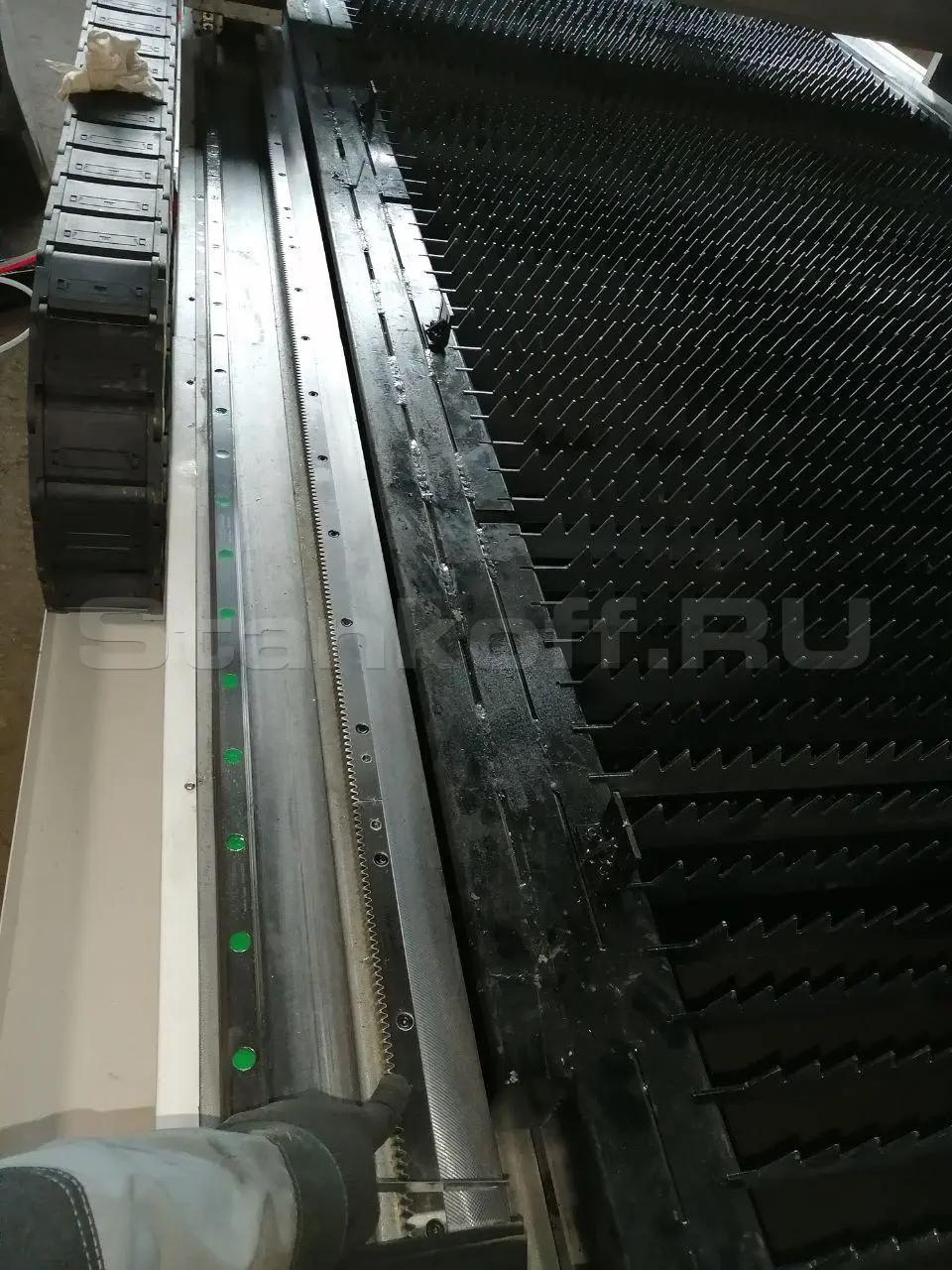

Перемещение лазерной головы осуществляется по линейным направляющим Hiwin.
Перемещение лазерной головы осуществляется по линейным направляющим Hiwin.

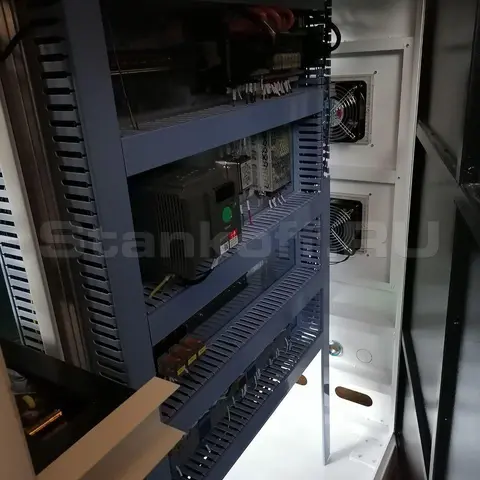

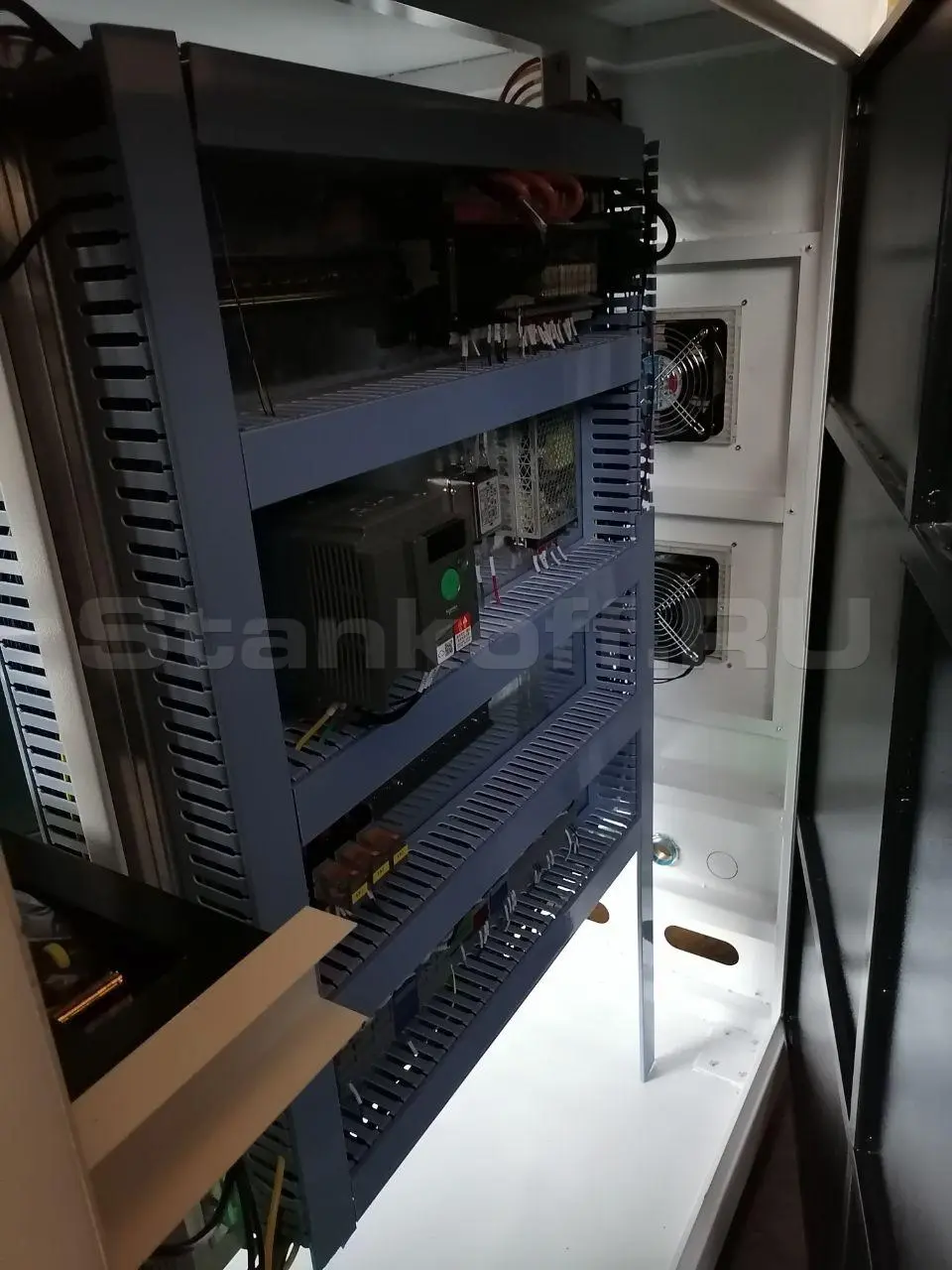

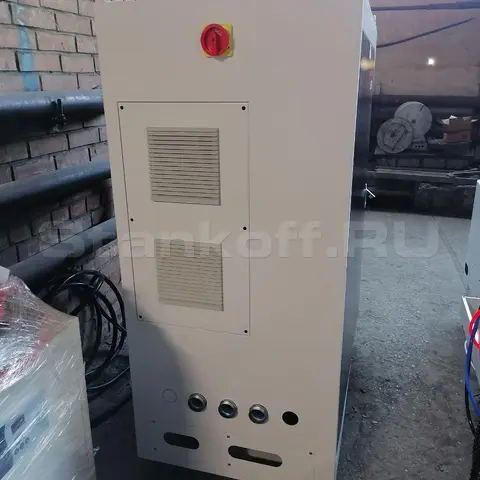

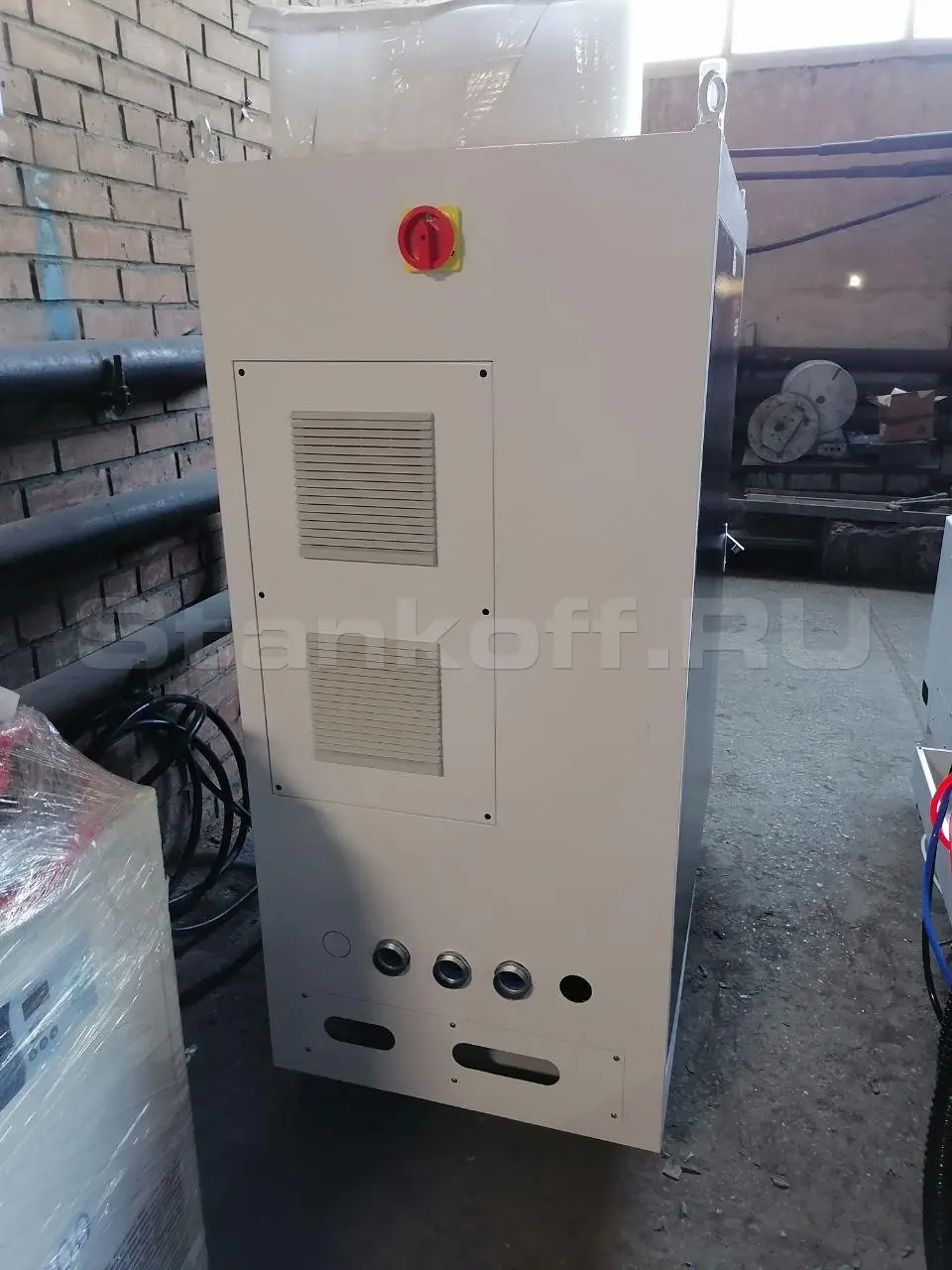

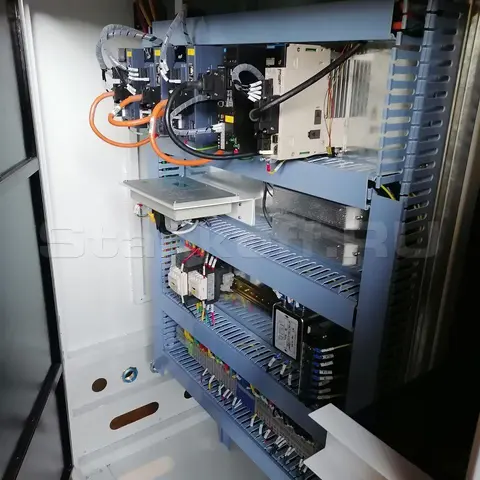

Настройка шкафа управления

Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS

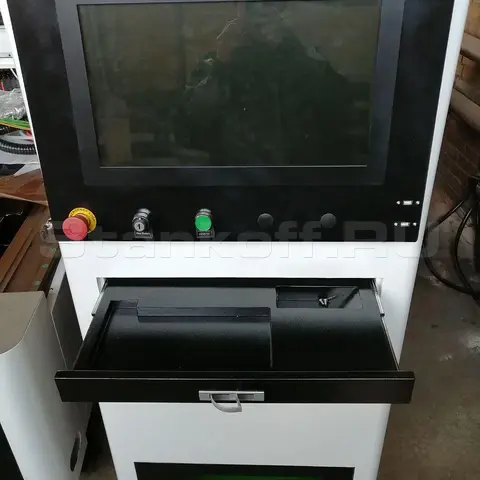

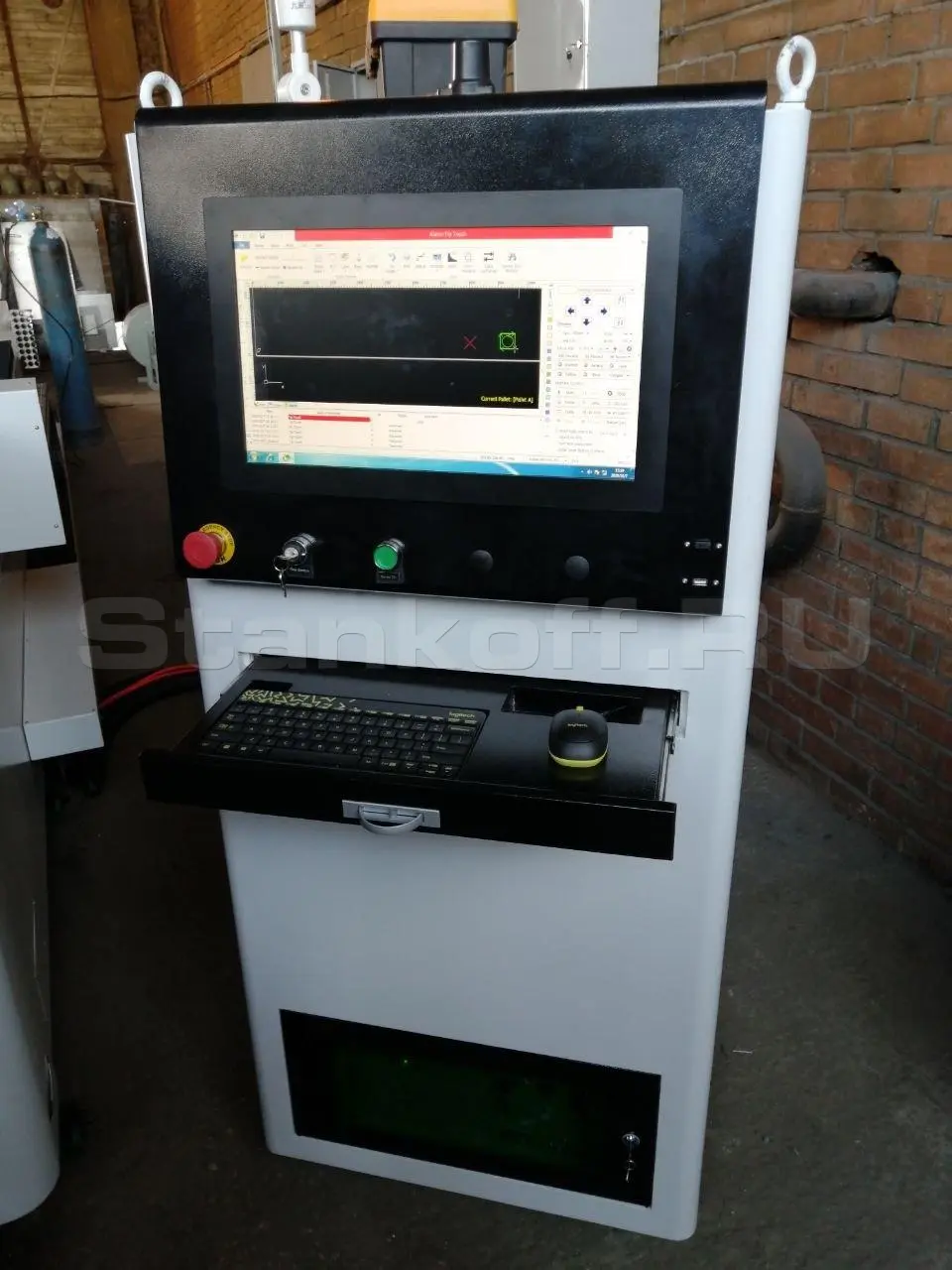

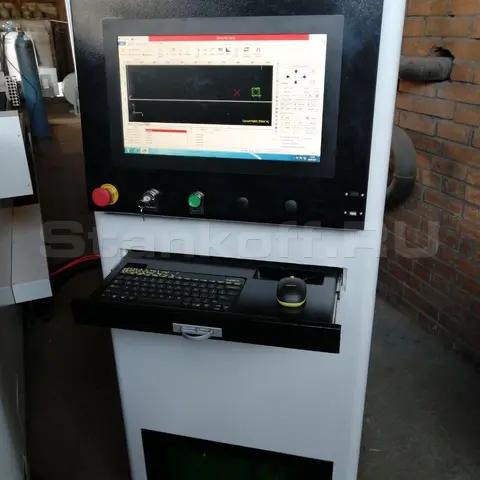

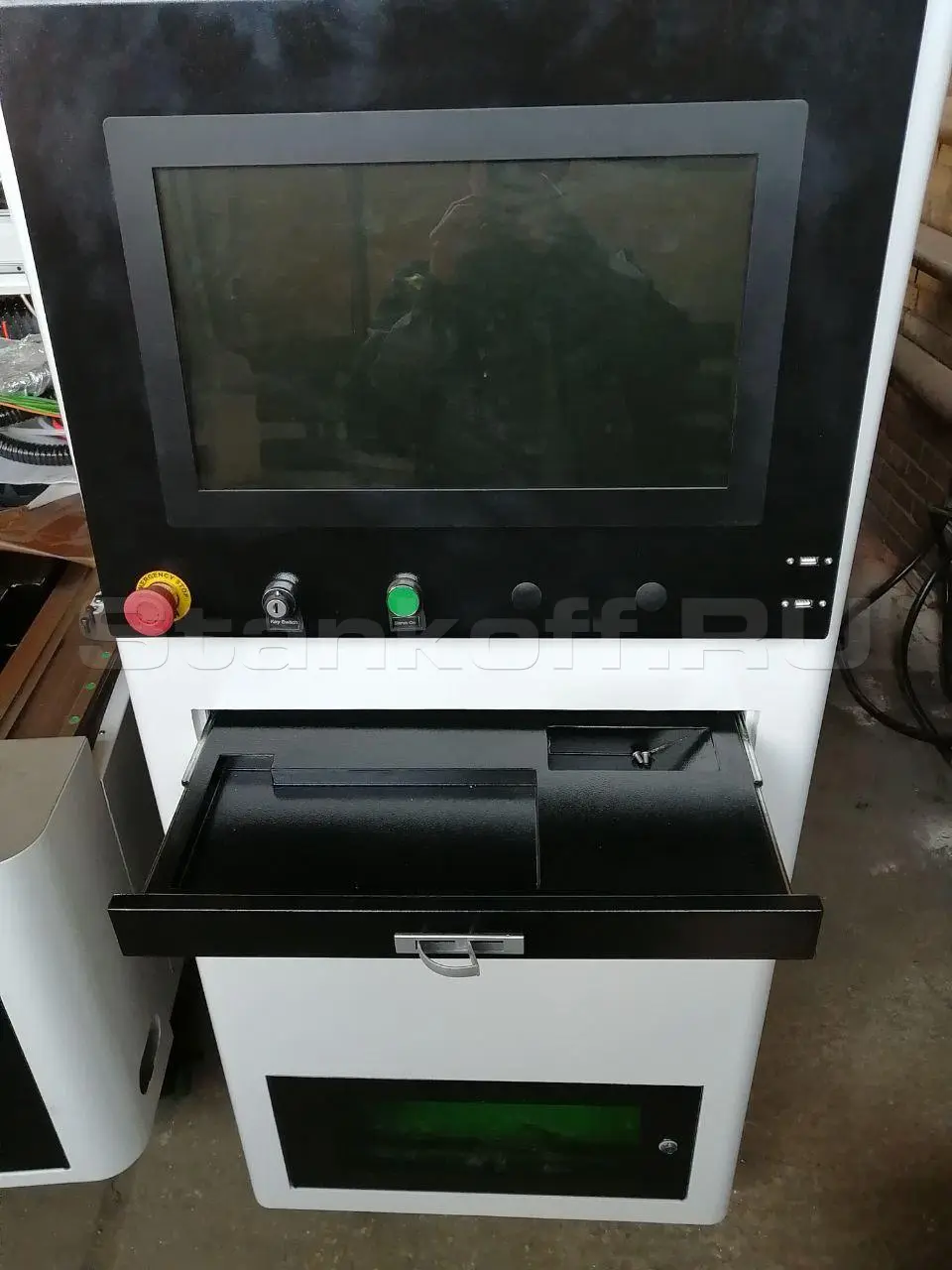

Панель управления станком
Панель управления станком

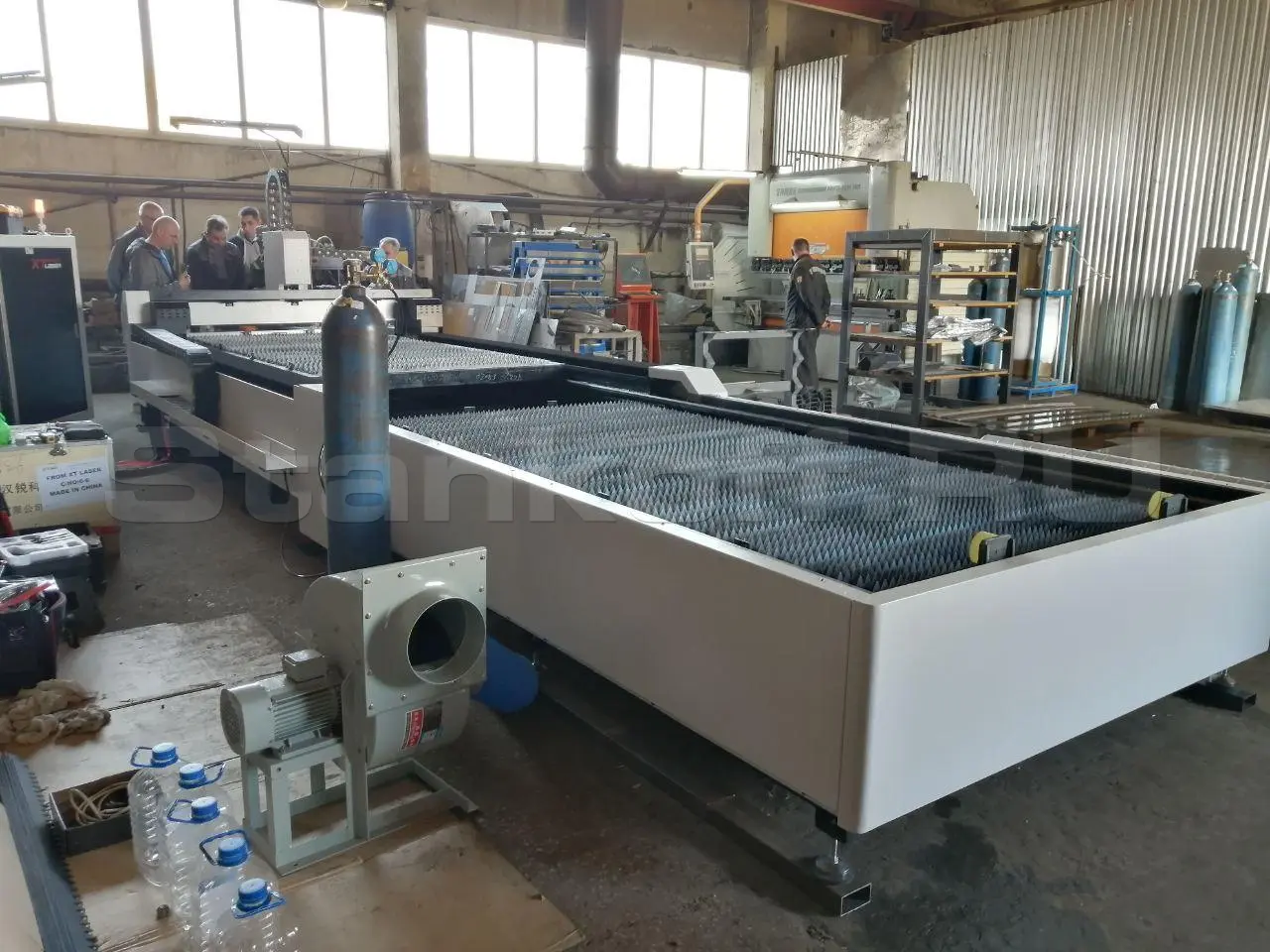

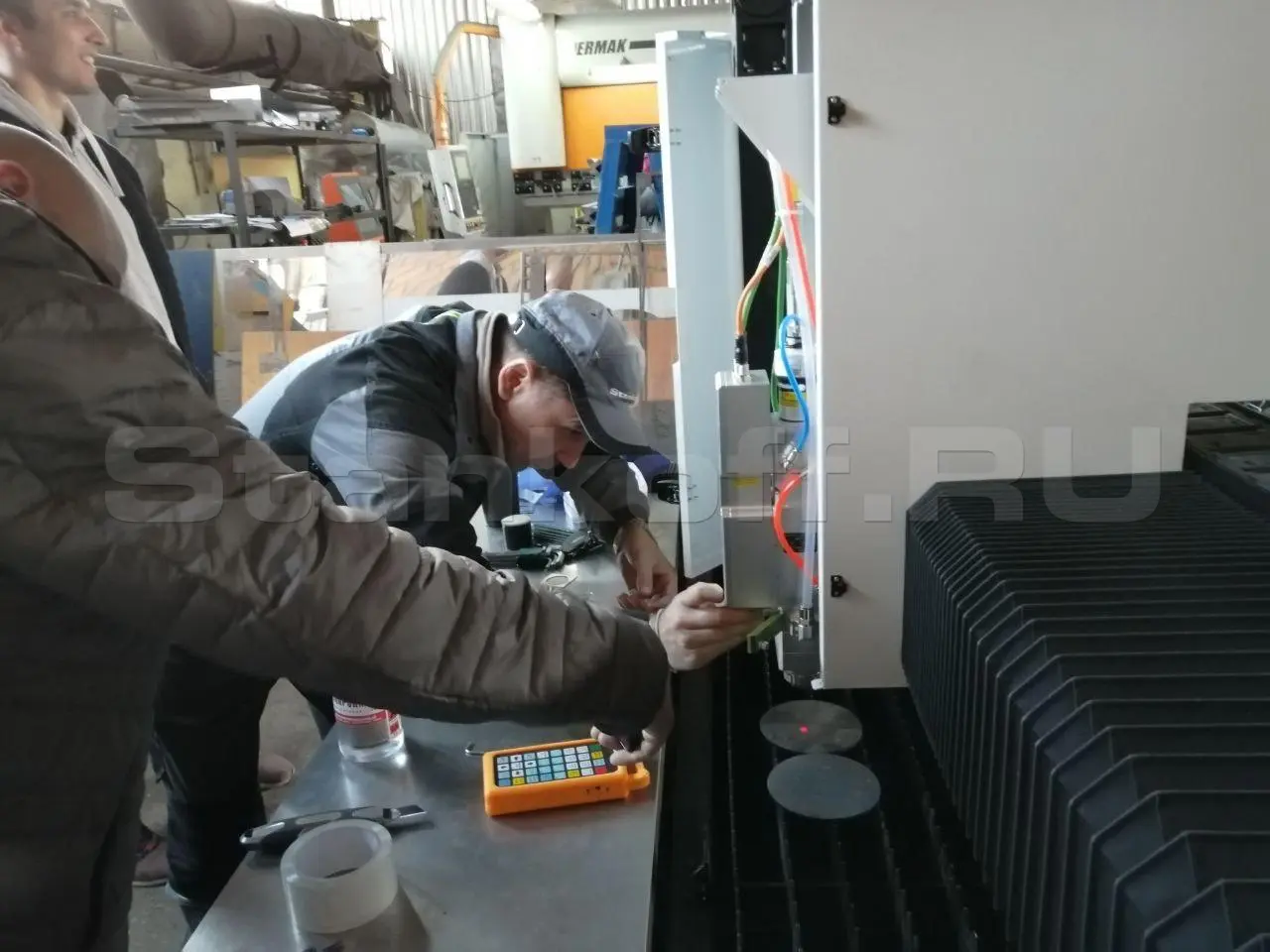

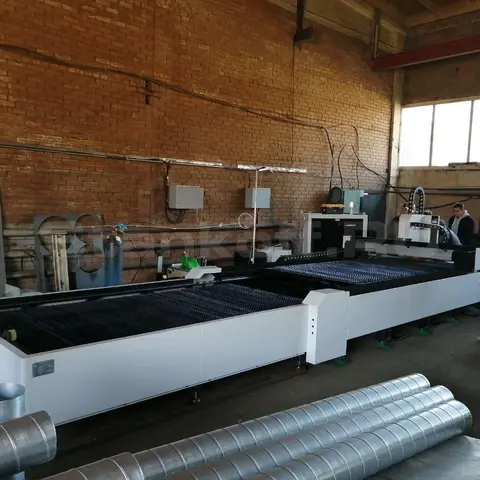

Фото при ПНР

Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS

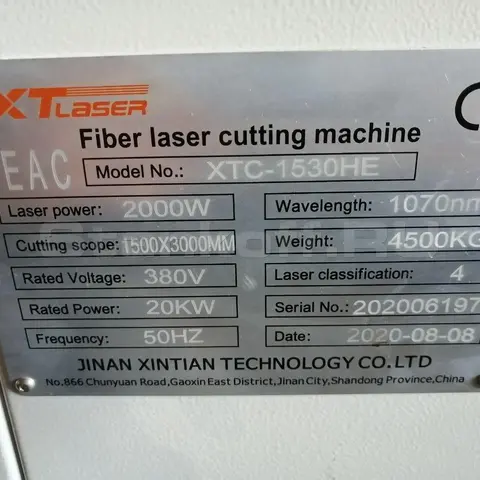

Шильдик станка
Шильдик станка

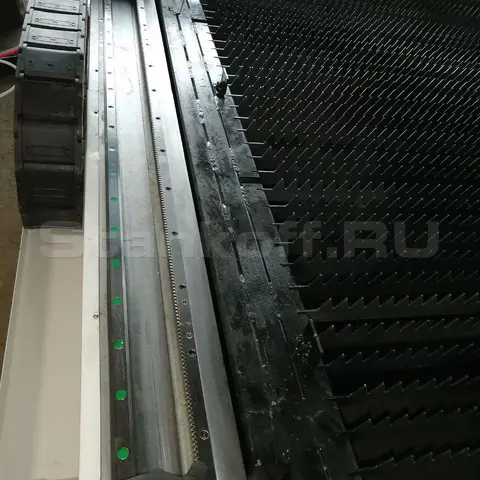

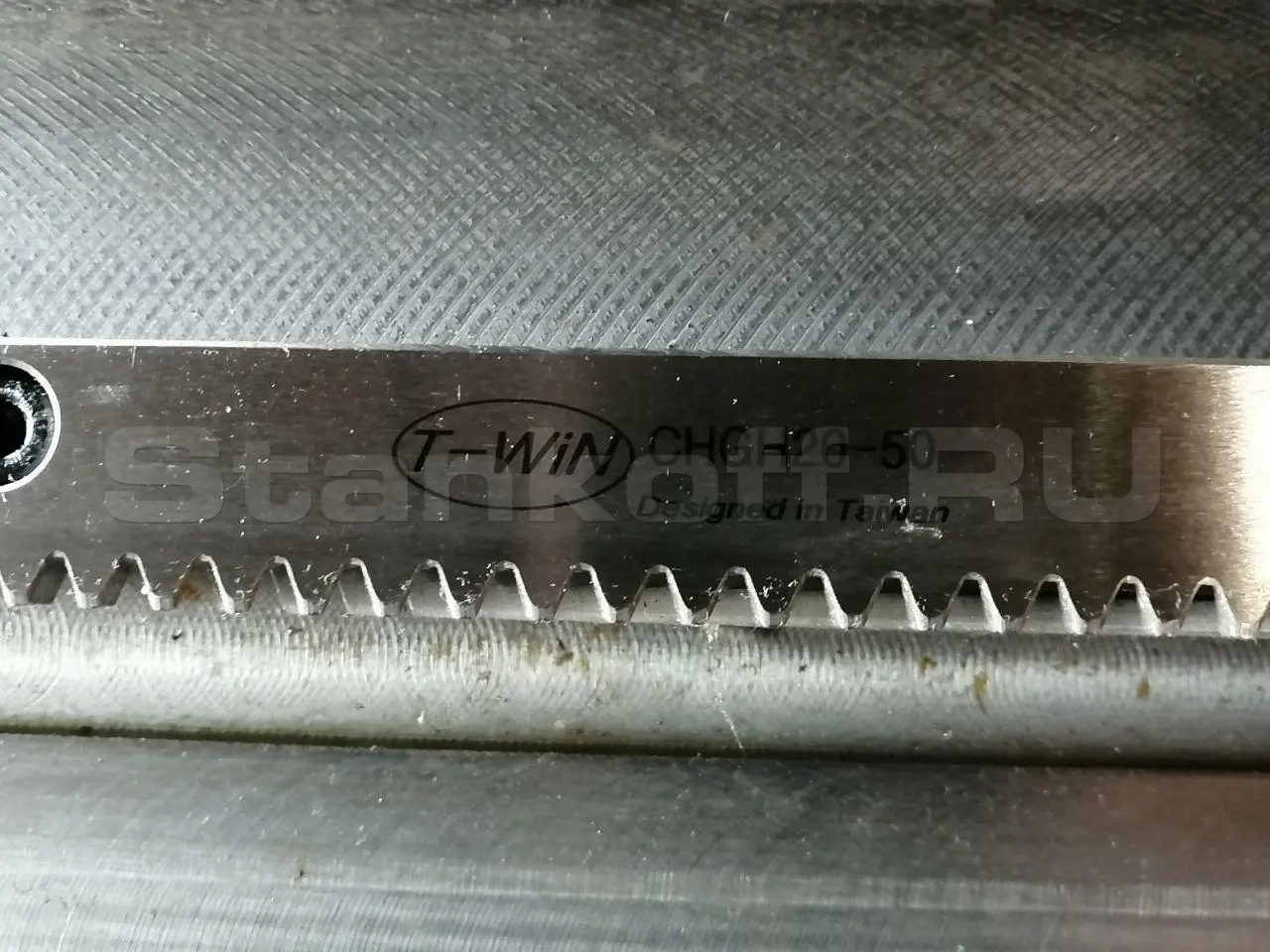

Зубчатая передача «шестерня-рейка» T-win.
Зубчатая передача «шестерня-рейка» T-win.

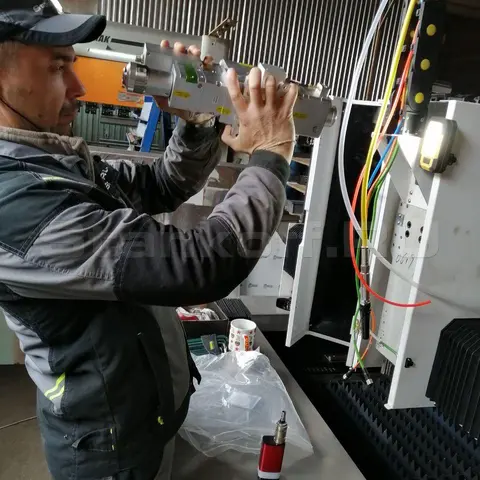

Режущая голова с автофокусом Raytools BM111
Режущая голова с автофокусом Raytools BM111

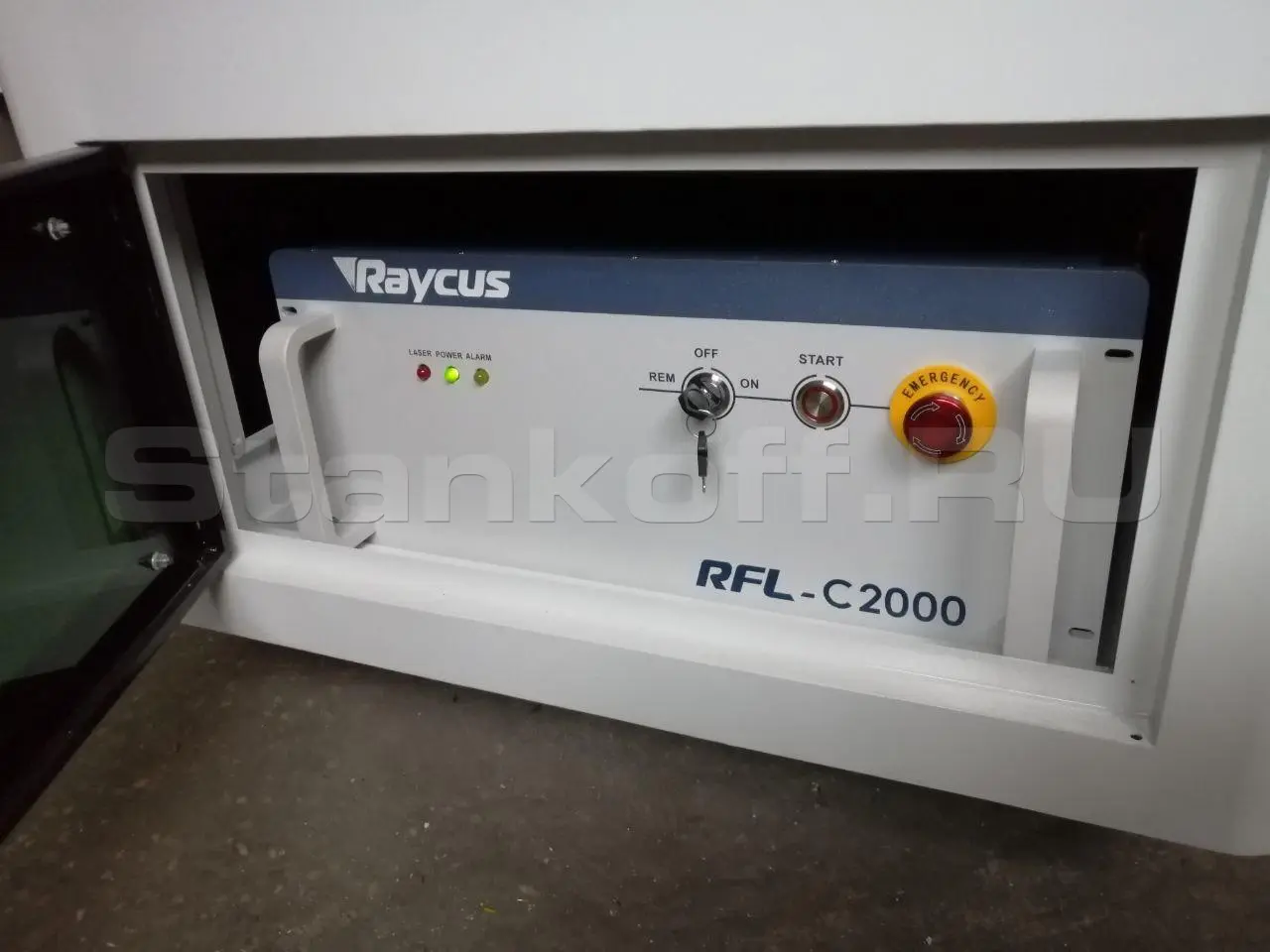

Лазерный источник Raycus
Лазерный источник Raycus

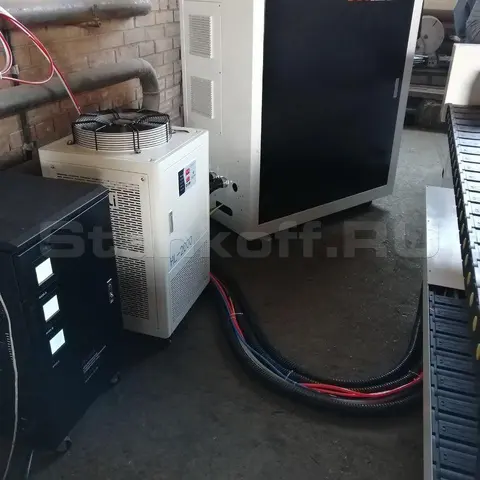

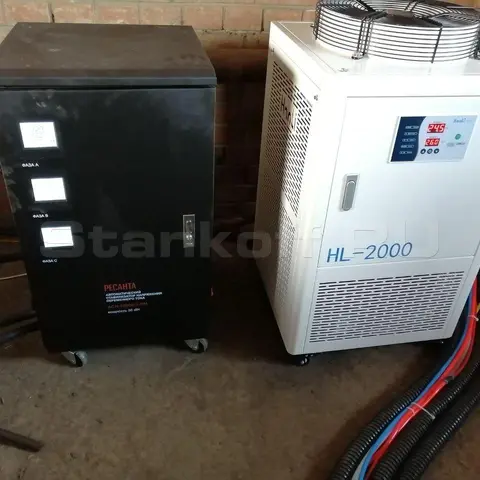

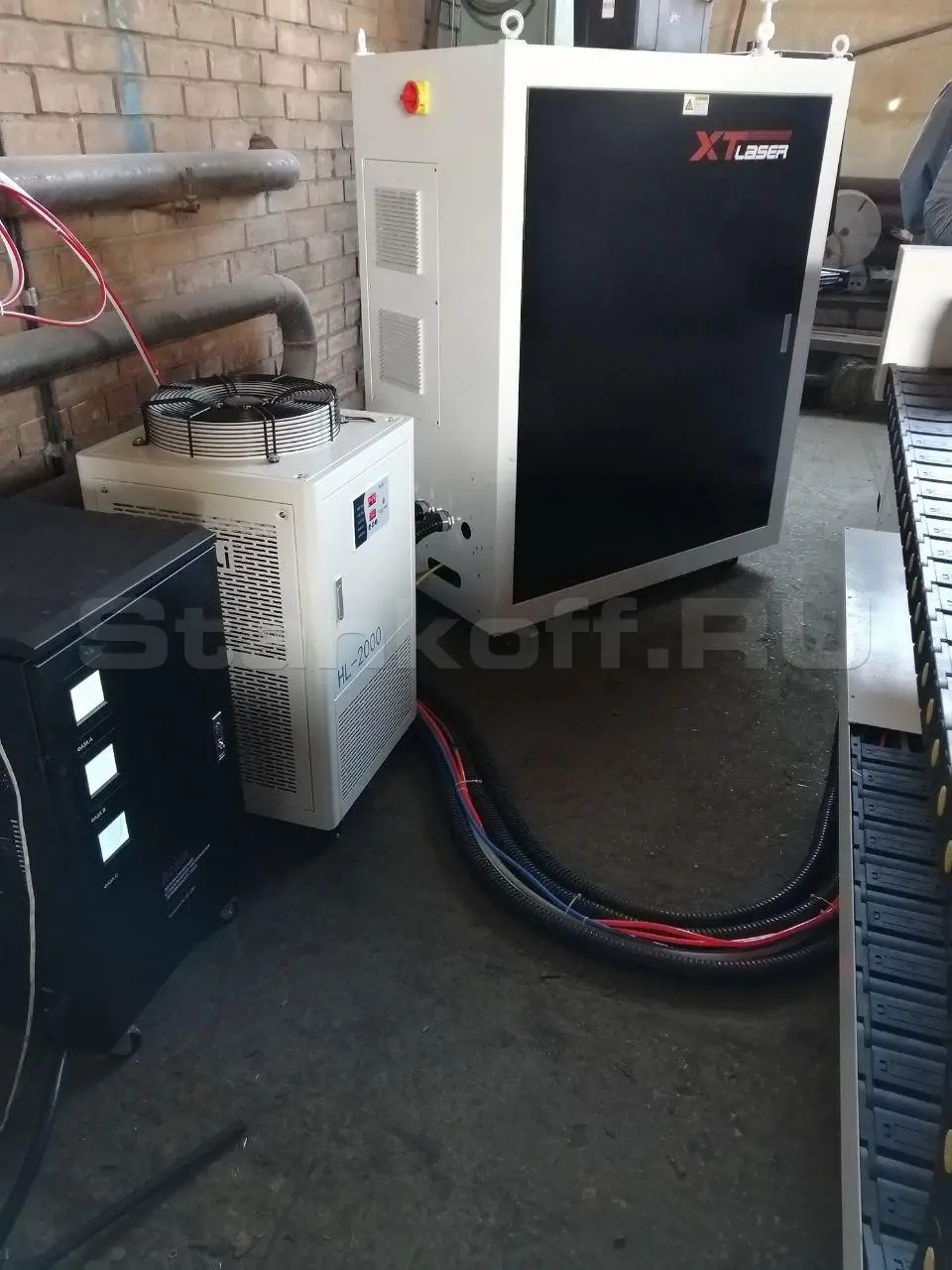

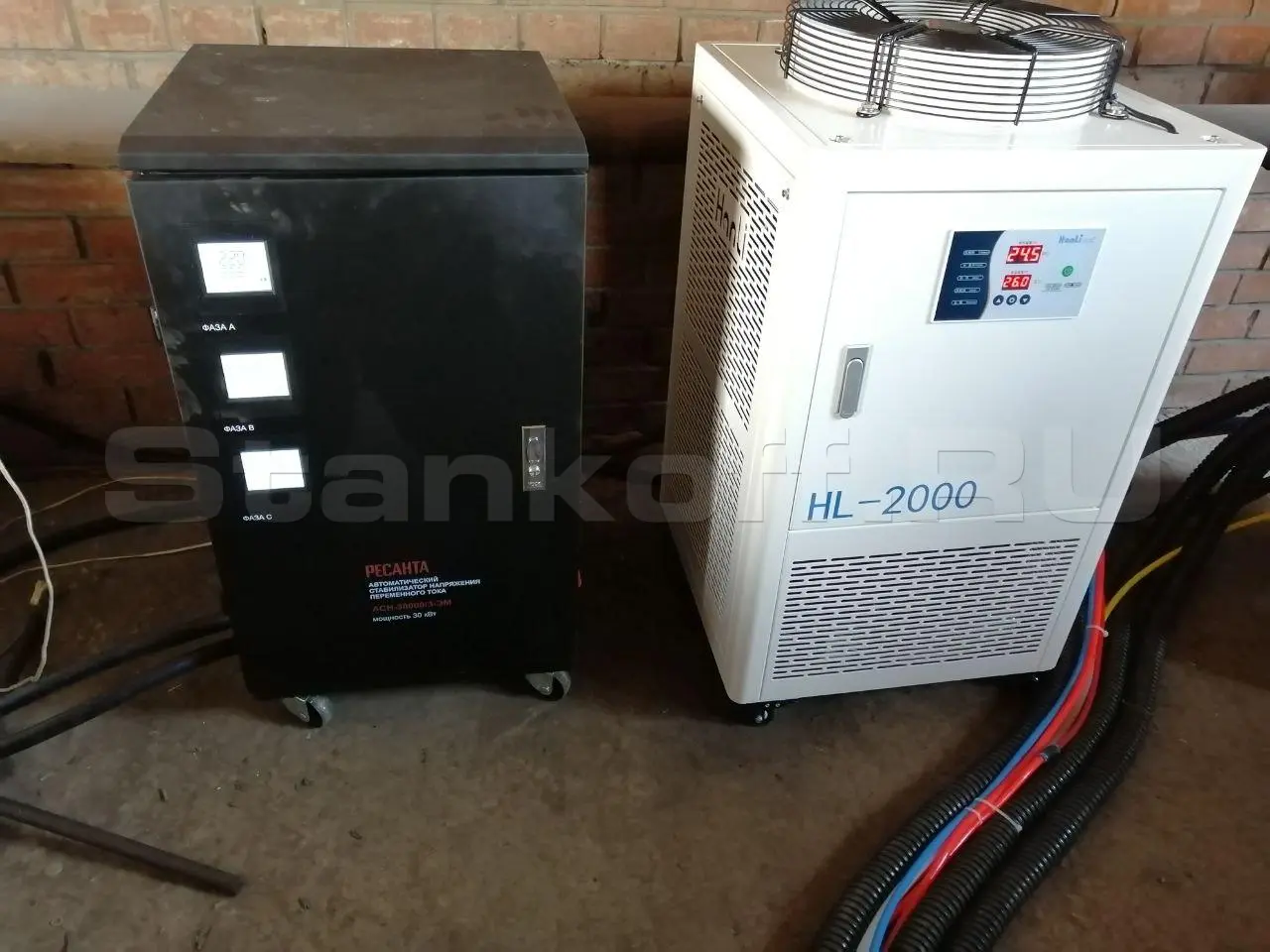

Стабилизатор напряжения и водяной чиллер
Стабилизатор напряжения и водяной чиллер
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS

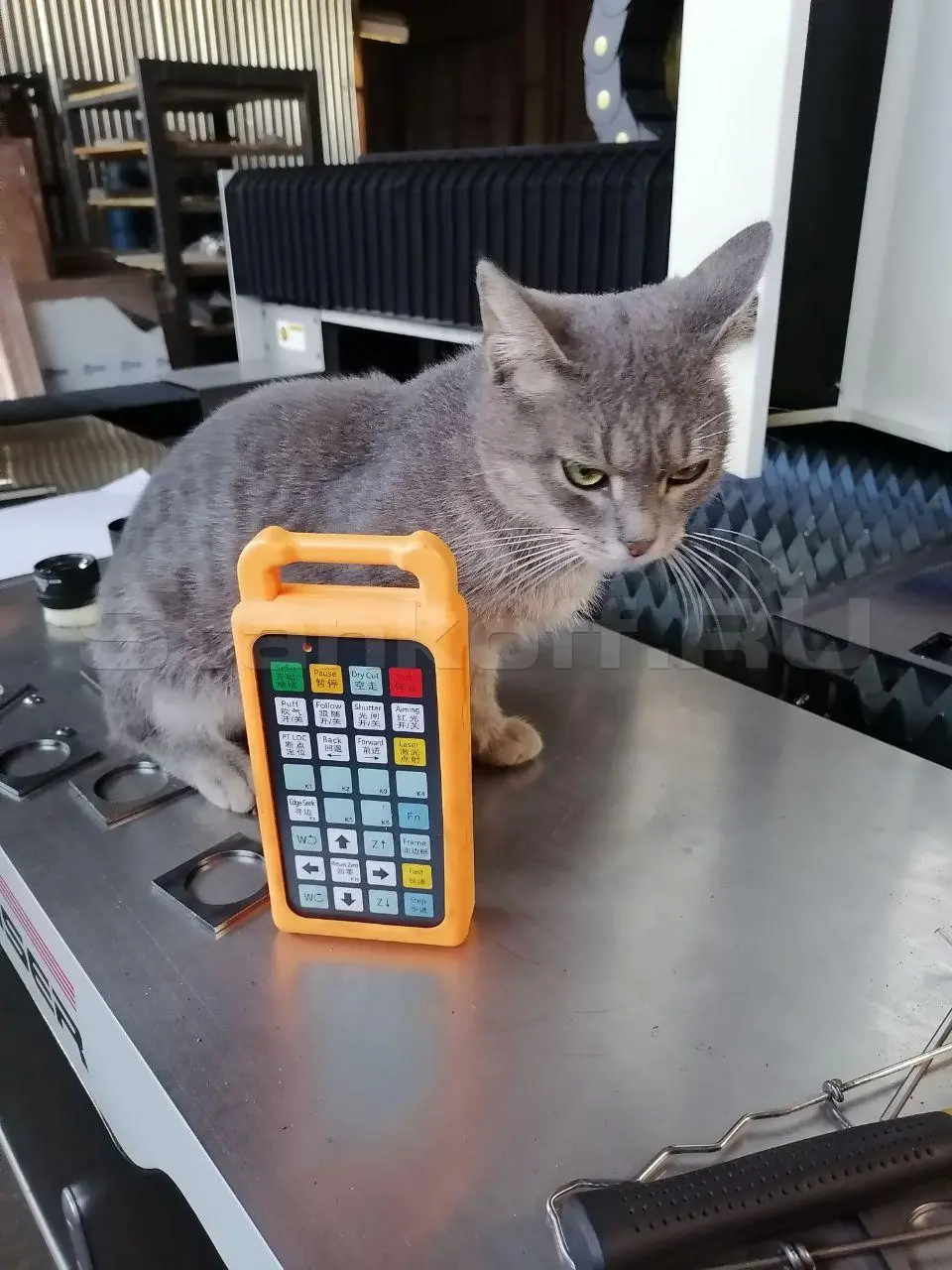

Дистанционный пульт управления и пушистый друг, который нам помогал :)
Дистанционный пульт управления и пушистый друг, который нам помогал :)

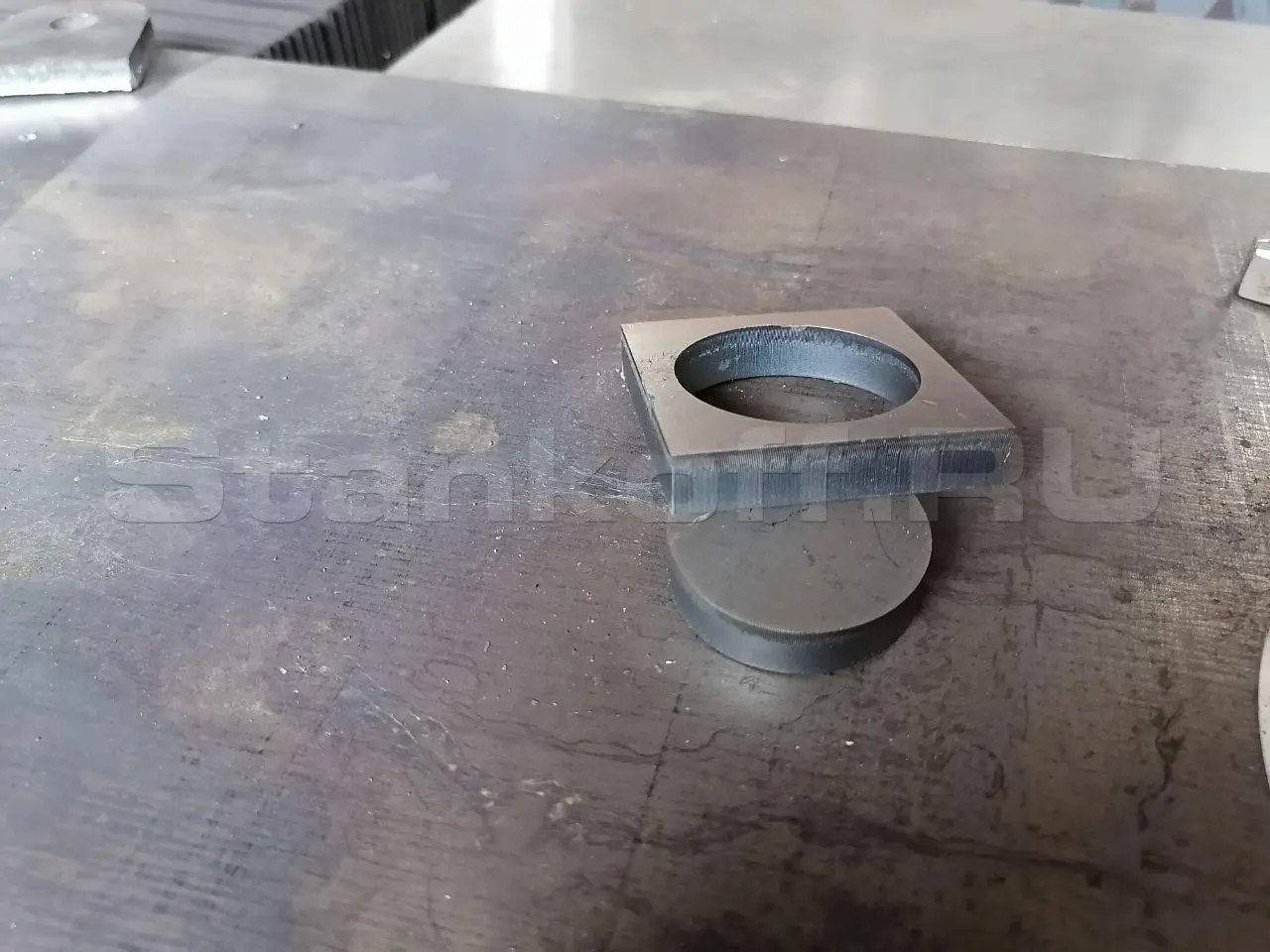

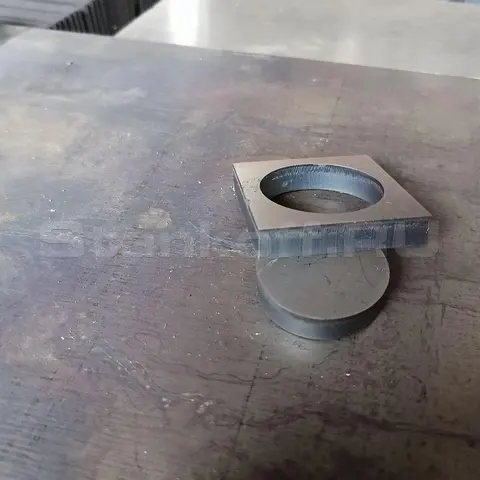

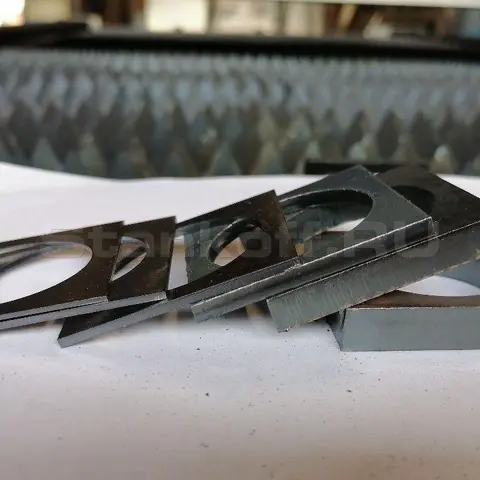

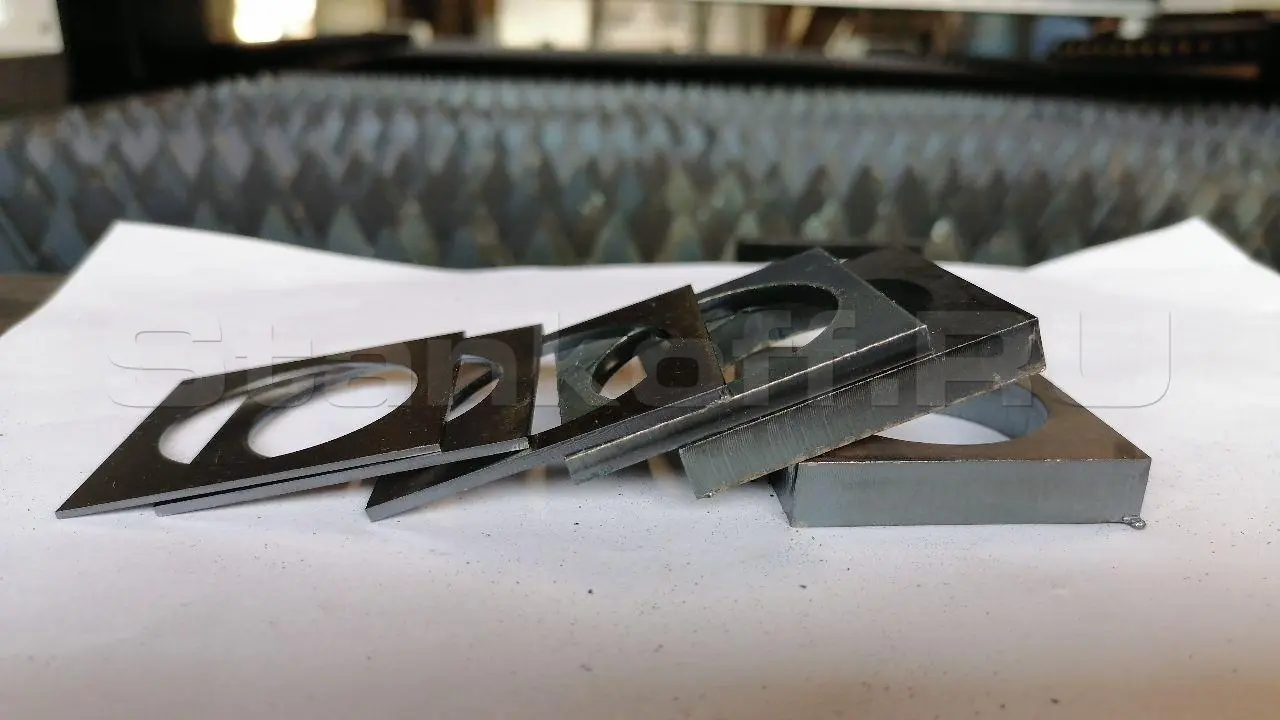

Получаемые изделия

Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS
Наш станок в Тольятти — пусконаладка оптоволоконного лазера для резки металлов XTC-1530HE/2000 RAYCUS

Резка 10мм черной стали на станке XTC-1530HE/2000 Raycus
