Обзор вертикального станка для фрезеровки канавок с ЧПУ HRK-1500x3200

Видеообзор станка для обработки V-образных канавок с ЧПУ HRK-1500x3200

Вертикальный станок для фрезеровки канавок с ЧПУ HRK-1500x3200 это высокотехнологичное оборудование, разработанное для высокоточного фрезерования канавок на листовом металле. Станок обеспечивает совершенно гладкую поверхность без мельчайших трещин и заусенцев — чрезвычайно важное условие для качественной гибки под острые углы. Сочетает проверенные решения традиционных V-фрезерных станков и современные технологии, адаптированные под требования отечественных производителей.

Технология V-образной гибки: Почему это важно?

Чтобы полностью оценить возможности станка HRK-1500x3200, важно понимать саму технологию V-образной гибки и ее преимущества для производства листовых деталей.

Что такое V-образная гибка и зачем она нужна?

V-образная гибка подразумевает предварительную нарезку канавки в месте сгиба, что:

Исключает дефекты (складки, вмятины, трещины) на внешней стороне изгиба — важно для эстетических и высокоточных деталей (архитектура, авиация, лифты).
Снижает усилие гибки — тонкий материал в зоне сгиба позволяет использовать менее мощные прессы, экономя энергию и затраты.
Регулирует отскок — точная остаточная толщина канавки (от 0,3 мм) уменьшает пружинение, обеспечивая предсказуемый угол изгиба.

Процесс нарезки канавки:

Процесс включает в себя автоматическое размещение листа и резку по заданной программе. При этом учитываются два ключевых параметра:

Угол канавки — на 1–2° больше целевого угла изгиба (например, 92° для 90°), чтобы компенсировать отскок.
Глубина и остаточная толщина — регулируется под материал (по умолчанию 0,8 мм, минимум 0,3 мм). Для толстых листов возможна многопроходная резка (например, 0,5 мм + 0,2 мм для нержавеющей стали 1,2 мм).

Где применяется технология?

Эта технология идеально подходит для слабо нагруженных и эстетически значимых конструкций:

Архитектура и интерьер: Панели для отелей, банков, торговых центров, аэропортов.
Лифтовое производство: Изготовление корпусов лифтов с точными и аккуратными сгибами.
Медицинское оборудование и шкафы управления: Получение сложных форм с высокой точностью и чистотой поверхности.

⚠️ Важно: V-образная гибка не подходит для конструкций, несущих высокие нагрузки на изгиб, так как прочность детали в месте сгиба определяется оставшейся толщиной материала.

Преимущества станка HRK-1500x3200:

Точность	Жёсткая конструкция балок и цельный стол (±0,03 мм по всей площади).
Автоматизация	Сервопривод и шариковинтовая передача оси Y для точного позиционирования листа.
Долговечность	Стол из закалённой стали (твердость по Роквеллу 55–60), устойчив к износу и деформациям.
Производительность	Два твердосплавных резца ускоряют обработку в 5 раз по сравнению с аналогами.
Качество канавки	Гидравлический прижим и система охлаждения гарантируют равномерную геометрию.
Гибкость настроек	Регулируемая скорость резки (частотный привод оси X) для разных материалов.
Надёжность	Критические узлы — от мировых производителей.

Конструктивные особенности:

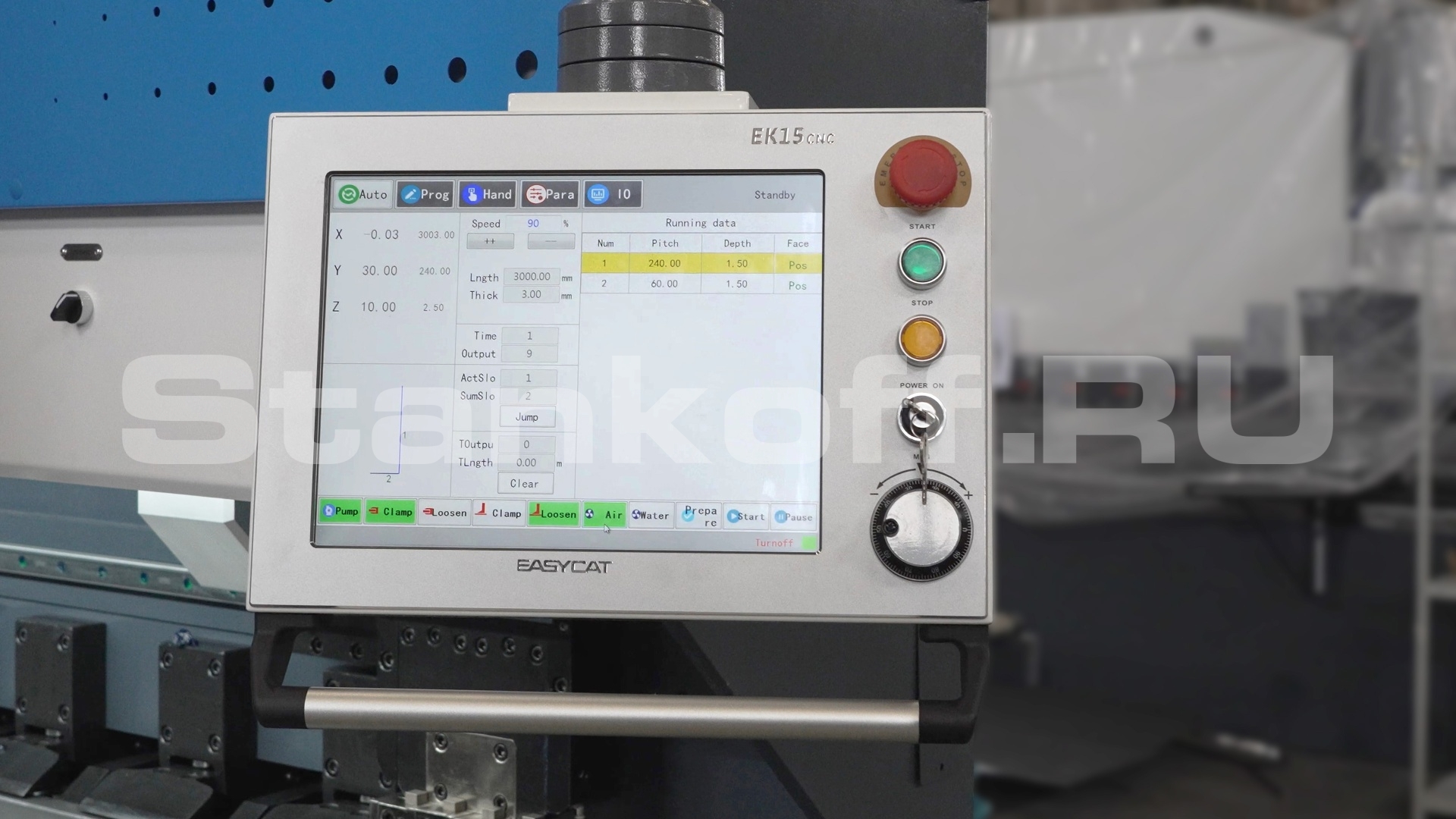

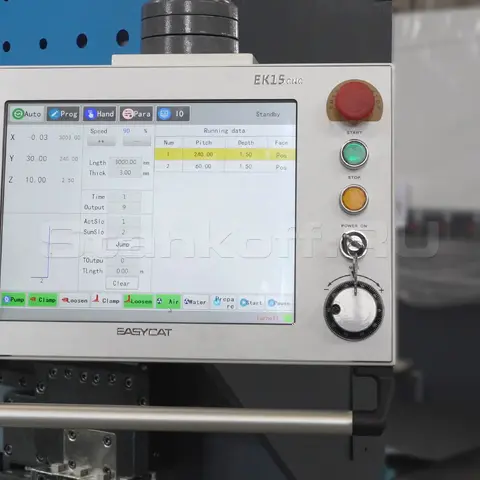

Система управления «Изикэт» (Easycat): Контроллер с временем отклика 0,5 мкс, функцией предотвращения столкновений.

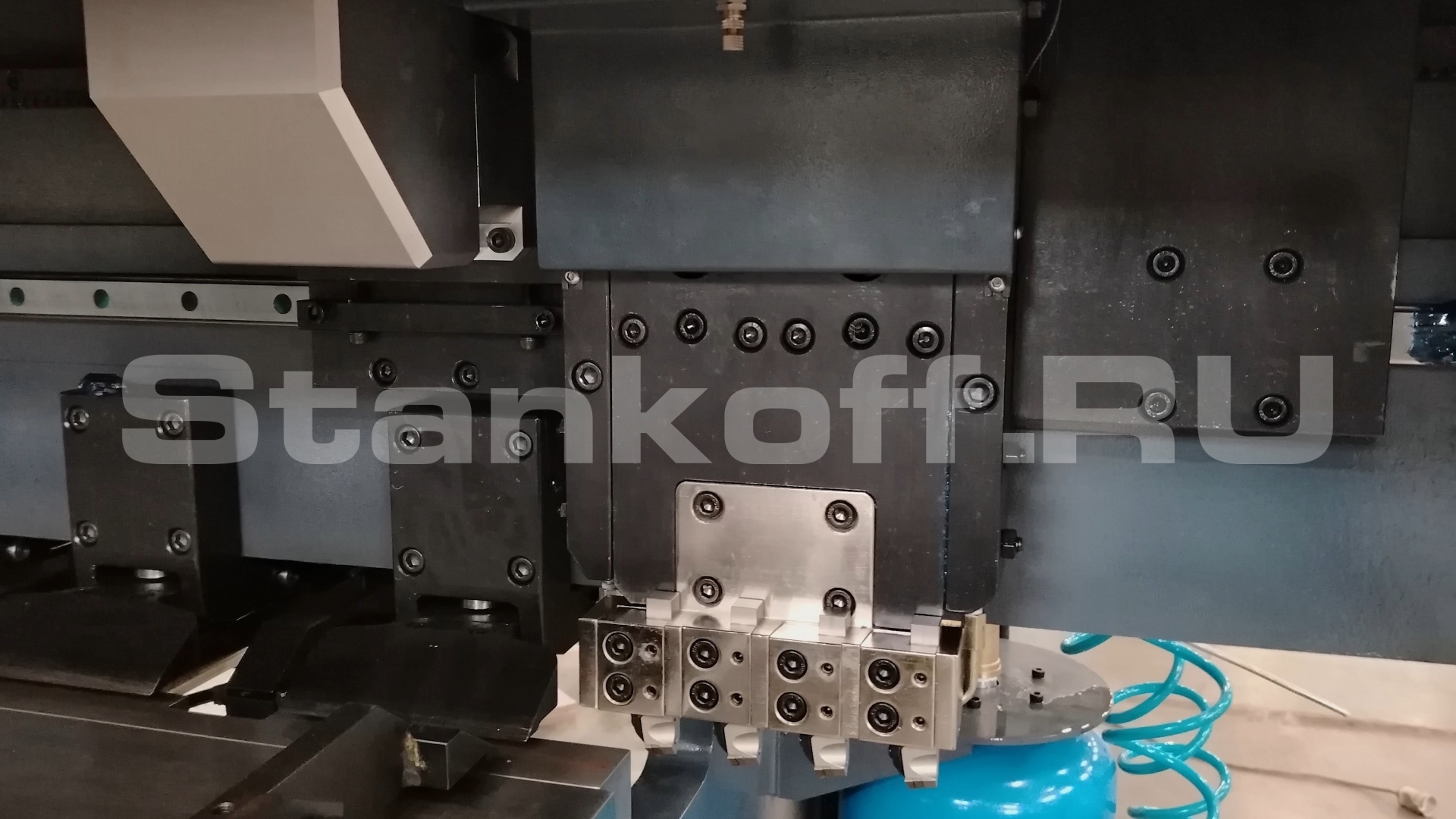

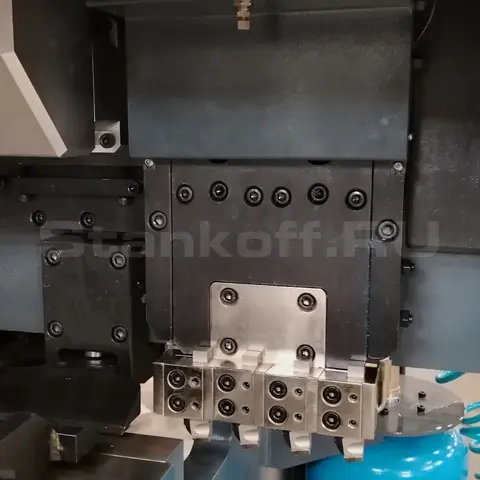

Сервопривод держателя ножа: Высокий крутящий момент и точное позиционирование по глубине.

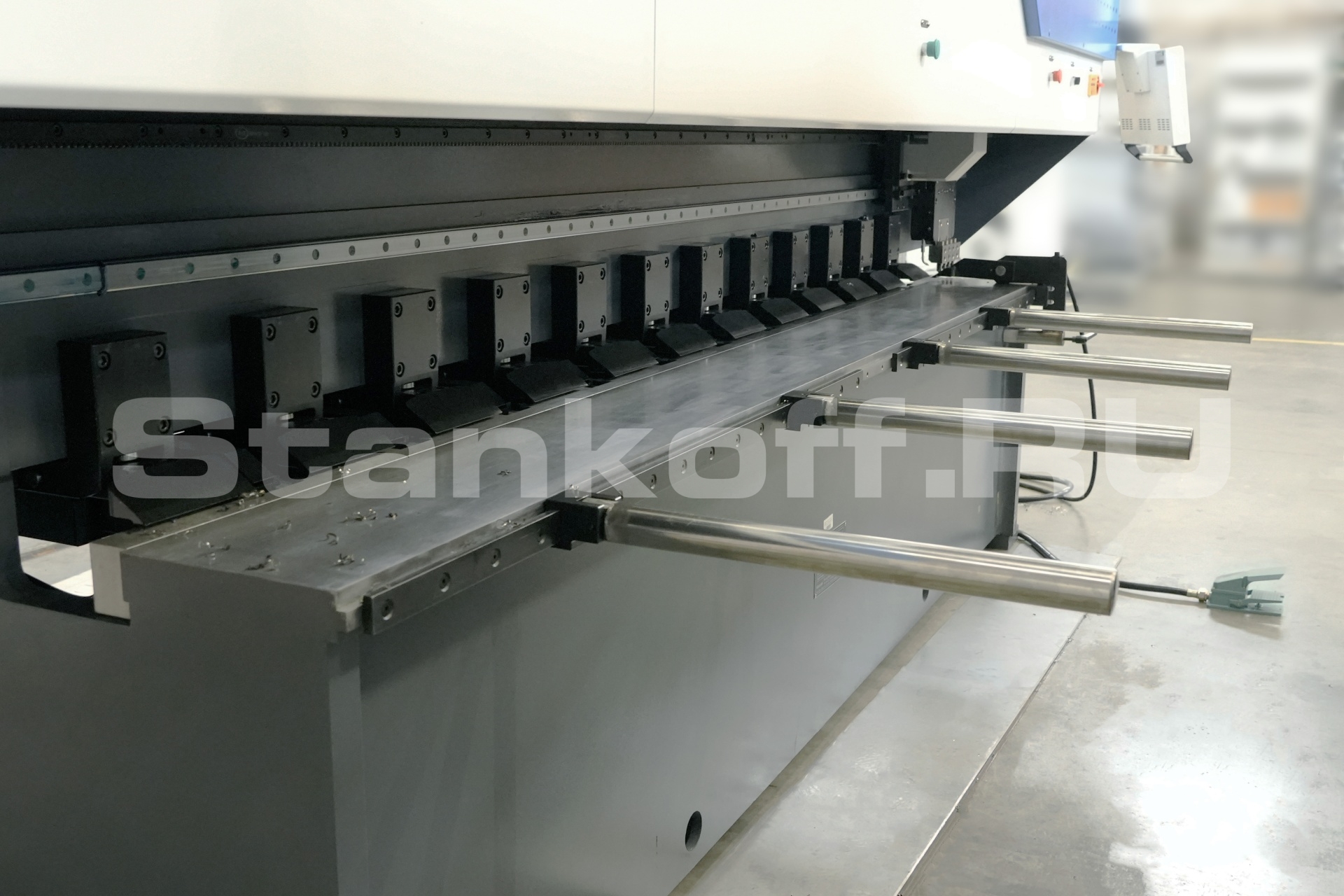

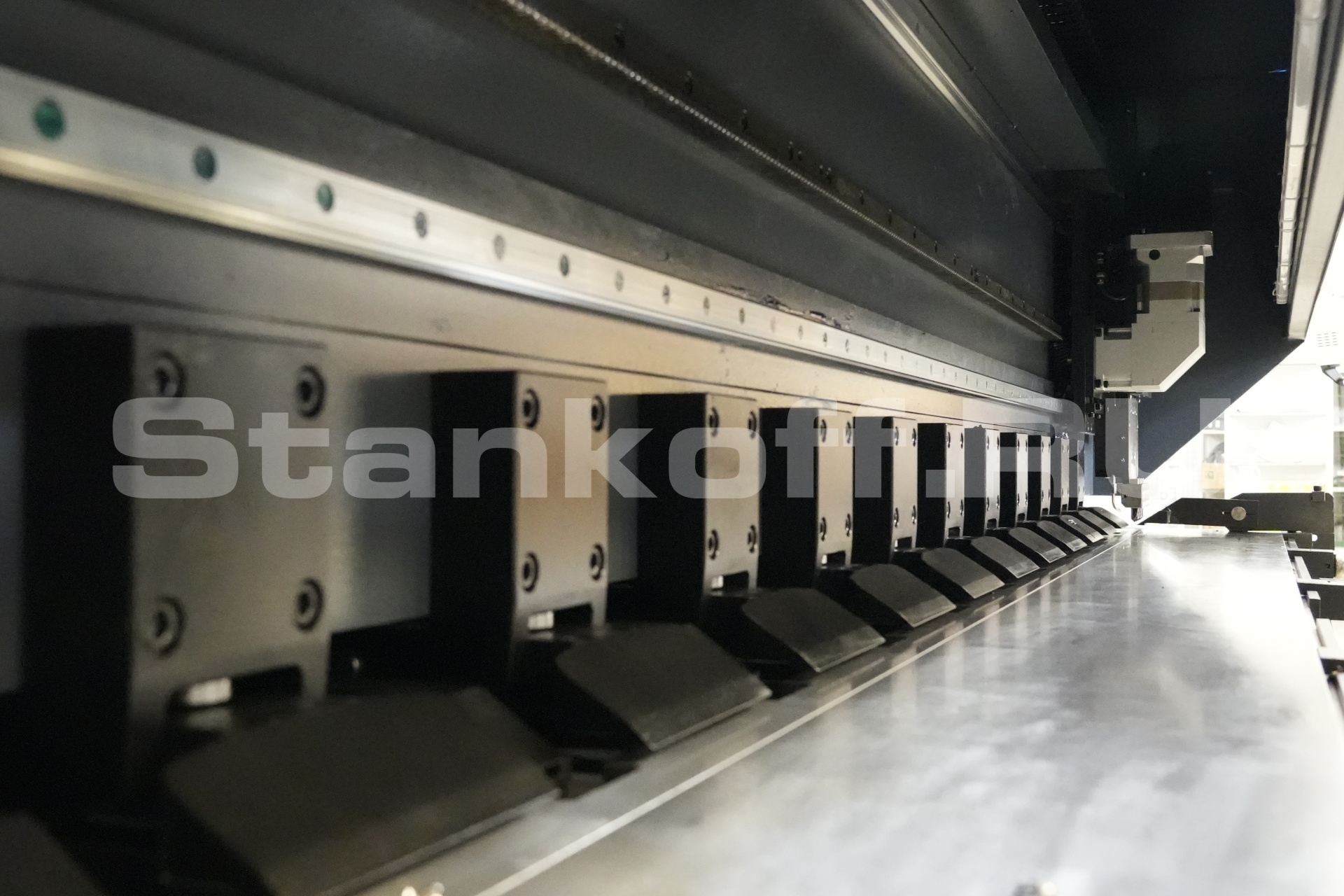

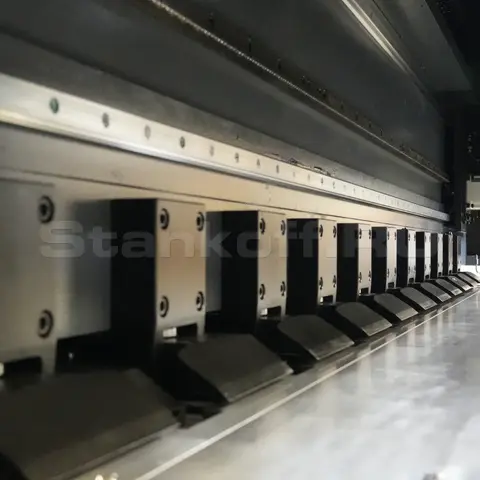

Зажим листа: Гидравлические прижимы исключают смещения заготовки.

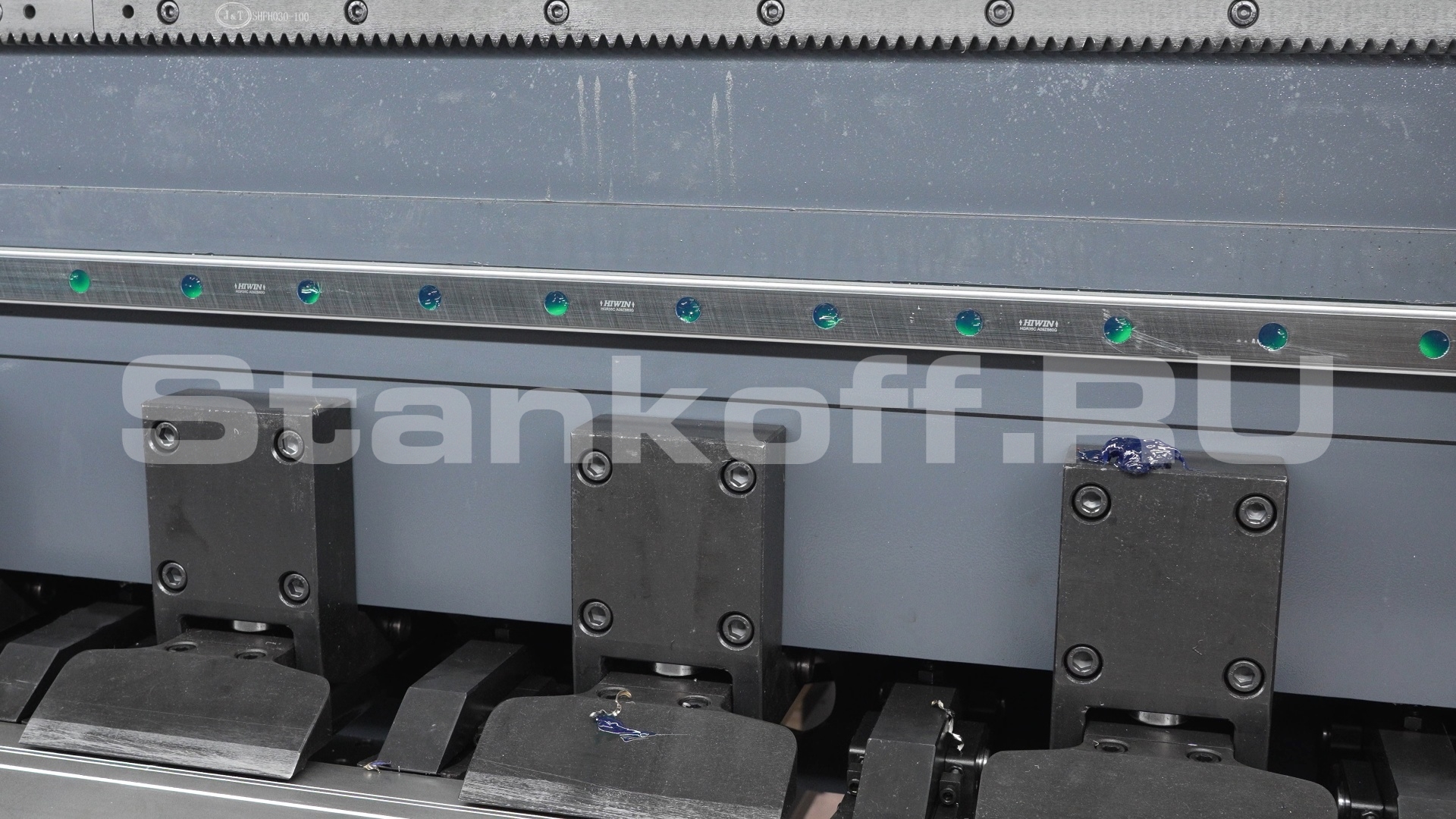

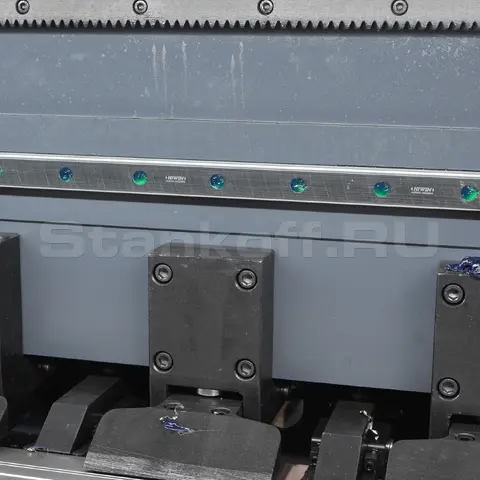

Направляющие «Хайвин» (Hiwin) и рейка «Вай-Вай-Си» (YYC): Обеспечивают стабильность хода и долговечность.
Пневматика «Эйртак» (AirTAC): Металлические корпуса, устойчивые к вибрациям и перепадам давления.

Технические характеристики

Основные технические характеристики станка для обработки V-образных канавок HRK-1500x3200
Обрабатываемая толщина листа	0,4–6,0 мм
Размер листа (Д×Ш)	1500×3200 мм
Макс. глубина за один проход	1 мм
Макс. глубина паза	3 мм
Скорость резания (переменная)	5–70 м/мин
Скорость подачи	0,5–20 м/мин
Мин. шаг X/Y/Z	0,01 мм
Точность позиционирования	X ±0,05 мм, Y ±0,05 мм, Z ±0,02 мм
Мощность двигателя	X 4,5 кВт, Y 4 кВт, Z 0,4 кВт
Плоскостность рабочего стола	±0,01 мм
Количество установленных твердосплавных ножей	4 шт
Вес	10200 кг

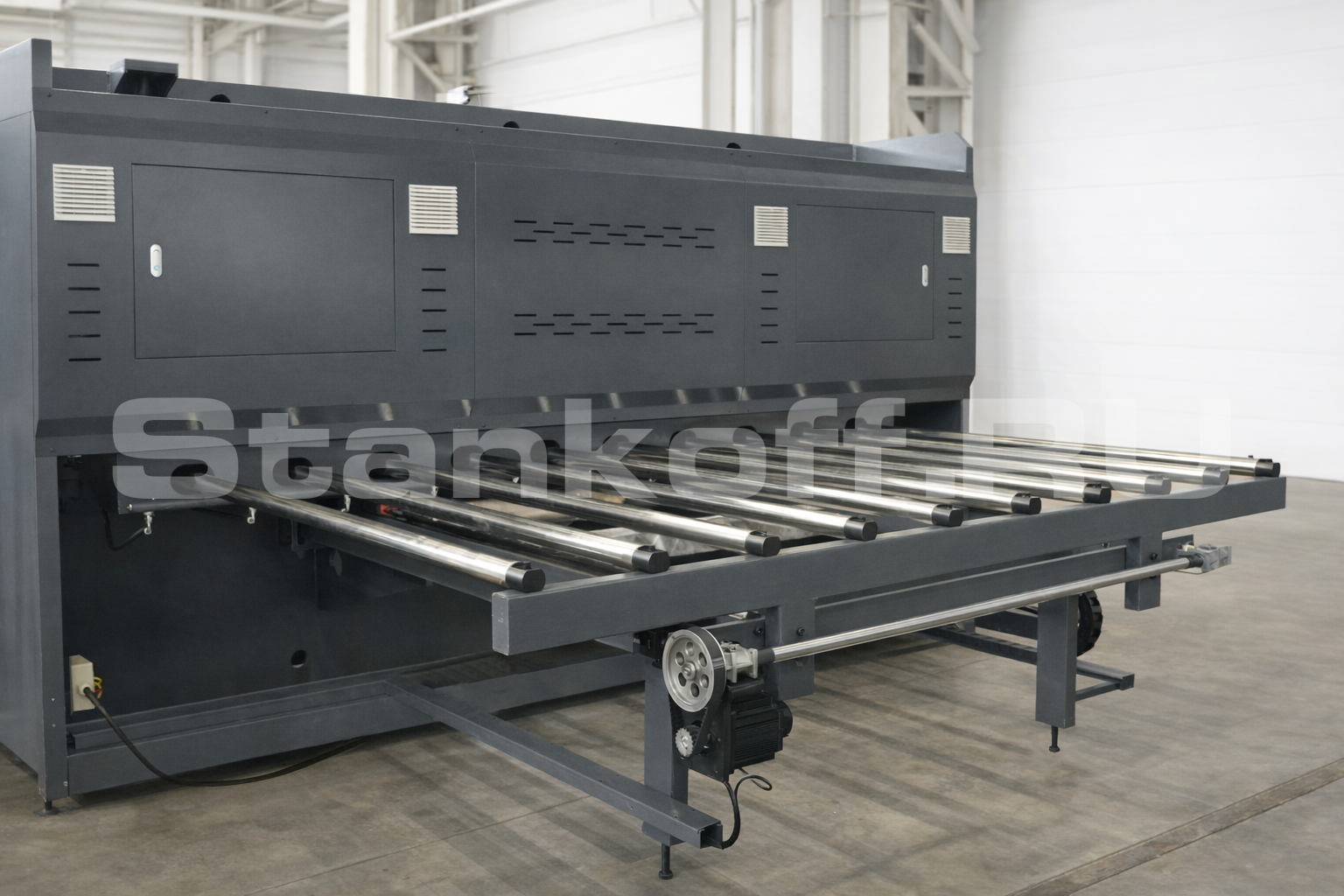

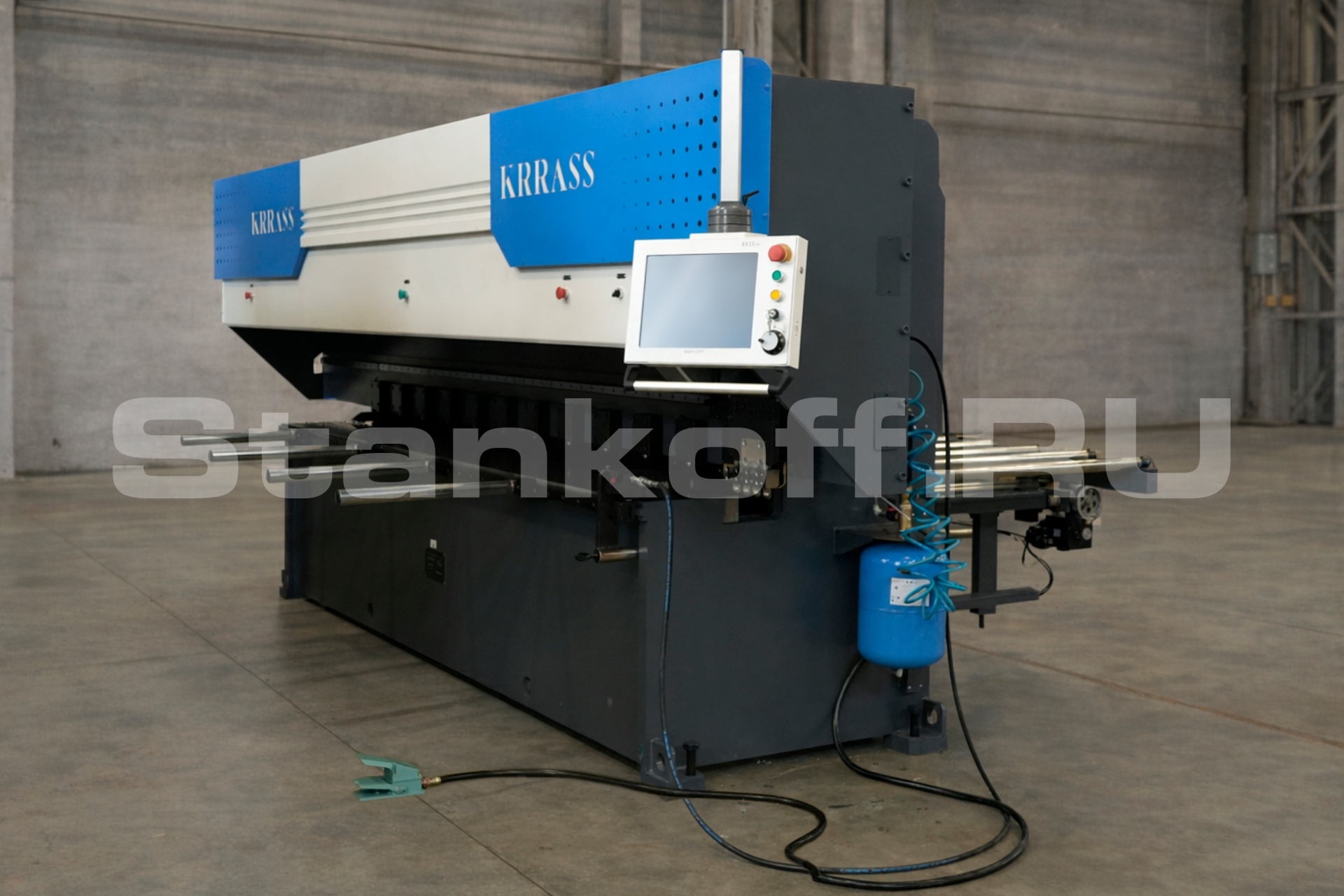

Вертикальный станок для обработки V-образных канавок с ЧПУ HRK-1500x3200

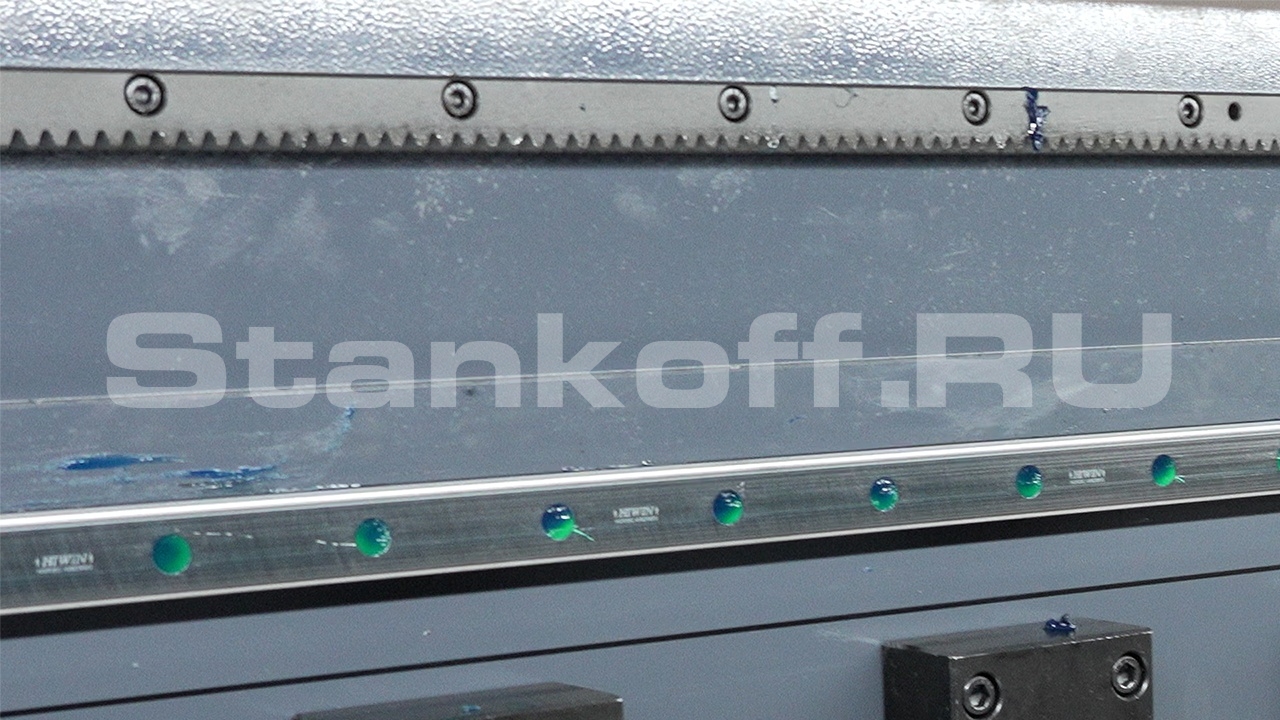

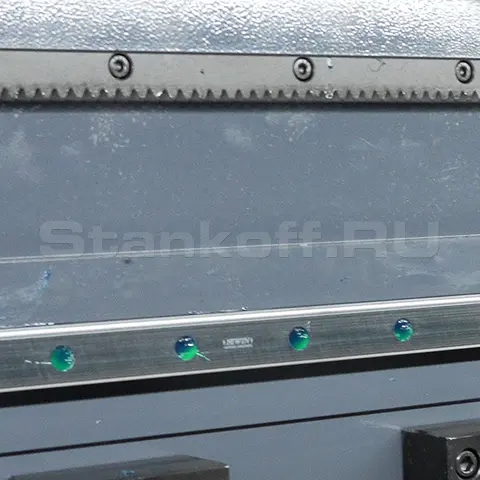

Высокоточная шестерня-рейка «Вай-Вай-Си» (YYC)

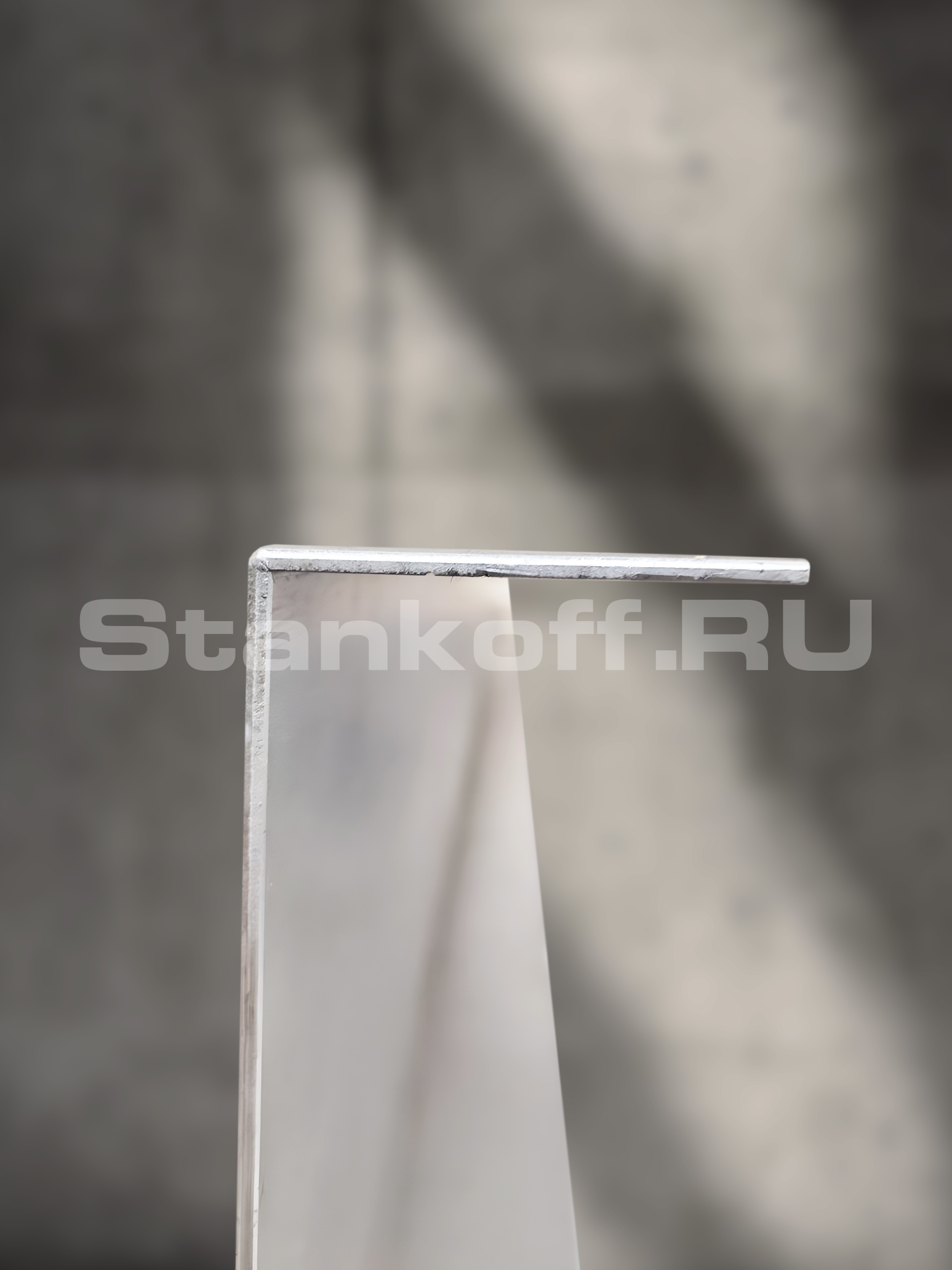

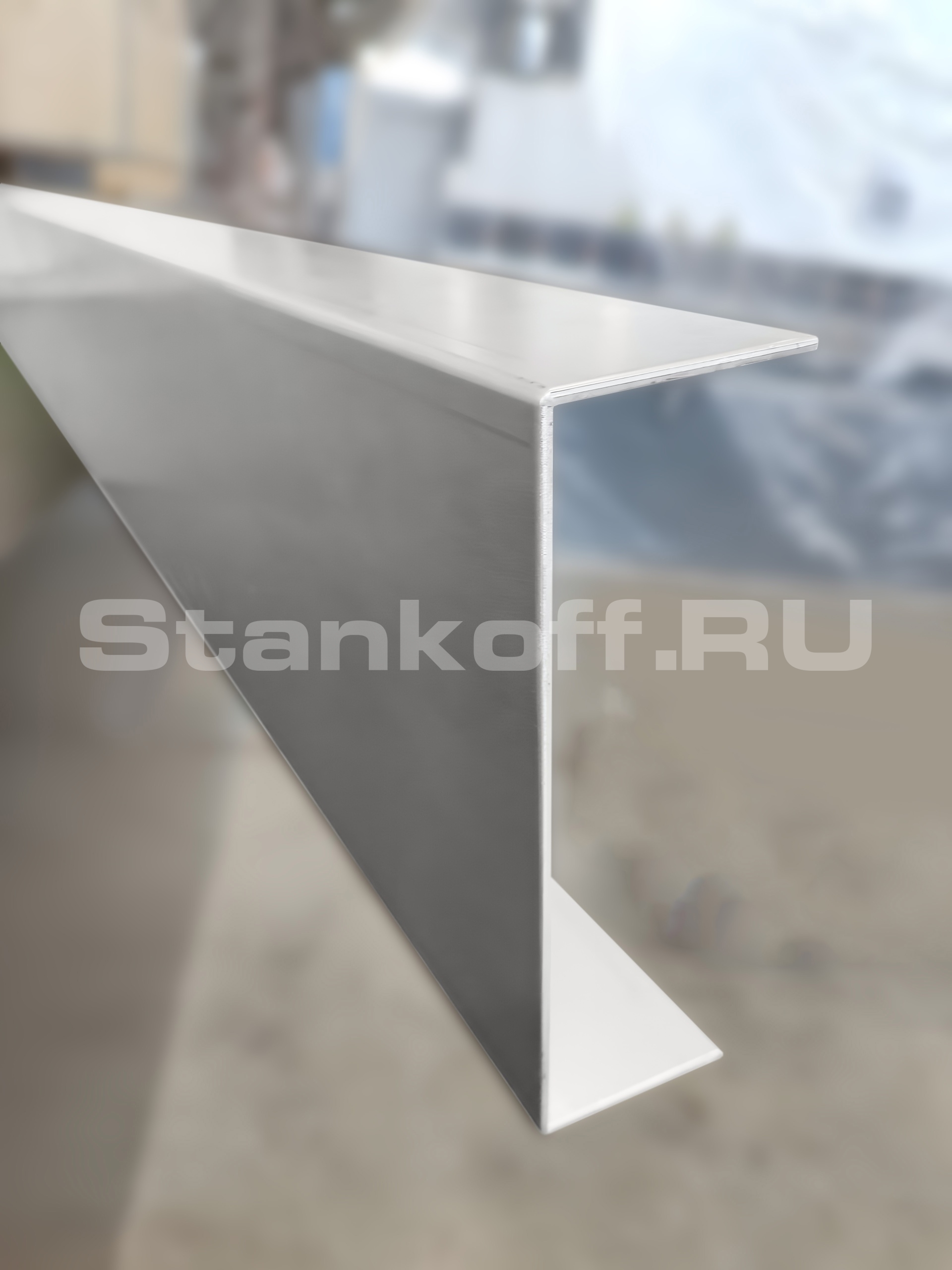

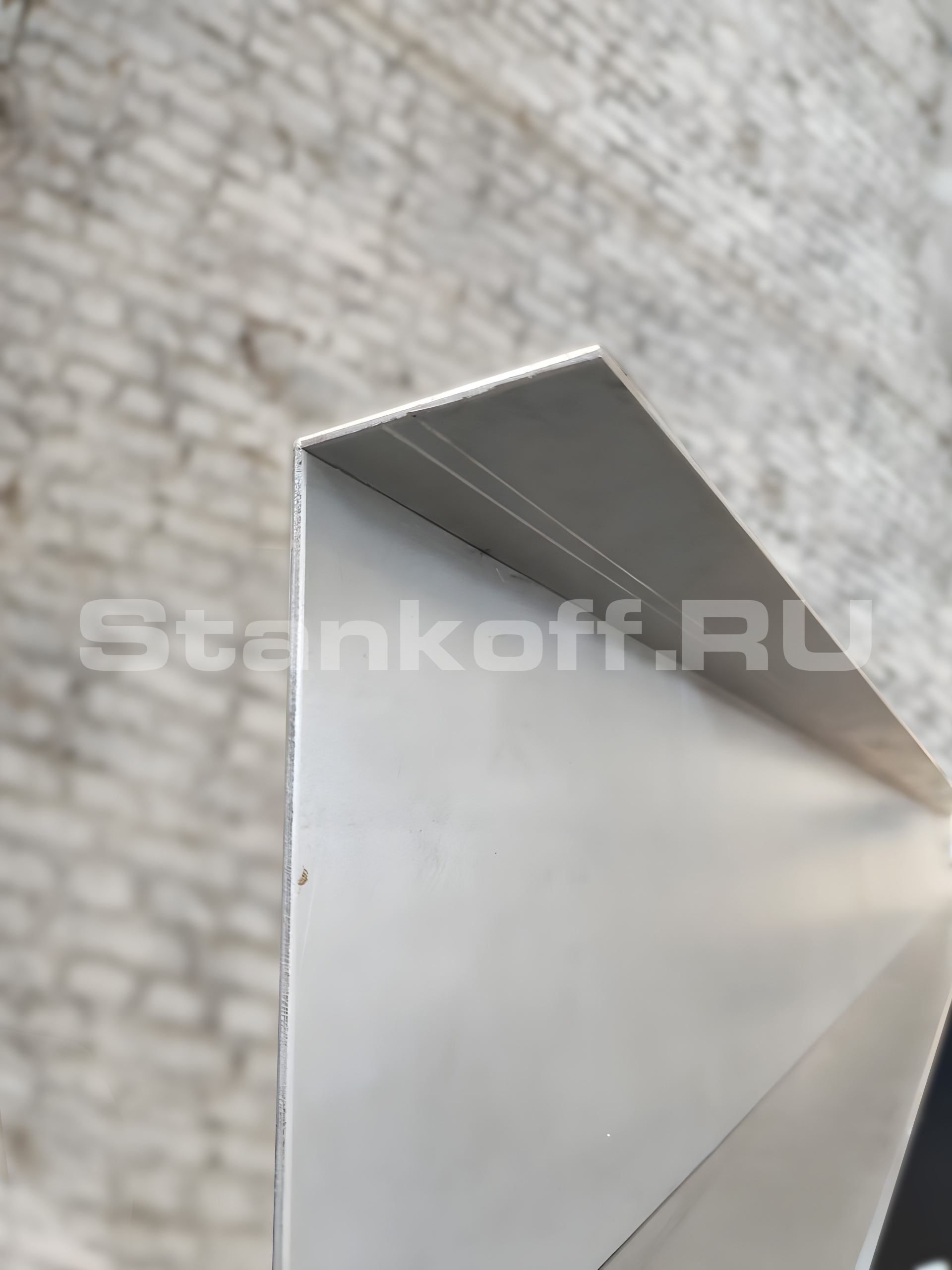

Результат гибки после v-образной фрезеровки

Заключение:

Станок HRK-1500x3200 — это не просто оборудование для нарезки канавок, а ключ к современной технологии V-образной гибки, которая открывает новые возможности в обработке листового металла. Компания Krrass, имея 20-летний опыт в производстве такого оборудования, предоставляет решение, сочетающее высокую точность, производительность и надежность. Благодаря этому станку вы сможете изготавливать сложные и эстетически совершенные детали для различных отраслей — от архитектуры до лифтового производства — с минимальными затратами и максимальным качеством.
