Пусконаладка оптоволоконного лазерного станка для резки металла XTC-1530H/3000 Raycus и гидравлического листогибочного пресса MetalTec HBM 125/3200М E22 в Ревде

Антон Гавриленко

В марте 2024 года нашей компанией была произведена комплексная поставка и пусконаладка оптоволоконного лазерного станка для резки металла XTC-1530H/3000 Raycus и гидравлического листогибочного пресса MetalTec HBM 125/3200М E22 в Ревде. С помощью лазерного станка XTC-1530H/3000 Raycus можно раскраивать черную сталь до 20 мм и нержавеющую сталь до 10 мм.

Ревда: город на границе миров и опора промышленности

Ревда — город на границе Европы и Азии, известный как "Первый город Европы". Он раскинулся на берегах Ревдинского пруда и реки Ревды. Здесь, находится предприятие нашего клиента, связанное с оптовой торговлей топливом, рудами, металлами и химическими веществами, и вносящее свой вклад в промышленное развитие региона.

Комплексная пусконаладка: точная настройка оборудования и удовлетворённый клиент

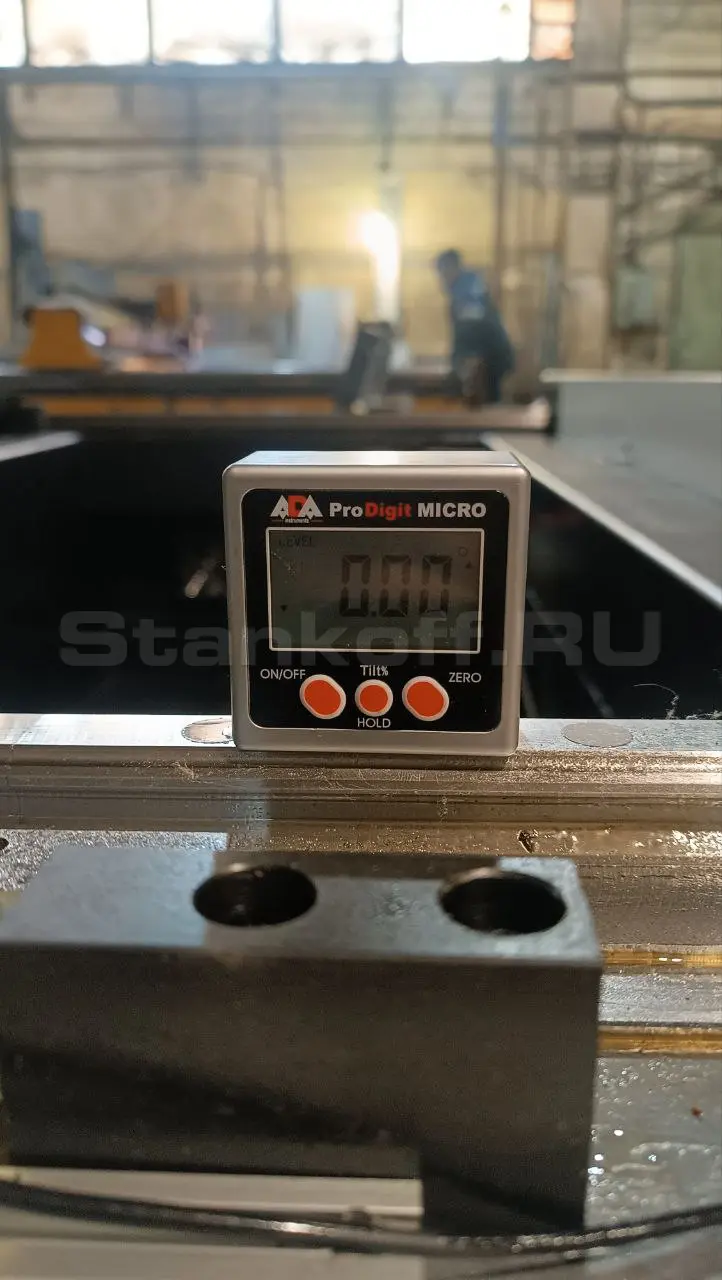

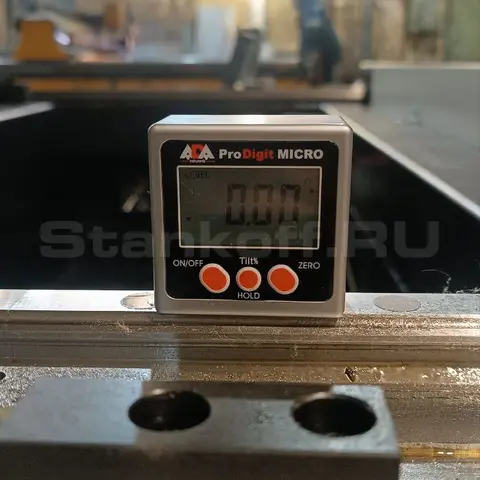

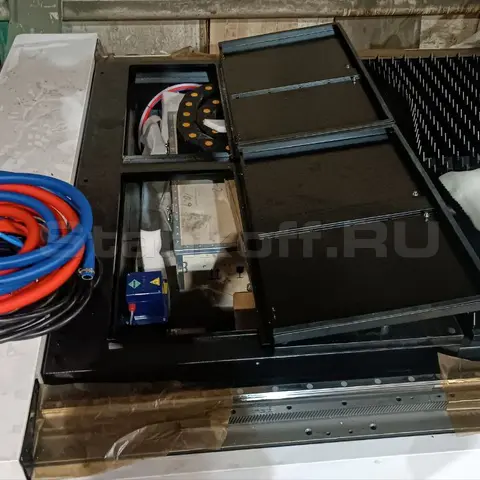

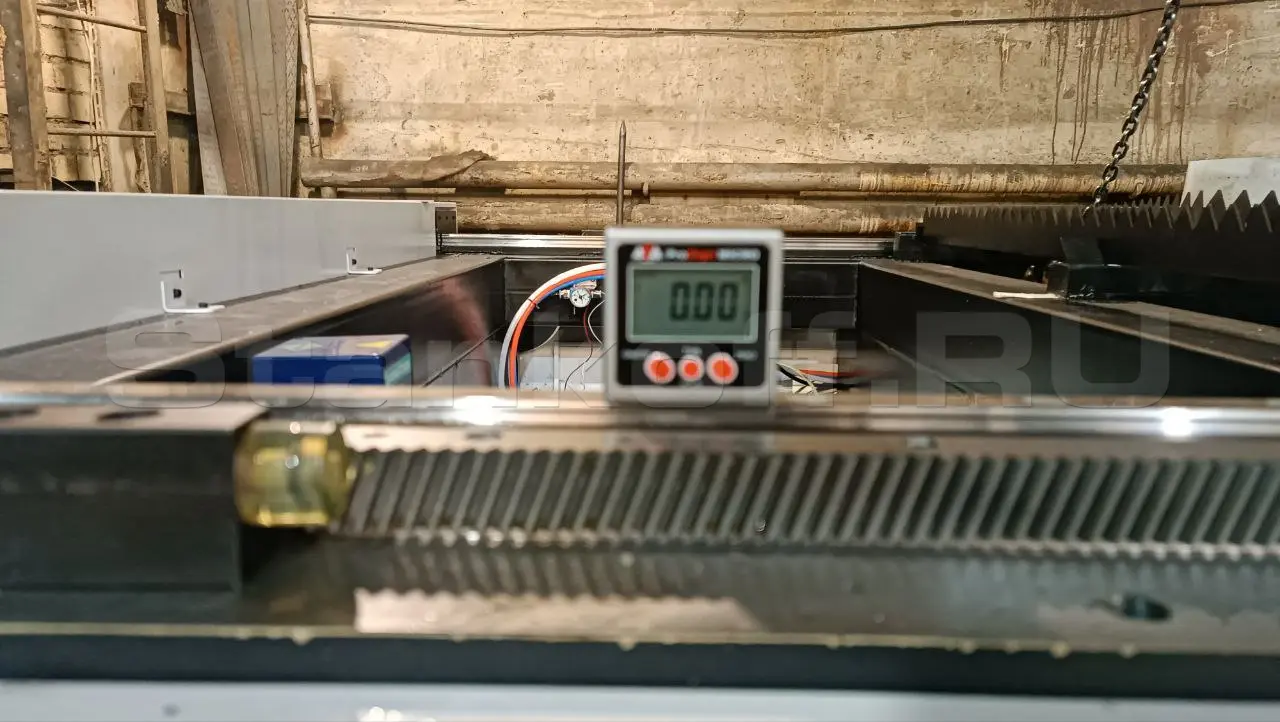

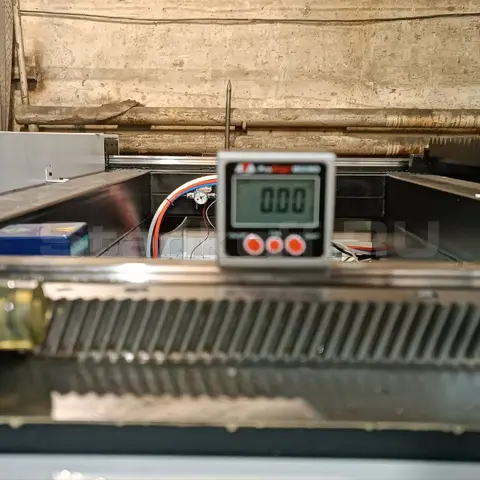

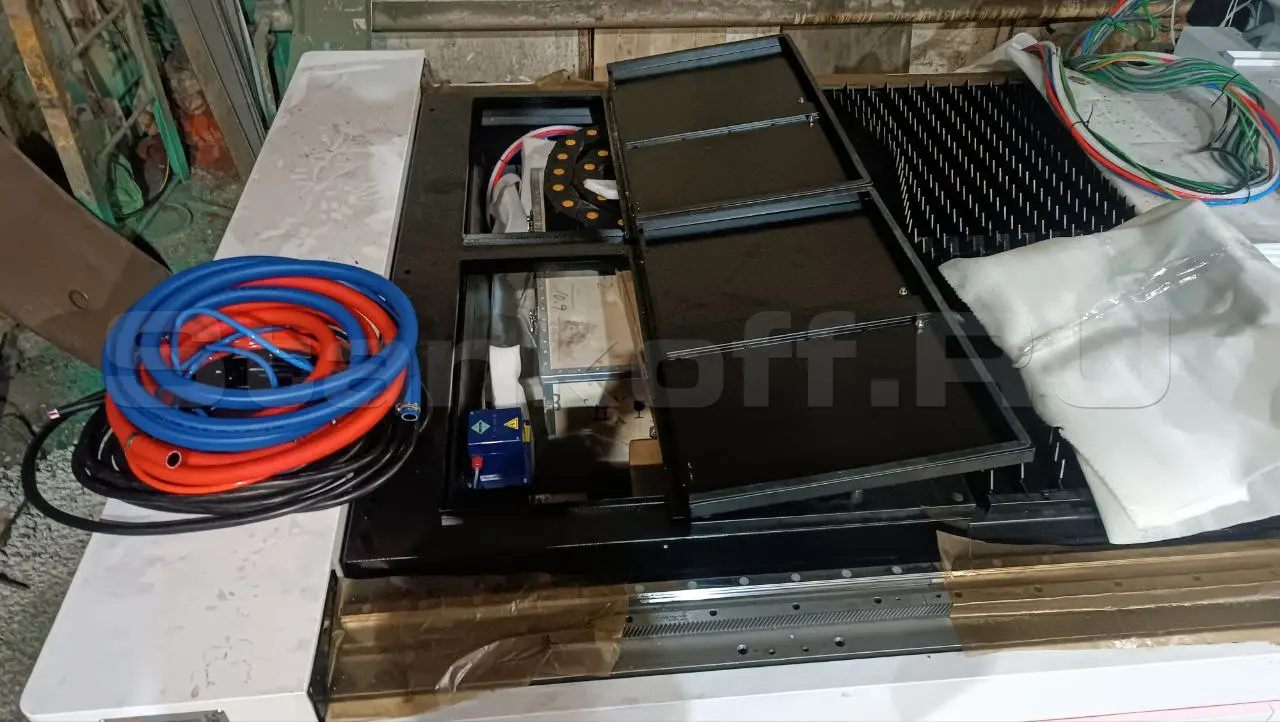

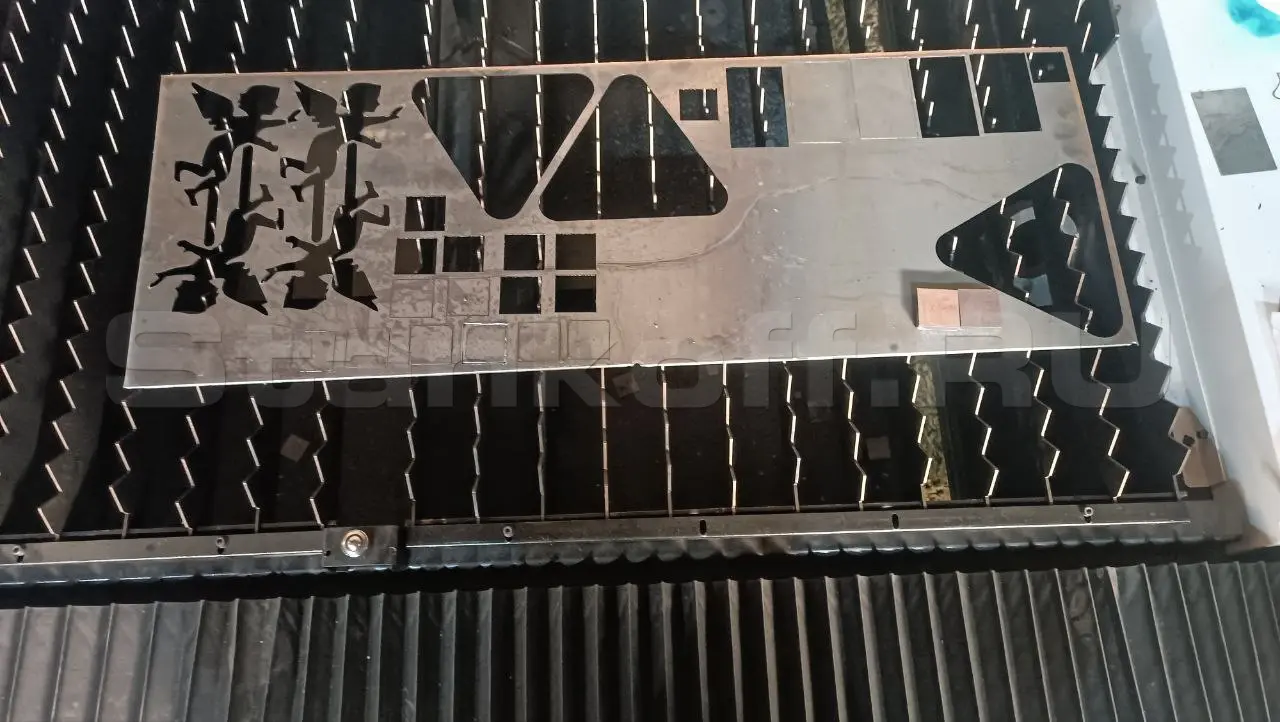

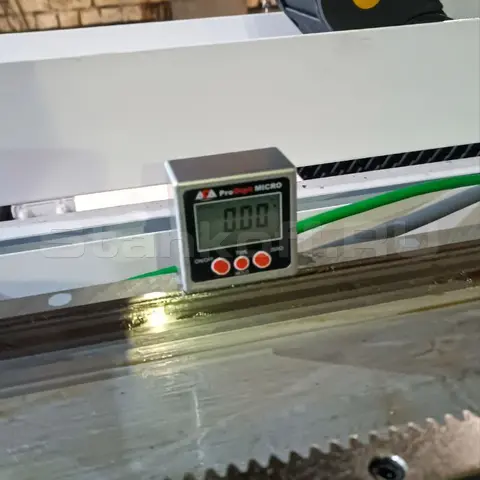

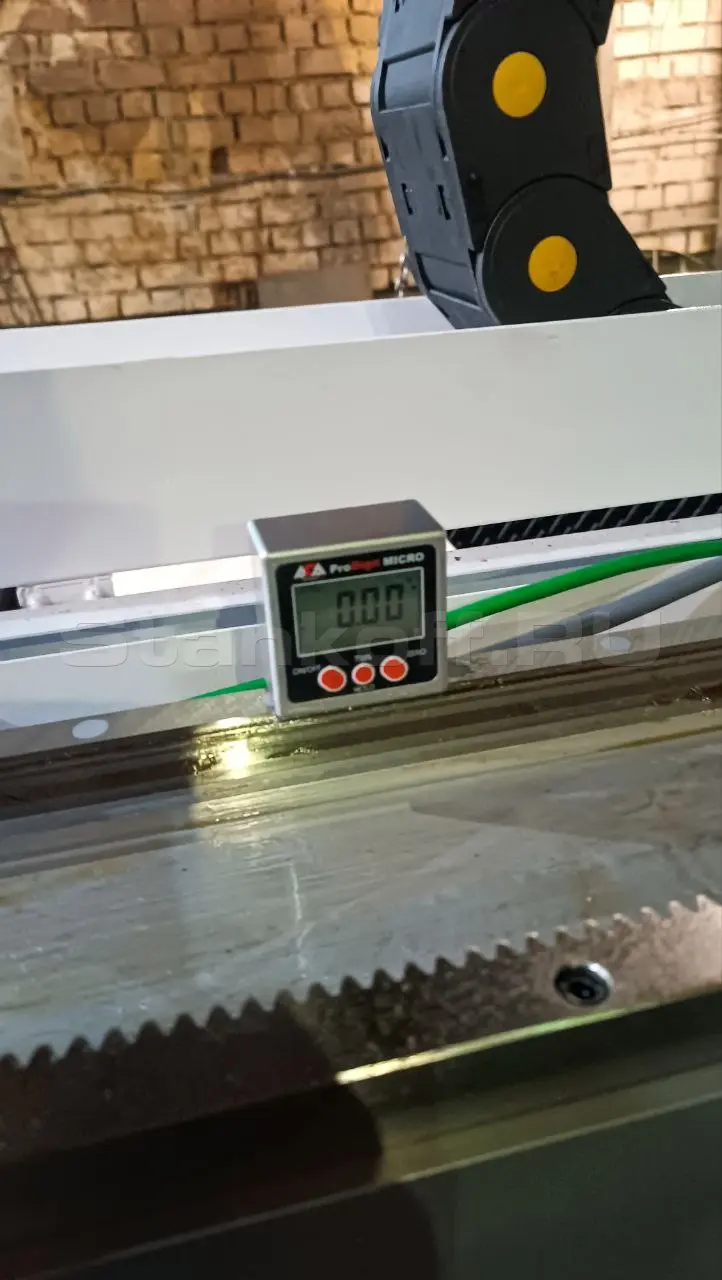

При проведении пусконаладочных работ лазерный станок был извлечен из упаковки, установлен в рабочей зоне и выставлен по уровню. После регулировки положения элементов координатной системы, были собраны компоненты кабельной сети, системы охлаждений и аспирации. Осуществлена разводка кабельных линий по исполнительным элементам и системам управления. Оптоволоконный лазер был подключен к сетям, была произведена отладка программного обеспечения, настройка оптического тракта, были подобраны параметры резки под задачи клиента. С персоналом заказчика был проведен инструктаж по работе на станке и по его техническому обслуживанию.

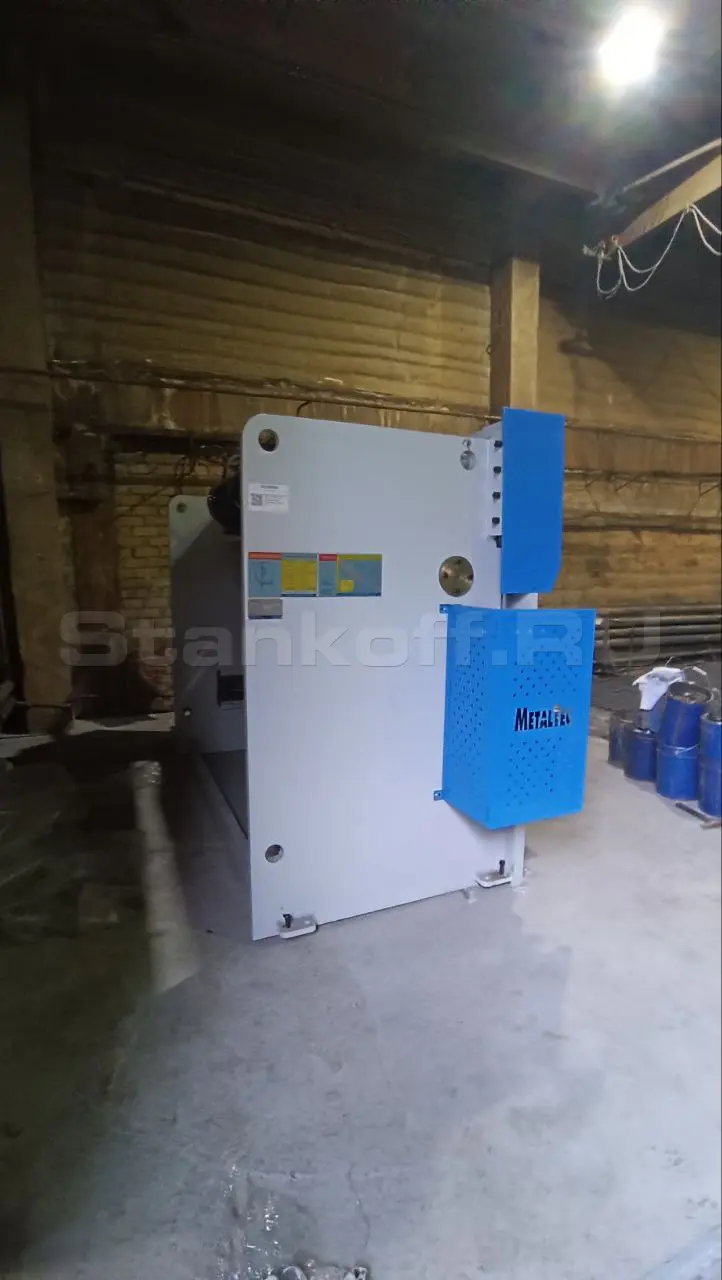

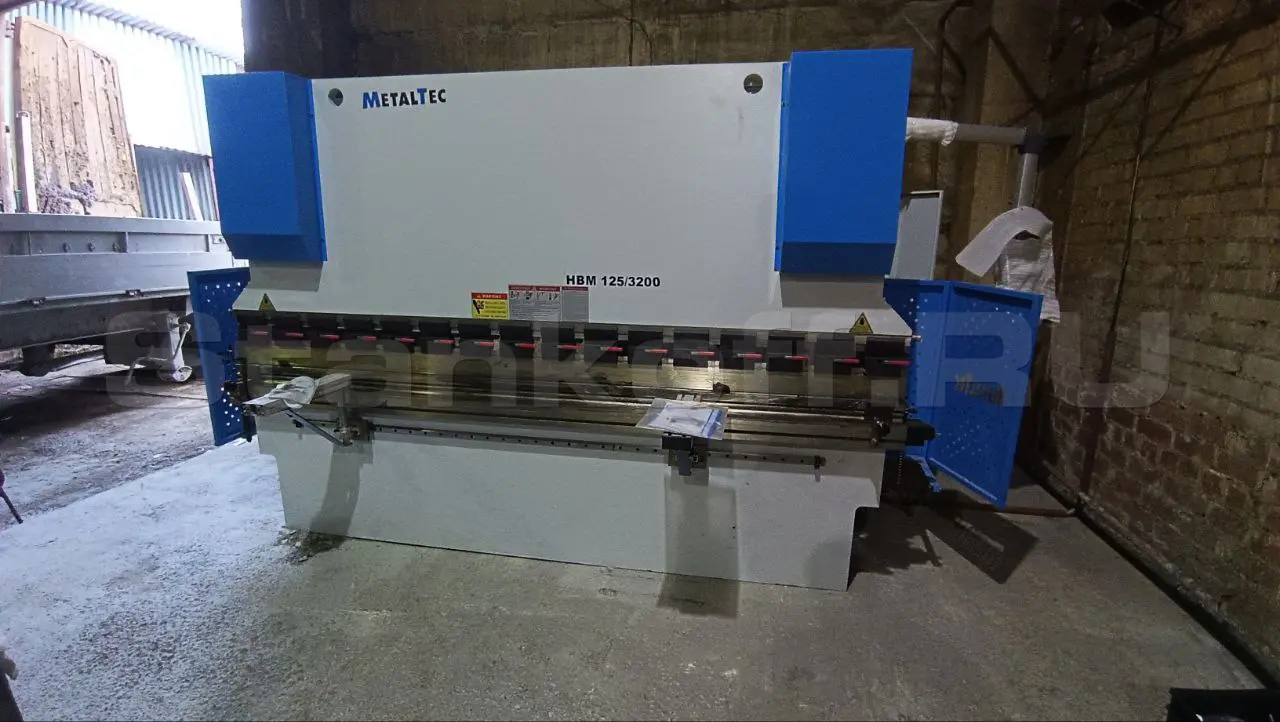

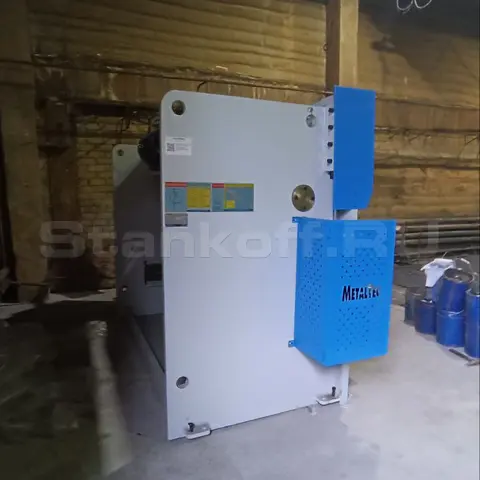

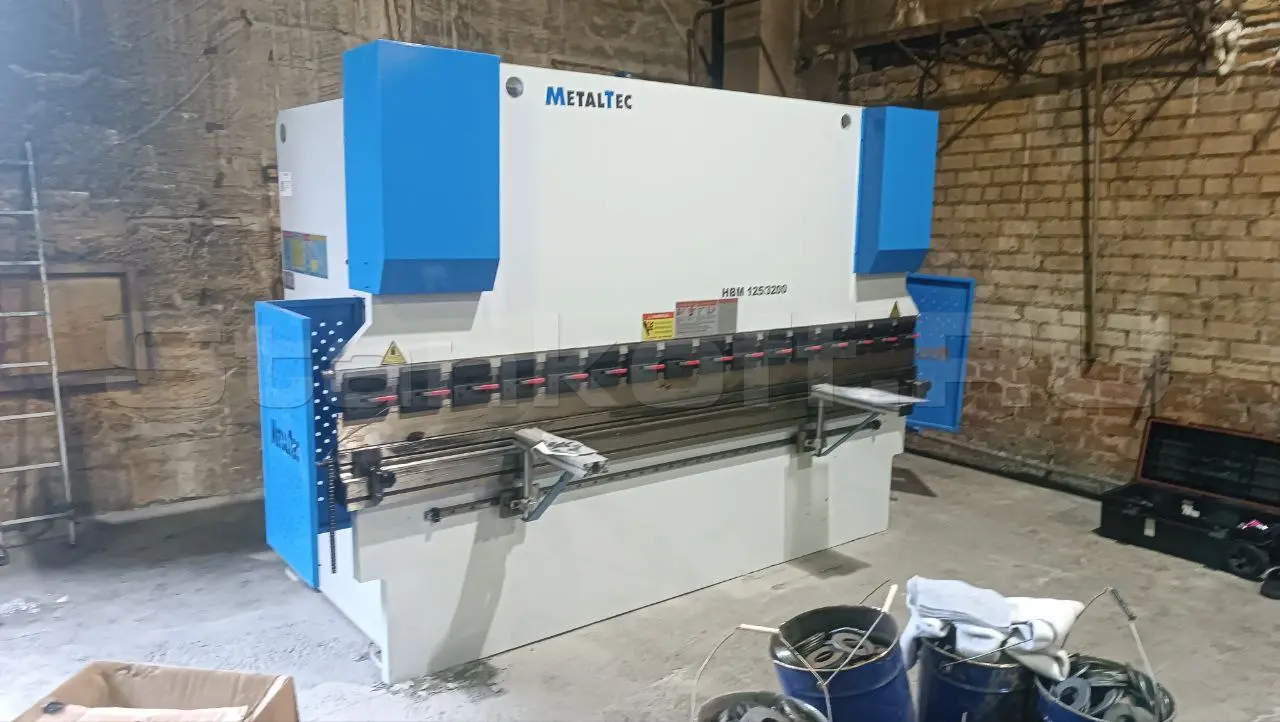

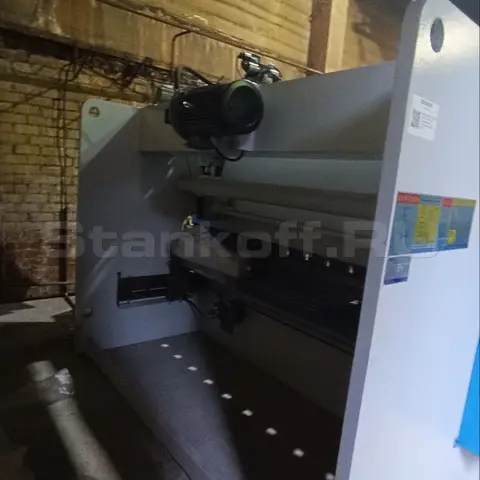

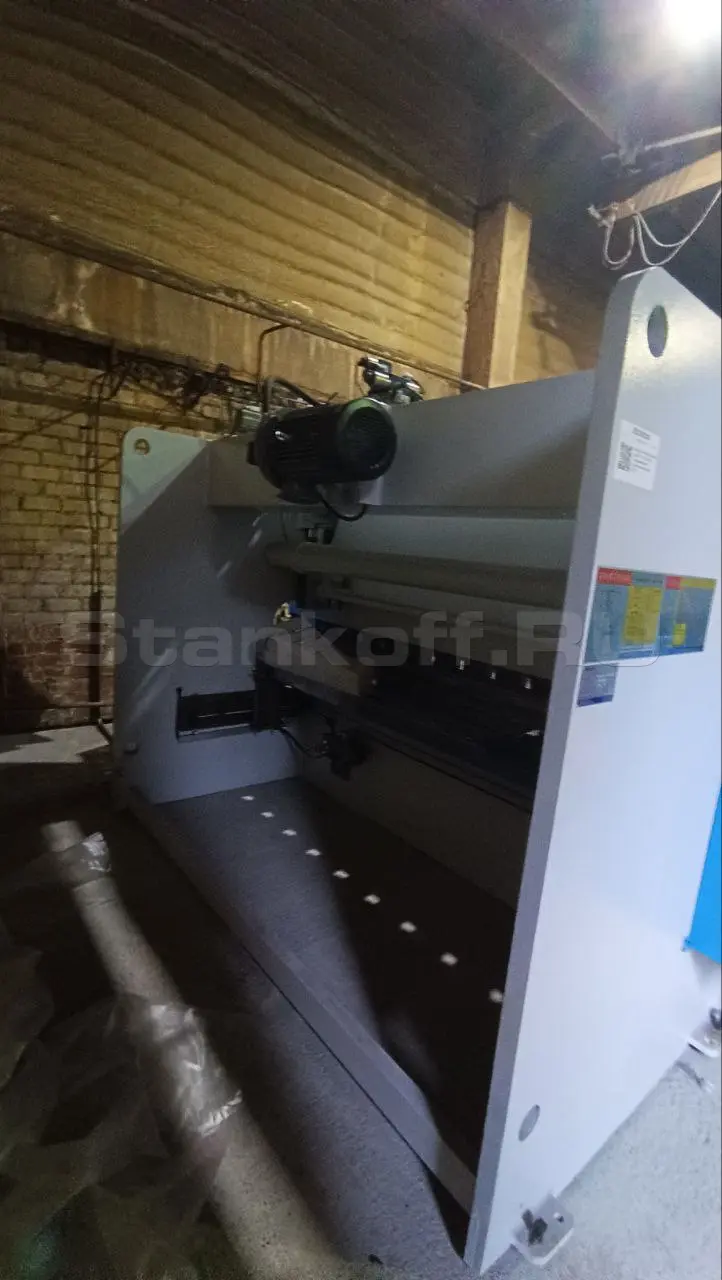

Во время пусконаладки листогиба были откалиброваны и настроены упоры пресса, станок был подключен к электропитанию, была выполнена проверка направления главного двигателя и его кодировка, проверены установки концевых выключателей мертвой точки, проверка переключения с быстрого хода вниз на рабочий, матрица пресса была установлена в нужное положение. Произведена смазка торсионного вала, ШВП и линейных направляющих. Были определены параметры гибки металла, с персоналом клиента был проведен инструктаж по работе со станком и его обслуживанию.

Совет: Перед сменной матрицы, рекомендуется сначала отрегулировать параметры на контроллере.

Cовет: Для достижения точности в гибке, габариты матрицы в системе управления следует указывать с точностью до миллиметра.
