Станок оптоволоконной лазерной резки с автофокусом LF3015LN/1000 Raycus

Куда отправить цену?

Наличие уточняйте

Бесплатная доставка
Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Маргарита Якупова

Хотите мы Вам перезвоним? Да

Выполненные проекты и статьи, связанные с LF3015LN/1000 Raycus

Сопутствующие товары

Современные станки лазерной резки с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Станки серии LN комплектуются лазерными источниками средней мощности и применяются для резки тонких металлических листов. Возможна опциональная установка устройства для резки металлических труб.

Оптоволоконные лазеры на сегодняшний день являются очень популярным и высокоэффективным оборудованием для резки металла. Они применяются для резки различных металлов, таких как нержавеющая, углеродистая, легированная, кремнистая сталь, алюминиевые листы, латунь, медь, оцинкованные пластины и т.д. В настоящее время оптоволоконные лазеры широко применяются в индустриях производства кухонной утвари, стальной мебели, лифтов и подъемников, автозапчастей и так далее.

Комплектация

Режущая головка с автофокусом Raytools BM109 (Швейцария)
Зубчатые передачи «шестерня-рейка» YYC (Тайвань)
Высокоточные направляющие X 25 мм; Y 30 мм Hiwin (Тайвань)
Сервопривод и привод
Inovance (Китай)
Редуктор Motoreducer (Франция)
Источник излучения Raycus (Китай)
Система ЧПУ и софт Cypcut (Китай)
Водяное охлаждение - чиллер
Tongfei (Китай)
Электрические элементы Schneider (Франция) / Siemens (Германия)
Пневматические элементы AIRTAC (Тайвань)/ SMC (Япония)
Вентилятор
Стабилизатор напряжения

Особенности конструкции


Сварная станина из труб

Сварная станина из стального профиля прямоугольного сечения с толщиной стенки 8 мм. Для повышения точности и надежности станина станка прошла термический отпуск и была фрезерована и калибрована. Высокая прочность, устойчивость станины, обеспечивающие 20 лет работы без перекосов и деформации.

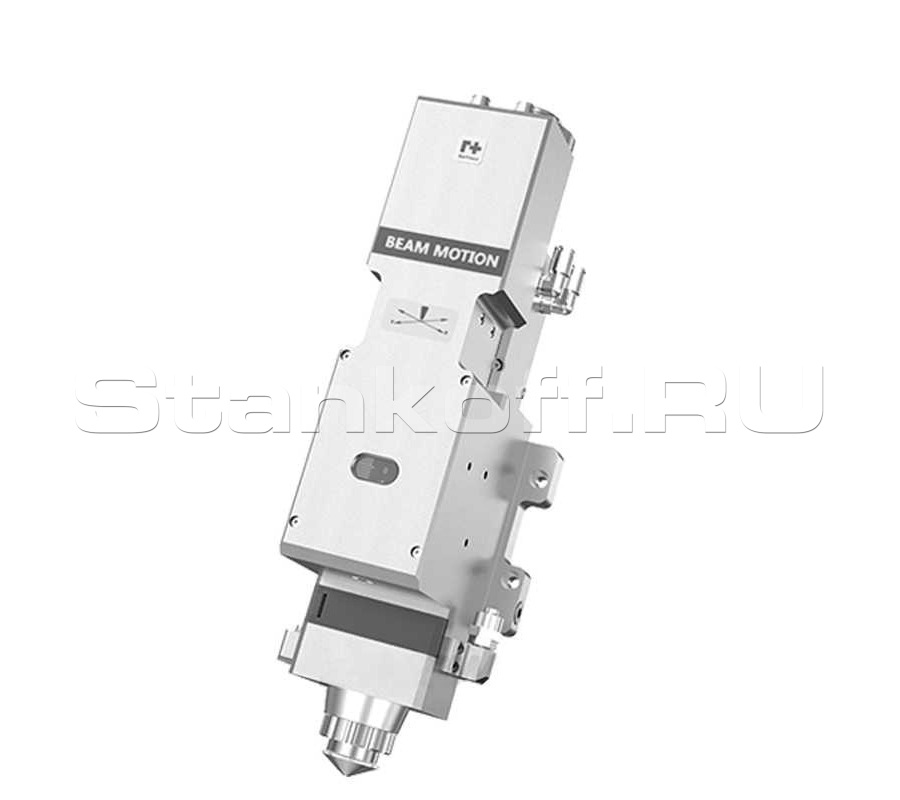

Режущая головка с автофокусом Raytools BM109

Серия BM109 - это лазерные режущие головки с автофокусировкой, выпущенные компанией Raytools AG в 2017 году для оптоволоконных лазеров мощностью 1,5 кВт или менее. Имеют встроенный привод, который управляет фокусирующей линзой с помощью линейного механизма для автоматического изменения положения в пределах 17 мм. Клиенты могут настроить программу для достижения непрерывной фокусировки, которая позволяет выполнять быстрое прокалывание и резку материалов различных толщин.
BM109 использует линзу диаметров D28, установленную для коллимации и фокусировки лазерного луча, что позволяет достичь оптического эффекта с ограниченной дифракцией. Конструкция позволяет лазерным головкам работать стабильно и постоянно.
• Оптимизированная оптическая конфигурация, плавная и эффективная конструкция воздушного потока;
• Диапазон автофокуса составляет +8 ~ -9 мм, точность составляет 0,05 мм;
• Набор линз D28, максимальная входная оптическая мощность составляет 1,5 кВт;
• Максимальное ускорение фокусирующей линзы 10 м/с², максимальная скорость 6 м/мин;
• Линза коллиматора и фокусирующая линза защищены от загрязнения защитными стеклами.

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Cервопривод Inovance

Inovance занимает лидирующую позицию по производству сервоприводов для станков с ЧПУ. Специальные сервомоторы Inovance для лазерных станков с ЧПУ прекрасно работают вместе с сервоприводами той же марки, обеспечивая стабильность и экономичность работы оборудования.

Высокоточные направляющие HIWIN

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань) толщиной X - 25 мм, Y - 30 мм. Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Гофрозащита и кабельные цепи

Все подвижные части закрыты гофрозащитой. Все кабели уложены в гибкие кабельные цепи.

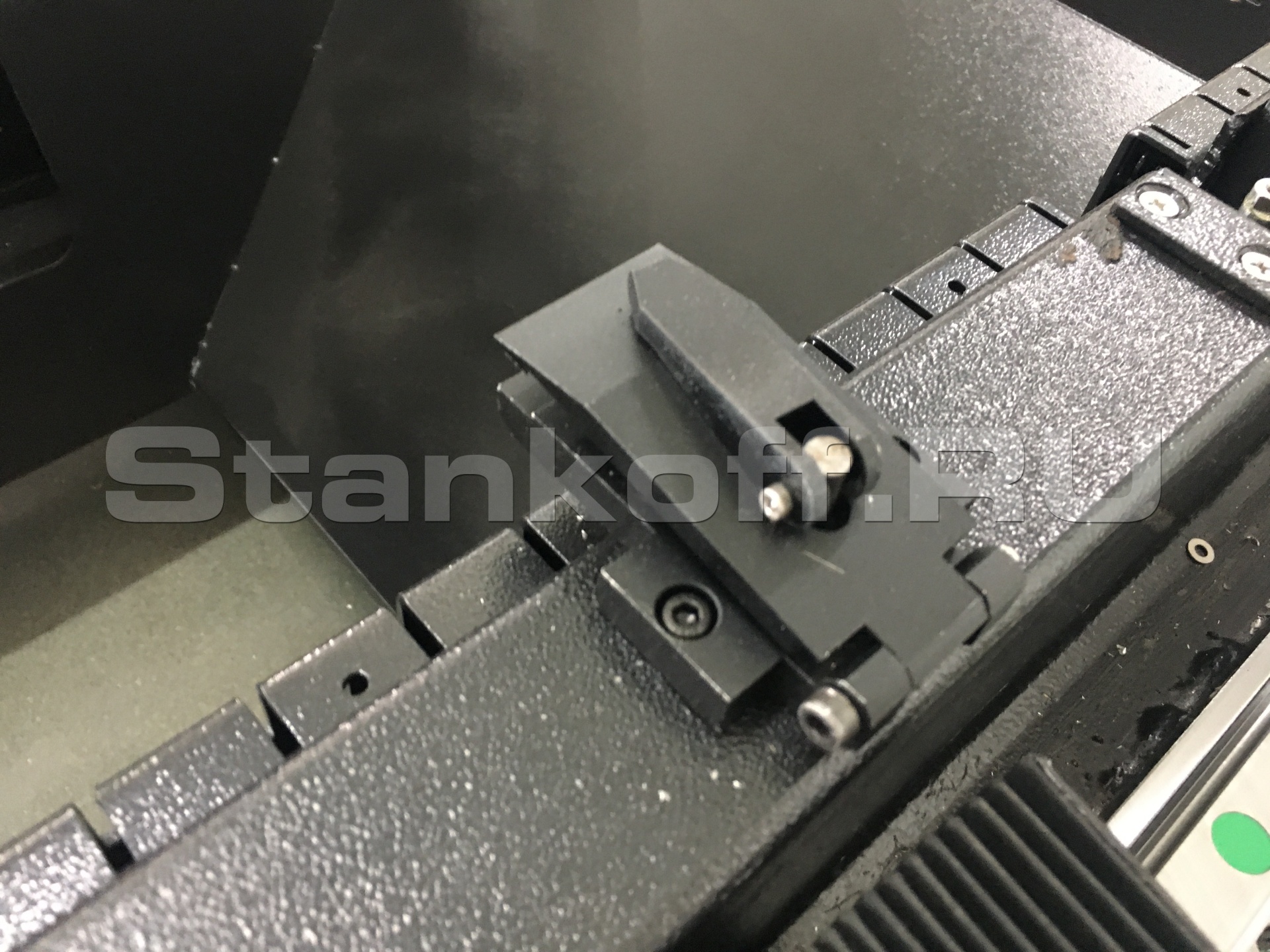

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

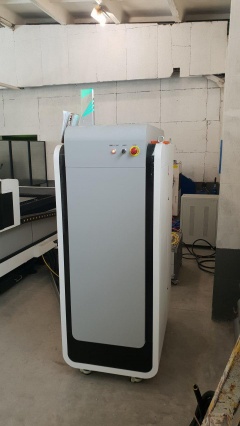

Независимый шкаф управления

1. Пылезащита.
Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.
2. Автоматический термостат.
Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. Эта система предотвращает перегревание компонентов.

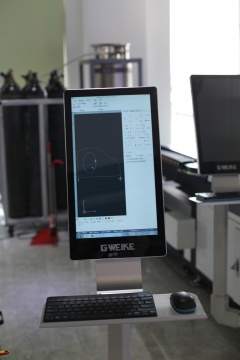

Экран в современном дизайне

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер TongFei

Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне. Внешняя система водяного охлаждения оснащена деионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды. Используется безопасный для окружающей среды хладагент. Точность регулировки температуры: ±1°С. Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности. Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры. Совместимость с источниками питания различных стандартов, сертифицировано CE/RoHS. Длительный срок службы, простота эксплуатации. Возможна установка нагревателя и очистителя воды.

Вытяжной вентилятор

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Система передач и привод

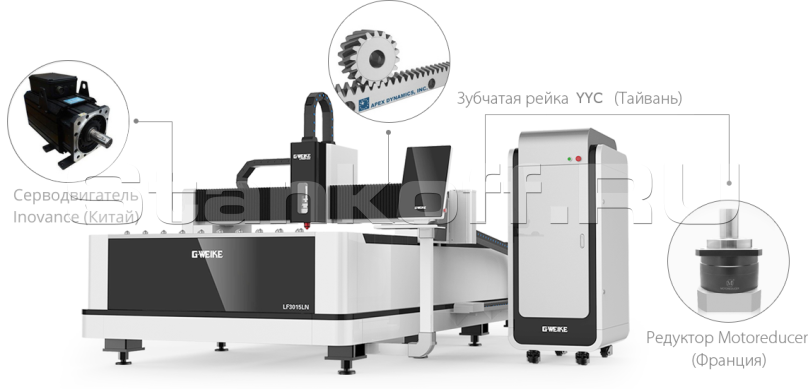

Станок оснащен китайским сервоприводом Inovance, тайваньской зубчатой рейкой YYC и французским редуктором Motoreducer. Точность повторного позиционирования составляет 0,02 мм, ускорение резки 1G. Срок службы более 10 лет.

Потрал 3-го поколения из авиационного алюминия

Портал 3-го поколения изготовлен с применением авиационных технологий в сфере металлообработки и сформирован прессованием 4300 тонн. Благодаря таким преимуществам авиационного алюминия, как хорошая твердость, легкий вес, устойчивость к коррозии и окислительным процессам, низкая плотность, скорость обработки значительно возрастает.

Портал 1-го поколения

Стальной портал 1-го поколения характеризуется низкой скоростью работы и высокой тяжестью.

Портал 2-го поколения

Алюминиевый портал 2-го поколения характеризуется недостаточной прочностью из-за наличия структурных микрощелей. Склонен к быстрой деформации.

Портал 3-го поколения

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

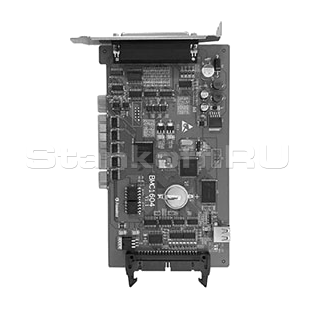

Система управления Cypcut

Все электрические компоненты от производителя SCHNEIDER ELECTRONIC интегрированны в стойку управления ЧПУ. Из предустановленного П.О. происходит управление лазерным комплексом, а также калибровка необходимых узлов перед запуском в работу оборудования.

Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:

  • пауза,
  • обратный ход по контуру,
  • быстрый переход к любой врезке,
  • быстрое изменение точки врезки,
  • начало резки с любого места контура,
  • оптимальный выбор начала резки контура,
  • расчёт динамических параметров перемещений,
  • контроль соответствия обрабатываемой детали исходному чертежу,
  • быстрая загрузка готовых чертежей и программ и пр.

Режимы прожига, гравировки и резки настраиваются оператором по отдельности до начала резки. Оператору не придется останавливать процесс обработки материала, чтобы перенастроить станок и ввести новые установки, т.к. переключение между режимами происходит автоматически, что увеличивает производительность раскройного комплекса.

Для получения качественных острых и прямых углов мощность лазерного излучения автоматически регулируется в зависимости от скорости передвижения оптической головки. При нулевой скорости движения оптической головки (в момент остановки на углу) выходная мощность излучения равняется минимальной мощности, заданной в настройках, что предотвращает выгорание углов.

Для указанных в библиотеке материалов ПО CypCut производит автоматический расчет времени обработки деталей, полезного использования материала, количества деталей; стоимости одного часа резки, одного метра реза, одной пробивки. Полученные данные существенно упрощают расчет стоимости отдельных деталей и сборок, например, при резке сторонних заказов и расчете себестоимости продукции и отходов.

Функция перемещения прыжками в процессе резки, функция обратной резки, позволяющая вернуться к не прорезанному участку в случае нарушения условий процесса, линейная /круговая интерполяция и функция компенсации ширины реза, функция автоматического или ручного комбинирования.

Во встроенной библиотеке материалов хранятся рекомендуемые настройки станка под определенный материал. Есть функция создания новых материалов. При выборе материала из библиотеки происходит автоматическая загрузка параметров в модули станка. Таким образом, вы избавляетесь от необходимости рутинного ввода различных значений и экономите своё время, повышая производительность.

Функция дистанционной диагностики неисправностей систем станка позволяет свести к минимуму время простоя станка и исключить выездные расходы в случае решения сервисных вопросов, связанных с неправильной настройкой оборудования.

Следует выделить ряд преимуществ П.О:

  • Управление и настройка необходимых узлов лазерного комплекса;
  • Отдельные параметры режимов раскроя и врезки;
  • Автоматическая оптимизация задания раскроя;
  • Улучшенная функция перфорации - FLYCUT;
  • Оптимальное расположение деталей - NESTING;
  • Функция охлаждения контура реза - LEAD POS;
  • Функция микро-перемычек - MICRO JOINT;
  • Функция обработки сложных контуров - PULSECUT;
  • Функция вырезки контуров, лежащих на одной прямой - LINESECUT;
  • Управление параметрами лазерного источника;
  • Защита режущей головы;
  • Дистанционная диагностика;
  • Дружелюбный интерфейс.

Автоматическая оптимизация задания раскроя включает в себя ряд автоматических функций П.О:

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит весь лист по определённой прямой. Данная функция значительно экономит время обработки при перфорации листа.

Технология NESTING

Позволяет разместить, максимально необходимое количество деталей на обрабатываемом листе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология LEAD POS

Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для раскроя металла на низких скоростях, углах и мелких элементах.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Технология PULSECUT

Технология PulSeCut предназначена для высококачественной обработки сложных контуров. Функция позволяет обрабатывать определённые участки контуров (углы, близко расположенные участки) в импульсном режиме. Переключение между PulSeCut и обычным режимом осуществляется автоматически в соответствии с настройками. PulSeCut позволяет установке переключаться между непрерывным и импульсными режимами резки даже в пределах одного контура.

Технология LINESECUT

LineSeCut осуществляет вырезку не каждой детали по отдельности, а всех контуров, лежащих на одной прямой, что существенно сокращает время обработки тонколистовых металлов. Оптическая головка в высоком темпе построчно проходит весь лист, производя вырезку контуров на соответствующем отрезке. Экономия времени особенно заметна при резке перфорированных решеток.

Также доступны функции компенсации толщины лазерного луча, для достижения абсолютно точных размеров изготавливаемой продукции. Возможность выставлять точки вреза вне контура обработки заготовки под произвольным углом и на разных расстояниях, как в автоматическом так и в ручном режимах.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

Безопасность

Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.

Новое поколение модулей безопасного следования

Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.

Система автоматического отслеживания зазора

Система автоматически отслеживает зазор между лазерной головой и листом металла, предотвращает пропуски при раскрое тонких металлов. Позволяет раскраивать даже «горбыль».

Интеллектуальная система сигнализации

Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.

Дополнительные опции

Лазерная головка
Raytools с автофокусом
Защитная кабинадля источников излучения от 2 кВт
Модуль обработки трубдля труб диаметром 20-200 мм и длиной 3/6 м
Увеличение рабочего стола1500х4500мм
Криогенный газификатордля снижения расходов на газ

Расходники

НаименованиеХарактеристикиСрок службы, часыКол-во, шт/год
Защитное стеклоДиаметр: 30 мм, толщина: 5 мм3007
Сопло1; 1,5; 2; 2,5; 3 мм10002
Керамическое кольцоСтандартное10002
Фокусирующая линзаСтандартное2000-40001
Коллиматорная линзаСтандартное2000-40001

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт
Материал / Газ Толщина, мм Скорость, м/мин

Углеродистая
сталь

(Кислород)

1 10 22 26 34 38 42
2 6,2 6,8 7,2 7,5 7,8 8,2
3 3 3,6 4 4,4 5 5,5
4 2,2 2,8 3,2 3,8 4,4 5
5 1,8 2,4 2,8 3,2 3,4 3,6
6 1,6 2 2,4 2,8 3,2 3,4
8 1,2 1,4 1,6 2,2 2,6 3
10 0,8 1 1,2 1,6 2 2,4
12   0,8 1 1,4 1,8 2
14   0,6 0,7 1 1,2 1,3
16     0,6 0,8 1 1,1
18       0,7 0,9 1
20       0,6 0,8 0,9
22       0,5 0,7 0,8
24         0,4 0,6
26           0,4
  1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Нержавеющая
сталь

(Азот)

1 23,8 26,4 30 34 38 41,4
2 10,8 11,9 12,7 15,4 24,4 28,6
3 2,3 4,1 6,1 8,6 12,8 15,8
4 1,3 2,2 4,2 5,5 7,4 9,4
5 0,7 1,2 2 4,3 5,1 6
6   1 1,8 3,1 3,8 4,7
8     0,9 2 2,4 3,3
10       0,8 1,1 1,3
12       0,5 0,7 1,1
14         0,6 0,8
16           0,6

Области применения

  • Машиностроение и кораблестроение
  • Производство электрооборудования
  • Производство торгового и пищевого оборудования
  • Рекламно-сувенирное производство
  • Аэрокосмическое производство

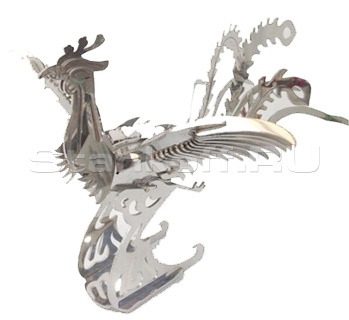

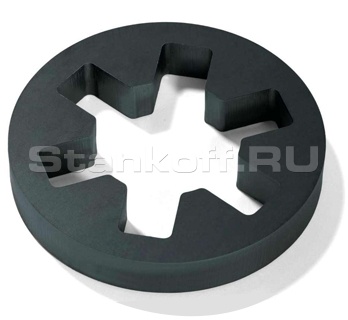

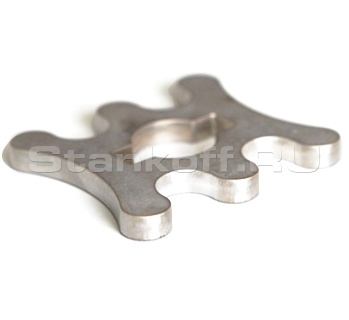

Получаемые изделия

Преимущества

  • Низкая стоимость и низкие эксплуатационные расходы:

    экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей

Производитель: G.Weike

Родина бренда: Китай

Лазерный источник
Мощность лазера, Вт 1000
Источник излучения Raycus
Длина волн, Нм 1060
Обрабатываемые материалы
Толщина резки (нерж. сталь), мм 5
Толщина резки (углерод. сталь), мм 10
Ширина листа (X), мм 1500
Длина листа (Y), мм 3000
Ход по оси (Z), мм 120
Исполнение
Внешнее исполнение Открытое
Стойка управления Консольная
Тип станины Сварная из труб
Зональное дымоудаление Отсутствует
Отдельный шкаф управления Есть
Скоростные характеристики
Максимальная скорость хода, м/мин 80
Ускорение, G 1
Мощность сервоприводов по оси X, Вт 850
Мощность сервоприводов по оси Yх2, Вт 850
Мощность сервоприводов по оси Z, Вт 400
Точность позиционирования (X, Y, Z), мм ±0,02
Программно-аппаратные характеристики
Программное обеспечение Cypcut (FSCUT 2000)
Совместимое программное обеспечение Adobe Illustrator; AutoCad; Blender; КОМПАС; CorelCAD
Графические форматы AI; DXF; GBX; LXD; PLT
Электропитание
Напряжение, В 380
Частота напряжения, Гц 50 60
Габаритные параметры
Длина станка, мм 4440
Ширина станка, мм 2500
Высота станка, мм 1860
Вес нетто, кг 2600

Безналичный расчет для юридических лиц

Если покупка товаров совершается юридическим лицом, то оплата производится по счету, выставленному менеджером:

  • Важно соблюдать срок оплаты, указанные в счете. Возможно продление периода оплаты счета. Для этого необходимо связаться с персональным менеджером.
  • Товар отгружается после поступления денежных средств на счет нашей компании.
  • При отгрузке продукции в регионы сроки доставки включают время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.



Лизинг

Выберите понравившийся товар. Сообщите менеджеру, что хотите приобрести этот товар в лизинг.
Основные условия лизинга оборудования:

  • Тип предприятия: любая организационно-правовая форма
  • Первоначальный взнос: от 0-10%
  • Срок: от 12 месяцев до 60 месяцев
  • Удорожание: от 5%
  • Сумма финансирования: от 250 000 руб
  • Ежемесячные платежи: равномерные, неравномерные, сезонные (по желанию клиента)
  • Пакет документов: варьируется в зависимости от организационно-правовой формы предприятия клиента, лизинговой программы, региона, суммы проекта, и дополнительных возможностей и пожеланий клиента.
  • География: вся территория РФ



Банковский перевод

Оплата заказа по выставленному менеджером счету. Возможны два варианта:

  • Наличными в отделении банка;
  • Через интернет-банк или мобильное приложение. В нужной системе интернет-банкинга сформируйте платежное поручение с реквизитами из счета и оплатите его.



Сбербанк Онлайн

Оплатить счет можно двумя способами:

  • Онлайн-перевод с телефона;
  • Онлайн-перевод с компьютера.



Наличными в головном офисе

Только для физических лиц. При оплате наличными предоставляются кассовый и товарный чеки.



Банковские карты

Оплата банковскими картами осуществляется через АО «АЛЬФА-БАНК».

АО «АЛЬФА-БАНК»


К оплате принимаются карты VISA, MasterCard, МИР.

VISA MasterCard МИР

Отправка заказов в регионы России осуществляется рядом транспортных компаний. Доставка в регионы оплачивается покупателем в соответствии с тарифами компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Для оформления доставки потребуются ваши паспортные данные.



Мы работаем с компаниями:

  • Первая экспедиционная компания
  • ЖелДорЭкспедиция
  • Деловые линии
  • Объём
  • Энергия
  • Байкал-Сервис
  • Севертранс
  • Беломортранс
  • Грузбери
и другими.

Отзывы о Станке оптоволоконной лазерной резки с автофокусом LF3015LN/1000 Raycus


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

Видео Станка оптоволоконной лазерной резки с автофокусом LF3015LN/1000 Raycus

Наши преимущества

Лизинг
Доставка по России
Пуско-наладка
Обучение
Пост-продажное обслуживание
Гарантия

Сопутствующие товары

Рекомендуют пользователи

Новости

Популярные статьи
