Обзор комбинированного станка C400 PRO MAX

Комбинированный станок C400 PRO MAX — предназначен для распиловки, фрезерования, сверления, шипования и строгания блоков древесины, фанеры, ДСП, а также покрытых и непокрытых ламинатов. Станок профессиональной серии с листовой станиной, чугунной рабочей зоной и превосходным качеством сборки, подходящий как для крупных фабрик, так и для небольших мастерских. Станок удобен в эксплуатации. Три независимых двигателя класса 1 обеспечивают достаточную мощность, а изменение используемой функции достигается одним щелчком переключателя, а не путем выполнения трудоемкой задачи смены ремней. Данная модель имеет самый высокий класс точности, который не превзойдут даже полноразмерные станки. Чугунная конструкция позволяет уверенно обрабатывать даже тяжелые детали.

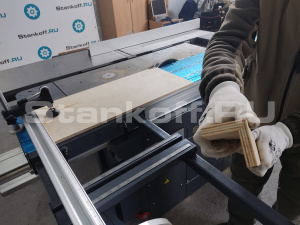

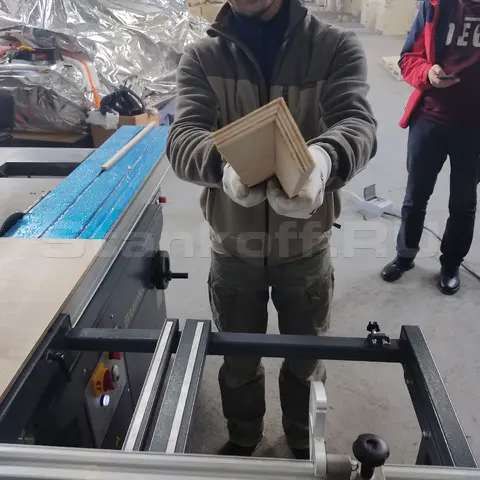

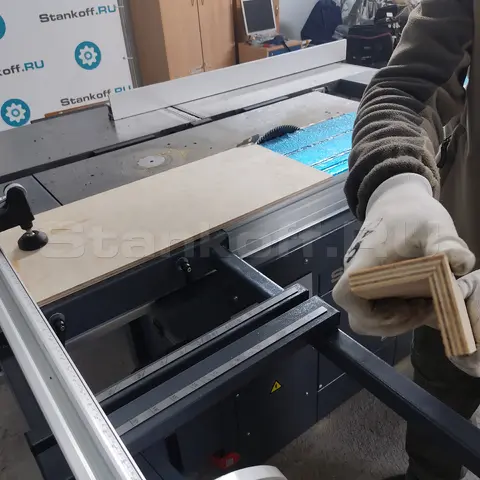

Во время запуска станка на нашем складе были сделаны тестовые резы, под прямым углом и под углом 45°, станок проявил себя отлично.

Особенности конструкции:

Защита ножевого вала

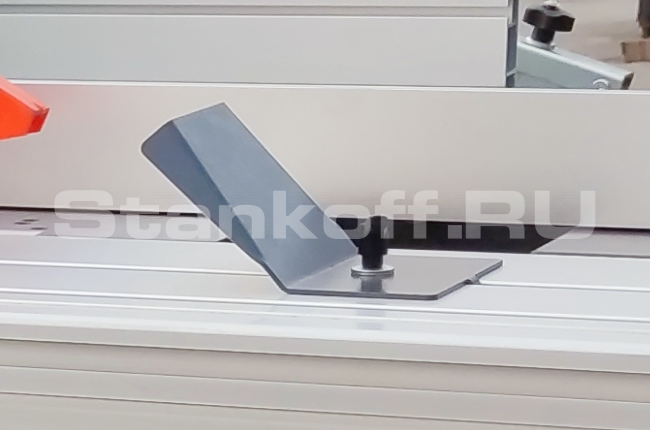

Упор на каретке

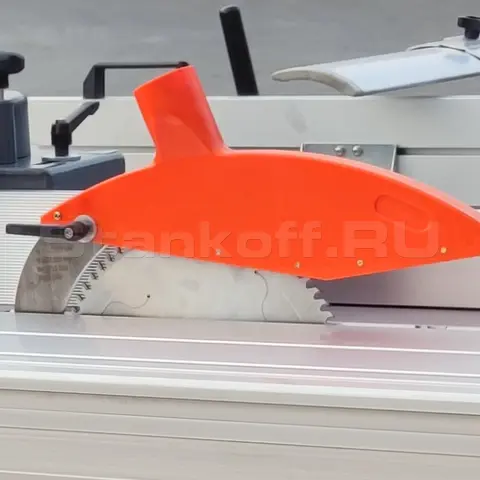

Пильный узел

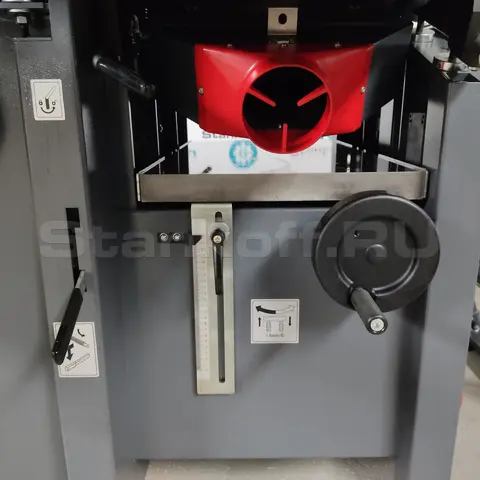

Счетчик высоты подъема рейсмусового стола

Рейсмусовый узел

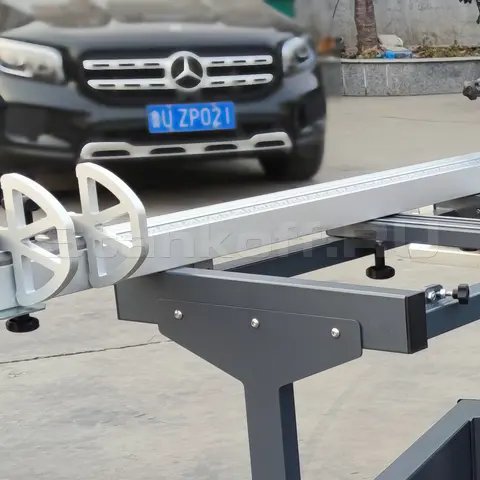

Телескопическая линейка

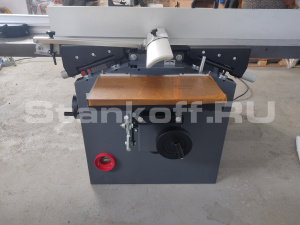

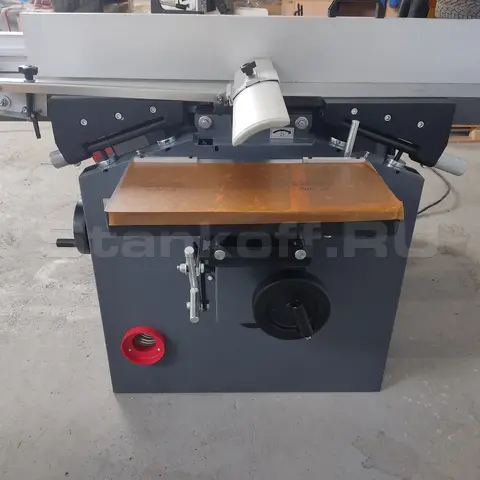

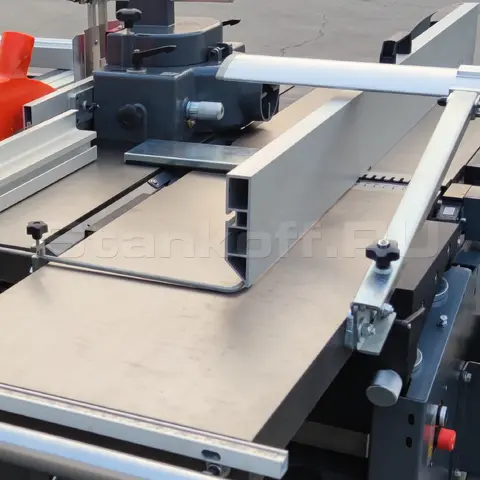

Фуговальный узел

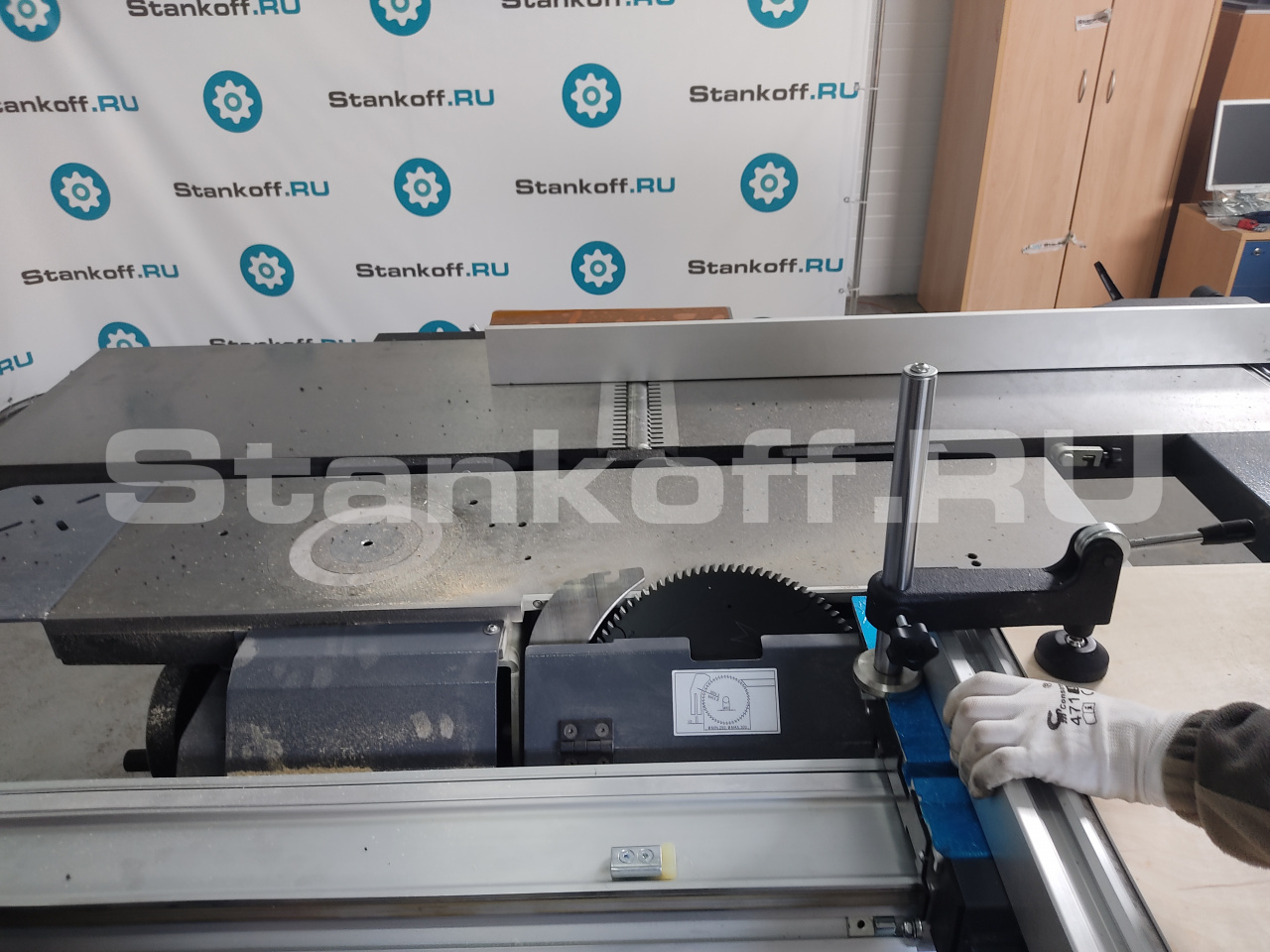

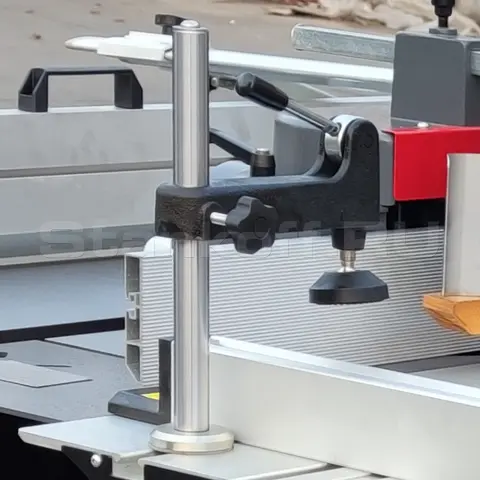

Эксцентриковый прижим

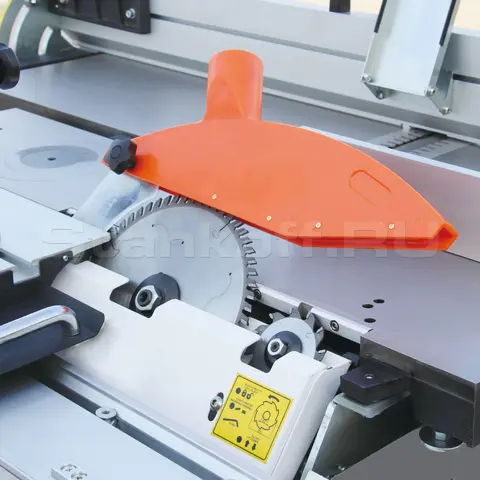

Наклон пильного узла от 0 до 45°

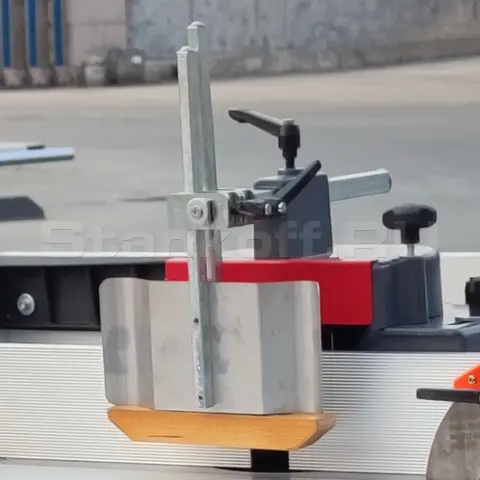

Фрезерный узел

Направляющая линейка

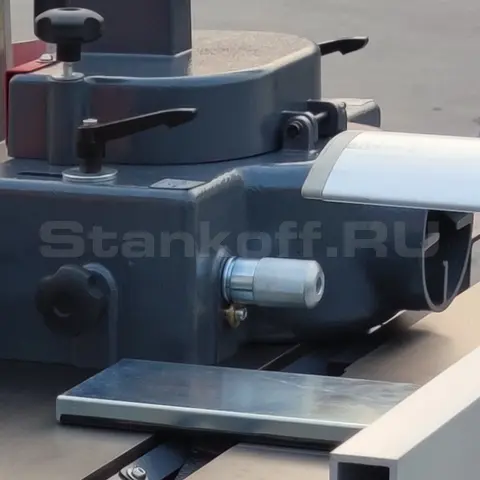

Регулировка направляющих линеек фрезерного узла

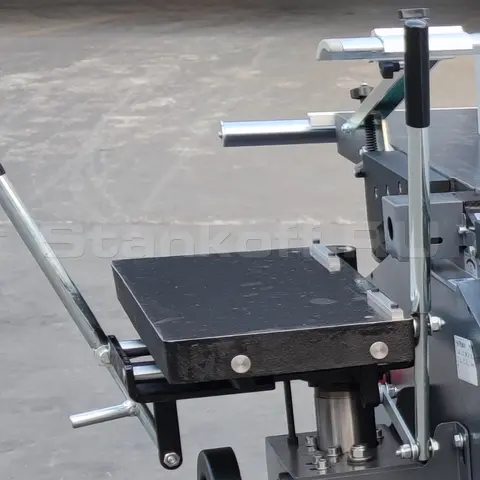

Сверлильно-пазовальный узел

Технические характеристики станка:

Технические характеристики комбинированного станка C400 PRO MAX

Фуговальный узел

Мощность двигателя, кВт 4
Размер рабочего стола, мм 1800х400
Диаметр ножевого вала, мм 70
Частота вращения, об/мин 5700
Максимальная толщина съема, мм 4
Количество ножей, шт 3
Размеры строгальных ножей, мм 400х25х3

Рейсмусовый узел

Толщина обрабатываемой заготовки, мм 4-220
Скорость подачи, м/мин 7
Размер рабочего стола, мм 400х760
Максимальная толщина съема, мм 4

Сверлильно-пазовальный узел

Размер рабочего стола, мм 250х500
Продольный ход, мм 205
Поперечный ход, мм 95
Вертикальный ход, мм 90
Диаметр хвостовика концевого инструмента, мм 0-16

Пильный узел

Мощность двигателя, кВт 4
Диаметр основной пилы, мм 300х30
Диаметр подрезной пилы, мм 90х22
Размеры рабочего стола, мм 326х1112
Размер каретки, мм 2200х315
Ход каретки, мм 2200
Максимальная ширина распиливаемого материала, мм 730
Частота вращения основной пилы, об/мин 4500
Частота вращения подрезной пилы, об/мин 7000
Наклон пилы, град. 0-45
Высота пропила при 90°, мм 95
Высота пропила при 45°, мм 75

Фрезерный узел

Мощность двигателя, кВт 4
Размер рабочего стола, мм 1112х290
Диаметр шпинделя, мм 32
Частота вращения, об/мин 2000/3100/4400/7000
Вертикальный ход шпинделя, мм 115
Максимальный диаметр инструмента, мм 180
Габариты станка, мм 2400х1800х875
Масса станка, кг 680

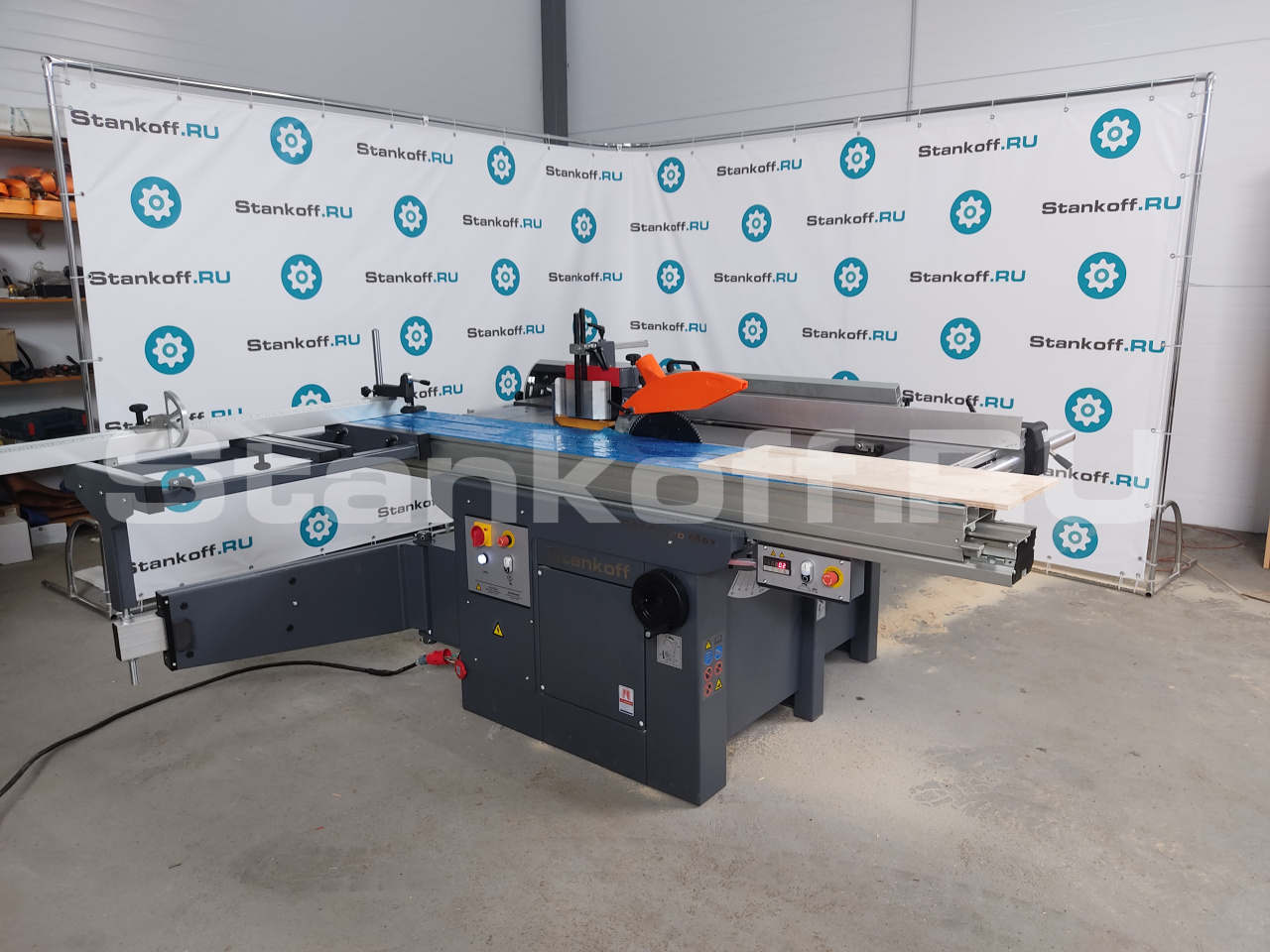

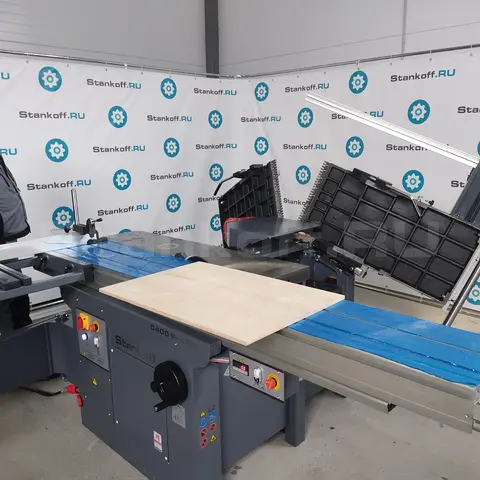

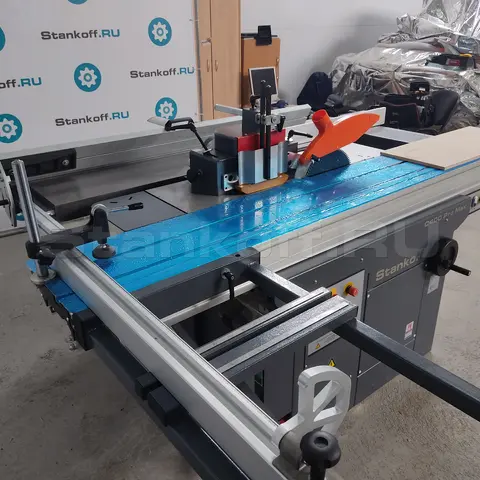

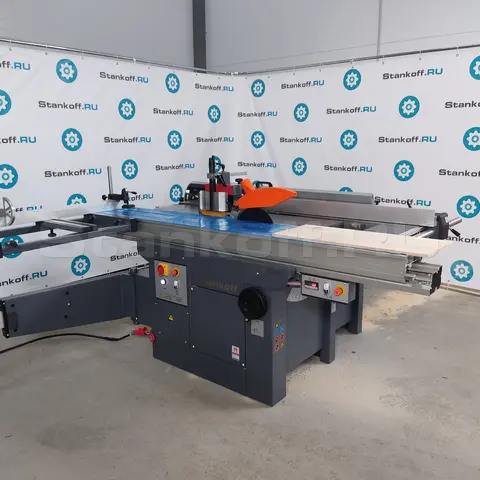

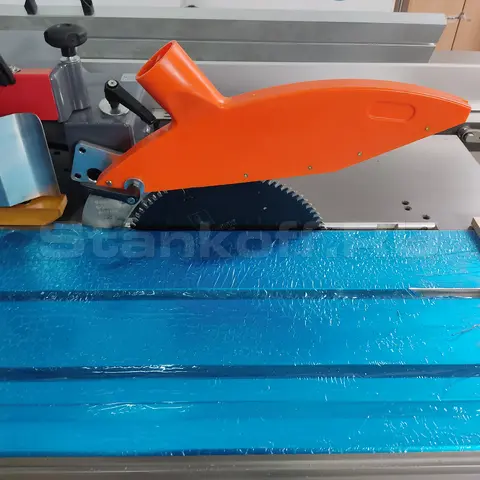

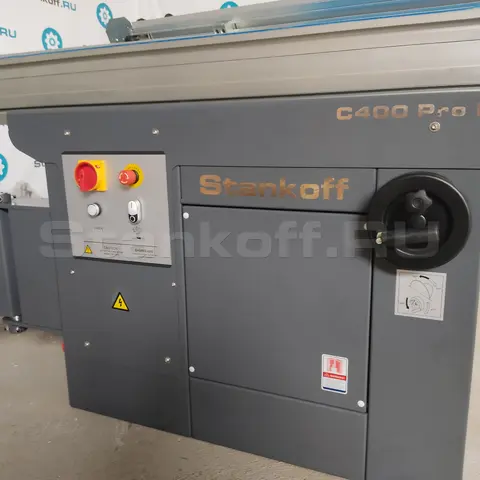

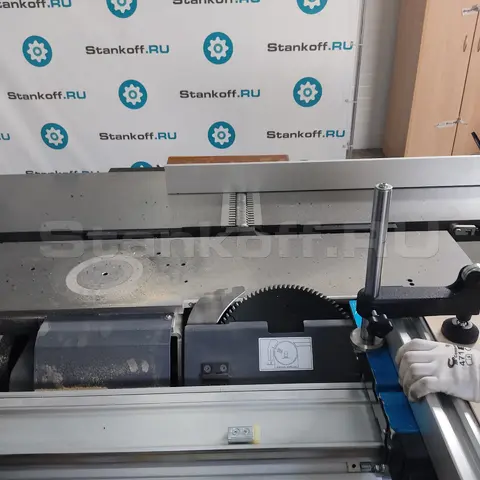

Фотографии комбинированного станка C400 PRO MAX с нашего склада:

Процесс сборки комбинированного станка:

Вы можете заказать комбинированный станок C400 Pro Max нашем сайте:

Комбинированный станок C400 PRO MAX

Кол-во операций: 5 Ширина строгания: 400 мм Масса: 680 кг
