Мощная торцовочная пила по дереву и металлу своими руками

Всем привет! Сегодня я покажу вам шаг за шагом, как сделать мощную и компактную торцовочную пилу с двигателем 895. Она работает от 12-24 вольт. Эта пила выглядит как игрушка, но это действительно мощный маленький зверь. Она позволяет резать доски под любым углом. Я установил два наиболее используемых угла: 90 и 45 градусов.

Примечание: данная статья является переводом, однако для удобства восприятия повествование будет идти от первого лица.

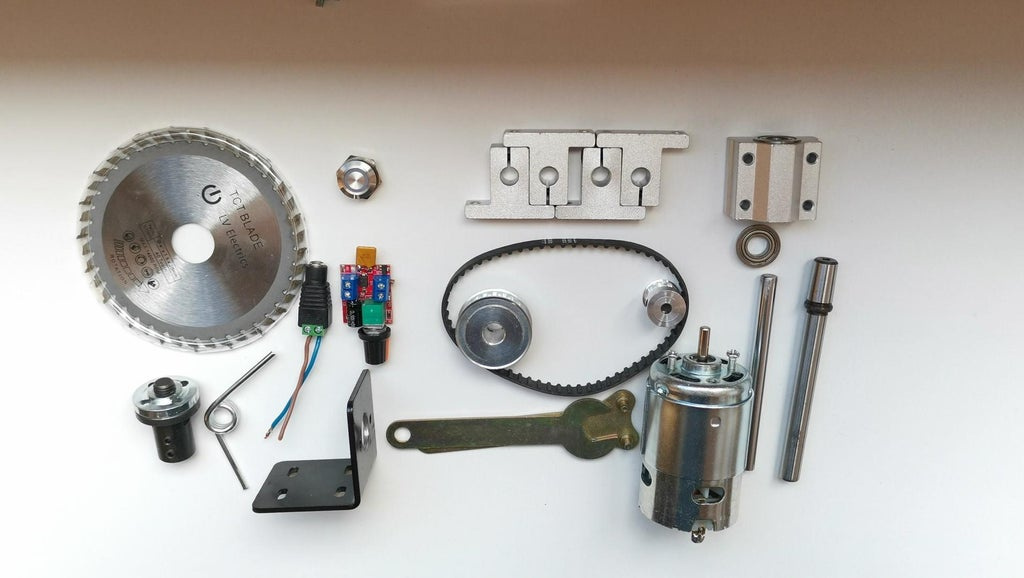

Шаг 1: Нужные части

Все детали для этого diy-проекта можно найти на Aliexpress.

Ссылки на эти детали я размещу ниже:

Шаг 2: Подставка для пилы

Первым делом, я вырезал несколько досок. Размеры 4*8см, 5*30см, 20*30см. Материал дуб. Затем я приклеил маленький кусочек дерева к большему. Это будет подставка для пилы.

Шаг 3: Опоры для направляющего рельса

Когда клей высыхает, я делаю несколько отметок для опор направляющего рельса. Просверлите несколько отверстий и закрепите опоры винтами. Затем я вставил валы направляющих стержней и проверил, как они работают. Пружина упругая и выдерживает вес мотора.

Шаг 4: Отрезаем часть алюминиевого профиля

Я взял алюминиевый профиль и отрезал 20 см. Все провода будут скрыты в этом профиле. Позже я закрою отверстия деревом.

Шаг 5: Установка монтажного кронштейна

Теперь я устанавливаю монтажный кронштейн для двигателя 895. Он должен быть под прямым углом. Затем я закрепляю двигатель 895 на монтажном кронштейне.

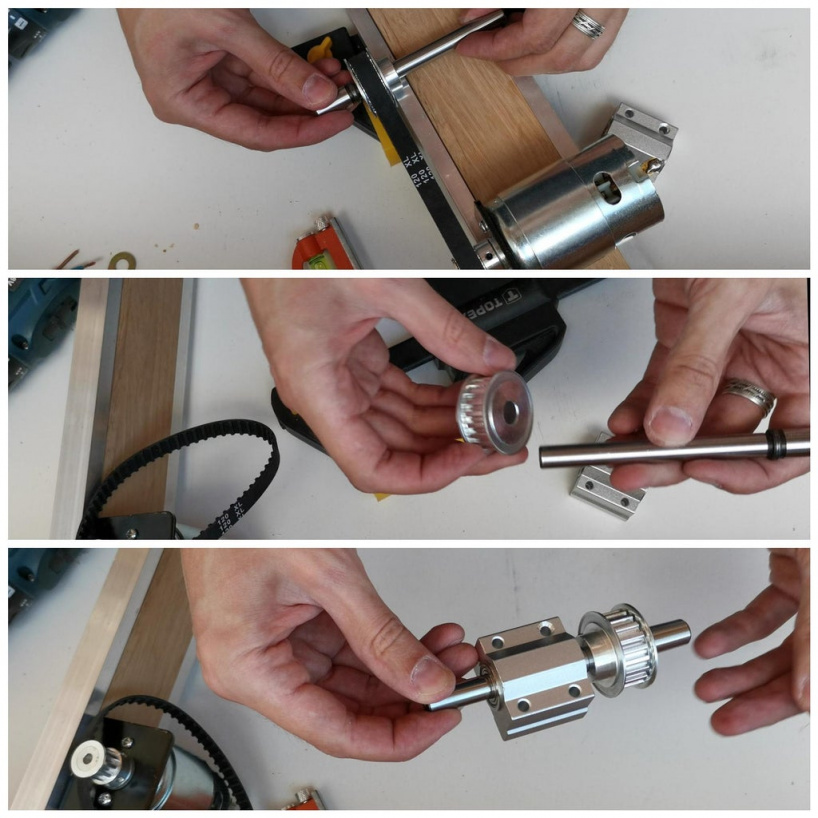

Шаг 6: Сборка вала пилы

Теперь я собираю вал пилы. Снова проверяем, равен ли угол 90 градусов.

Станки, которые могут вас заинтересовать:

Станок торцовочно-углозарезной ЦТ10-4М

Предназначен для поперечной и угловой распиловки (торцовки) досок, брусков и щитов, а также выборки вырезки дефектных мест. Рекомендуется для мебельных и столярных производств любой сложности. Пила с электродвигателем крепится на траверсе, которая обеспечивает перемещение пилы параллельно над плоскостью стола.

Ручной торцовочный станок ЦТ10-4

Предназначен для поперечной и угловой распиловки досок, брусков и щитов, а также выборки вырезки дефектных мест. Применение зарезаемого стола исключает сколы со стороны нижней пласти детали. Прецизионная каретка пильного узла перемещается на восьми подшипниках и обеспечивает высокую точность распила. Точной настройки на размер производится упором и прижимом. Каретка автоматически возвращается в исходное положение. Пильная каретка при пилении под углом выставляется на нужный угол по лимбу на колонне. Станок может комплектоваться приставными столами. Двигатель имеет электродинамическое торможение.

Станок торцовочный полуавтоматический СТ-ЛОЗА-500

Толщина пропила 150 мм; ширина пропила 300 мм; диаметр пилы 500 мм; мощность 3 кВт

Шаг 7: Защитный чехол

Теперь мы должны защитить себя и свои пальцы от опасных лезвий пилы. Для этого я использую сломанный металлический кронштейн болгарки, закрепляю его саморезами.

Шаг 8: Установка сенсорной кнопки

Теперь я устанавливаю сенсорную кнопку. Пила будет работать только тогда, когда вы жмете на кнопку. Если что-то пойдет не так, она сразу остановиться. Я отметил, где должен быть центр для кнопки и просверлил отверстие для нее.

Как я уже сказал, все провода будут спрятаны в алюминиевом профиле. Для этого я просверлил в нем несколько отверстий.

Шаг 9: Припаиваем провода

Теперь припаиваем провода к нижней части, двигателю и разъему постоянного тока.

Шаг 10: Направляющая для пилы

Теперь я делаю направляющую для пилы. Для этого я использую алюминиевый уголок и транспортир. Приклеиваю её на клей.

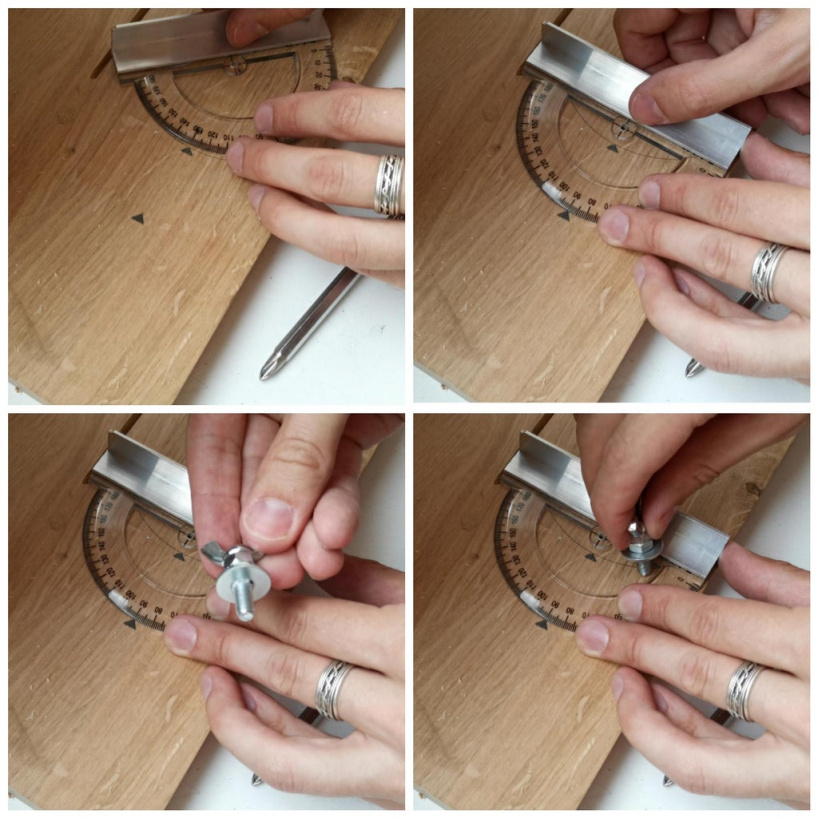

Шаг 11: Прикрепляем транспортир

Я просверлил отверстие в основании. Винт будет фиксировать транспортир. Так что мы можем отрезать любой угол.

Шаг 12: Покрываем дерево маслом

Покрываем дерево маслом, чтобы пила выглядела красивее.

Шаг 13: Торцовочная пила готова!

Пила готова!

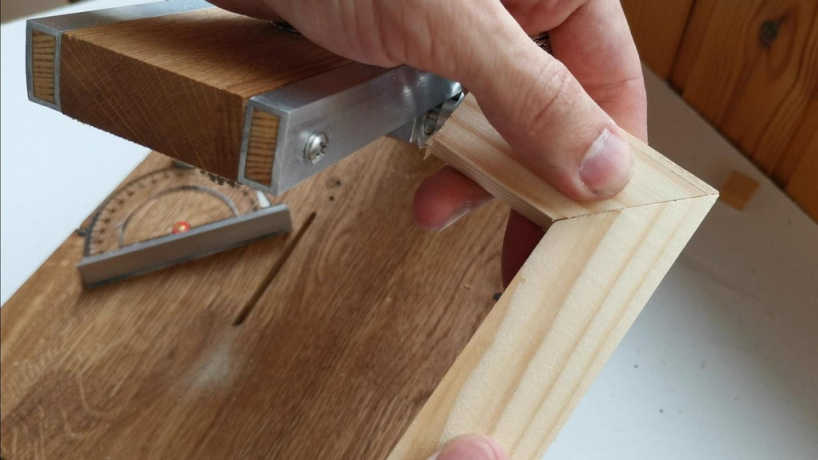

Пришло время порезать что-нибудь! Я использовал диск диаметром 115 мм, поэтому глубина реза составляет около 4 см. Идеально подходит для резки небольших досок, алюминиевого профиля и т.д. Разрез ровный и чистый.

Вот и всё. Мы сделали маленькую и мощную торцовочную пилу. Надеюсь, вам понравилось!
