Светильник в форме «сосновой шишки» своими руками

Данная статья является переводом, однако для удобства восприятия повествование будет идти от первого лица.

Это инструкция по созданию собственной люстры в форме сосновой шишки. Это был очень быстрый проект. В качестве ориентира я использовал дизайн существующих люстр в данном стиле. Первоначальная идея люстры была другой, но в конечном итоге приняла форму сосновой шишки.

Вся люстра выполнена из 3 мм листа МДФ, который был разрезан лазером.

Я поделился всеми исходными материалами, чтобы вы могли сделать свою собственную люстру.

Cписок материалов:

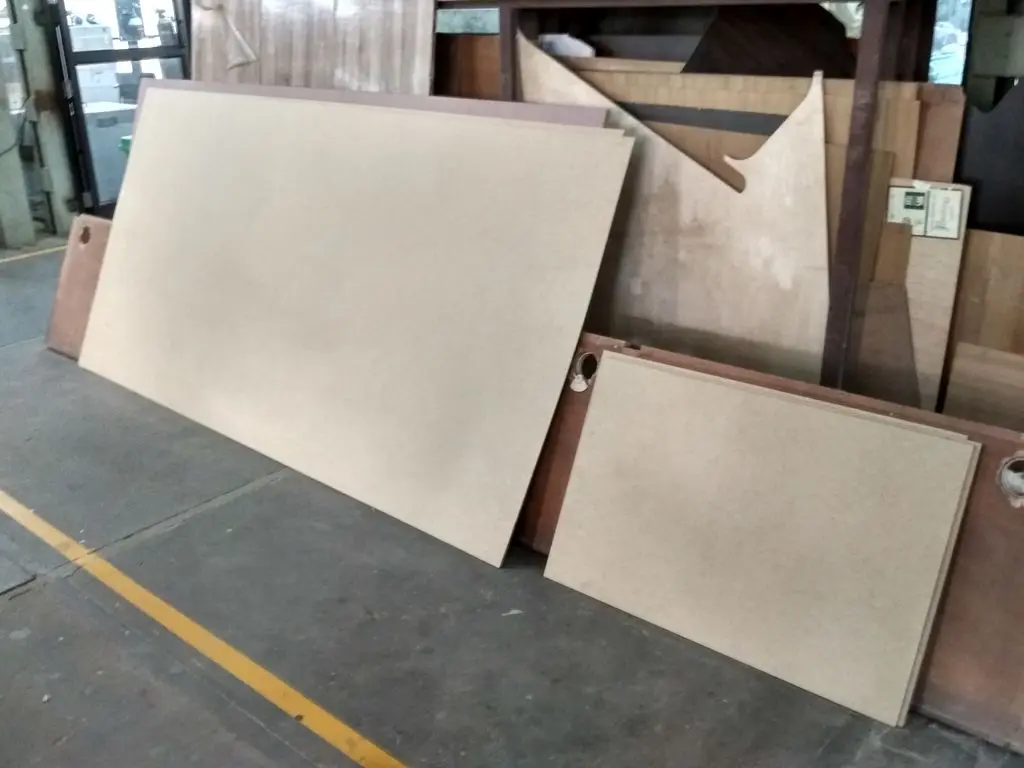

  • 3 мм лист МДФ
    • Вариант 1: 1 лист, 8х4 фута (нужно будет разрезать на 2х3 фута. Вы получите 5 штук плюс маленький кусочек, который вы можете использовать в каком-то другом проекте)
    • Вариант 2: 4 листа, 2х3 фута
  • Белая светодиодная лампа 17Вт

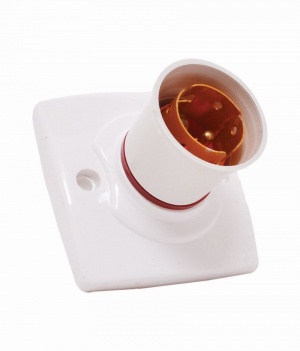

  • Патрон для лампы
  • Штекер
  • 2-жильный электрический провод (белый)

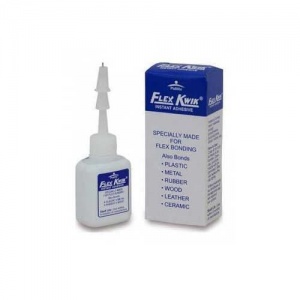

  • Клей для дерева
  • Серая калька
  • 2 провода сцепления
  • 4 шайбы

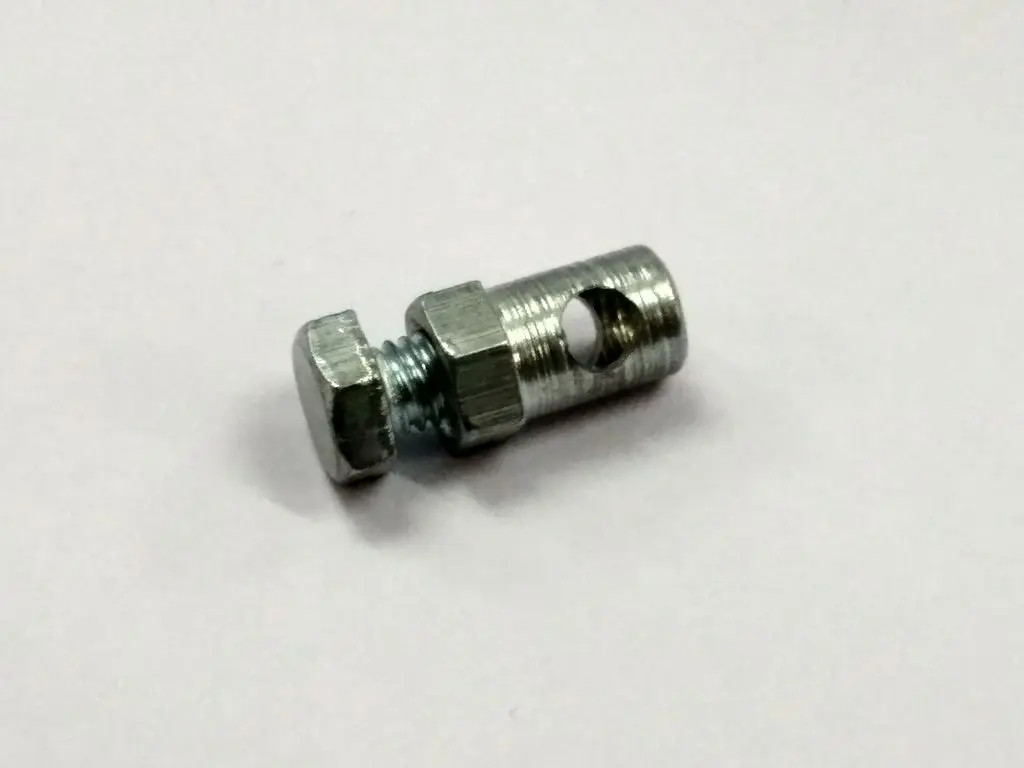

  • 2 кабельных стопора

Cписок инструментов:

  • Лазерный резак (я использовал машину с рабочей зоной 2х3 фута)

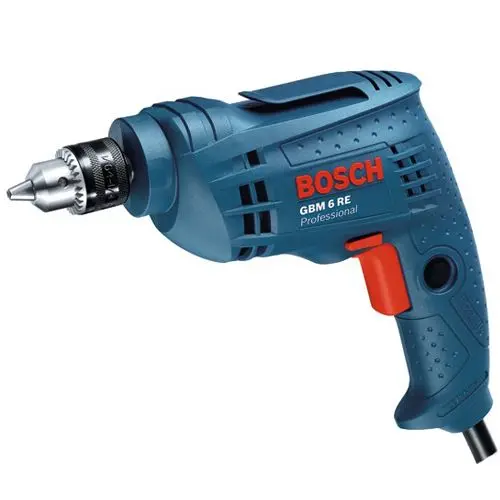

  • Электрическая дрель
  • Сверло 2 мм

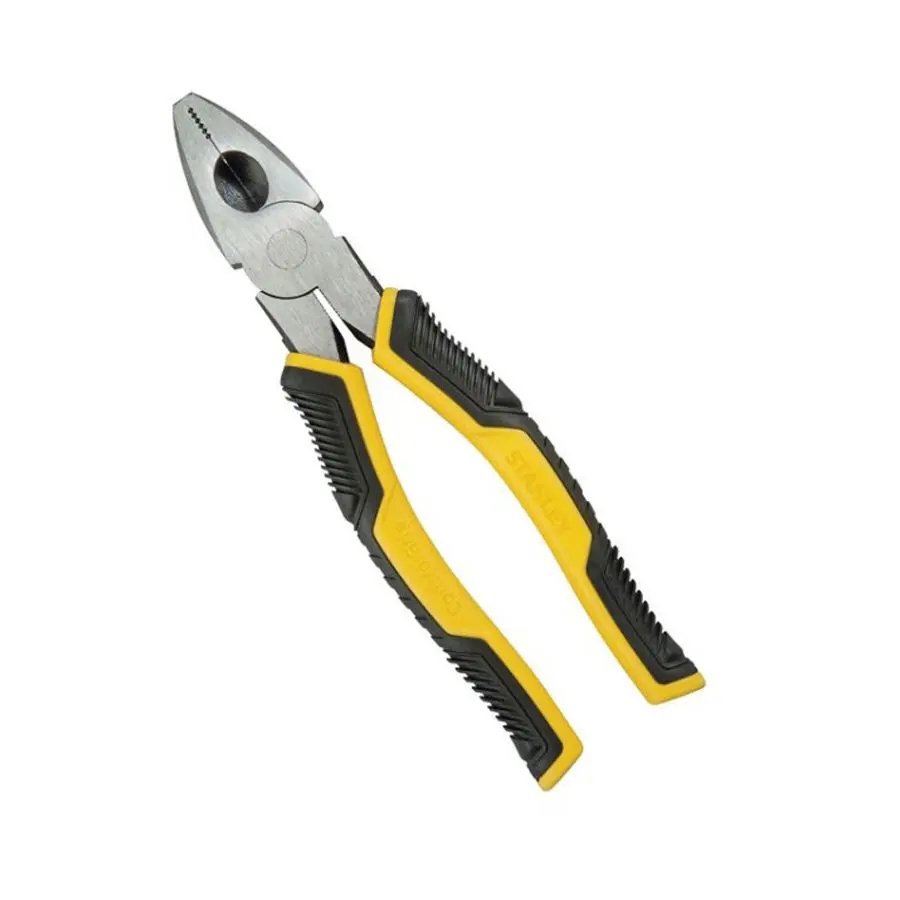

  • Плоскогубцы
  • 120 зернистая наждачная бумага

Важно: измерьте толщину вашего МДФ листа. Это действительно важно принять к сведению, потому что конструкция имеет фиксирующие части, и нам нужно приспособиться к более толстому материалу. Прорези, которые я сделал, соответствуют толщине 3 мм. Вы можете изменить файлы CAD в соответствии с толщиной вашего материала.

Шаг 2: Проектирование и CAD-модель

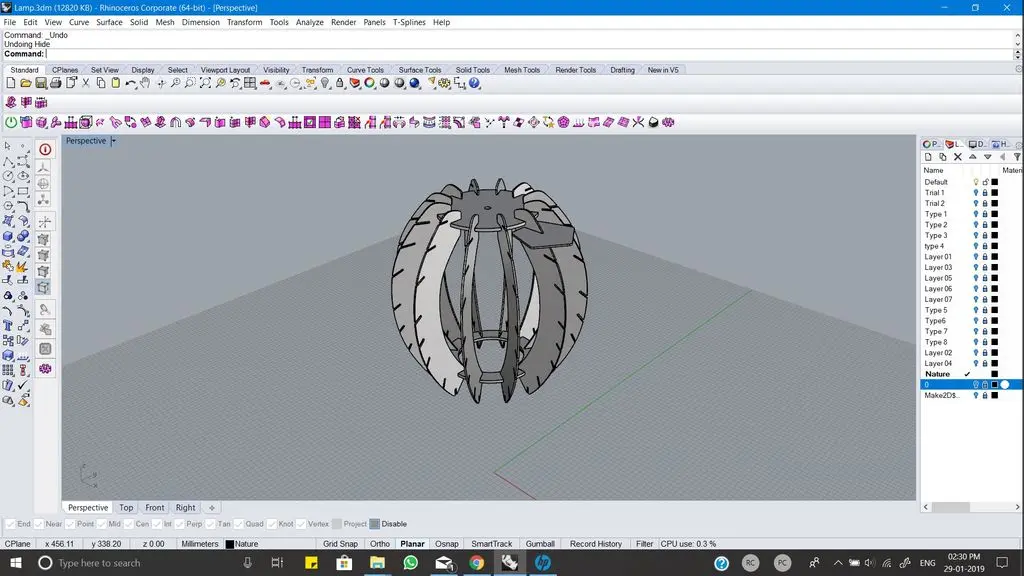

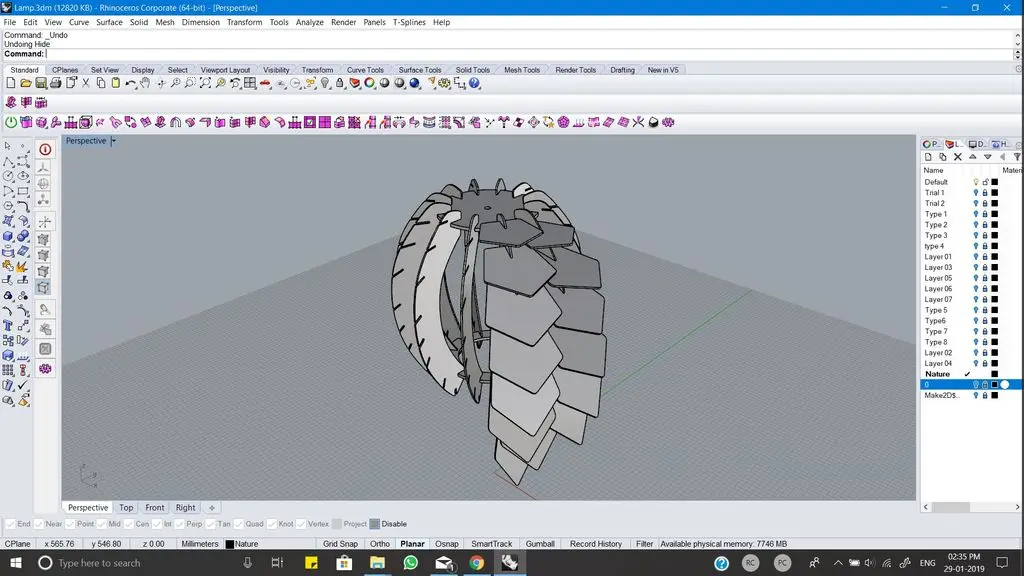

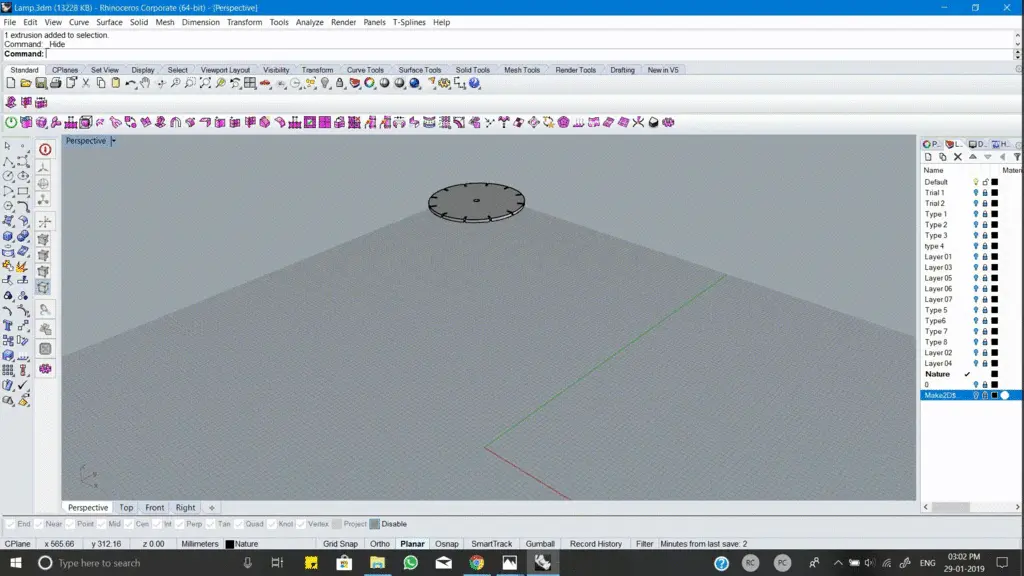

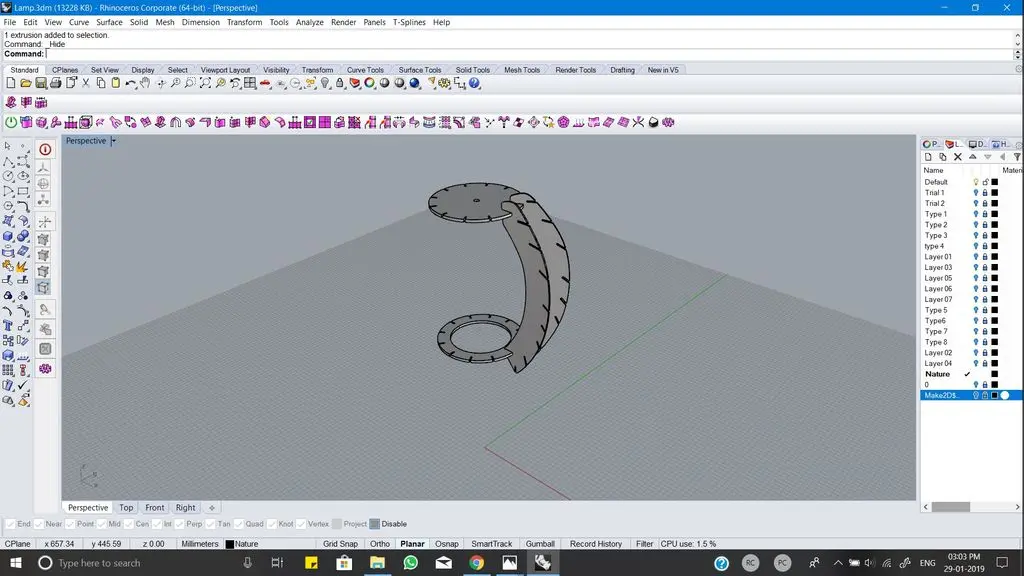

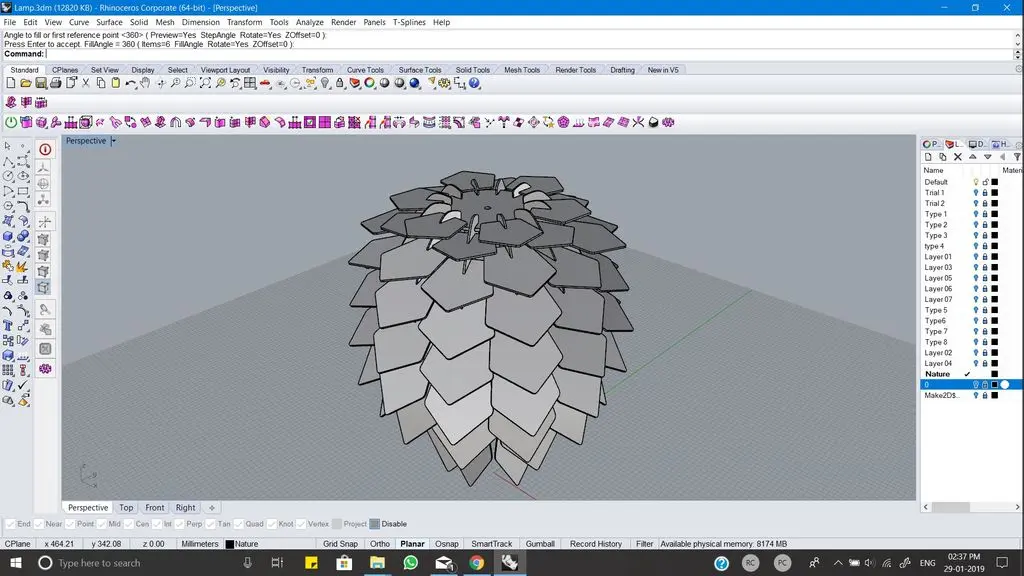

Я использовал Rhino, чтобы сделать 3D-модель люстры в масштабе 1:1. Затем я извлек 2D-чертежи и преобразовал их в формат dxf для лазерной резки. Как только у меня появились 2D-линейные чертежи структуры и лепестков, я расположил их на листах размером 2х3 таким образом, чтобы потери были минимальными. Вы можете внести изменения в файл и попробовать другие варианты дизайна

Файлы для лазерной резки

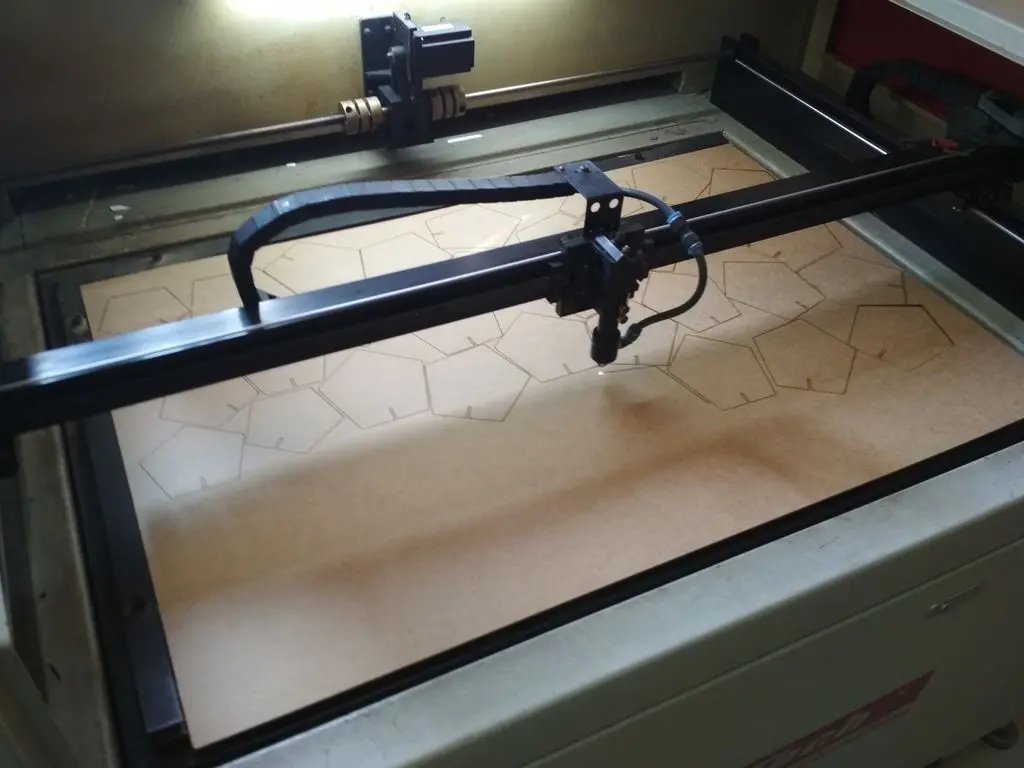

Шаг 3: Лазерная резка

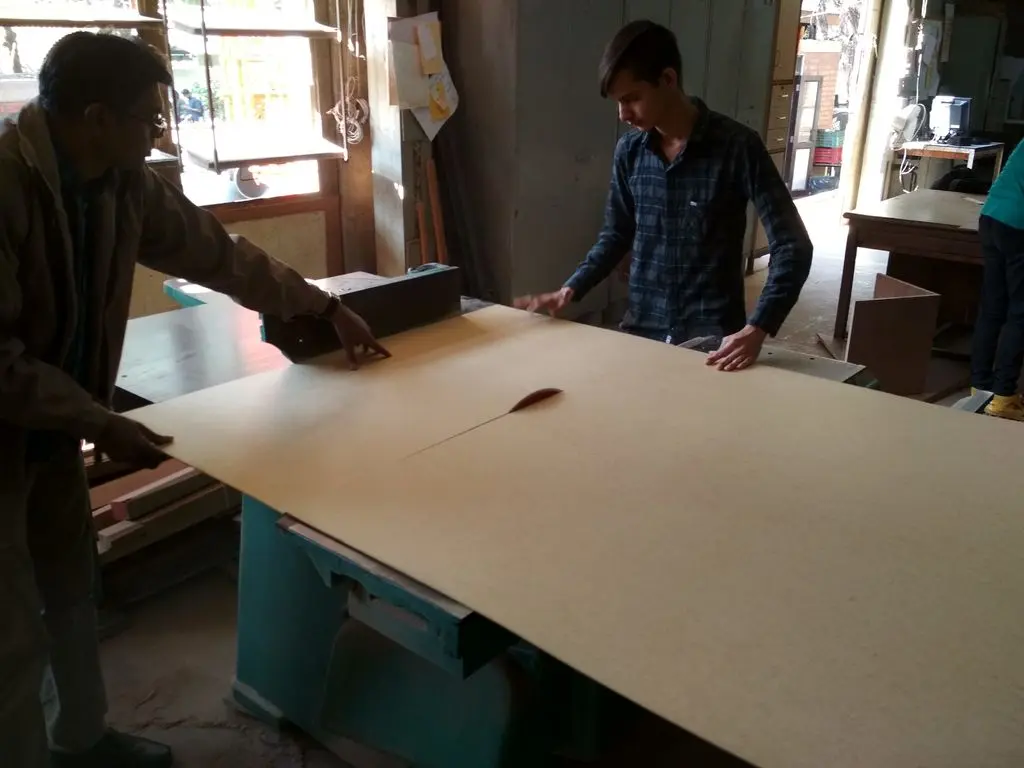

Перед лазерной резкой просто убедитесь, что наши куски MDF имеют тот же размер, что и рабочая зона лазерного резака; то есть 2x3. У меня был лист размером 8х4, поэтому мне пришлось разрезать лист на более мелкие кусочки. Когда у вас есть готовые части, просто поместите их на станок для лазерной резки и убедитесь, что края соответствуют направляющей. Установите мощность аппарата таким образом, чтобы он не обжигал другую сторону листа. Вот и всё! А теперь отойдите и позвольте лазерному резаку творить чудеса. Соберите все части, как только это будет сделано, разделите их в соответствии с их размерами. Должно быть 12 штук каждого размера. Продолжайте подавать остальные листы, пока работа не будет сделана.

Шаг 4: Предварительная сборка

Внимание: сделайте эти шаги перед сборкой люстры, иначе это будет сложно сделать потом!

  • Приклейте две части верхнего диска и нижнего диска друг к другу с помощью клея для дерева.

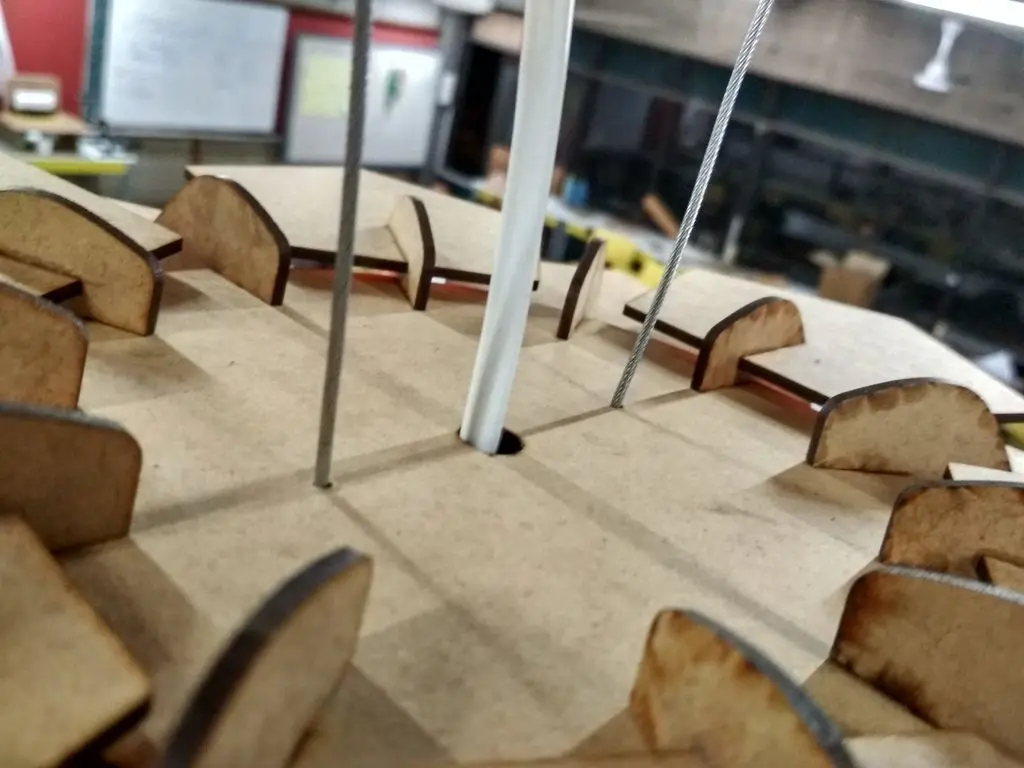

  • Теперь на верхнем диске отметьте 2 отверстия на линии, проходящей через центр диска. Просверлите их с помощью сверла диаметром 2 мм.
  • Пропустите две шайбы в провода для сцепления и пропустите их через отверстия верхнего диска. Шайбы распределят вес на диске.
  • Очистите 2-жильный провод, пропустите его через центральное отверстие и подсоедините держатель лампы.

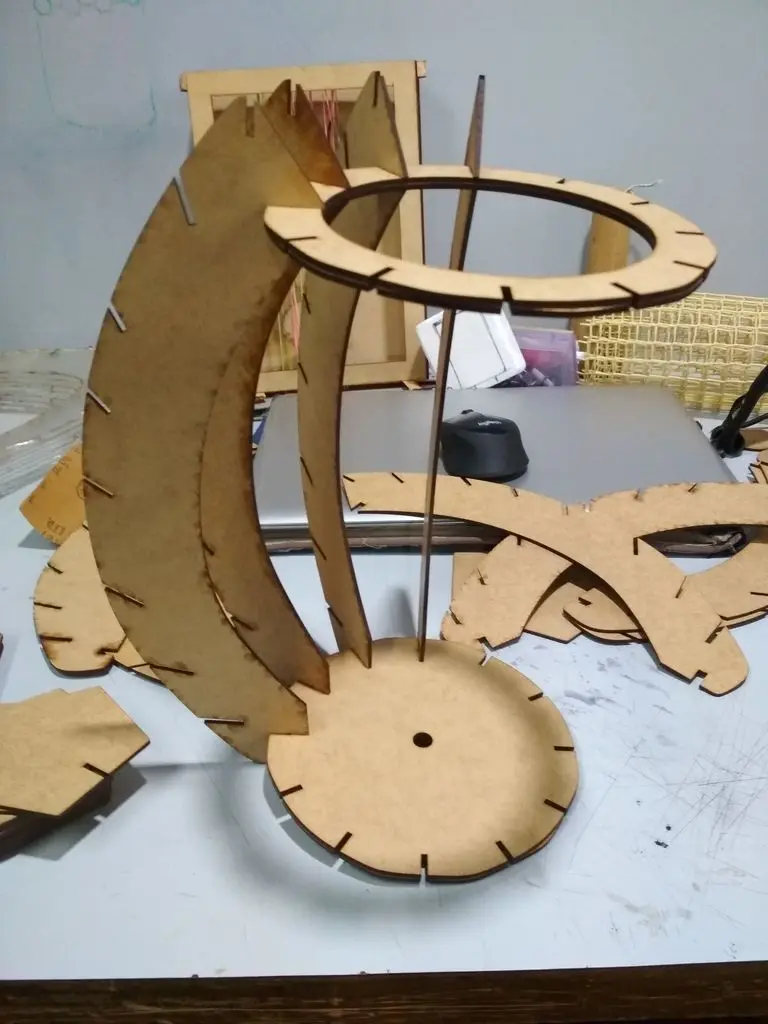

Шаг 5: Окончательная Сборка

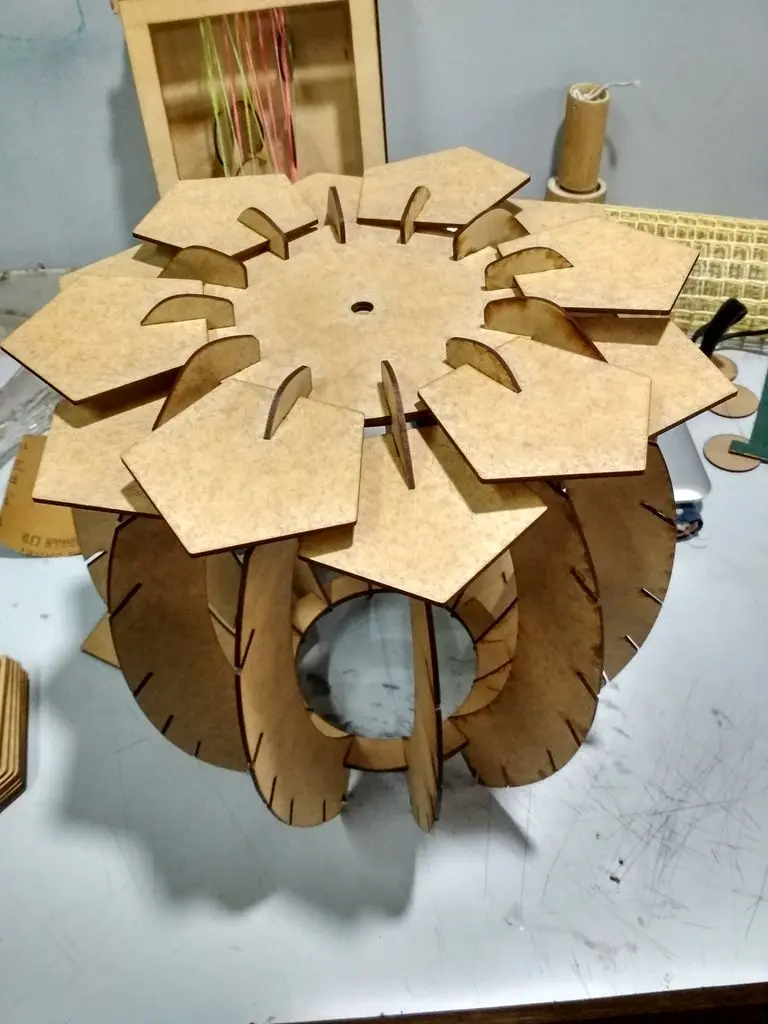

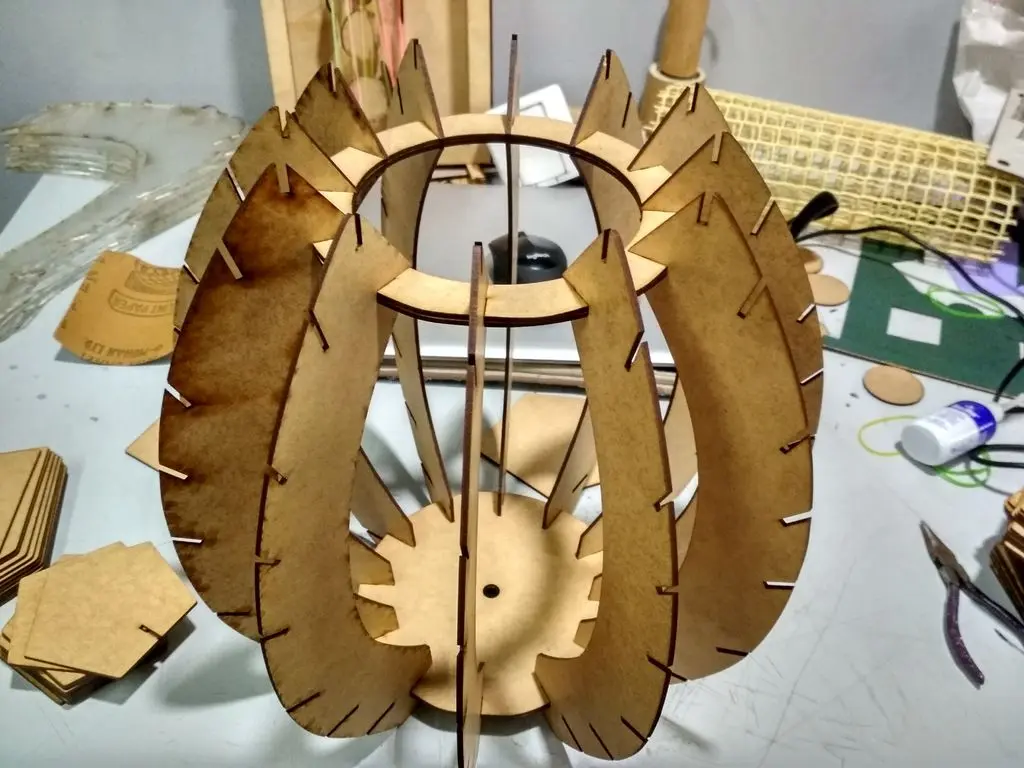

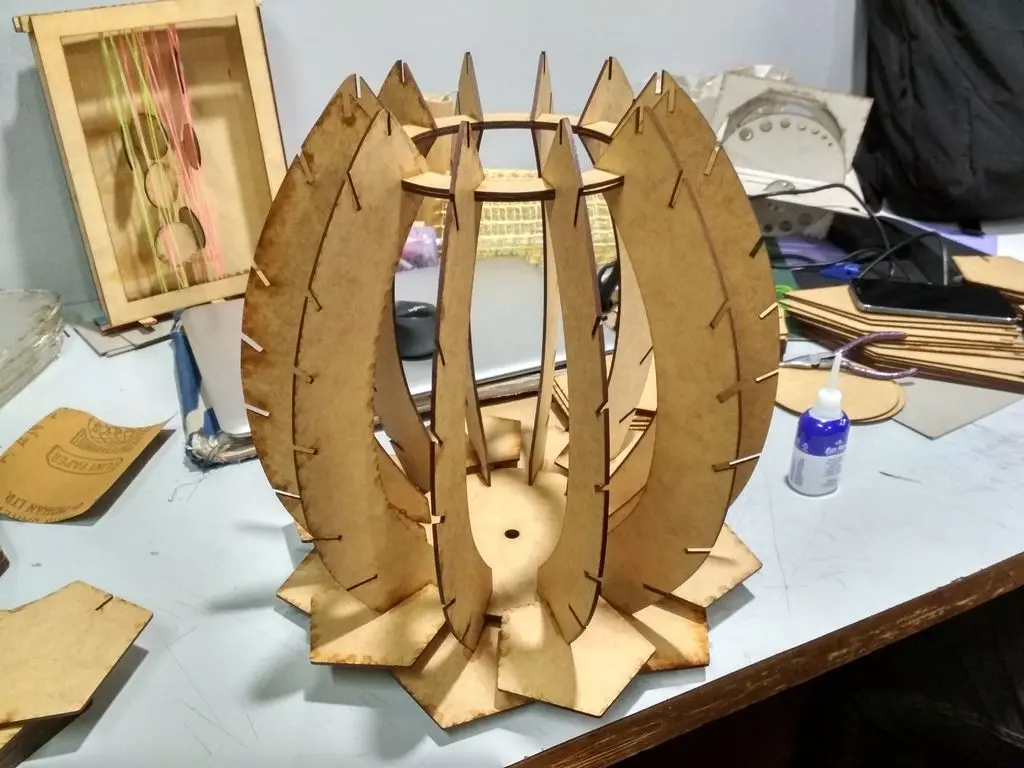

Это самое интересное. Теперь начните собирать свою головоломку, чтобы сделать целую люстру. Отшлифуйте края каждого куска, используя наждачную бумагу, чтобы сгладить их.

Приклейте кусочки к сердцевине.

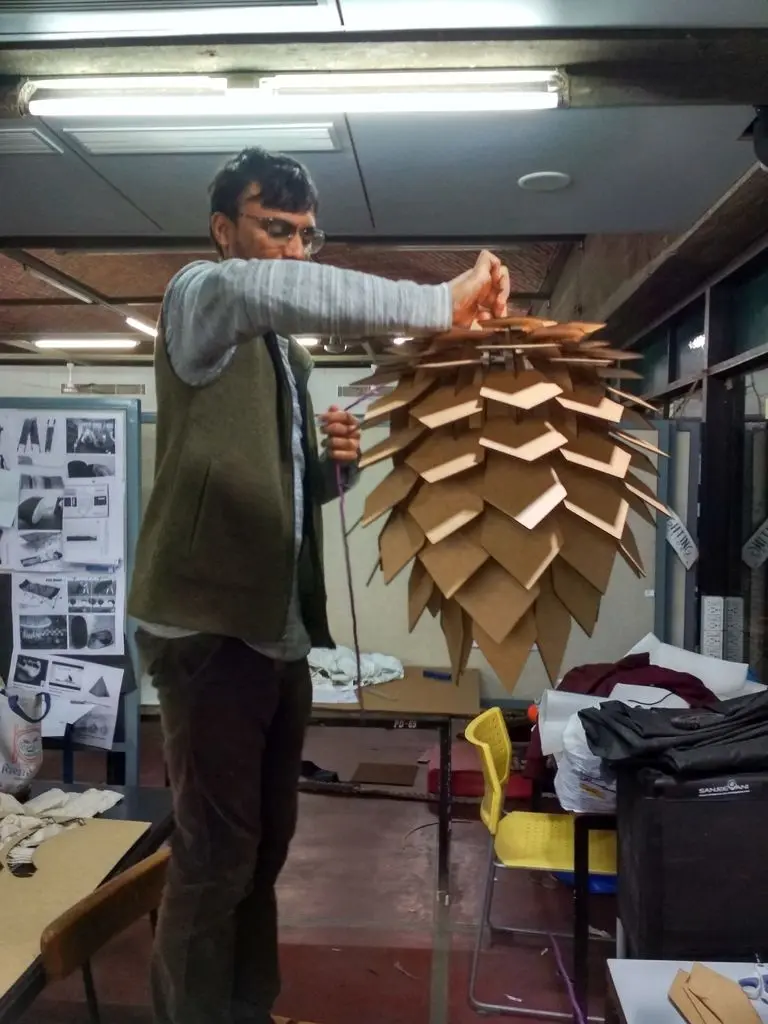

Установите лампочку и повесьте люстру.

Важно: есть два типа шипов, которые имеют тонкую разницу. Расположите их чередующимся образом, иначе рисунок будет нарушен.

Шаг 6: Вы сделали это!

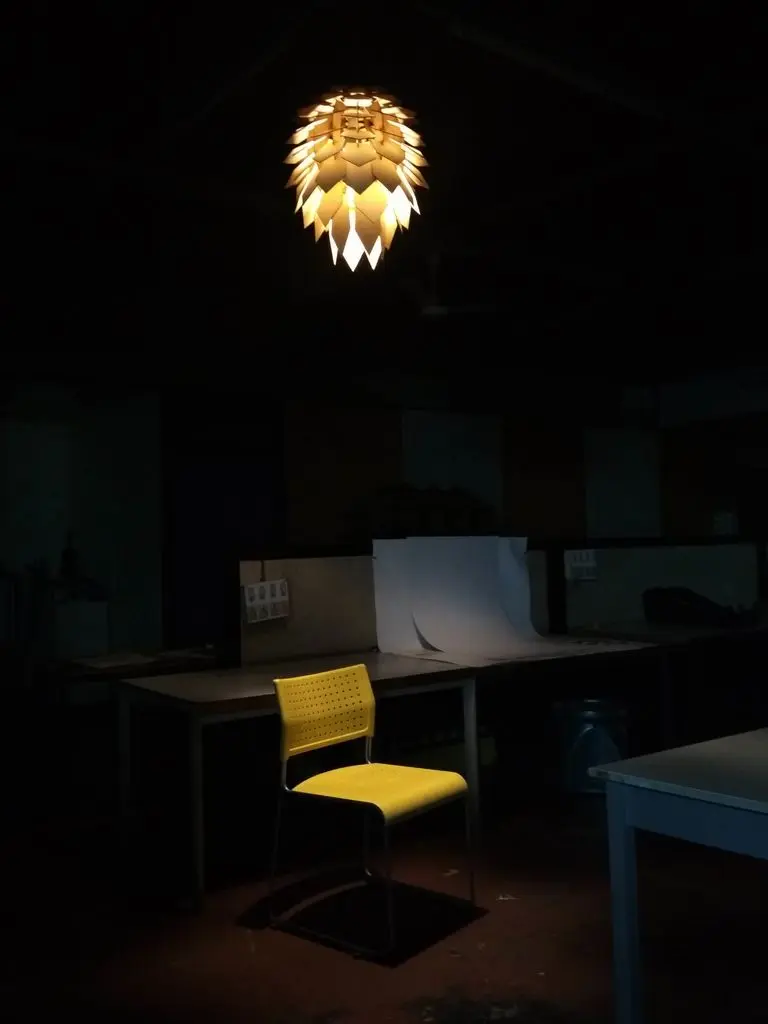

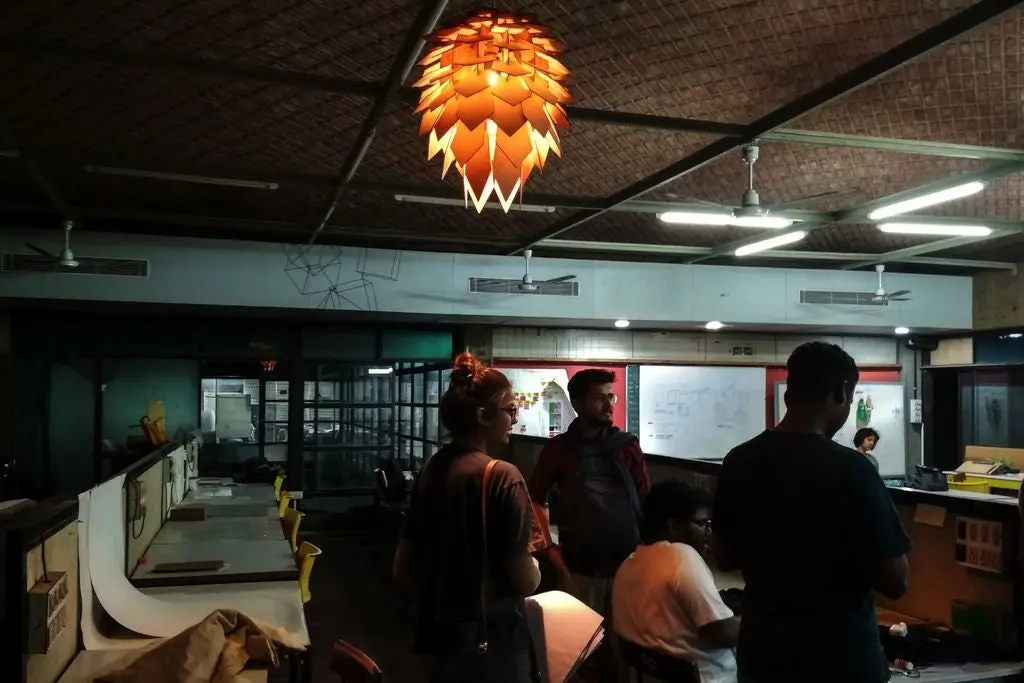

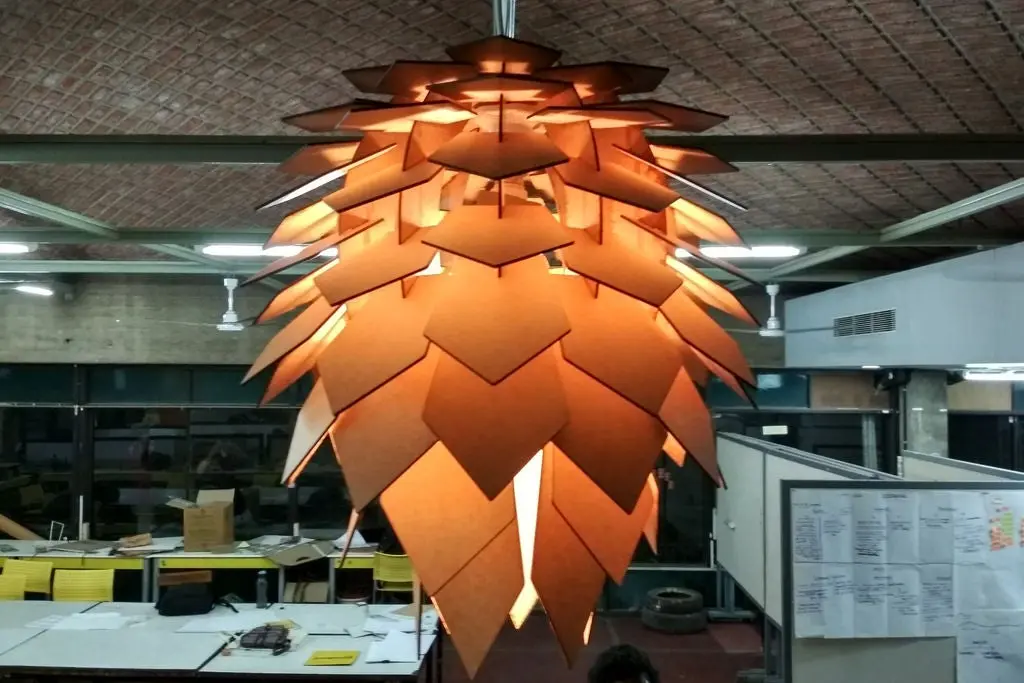

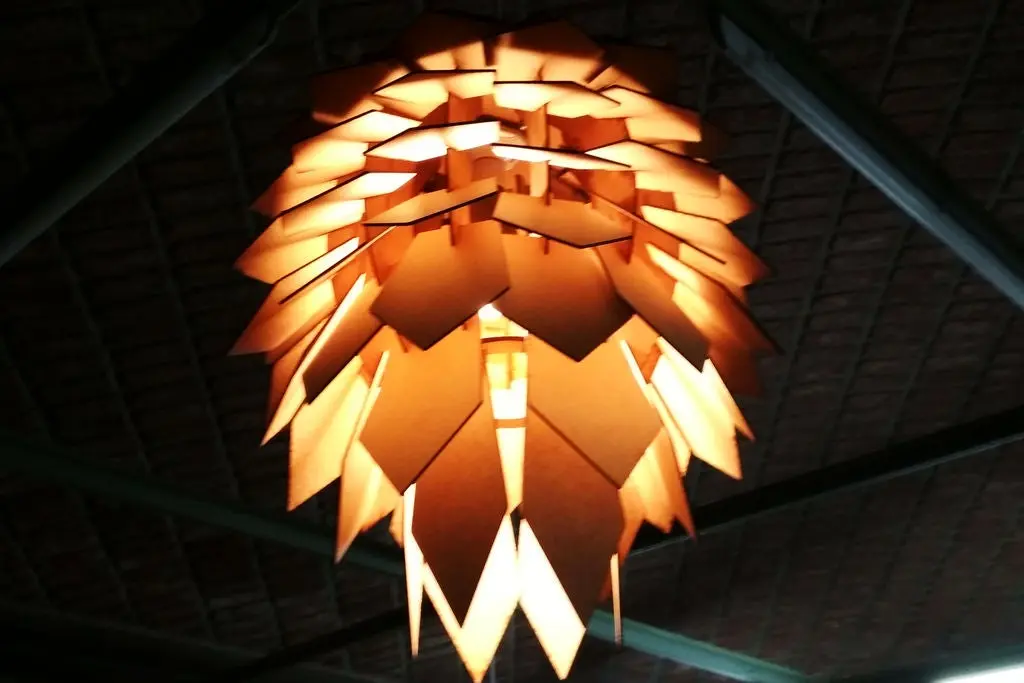

Вот и всё, ваша люстра в форме сосновой шишки готова!
