Как мы запускали оптоволоконный лазерный станок LF3015GCR с источником 1000 IPG в Саратове

Наконец-то дошли руки до публикации постов о запуске лазерного оборудования. Выкладываем фото-видео отчет о проведении работ по запуску в эксплуатацию лазерного оптоволоконного станка.

В Саратов мы прибыли незадолго до окончания выгрузки оптоволоконного станка на производственных площадях клиента. Были «слегка » удивлены тому что, помещение оказалось мягко говоря, небольшого размера. Наша задача - разместить махину с шестиметровым труборезом и сменным столом и при этом оставить пространство для безопасной работы на других участках производства. Компания-заказчик занимается изготовлением телекоммуникационных шкафов и распределительных коробок. Вся площадь цеха  заставлена прессами, штампами, гибочниками, сварочными постами. Пришлось существенно изменить расстановку механического оборудования. Это был один из первых станков с труборезом и сменным столом в нашем портфолио, поэтому пригласили инженера с завода-изготовителя для того, что бы избежать непредвиденных ситуаций в процессе подключения и настройки. Впрочем, пусконаладка прошла без проблем.

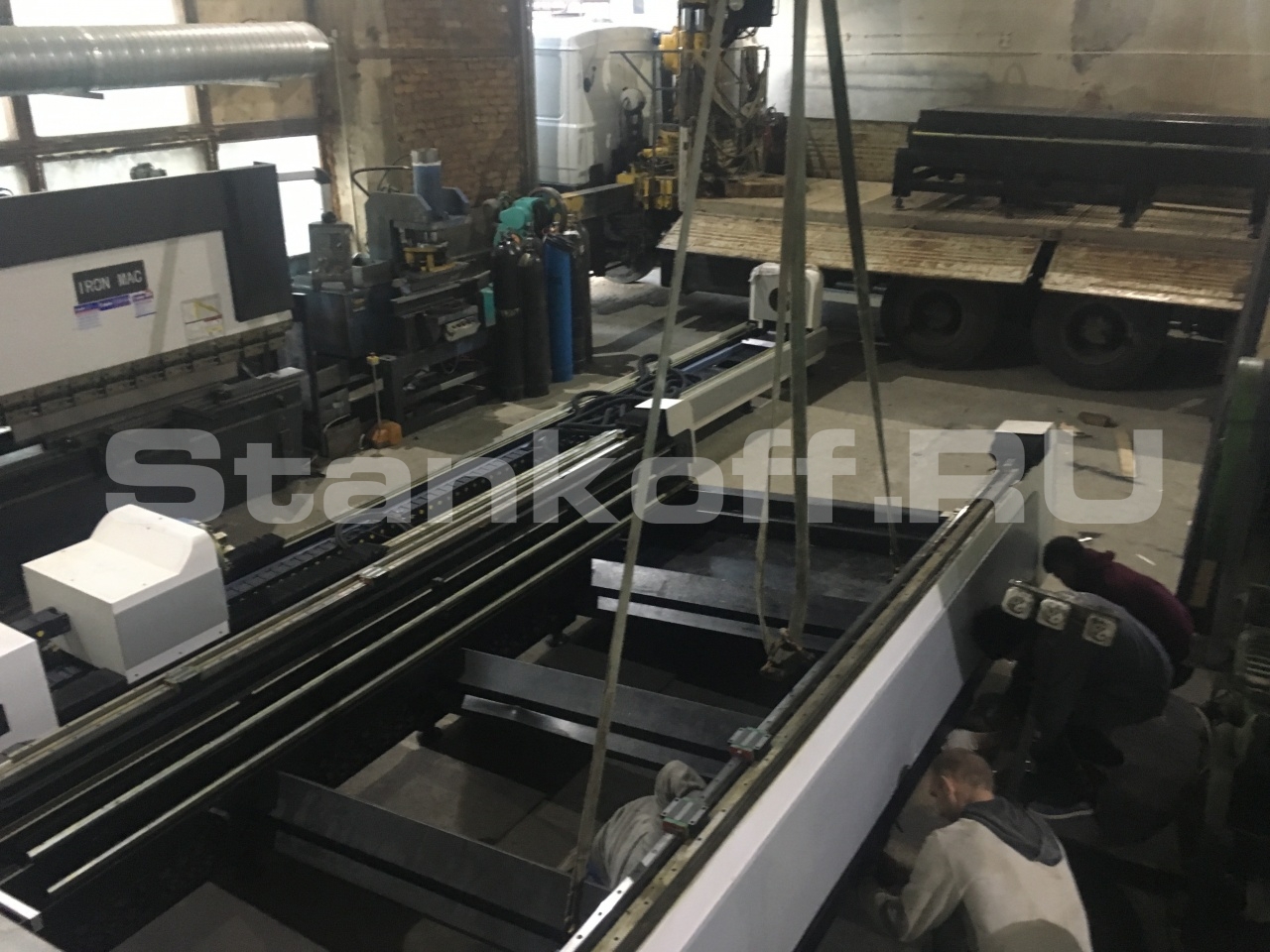

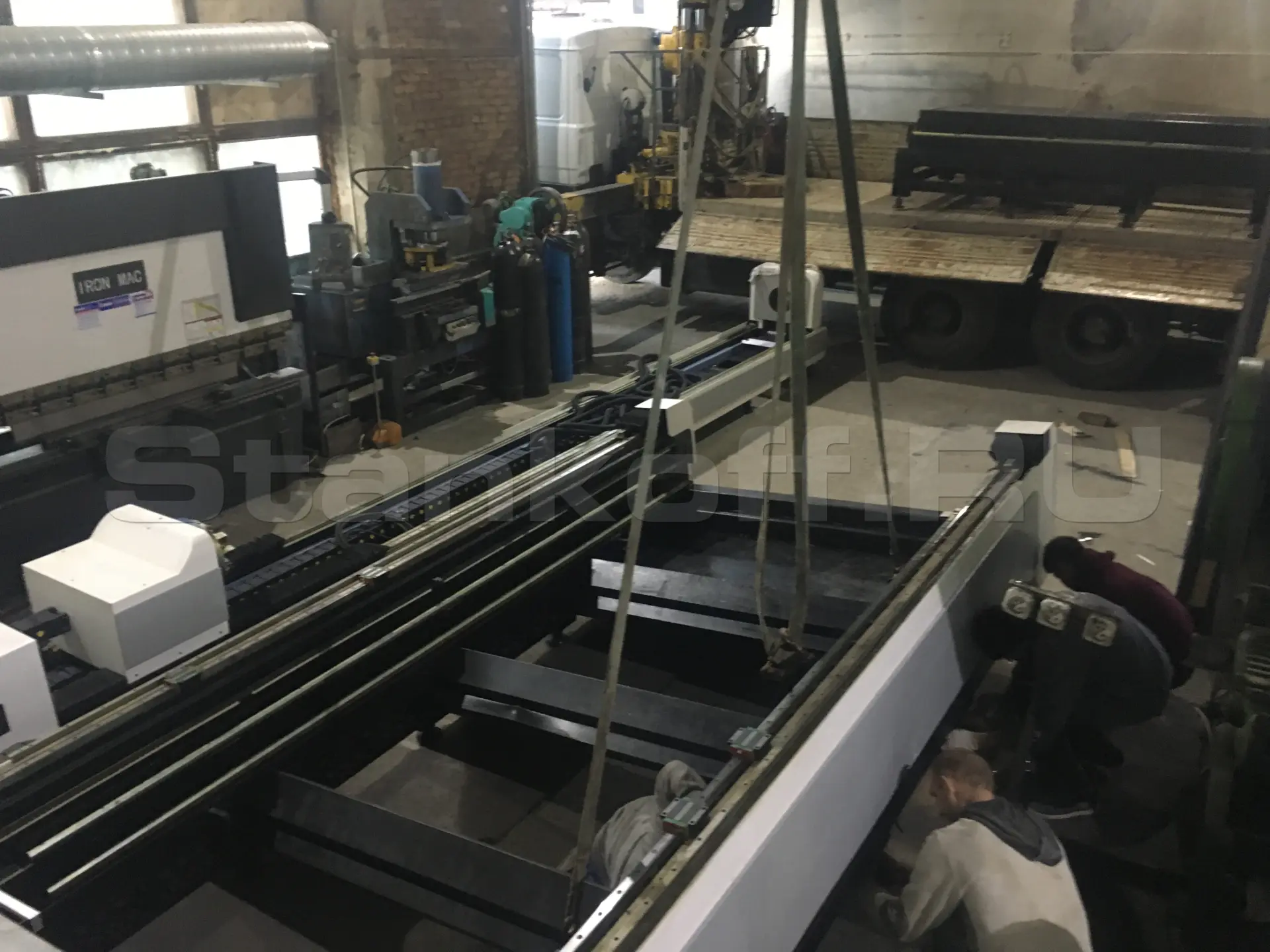

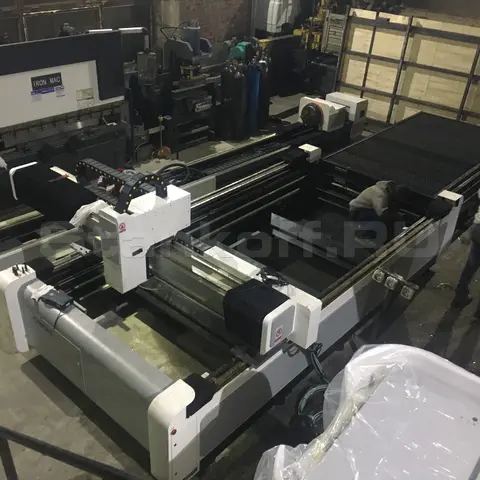

Выгрузка и установка труборезного модуля к оптоволоконному лазерному станку LF3015GCR 1000W IPG

Хорошо, что в помещение удалось завести кран. Иначе было бы проблематично маневрировать этот шестиметровый труборез.

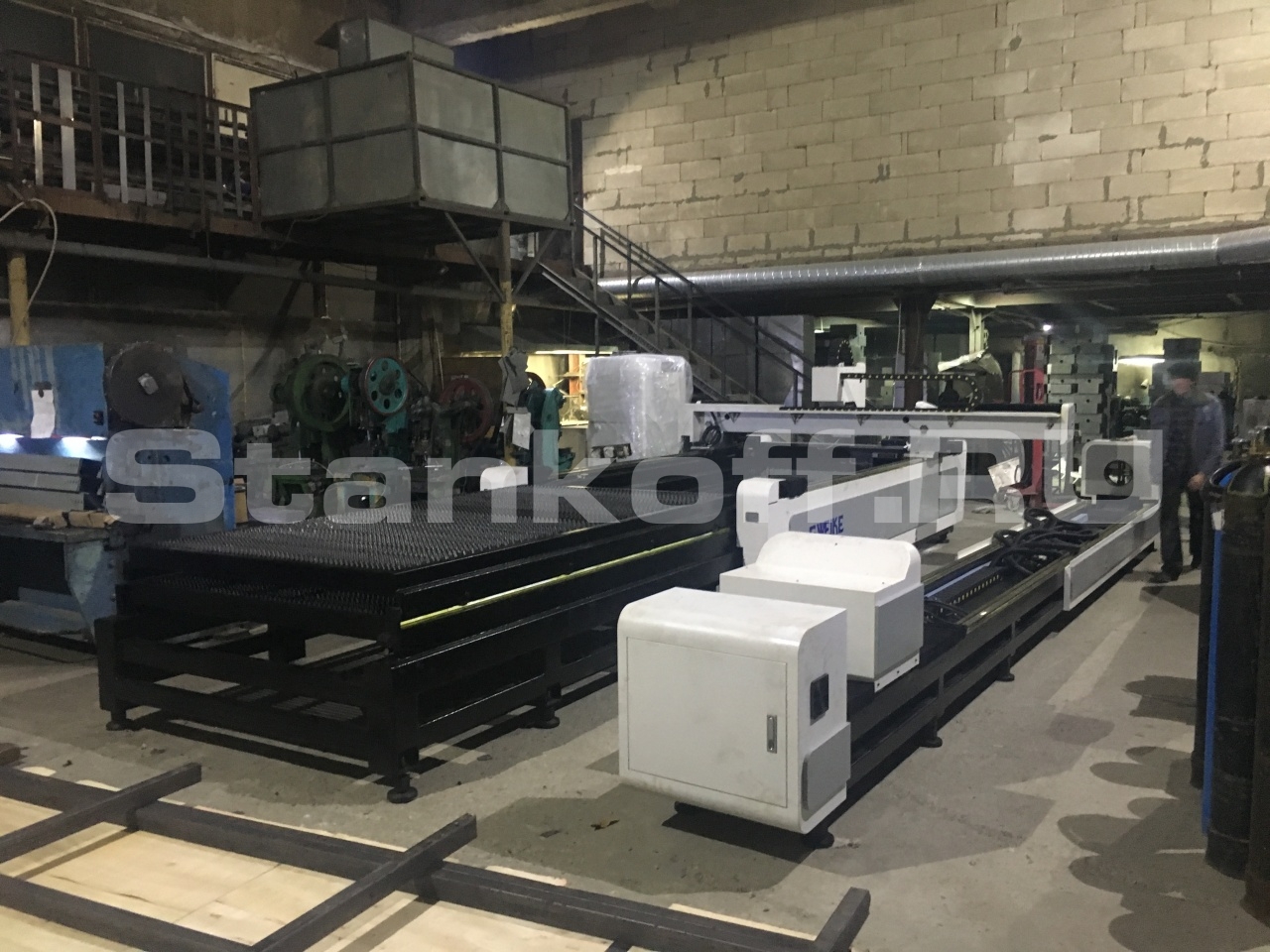

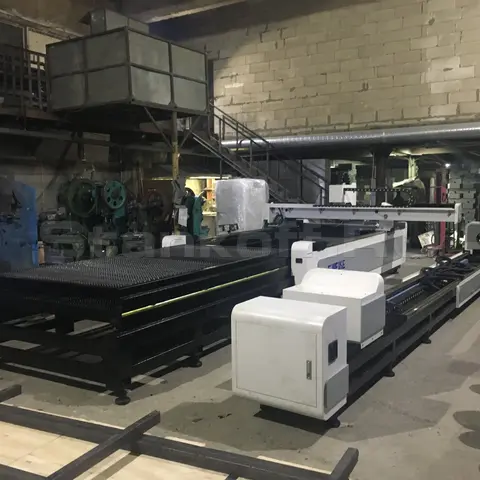

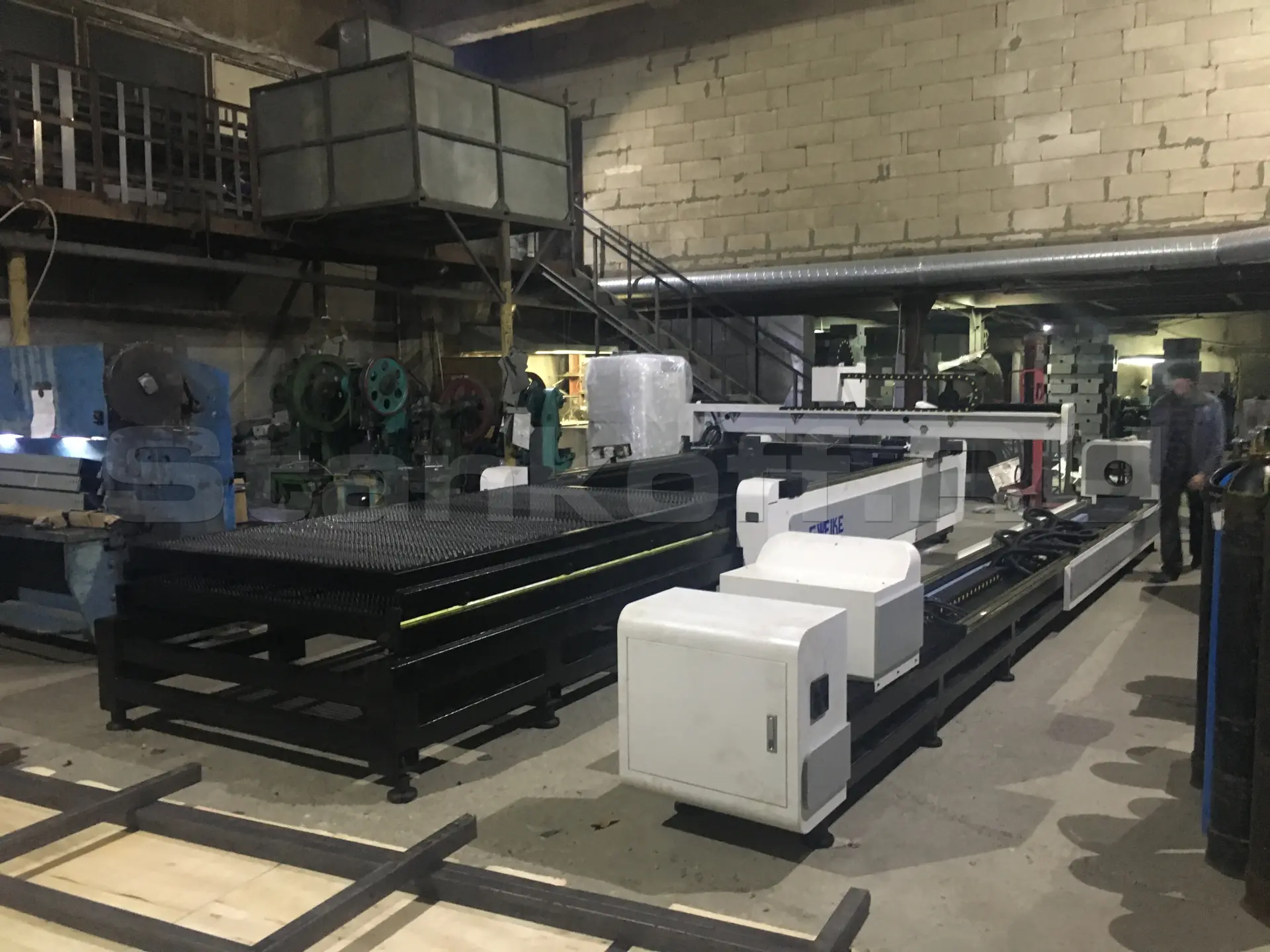

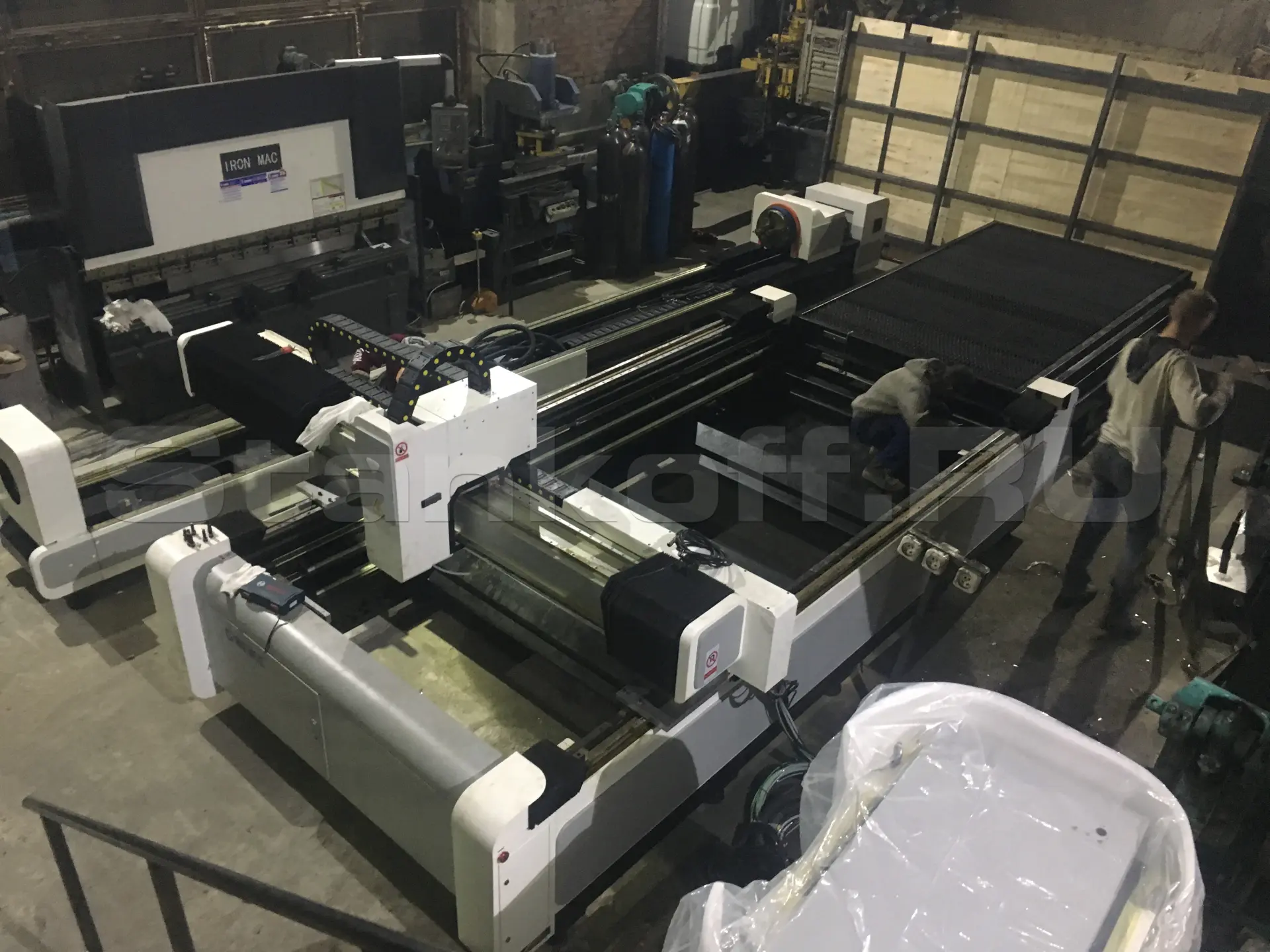

Оптоволоконный лазерный станок для резки металла GCR3015 с источником 1000W IPG

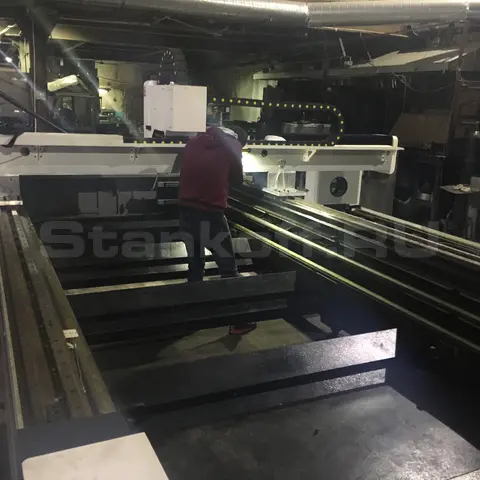

Установка станины

Станина станка выставляется на регулируемые ножки

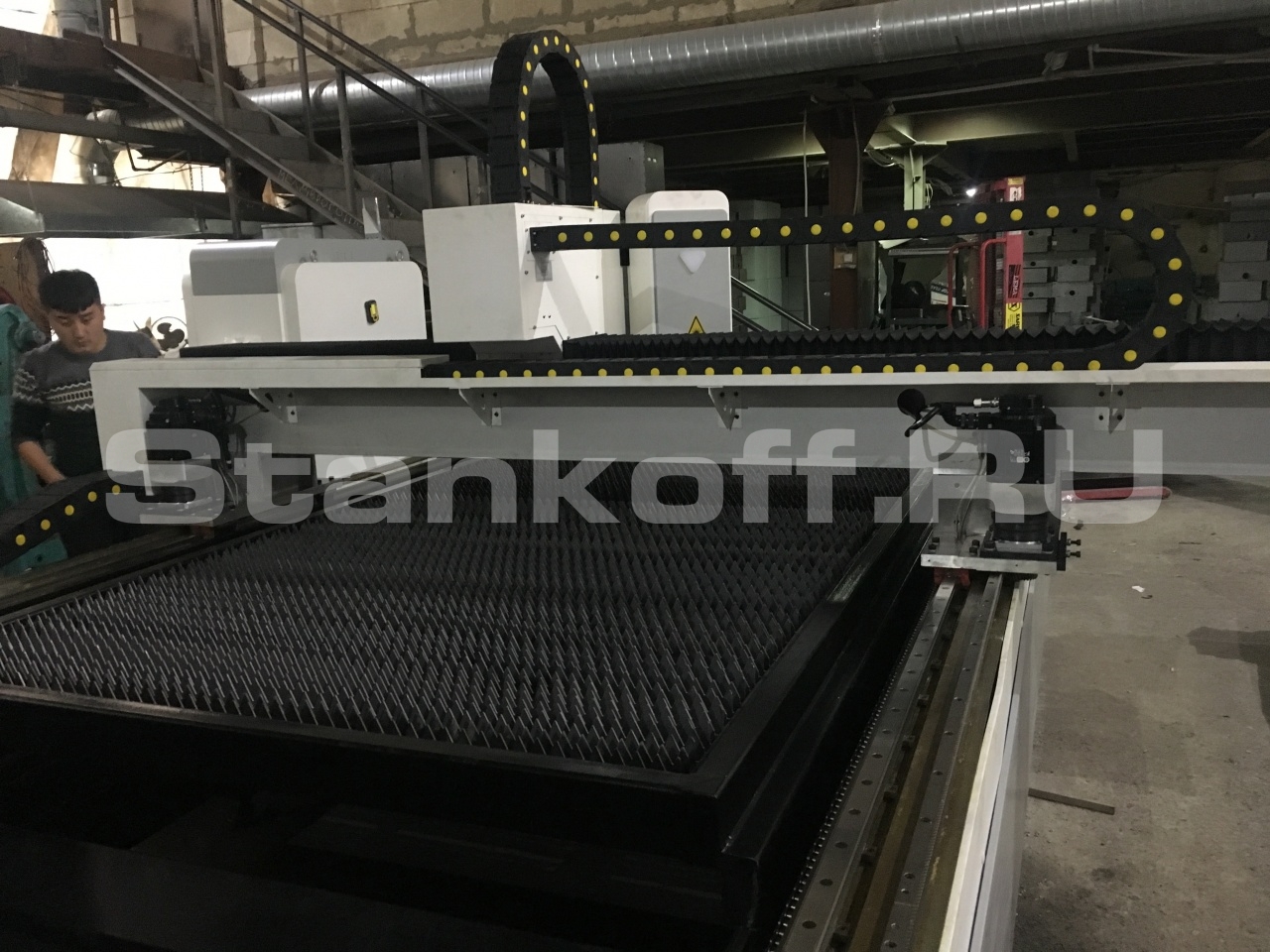

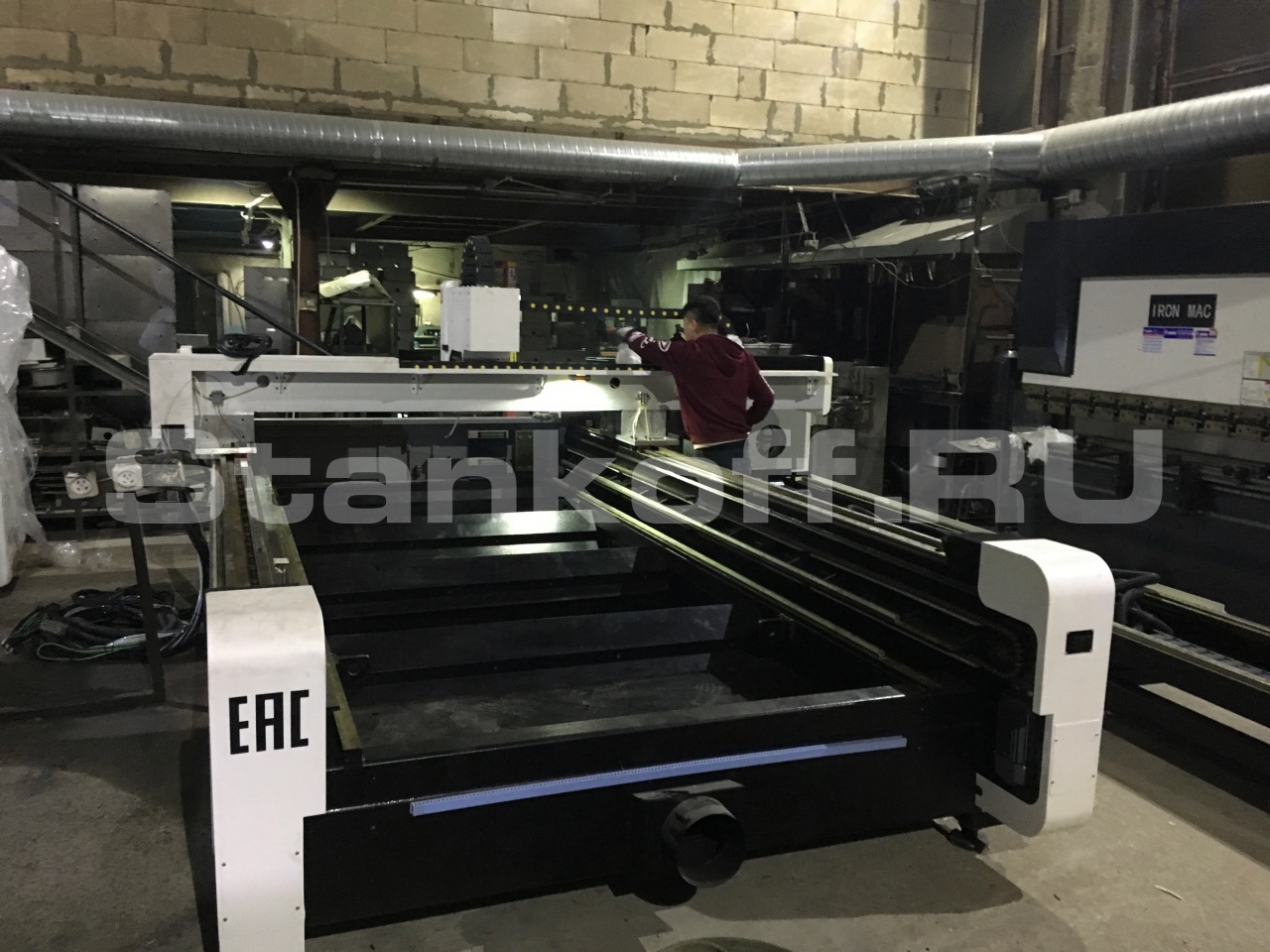

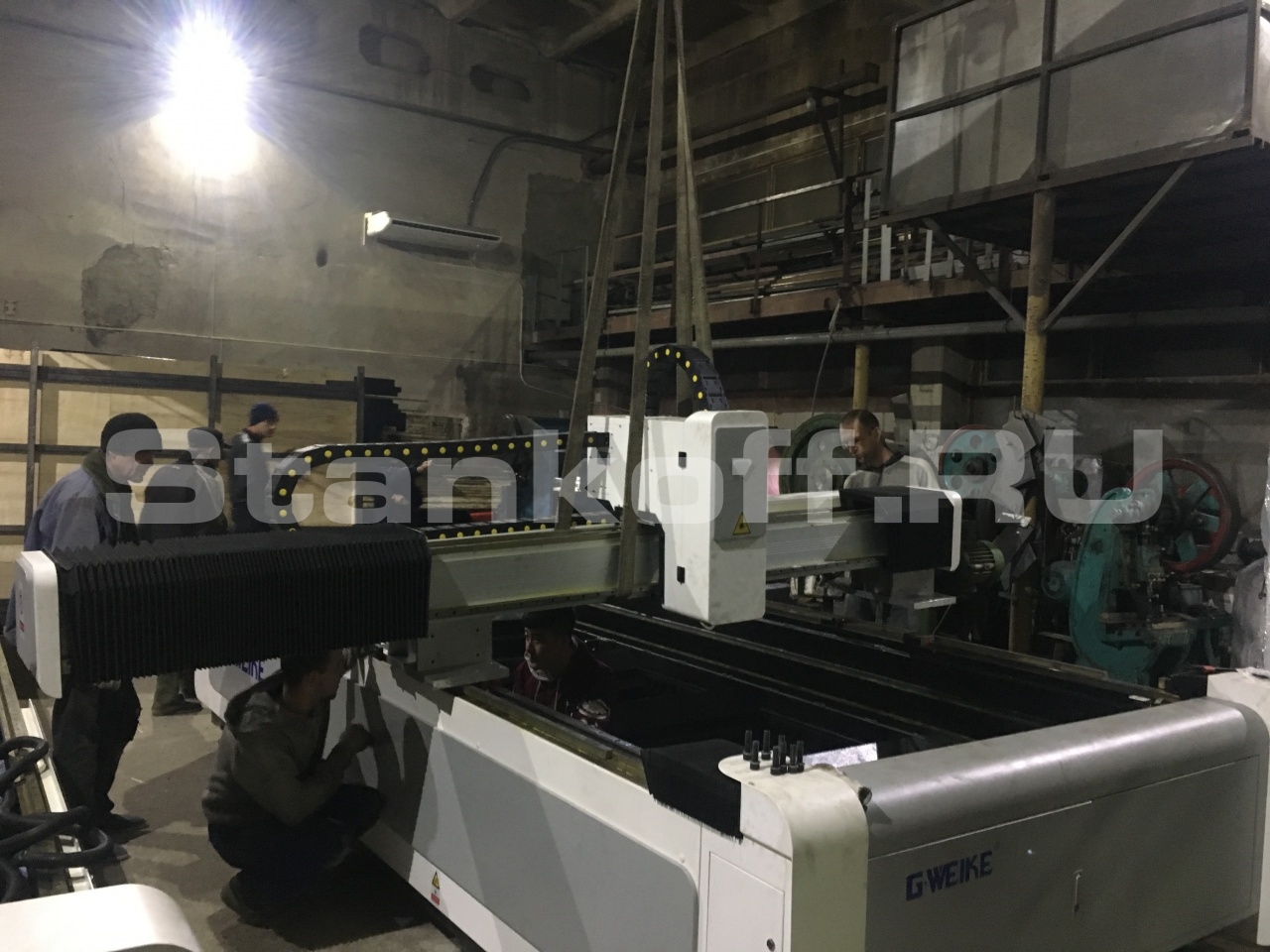

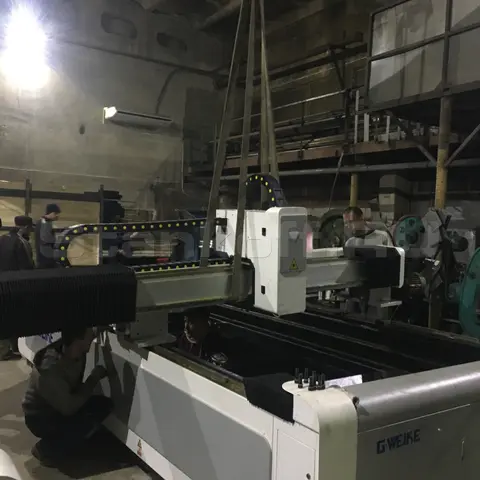

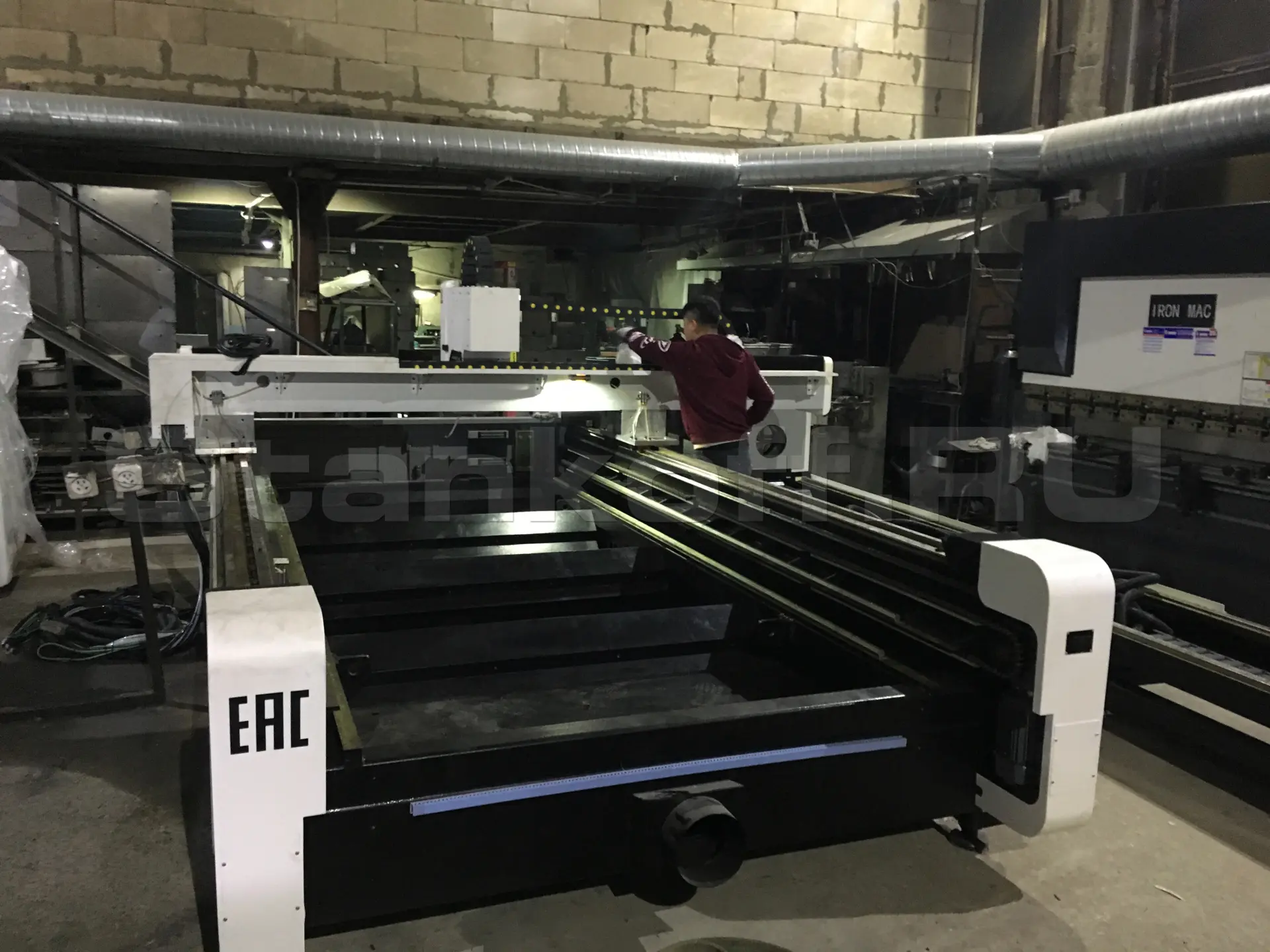

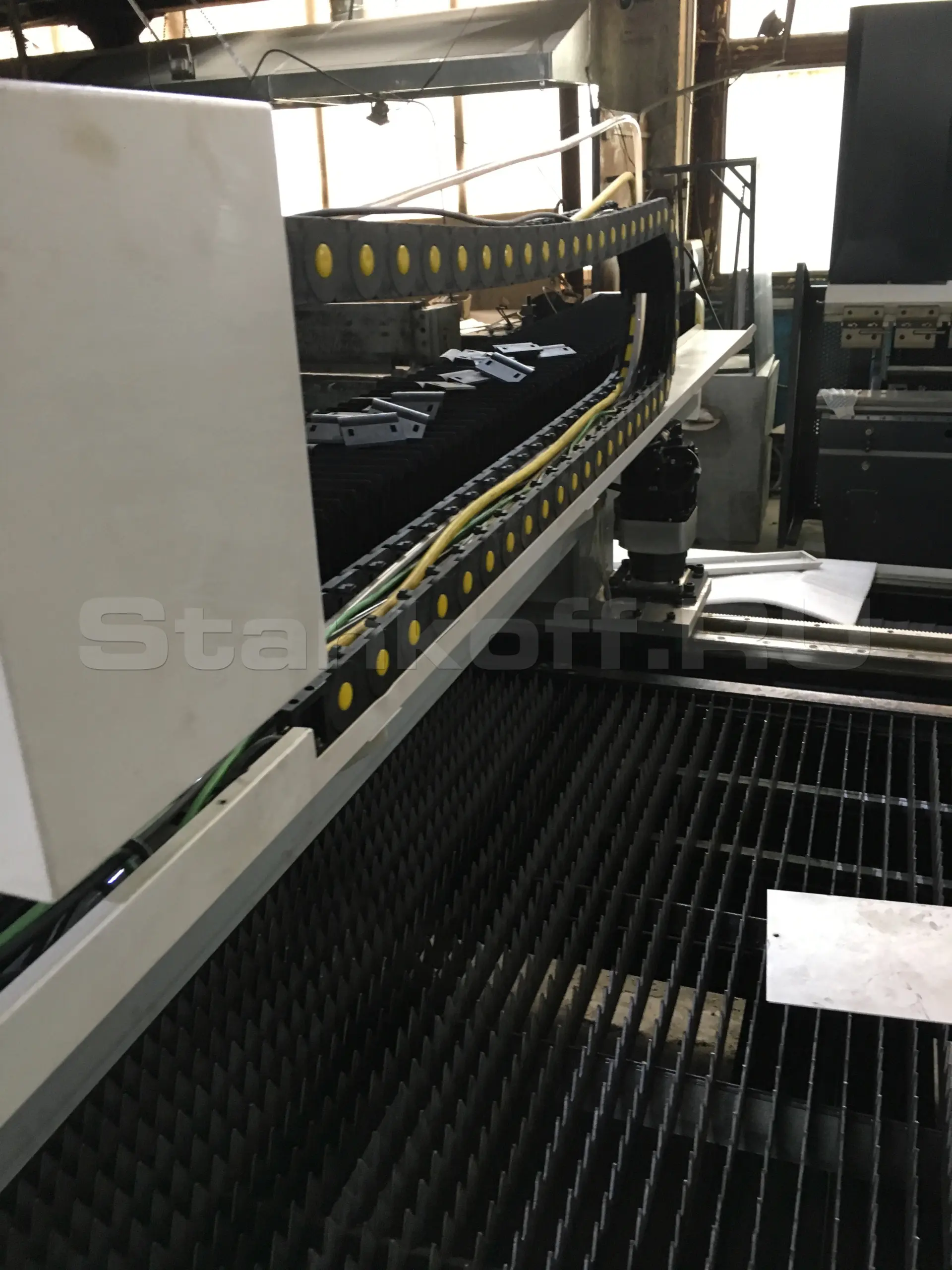

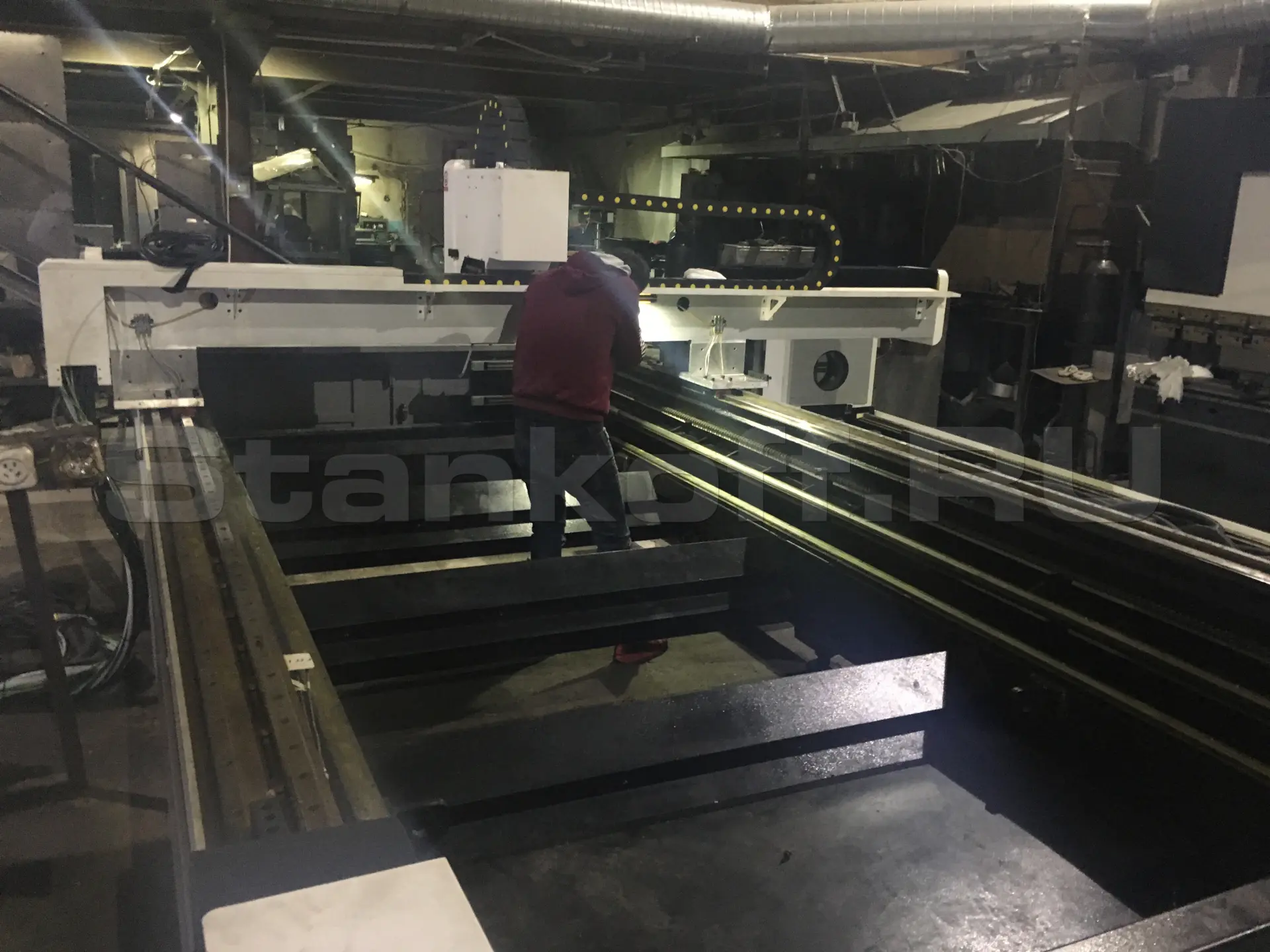

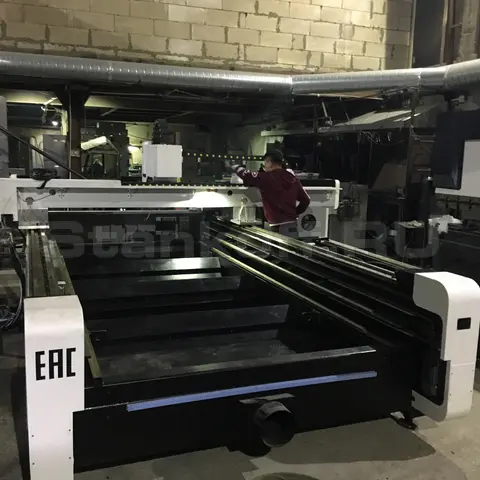

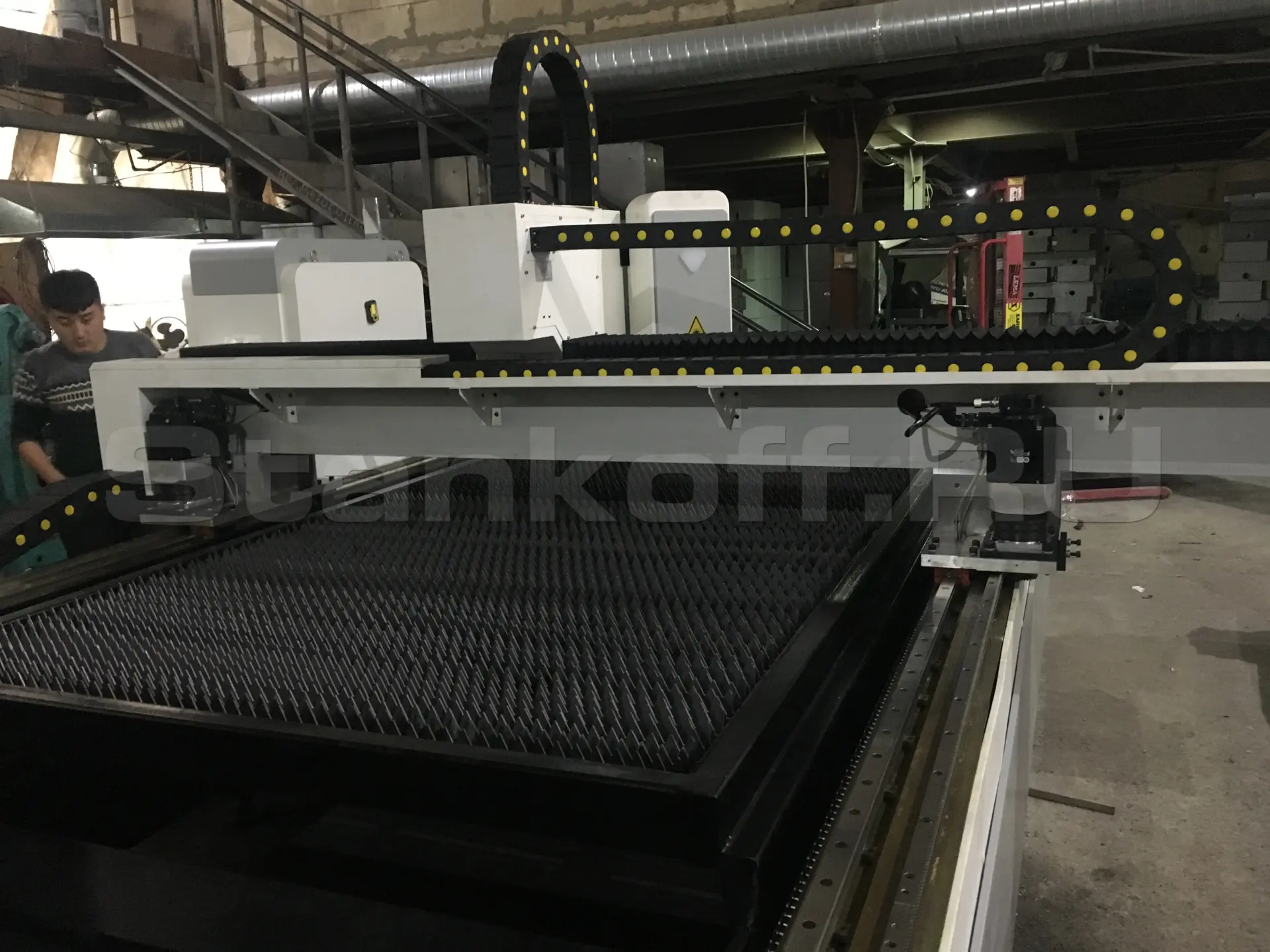

Установка портала

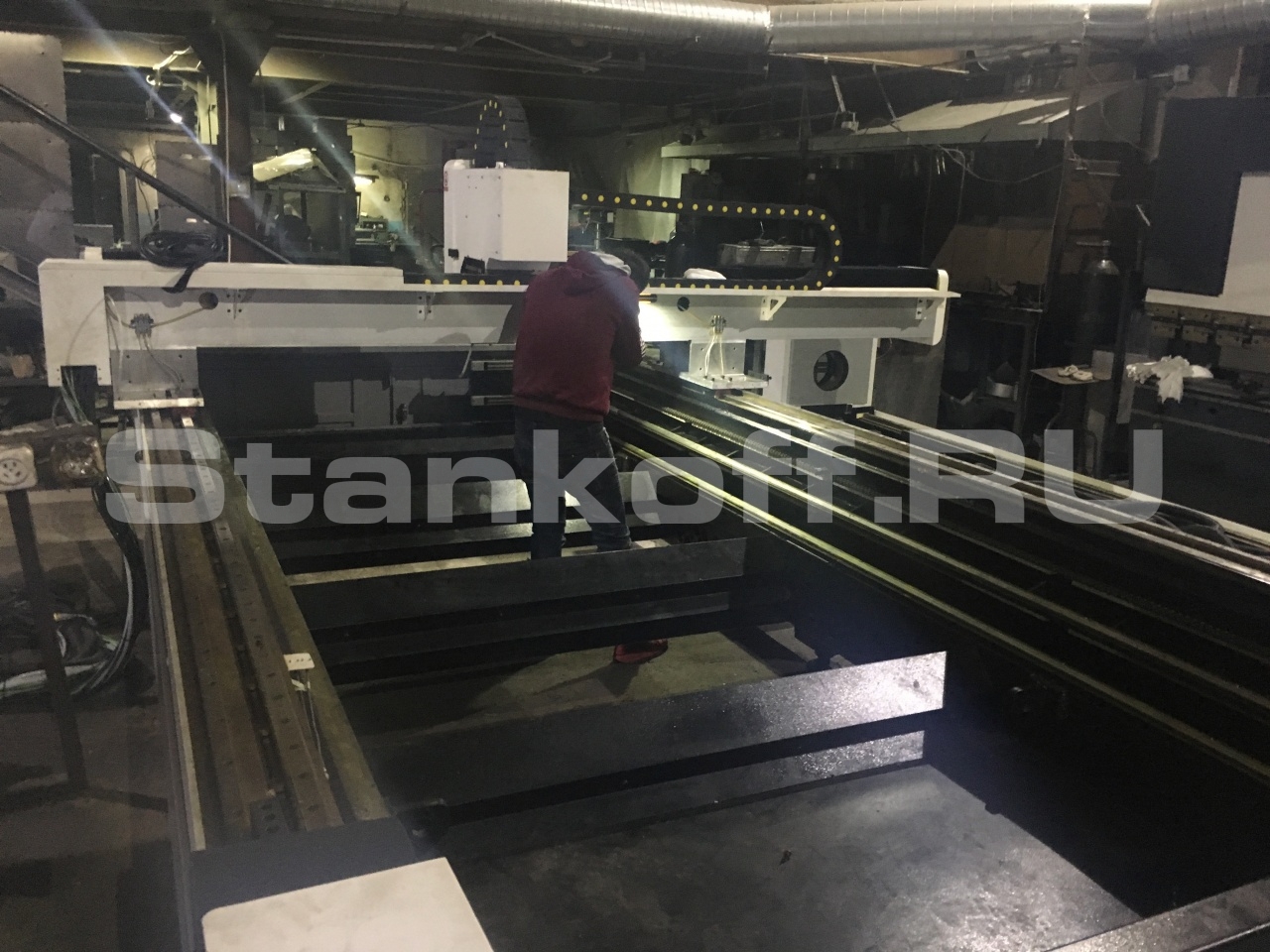

При поставке портал был демонтирован. Так как станок в сборе не помещался в стандартный морской контейнер. После того станина была выставлена по уровню, мы установили портал. Впоследствии мы тщательнейшим образом настроили перпендикулярность оси X относительно направляющих оси Y

Установка портала.

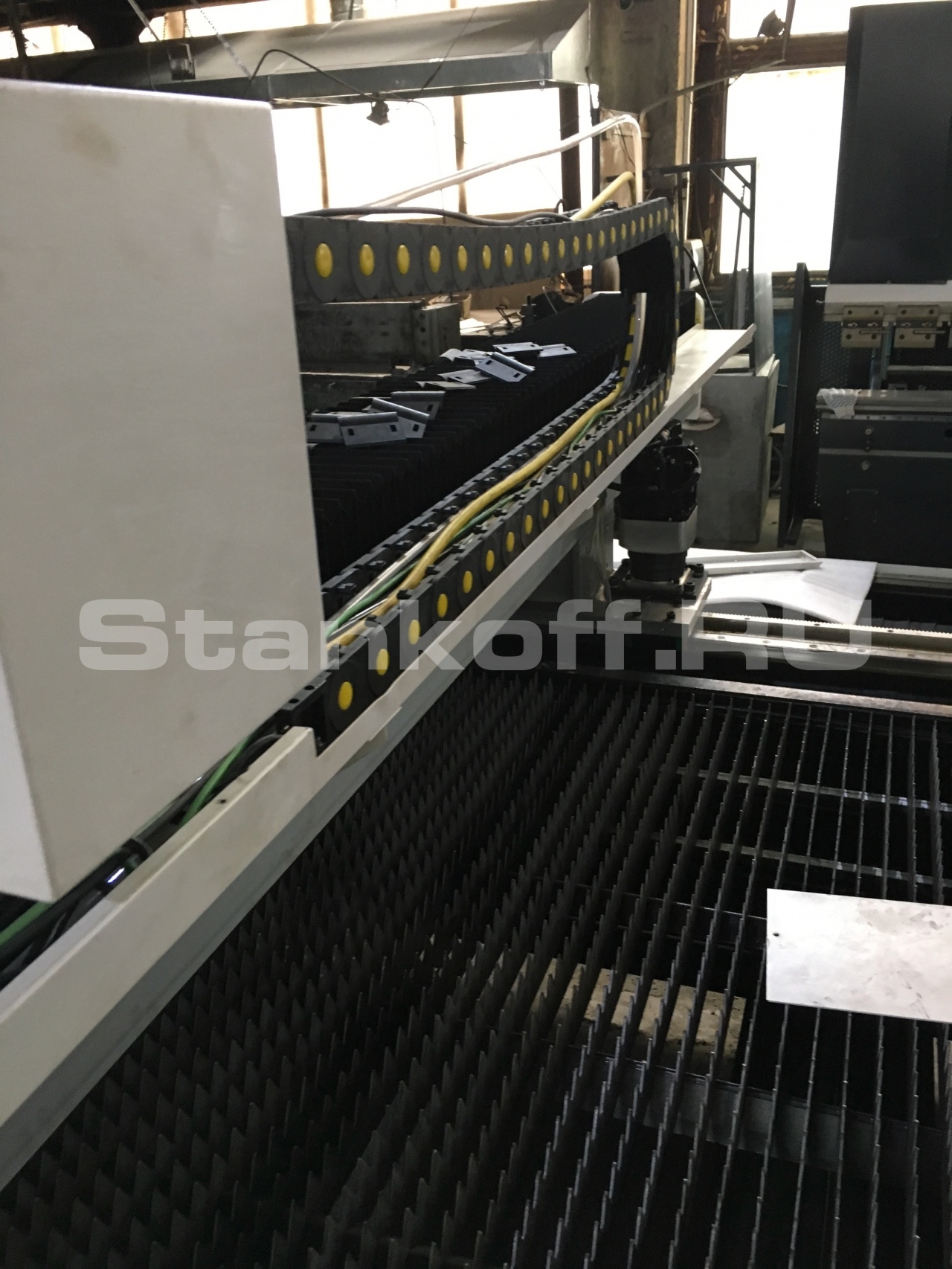

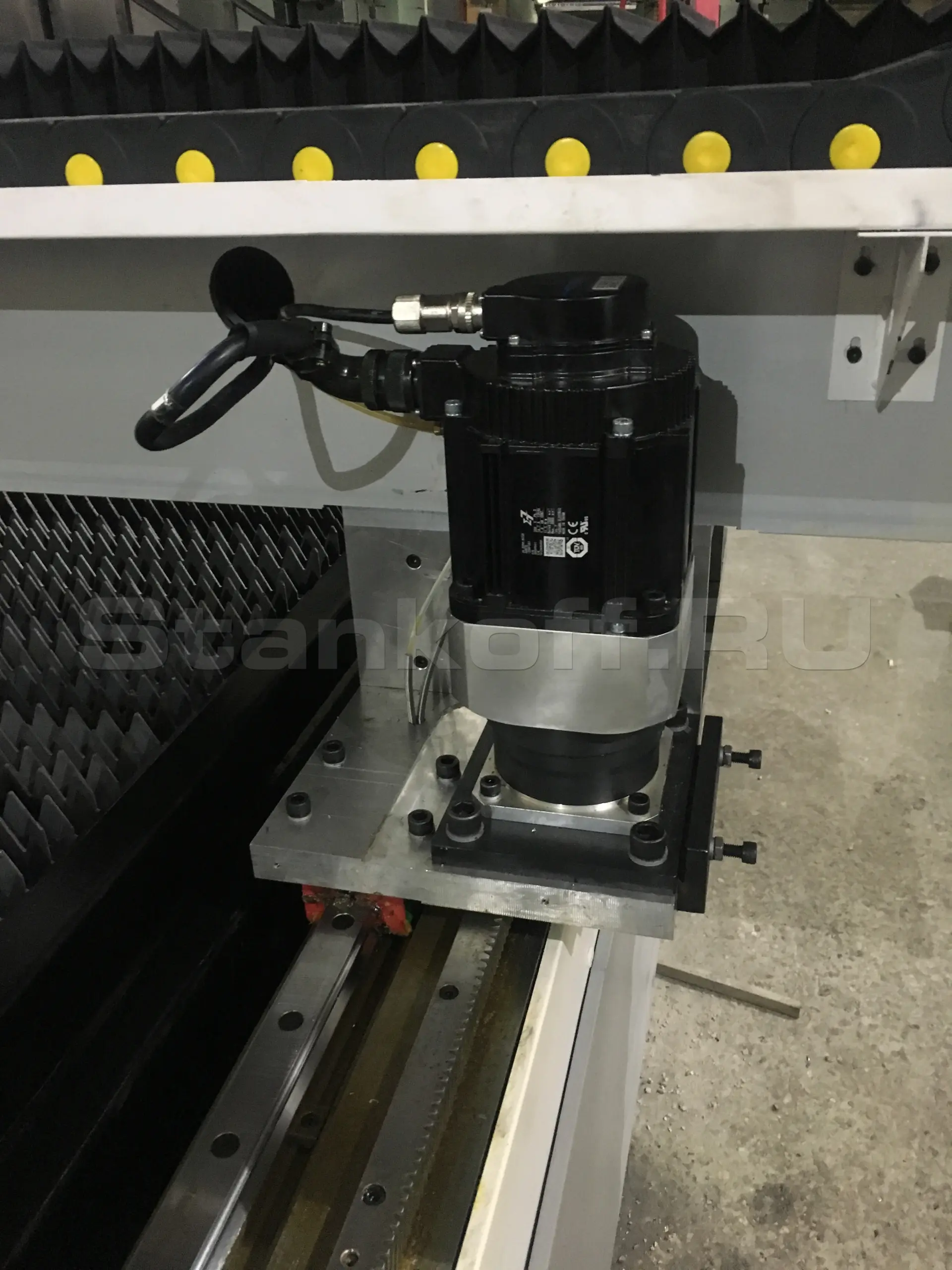

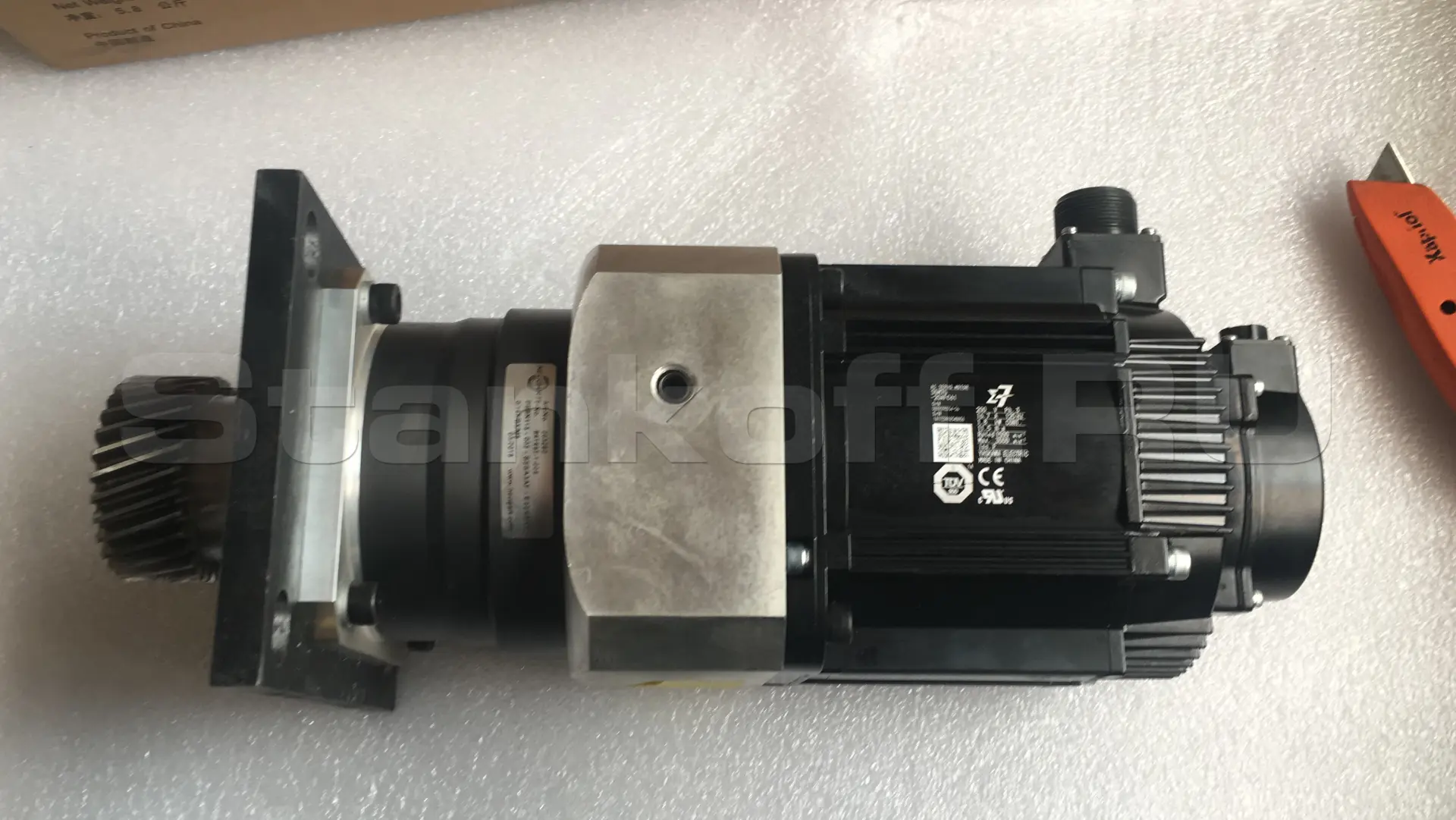

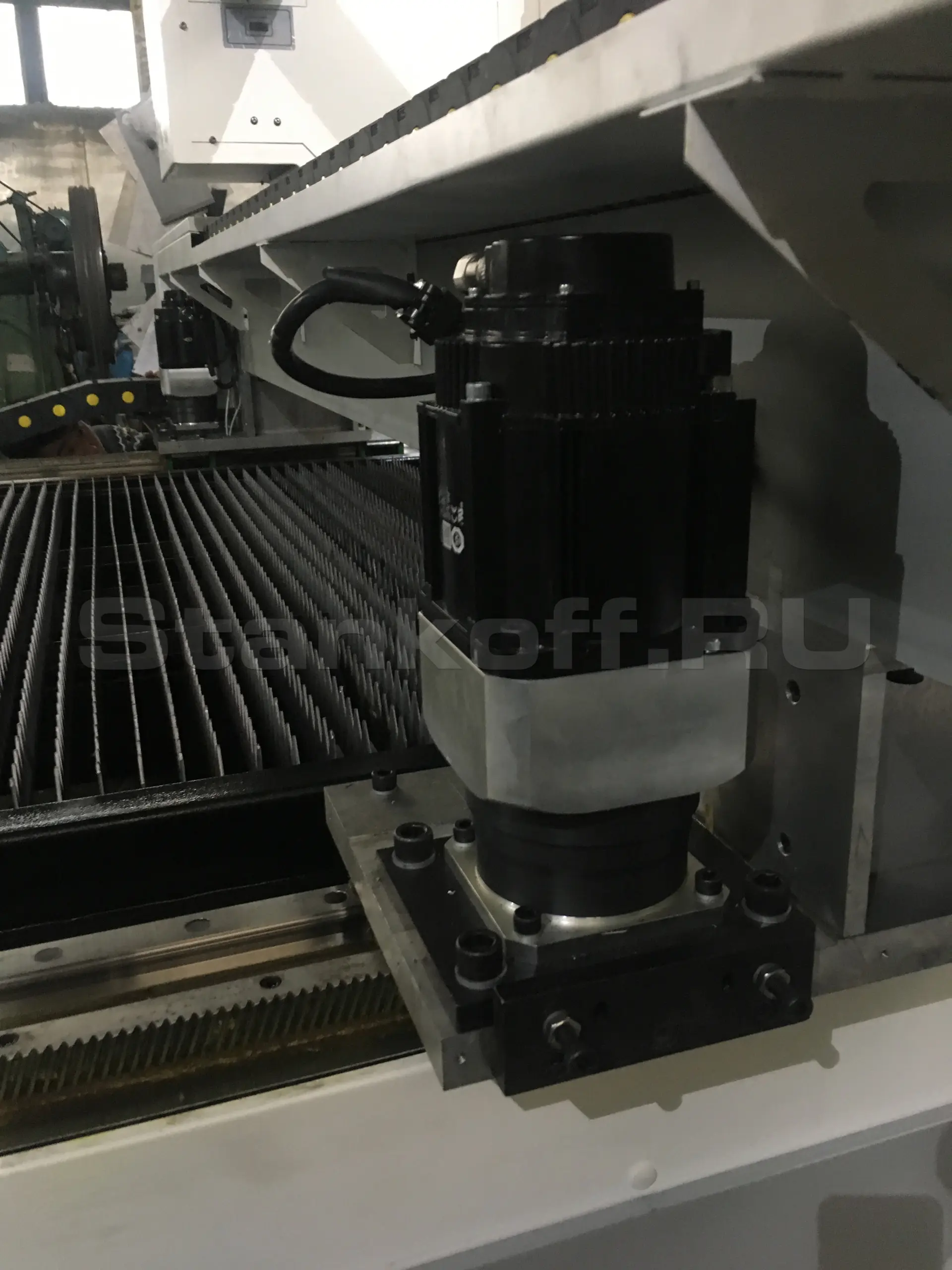

Монтируем сервомоторы

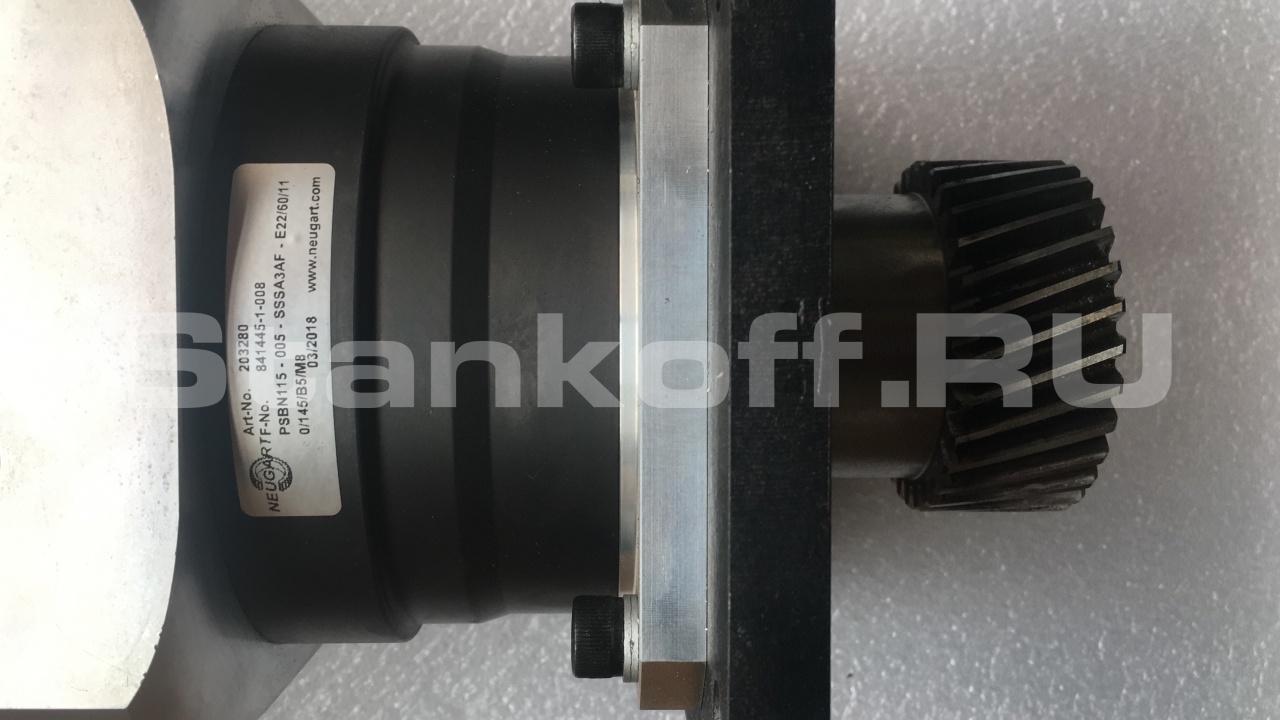

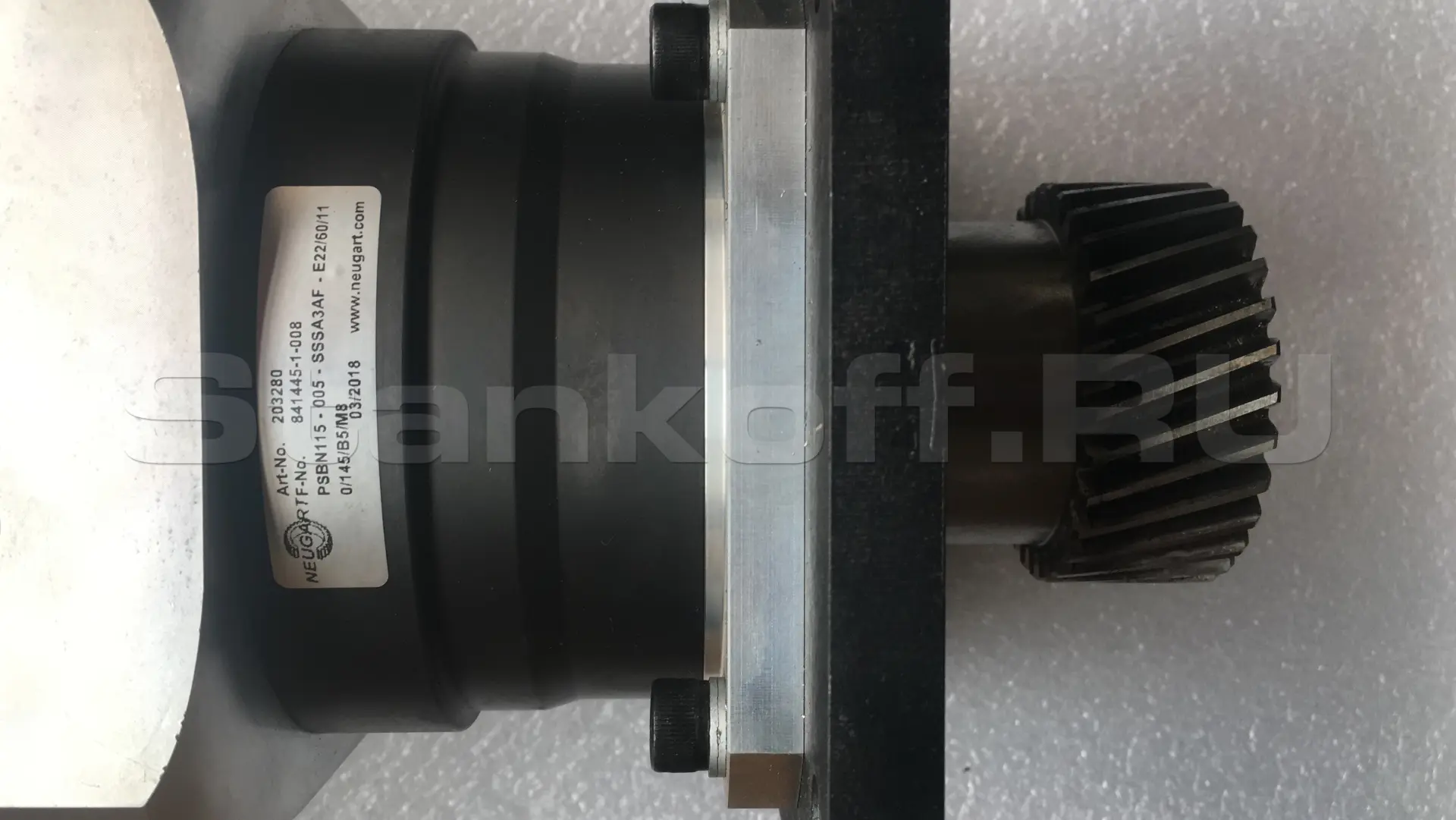

За перемещение портала по оси Y отвечают сервомоторы мощностью 1800Вт компании Yaskawa. Мощные высокоточные направляющие HIWIN шириной 35мм обеспечивают стабильность при перемещении. Безлюфтовые планетарные редукторы NEUGART в паре с косозубой рейкой APEX гарантируют высокую точность обработки.

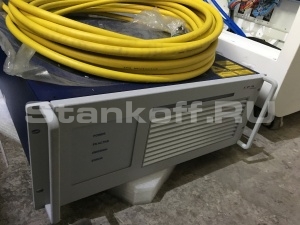

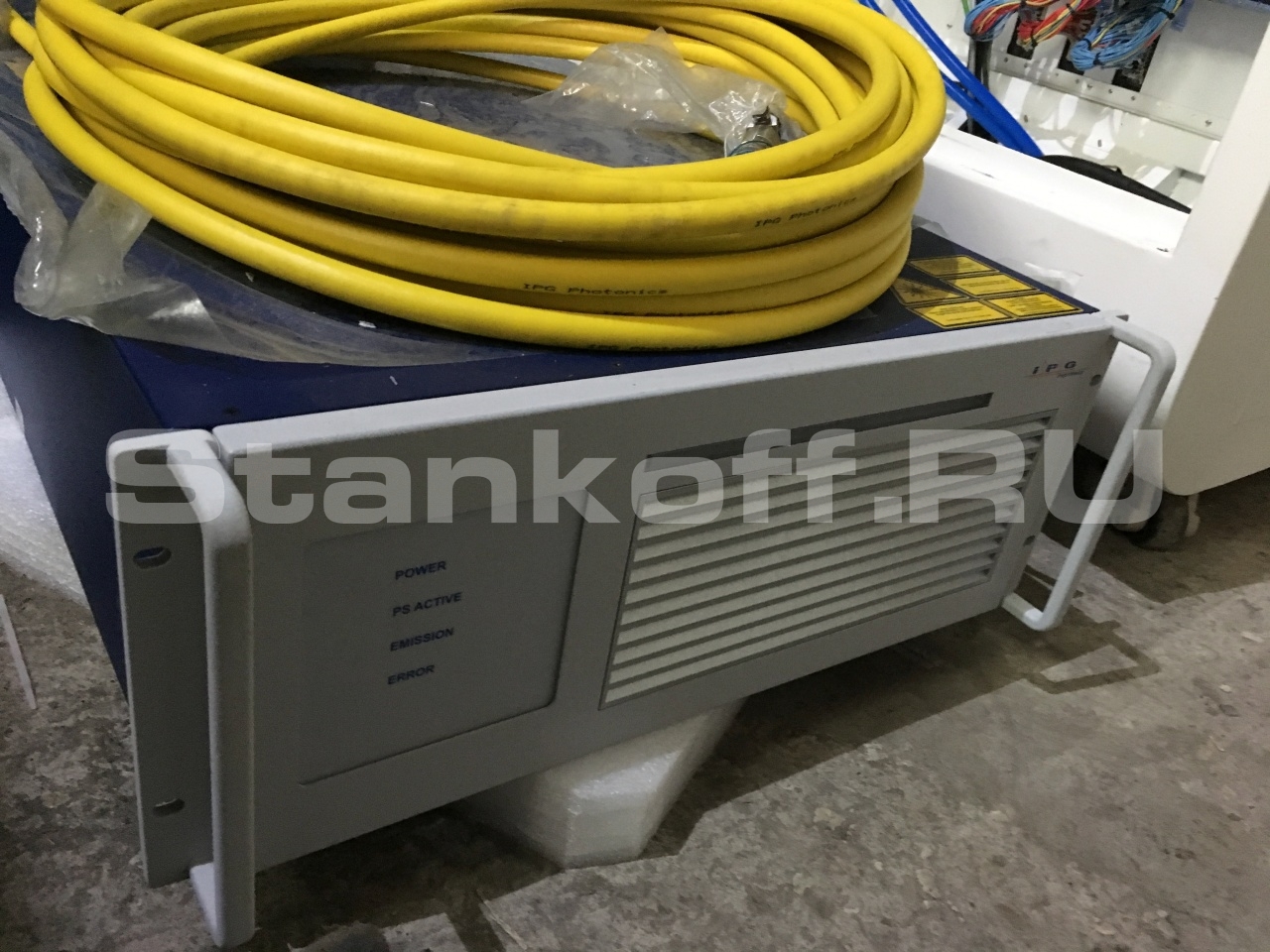

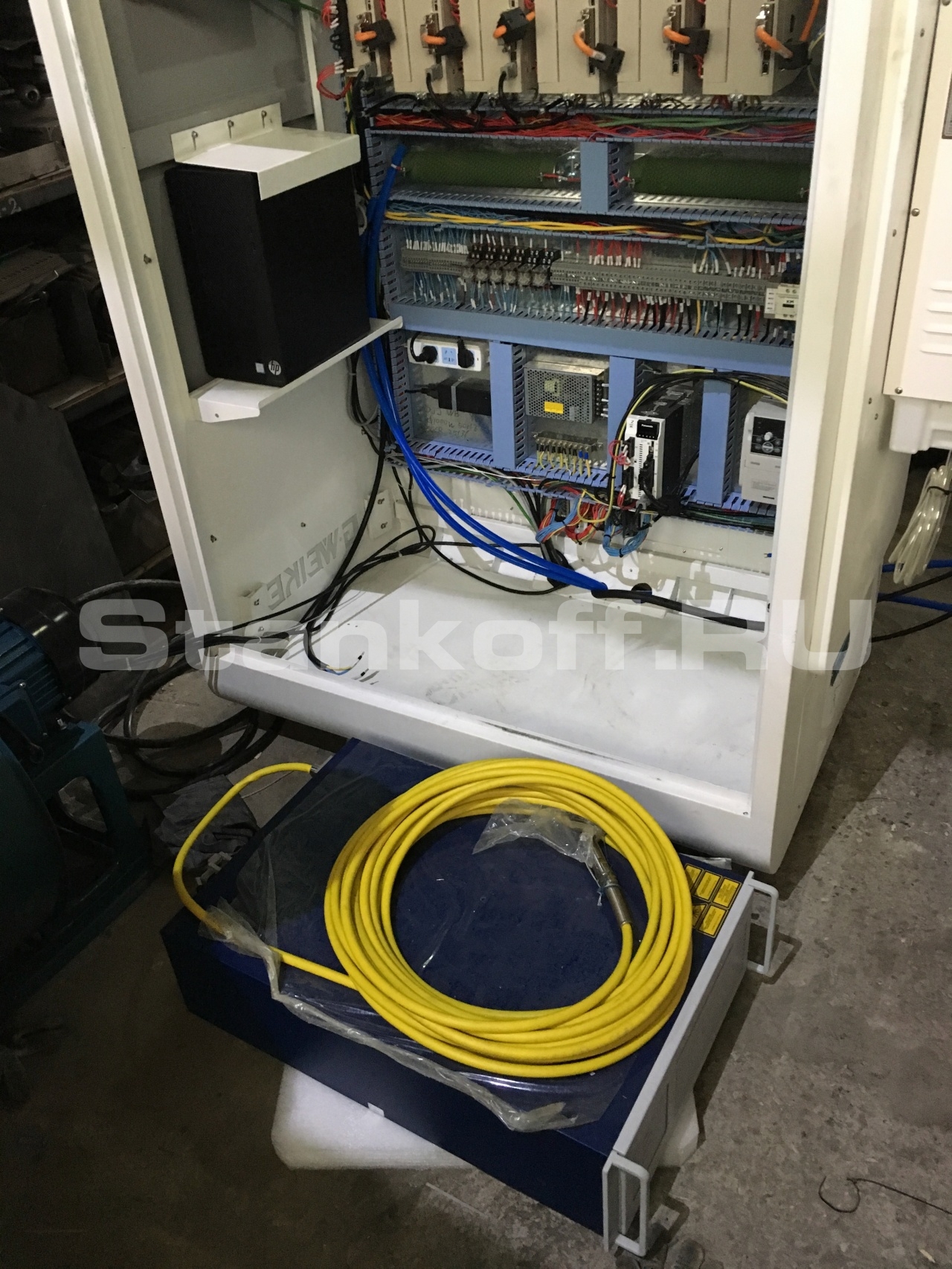

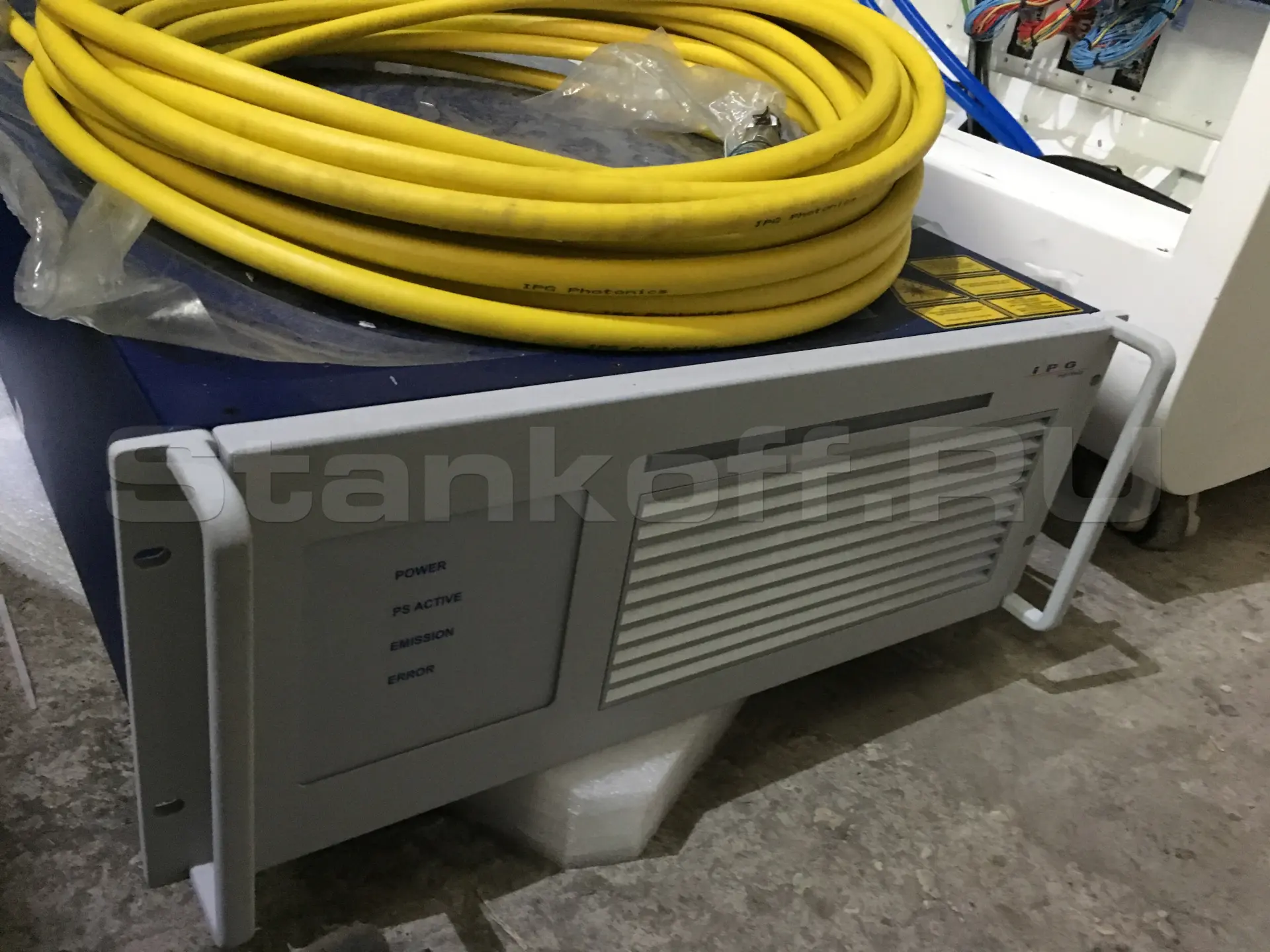

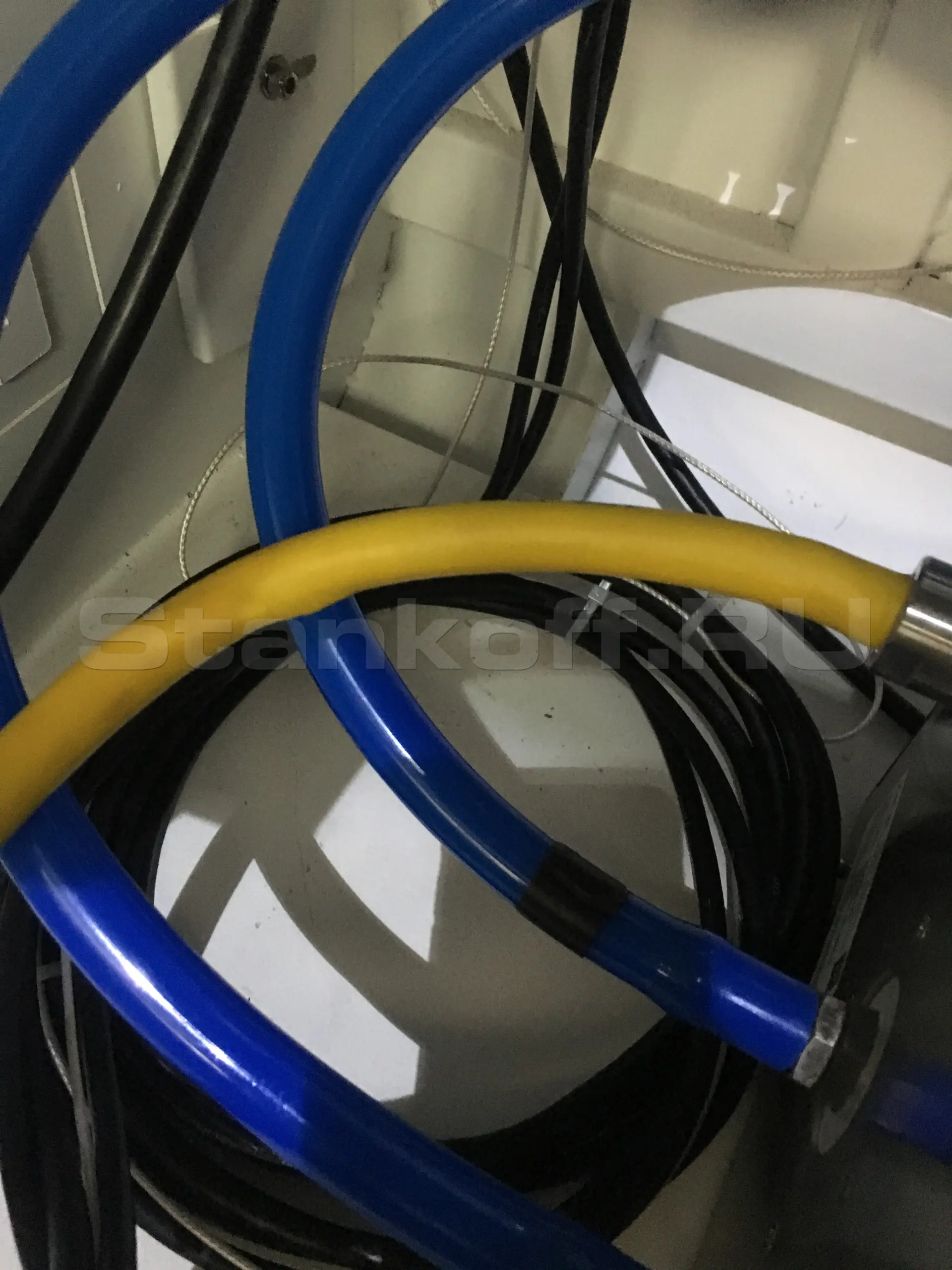

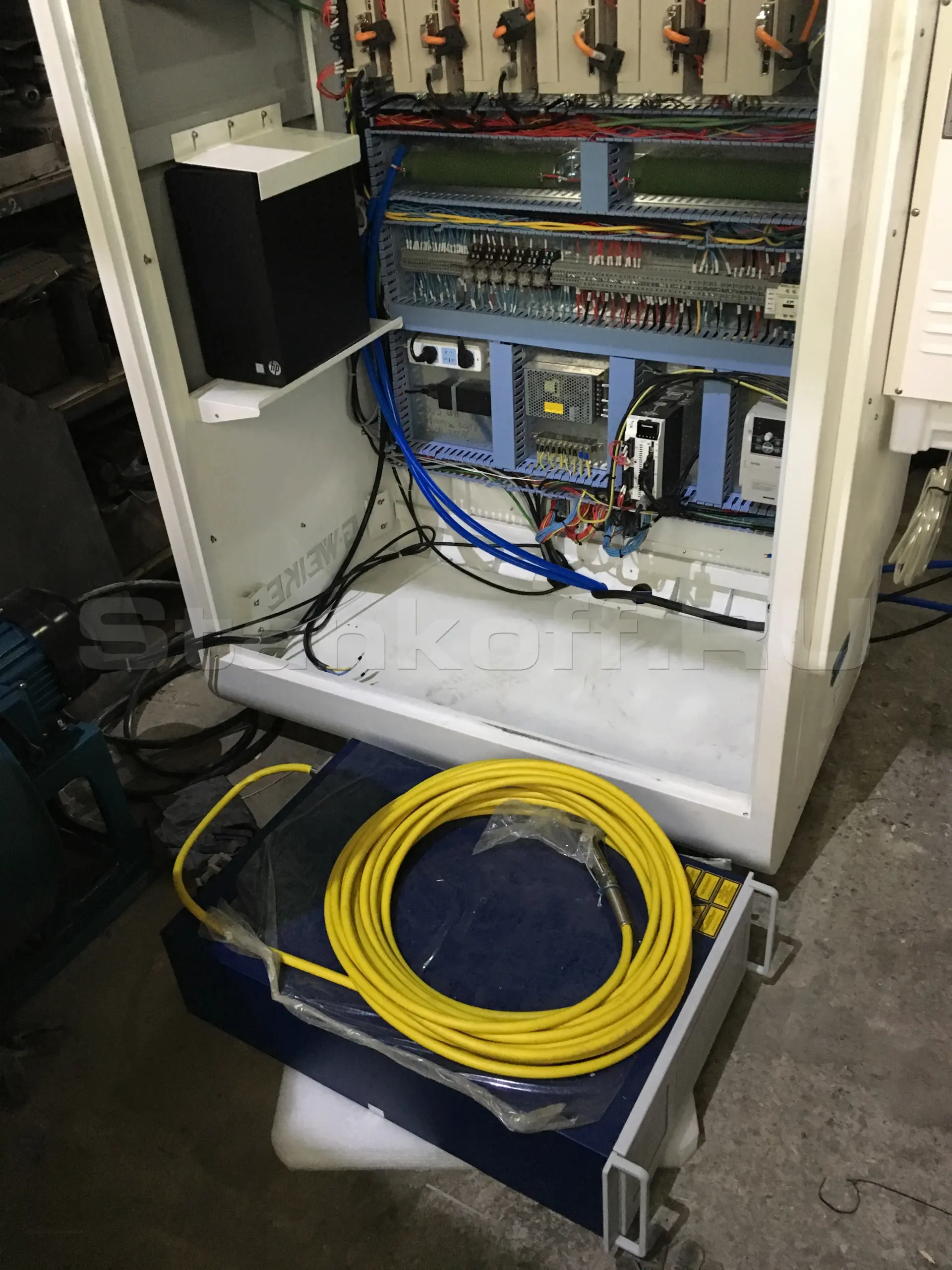

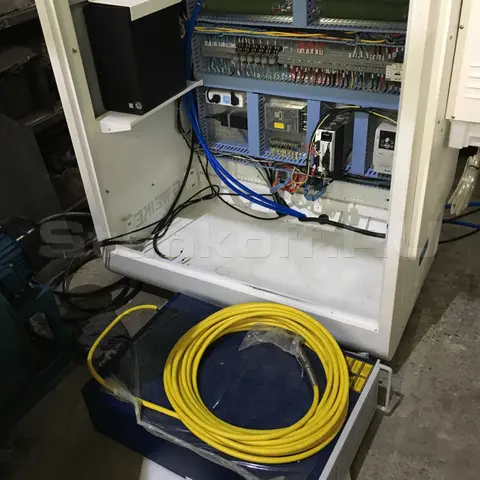

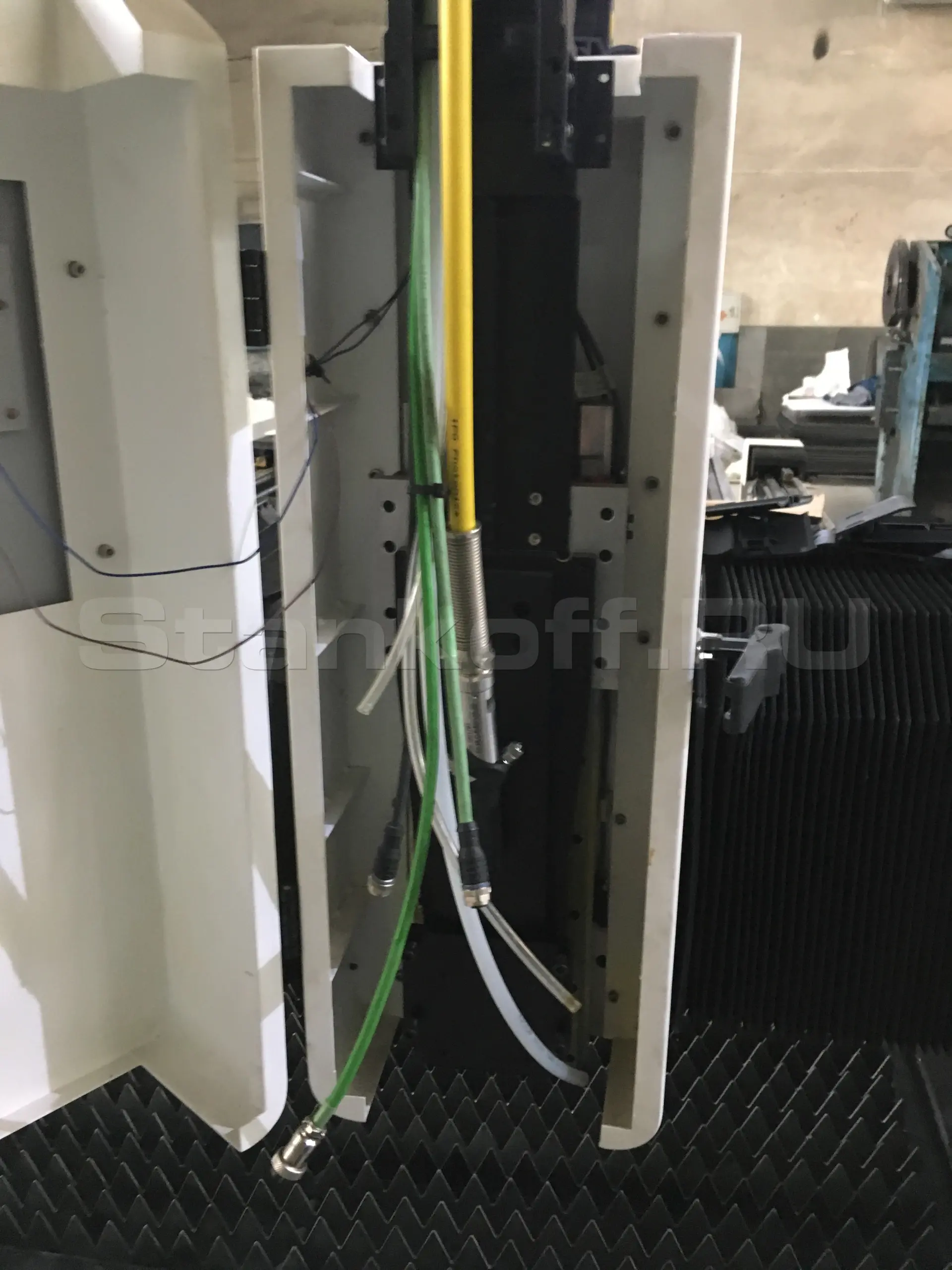

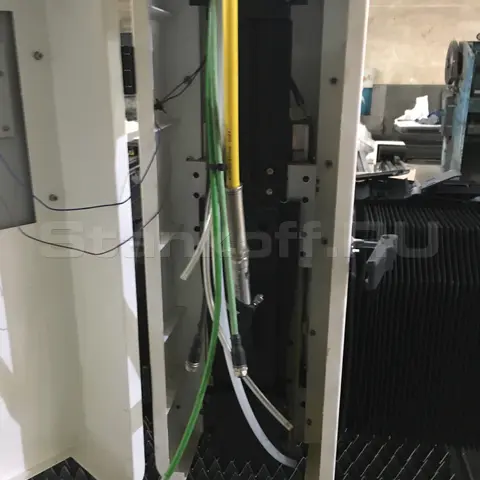

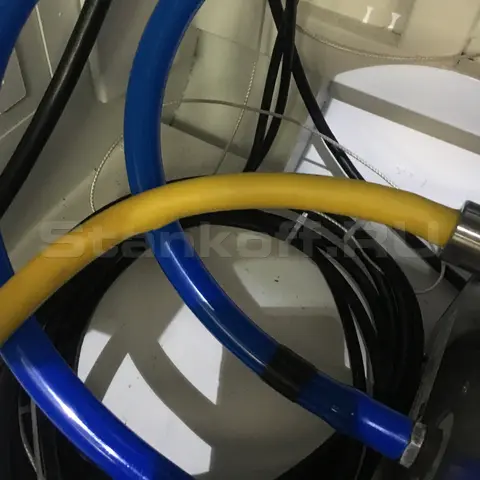

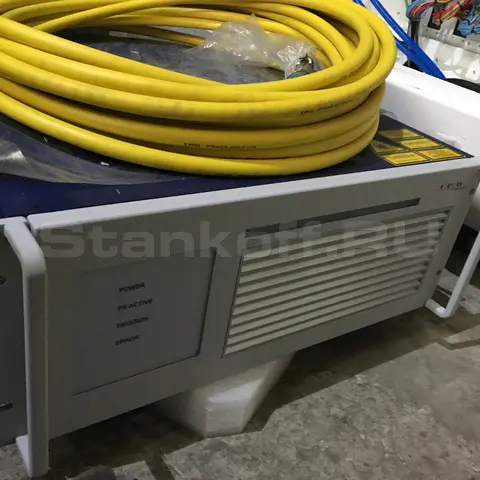

Установка источника лазерного излучения ЛК-1000 IPG

Сердцем системы является источник лазерного излучения IPG ЛК-1000 российской компании ИРЭ-Полюс. Источник мощностью 1000Вт позволяет раскраивать углеродистую сталь толщиной до 10мм, а нержавейку до 5мм. Уверен, все уже наслышаны об отличительных особенностях отечественной разработки от китайских аналогов. На наш взгляд, основными являются: стабильность выходной мощности, наличие защиты от «обратных отражений», молниеносная реакция производителя в гарантийных случаях.

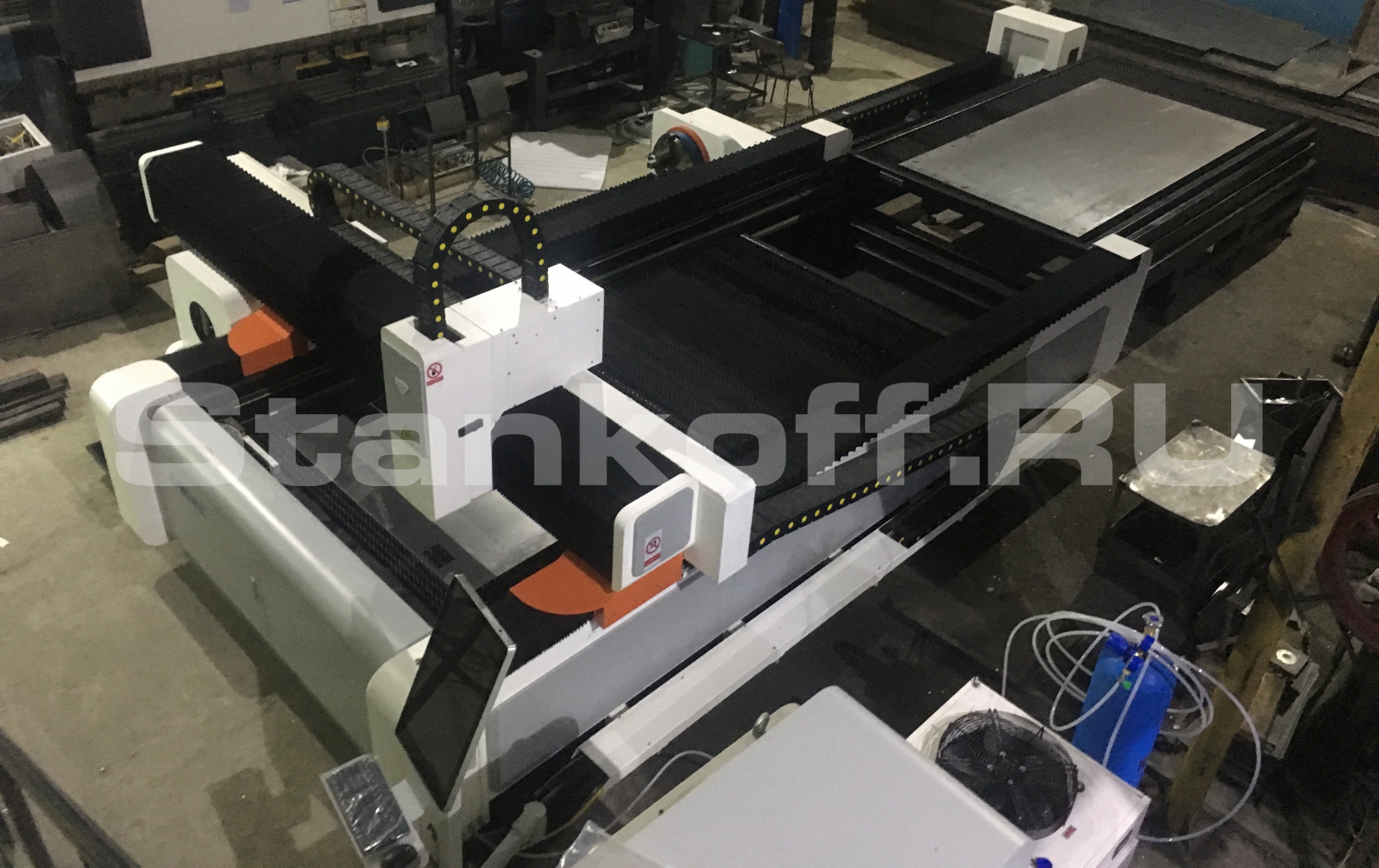

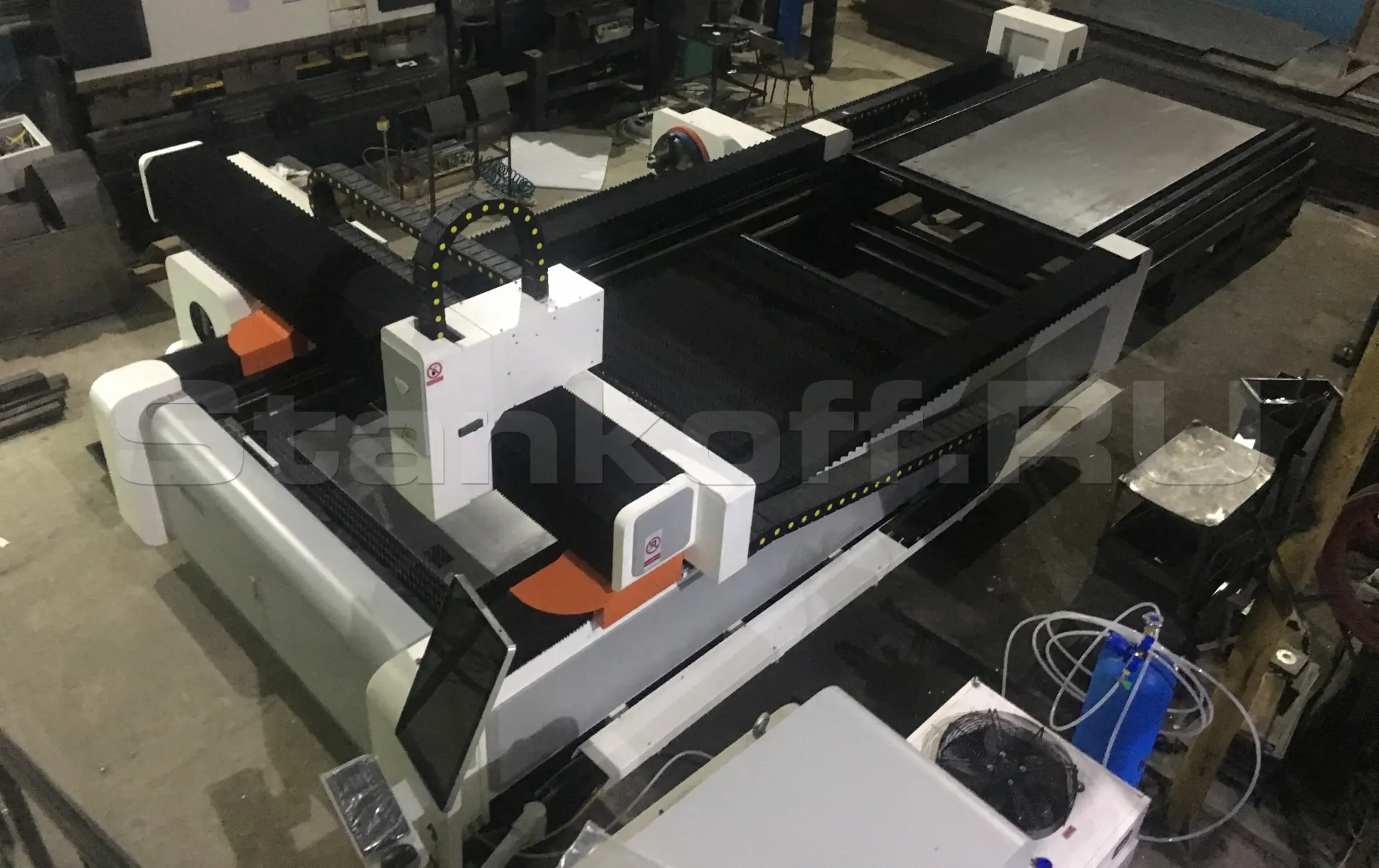

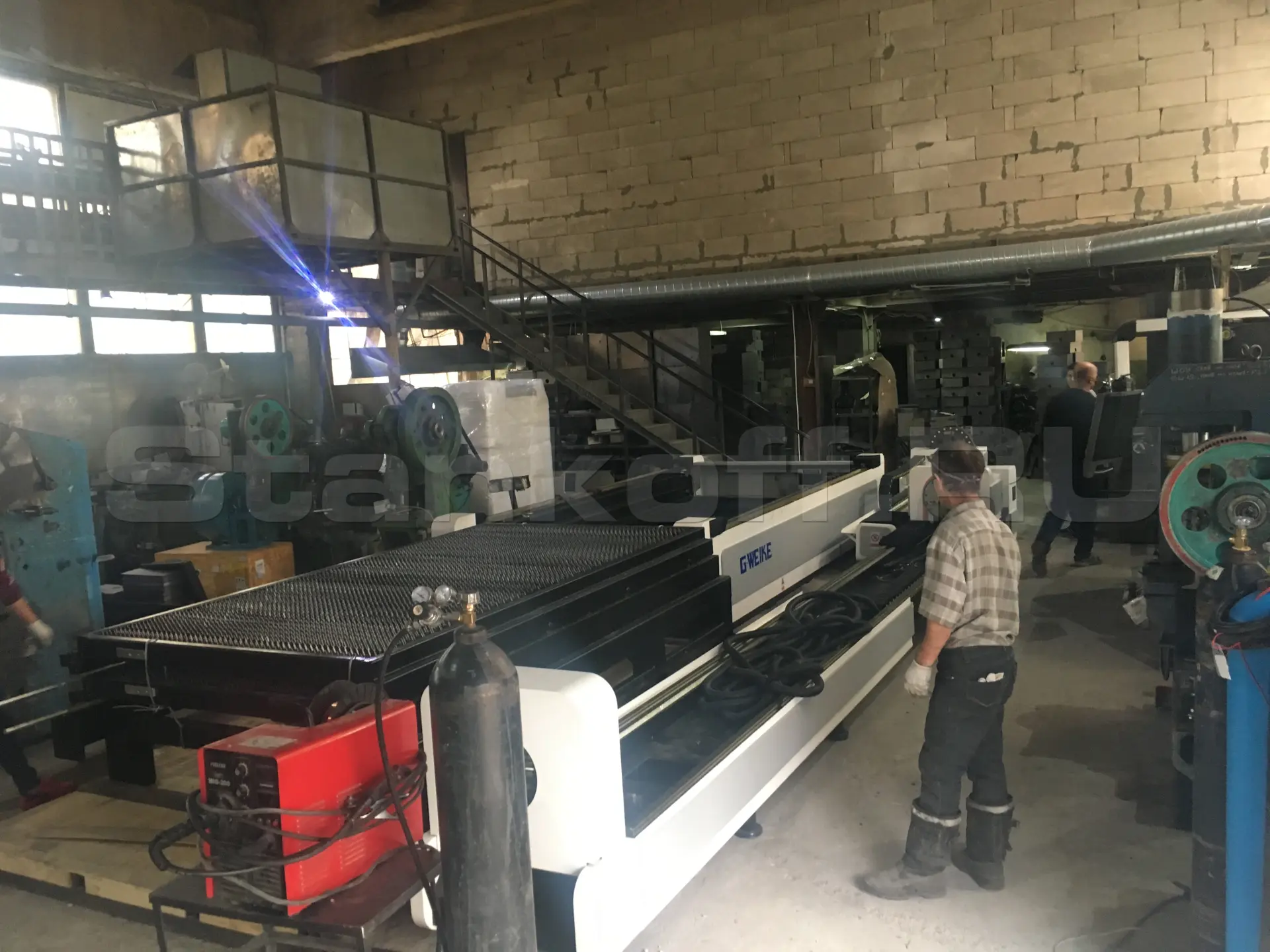

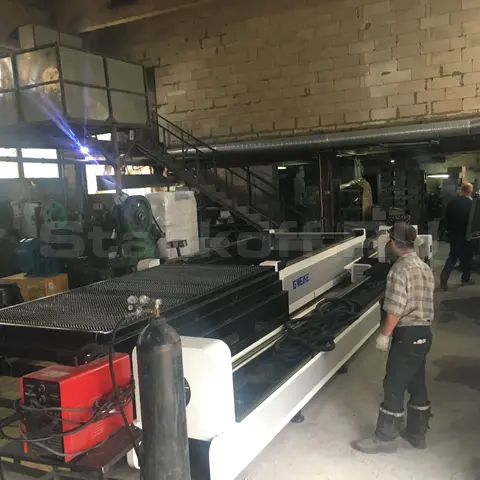

Сборка окончена. Настало время отладки и обучения

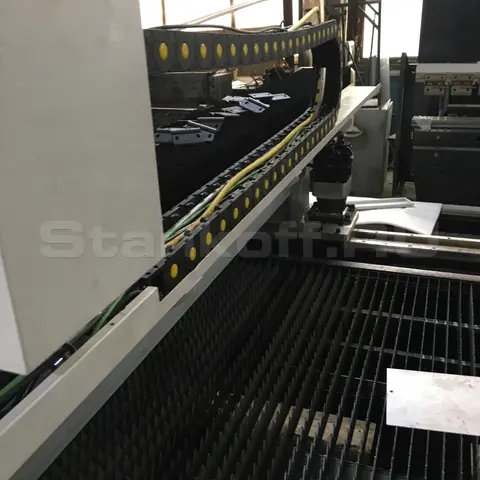

Тестируем работу станка в режиме DRY CUT

В процессе настройки трубореза изготавливаем необходимые заказчику детали

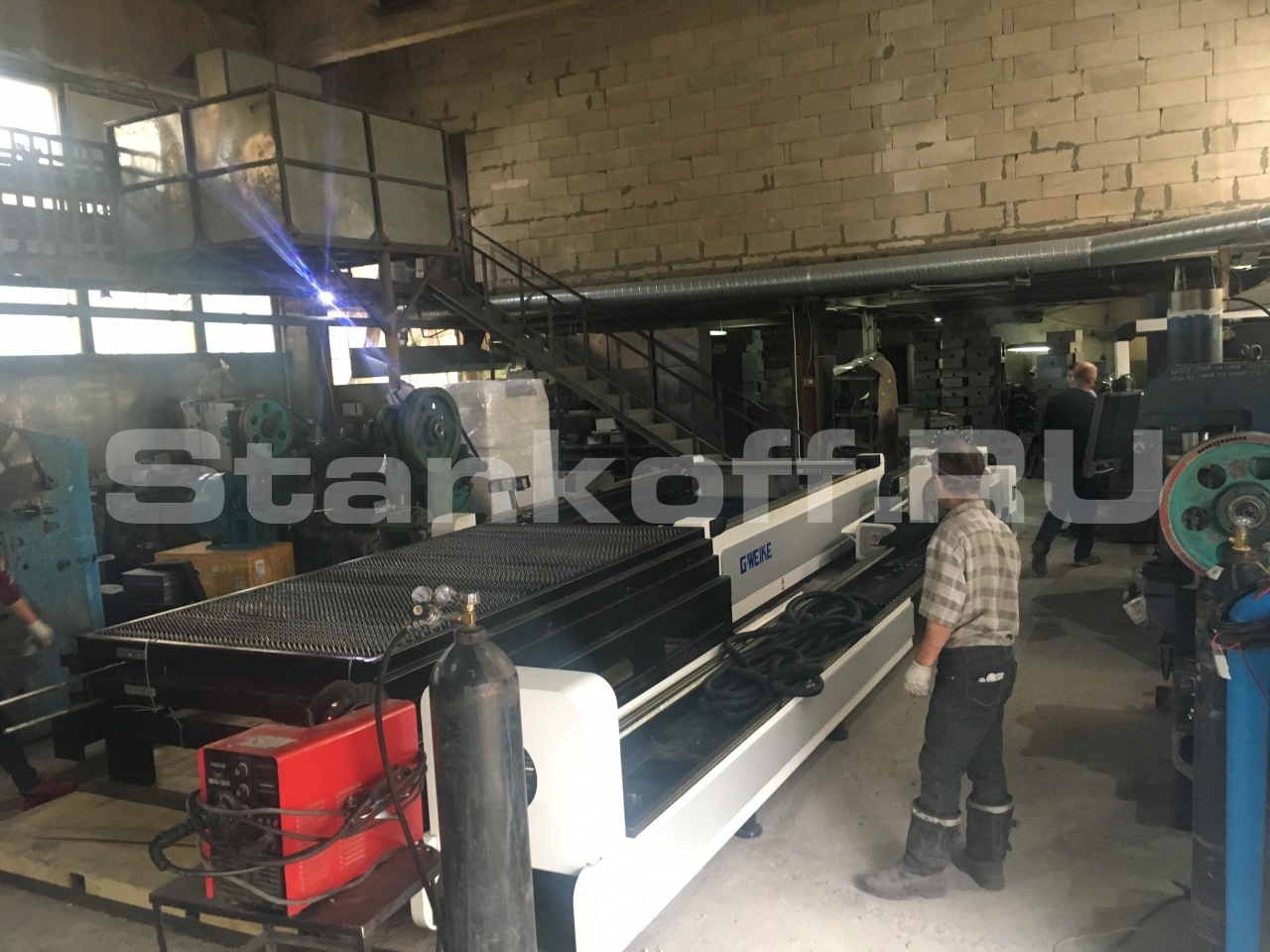

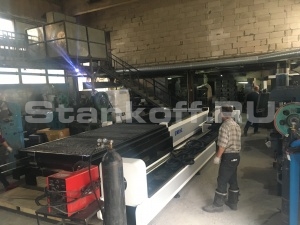

Раскрой листового метала на оптоволоконном лазерном станке

Цель достигнута - клиент доволен

Заказчик остался доволен машиной и нашей работой. Оператор быстро освоил программное обеспечение и методику подбора технологических параметров.

Наш отзыв о лазерном оптоволокнном станке LF3015GCR 1000W IPG

Машина в целом понравилась. Богатая базовая комплектация, хорошее качество компонентов и сборки, тяжелая сварная станина. Если у вас появились какие то вопросы относительно технических данных этого станка пишите в комментариях, ответим максимально подробно.

Волоконный лазерный станок для резки листов и труб со сменным столом LF3015GCR/1500 IPG

Производитель G.Weike (Китай)

Размер рабочей области: 3000х1500 мм. Диаметр труб: 20-210 мм. Мощность лазера 1500 Вт. Лазерный источник IPG.


Оптоволоконный лазерный станок для резки листов и труб со сменным столом LF3015GCR/1500 Raycus

Производитель G.Weike (Китай)

Размер рабочей области: 3000х1500 мм. Диаметр труб: 20-210 мм. Мощность лазера 1500 Вт. Лазерный источник Raycus.


Оптоволоконный лазер для резки листов и труб со сменным столом LF3015GCR/2000 Raycus

Производитель G.Weike (Китай)

Размер рабочей области: 3000х1500 мм. Диаметр труб: 20-210 мм. Мощность лазера 2000 Вт. Лазерный источник Raycus


Оптоволоконный лазер для резки листов и труб со сменным столом LF3015GCR/2000 IPG

Производитель G.Weike (Китай)

Размер рабочей области: 3000х1500 мм. Диаметр труб: 20-210 мм. Мощность лазера 2000 Вт. Лазерный источник IPG
