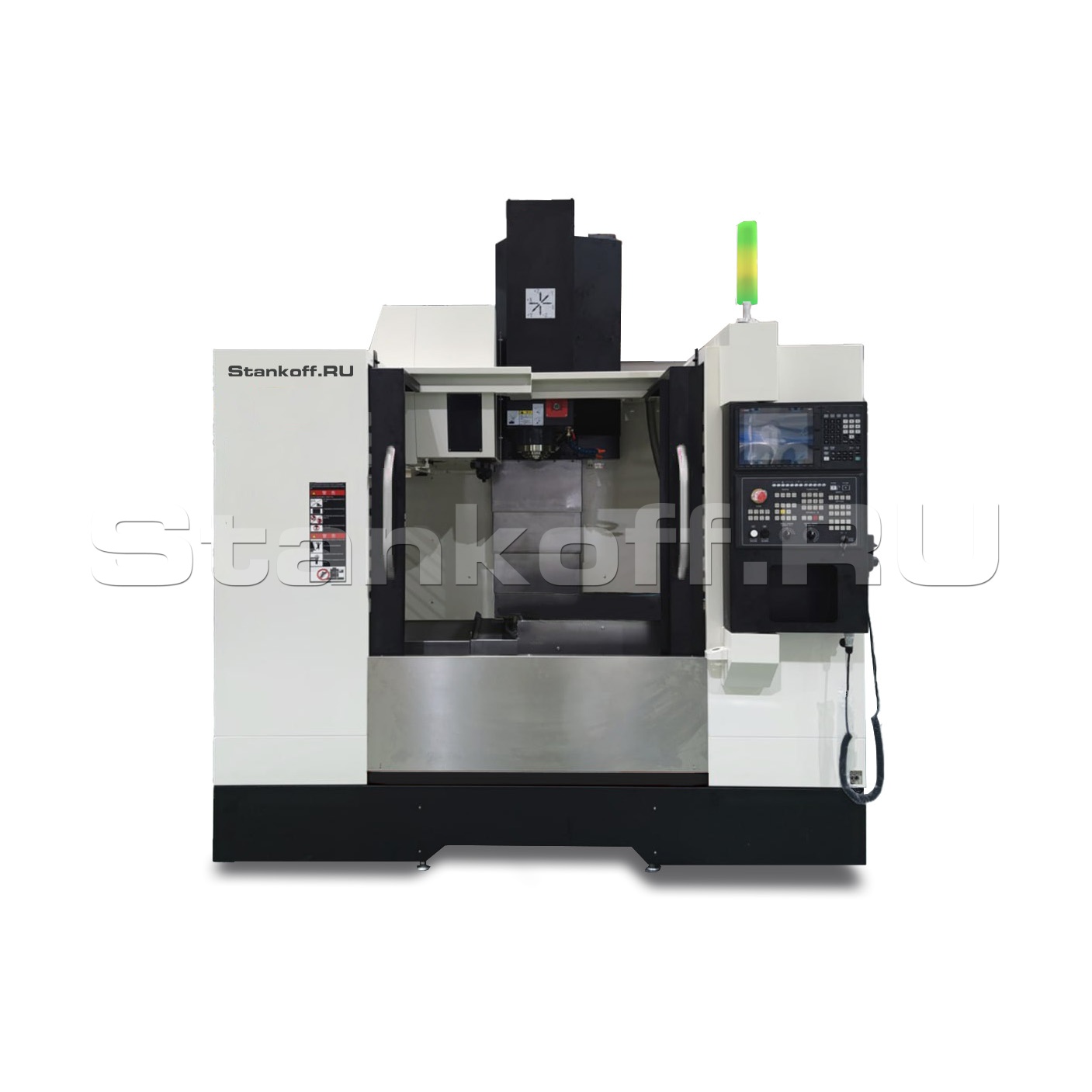

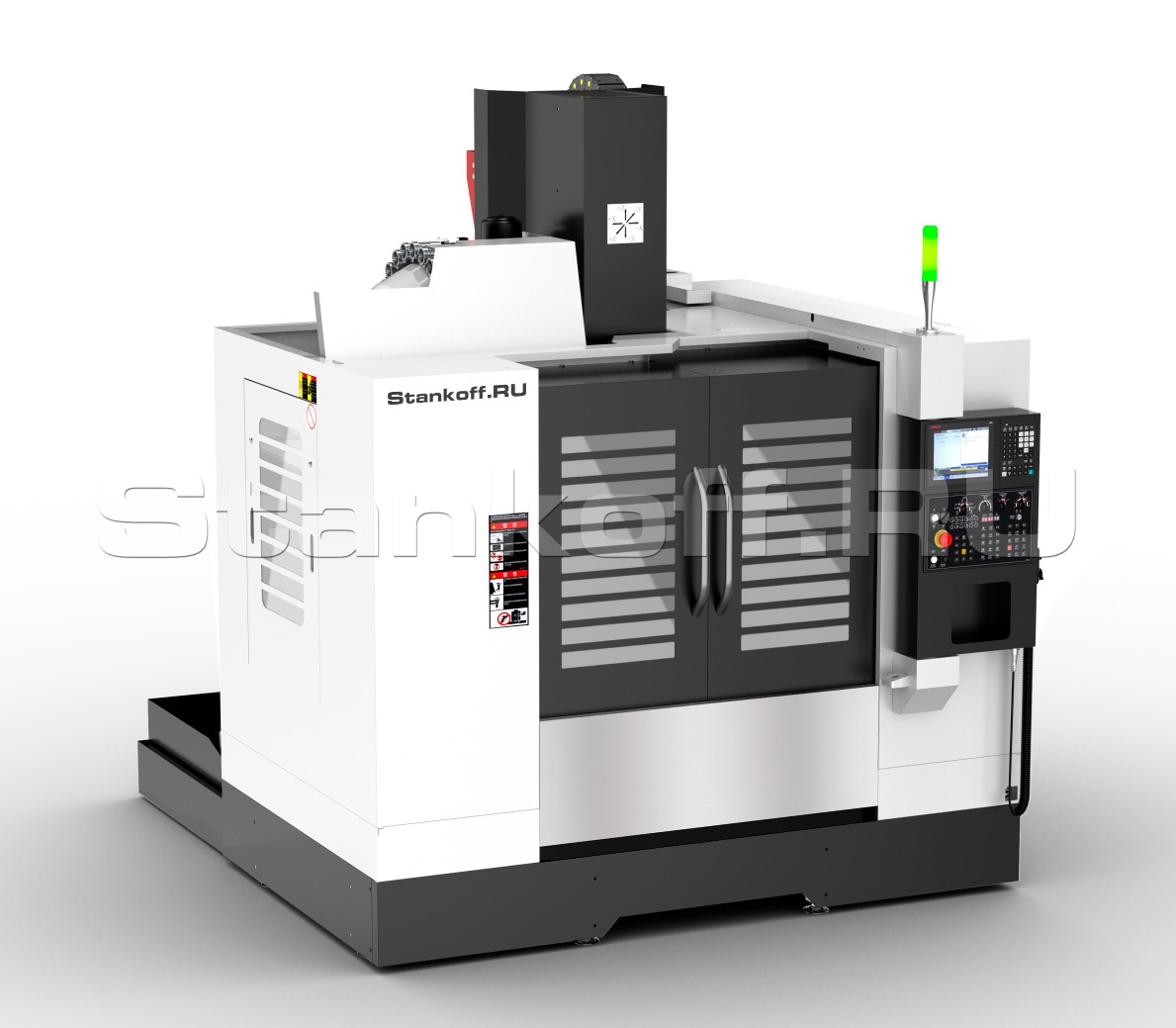

Обрабатывающий центр вертикального типа с линейными направляющими MST-11 — это оборудование, разработанное и изготовленное с применением современных передовых технологий в области механики, электроники, гидравлики и других областей. Станок отличается превосходной производительностью, широкими технологическими возможностями обработки, высокой точностью и увеличенной рабочей зоной.
Станок оснащается ЧПУ-системами мирового уровня от японских компаний Fanuc, что позволяет реализовать обработку с синхронным управлением тремя осями.
Станок выполняет функции сверления, растачивания, фрезерования, развертывания, зенкования, нарезания резьбы, линейной и дуговой интерполяции, трёхкоординатной обработки и т. д. Основное его назначение — обработка разнообразных средних и малых пресс-форм и прецизионных деталей с использованием ЧПУ.Этот станок имеет широкий спектр применения и высокую способность к обработке. Он особенно подходит для таких отраслей, как:
| Шпиндель | Прямой привод, BT40 (FANUC βiI12) |
| Шарико-винтовые передачи по 3 осям | X/Y/Z: 40 мм, шаг 12 мм |
| Линейные направляющие по 3 осям | X: 35 мм, Y/Z: 45 мм |
| Подшипники ШВП | 30TAC 62BSU |
| Муфта | Диаметр вала X/Y/Z: Ø28–Ø35 |
| Система разжатия инструмента | W1000 (прямой привод), G4000 (ременной привод) |
| Электромагнитный клапан | Серии VX, SY |
| Мотор системы охлаждения | 480 Вт |
| Контактор переменного тока | Cерия LC1-D |
| Автоматический выключатель | Cерия GV2-ME |
| Реле | Серия MY2N |
| Магазин инструмента | BT40, 30 инструментов |
| Воздушный фильтр | Серии AW, AMF |
Позволяет проводить базовое ознакомление начинающих специалистов машиностроительного профиля с принципами программирования операций токарной обработки деталей с использованием стандартного (ISO) G-кода. В симуляторе реализована поддержка токарных циклов Fanuc (система кодов A).

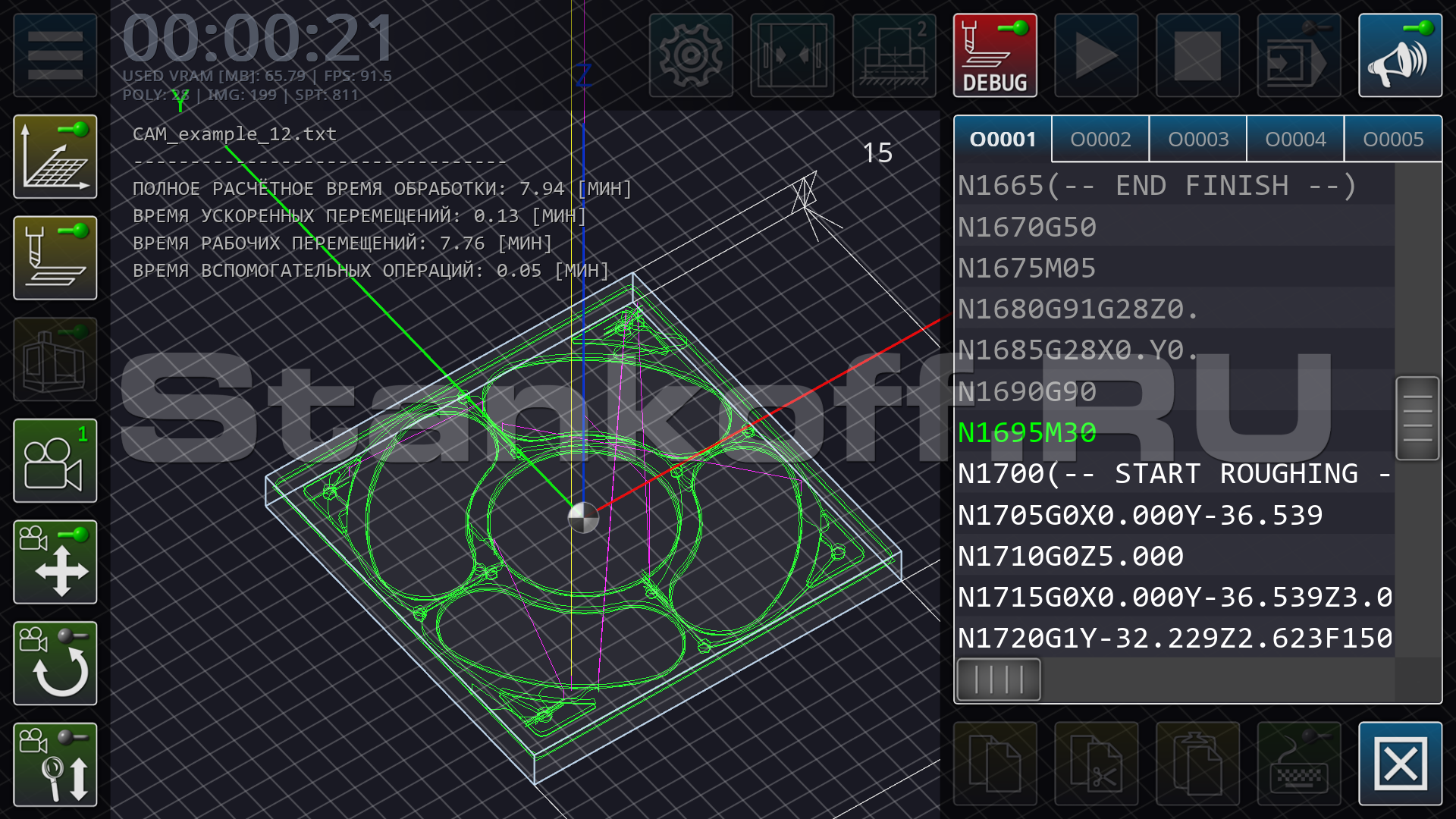

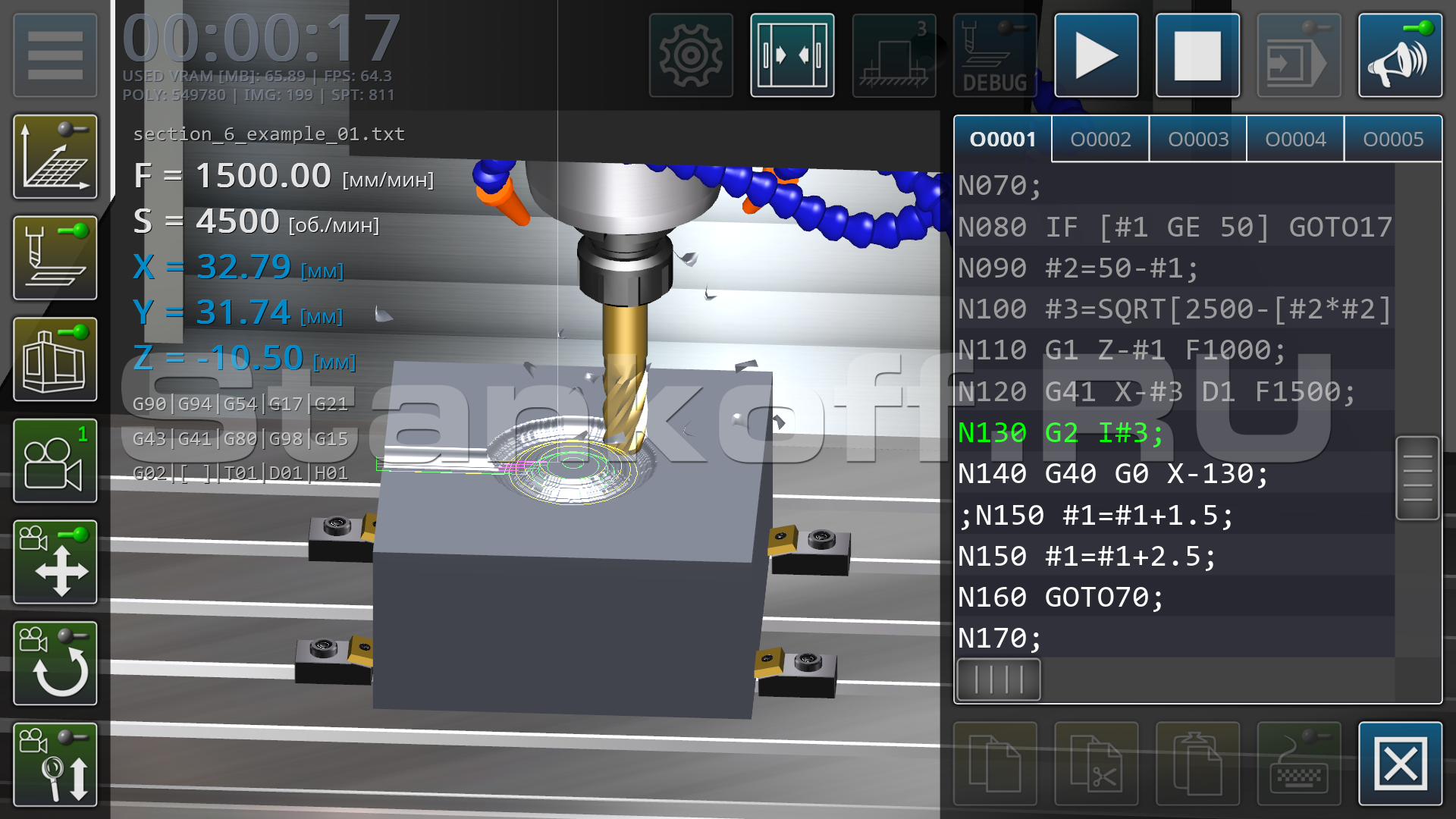

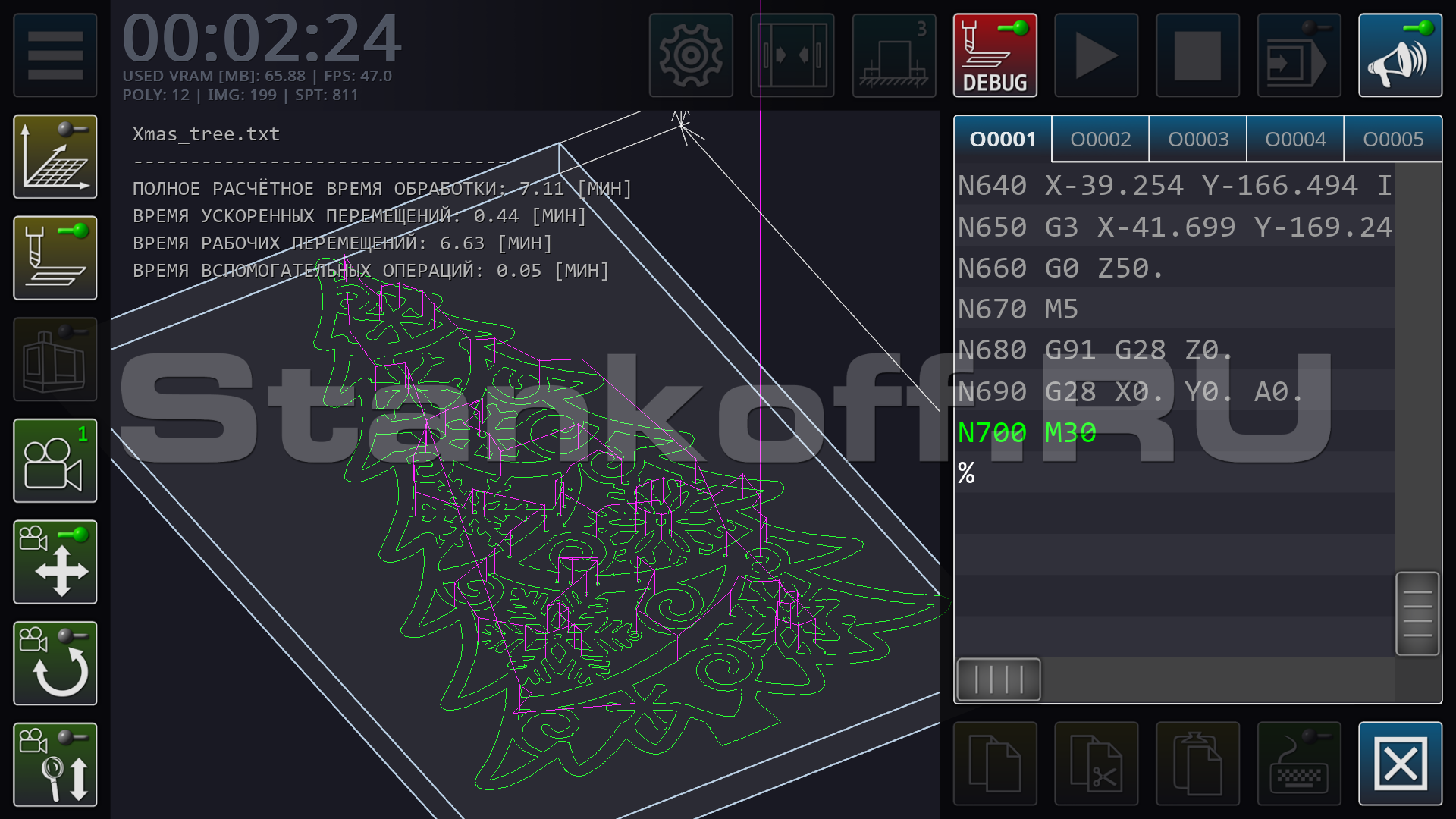

Интерактив дает возможность проводить синтаксический анализ (парсинг) кода управляющих программ с целью построения графической модели траекторий режущего инструмента в трёхмерном пространстве.

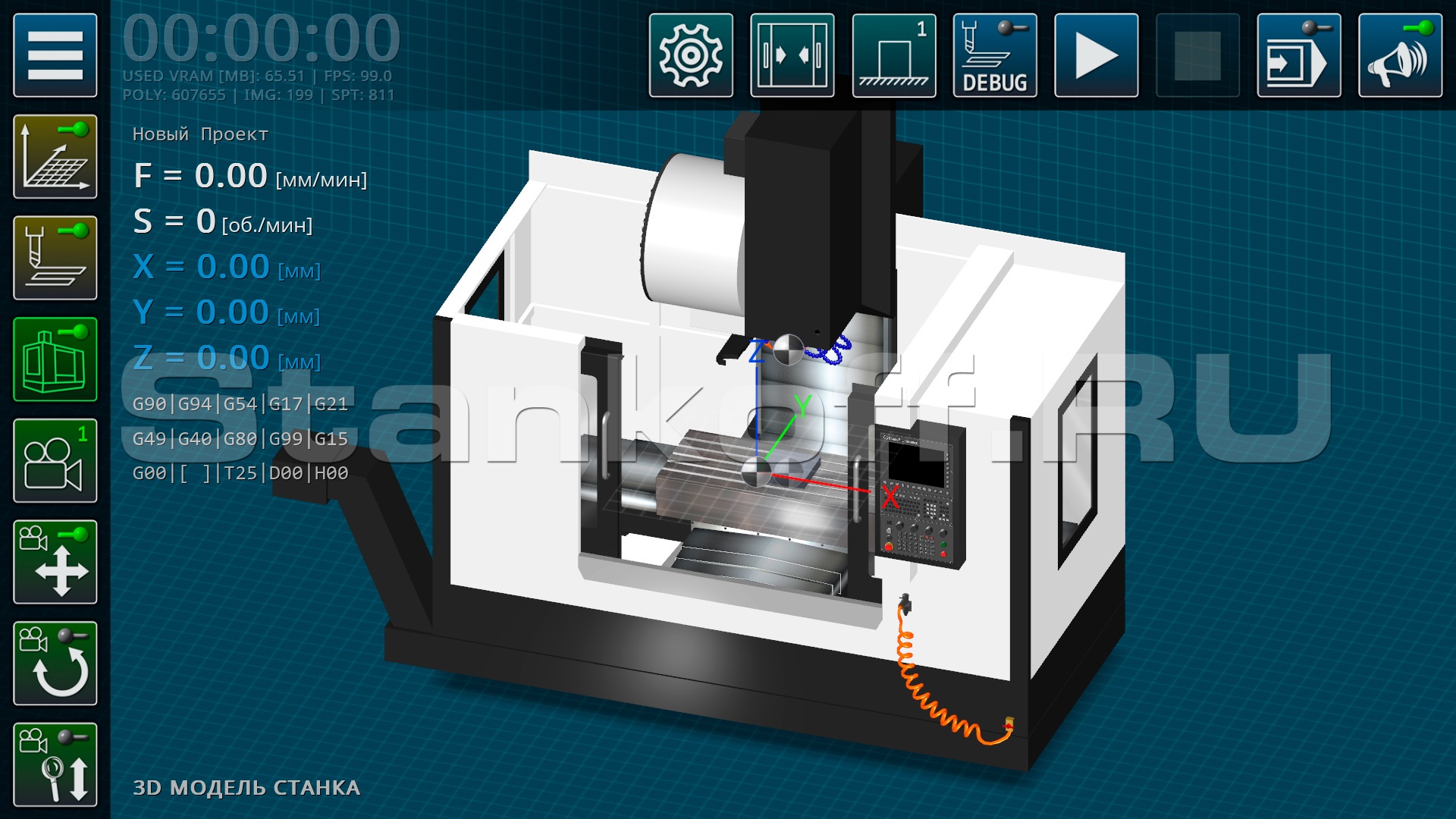

Функционал позволяет осуществлять редактирование кода управляющих программ фрезерного станка, операции с файлами управляющих программ, выбор параметров режущего инструмента, непрерывное выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве станка, упрощённая визуализация обрабатываемой поверхности детали, краткое справочное руководство по использованию G-кода.
Основные ограничения приложения: низкая точность моделирования поверхности резания, невозможность использования полигональной геометрии в качестве обрабатываемой заготовки, упрощённая модель элементов оснастки станка.
Многоплатформенная поддержка позволяет использовать программный продукт на различных вычислительных устройствах, включая интерактивные доски, смартфоны, планшетные и настольные компьютеры, что, в свою очередь, повышает гибкость и мобильность образовательного процесса, соответствуя современному уровню информатизации образования. Графическая составляющая программного обеспечения использует компонентную базу OpenGL 2.0.Методические указания
Методические указания содержат пошаговые инструкции и упражнения, необходимые для эффективного освоения практических навыков. Материалы разработаны опытными специалистами и соответствуют современным требованиям к профессиональной подготовке.
Паспорт
Полный пакет документации, включающий паспорт на оборудование и технические характеристики.
Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.
1. Наглядные пособия
Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе станка и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.
2. Стенды
Учебные стенды для демонстрации важных аспектов работы на токарном станке и его устройства. Они могут включать макеты и схемы станка с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов станка, таких как шпиндель, суппорт, пиноль и других компонентов.
3. Планшет для обучающего контента
Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы станка, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.
4. Панель оператора
Панель представляет собой физическую имитацию элементов управления станком, включая рукоятки, кнопки и переключатели, что помогает студентам освоить управление оборудованием без необходимости использования самого станка. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей станка, привыкать к расположению элементов и корректному выполнению операций.
Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на токарном оборудовании и способствуют практическому освоению навыков без рисков, связанных с реальной работой на станке.

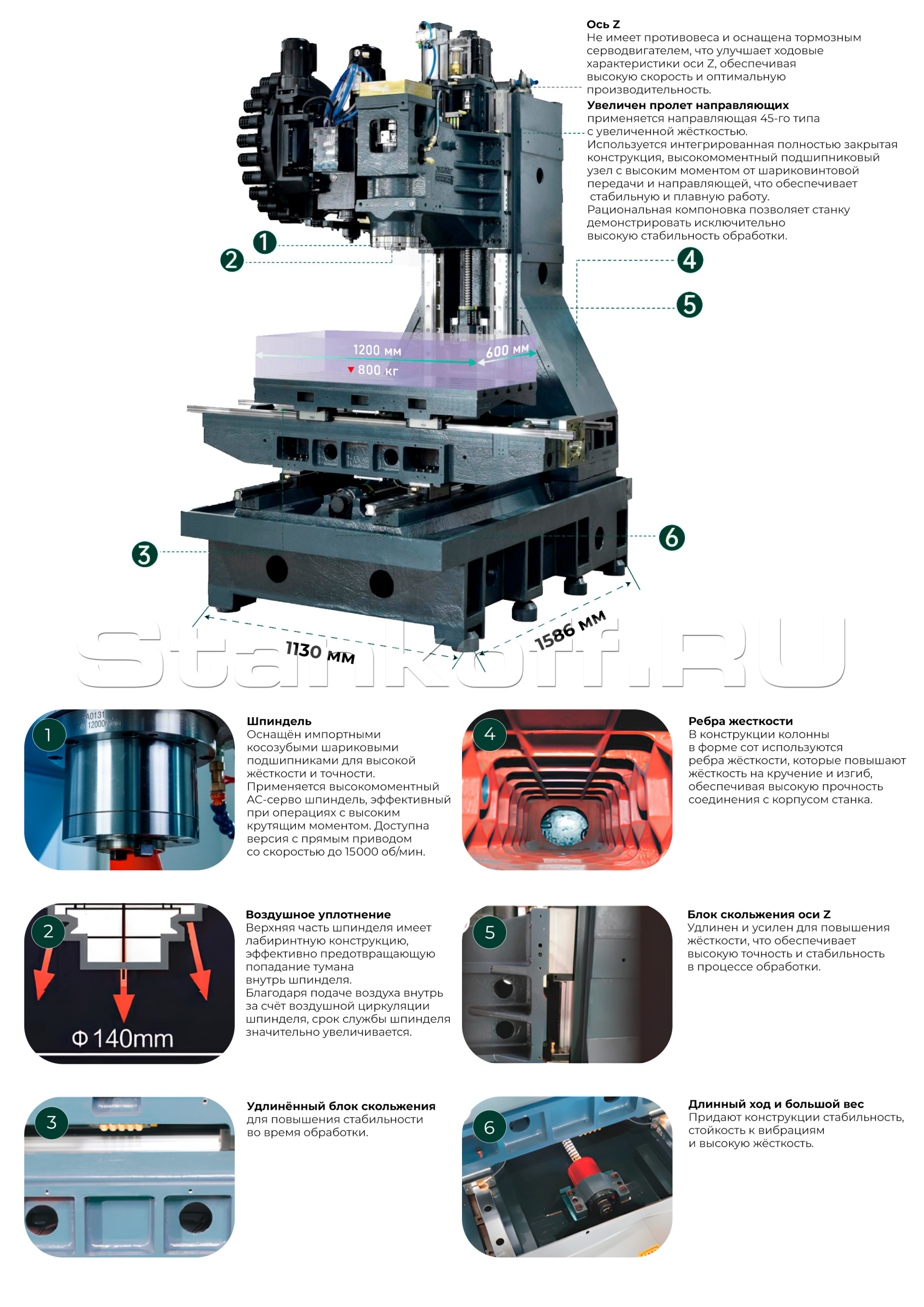

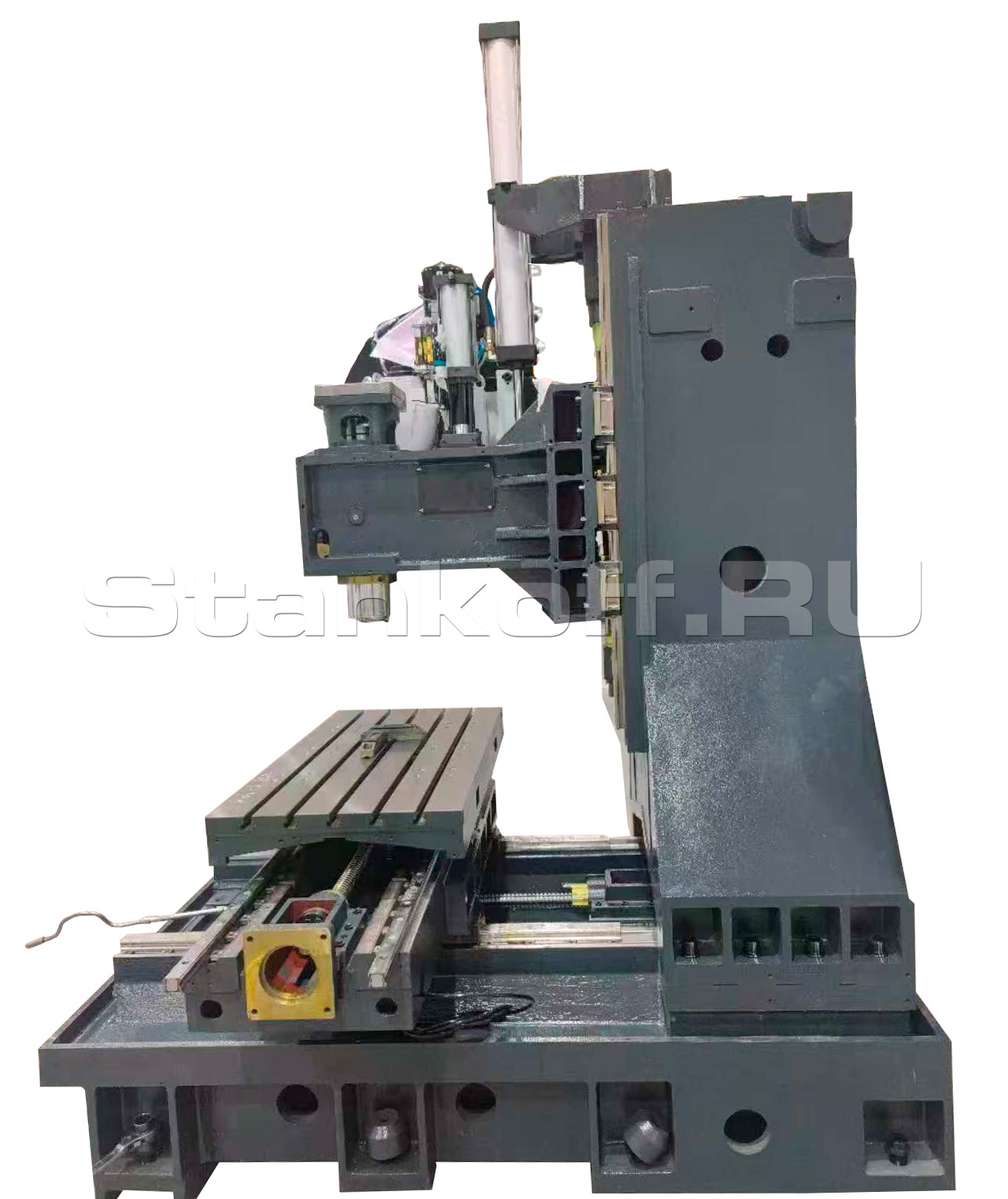

Основные узлы станка
Имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.

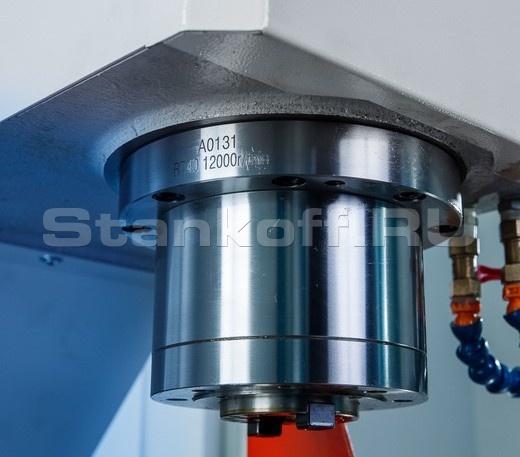

Шпиндель
Установка шпинделя на высокоточных подшипниках обеспечивает высокую частоту вращения.

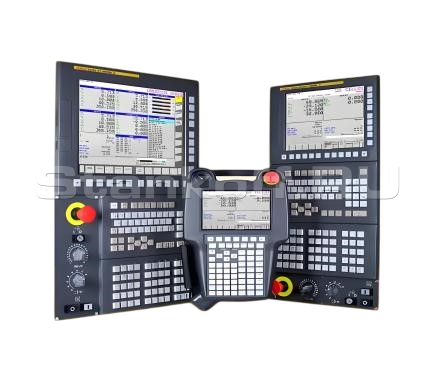

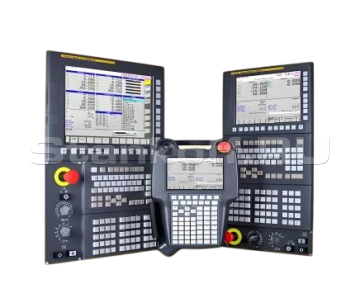

Система ЧПУ Fanuc 0i
• Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;

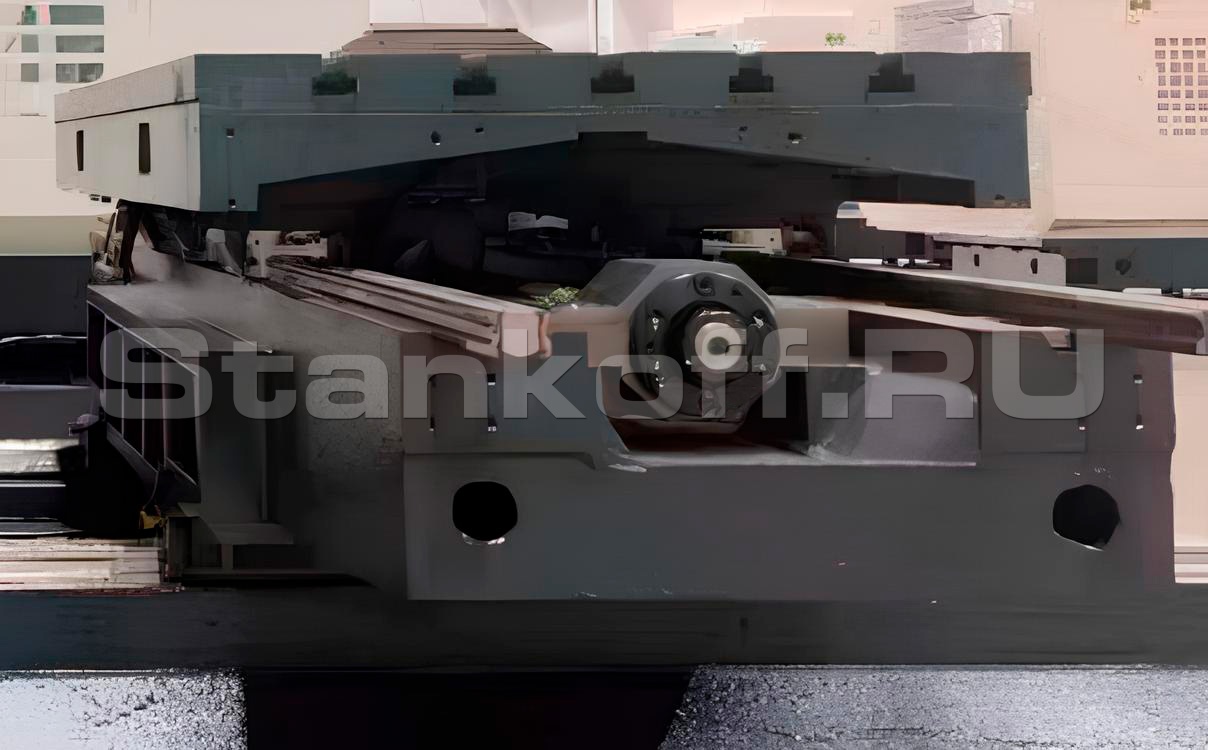

Линейные направляющие качения
На фрезерном центре MST-11 по осям X,Y,Z установлены направляющие качения, обеспечивающие высокую скорость и точность позиционирования.

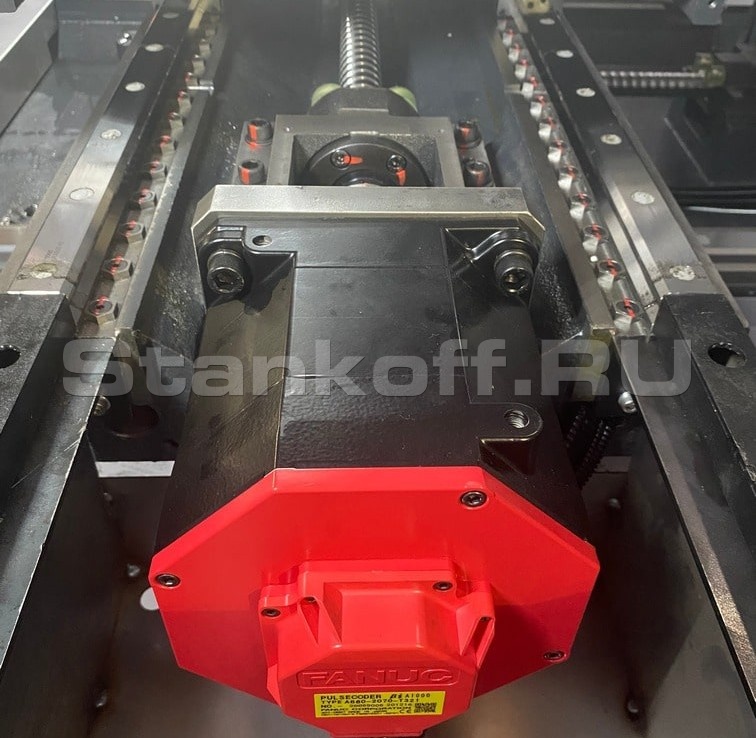

Приводы подач по осям X/Y/Z
На станке установлены оригинальные приводы подач от производителя FANUC (βiS22*2+βiS22B), что обеспечивает высокую надежность, скорость и плавность перемещений.

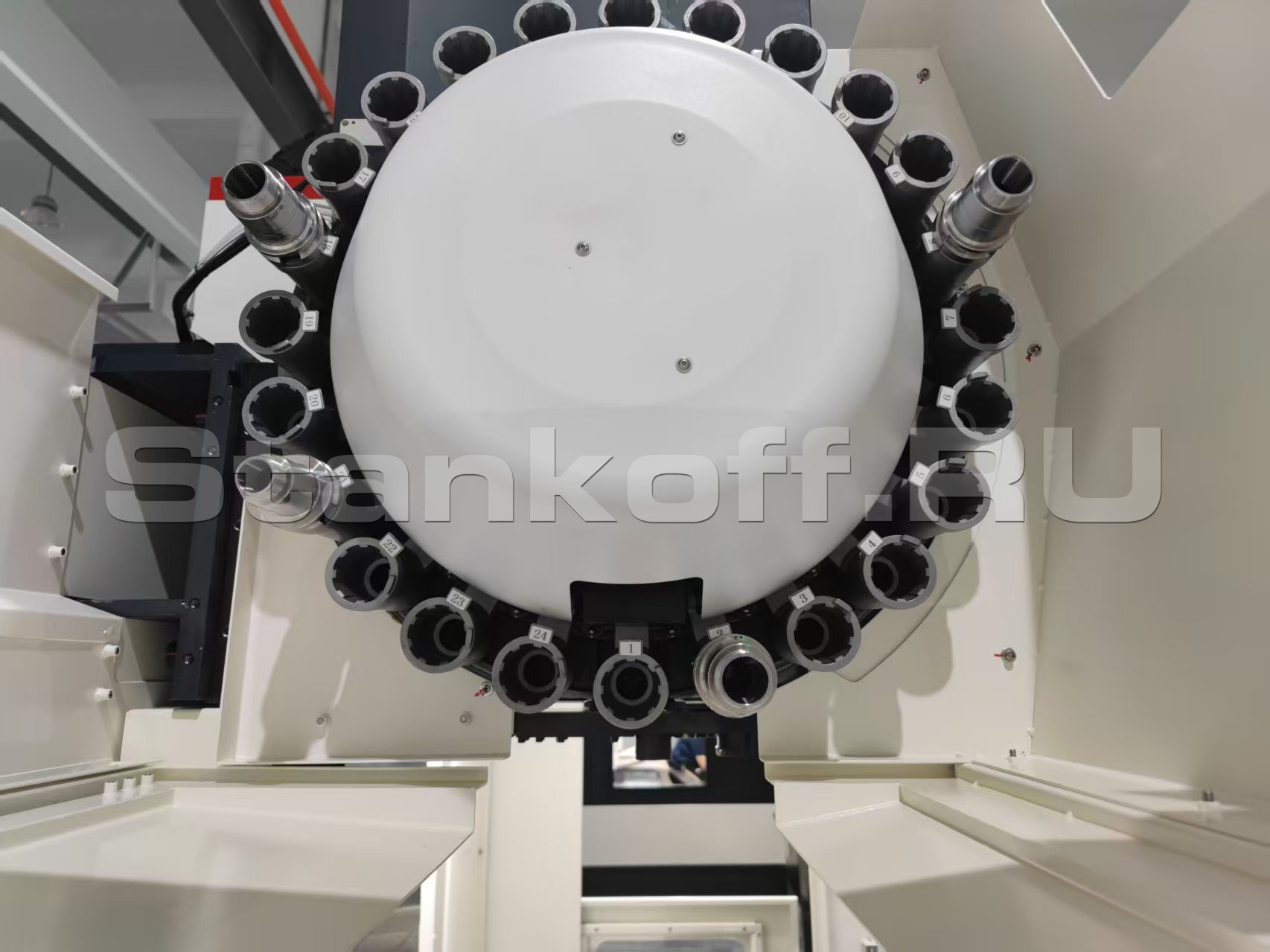

Автоматическая система смены инструмента
В стандартной комплектации установлена 24-х позиционная система смены инструмента (ATC) тип «рука» обеспечивает смену инструмента за 2 -2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя. Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка.

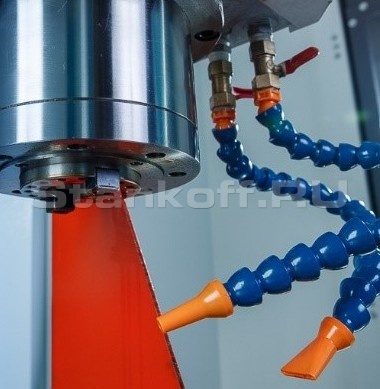

Система подачи СОЖ
Станок оснащен системой подачи СОЖ. На станке установлены три сопла, которые обеспечиваю подачу СОЖ непосредственно в зону резания.

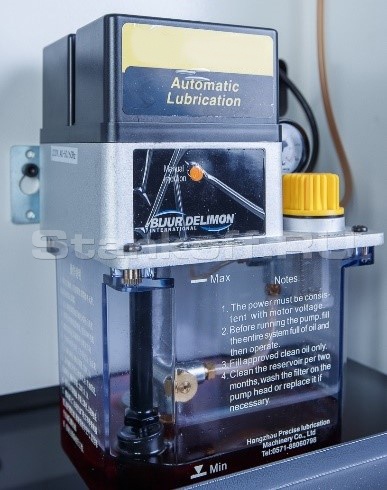

Автоматическая система смазки
Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

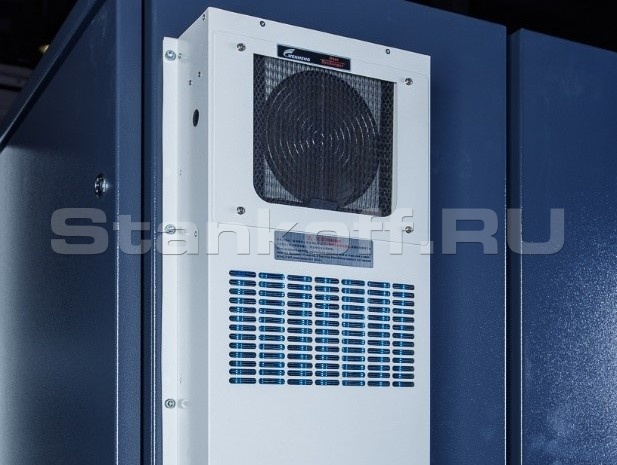

Теплообменник электрошкафа
Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

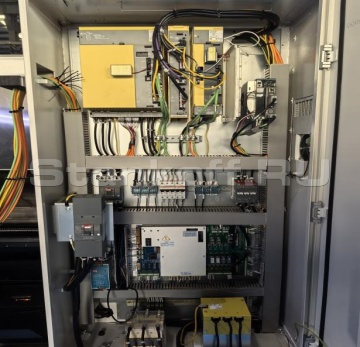

Электрокомпоненты Fanuc
Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Fanuc.

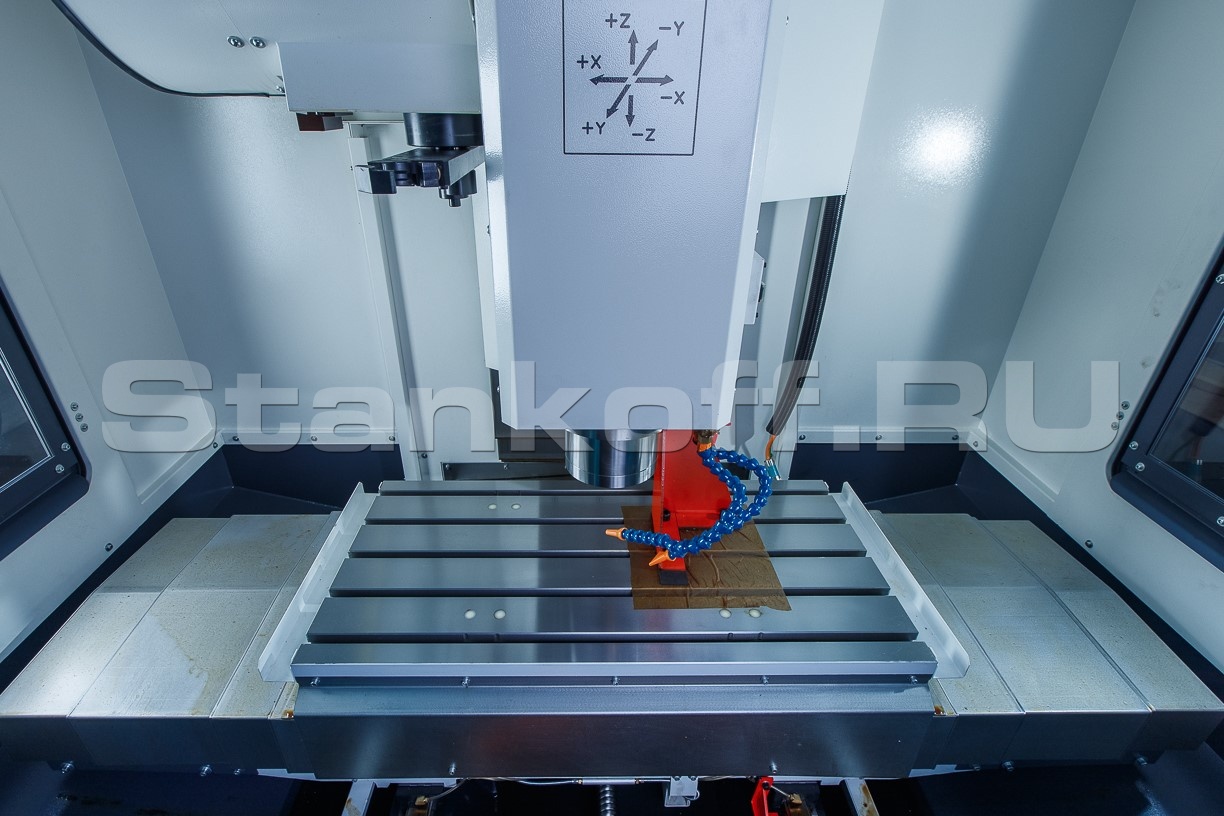

Телескопическая защита направляющих по всем осям
Полностью закрытая рабочая зона станка(с крышей) с защитными телескопическими кожухам по осям X/Y/Z обеспечивает надежность и защиту от протекания СОЖ.

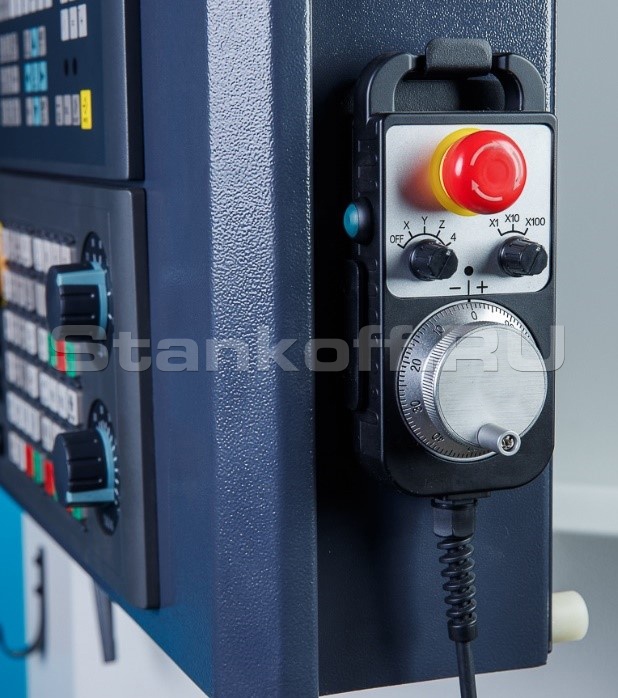

Маховик перемещений по осям
Поворотная стойка системы ЧПУ оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).

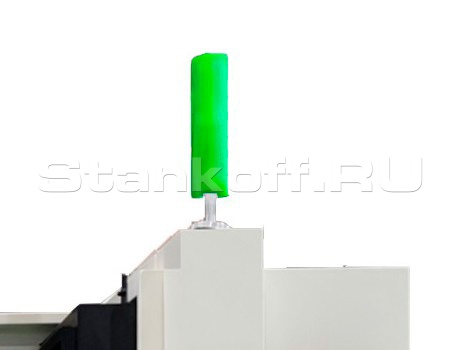

Сигнальная лампа
Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает оператору о состоянии режима работы.
Освещение рабочей зоны
Современное LED освещение в положении сбоку обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.| Рабочий стол | |
| Размер рабочего стола, мм | 1200x600 |
| Т-образный паз, мм | 18x5x100 |
| Макс. нагрузка, кг | 800 |
| Перемещение | |
| Перемещение по оси X | 1100 |
| Перемещение по оси Y | 600 |
| Перемещение по оси Z | 600 |
| Скорость перемещения по осям X/Y/Z, м/мин | 36 / 36 / 36 |
| Подача по осям X/Y/X, мм/мин | 1 - 10000 |
| Шпиндель | |
| Конус шпинделя | BT40 |
| Скорость шпинделя, об/мин | 12000 |
| Привод | Прямой |
| Расстояние от конуса шпинделя до стола Z, мм | 130 - 730 |
| Расстояние от колонны до центра шпинделя, мм | 625 |
| Точность | |
| Точность позиционирования, мм | 0,008 / 0,006 / 0,006 |
| Точность повторного позиционирования, мм | 0,005 / 0,004 / 0,004 |
| Инструмент | |
| Ёмкость магазина инструмента, шт. | 30 |
| Макс. наружный диаметр инструмента, мм | 80 / 150 |
| Макс. длина инструмента, мм | 300 |
| Макс. вес инструмента, кг | 8 |
| Прочее | |
| Общая мощность, кВт | 25 |
| Давление воздуха, бар | ≥6 |
| Габаритные размеры станка (ДxШxВ), мм | 2900x2680x3050 |
