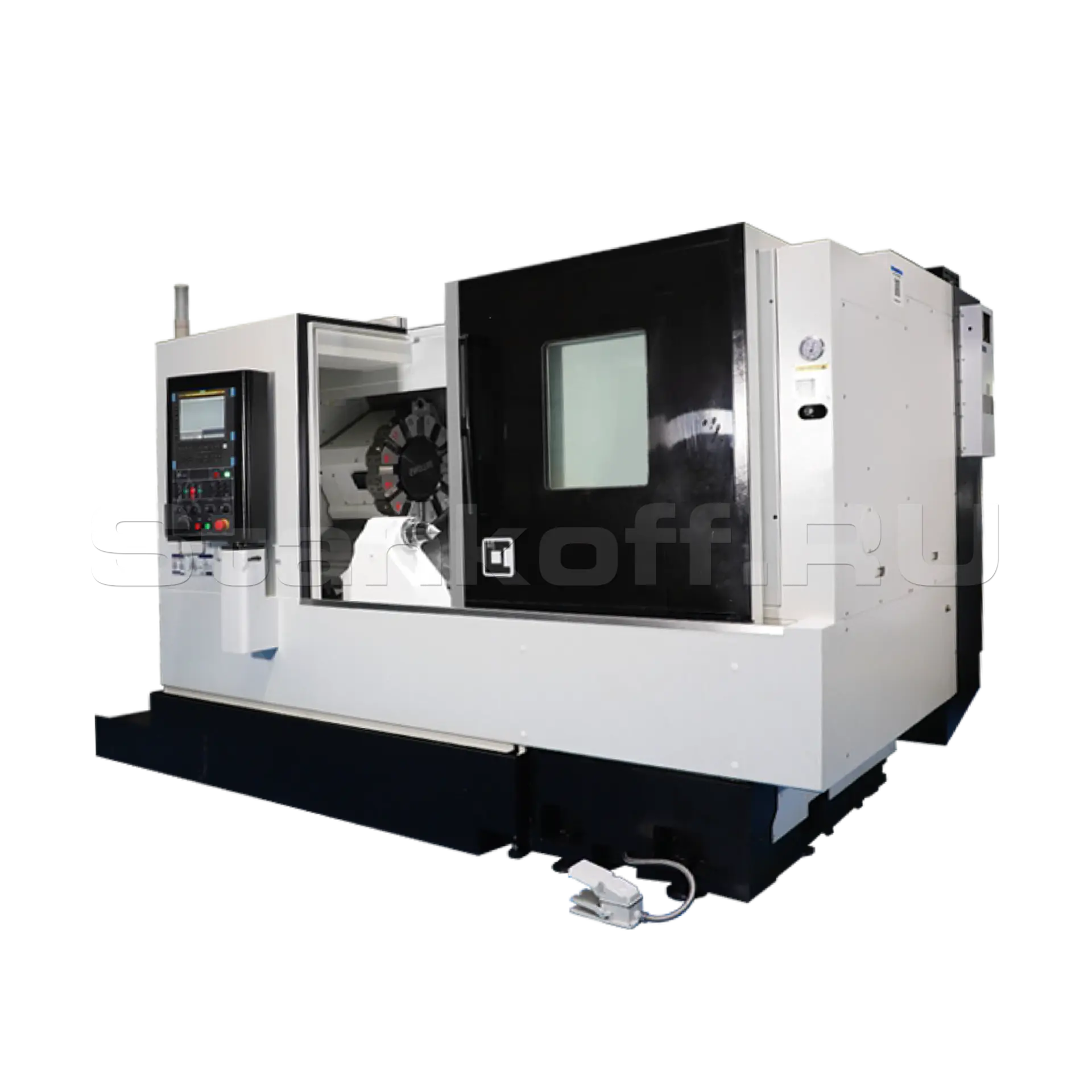

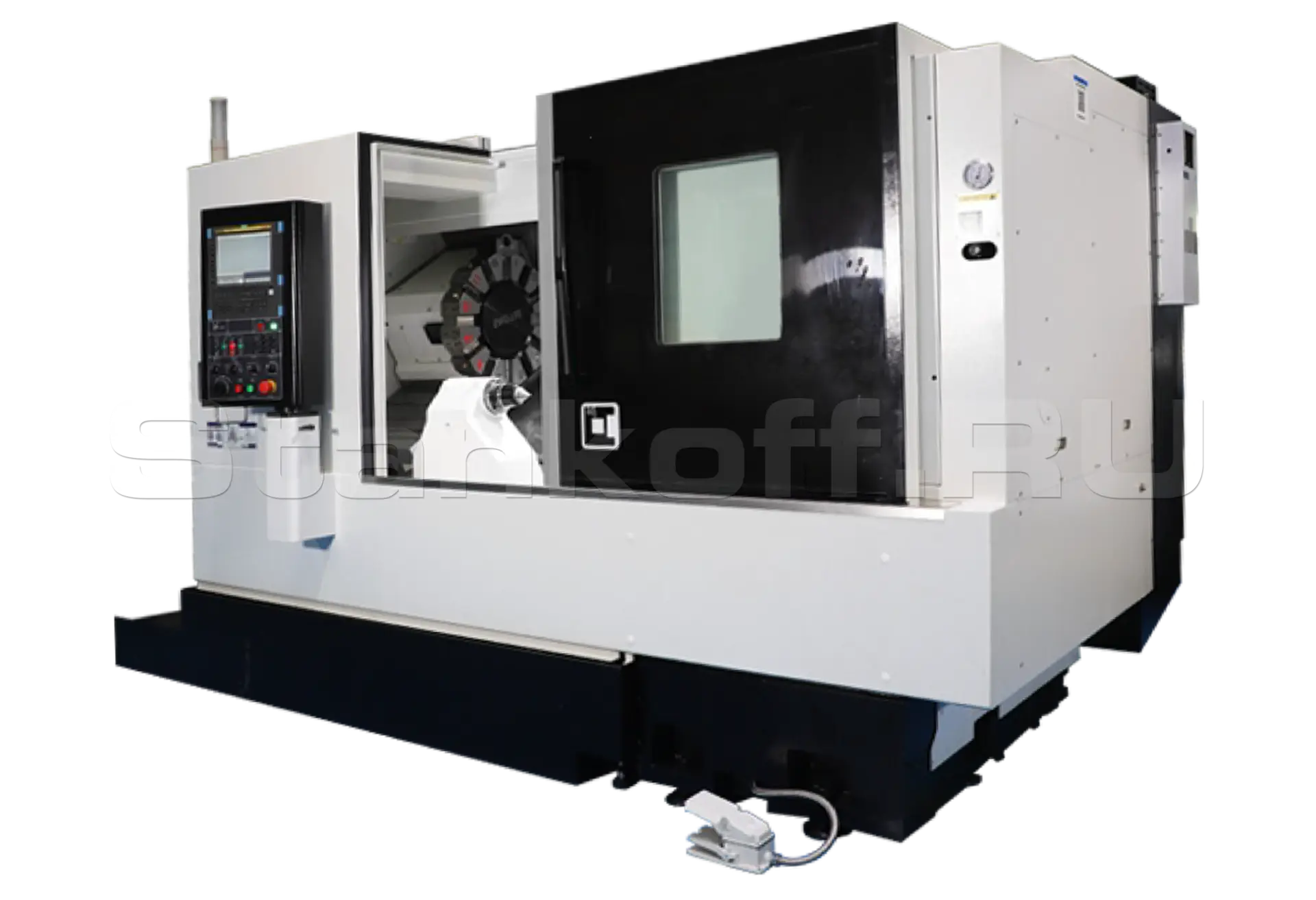

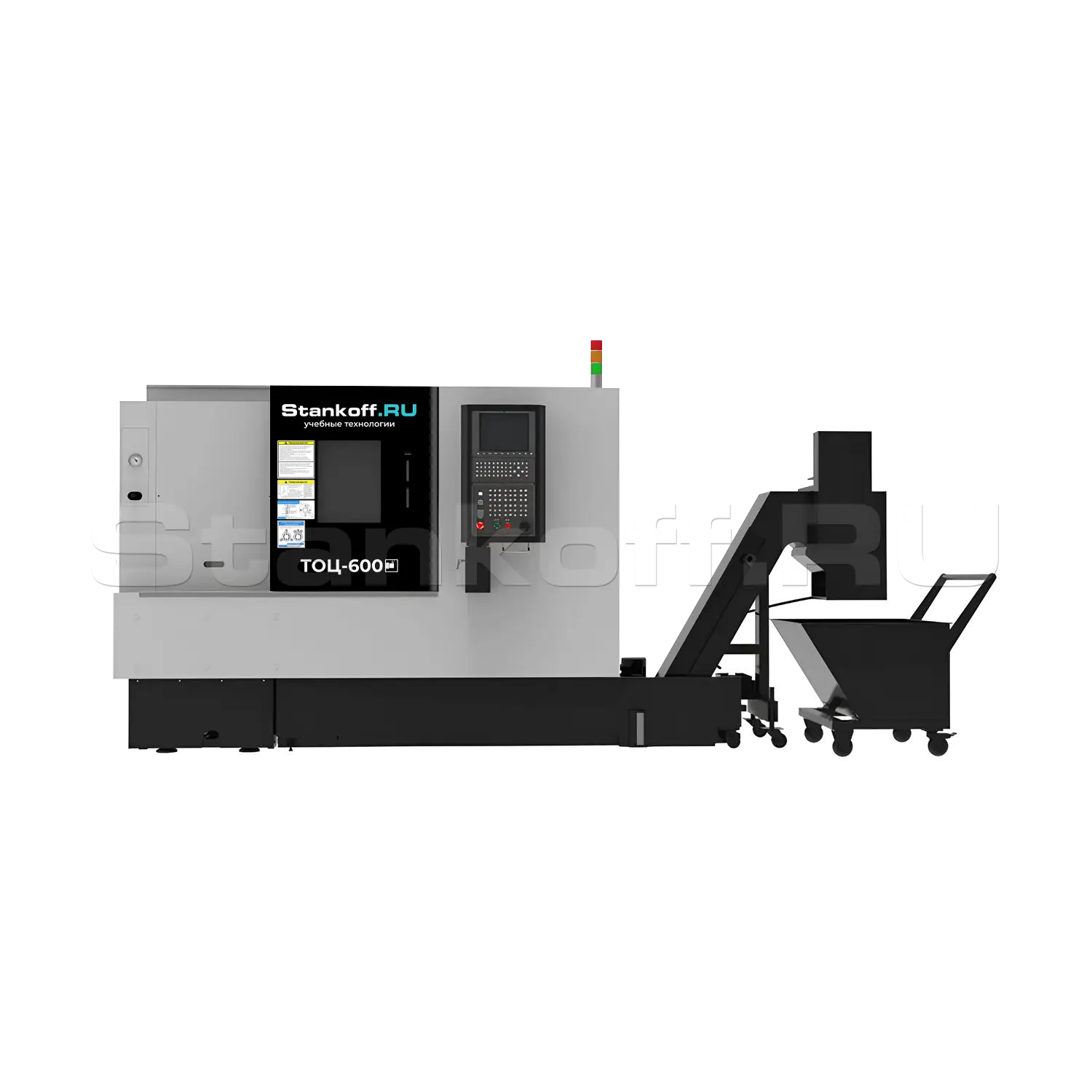

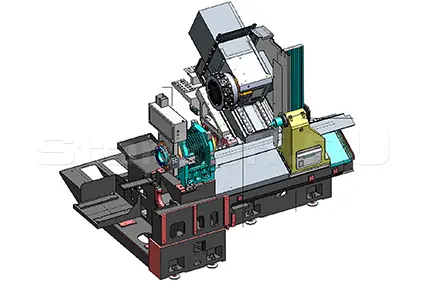

Тренажерный комплекс по производственным технологиям «Универсальный токарный обрабатывающий центр с ЧПУ» ТОЦ-600

Позволяет проводить базовое ознакомление начинающих специалистов машиностроительного профиля с принципами программирования операций  обработки деталей с использованием стандартного G-кода. В симуляторе реализована поддержка токарных циклов Fanuc .

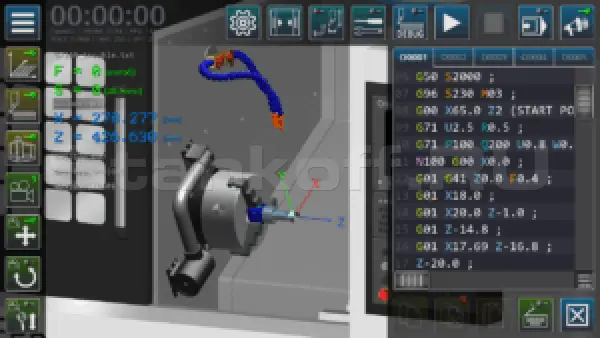

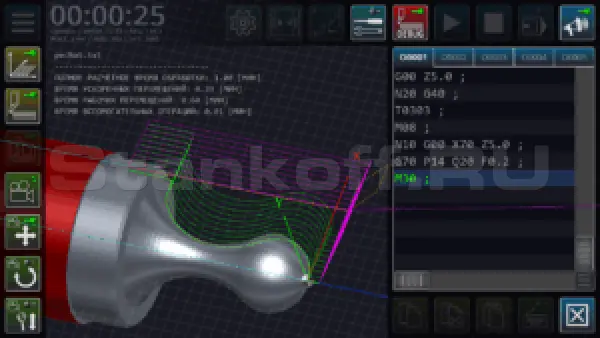

Интерактив дает возможность проводить синтаксический анализ кода управляющих программ с целью построения графической модели траекторий режущего инструмента в трёхмерном пространстве.

Функционал позволяет осуществлять редактирование кода управляющих программ тренажерного комплекса, операции с файлами управляющих программ, выбор параметров режущего инструмента, непрерывное выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве, визуализация обрабатываемой поверхности детали, краткое справочное руководство по использованию G-кода.

Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.

1. Наглядные пособия

Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе тренажерного комплекса и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.

2. Стенды

Учебные стенды для демонстрации важных аспектов работы на тренажерном комплексе и его устройства. Они могут включать макеты и схемы с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов, таких как шпиндель, суппорт, пиноль и других компонентов.

3. Планшет для обучающего контента

Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.

4. Панель оператора

Панель представляет собой физическую имитацию элементов управления тренажерным комплексом, включая рукоятки, кнопки и переключатели. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей тренажерного комплекса, привыкать к расположению элементов и корректному выполнению операций.

Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на тренажерном комплексе и способствуют практическому освоению навыков.

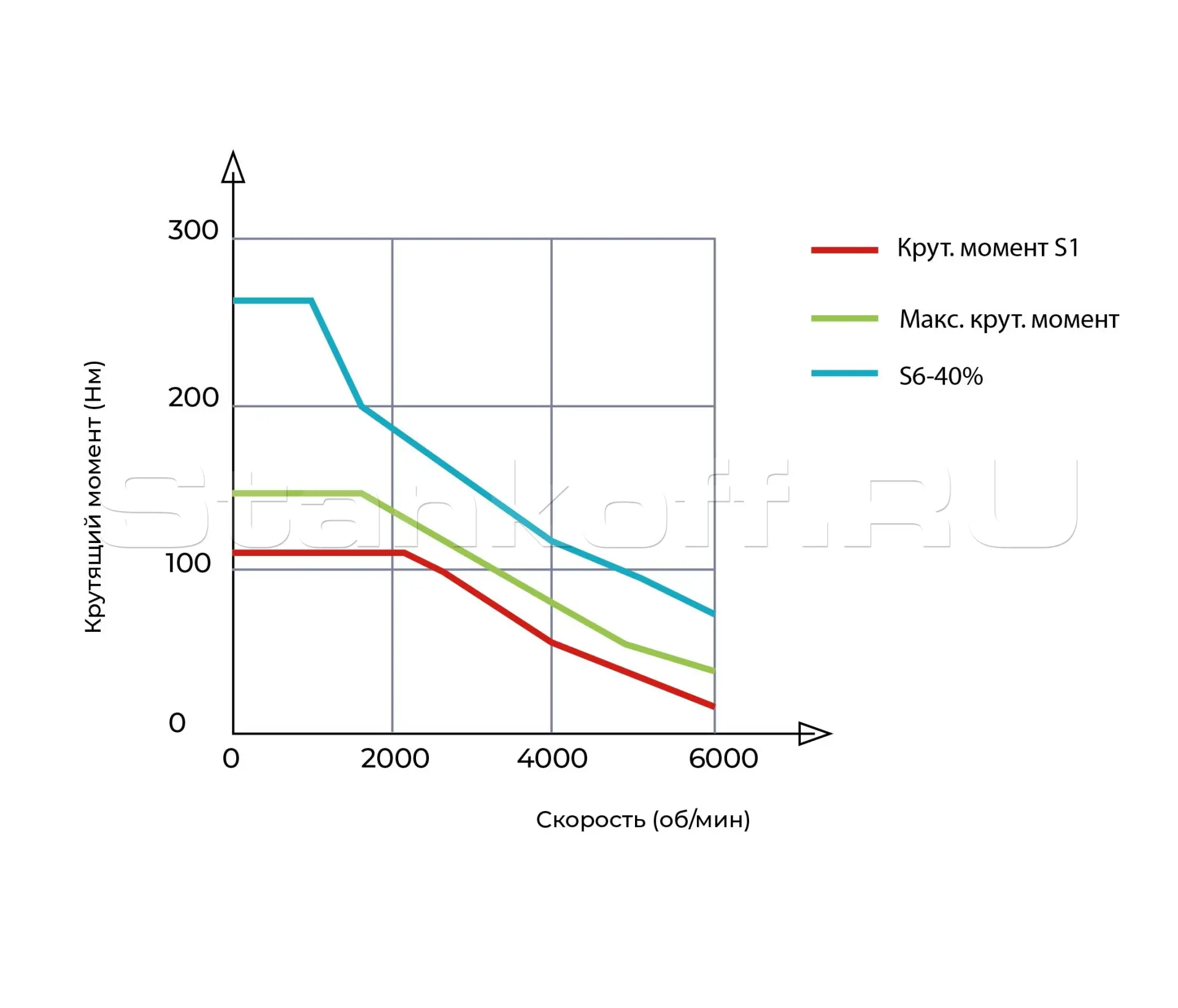

• Используются высокопроизводительный электрический шпиндель и интеллектуальная система охлаждения, которые обеспечивают высокоточную обработку с минимальной вибрацией шпинделя и поддержанием постоянной температуры;
• Тренажерный комплекс оснащен популярной системой ЧПУ Fanuc 0i-TF Plus. Данная система отличается высокой мощностью, простотой программирования и надежностью, что делает её удобной и легкой в использовании;
• Общая конструкция выделяется эргономичным дизайном, легкостью в обслуживании, удобством в эксплуатации, а также эстетически привлекательным внешним видом.


• Система ЧПУ FANUC 0i-TF ;
• Гидравлический 8-ми дюймовый кулачковый патрон;
• 12-ти позиционный инструментальный барабан;
• Автоматическая система смазки;
• Воздушное охлаждение шпинделя;
• Водяной чиллер шпинделя;

• LED подсветка рабочей зоны;
• Принадлежности для фундамента;
• Инструменты для крепления;

• Пиноль задней бабки MT5;
• Трехцветная сигнальная лампа;
• Функция аварийной остановки;
• Педаль управления гидравлическими узлами;
• Защита от перегрузки;
• Кабинетная защита со стальной передней дверью;
• Насос СОЖ 550W;
• Боковой транспортер для стружки;
• Стандартизированный электрошкаф;
• Тренажерный комплекс;

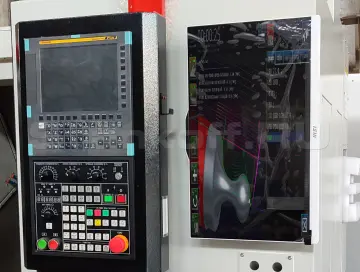

• Цифровой двойник.
