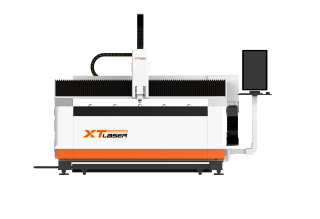

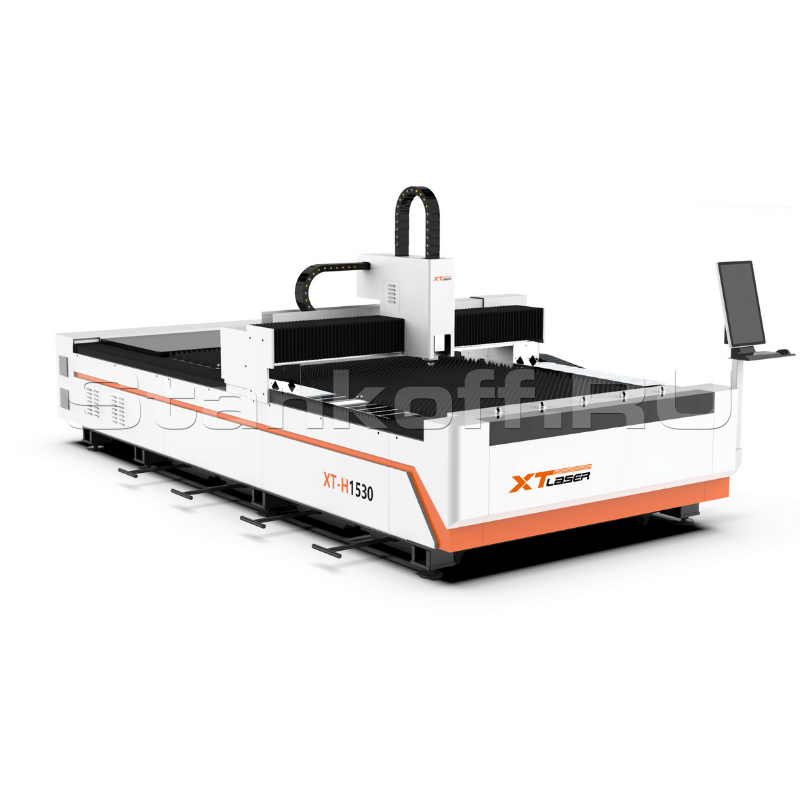

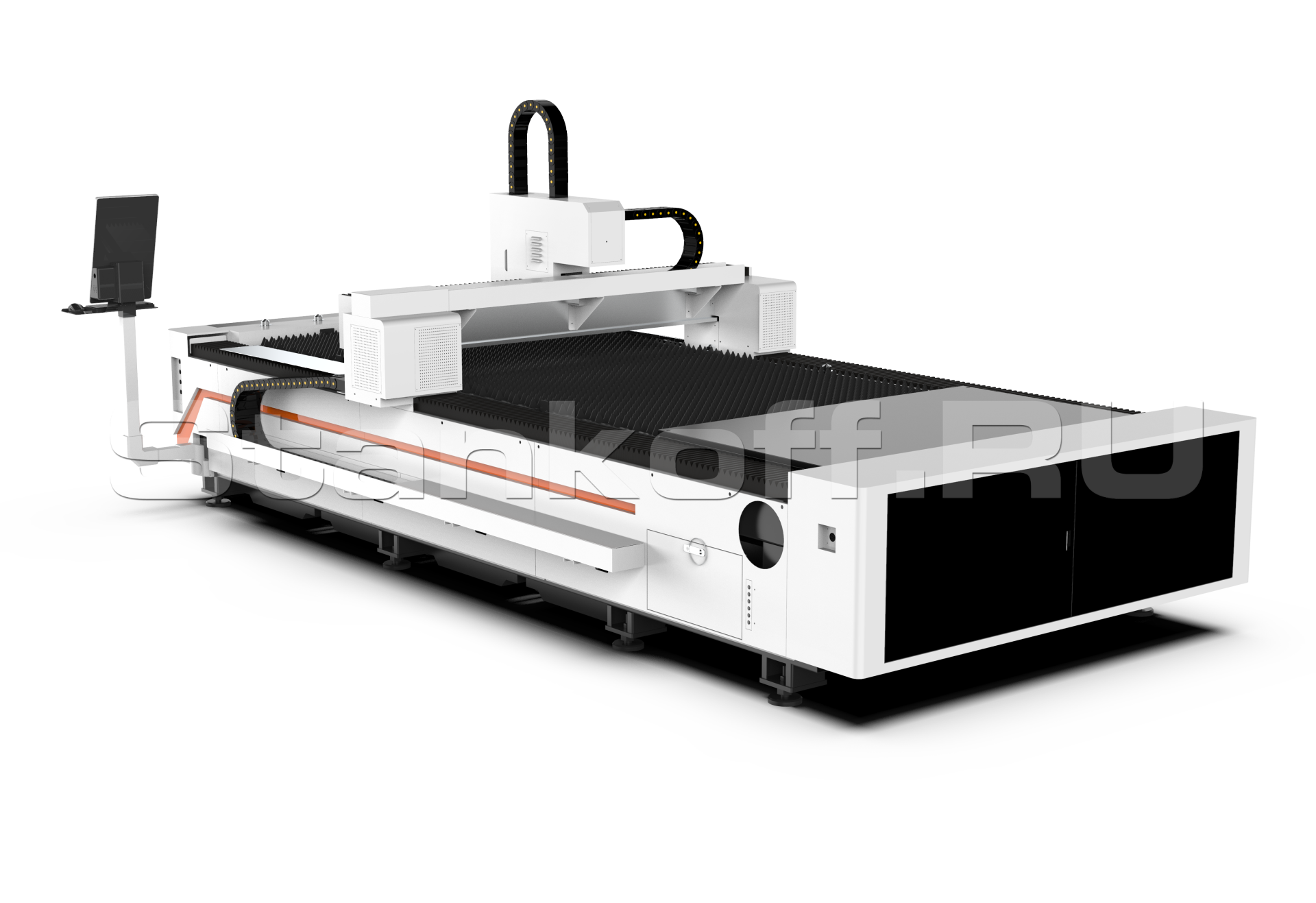

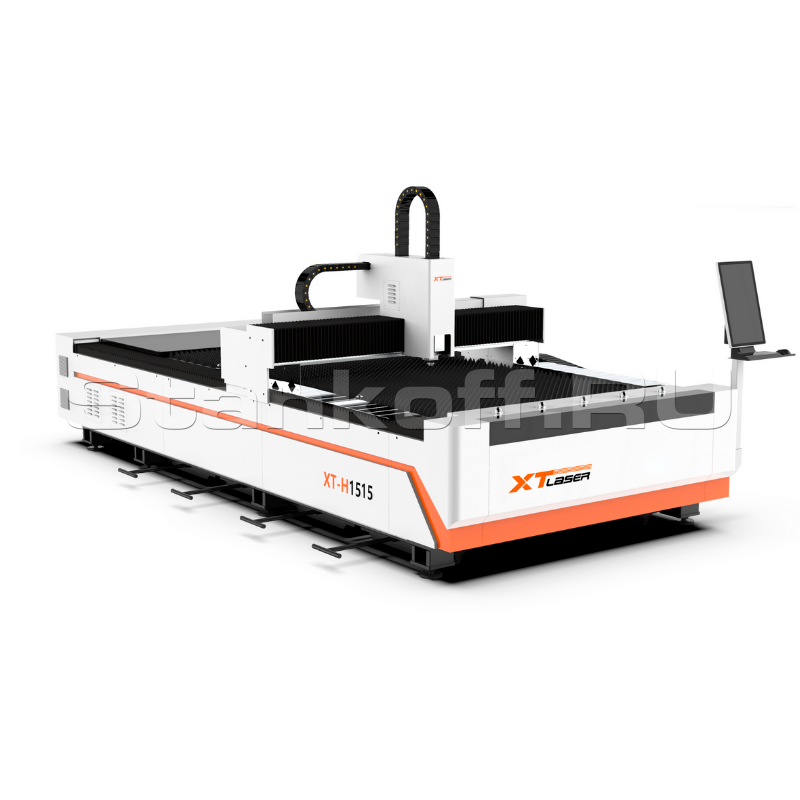

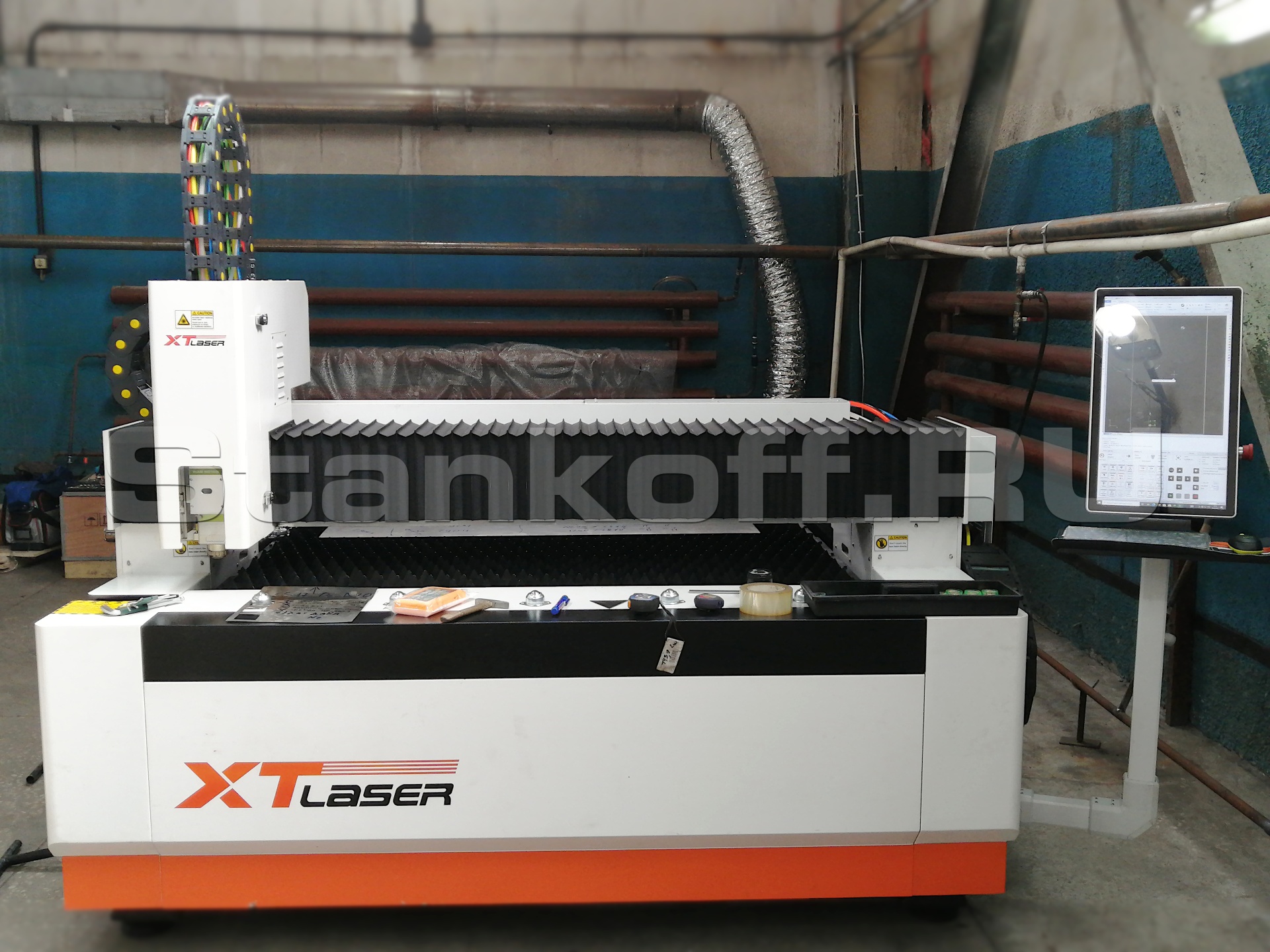

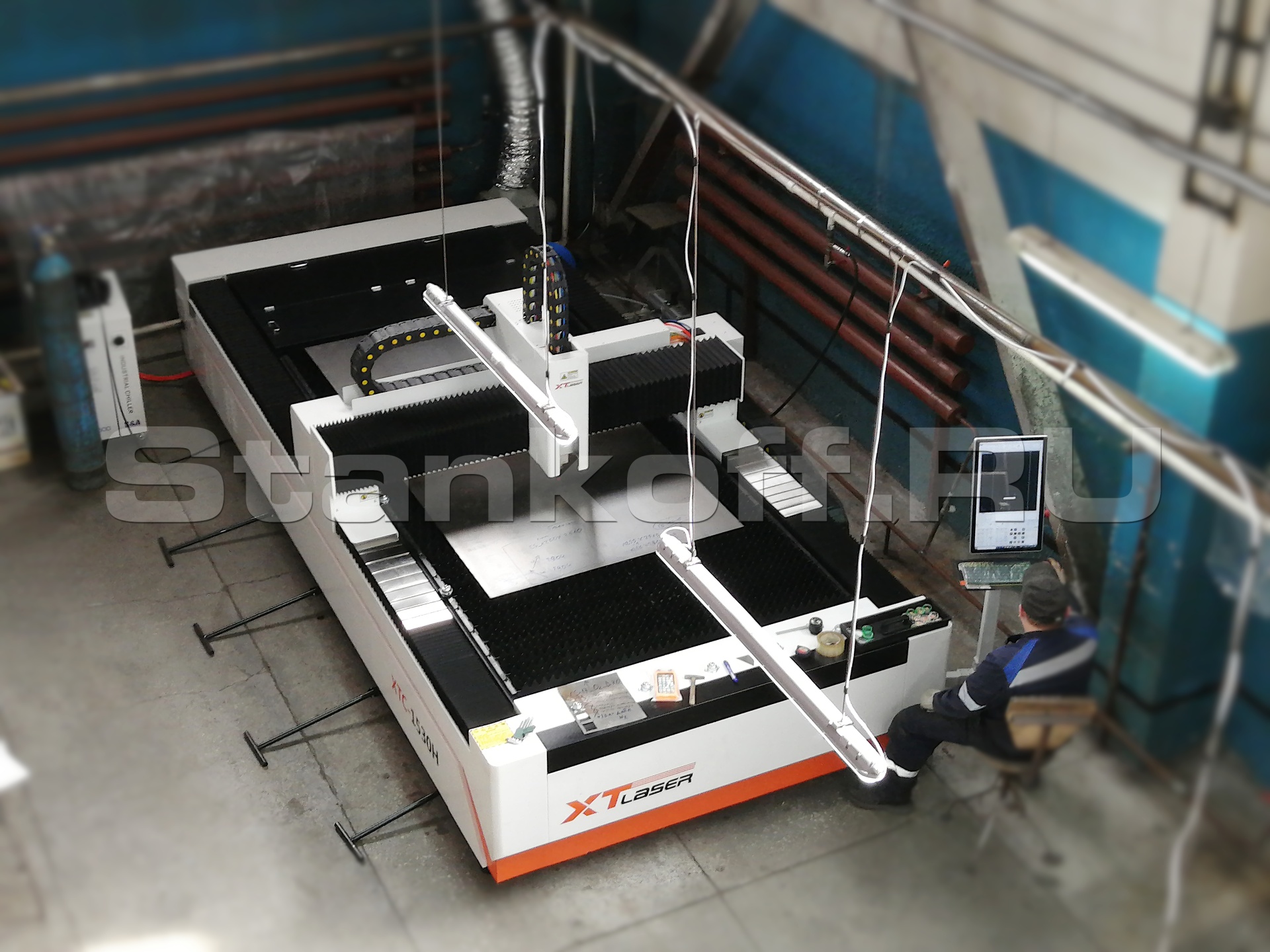

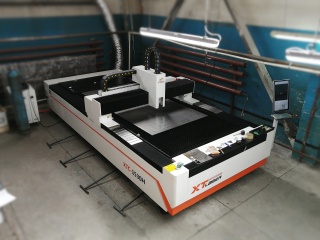

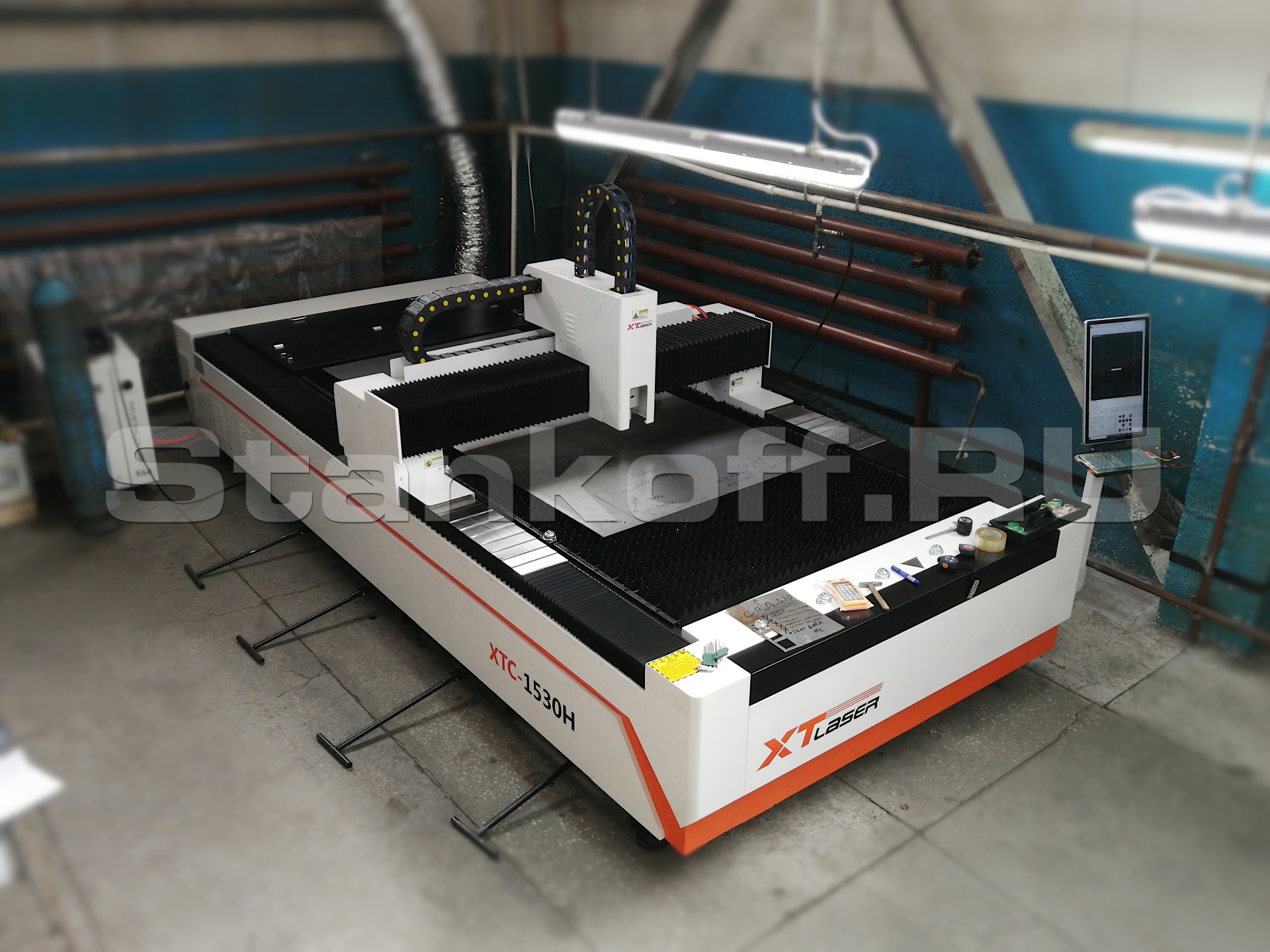

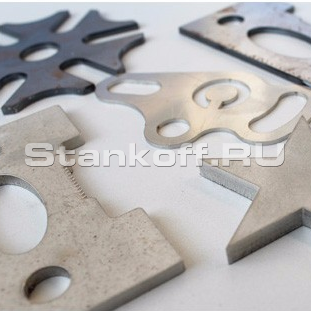

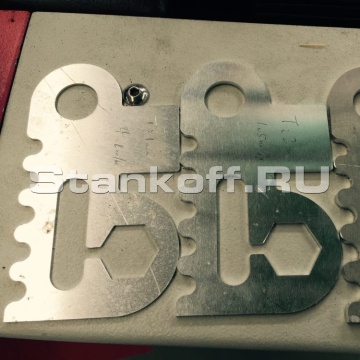

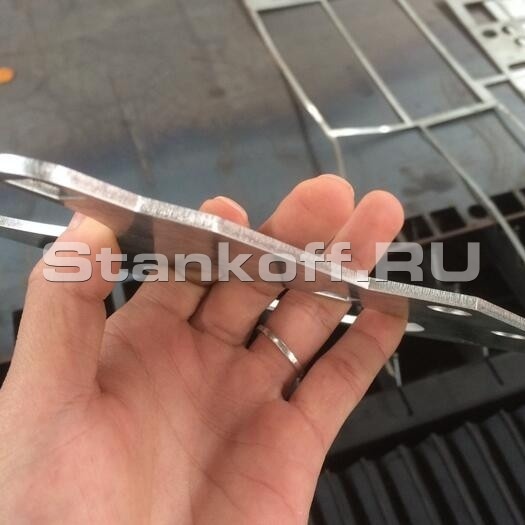

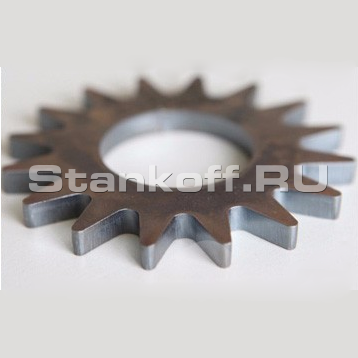

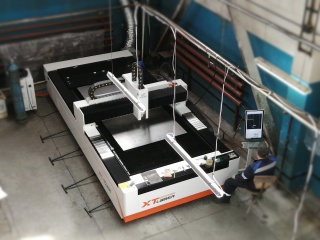

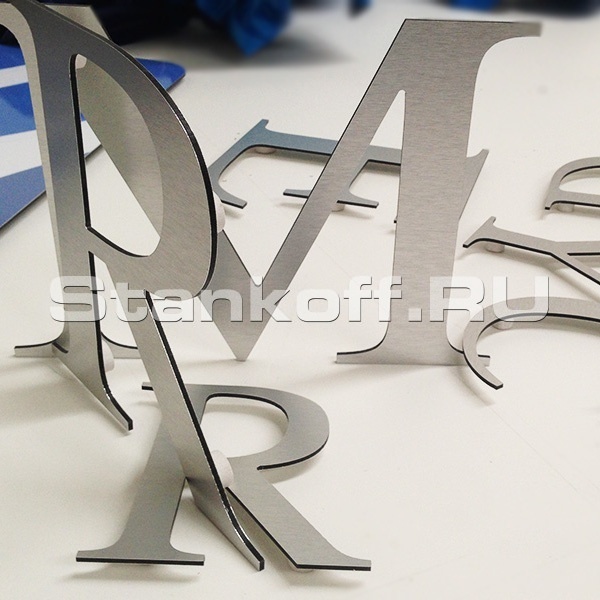

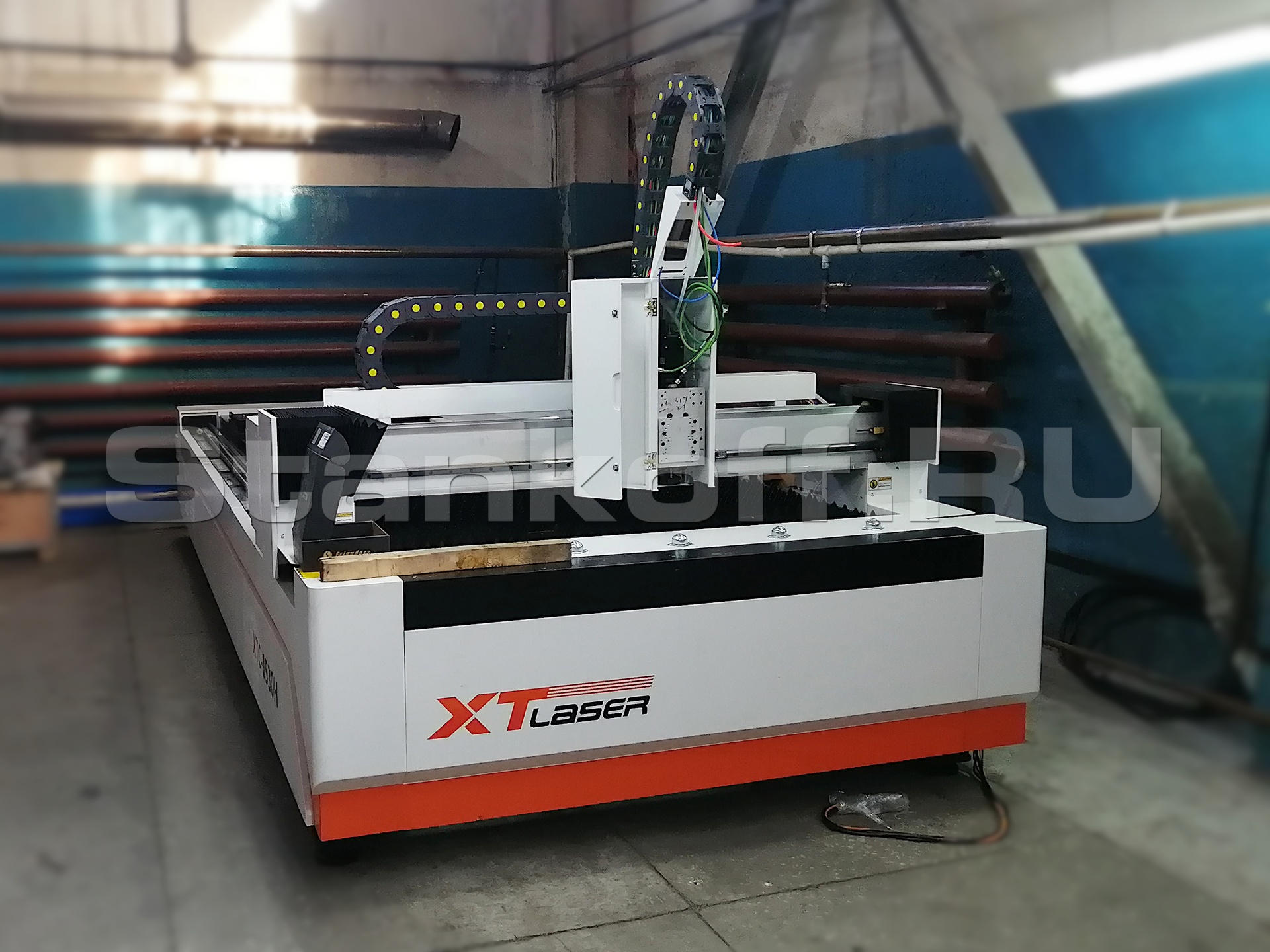

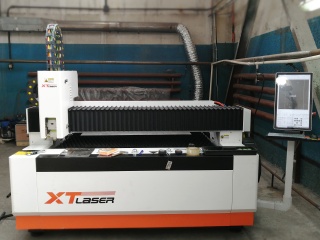

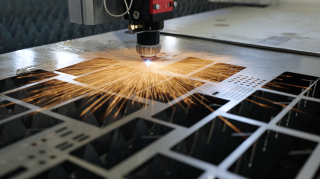

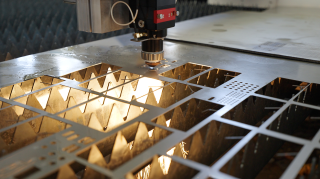

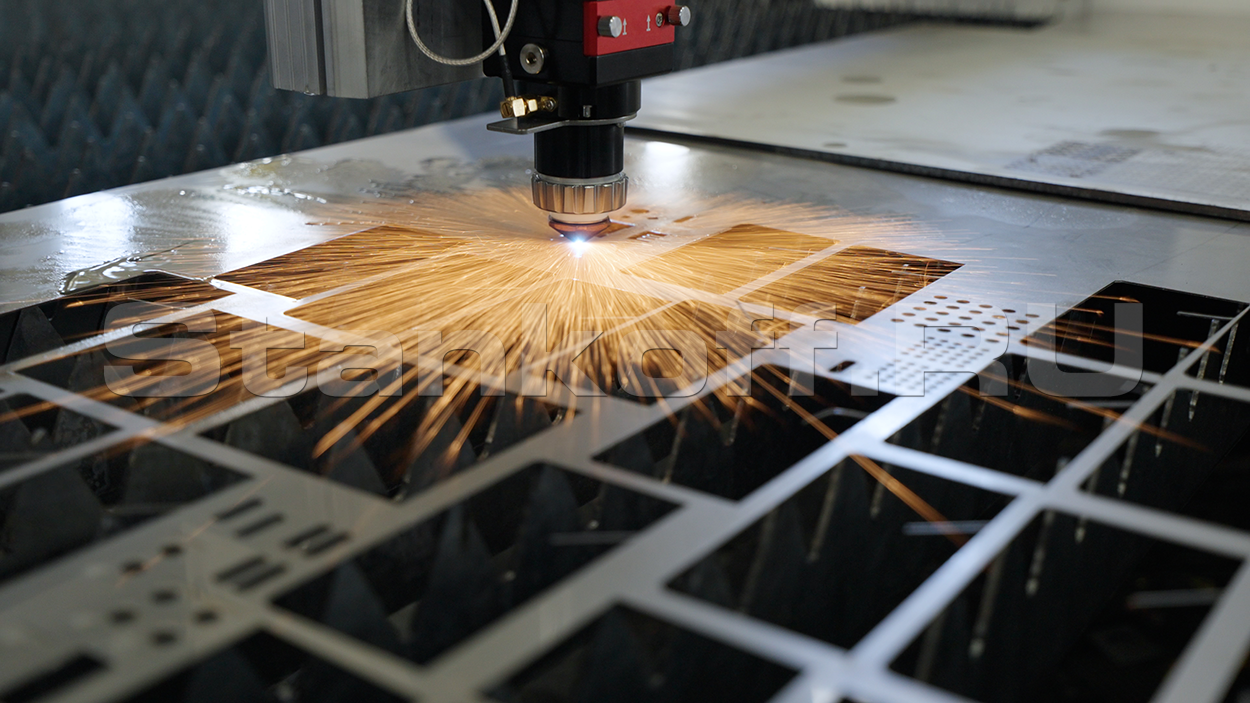

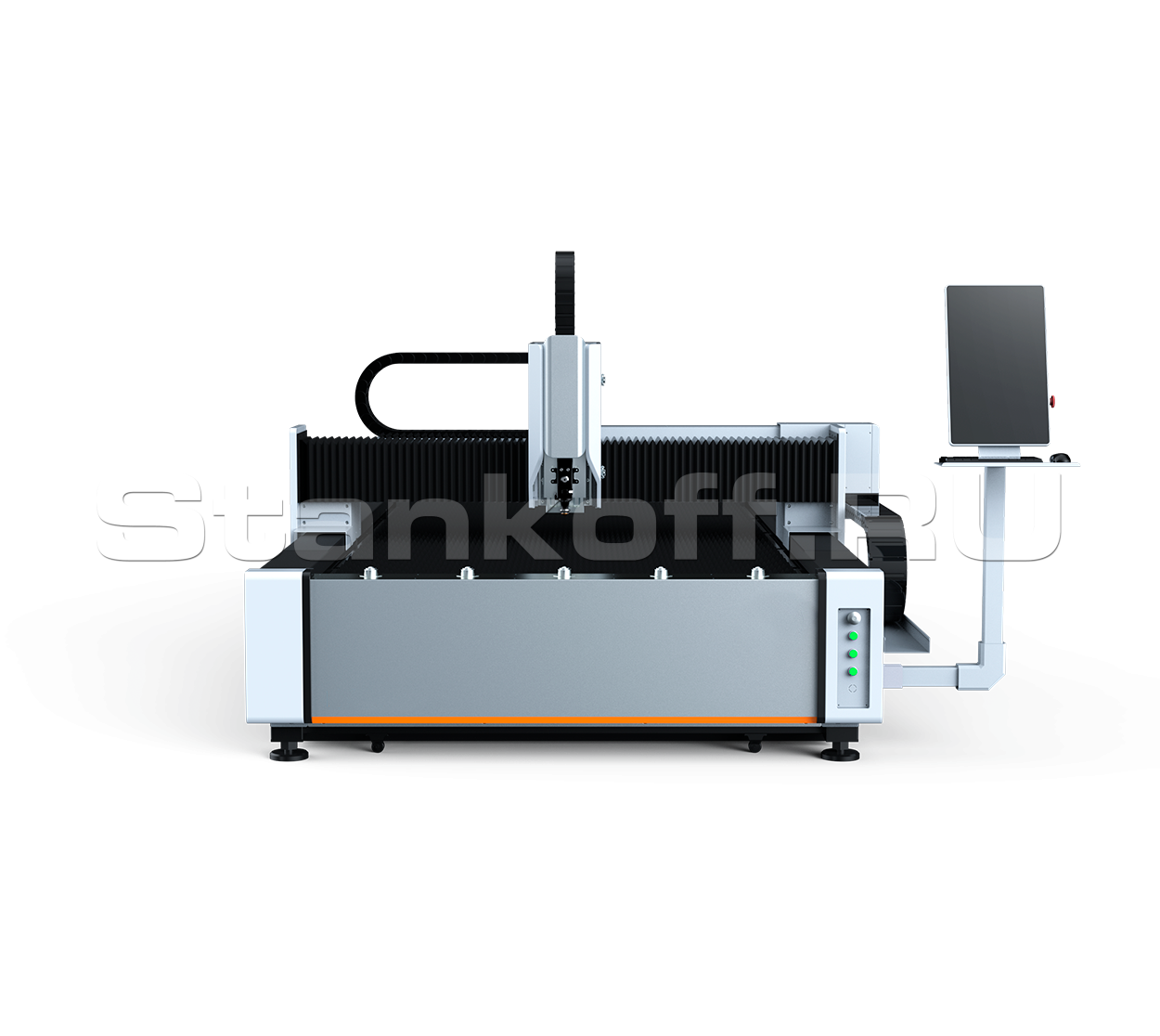

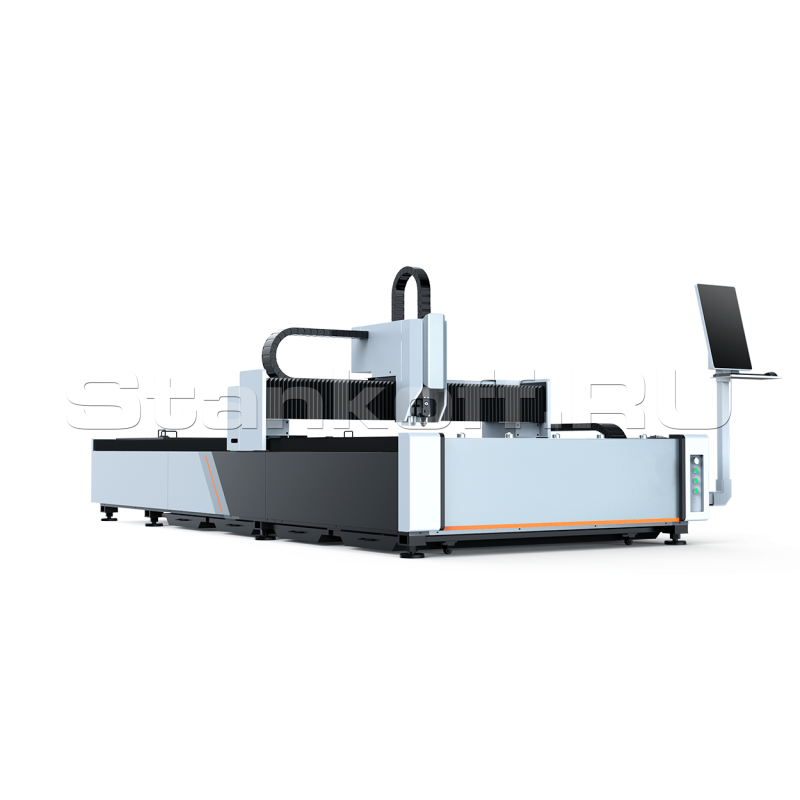

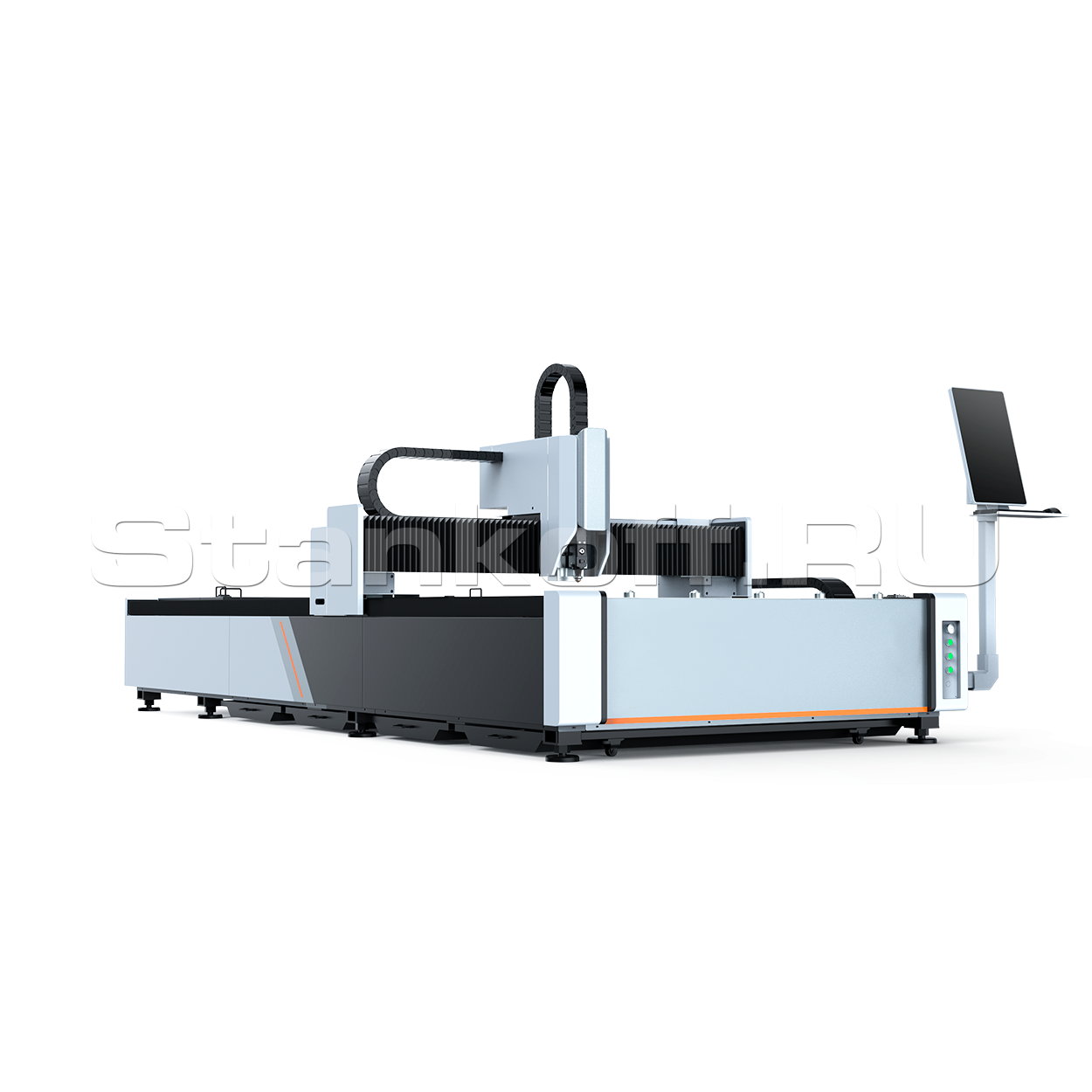

Тренажерный комплекс по производственным технологиям «Оптоволоконный станок для резки металла»

Name: Тренажерный комплекс по производственным технологиям «Оптоволоконный станок для резки металла»
Availability: PreOrder
Rating: 5 (1 reviews)

/ 8

Сравнить Вопросы

Краткие характеристики

Артикул «Оптоволоконный станок для резки металла»

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Длина волны, Нм	1080
Качество луча, мрад	≤ 0,373
Срок службы лазера, моточасов	100000
Обрабатываемые материалы
Макс. толщина резки (нерж. сталь), мм	12
Макс. толщина резки (углерод. сталь), мм	25

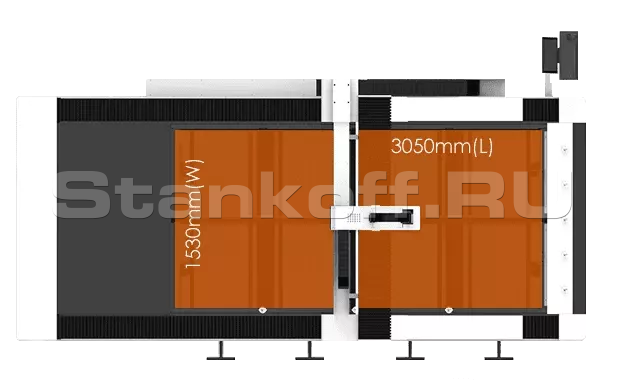

Ширина листа (X), мм	1500
Длина листа (Y), мм	3000
Ход по оси (Z), мм	135
Максимальная нагрузка на стол, кг	950
Исполнение тренажерного комплекса
Внешнее исполнение	Открытое
Стойка управления	Консольная
Тип станины	Сварная из листов и труб
Зональное дымоудаление	Есть
Толщина ламели, мм	3
Скоростные характеристики
Максимальная скорость хода, м/мин	120
Ускорение, G	1
Мощность сервопривода по оси X, Вт	1000
Мощность сервоприводов по оси Yх2, Вт	1000
Мощность сервоприводов по оси Z, Вт	750
Точность позиционирования (X, Y, Z), мм	±0,03
Точность повторного позиционирования (X, Y, Z), мм	±0,03
Программно-аппаратные характеристики

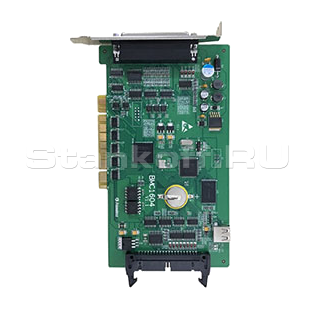

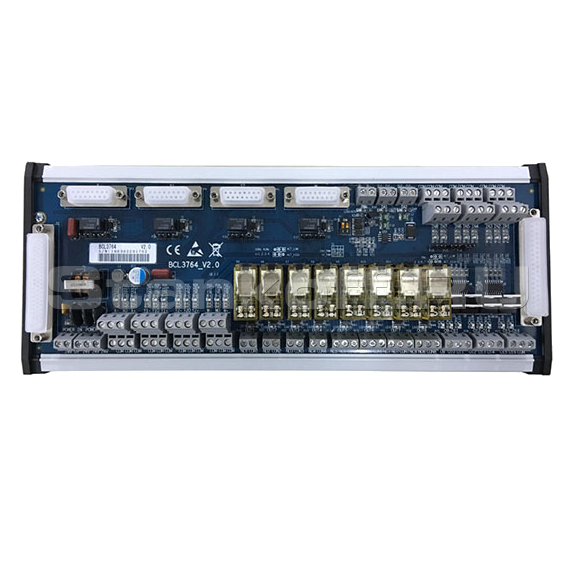

Программное обеспечение	FSCUT2000E
Совместимое программное обеспечение	Adobe Illustrator; AutoCad; Blender; CorelCAD; КОМПАС
Графические форматы	AI; DXF; GBX; LXD; PLT
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Потребляемая мощность, кВт	17
Сила тока, A	40
Мощность вытяжного вентилятора, кВт	1,5
Общие характеристики
Функция автоматического регулирования кислорода	Есть
Функция аварийной сигнализации низкого давления вспомогательного газа	Есть
Функция автоматической системы самоочистки сопла	Есть
Рабочие условия
Рабочая температура, °С	15 – 35
Рабочая влажность, %	<75
Габаритные параметры
Длина станка, мм	4550
Ширина станка, мм	2235
Высота станка, мм	1800
Вес нетто, кг	2300

Все характеристики

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Роман Кокшаров

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Применение

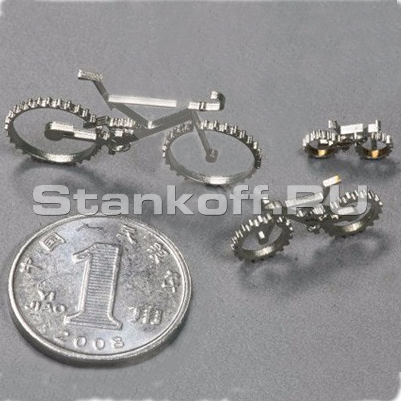

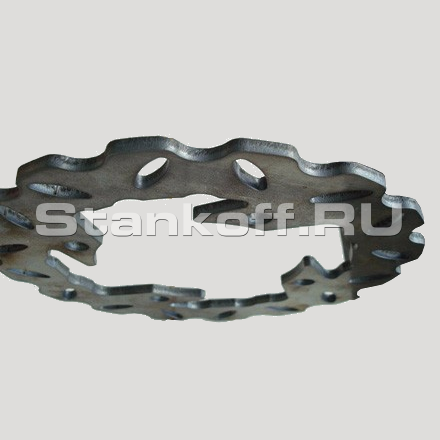

Тренажёрный комплекс по производственным технологиям «Оптоволоконный станок для резки металла» предназначен для практической подготовки студентов и специалистов по освоению операций управления, наладки и выполнения точной резки металлических заготовок с использованием лазерного излучения на основе оптоволоконного генератора в безопасной контролируемой среде и проверке на практике своих теоретических знаний.

Методические указания и перечень лабораторных работ, поставляемые в комплекте, позволяют организовать полноценный учебный процесс для подготовки специалистов по работе на оборудовании.

Методические материалы на базе курса для СПО

1. Базовая программа

«Оператор оптоволоконного лазерного станка»

Формат: теория + лабораторные работы на тренажёре

Цели обучения

Подготовка оператора начального уровня
Формирование безопасных навыков работы
Освоение базовых режимов резки

Ключевые модули

Принцип лазерной резки металлов
Устройство волоконного лазерного станка
Основы ЧПУ и интерфейс оператора
Подготовка DXF-файлов
Базовые режимы резки (сталь, нержавейка)
Охрана труда и лазерная безопасность
Практика: запуск программ, резка типовых деталей

Результат

Квалификация: Оператор лазерной резки (начальный уровень)
Готовность к работе под контролем мастера

2. Основная профессиональная программа

«Оператор-наладчик лазерных станков с ЧПУ»

Формат: практико-ориентированное обучение

Цели обучения

Подготовка специалиста, готового к самостоятельной работе
Освоение наладки и оптимизации процессов резки

Ключевые модули

Глубокое изучение кинематики станка
Параметры резки: мощность, фокус, скорость, газ
Типовые дефекты реза и их устранение
Работа с различными материалами и толщинами
Настройка автофокуса и системы газоподачи
Диагностика ошибок ЧПУ
Практика: подбор режимов, серийные задания

Результат

Квалификация: Оператор-наладчик лазерного оборудования
Готовность к трудоустройству на производство

3. Курс по безопасности и эксплуатации

«Промышленная и лазерная безопасность»

Темы

Классы лазерной опасности
Защита зрения и кожи
Газовое хозяйство
Аварийные ситуации
Эксплуатационная дисциплина

4. Краткие модульные программы

Программа	Часы	Назначение
Введение в лазерную резку	36	профориентация
Лазер vs плазма	36	сравнение технологий
Диагностика и обслуживание	72	техперсонал

5. Итоговая аттестация

Теория (тест)
Практика на тренажёре
Защита кейса (деталь / заказ / техпроцесс)

Особенности конструкции

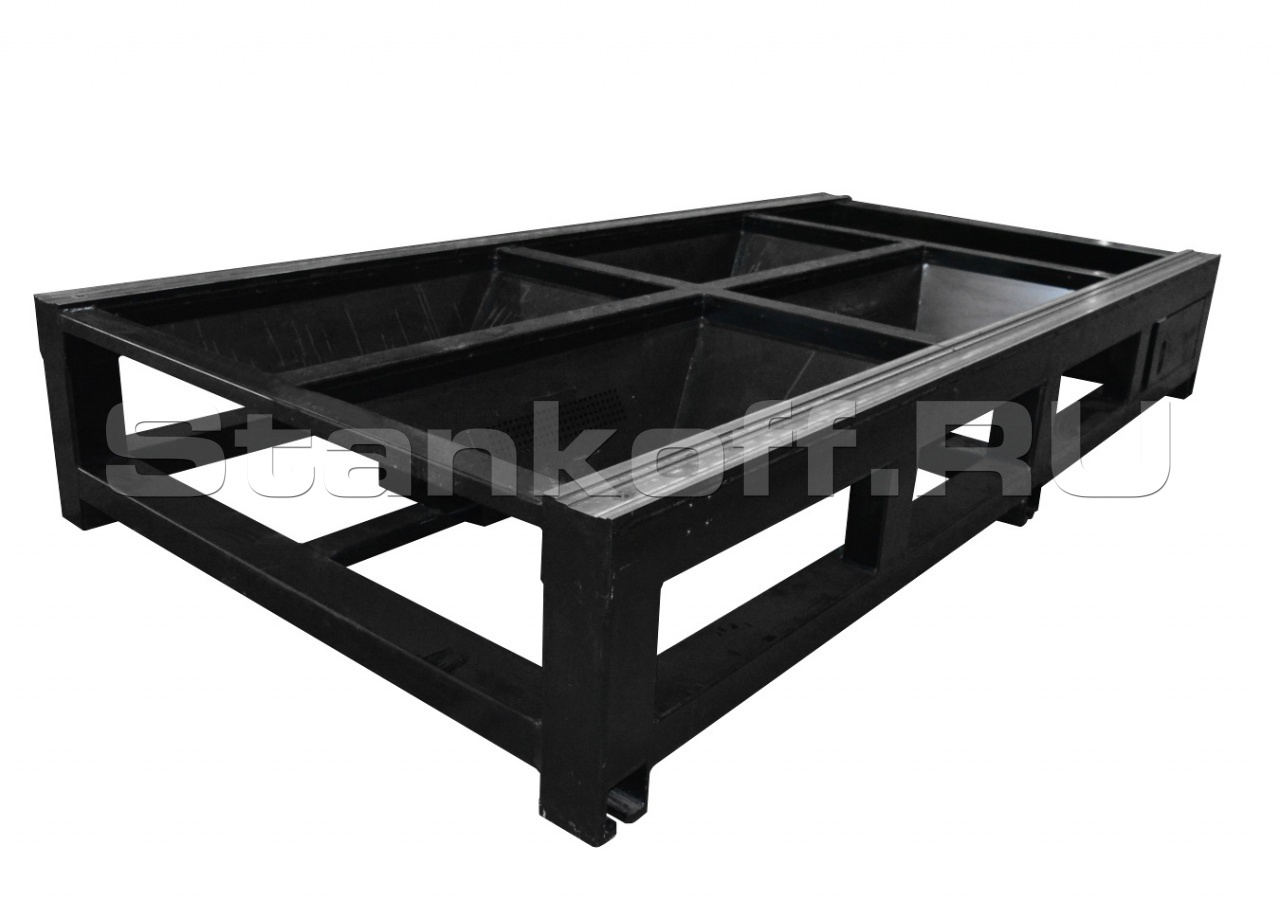

Сварная станина из стальных труб

Станина сварена из высококачественных труб прямоугольного сечения и снабжена дополнительным утяжелением. Для повышения точности и надежности станина станка прошла термический отпуск и была фрезерована и калибрована. Высокая прочность, устойчивость станины, обеспечивающие 20 лет работы без перекосов и деформации.

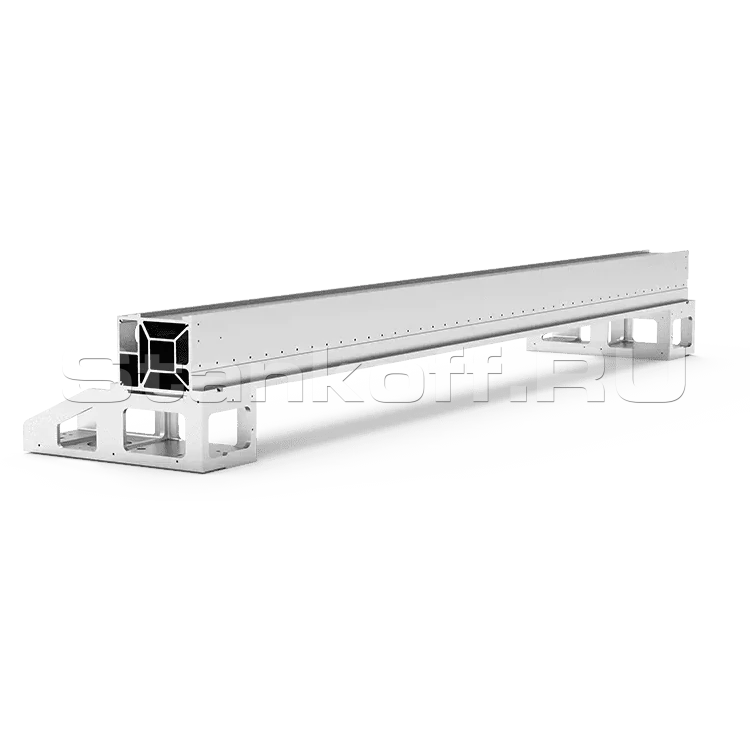

Литой алюминиевый портал

Высокопрочный литой портал 5-го поколения изготовлен из авиационного алюминия. Данный сплав отличается повышенной прочностью, легкостью, пластичностью и стойкостью к коррозии, благодаря особой методике закалки в течение длительного времени в агрессивной атмосферной среде, которую называют «эффектом старения».
Металл портала подвергается прессованию весом в 4300т. После закалки его прочность может достигать класса T6, что является показателем максимальной твердости и прочности сплава. Характеристики сплава не только существенно увеличивают срок эксплуатации портала, но и значительно увеличивают скорость обработки материала.

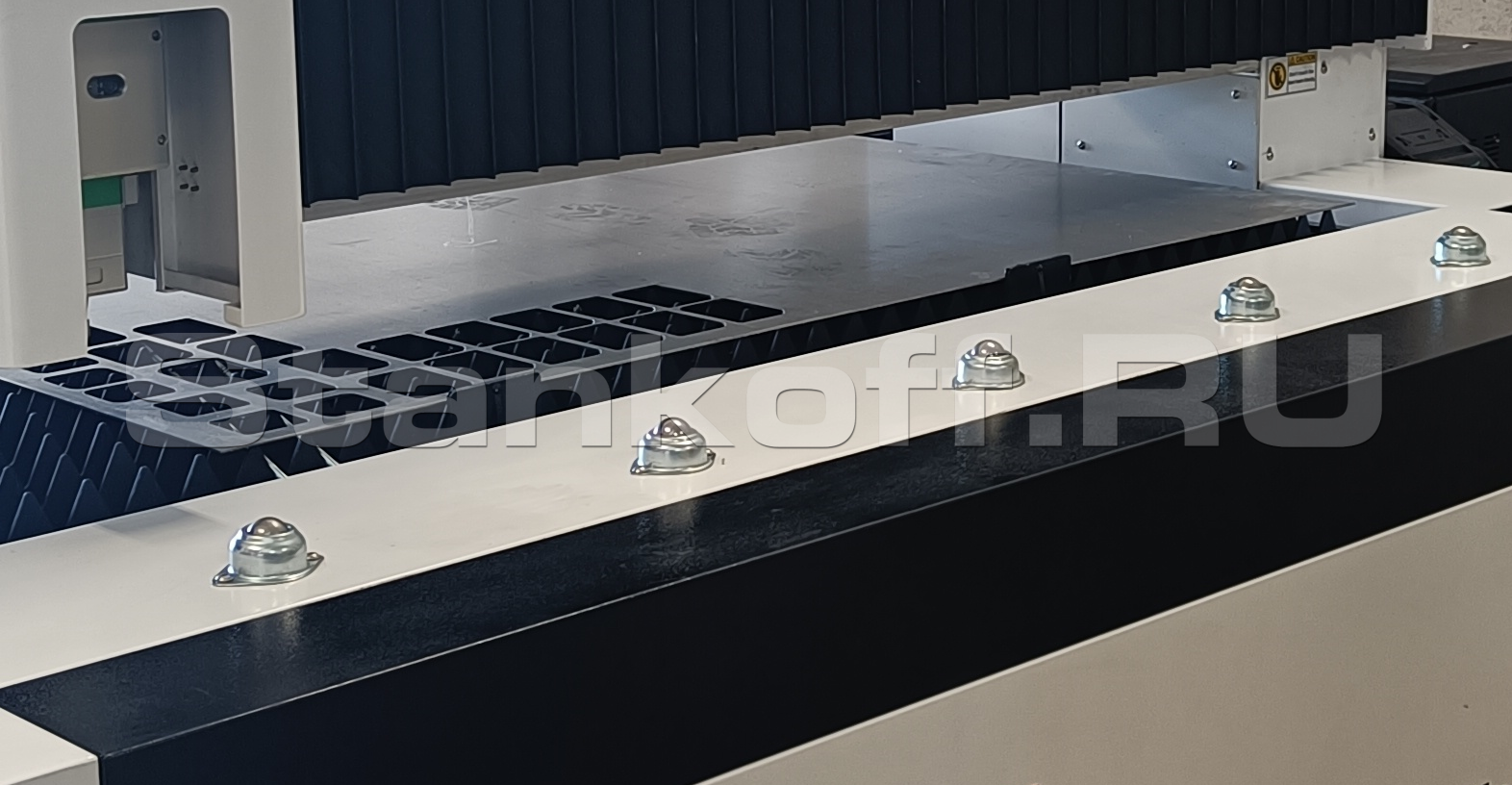

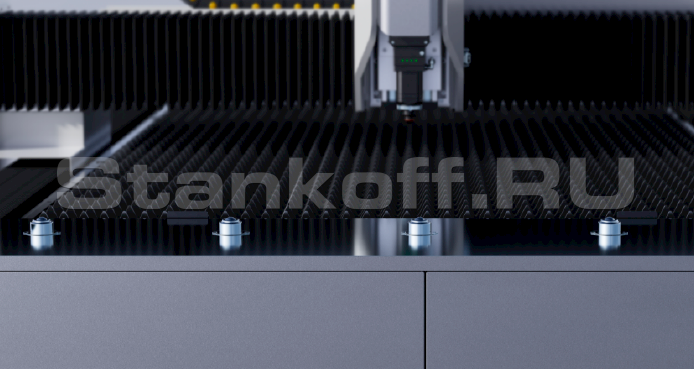

Ролики загрузки

На рабочем столе расположено несколько шаровых опор для облегчения легкости подачи. Еще одним способом подачи является ролик. После подключения газа ролик поднимается выше стола резки таким образом, чтобы обеспечить оптимальную подачу. Одним из важнейших преимуществ данной системы подачи является предотвращение царапин материала. Сокращает время погрузочно-разгрузочных работ на 10%.

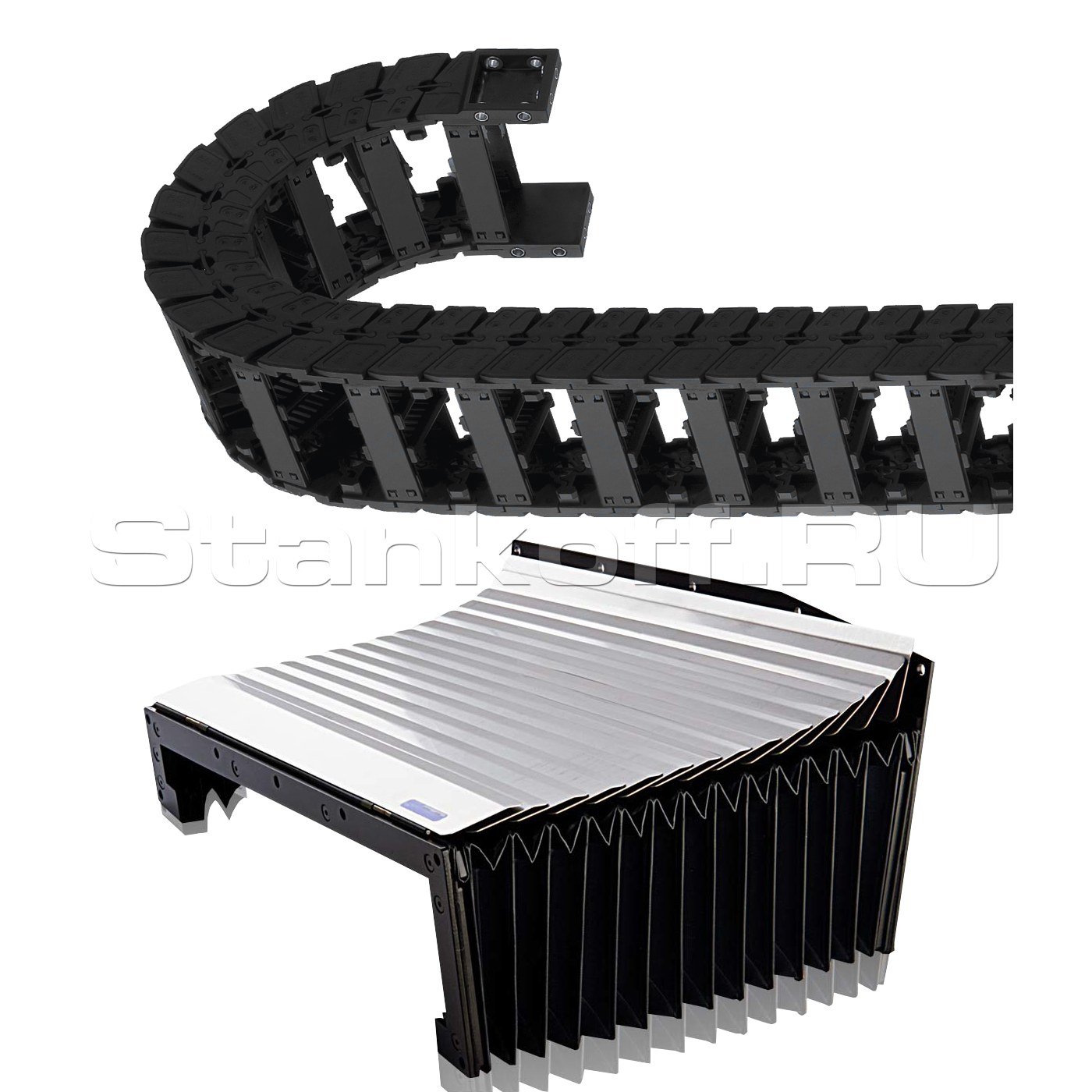

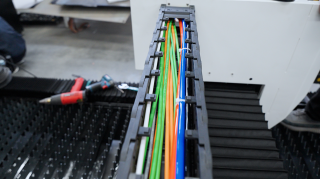

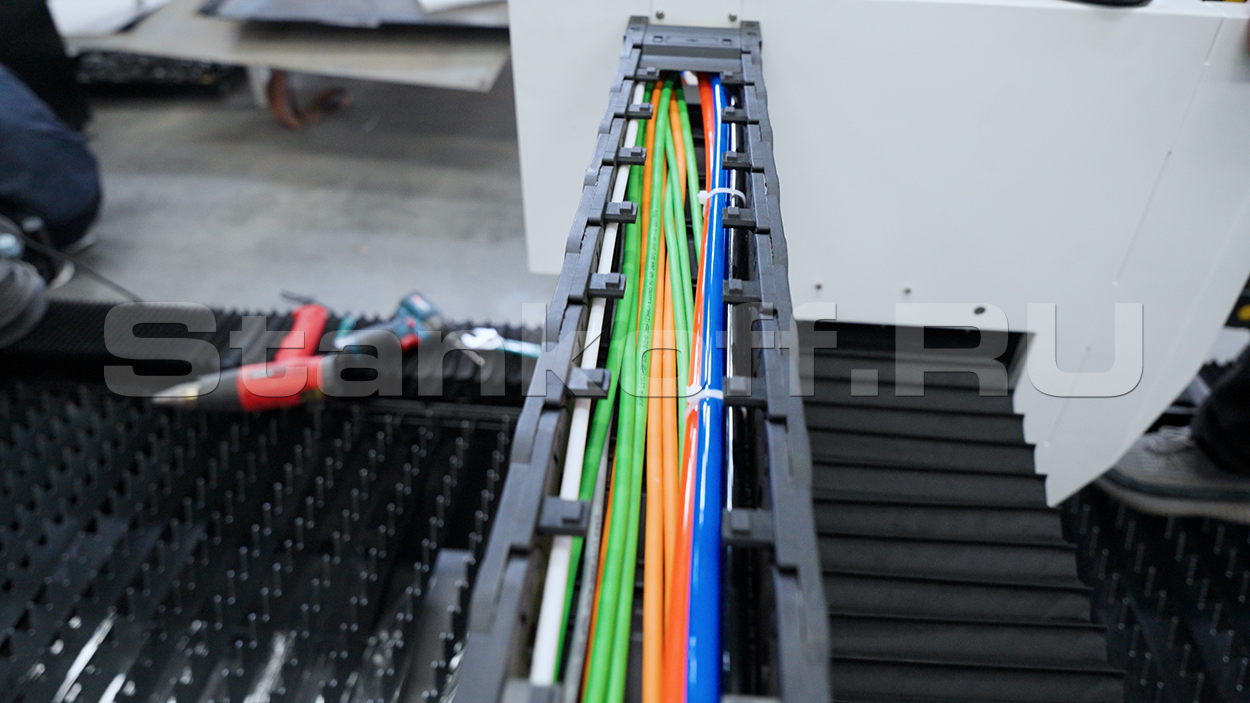

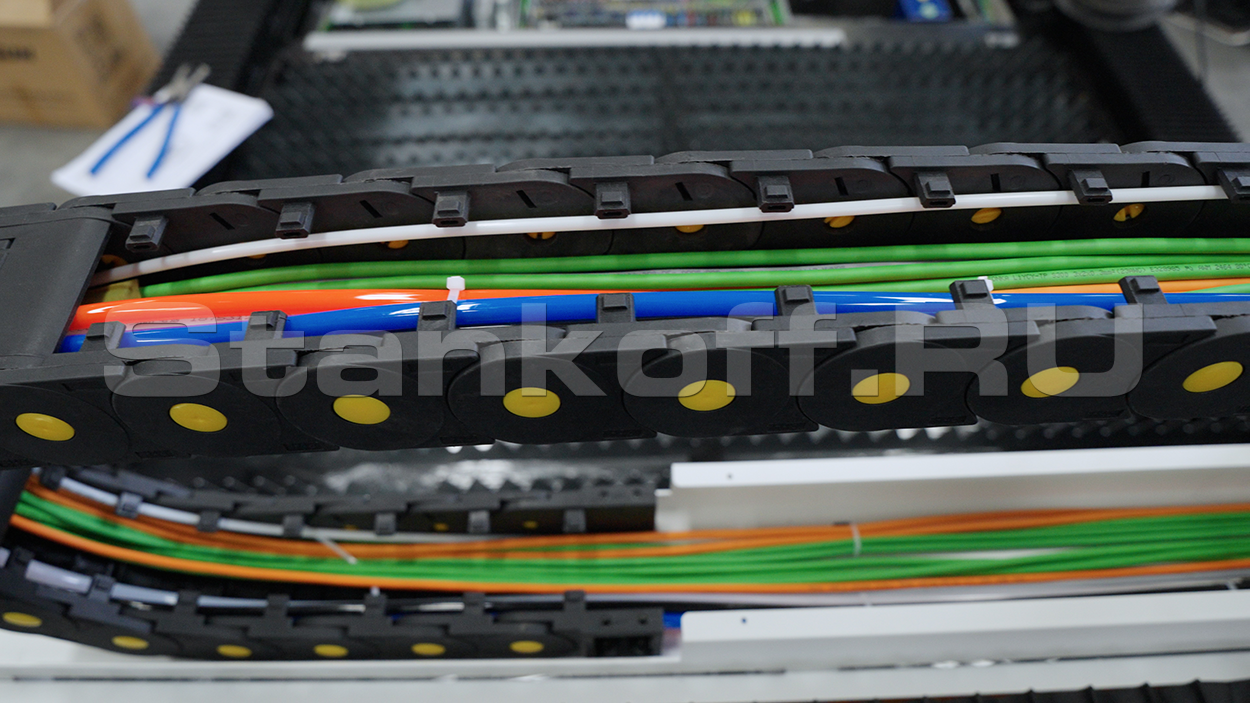

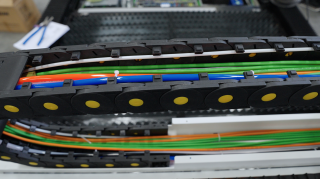

Гофрозащита и кабельные цепи

Направляющие и косозубые рейки станка закрыты гофрозащитными кожухами с металлическими накладками. Обычно используется только тканевая гофра, которая со временем прогорает и перестает выполнять грязезащитную функцию. Металлические накладки служат для предотвращения попадания окалины, искр, стружки на тканевую основу. Благодаря этому металлическому панцирю многократно увеличивается срок службы гофрированных кожухов.
Все кабели уложены в гибкие кабельные цепи.

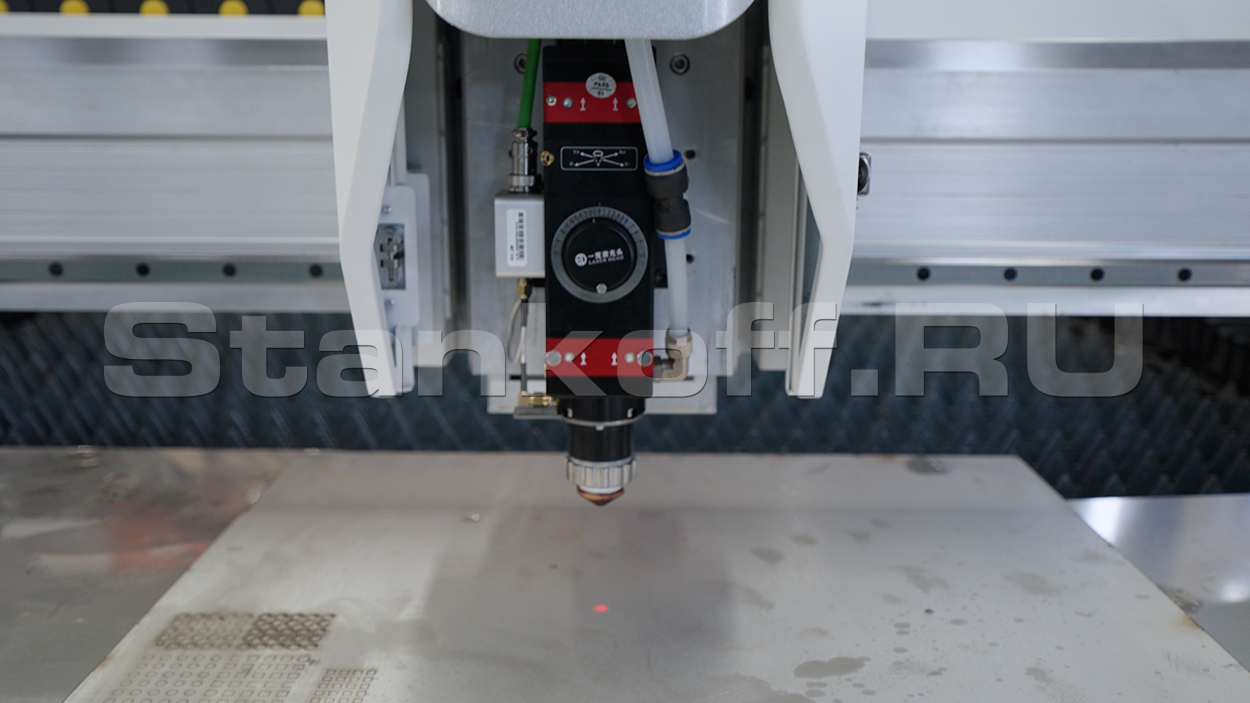

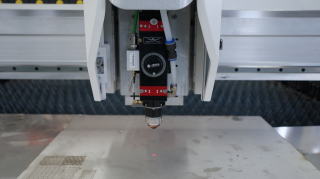

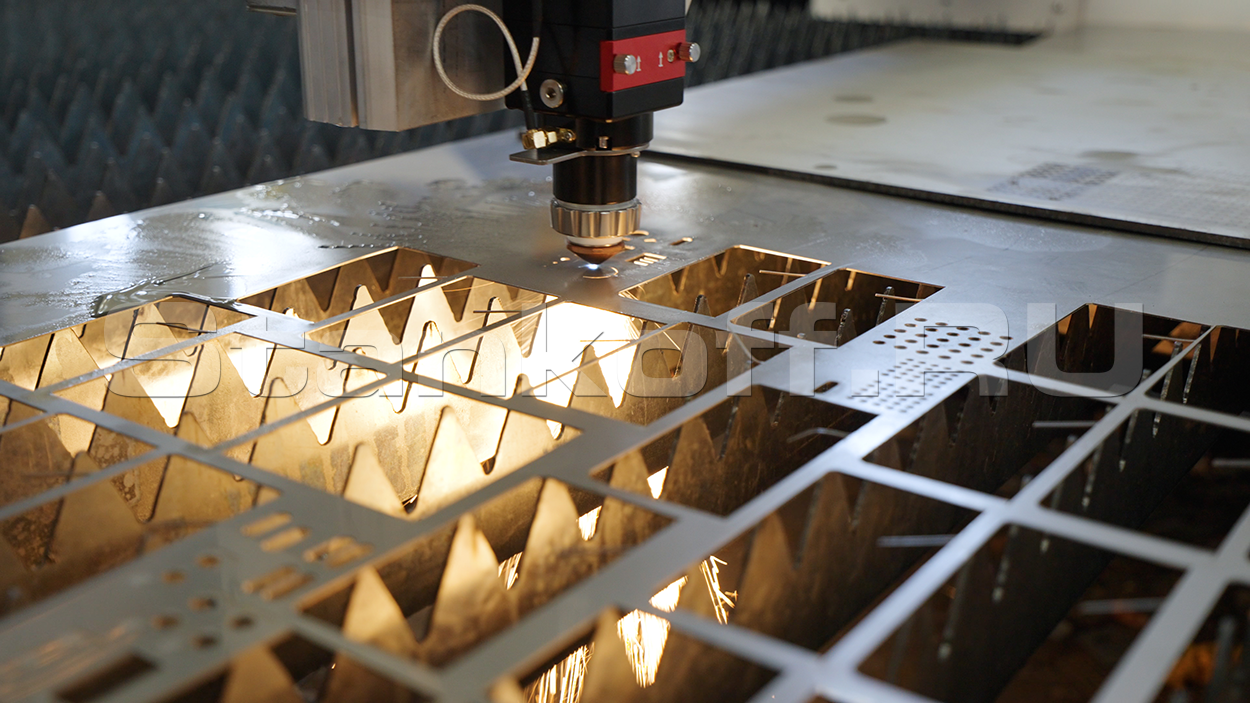

Режущая голова с автофокусом BOCI BLT310

BLT310 представляет собой высокоэффективную интеллектуальную головку для лазерной резки. Имеет конструкцию, предназначенную для предотвращения столкновений. В режиме реального времени осуществляет мониторинг выходного потока газа в процессе резки.

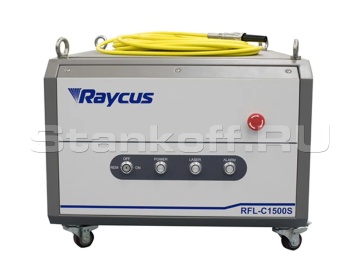

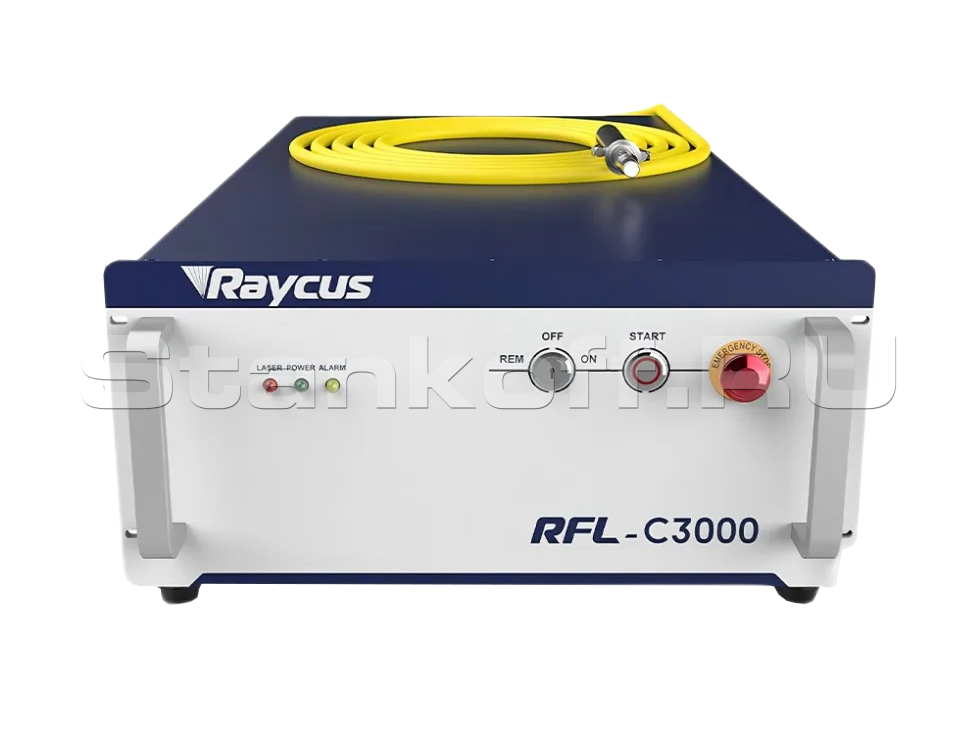

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

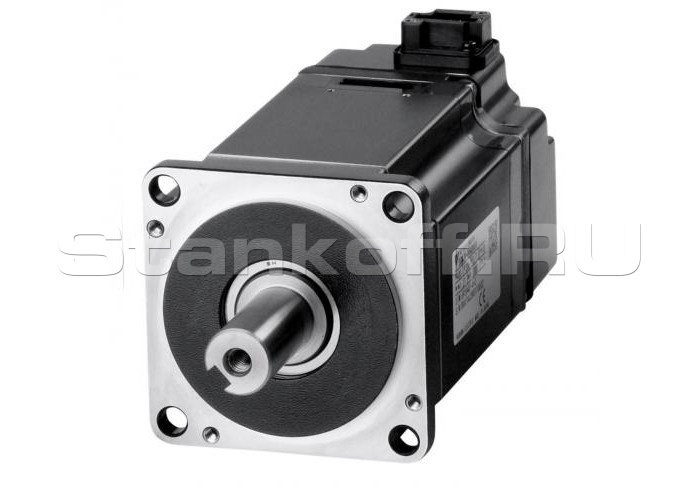

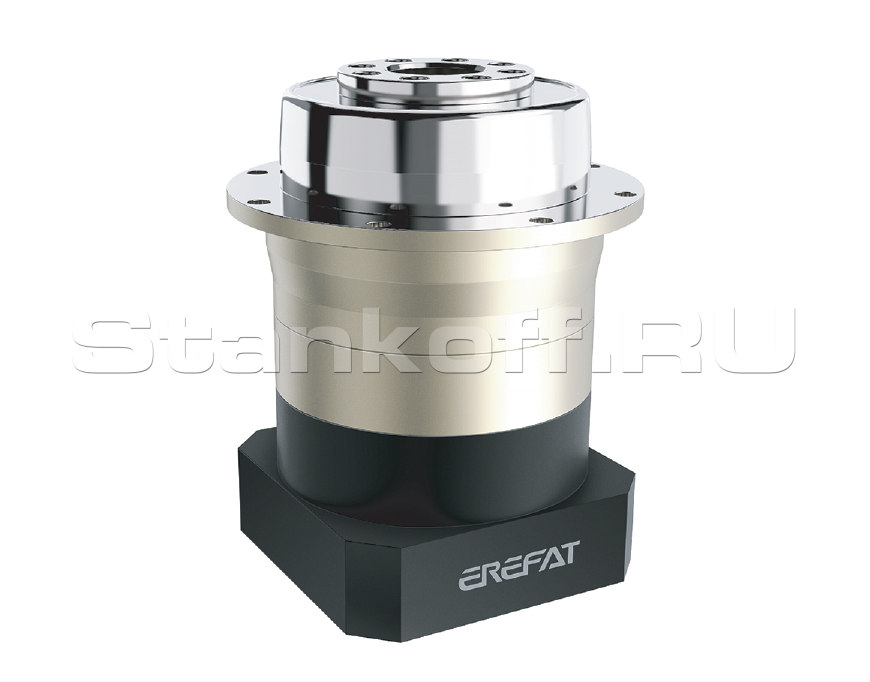

Сервоприводы по осям XY

Предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики.

Сервопривод по оси Z

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Сервоприводы имеют преимущества перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением.

Зубчатая передача «шестерня-рейка»

Зубчатые передачи характеризует:
• геометрическая точность всех размеров,
• прямизна, параллельность и перпендикулярность поверхностей,
• твердость закаленной поверхности, а также глубокий слой закалки.
Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Высокоточные направляющие

Перемещение лазерной головки осуществляется по линейным направляющим. Направляющие отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

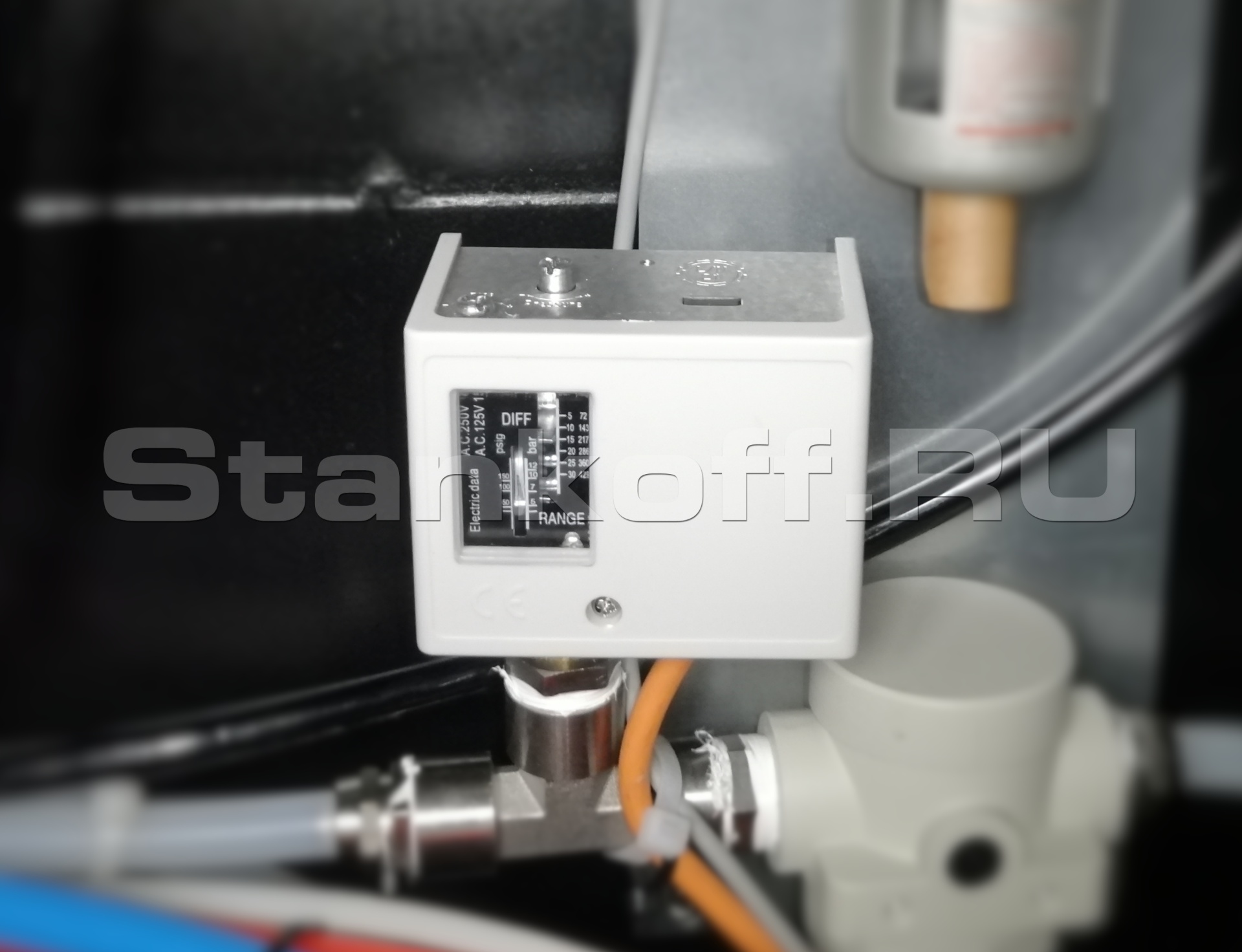

Датчик низкого давления

Датчик низкого давления нужен для предотвращения работы станка при низком давлении газа в случаях когда кончился баллон или оператор забыл включить подачу. При отсутствии газа резка идёт с порчей металла и высоким шансом повреждения компонентов режущей головы станка.

Пропорциональный клапан

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

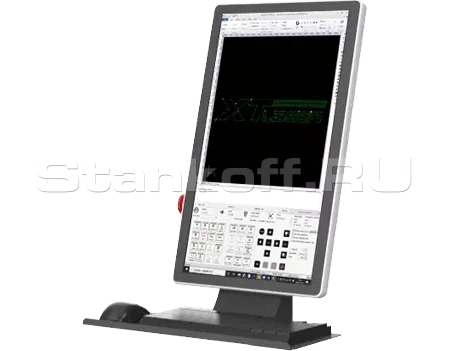

Современный вертикально-ориентированный экран

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

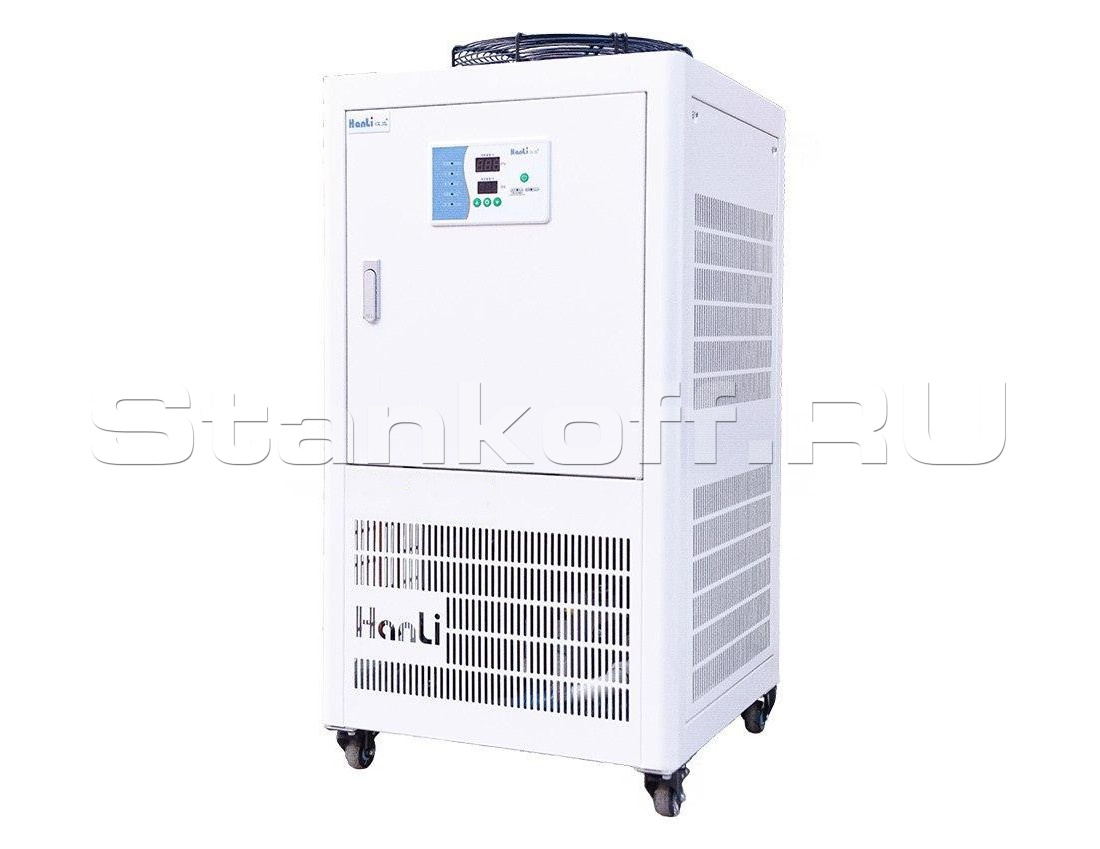

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Поддон для сбора продуктов резки

Удобный поддон на колесиках для сбора продуктов резки.

Характеристики

Лазерный источник
Мощность лазера, Вт	3000
Источник излучения	Raycus
Длина волны, Нм	1080
Качество луча, мрад	≤ 0,373
Срок службы лазера, моточасов	100000
Обрабатываемые материалы
Макс. толщина резки (нерж. сталь), мм	12
Макс. толщина резки (углерод. сталь), мм	25
Ширина листа (X), мм	1500
Длина листа (Y), мм	3000
Ход по оси (Z), мм	135
Максимальная нагрузка на стол, кг	950
Исполнение тренажерного комплекса
Внешнее исполнение	Открытое
Стойка управления	Консольная
Тип станины	Сварная из листов и труб
Зональное дымоудаление	Есть
Толщина ламели, мм	3
Скоростные характеристики
Максимальная скорость хода, м/мин	120
Ускорение, G	1
Мощность сервопривода по оси X, Вт	1000
Мощность сервоприводов по оси Yх2, Вт	1000
Мощность сервоприводов по оси Z, Вт	750
Точность позиционирования (X, Y, Z), мм	±0,03
Точность повторного позиционирования (X, Y, Z), мм	±0,03
Программно-аппаратные характеристики
Программное обеспечение	FSCUT2000E
Совместимое программное обеспечение	Adobe Illustrator; AutoCad; Blender; CorelCAD; КОМПАС
Графические форматы	AI; DXF; GBX; LXD; PLT
Диагональ монитора, дюйм	21,5
Электропитание
Напряжение, В	380
Потребляемая мощность, кВт	17
Сила тока, A	40
Мощность вытяжного вентилятора, кВт	1,5
Общие характеристики
Функция автоматического регулирования кислорода	Есть
Функция аварийной сигнализации низкого давления вспомогательного газа	Есть
Функция автоматической системы самоочистки сопла	Есть
Рабочие условия
Рабочая температура, °С	15 – 35
Рабочая влажность, %	<75
Габаритные параметры
Длина станка, мм	4550
Ширина станка, мм	2235
Высота станка, мм	1800
Вес нетто, кг	2300
