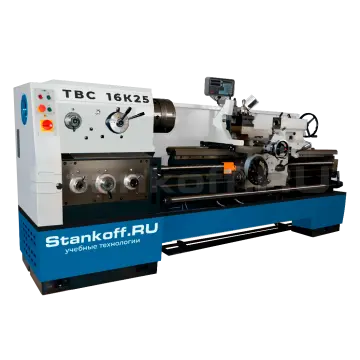

Тренажерный комплекс по производственным технологиям «Токарно-винторезный станок» ТВС-16K25

Тренажерный комплекс по производственным технологиям «Токарно-винторезный станок» ТВС-16K25 предназначен для обучения и отработки практических навыков токарной обработки различных материалов. Используется при изучении операций обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб, сверления, зенкерования и развертывания. Конструкция тренажерного комплекса, основанная на промышленном аналоге, обеспечивает надёжность, стабильность и безопасность работы, что позволяет эффективно осваивать производственные технологии в учебных условиях.

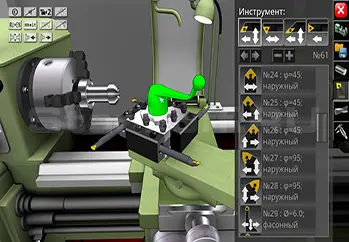

Позволяет проводить базовое ознакомление обучающихся машиностроительного профиля с принципами выполнения операций токарной обработки деталей и основами управления технологическим процессом. Интерактивный режим работы обеспечивает построение графической модели траекторий перемещения режущего инструмента в трехмерном пространстве и визуализацию процесса обработки детали. Функционал симулятора позволяет выполнять редактирование учебных проектов обработки, операции с файлами проектов, выбор параметров режущего инструмента, пошаговое и непрерывное выполнение операций, трехмерную визуализацию перемещений инструмента в рабочем пространстве станка, отображение процесса формирования поверхности детали, а также использование встроенных справочных материалов по технологии токарной обработки. Многоплатформенная поддержка позволяет использовать программный продукт на интерактивных досках, планшетах, смартфонах и персональных компьютерах, обеспечивая гибкость и доступность образовательного процесса.

Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.

1. Наглядные пособия

Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе тренажерного комплекса и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.

2. Стенды

Учебные стенды для демонстрации важных аспектов работы на тренажерном комплексе и его устройства. Они могут включать макеты и схемы с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов комплекса, таких как шпиндель, суппорт, пиноль и других компонентов.

3. Планшет для обучающего контента

Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы тренажерного комплекса, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.

4. Панель оператора

Панель представляет собой физическую имитацию элементов управления тренажерным комплексом, включая рукоятки, кнопки и переключатели. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей, привыкать к расположению элементов и корректному выполнению операций.

Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на тренажерном комплексе и способствуют практическому освоению навыков.

• Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
• Закаленный шпиндель из высокопрочной легированной стали;
• Закалённые и шлифованные зубчатые колеса и шестерни;
• Регулируемая муфта перегрузки ходового винта;
• Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
• Минимальная скорость вращения шпинделя - 9 об/мин;
• Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
• Подача СОЖ в зону резания, галогеновый светильник;
• Тормоз шпинделя;
• Цельнолитая тумба.

• Цельнолитая станина;
• 3-х кулачковый патрон Ø250 мм с дополнительным комплектом кулачков;
• 4-х кулачковый патрон Ø320 мм;
• Ускоренная продольное и поперечное перемещение;
• Планшайба;
• Подвижный люнет;
• Неподвижный люнет;
• Упорный задний центр МТ5;
• Центральный переходной конус МТ№ 6/5;
• Система подачи СОЖ в зону резания;
• Регулируемый позиционный упор по оси Z;
• Галогеновый светильник;
• 4-х позиционный резцедержатель;
• Защитное ограждение патрона;
• Защитное ограждение от разбрызгивания жидкости;
• Ножной тормоз шпинделя;
• Приводные ремни;
• Руководство по эксплуатации;
• 2-х осевое устройство цифровой индикации;
• Комплект инструмента: масленка, 2 шлицевых ключа, ключ патрона, ключ резцедержателя, 3 шестигранных ключа;
• Тренажерный комплекс;
• Цифровой двойник.
