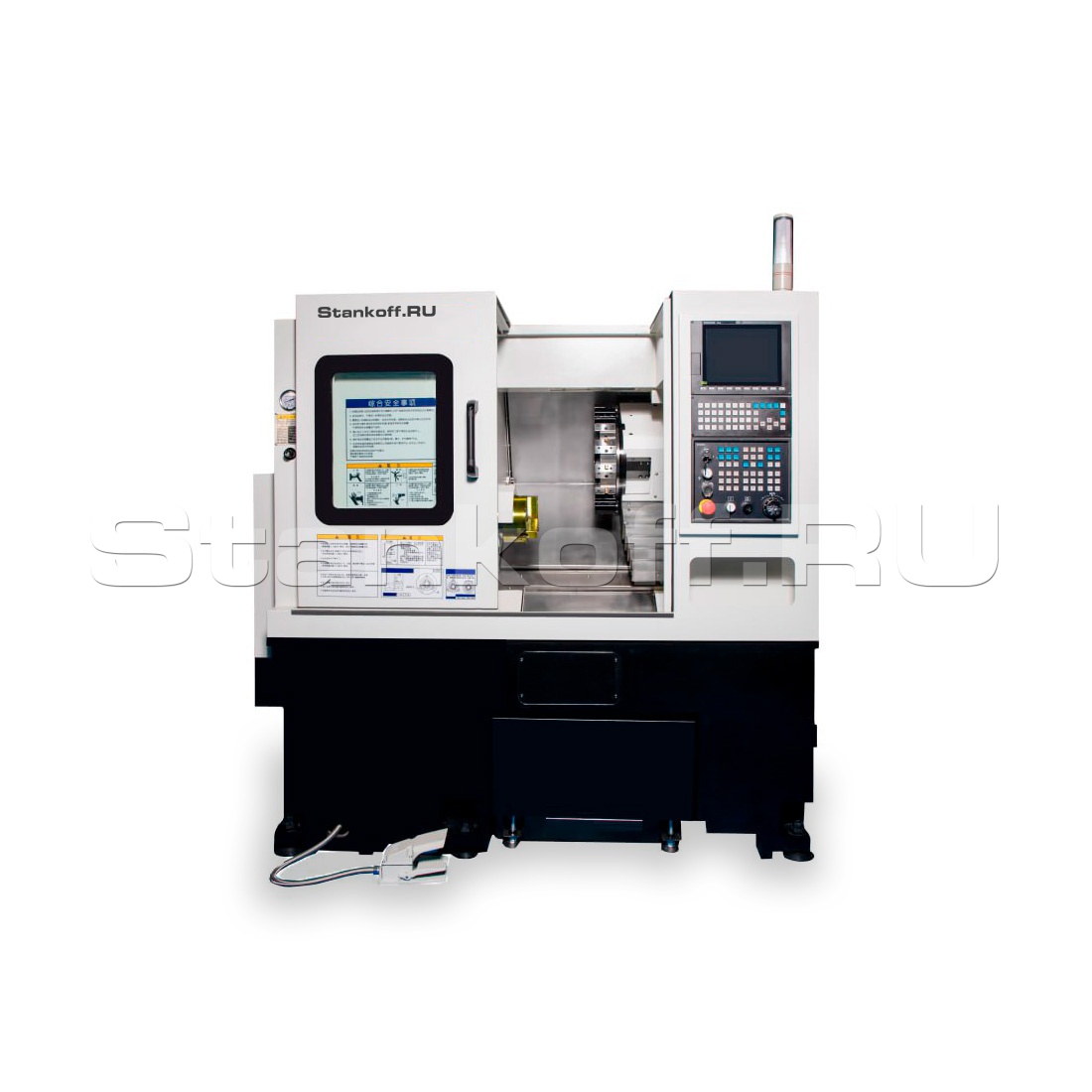

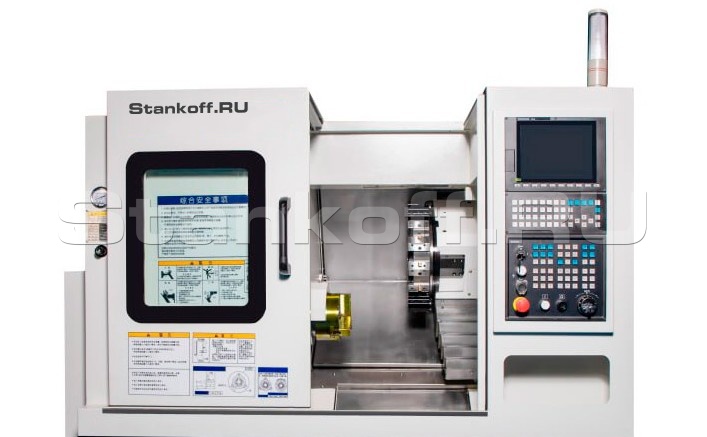

Токарный обрабатывающий центр ST150/550

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Илья Долгушин

Хотите мы Вам перезвоним? Да

Токарный обрабатывающий центр ST150/550 — это высокоточное и высокоскоростное оборудование нового поколения, специально адаптированное для учебных целей. Станок соответствует мировым стандартам и позволяет изучать современные технологии обработки, применяемые в таких отраслях, как автомобилестроение, электроника, аэрокосмос и приборостроение.

Модель ST150/550 оснащена высокопроизводительным электрошпинделем с интеллектуальной системой охлаждения, обеспечивающей низкую вибрацию, стабильную температуру и высокую точность. Это даёт возможность демонстрировать студентам реальные производственные процессы.

В качестве системы ЧПУ используется FANUC — промышленный стандарт, хорошо подходящий для обучения будущих специалистов. Эргономичная конструкция упрощает обслуживание и делает эксплуатацию удобной и безопасной в учебной среде.

Преимущества

  • Высокая жёсткость и стабильность станины рассчитаны по результатам статического и динамического анализа, обеспечивая точность при тяжёлой и скоростной обработке.
  • Прецизионные линейные направляющие на всех осях обеспечивают плавное и быстрое движение.
  • Централизованная автоматическая система смазки продлевает срок службы узлов.
  • Сервоприводной револьверный суппорт минимизирует время смены инструмента в любом положении.
  • Увеличенный диаметр оси и усиленное крепление держателей обеспечивают стабильность при обработке.
  • Низкие вибрации, низкое энергопотребление и стабильная температура благодаря интеллектуальной системе охлаждения.
  • Сервоуправляемая задняя бабка. Программируемое усилие подачи через ЧПУ обеспечивает точное и автоматическое позиционирование.

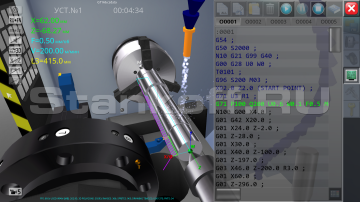

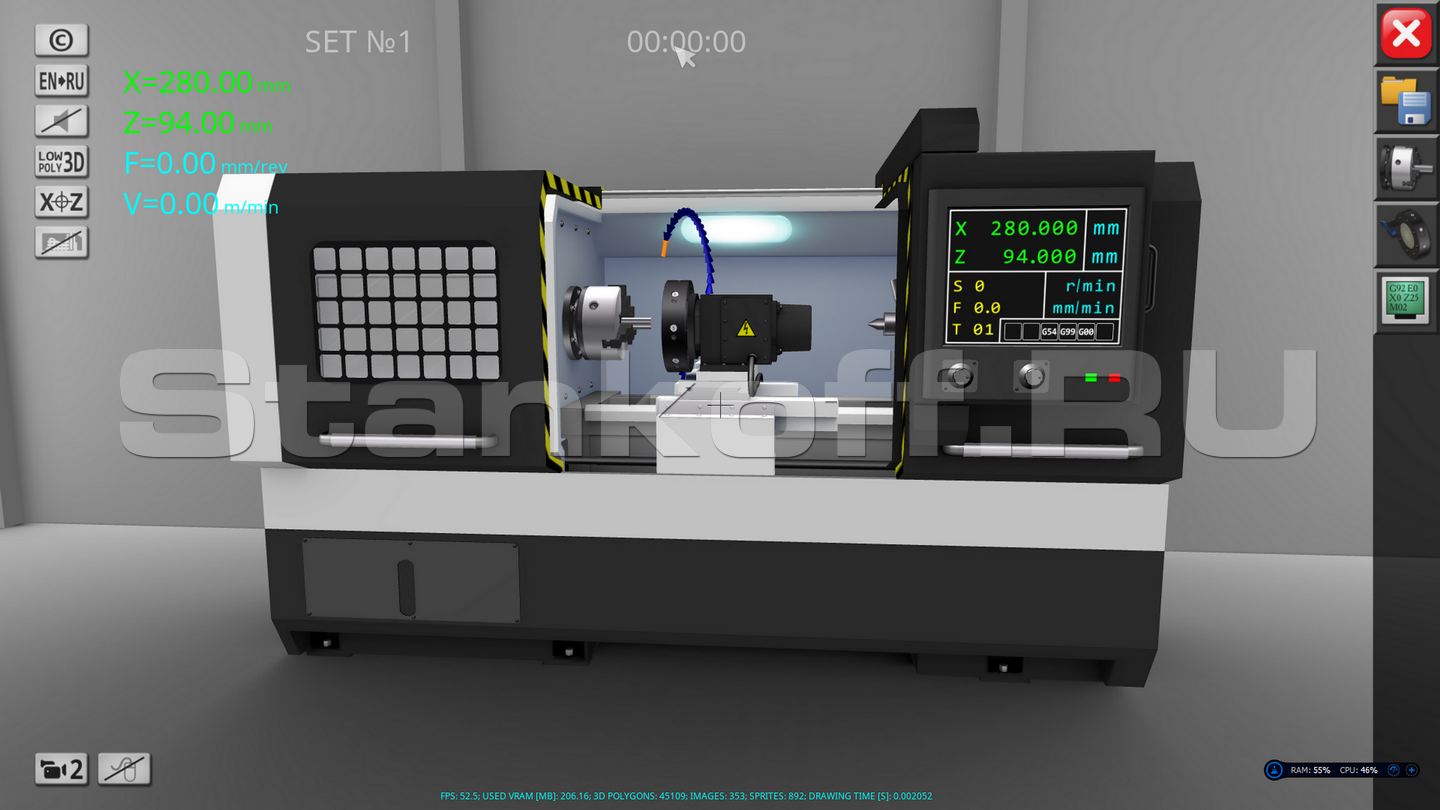

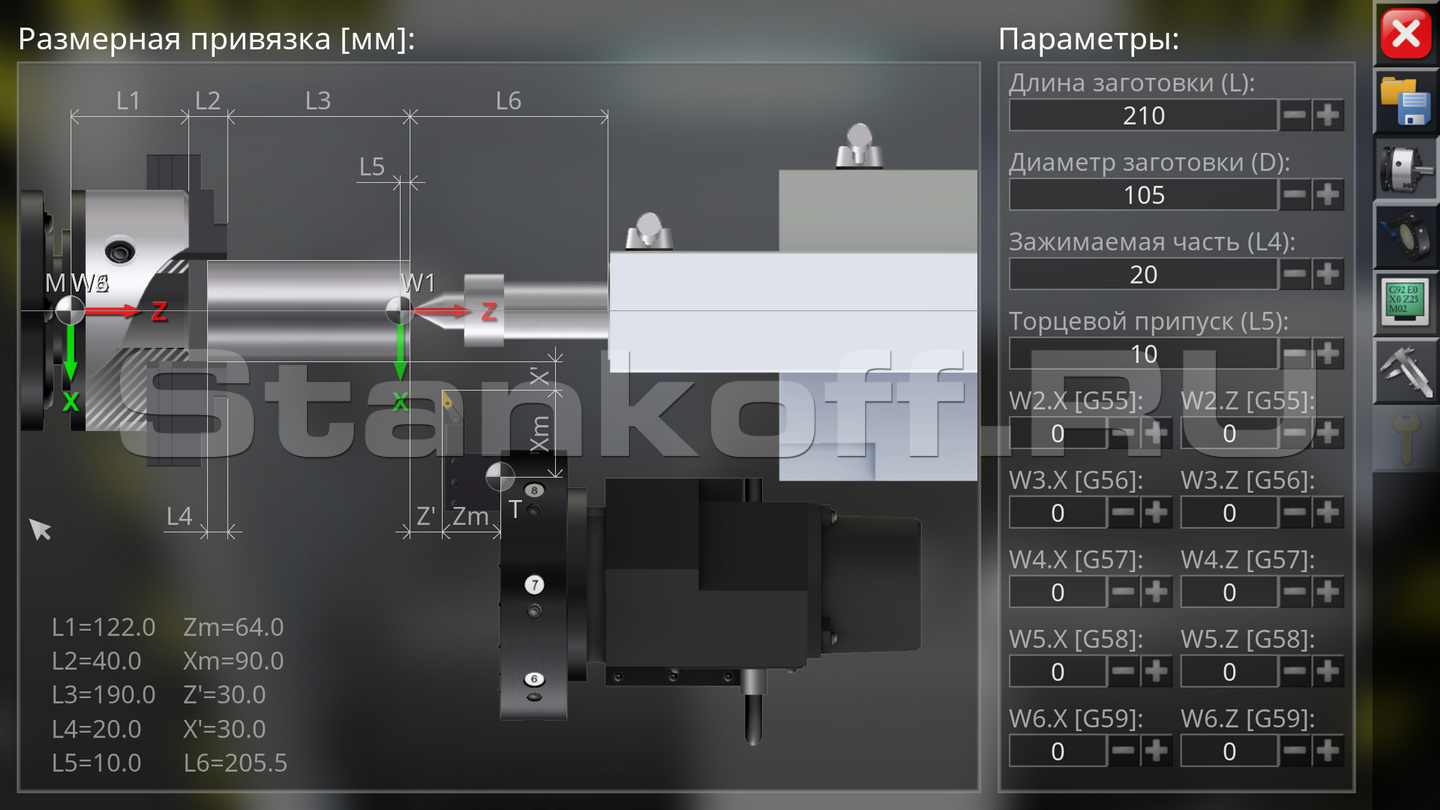

Симулятор токарного станка с ЧПУ

Позволяет проводить базовое ознакомление начинающих специалистов машиностроительного профиля с принципами программирования операций токарной обработки деталей с использованием стандартного (ISO) G-кода. В симуляторе реализована поддержка токарных циклов Fanuc (система кодов A).

Интерактив дает возможность проводить синтаксический анализ (парсинг) кода управляющих программ с целью построения графической модели траекторий режущего инструмента в трёхмерном пространстве.

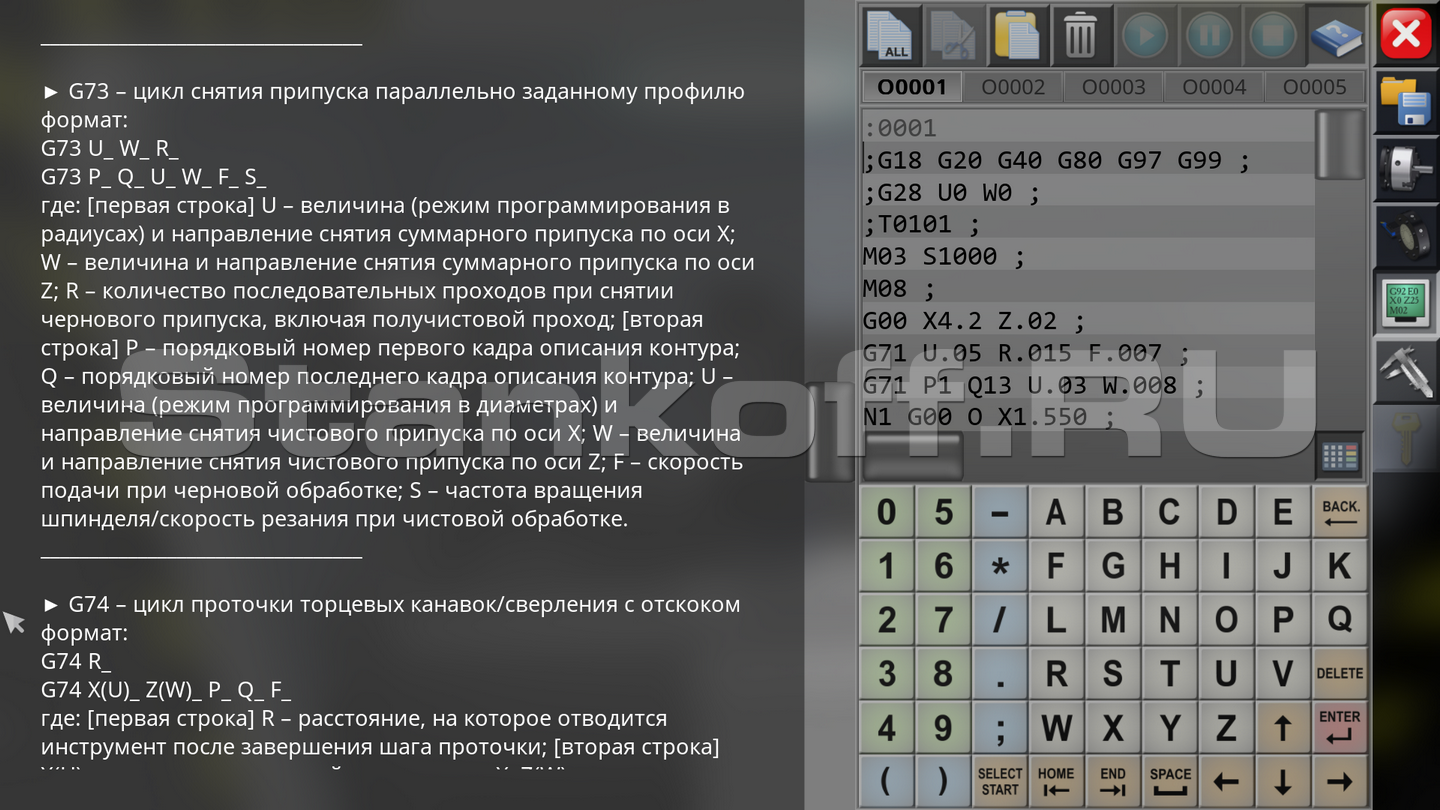

Функционал позволяет осуществлять редактирование кода управляющих программ токарного станка, операции с файлами управляющих программ, выбор параметров режущего инструмента, непрерывное выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве станка, упрощённая визуализация обрабатываемой поверхности детали, краткое справочное руководство по использованию G-кода.

В основу трёхмерной имитационной модели заложен токарный станок с классической компоновкой узлов, оснащенный системой ЧПУ, 6-ти или 8-ми позиционной револьверной головкой, трёхкулачковым патроном, задней бабкой, системой подачи смазочно-охлаждающей жидкости и другими узлами. Обработка материала выполняется по двум осям в горизонтальной плоскости станка.

Многоплатформенная поддержка позволяет использовать программный продукт на различных вычислительных устройствах, включая интерактивные доски, смартфоны, планшетные и настольные компьютеры, что, в свою очередь, повышает гибкость и мобильность образовательного процесса, соответствуя современному уровню информатизации образования.

Методические указания

Методические указания содержат пошаговые инструкции и упражнения, необходимые для эффективного освоения практических навыков. Материалы разработаны опытными специалистами и соответствуют современным требованиям к профессиональной подготовке.

Паспорт

Полный пакет документации, включающий паспорт на оборудование и технические характеристики.

Графический интерфейс пользователя программы реализован на русском и английском языках

Опционально

Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.

1. Наглядные пособия

Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе станка и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.

2. Стенды

Учебные стенды для демонстрации важных аспектов работы на токарном станке и его устройства. Они могут включать макеты и схемы станка с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов станка, таких как шпиндель, суппорт, пиноль и других компонентов.

3. Планшет для обучающего контента

Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы станка, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.

4. Панель оператора

Панель представляет собой физическую имитацию элементов управления станком, включая рукоятки, кнопки и переключатели, что помогает студентам освоить управление оборудованием без необходимости использования самого станка. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей станка, привыкать к расположению элементов и корректному выполнению операций.

Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на токарном оборудовании и способствуют практическому освоению навыков без рисков, связанных с реальной работой на станке.

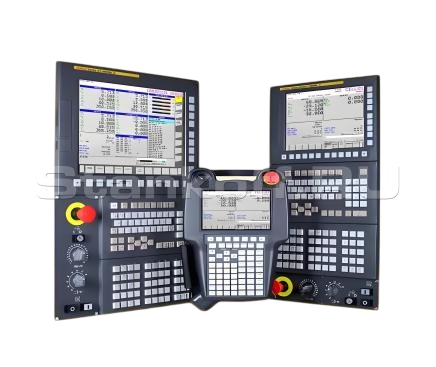

Система ЧПУ FANUC0i-TF Plus

Система ЧПУ FANUC0i-TF Plus— система числового программного управления для токарных станков. Она отличается высокой надежностью и гибкостью. Основные характеристики включают:

  • Высокая производительность и стабильность;
  • Интуитивно понятный интерфейс оператора;
  • Поддержка различных протоколов связи, таких как Ethernet и FOCAS;
  • Поддержка многоосевых и многоканальных операций;
  • Функции для повышения точности и производительности, такие как контроль вибрации и компенсация температурных изменений.
Макс. общее количество осей управления 3/4/5
Минимальный задаваемый шаг, мм 0,001
Минимальный управляющий шаг, мм 0,001
Точность отображаемого значения, мм 0,0001
Дисплей, дюйм Цветной 10,4
Мотор Энкодер
Интерфейс подключения Ethernet/USB
Режимы MDI, AUTO, JOG, HAND, REF,EDIT
Режим редактирования Редактирование ISO в режиме онлайн
PLC система, шаг 24 000
Максимальное количество режущих элементов 128/256
Ручная подача рукояткой, мм 0.1/0.01/0.001
Резервное копирование данных Flash ROM
Скорость ускорения считывания 0%-150%
Перенос данных 0%-150%
Ввод/ вывод данных USB и CF-карта

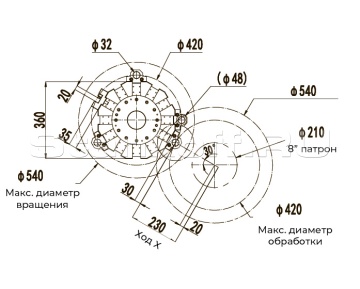

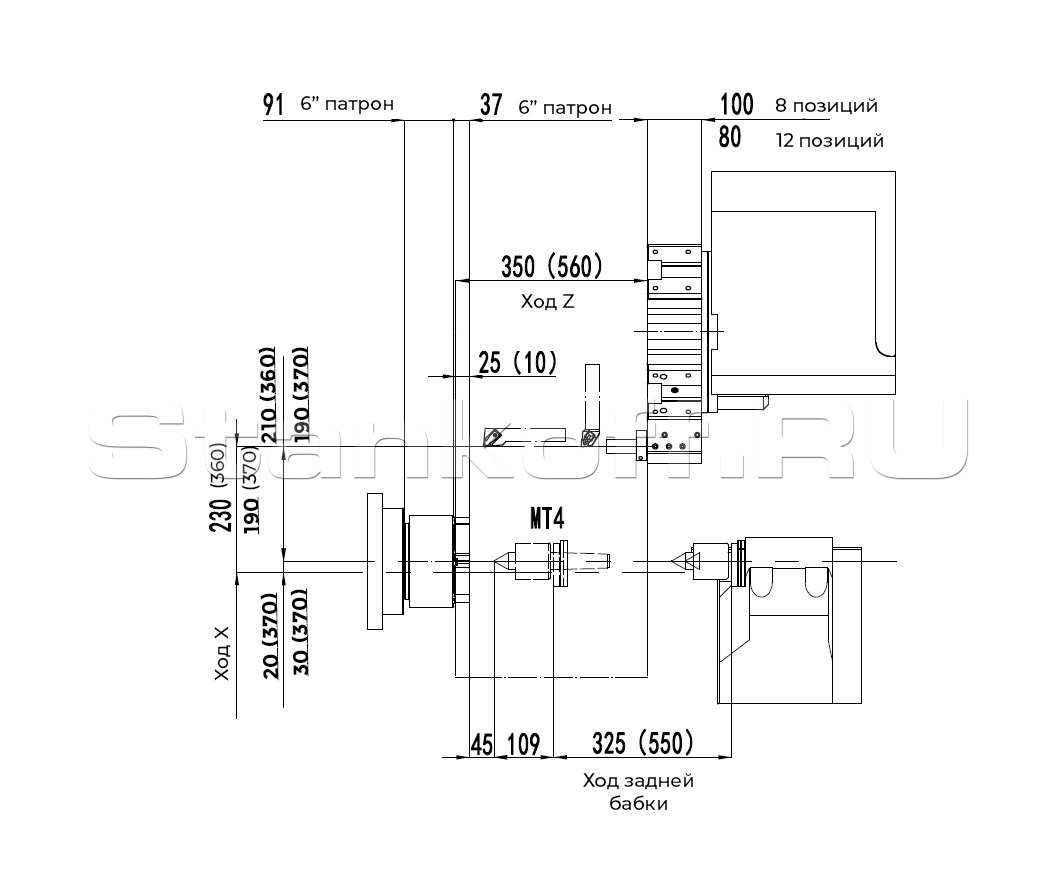

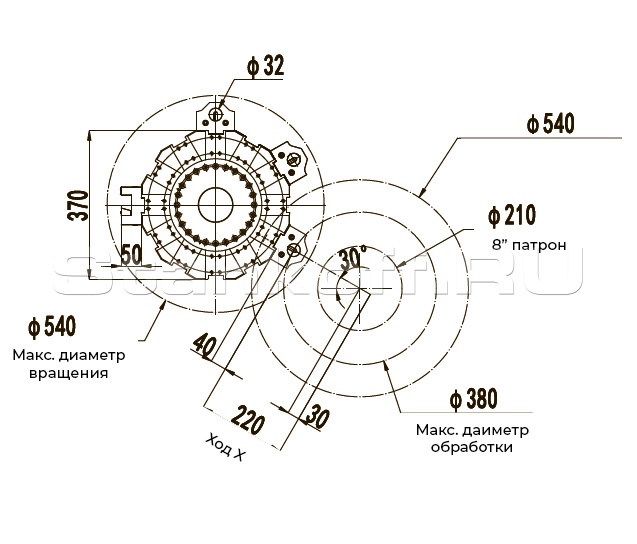

Рабочая зона

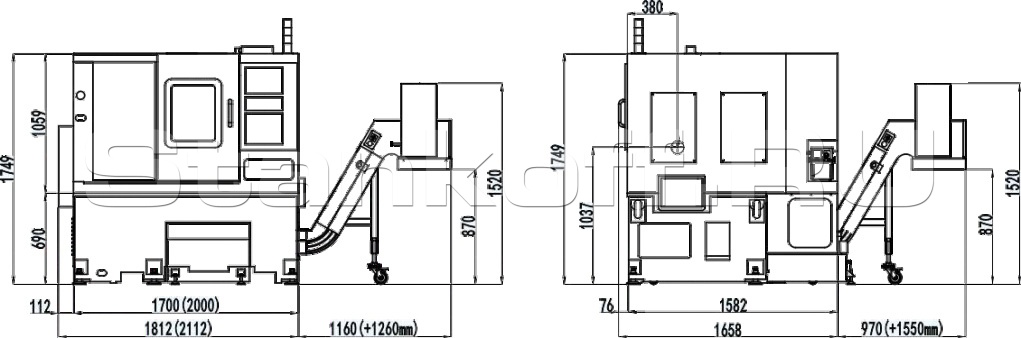

Габаритные размеры

Комплектация

  • Система ЧПУ FANUC 0i-TF Plus ;
  • Гидравлический 6-ти дюймовый кулачковый патрон;
  • 12-ти позиционный инструментальный барабан;
  • Водяной чиллер шпинделя;
  • LED подсветка рабочей зоны;
  • Принадлежности для фундамента;
  • Инструменты для крепления;
  • Стандартные держатели инструмента;
  • Трехцветная сигнальная лампа;
  • Функция аварийной остановки;
  • Педаль управления гидравлическими узлами;
  • Защита от перегрузки;
  • Кабинетная защита со стальной передней дверью;
  • Насос СОЖ 550W;
  • Автоматическая система смазки;
  • Воздушное охлаждение шпинделя.

Стандартная комплектация


Гидравлический 6-ти дюймовый патрон

Гидравлический 6-ти дюймовый патрон

Высококачественный патрон. Быстрый и точный зажим заготовки. Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд. Проходное отверстие для работы с длинными заготовками. Изготовлен из высококачественной легированной стали. Регулируемое усилие зажатия.

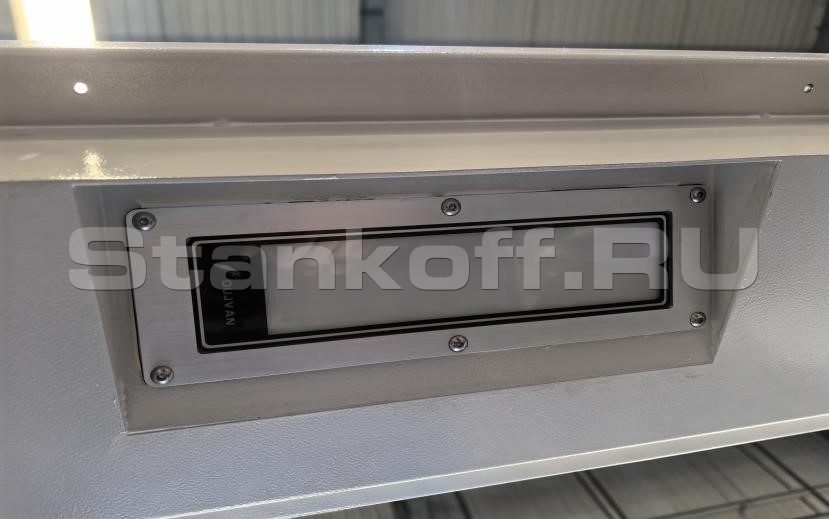

LED подсветка рабочей зоны


Современное светодиодное освещение. Пылевлагозащищенный специальный станочный светильник. Полное освещение рабочей зоны станка.

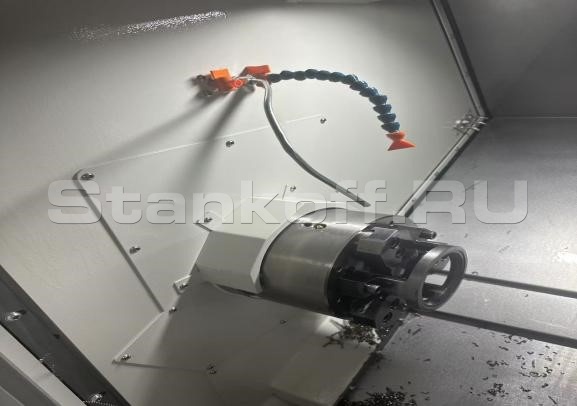

Система подачи СОЖ

Используется для снижения температуры резания и износа инструмента. Она эффективно уменьшает тепловыделение в процессе обработки, защищает точность и срок службы станка, а также повышает эффективность и качество обработки. Система охлаждения включает в себя масляный насос для подачи охлаждающей жидкости. В данной модели используется насос для охлаждающей воды мощностью 550 Вт и с производительностью до 2 м³/ч.

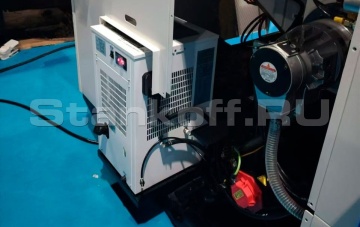

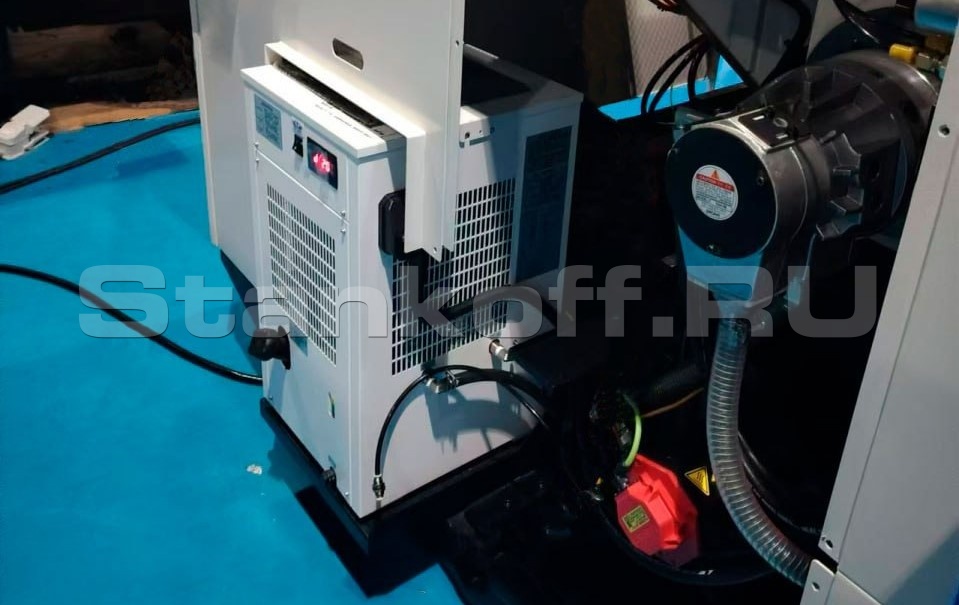

Водяное охлаждение шпинделя (чиллер)

Отличается более сложной конструкцией, но незаменим в производственных условиях. Его использование оправдано и эффективно.

Кабинетная защита со стальной передней дверью

Полностью закрытая рабочая зона с защитными устройствами. Передняя стальная дверь. Максимальная защита персонала. Защита от попадания внутрь станка пыли, влаги и посторонних предметов.

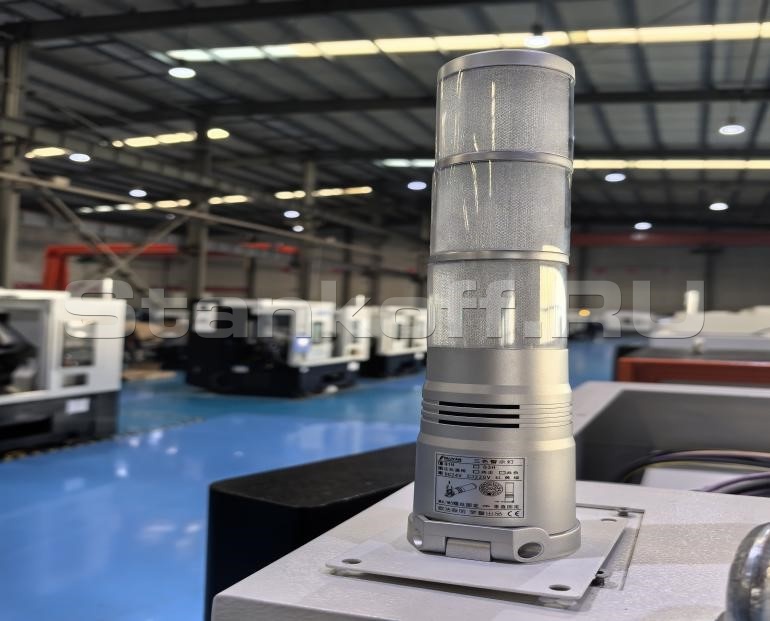

Трехцветная сигнальная лампа

Цветовая индикация текущего состояния станка. Удаленно сообщает оператору о состоянии режима работы. Современный дизайн.

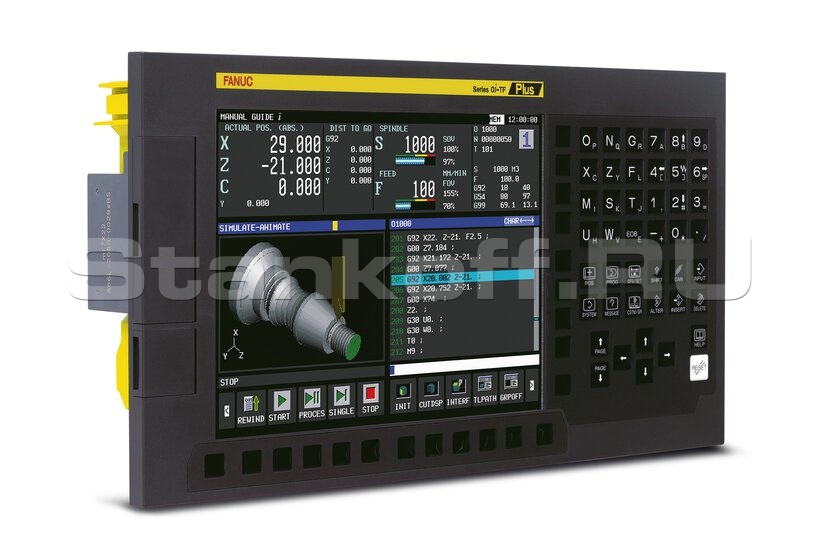

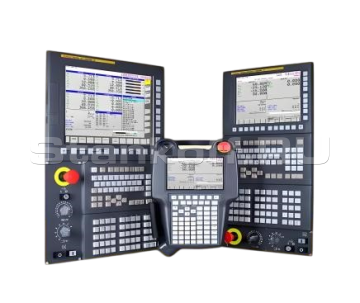

ЧПУ Fanuc 0i-TF Plus

• Интегрированный контроллер. Оснащен самым современным методом связи M3, что обеспечивает отличную производительность;
• Пробная обработка, мониторинг процесса обработки, простота в обучении и использовании;
• Доступен USB-порт, а также полный интерфейс ПК для ввода/вывода;
• Функция высокоскоростного и высокоточного предварительного чтения одиночных блоков: до 4000 одиночных блоков, объем памяти 4 ГБ, максимальное количество I/O — 128/128. Оснащен абсолютным позиционным энкодером. Минимальная единица управления командой — 0,1 мкм. Многоязычный интерфейс управления.

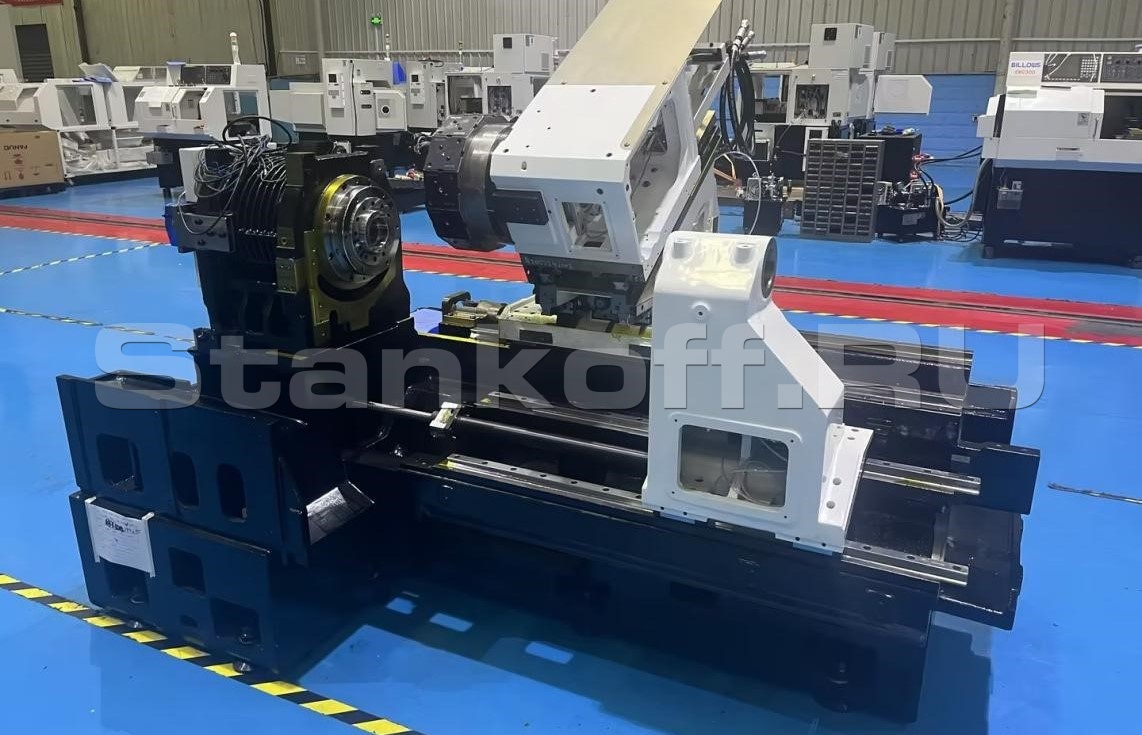

Цельнолитая станина

Станина станка изготовлена из высокопрочного литого чугуна марки HT300. Она подвергнута прецизионной механической обработке и термообработке для повышения амортизации ударов и уменьшения деформации, что делает станину прочной и обеспечивает ее геометрическую точность и долговременную стабильность. Конструкция станины проверена с помощью статического и динамического силового

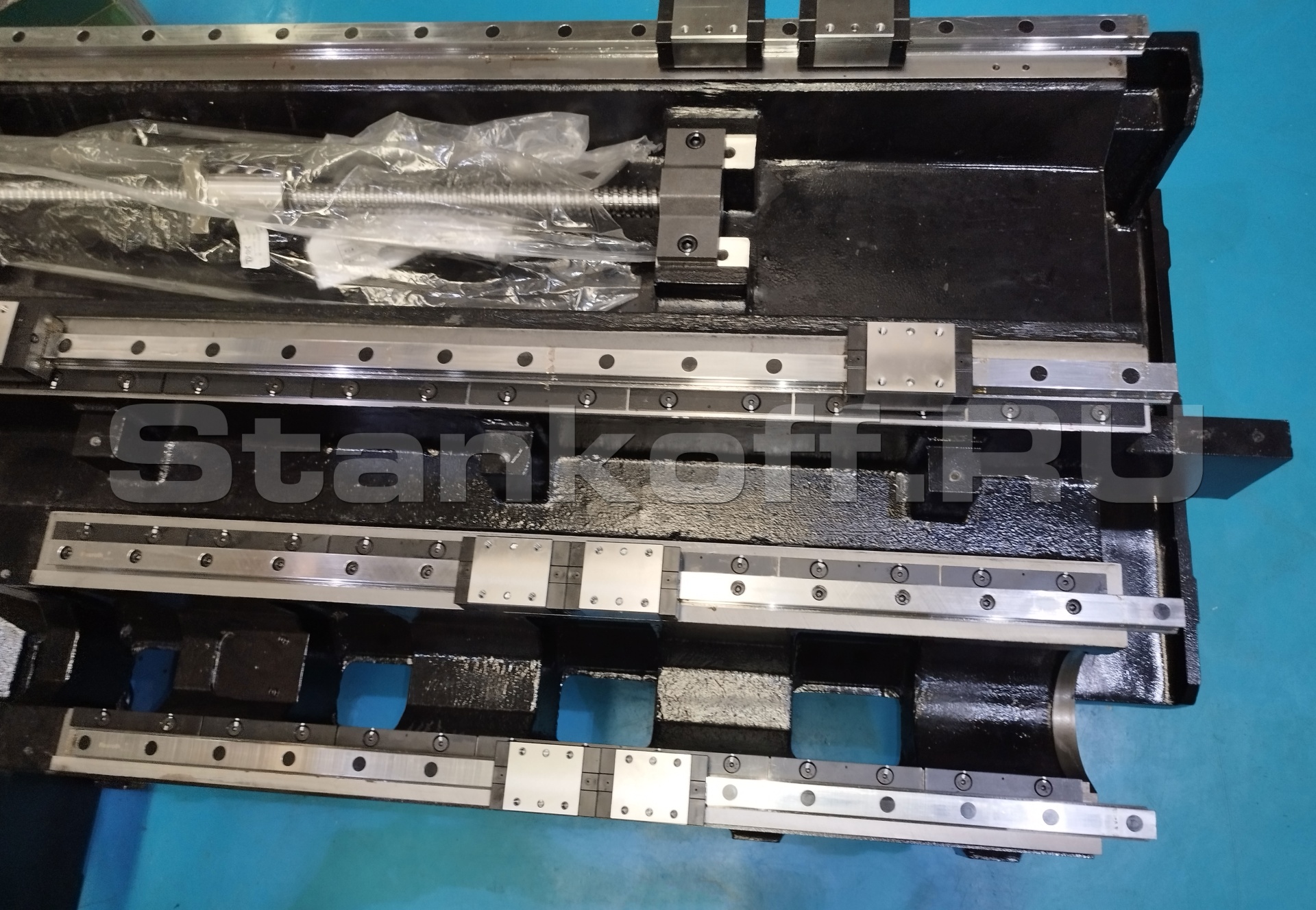

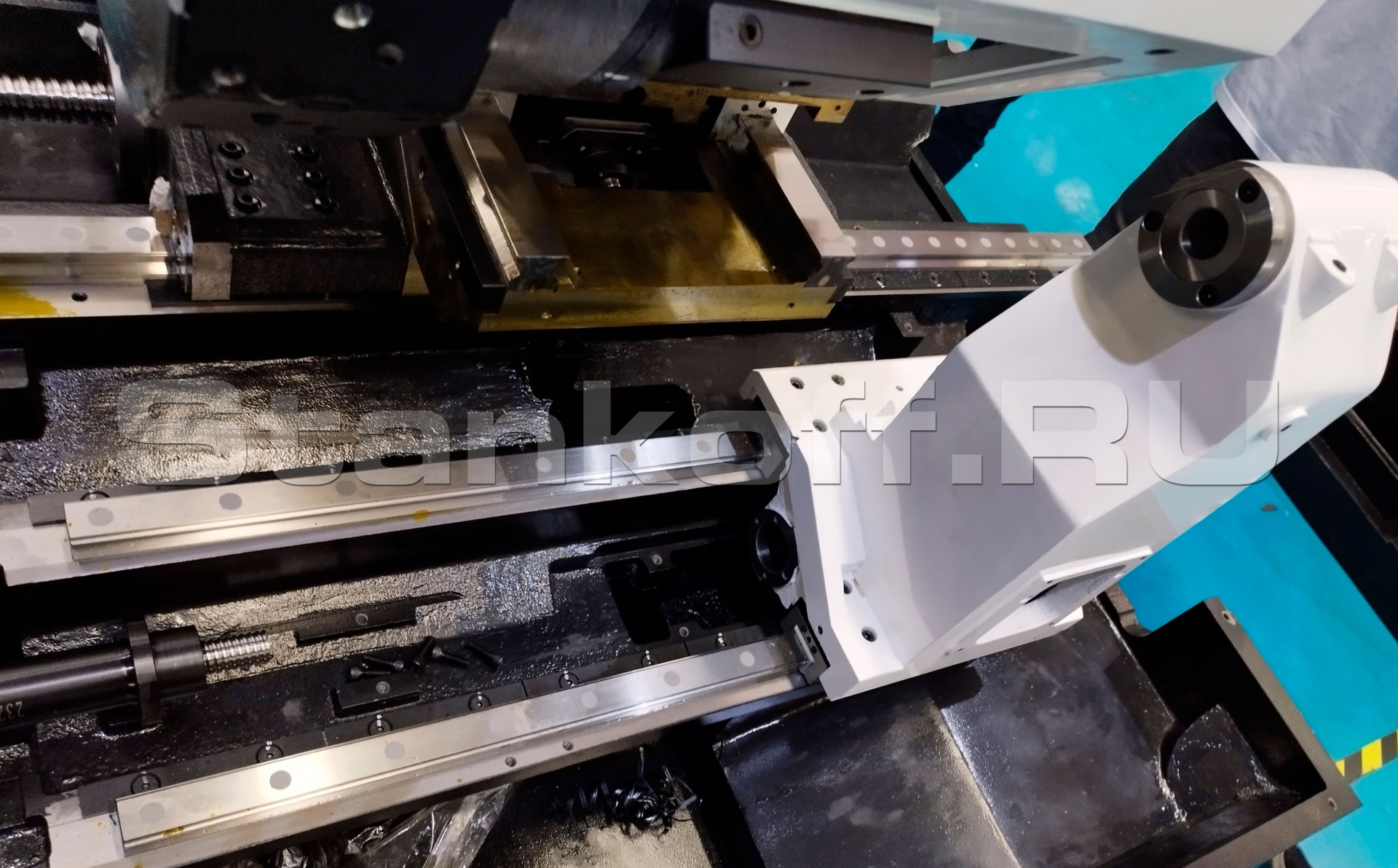

Направляющие HNK

Ось X оснащена сервомотором Fanuc мощностью 1,8 кВт с тормозом, а ось Z — сервомотором Fanuc мощностью 1,8 кВт.

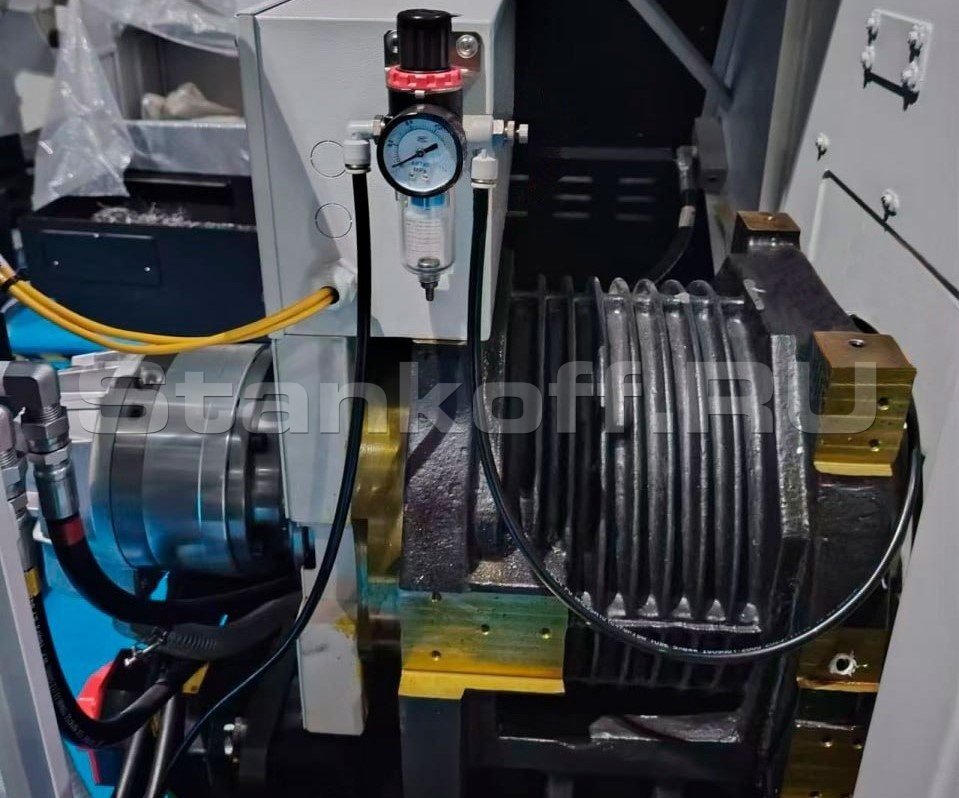

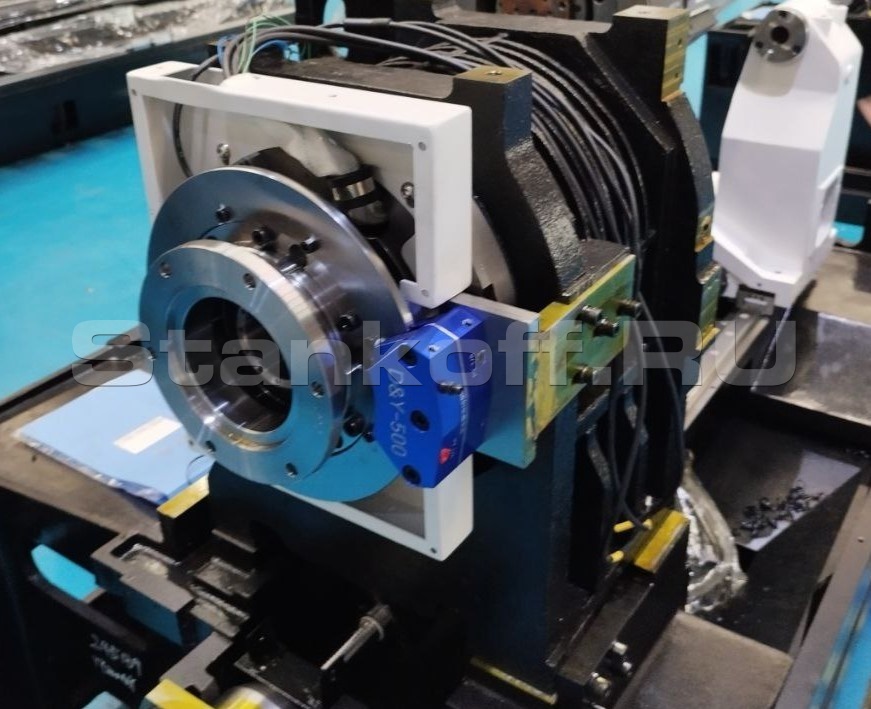

Шпиндель

Шпиндель имеет высокоскоростную и высокоточную встроенную конструкцию, исключающую промежуточный механизм передачи, что снижает вибрации и термическое смещение, обеспечивая высокую точность обработки и жесткость. Изготовлен из материала 20CrMo, полностью закален для лучшей жесткости и ударопрочности, что позволяет выполнять тяжелую резку. Максимальная скорость - 5000 об/мин, с регулируемой скоростью, низким нагревом и высоким крутящим моментом для эффективной обработки. Используются радиально-упорные подшипники P4 с предварительным натягом, что повышает точность и долговечность шпинделя. Охлаждение осуществляется водяным охладителем для тепловой стабильности.

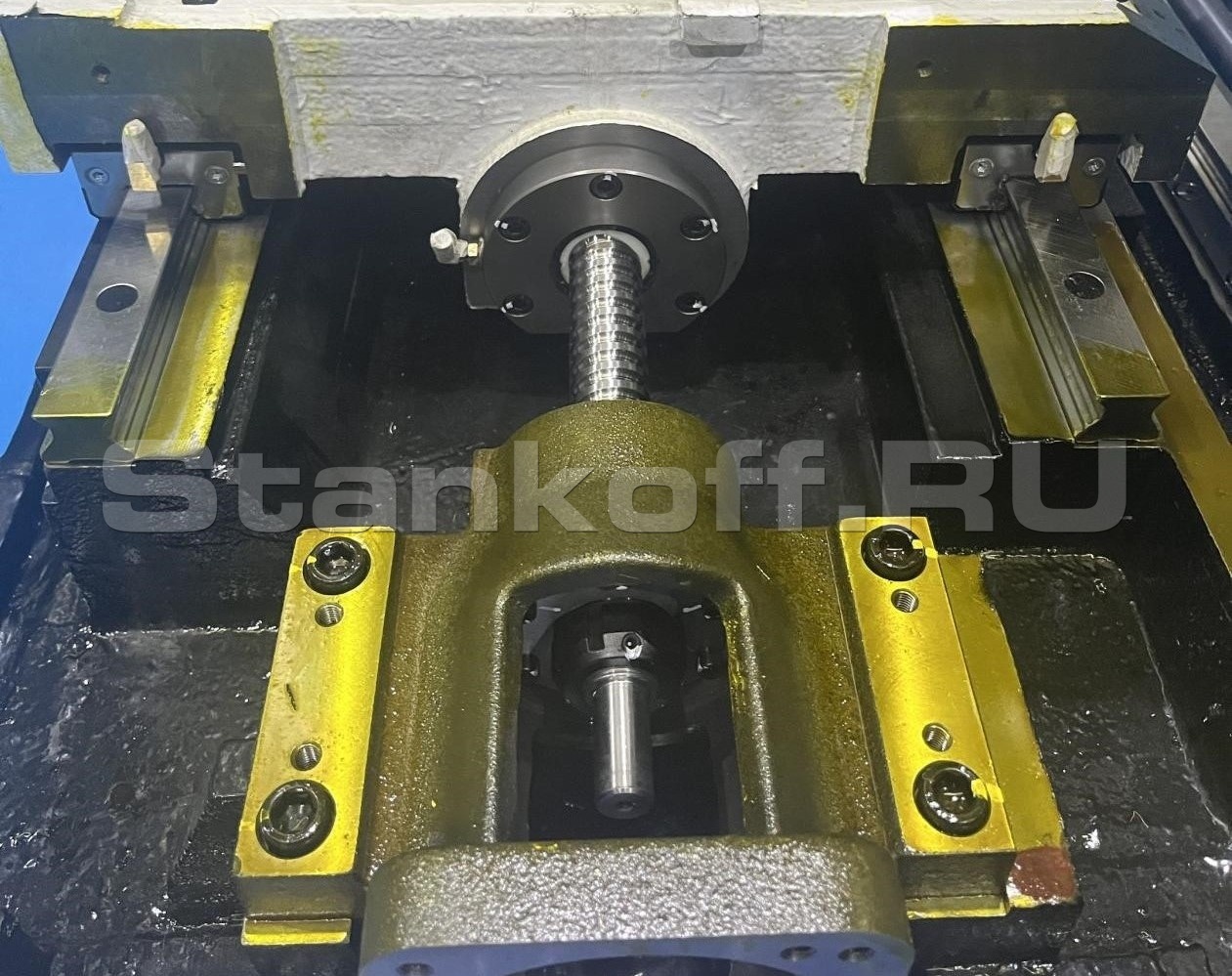

ШВП

Шарико-винтовая передача THK с шагом 10 мм обеспечивает скорость перемещения до 30 м/мин и ускорение до 0,9 g при номинальной скорости 3000 об/мин. Винты имеют точность класса LC3. Подшипники с точностью NSK P4 смазаны специальной смазкой для обеспечения плавного хода.

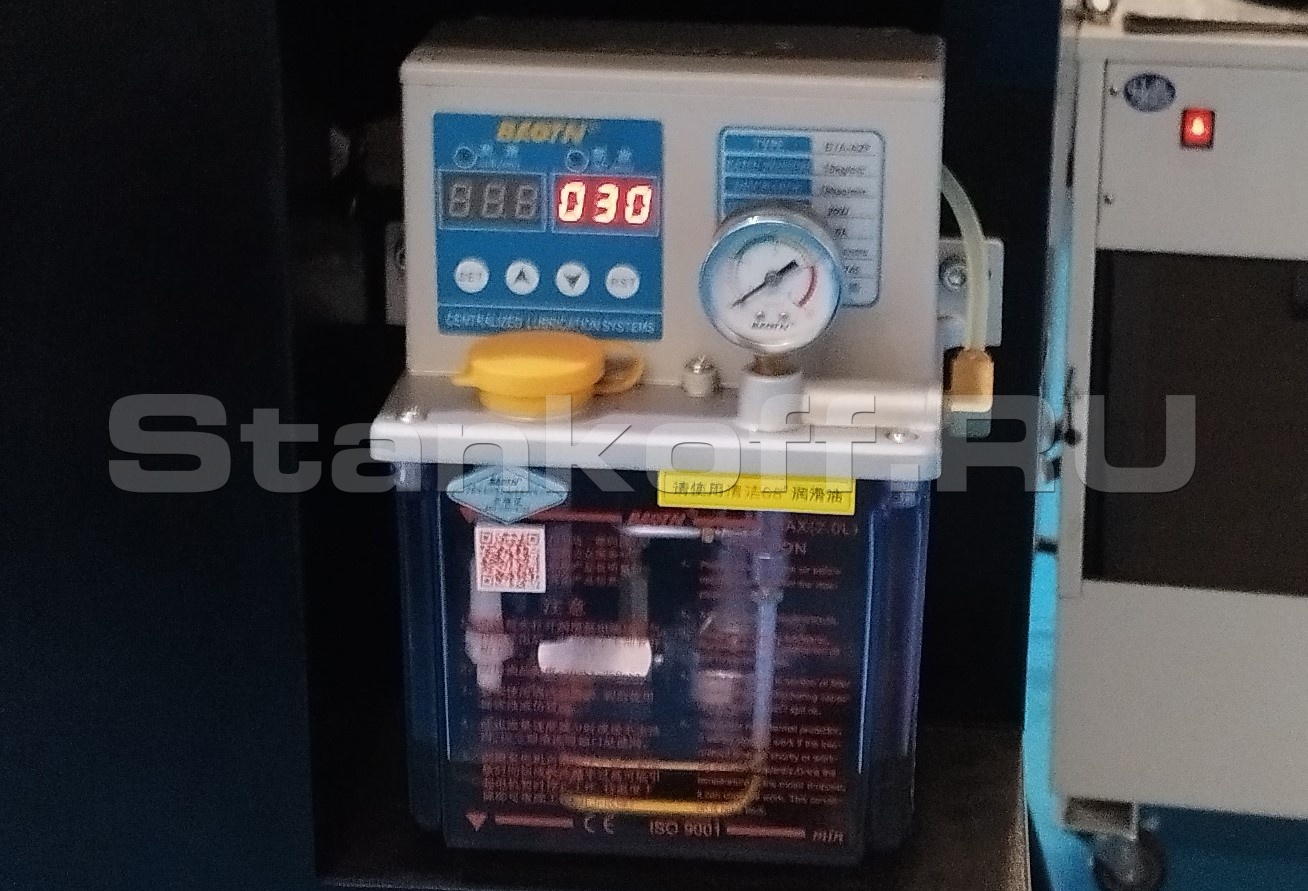

Автоматическая система смазки

Обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что эффективно препятствует износу и многократно увеличивает их срок службы. Система смазки компактно встроена в корпус станка. При низком уровне масла в системе – появляется советующая индикация на панели оператора.

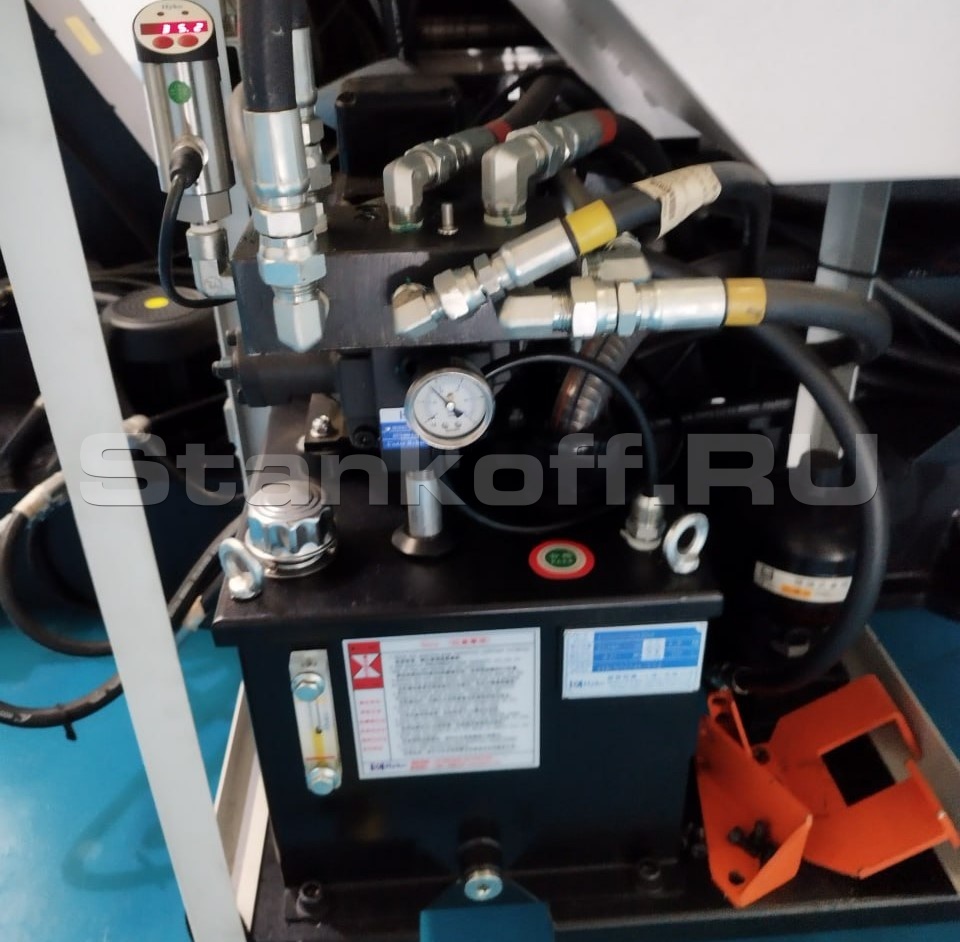

Гидростанция

Отвечает за движение исполнительных механизмов, зажимов и других элементов станка, используя гидравлическое масло в качестве носителя энергии. Двигатель передает энергию на вал, который запускает насос, всасывающий рабочую жидкость из бака. Масло поступает по шлангам к распределительным устройствам, где давление и направление его движения регулируются распределителями.

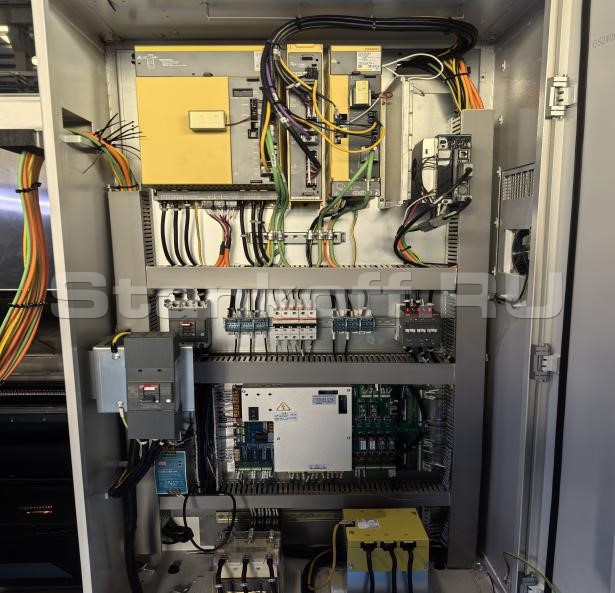

Электрические компоненты

В станке применяются надёжные электрические высококачественные компоненты от Fanuc.

Воздушное охлаждение шпинделя

Воздушное охлаждение является самым простым и одновременно надежным способом предотвращения перегрева шпинделя.

Программируемая гидравлическая задняя бабка

Задняя бабка с встроенным серводвигателем. Перемещается по собственным линейным направляющим независимо от суппорта. Управляется системой ЧПУ. Возможность запрограммировать подвод задней бабки к заготовке и отвод от нее, за счет чего сокращается время обработки. Перемещение задней бабки управляется системой на основе сервопривода, которая программируется командами M-кода. Обеспечивает полностью автоматическое и высокоточное управление, с возможностью гибкой настройки усилия необходимой при обработке детали.

Дополнительные опции

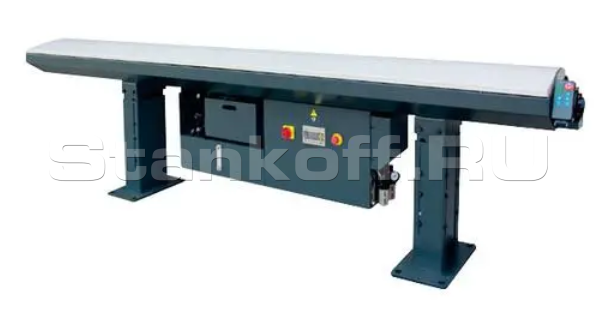

Подключение к гидродинамическому барфидеру

Устройство, подающее пруток в рабочую зону станка.

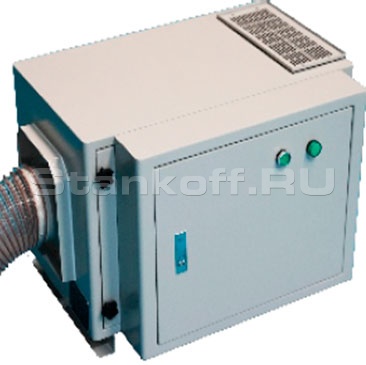

Уловитель масляного тумана

Эффективно собирает масляный туман во время работы и, при необходимости, обеспечивает возврат собранного масла обратно в станок. Применяются на металлообрабатывающем производстве образуется масляный туман после применения смазочно-охлаждающей эмульсии и различных масел. Постоянное осаждение капель тумана на поверхностях пола, стен и оборудования в цехе приводит к нарушению условий гигиены труда.

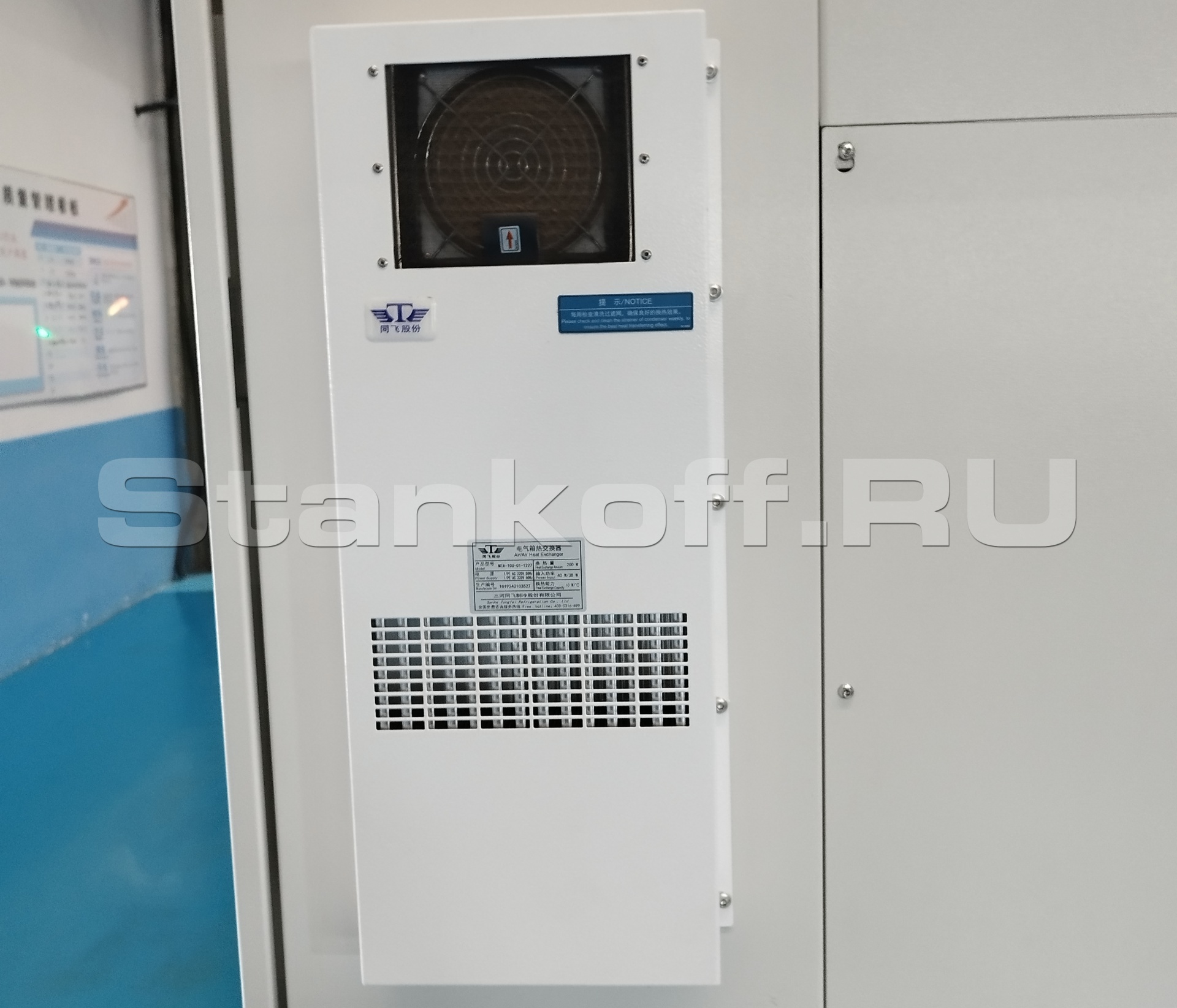

Теплообменник

Система охлаждения электрошкафа.

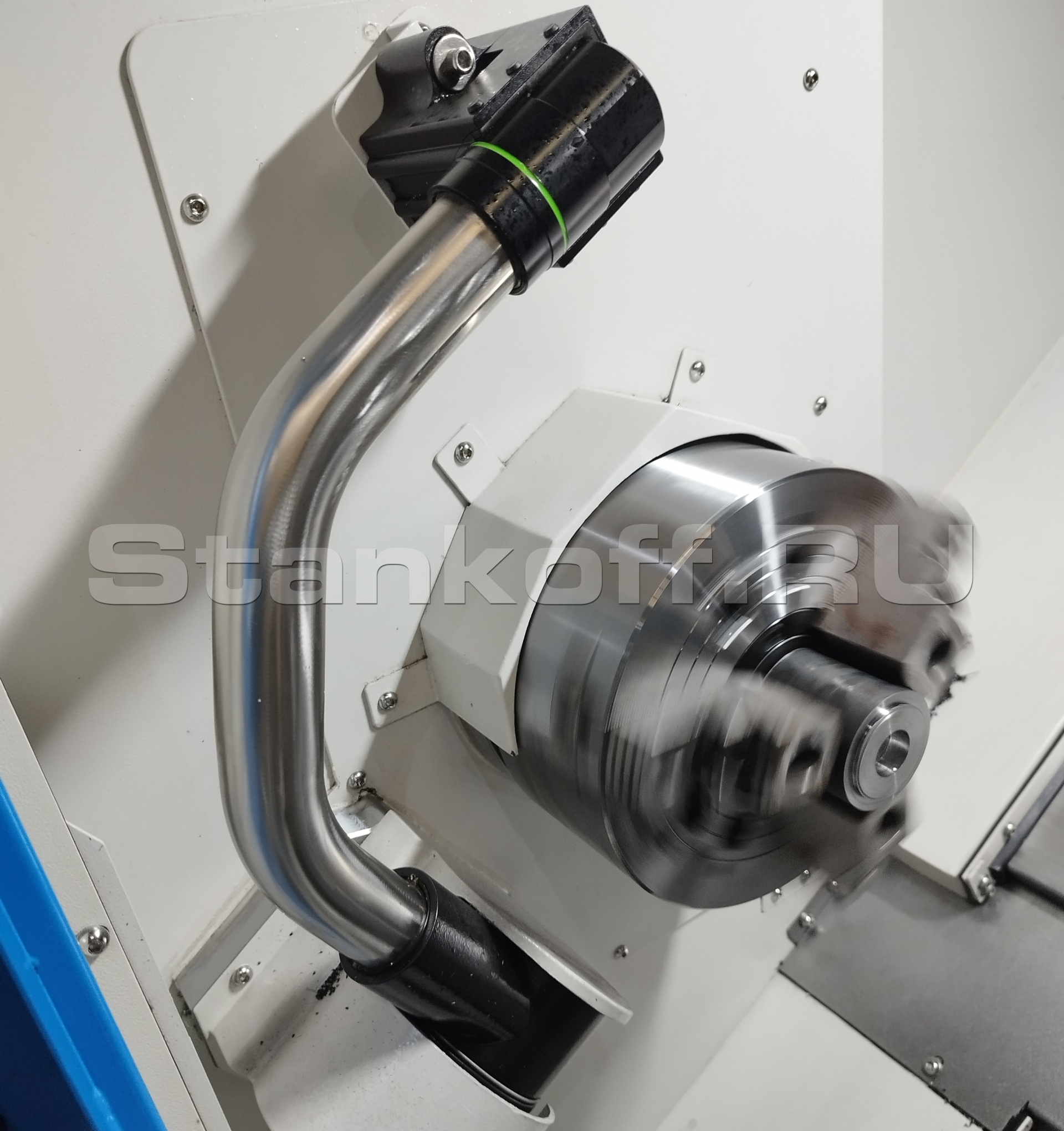

Система измерения инструмента Renishaw HPMA

При измерении инструмента датчик выдвигается автоматически. Позволяет измерить/контролировать размер инструмента перед обработкой, а так же вести мониторинг износа или поломки инструмента в процессе обработки.
Система HPMA полностью исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную.

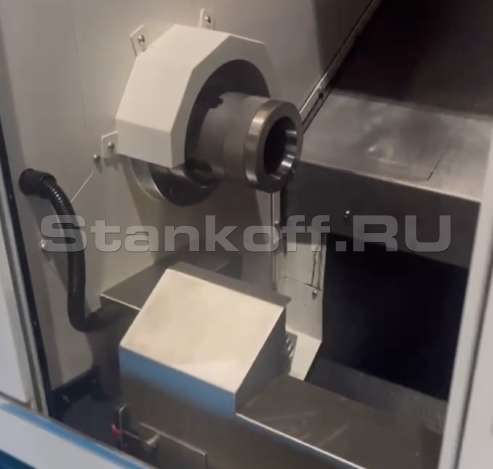

 Цанговый патрон (втягивающийся) CK52

Цанговый патрон (втягивающийся) CK52

Обеспечивает высокую точность позиционирования и минимальный радиальный зазор, что делает его идеальным для работы с высокоточными деталями.

 Возможность установки 10-ти дюймового гидравлического патрона

Возможность установки 10-ти дюймового гидравлического патрона

Высококачественный патрон. Быстрый и точный зажим заготовки. Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд. Проходное отверстие для работы с длинными заготовками. Изготовлен из высококачественной легированной стали. Регулируемое усилие зажатия.

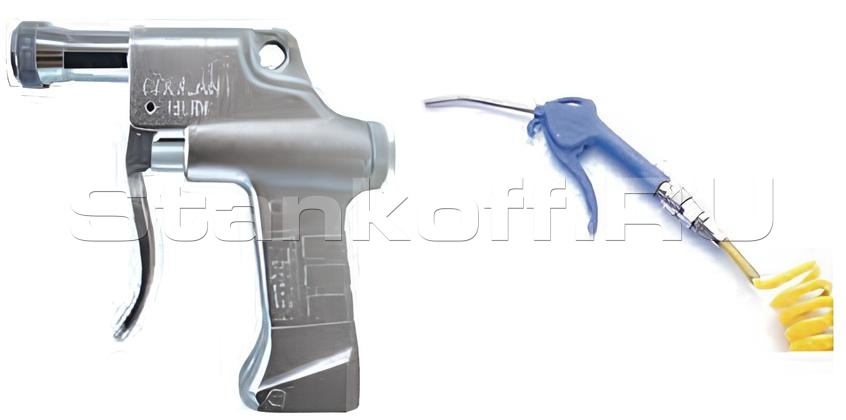

Пистолеты СОЖ и воздуха

Инструмент, подключаемый к системе подачи сжатого воздуха/СОЖ, который используется для очистки рабочей зоны, детали и режущего инструмента от стружки, пыли и других загрязнений.

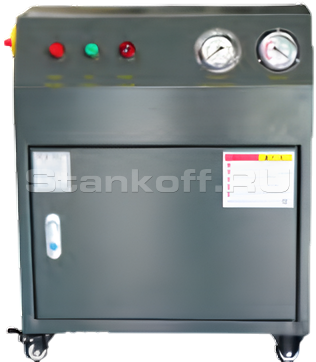

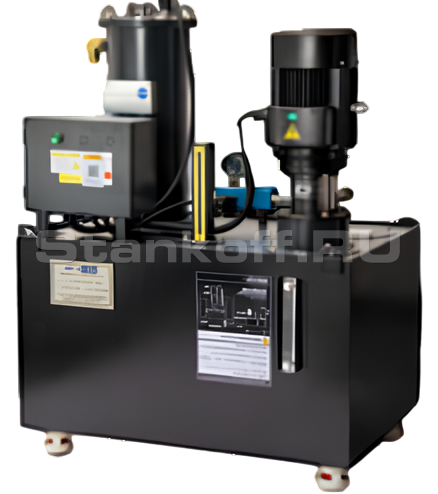

Система подачи СОЖ под давлением

Повышает эффективность процесса обработки материалов. Она направляет поток СОЖ через сопла и инструмент непосредственно в зону резания, что обеспечивает ряд преимуществ, включая снижение вероятности наматывания стружки.

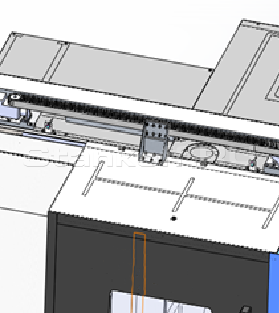

 Автоматическое открытие дверей

Автоматическое открытие дверей

Функция автоматического открытия и закрытия двери после завершения обработки детали реализуется через систему ЧПУ. Это важно для обеспечения высокой производительности и безопасности.

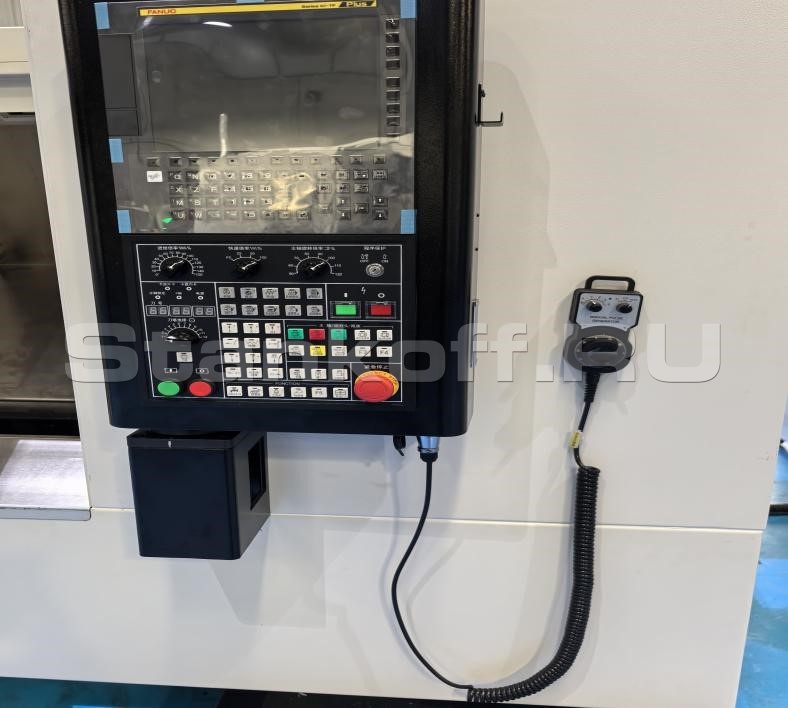

Пульт с маховиком

Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ. Меньше вероятность столкновений при наладке. Оснащен кнопкой аварийного останова.

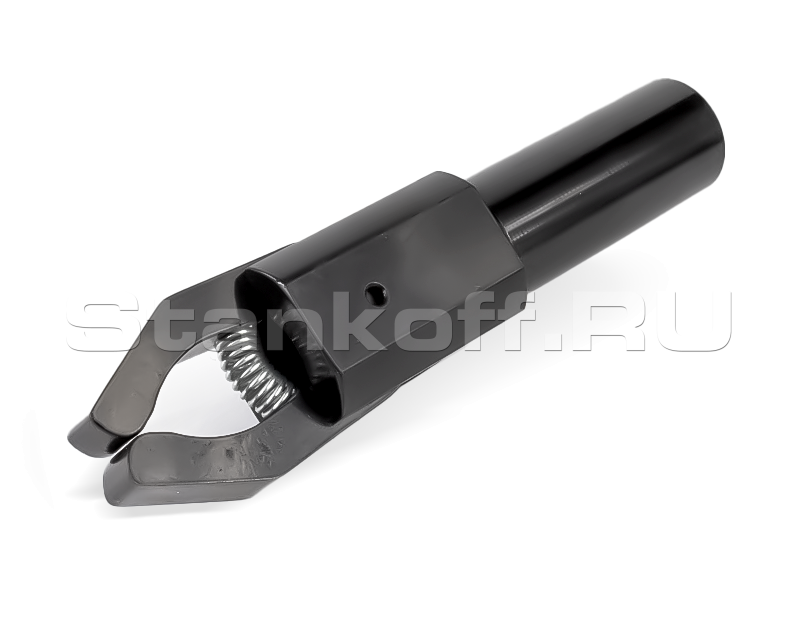

Уловитель готовых деталей

Сбор изделий и предотвращение их повреждения. Устройство для сбора деталей снижает необходимость ручного вмешательства, позволяя ЧПУ станку работать в полном автоматическом режиме и защищая детали от повреждений. Это эффективно экономит трудозатраты и повышает производительность.

Система подачи воздуха на кулачки

Сжатый воздух подается через сопла в зону патрона на кулачки. Это способствует удалению налипшей стружки на кулачках для сокращения времени установки новой детали и уменьшает шанс попадания стружки в шпиндель, а также облегчает работу пруткоподатчика.

Масловлагоотделитель

Масловлагоотделитель

Применяется в системах подачи и очистки охлаждающей жидкости на токарных и других металлообрабатывающих станках.

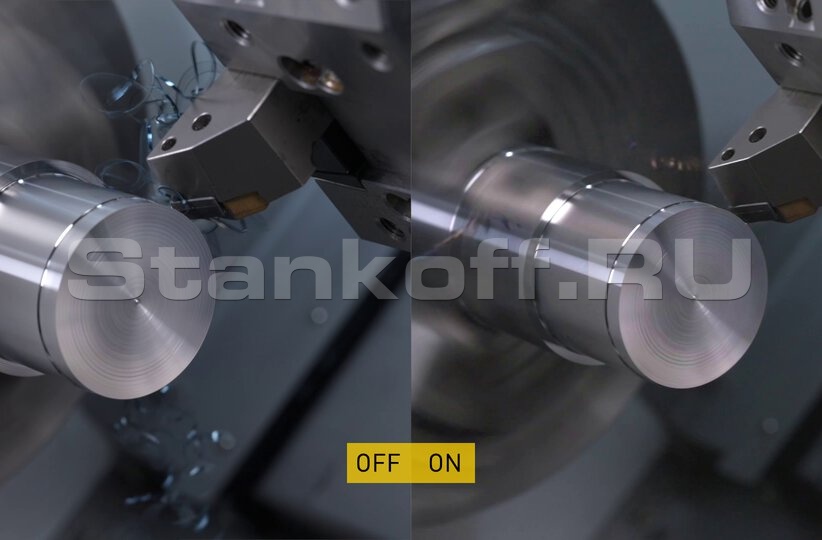

Функция дробления стружки Fanuc

Дробление стружки — инновационная программная функция, созданная для эффективного управления длинной стружкой и оптимизации процессов обработки. Эта передовая технология использует возможности системы ЧПУ FANUC, обеспечивая прецизионное колебание инструмента вдоль линии реза. Результат — разрушение длинной стружки без компромиссов в точности и качестве обработки поверхности.

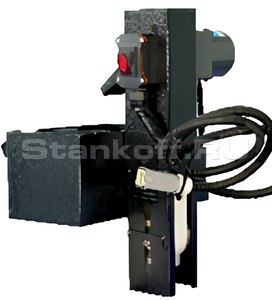

Барпуллер

Механизм, который используется для автоматического выдвижения или подачи инструмента к заготовке или для снятия инструмента после обработки.

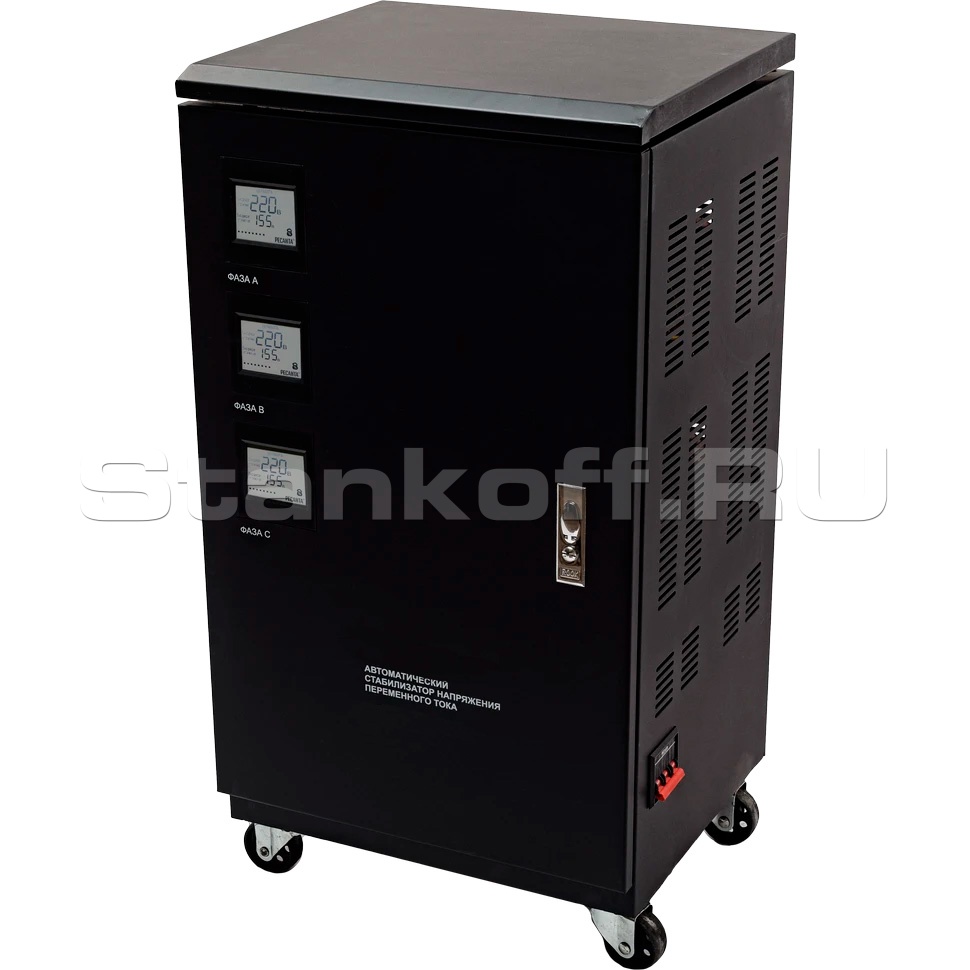

Стабилизатор напряжения

Предназначен для выравнивания входного напряжения и защиты приборов от перепадов напряжения с суммарной мощностью до 20 кВт.

MANUAL GUIDE I для Fanuc 0i-TF

Удобная среда программирования, упрощающая создание, редактирование и проверку управляющих программ. Она оснащена диалоговым интерфейсом, поддерживает встроенные циклы для сверления, точения и фрезерования, а также предоставляет функции реалистичной симуляции обработки, что позволяет проверять программы перед их выполнением. Подходит как для начинающих, так и для опытных операторов, обеспечивая быстрый и эффективный процесс настройки и работы.

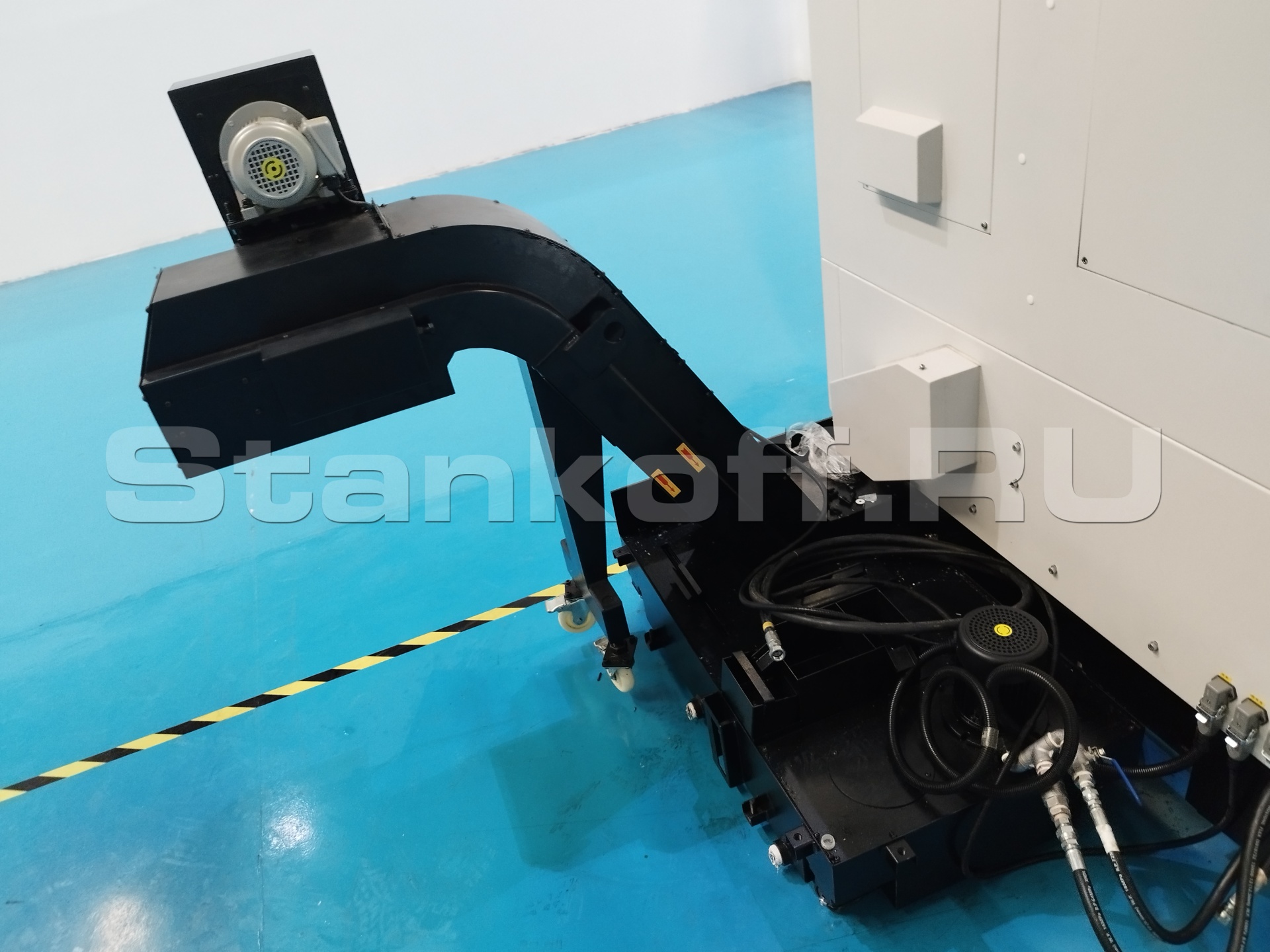

Конвейер для стружки

Система сбора и транспортировки стружки позволяет эффективно удалять различные виды отходов обработки, такие как гранулированная, порошковая и полосовая стружка, из металлических и неметаллических материалов. Это способствует улучшению условий работы, снижению трудозатрат и повышению уровня автоматизации станка.
Конвейер совместим с фильтрационным баком для переработки и повторного использования охлаждающих жидкостей, что позволяет минимизировать расходы на эксплуатацию и уменьшить воздействие на окружающую среду. Система поддерживает работу с разными типами стружки и обеспечивает надежную работу в условиях интенсивного производства.

Основные рабочие характеристики
Межцентровое расстояние, мм 550
Макс. диаметр обработки, мм 540
Макс. диаметр обработки детали, мм 420
Макс. длина обработки, мм 325
Диаметр обработки прутка мм 45
Подача
Перемещение по оси X, мм 210+20
Перемещение по оси Z, мм 350
Скорость перемещения по оси X, м/мин 30
Скорость перемещения по оси Z, м/мин 30
Шпиндель
Размер патрона, дюйм 6
Макс. скорость шпинделя, об/мин 5000
Конус шпинделя A2-5
Мощность двигателя, кВт 7,5/11
Потребляемая мощность станка, кВа 28
Диаметр отверстия в шпинделе, мм 56
Инструментальный барабан
Количество инструмента, шт 12
Размер державки токарного инструмента, мм 20
Диаметр расточной державки, мм 32
Время поворота инструментального барабана, сек 0,2
Задняя бабка
Перемещение, мм 550
Тип пиноли, мм MT4
Габаритные размеры
Длина станка, мм 2112
Ширина станка, мм 1658
Высота станка, мм 1749
Вес станка, кг 4500
