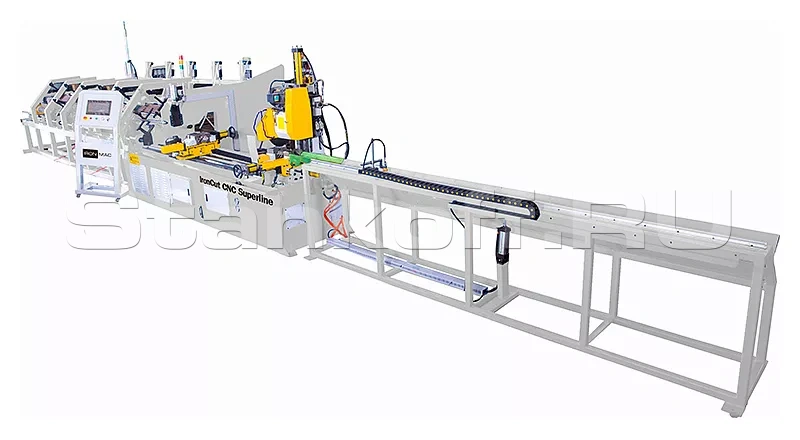

Автоматическая дисковая отрезная линия IronMac IRON CUT CNC Super Line

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Ильнур Сафин

Хотите мы Вам перезвоним? Да

Автоматическая линия IRON CUT CNC Super Line предназначена для высокопроизводительной резки металлических труб, прутка и другого металлического профиля. Характерные особенности данных моделей – это скорость резки, чистота поверхности и высокая точность обработки.

IRON CUT CNC Super Line особенно хорошо подходит для резки круглого прутка и уголка. Есть возможность использования пильных дисков с твердосплавными напайками, что позволяет применять при распиле более современные режимы резания.

Назначение

Дисковые отрезные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Дисковые отрезные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом дискового отрезного станка является пильный диск.

Преимущества резки на ленточнопильном станке:

  • Высокая скорость пиления;
  • Высокое качество поверхности реза.
Все виды заготовок: сплошные заготовки, сортовой прокат, трубы.

Преимущества

  • Обрабатываемые материалы: углеродистая сталь, высокоуглеродистая сталь, низколегированная сталь, и другие металлы и сплавы;
  • Автоматическая подача заготовки – сервопривод;
  • Управление через цветной сенсорный дисплей - скорость пильного диска и скорость подачи регулируется бесступенчато (инвертер);
  • Автоматический процесс позволяет одному человеку обслуживать одновременно 3 - 5 станков;
  • Автоматическое удаление стружки;
  • Автоматическая сортировка;
  • Точность реза по длине ≤ ±0,1 мм;
  • Производительность при распиле Ø50 мм, длина реза 100 мм: 8 секунд / шт.;
  • Зажим/разжим подающих и фиксирующих тисков – гидравлический;
  • Главный привод имеет защиту от перегрузки оборудования.

Область применения

Автоматические дисковые отрезные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.

Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.

Рекомендуемый шаг зубьев дисковой пилы

Диаметр пилы, мм Круглый пруток, мм Круглая труба, мм Квадратный пруток, мм Квадратная труба, мм
225 32 38 25 30
250 50 54 40 45
275* 63 65 54 59
280 66 68 57 62
285* 70 72 60 65
* - опционально

Размеры применяемых пильных дисков

Круглый пруток Количество зубьев на дюйм Труба Количество зубьев на дюйм
Ø10 - Ø15 Тонкостенная труба 3 - 6 4 - 6
Ø15 - Ø20 Средняя 6 - 8 6 - 8
Ø20 - Ø30 Толстостенная труба 8 - 12 8 - 10
Ø30 - Ø50 От правильного выбора пильного диска зависит качество распиловки и срок службы инструмента!!! От правильного выбора пильного диска зависит качество распиловки и срок службы инструмента!!! 10 - 12
Ø50 - Ø70 От правильного выбора пильного диска зависит качество распиловки и срок службы инструмента!!! От правильного выбора пильного диска зависит качество распиловки и срок службы инструмента!!! 12 - 14
Ø70 - Ø80 От правильного выбора пильного диска зависит качество распиловки и срок службы инструмента!!! От правильного выбора пильного диска зависит качество распиловки и срок службы инструмента!!! 14 - 16

Комплектующие

Наименование Страна Производитель
Редуктор Италия
Масляная помпа Япония Yuken
PLC Япония Mitsubishi Electric
Дисплей Тайвань WEINVIEW
Инвертер Япония Mitsubishi Electric
Сервопривод Япония Mitsubishi Electric
Реле Франция Schneider
Гидравлические клапана Япония Yuken
ШВП Тайвань Hiwin
Главный привод Wuxi

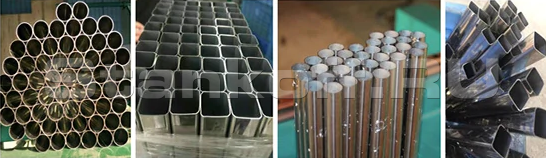

Получаемые изделия

Конструктивные особенности


Пильный диск из быстрорежущей стали

Пильный диск из быстрорежущей стали


Пильный диск с напайками из карбида вольфрама

Пильный диск с напайками из карбида вольфрама


Регулируемые наклонные направляющие

Регулируемые наклонные направляющие


Система подачи

Система подачи

Управляемая серводвигателем с шарико-винтовой парой.

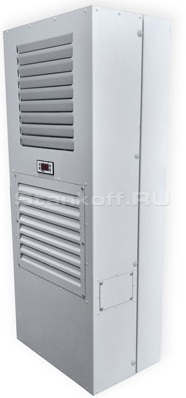

Электрошкаф и гидравлическая система

Электрошкаф и гидравлическая система

С независимым вытяжным устройством и системой охлаждения..

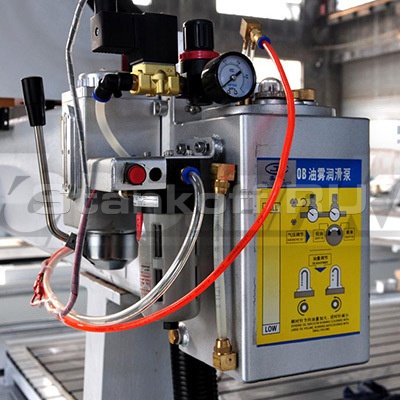

Система охлаждения масляным туманом


Серводвигатель + ШВП привода подачи заготовок


Гидропривод подачи пильной головы


Стандартная комплектация

  • Регулировочное устройство гап пильного диска;
  • Вольфрамовые напайки повышающийе износостойкость пилы;
  • Металлическая щетка для удаления стружки с диска;
  • Конвейер для удаления стружки;
  • Система охлаждения масляным туманом;
  • Система охлаждения зоны резания;
  • Централизованная система смазки;
  • Частотный преобразователь скорости вращения диска;
  • Рабочее освещение;
  • Регулируемые наклонные направляющие из уголкового проката.

Опции

  • Пильный диск с напайками из карбида вольфрама;
  • Пильный диск из быстрорежущей стали;
  • Защитное ограждение зоны подачи заготовок;
  • Смазывающе-охлаждающая жидкость.

Производитель: IronMac

Родина бренда: Китай

Диаметр круглого прутка, мм8 - 80
Квадратный пруток, мм65 x 65
Длина конечного отхода, мм10 - 90
Длина подачи материала, мм1000 (за один ход)
Длина материала, мм2000 - 6000
TCT пильный диск (диаметр х толщина), ммØ250 x 2.0 ~ Ø360 x 2,0 (Ø285 x 2,0 опц.)
HSS пильный диск (диаметр х толщина), ммØ250 ~ Ø285 / 2,0 ~ 2.5 (Ø285 x 2,0 ~ 2,5 опц.)
Мощность помпы СОЖ, кВт0,1
Мощность главного привода, кВт7,5
Мощность сервопривода подачи, кВт1
Мощность привода режущего диска, кВт1
Мощность стружкоуборочного конвейера, кВт0,2
Частота вращения, об/мин18 - 200
Мощность гидравлической помпы, кВт2,2
Привод подачи материалаАС сервомотор 1 кВт и высокоточная шарико-винтовая пара
Подающие тиски (зажим/разжим)Гидравлические, параллельного типа
Главные зажимающие тиски (зажим/разжим)Гидравлические, параллельного типа
Загрузочный магазин:
Длина, мм5100
Ширина, мм1200
Высота, мм900
Габариты станка:
Длина станка, мм2000
Ширина станка, мм2000
Высота станка, мм1800
